Вентиляционные решетки для дверей

Где устанавливается?

Монтируется переточная решетка прямо вдверное полотно. Чаще всего — в нижнюю его часть: углекислый газ (который мы выдыхаем) тяжелее воздуха. Как следствие — «отработанный» воздух скапливается именно внизу, откуда его и нужно удалять.

Если же точка притока находится близко к переточной решетке (на смежной стене), то переточку обязательно нужно монтировать внизу дверного полотна. Это делается, чтобы свежий воздух не удалялся сразу из комнаты (а это и произойдет, если переточка и приточка расположены слишком близко).

Список инструментов

Для самостоятельного монтажа потребуется:

1. Линейка/рулетка.

2. Карандаш/маркер.

3. Дрель с небольшим диаметром сверла.

4. Электролобзик.

5. Отвертка/шуруповерт — если решетка крепится на болты.

6. Клей — если решетка приклеивается к дверному полотну.

7. Напильник.

Монтаж дверной решетки на примере клапана Двервент (видео):

Установка обычных переточных решеток производится таким же способом, с тем отличием, что не нужно ставить шумоглушитель.

https://youtube.com/watch?v=zbmg4WHjhSU

Видео: вентиляция в ванной комнате

Санузел – место, где практически постоянно присутствует влажный воздух. И это совсем небезопасно. Не находя выхода, влага оседает на стенах, потолке, предметах интерьера и становится причиной образования опасных для человека плесени и грибка. Бороться с избыточной влажностью помогает грамотно установленная вентиляция. Существует различное вентиляционное оборудование. Не стоит думать, что система должна быть обязательно сложной и многокомпонентной. В некоторых случаях даже обычная вентиляция в двери ванной поможет исправить ситуацию в лучшую сторону. Рассмотрим самые простые способы отведения влажного воздуха из ванной.

Организация принудительной вытяжной вентиляции оправдана только в том случае, если помещение ванной комнаты имеет площадь более 15 кв. м. Необходимым элементом системы является канальный центробежный вентилятор, который устанавливается в вентиляционную шахту. Такие приборы работают практически бесшумно и отличаются простотой в монтаже. Его сможет осуществить даже домашний мастер. Предварительно, конечно же, внимательно ознакомившись с инструкцией.

Канальный вентилятор устанавливается внутри вентиляционной шахты

Перед установкой нужно убедиться, что вентиляционный канал чист и работоспособен. Вентилятор должен быть закреплен на определенной глубине канала в строго вертикальном положении. После того, как это осуществлено, можно начать подключение устройства к системе электропитания. Нужно помнить, что эта операция проводится только после обесточивания квартиры. К вентилятору прокладывается питающий кабель. В наиболее удобном месте монтируется выключатель. Затем проводится проверка, если все в порядке – устройство готово к работе.

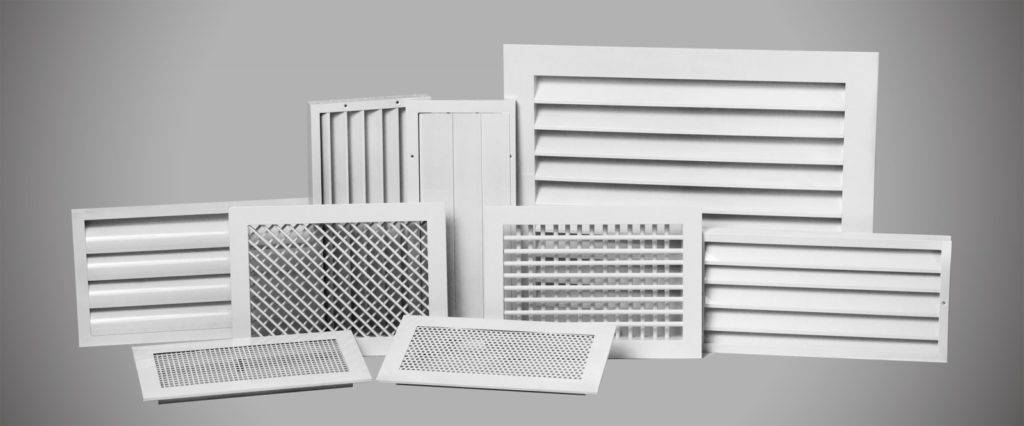

Виды вентиляционных решеток

На строительном рынке представлен широкий ассортимент вентиляционных решеток, которые отличаются по размерам, формам, предназначению, материалу изготовления, цвету и цене. По назначению изделия бывают:

• наружные;
• внутренние;
• переточные.

Первые устанавливаются со стороны улицы. Они предотвращают попадание внутрь осадков, мелкого мусора и насекомых. Внутренние устройства подбирают под дизайн интерьера. Они могут иметь жалюзи, благодаря которым направляют потоки воздуха и регулируют его интенсивность. Для удобства чистки вентиляционного канала предусматривается возможность демонтажа центральной части решетки.

Переточные решетки предназначены для циркуляции воздуха между смежными комнатами. На них установлены жалюзи, пластины которых перекрывают друг друга. Это позволяет не нарушать звукоизоляцию.

Используются следующие материалы для изготовления решеток:

1. пластик;
2. алюминий;
3. дерево;
4. сталь;
5. латунь и др.

Пластиковые решетки устанавливают внутри помещения, делают вентиляцию в двери для ванной. Они преимущественно белые. Обладают такими преимуществами:

• высокая устойчивость к влаге;
• малый вес;
• нейтральны к химическому воздействию;
• просты в обслуживании.

Изделия плохо переносят высокие температуры. Для наружного монтажа выбирают металлические решетки. Алюминиевые менее прочные и легко деформируются, но более долговечны. Железные со временем начинают ржаветь, однако лучше переносят механические нагрузки.

Латунные, медные и бронзовые решетки характеризуются наличием орнаментов, вензелей и различных украшений. Их выбирают как для настенного, так и для напольного монтажа. Иногда устанавливают в подоконниках и на потолке.

Деревянные модели редко устанавливают, поскольку материал реагирует на влагу. Такие решетки устанавливают в помещениях с низким уровнем влажности. Они хорошо вписываются в дизайн деревянных домов. Другие материалы используются редко и в основном в качестве нестандартных дизайнерских решений.

Особенности конструкции

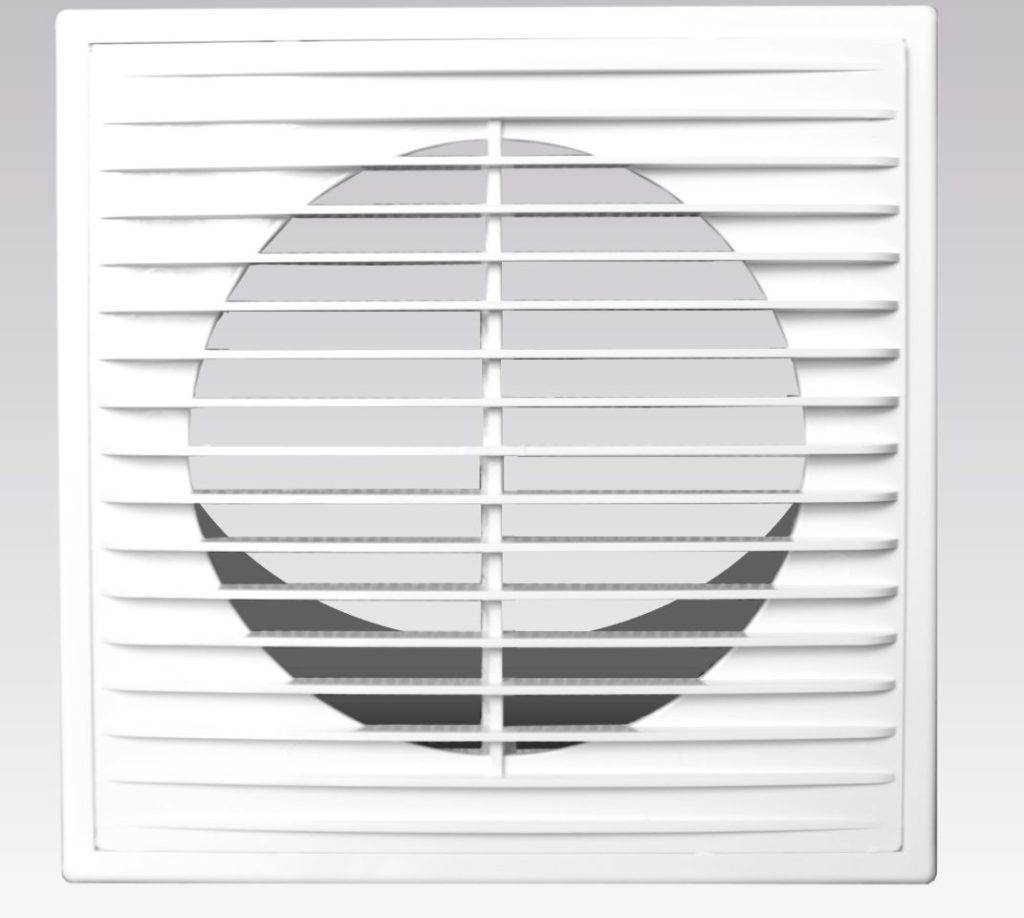

Существует несколько видов конструкций для вентиляционных отверстий:

1. с регулируемыми и нерегулируемыми жалюзи;
2. инерционные;
3. щелевые.

Скорость движения воздуха изменяется в зависимости от времени суток, года и погодных условий. Если в принудительном воздухообмене этот параметр регулируется скоростью вращения вентилятора, то в естественном это делают с помощью жалюзи. Положение планок изменяется движением специального рычага. В зависимости от зазора скорость перемещения воздуха можно увеличить или уменьшить. Регулируется как входящий поток, так и исходящий.

Такие устройства часто устанавливают на продухи для фундамента, приточные и вытяжные каналы. Недостатком изделий считают тот факт, что периодично их нужно снимать, чистить и смазывать подвижные механизмы.

Инерционные решетки или изделия с обратным клапаном не позволяют воздуху из вентиляционной системы попадать в помещение, если опрокидывается тяга. Обратный клапан представляет собой тонкую пластину, закрепленную по центру. При правильном движении воздуха перегородка открывается, а при обратном — перекрывает просвет. Такой клапан можно установить в любую решетку. Самый простой вариант выполнен в виде тонкого листа из пластмассы.

Однозначного мнения, нужен ли клапан, нет. Главным аргументом выступает возможное залипание лепестка. Со временем на решетке накапливается грязь, пластина прилипает и перекрывает доступ воздуха. Эту проблемы можно исправить простой чисткой устройства. Однако в некоторых случаях обратный клапан необходим. Например, когда естественная и принудительная вентиляции вмонтированы в один канал.

Щелевые конструкции иногда ставят за подвесными потолками. Они имеют продолговатую форму. Чаще используются в общественных местах и офисных зданиях. В домашних условиях устанавливают вентиляционные кольца на дверь.

Формы и размеры

По форме вентиляционные устройства бывают:

• круглые;
• прямоугольные;
• квадратные;
• многоугольные;
• овальные.

Прямоугольные конструкции устанавливают на кухне, в ванной и туалете. Эта форма позволяет эффективнее совершать воздухообмен в комнатах. Также используют такие изделия под подоконником, чтобы лучше осуществлялась конвекция теплого и прохладного воздуха.

Диаметр круглых устройств редко превышает 15-20 см. Небольшие изделия до 10 см монтируют в нижней части межкомнатной двери. Круглые дверные вентиляционные клапаны устанавливают и в шкафчиках, если в них образуется плесень.

Варианты устройства в двери

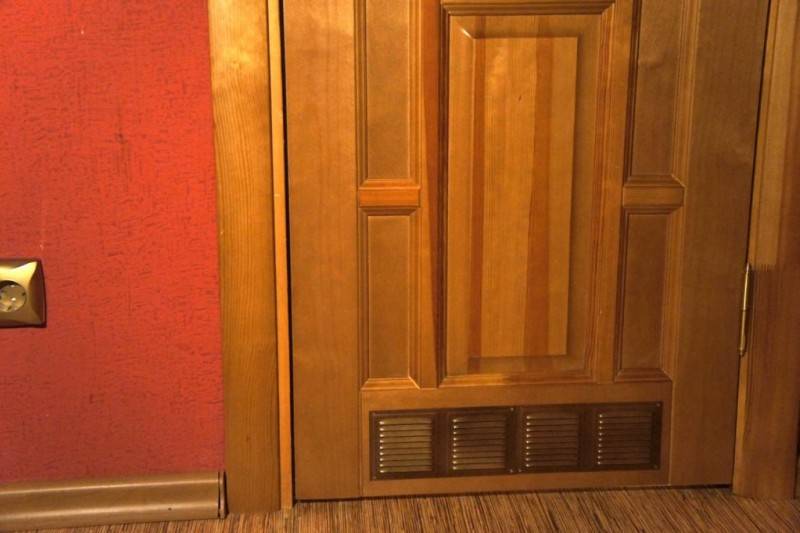

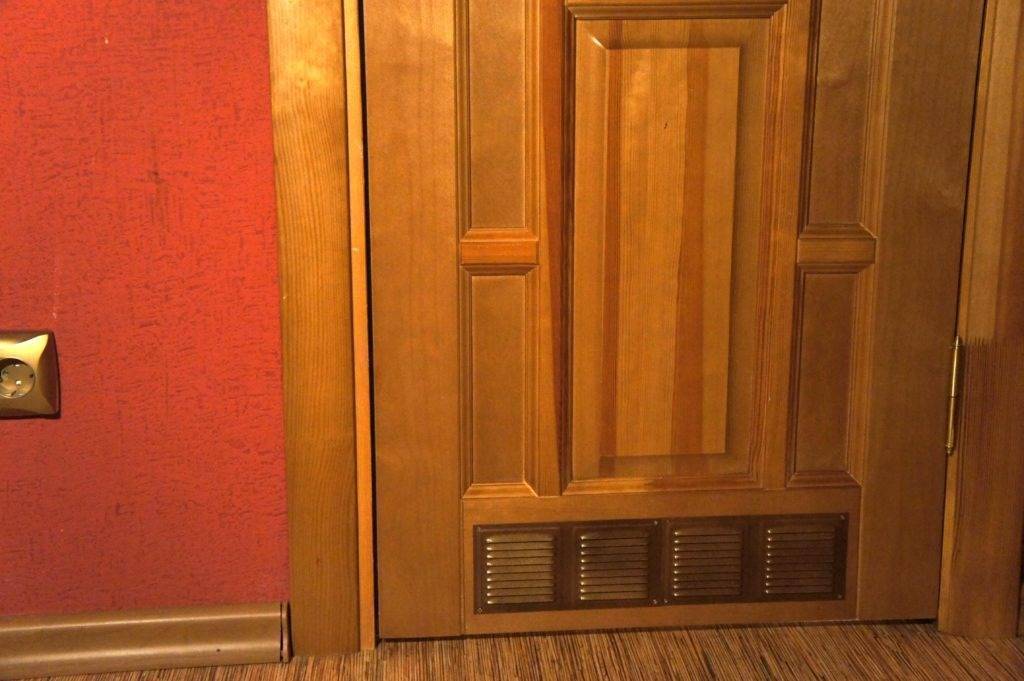

Существуют двери с вентиляционной решеткой и кольцами. В первом случае внизу полотна вырезают проем по форме изделия и закрывают пластиковой, металлической или деревянной решеткой. К преимуществам таких конструкций относят:

1. большой ассортимент продукции;
2. непрозрачность;
3. отсутствие сквозняка, поскольку есть препятствия для движения сплошного потока воздуха.

Такие изделия устанавливают по всей ширине двери или в нескольких местах. Все зависит от дизайна интерьера. При монтаже следует устанавливать решетку строго параллельно полу.

Еще одним способом организации вентиляции является формирование колец в двери. От предыдущего варианта этот отличается только отсутствием планок. В отверстие вставляют пластиковое или металлическое кольцо, которое называют втулкой. Она позволяет защитить полотно от воздействия влаги и грязи. С эстетической точки зрения этот вариант выглядит лучше.

Разновидности вентиляционных решеток

Вентиляционные решетки представлены на рынке в широком многообразии моделей. Они отличаются формой, назначением, внешним видом, размерами и стоимостью. Отличаются вентиляционные решетки также методом и местом монтажа, в зависимости от этого решетки делятся на такие модели:

• Переточная;
• Внутренняя;
• Наружная.

Для дверей применяют переточные решетки. Они могут быть изготовлены из алюминиевых, пластиковых, деревянных, стальных и некоторых других материалов.

Пластиковые вентрешетки очень устойчивы к коррозии. Еще одно их преимущество – самая доступная стоимость. Однако есть у данного материала и недостаток: при воздействии на него прямых солнечных лучей он начинает терять свой первоначальный товарный вид, а через некоторое время может даже постепенно приходить в негодность. Но если вы планируете устанавливать пластиковые решетки на межкомнатные двери внутри помещения, таких проблем возникать не будет.

Переточные решетки, выполненные из дерева, подходят для использования внутри помещения. Главные их преимущества – экологичность и безопасность для здоровья, они имеют стильный и привлекательный внешний вид, отлично вписываются в интерьер помещения. Среди недостатков деревянных моделей можно выделить высокую стоимость, а также необходимость проведения специального ухода за деревянными изделиями.

Один из плюсов алюминиевых решеток состоит в том, что они очень легкие, не страдают от воздействия солнца, однако их стоимость немного выше, чем изделий из пластика.

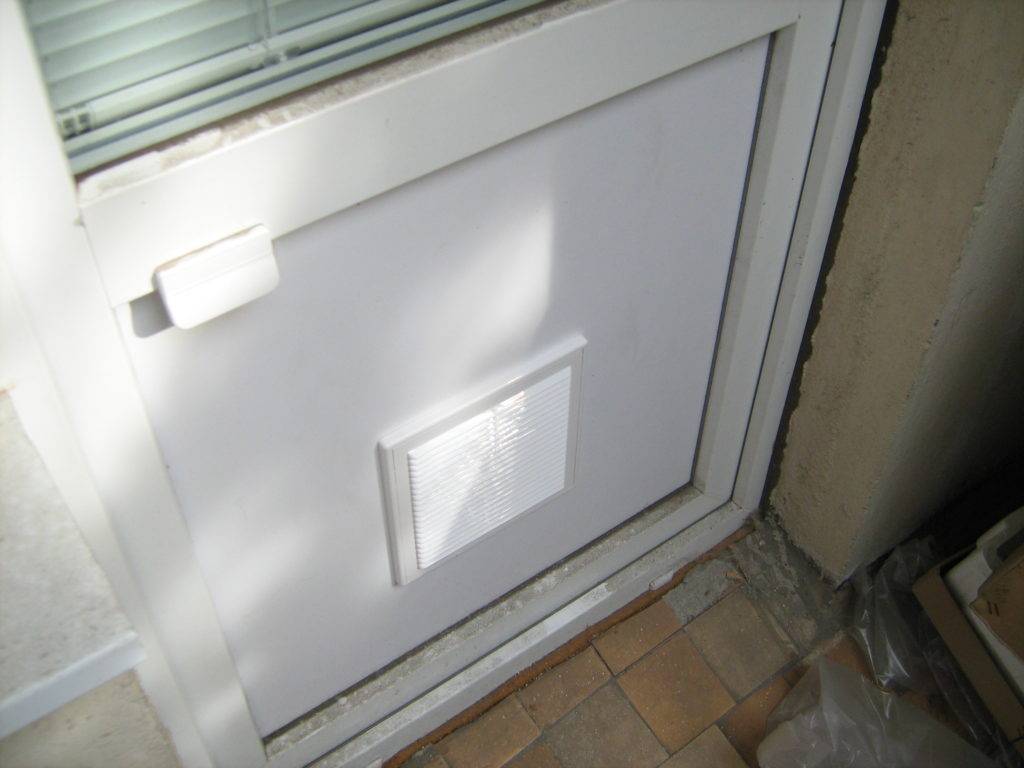

Для установки на входные двери существуют модели с защитными москитными сетками, которые будут препятствовать проникновению в дом комаров и других насекомых. Вентрешетки практически не пропускают свет и не дают возможности разглядеть сквозь них человека, который находится с другой стороны двери.

Обзор решетки для входной двери смотрите в следующем видео.

Монтаж

При отсутствии в офисном производственном помещении, а также в частной ванной комнате, на кухне или в санузле правильной циркуляции воздуха, на двери нужно установить вентиляционные решетки. Это можно сделать самостоятельно или обратиться за помощью к специалистам, которые выполнят следующие действия:

1. Согласно строительным нормам определят оптимальный размер решетки, требующейся для вашей двери. Размер зависит от внутренних габаритов комнаты и её назначения.
2. Проделают в двери отверстие нужного размера и установят решетку.

Для самостоятельного монтажа потребуются такие инструменты:

• линейка и карандаш;
• лобзик;
• шуруповерт или клей.

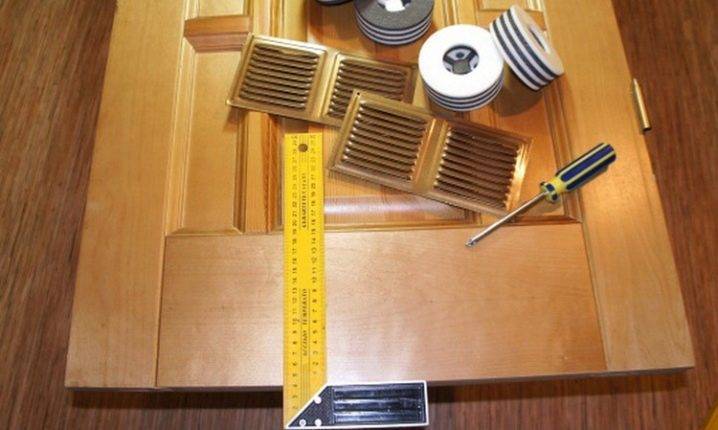

Монтаж решеток

Порядок выполнения работы:

Сначала с помощью линейки нужно снять размеры купленных решеток (в комплекте, как правило, их всегда две штуки).
Далее на двери необходимо разметить места, где будут находиться решетки

При этом отверстия должны быть больше длины и ширины приблизительно на 1-2 мм.
Затем по углам разметки делается четыре круглых отверстия крупным сверлом.
Вставив лезвие лобзика в одно из отверстий, осторожно вырежьте по разметке прямоугольник соответствующего размера. Резать нужно аккуратно, чтобы материал не обломился

Большинство комнатных дверей наполнены внутри бумажными сотами. Следует учитывать, что лобзик подойдёт для дверей, изготовленных из дерева или материалов деревопереработки. Для других материалов используются соответствующие инструменты.
Теперь к двум сторонам проделанного отверстия приложите решетки. Если они входят слишком туго, то отверстие увеличьте, подточив напильником или рашпилем.
Если в инструкции по эксплуатации изделия указано, что решетка крепится на клей, то крепиться они будут с помощью строительного клея. Перед нанесением на поверхность двери клея её необходимо обработать очищающим средством, чтобы удалить загрязнения и жир. В противном случае решетка спустя некоторое время может отклеиться. Большинство моделей, предназначенных для дверей, фиксируются саморезами.

Материалы

Дверные системы для воздуха сегодня можно найти практически в любом строительном магазине. Изготавливают их из нескольких основных материалов:

• Пластик. Самые распространенные изделия, так как вещество прекрасно противостоит влаге. Пластик не гниет и не трескается, а срок его службы практически неограничен.
• Металл. Переточные системы из этого материала встречаются довольно редко, так как изделия очень плохо противостоят воде. Оптимальным решением являются только решетки из нержавеющей стали.
• Дерево. Конструкции такого типа найти на рынке очень сложно, практически все подобные модели изготавливаются под заказ. Деревянные устройства прекрасно подойдут для межкомнатных дверей, но рекомендуется устанавливать их в ванных комнатах.

Для чего нужна вентиляция квартиры

Проветривание жилых помещений большей части многоэтажек (как новостроек, так и старого жилищного фонда, особенно в Москве) происходит с помощью вентиляционных отверстий, предусмотренных застройщиком при возведении здания. Вытяжные люки можно увидеть на кухне, туалетной и ванной комнатах. Система вентиляции каждой квартиры (в кухонном помещении и санитарном узле), ровно как и жилья всех остальных собственников жилья, непосредственно соединена с центральным каналом воздуховода. Трасса вентилирования начинается с подвальных помещений и проходит сквозь межпотолочные перекрытия до технического этажа здания, где выводится наружу.

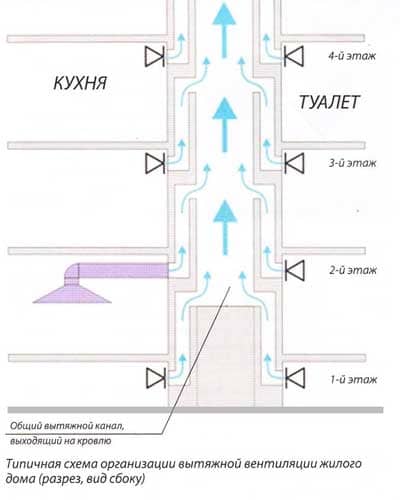

Движение воздушных масс в центральной вентиляции обуславливается разницей температурных значений между уличным и внутриквартирным воздухом. Прогревшиеся воздушные массы высасываются из жилья в центральный воздуховод с помощью внутриквартирных люков вентиляции. Приток чистого воздуха происходит сквозь оконные и дверные щели вашего жилья. Такая система вентилирования квартир имела место быть до начала повсеместной установки воздухонепроницаемых ПВХ окон и наружных дверей.

В данный момент из-за монтажа оконных блоков и дверей с повышенной герметичностью приток чистого воздуха сильно ограничивается, это приводит к ухудшению нормального воздухообмена квартиры. Застоявшийся воздух в квартире – признак проблем в системе вентиляции. Исправить недочеты воздухообмена возможно посредством монтажа оконных рам с функцией проветривания, однако, в этом случае становится бессмысленной установка ПВХ конструкций (ухудшается шумоизоляция и начинает попадать уличная пыль). Если вы все-таки решили вставлять пластиковые окна, будет разумно оборудовать в квартире приточную вентиляцию.

Вентиляция в квартире нужна для того, чтобы:

1. Освежить воздух в помещении.
2. Не допускать проникновения в квартиру уличной пыли и постороннего шума через открытое окно.
3. Для поступления в квартиру свежего наружного воздуха.
4. С утра чувствовать себя бодрым.
5. Не было сквозняков и т.п.

Форма

Форма решеток может быть круглой, квадратной или прямоугольной. Изделия прямоугольной формы пользуются у покупателей наибольшим спросом.

Прямоугольные вентрешетки для дверей

Вентрешетки прямоугольной формы могут использоваться для кухонных дверей, а также для дверей в ванную или санузел. Использование таких решеток обеспечивает правильную циркуляцию воздушных потоков в комнатах. Второй вариант применения прямоугольных решеток – монтаж в подоконники. Это позволит нагретому от батареи воздуху равномерно распределяться по комнате.

Чаще всего прямоугольные модели изготавливаются из высокопрочного пластика. Встречаются варианты, которые дополнены москитными сетками, а также специальной заслонкой, которая позволит контролировать движение воздуха. Отличным вариантом станет установка решетки, оснащенной вмонтированным вентилятором. Такая модель обеспечит наилучшую вентиляцию воздуха. Варианты оформлений и расцветок изделий, имеющихся в продаже, просто бесчисленны. Вы с легкостью подберете подходящий по внешнему виду вариант для вашей двери.

Круглые вентрешетки для дверей

Круглые решетки сконструированы по такому же принципу, как и прямоугольные. Чаще всего монтируются в дверь в ванную комнату.

Еще одно их назначение – монтаж в дверцы шкафа, это необходимо в тех случаях, когда внутри мебели собирается влага и плесень. Некоторые модели круглых вентиляционных решеток также могут быть дополнены москитной сеткой, подвижными заслонками и вмонтированным вентилятором.

Основные понятия

Движение воздуха внутри помещения очень часто ограничивается закрытыми дверями. Это не позволяет равномерно распределять как температуру, так и влажность. Одним из решений данной проблемы является использование вентиляционных решеток.

Этот тип конструкций для дверей относится к устройствам переточной вентиляции. Они состоят из нескольких конструктивных элементов:

• Решетка. Данная часть выполнена в виде прочного каркаса, между которым располагаются полосы под определенным углом. Это позволяет воздуху беспрепятственно двигаться.
• Декоративная накладка. Изделие представляет собой небольшую конструкцию, которая по форме повторяет предыдущий элемент. Устанавливают ее с другой стороны двери, чтобы скрыть места, где было вырезано отверстие.

Установить переточные решетки можно практически в любую дверь, но зачастую они встречаются только в нескольких комнатах:

Кухня

Это важно, если здесь постоянно работает вытяжка. Она удаляет грязный и горячий воздух, а в комнату свежий поток попадает как раз через отверстия в двери.

Ванная и туалет

В таких местах используют системы вентиляции очень часто. Особенно важно это для ванной, где собирается большое количество влаги. И чтобы исключить образование плесени, следует тщательно и постоянно сушить поверхности.

Межкомнатные двери. Подобный подход встречается относительно редко. Используют эти конструкции в больших офисах, где нужно создавать комфортные условия для работников. Такие двери можно увидеть и в больших архивах или библиотеках, где нужно поддерживать оптимальный режим для хранения бумаги.

Установка

Монтаж вентиляционной решетки в дверное полотно не составит большого труда и вы вполне сможете сделать это самостоятельно.

Для установки решетки необходимо проделать следующее:

• Определить подходящий размер изделия для конкретной двери;
• Проделать в дверном полотне отверстие требуемого размера и установить решетку.

Инструментов для выполнения работы потребуется совсем немного. Заранее подготовьте линейку и карандаш, лобзик, шуруповерт или клей.

Работу лучше всего выполнять в такой последовательности:

• Измерьте при помощи линейки точные параметры приобретенной решетки;
• Выполните на двери разметку того места, куда будет установлена решетка. Учитывайте, что длина и ширина отверстия под решетку должны быть на 1-2 мм больше, чем размеры решетки;
• В углах разметки на дверном полотне проделайте 4 отверстия при помощи круглого сверла;
• При помощи лобзика (для деревянных дверей) или специальных инструментов (для дверей из других материалов) необходимо вырезать отверстие по нанесенной на дверь разметке;
• Приложите к двум сторонам полученного отверстия решетки. Закрепите их при помощи клея или саморезов. Вариант крепления указывается в инструкции к изделию.

Подводя итог, можно с уверенностью сказать, что благодаря установке венрешеток вы не только восстановите необходимую циркуляцию воздуха в помещениях квартиры, но и получите стильный и оригинальный декоративный элемент, который придаст интерьеру более современный вид.

Основные виды вентиляции

Существуют различные методы оборудовать вентиляцию в квартире. Чаще всего встречаются такие системы как: принудительная, естественная и вентилирование помещения проветривателем.

Принудительная вентиляция

Принудительный воздухообмен в помещении происходит посредством наборной вентиляции или непосредственном участии вентиляционного агрегата.

Наборная вентиляция – система воздухоотвода, состоящая из различных очистных приспособлений, клапана исключающего обратную тягу, нагревательного элемента, вентилятора, шумоизоляции, автоматики и прочего. Собрав в правильном порядке все эти детали, мы получим целостную вентиляцию, способный отфильтровывать, подогревать и наполнять квартиру чистым воздухом. Высокие темпы развития рынка в данном сегменте дают возможность устанавливать менее громоздкие системы вентиляции с большим КПД.

Рекомендуемые статьи по данной теме:

• Обустройство маленькой квартиры
• Этапы ремонта в квартире
• Косметический ремонт под ключ

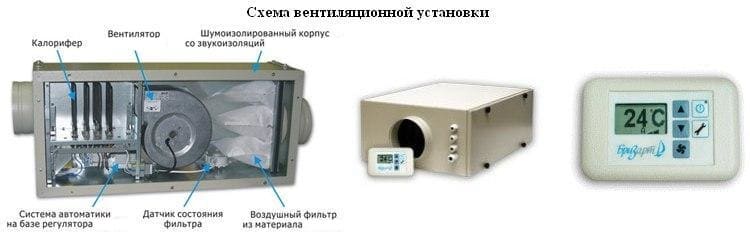

Вентиляционная установка состоит из звуконепроницаемого короба, с расположенными в нем элементами, такими как: нагревательный прибор, обратный клапан, автоматика, очиститель воздуха, лопастной нагнетатель. Вентиляционная установка гораздо менее объемна, чем наборный воздухопровод и в ней установлена автоматика нового образца. Вентиляционная установка размещается на балконах, в нишах различного назначения, в туалетных и ванных комнатах, под натяжными потолками, на наружных стенах квартиры и других подобных местах.

Принудительная вентиляция жилья классифицируется на:

• приточную;
• приточно-вытяжную;
• приточно-вытяжную вентиляцию квартиры с рекуперацией.

Метод приточной вентиляции квартиры подразумевает под собой принудительную подачу чистого воздуха в помещение (увеличения давления воздушных масс), вытесняющего отработанную смесь газов в люки воздухоотвода, находящиеся в туалетной и ванной комнатах, а также на кухне.

Принцип приточно-вытяжного вентилирования квартиры включает в себя принудительную подачу чистого воздуха в помещение и выведение использованной воздушной массы с применением системы вентиляции или вспомогательных (вытяжных) вентиляторов. Использование такого метода напрямую связано с проблемами или перебоями в работе каналов вытяжки.

Способ приточно-вытяжного воздухообмена жилья с рекуперацией основывается на поступлении чистых воздушных масс в квартиру и выведении застоявшегося воздуха при помощи вентилирующей установки с использованием теплообменника.

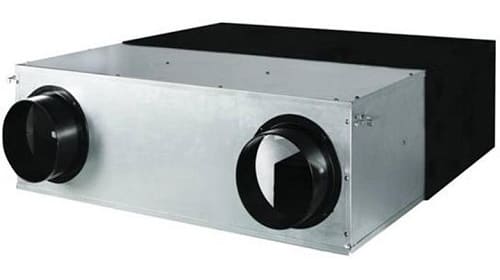

Рекуператор по своей сути является прибором, позволяющим обогревать попадающий внутрь квартиры прохладный воздух с помощью выводящихся нагретых воздушных масс. Приточный способ подачи воздуха с использованием теплообменника позволяет уменьшить финансовые затраты на электричество для обогрева поступающего воздуха. Применение такого способа воздухообмена в квартире обуславливается недостаточной мощностью электросети, необходимой для повышения температурного значения попадающего в жилье чистого воздуха либо собственник помещения изъявляет желание сократить потребление электричества.

Важно понимать – при монтаже принудительной системы воздухообмена необходимо установить в квартире сеть вентиляционных каналов. Для этого потребуется опустить потолок в местах пролегания сети вентиляции на уровень, равный размеру труб воздухопровода (обычно на 150 – 220 мм)

Иногда в изменении уровня потолка нет необходимости, но такие случаи – редкость.

Воздухообмен в различных помещениях квартиры происходит посредством подачи (или удаления) воздуха в решетки вентиляции или мембраны.

В приточной установке применяются фильтры, благодаря которым происходит очищение подающегося в квартиру свежего воздуха. В основном используют очистители класса EU4. Однако, при повышенном уровне загрязненности воздушных масс, в дополнение к имеющимся фильтрам, устанавливают мешочные очистные сегменты (класс EU7). В случаях, когда приточный воздух перенасыщен вредными веществами, в приточную установку добавляют специальные фотокаталитические очистные фильтры.

Важность правильного воздухообмена

Воздухообмен нужен по следующим причинам:

• регулирует уровень влаги и перепады температуры в помещении;
• обеспечивает правильную циркуляцию и приток свежего воздуха в жилые комнаты;
• удаляет токсичные вещества из помещения.

Сейчас отделочные материалы обладают высокими гидро- и теплоизолирующими свойствами. Поэтому все чаще устанавливают вентиляционные решетки в двери, чтобы удалить из помещения застоявшийся воздух и влагу. Или выбирают любую другую конструкцию, которая должна иметь щель. В противном случае в ванной комнате и туалете создается повышенная влажность, которая приводит к появлению грибка, плесени, разрушению сантехнических изделий и отделочных материалов.

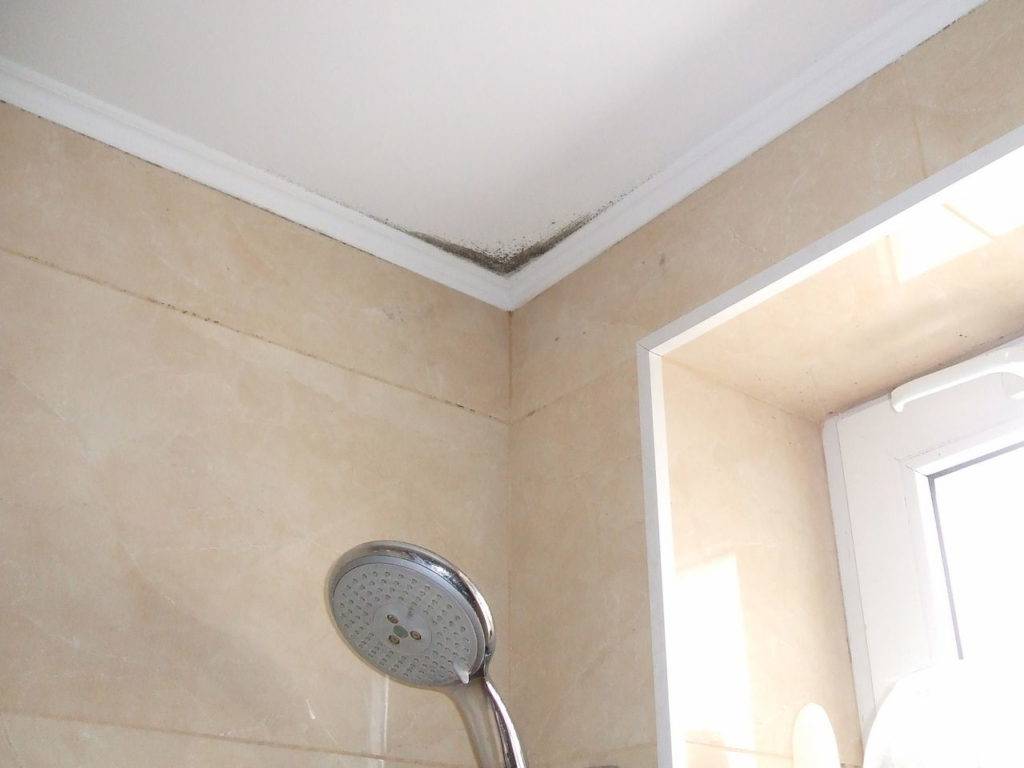

Недостаточное проветривание в комнатах негативно сказывается на здоровье жильцов:

1. появляется асфиксия;
2. обморок;
3. головокружение;
4. сонливость;
5. быстрая утомляемость.

Со временем у человека может развиться хроническая недостача кислорода. Чтобы избежать этих проблем, следует произвести расчеты по воздухообмену и установить качественные изделия для проветривания помещения.
