Вибрационные насосы для скважин: назначение, виды, принцип работы и устройство

Монтаж скважинного насоса

Перед началом работы подготовьте колодец или скважину. Очистите источник воды от возможных примесей, например, ила или песка, прокачайте. При установке необходимо учитывать:

динамический уровень воды (устройство желательно установить ниже него примерно на пять метров, если это возможно в данном колодце);
зону фильтра (глубинный насос устанавливается выше этой отметки);
конструкцию колодца и диаметр всех обсадных труб (в нижней части колодца могут использоваться трубы, диаметр которых меньше, чем у насоса).

Теперь можно приступать к установке:

Установите предохранительный клапан, если в насосе его нет. Предохранительный клапан устанавливается в напорный патрубок насоса или врезается в трубу на расстоянии не более метра от выходного патрубка насоса.
Соедините глубинный насос с напорным трубопроводом. Если предполагается его использование исключительно для полива растений, можно использовать поливочный шланг.
Он подсоединяется через переходную муфту из пластика. Шланг удобнее использовать и при временном опускании агрегата. Если же предполагается использовать его на одном месте и вместе с аккумулятором, лучше присоединить металлическую или пластиковую трубу. Для этого используются муфта из пластика или латуни.

Верхнюю часть трубы такой же муфтой подсоедините к оголовку скважины.
Соедините модель с электрокабелем (лучше использовать кабель, разработанный для погружных электродвигателей). Для этого воспользуйтесь кабельной муфтой.
Чтобы не повредить кабель, прикрепите его к напорной трубе. Это можно сделать при помощи изоленты или пластиковых хомутов. Электрокабель нужно крепить с небольшим запасом по длине.
Прикрепите к насосу страховочный трос диаметром 4 – 4 мм

Можно использовать капроновый, оцинкованный или сделанный из нержавеющей стали.
После этого осторожно опустите аппарат в скважину. Подобную работу удобнее выполнять вдвоём, особенно при большой глубине

Помните, нельзя перемещать насос, держа его за кабель!

Опустите в скважину верхнюю часть оголовка скважины с тросом и трубой. Стяните оголовок винтами.
Установите пускозащитное устройство.

Недостатки вибрационных насосов

Недостатками рассматриваемой конструкции назовем нижеприведенные моменты:

Запрещено применять при холостом ходу или недостаточном уровне воды в скважине. Если насос будет работать не под нагрузкой, то слишком быстро выйдет из строй установленный амортизатор. Кроме этого некоторые модели при холостом ходу могут перегореть уже после 30 секунд работы, если конструкция не имеет специальной защиты.
Вибрация становится причиной раскручивания всех резьбовых соединений. Поэтому обычные гайки рекомендуется заменять на самконтрящиеся, которые фиксируются на своем месте.
Как ранее было отмечено, конструкция может иметь резиновый поршень, ход которого ограничивает упор. При присутствии примеси песка резиновые детали выходят из строя очень быстро.

Что касается быстрого износа резиновых деталей, то отметим, что ремонт можно провести самостоятельно, а стоимость запасных частей очень мала.

Область применения

Особенности конструкции определяют и ее область применения:

Для подачи бытовой воды из открытых источников, которые могут быть представлены бассейнами или реками.
Для подачи воды из колодцев или ее забора с водопроводов.
Для откачки воды с баков или цистерн.
Для откачки воды из затопленных помещений.

Назначение и преимущества вибрационного насоса

Основной функцией указанного прибора является подача воды из скважины на не большие расстояния. Благодаря своей конструкции он может помещаться в колодцы минимального диаметра и на большую глубину.

Также такой аппарат часто применяют для перекачки воды из природного или искусственного водоема, бассейнов или других емкостей. В зависимости от мощности, класса и завода изготовителя, вибрационные насосы бывают разной производительности, начиная от 0,5 кубических метров в час и до 1,5.

Некоторые собственники используют вибрационный насос для откачки воды из подвалов или котлованов, это допустимо, но стоит отметить, что часто грунтовая вода заполняющая подвалы или вырытые ямы имеет большой процент примесей и загрязнений, которые могут засорять впускное и выпускное отверстие. Кроме того глина и песок содержащиеся в жидкости оседают на резиновых деталях и внутренних стенках корпуса, что приводит к преждевременному износу изделия.

Вибрационный насос имеет ряд преимуществ перед аналогичными приборами, работающими по другому принципу.

В первую очередь это его стоимость, в сравнении с остальными агрегатами, цена на указанный прибор может быть меньше на 150-200%. Это возможно благодаря простоте конструкции и отсутствию сложных элементов.

Также, такой аппарат имеет широкий спектр применения в разных областях. Насос используют для бытовых нужд, откачки технических жидкостей, грунтовых вод, обслуживание и ремонт можно осуществлять самостоятельно без привлечения специалистов.

Благодаря отсутствию трущихся деталей и подшипников, внутренние компоненты не нуждаются в регулярной смазке и диагностике, поэтому эксплуатационный ресурс такого изделия намного выше аналогов.

Охлаждение аппарата осуществляется водной средой, в связи, с чем перегрев двигателя практически не возможен.

Но наряду с преимуществами, существует и несколько недостатков:

Из-за вибрации во время работы прибора, возможно уплотнение содержащихся в воде частиц грунта, песка и глины. Это приведет к закупориванию водоносной жилы и плохой проходимости жидкости в полость колодца или скважины.
Если всасывающая камера расположена в нижней части, то такой насос нуждается в частой диагностике и очистке отверстий от глины.
Шумность во время работы. Если стенки скважины изготовлены из металлической трубы, то вибрация будет передаваться на них и усиливать звук.
Ограниченная глубина подачи воды, которая не должна быть больше 40 метров.
Резьбовые соединения часто ослабевают из-за вибрации и нуждаются в периодической протяжке.

Выбор вибрационного насоса

Существующие аппараты схожи принципом работы, но их характеристики смогут значительно отличаться. При покупке насоса направляться учитывать условия применения и параметры водоема либо скважины, в которой будет употребляться устройство. Следующая инструкция окажет помощь разобраться с основными чертями оборудования:

Основные характеристики

Производительность. Данный показатель обозначает, сколько воды насос выкачивает в час. Малой считается производительность 360 л/час, средней – 750 л/час, к высоким – более 1500 л/час. Но видятся модели, владеющие свойством выкачивать до 3000 л/час. Для верного выбора нужно подсчитать расход воды и учесть наряду с этим дебит скважины

В случае если производительность будет выше, чем дебит, то вибронасосы для скважин будут их , а отрывающиеся кусочки глины будут застревать в фильтрах.

Высота подъема столба жидкости

Данный параметр говорит о том, как высоко насос может поднять воду
Особенно принципиально важно обращать внимание на данный параметр в том случае, если потребители находятся на большом растоянии от источника. Дабы выяснить требуемый напор, нужно отыскать неспециализированную длину, сложив расстояние от земли до поверхности воды, глубину, на которую опускается насос и длину трубопровода
К взятому числу прибавляют еще 20% на утраты

Время работы. Погружной насос, в большинстве случаев, работает непрерывно в течение часа. Перед следующим циклом работы нужен паузу 20 мин и более. Для продления работы без перерыва дополнительно возможно устанавливать стабилизаторы.

Корпус

Ответственное внимание уделяют материалу корпуса. Как видно на фото, насос изготавливают из алюминия

Данный материал характеризуется легкостью, надежностью и достаточной прочностью. Но он склонен к окислению. Сейчас возможно отыскать изделия из пластика, каковые не отличаются большой прочностью, но невосприимчивы к коррозии и окислению.

Также при выборе нужно следить за состоянием отдельных элементов. Контролируют целостность резьбы, присутствие переходника для подключения шланга, резиновой изоляции кабеля, которая разрешит применять его в любое время года. Наряду с этим длины провода должно хватать для его проведения в дом.

Диаметр насоса. на данный момент производители производят насосы, диаметр которых находится в пределах 76 – 102 мм. Выбирать диаметр корпуса направляться с учетом того, что на него позже будет надеваться резиновая прокладка либо же просто камера от мотоцикла для защиты трубы от вибраций.

с нижним.

Преимущество верхнего размещения камеры пребывает в том, что она защищена от попадания ила, кусков глину и других частиц со дна колодца. Такие модели значительно чаще применяют для выкачивания воды из открытых водоемов и в неглубоких колодцах. Наряду с этим нужно следить за тем, дабы камера размешалась на расстоянии минимум 0,3 м от дна.

Модели с нижним забором применяют для прокачки сравнительно не так давно выстроенных скважин, для повышения их дебета, и для выкачивания жидкости в ходе рытья колодца. Насосы погружают на такую глубину, дабы между дном и камерой было приблизительно 100 м.

Но, кое-какие считают, что в случае если насос останется без воды, то он может перегреться

Исходя из этого принципиально важно в любом случае применять лишь аппараты со встроенной термозащитой

Защита от температур. При высоком напряжении смогут появляться аварийные условия, из-за которых катушка перегревается либо вовсе повреждается. В случае если насос работает по принципу верхнего забора, то охлаждение осуществляется водой, в которую он загружён.

В модели с нижним забором предусмотрена более действенная термозащита. При перегреве двигатель отключается, а работу продолжает лишь по окончании остывания.

Производство

Рынок предлагает богатый выбор качественных моделей отечественного производства. Насосов итальянских либо германских фактически нет.

Конкретно не следует отдавать предпочтение китайскому насосу. Хоть он и стоит дешевле, но в полной мере возможно, что деньги вы .

Вибрационный насос гудит, но не качает воду – причины и решение

Спустя определенное время после покупки каждый владелец вибрационного насоса замечает, что устройство работает, но не качает воду. Причин этому может быть несколько:

Повреждение клапана – убедившись, что причина кроется именно в этом, следует немедленно заменить клапан новым элементом. В качестве профилактики поломки, специалисты советуют менять клапан раз в год;
Повреждение резинового поршня – в этом случае также на помощь придет замена изношенной детали;
Ослабление фиксации поршня – данная ситуация возникает в результате вибрации насоса. В качестве ремонта следует закрутить гайку крепление до упора или заменить ее новой деталью.

Чтобы насос не сломался в процессе эксплуатации, следует осматривать его каждые 2–3 месяца. Это поможет предотвратить перегрев устройства.

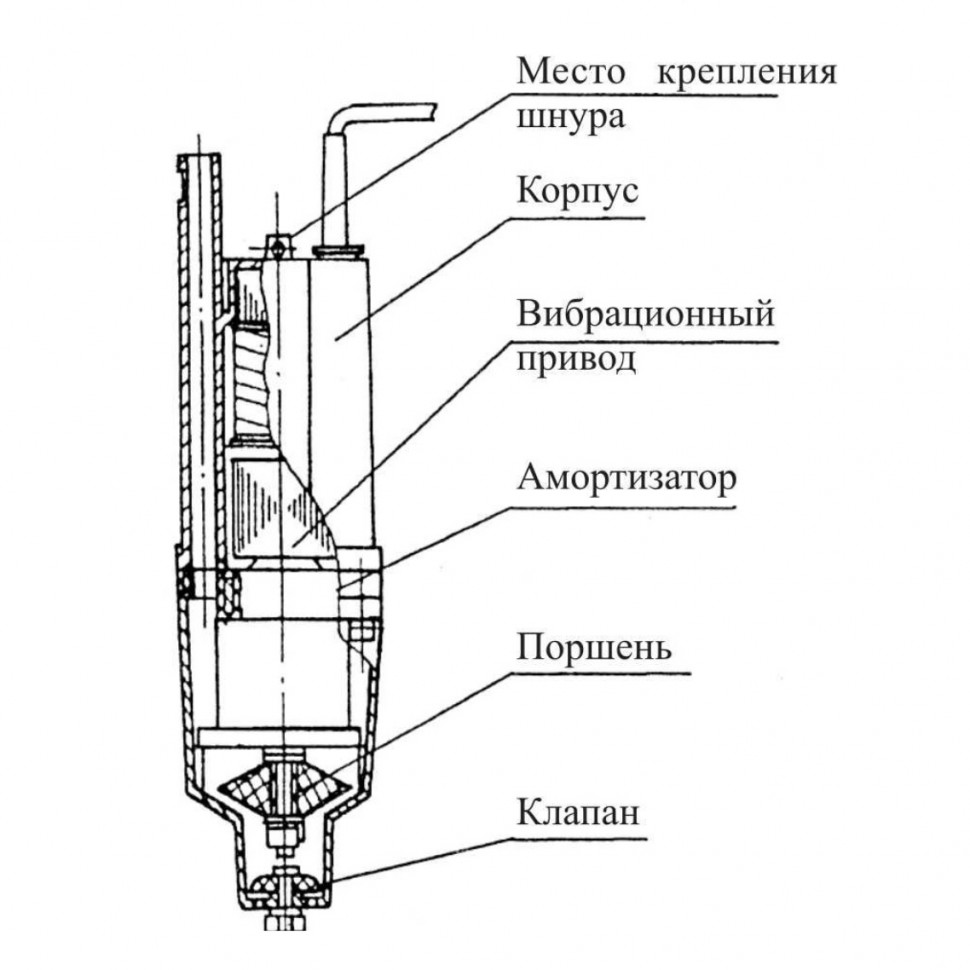

Алгоритм запуска и принцип работы вибрационного насоса

Работа вибрационного насоса обеспечивается за счет постоянных изменений давления. В нагнетающей камере происходит изменение его показателей. Для понимания алгоритма работы такого типа оборудования, рассмотрим последовательность:

Изначально вы включаете оборудование в сеть. Лучше, чтобы был стабилизатор, который поможет избежать любых перепадов в сети.
Ток начинает поступать на обмотку катушки. За счет этого в системе создается магнитное поле.
За счет магнитного поля происходит передвижение поршня к нагнетательной камере.
Через обратный клапан проходит жидкость во всасывающую камеру.
С воздействием тока намагничивание пропадает на определенный период времени.
Следующий этап заключается в воздействии поршня на воду, что сопровождается увеличением давления в камере.
Жидкость перемещается в нагнетательную камеру.
Затем возвращается намагничивание. Давление в нагнетательной камере возвращается к более высоким показателям.

Дополнительные правила, которых следует придерживаться

Часто проблемы системы могут быть связаны с трубами:

Выбирая насос, лучше всего довериться специалистам. В результате техника прослужит значительно дольше, а вероятность появления поломок снизится.
Если такая возможность отсутствует, то необходимо иметь в виду, что насосы немецкого производства считаются более функциональными и прочными в сравнении с итальянскими.
В условиях глинистых почв предпочтительнее использовать пластиковые трубы, нежели металлические или из других материалов. Приобретая насос лучше не экономить, а покупать только высококачественные европейские модели.

Какие модели вибрационных насосов самые популярные на рынке?

Этот тип насосов используют для перекачивания воды из колодцев. В продаже можно найти изобилие брендов, однако некоторые из них занимают топовые позиции рейтингов. Рассмотрим особенности топовых брендов и в чем их особенность.

Насосы “Ручеек”.

Это достаточно популярный вибрационный насос для перекачивания воды с глубины до 60 метров. Этот вариант будет оптимальным для небольшой семье с 4-мя постоянными жильцами. За час он способен перекачивать ориентировочно 450 литров. Вибрационный насос работает в экономичном режиме, поэтому его использование не влечет серьезных затрат за услуги электроэнергии. Для стабильного функционирования насоса нужно напряжение 220 В.

Вибрационный насос “Ручеек” привлекает хорошими эксплуатационными свойствами. Простая конструкция насоса влечет минимальные риски повреждения комплектующих. Также в таких вибрационных насосах нет подшипников, и вам не придется их регулярно менять.

Ключевым элементом этого вибрационного насоса считают забор воды. Он способствует быстрому и качественному охлаждению системы. Вы можете рассчитывать на достойные эксплуатационные свойства оборудования.

Больше всего такое оборудование подходит для колодцев с небольшим дебетом. Бытовой насос работает со средней мощностью, поэтому не теряется большое количество жидкости в источнике. Мощные насосы способны быстро высушивать источник. Из-за этого появляются риски холостого хода. В этой модели таких негативных последствий не возникает.

Вибрационные насосы “Ручеек” преимущество используют в качестве дополнительного насоса. Если основной насос выходит из строя, вы можете использовать его для перекачивания воды.

Вибрационные насосы “Малыш”

Эти модели вибрационных насосов подходят по ценовой политики и заявленных функциям для бытового использования. Модель “Малыш” работает с минимальным потреблением электроэнергии. Насос способен перекачивать до 430 литров в час. Есть несколько разновидностей этих моделей, которые предназначены для погружения на разную глубину. Максимально вы можете установить погружной вибрационный насос на глубину до 40 метров.

Удобной установке способствует небольшой вес оборудования. Вибрационный насос весит всего 3,5 кг. В насосе предусмотрены два забора воды – верхний и нижний. “Малыш” работает в источниках с небольшим дебетом и отлично самоохлаждается.

Комплектацией предусмотрено наличие шнура длиной 10 метров. Для его дополнительной защиты производитель использовал капроновый материал. Этот тип оборудования часто встречается в системе насосных станций. Это делает его еще более популярным.

Технические свойства насосов позволяют использовать его для обустройства насосной станции. При обустройстве системы автономного водоснабжения “Малыш” может стать частью конструкции. Дополнительного к нему покупают реле, гидроаккумулятор, обратный клапан для предотвращения потока воды в обратном направлении. Реле давления позволяет контролировать нужный уровень жидкости.

Если вы правильно выберите диаметр вибрационного насоса “Малыш”, сможете использовать его для достижения высоких показателей напора. В этом случае вибрационный насос применяют даже для автономного водоснабжения в частном доме. Само оборудование стоит недорого. К нему вы легко сможете подобрать реле, автоматику и другие комплектующие. Такой подход позволит существенно снизить затраты на организацию автономной системы.

2 Как чистить скважину вибрационным насосом?

Время от времени необходимо выполнять профилактическую чистку скважины на воду от механических загрязнений, которые накапливаются на её дне – ила и песка. Делать это необходимо для того, чтобы контролировать уровень илового слоя, который в процессе эксплуатации скважины постоянно растет.

Изначально он минимален, но со временем увеличивается и достигает высоты фильтрационного участка обсадной трубы, что стает причиной ухудшения её дебита.

Несколько моделей вибрационных насосов из линейки Малыш

Кроме этого, если не выполнить своевременную чистку скважины, ил может разрастись до таких объемов, что дойдя до высоты, на которой размещен погружной насос, он попросту поглотит его. О качестве воды, в таком случае, сами понимаете, говорить не приходится.

Чистка скважины может осуществляться множеством разных способов: с помощью компрессора, желонки, прокачка специальными насосами – всё это детально описано в отдельной статье. Но простейшим вариантом очистки скважины на воду является её прокачка обычным насосом вибрационного типа.

Чистка может быть выполнена любым вибрационным насосом – Малыш, Ручеек, Водолей. Главное, чтобы устройство обладало нижней системой водозабора. Этот способ отлично подходит для неглубоких скважин и колодцев.

Выполняется чистка в несколько этапов:

Предварительно необходимо подготовить 20-30 сантиметровый кусок шланга, диаметр которого соответствует сечению водозаборного патрубка насоса. Рекомендуется использовать шланг из достаточно плотной резины.
Одеваем шланг на патрубок и крепко фиксируем его с помощью пластикового хомута.
Внутрь шланга необходимо вставить кусок пластиковый трубы 30-40 сантиметров толщиной, и закрепить всё тем же хомутом либо вязальной проволокой. Это всё нужно для того, чтобы не опускать сам погружной насос в слой ила, что может привести к быстрому внутреннему засорению конструкции.
Привязываем к насосу трос, с помощью которого будем опускать устройство внутрь скважины. Для этого на корпусе предусмотрены специальные зацепы.
Теперь начинается непосредственная чистка. Опускаем погружной насос в скважину и включаем его. Опускать необходимо до тех пор, пока насос не начнет качать грязную воду, после чего по мере очищения воды постепенно стравливать шланг – чтобы он погружался всё ниже. Не рекомендуется сразу «втыкать» насос в самую глубину ила. Чтобы весь участок возле скважины не был залит грязью, можете приспособить какую-либо емкость (бочку), для сбора загрязненной жидкости.
Как только погружной насос начнет качать прозрачную воду – чистка закончена.

Поскольку чистка является достаточно тяжелым режимом эксплуатации вибрационного устройства, очень часто по её завершению приходится менять внутренний клапан, а иногда и поршень, насоса. В прочем, это обойдется вам значительно дешевле, чем вызов бригады по прокачке скважин – а результат будет фактически тем самым, так что цель оправдывает средства.

Виды погружных насосов для скважины

Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.

Все модели погружных скважинных насосов подразделяются на две категории:

Вибрационные.
Центробежные.

В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.

Вибрационные

При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает

Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.

Примеры вибрационных моделей

Однако у вибрационных насосов есть немало плюсов, среди которых числятся:

Схема установки вибрационного насоса

Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.

Центробежные

У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.

Центробежные модели

Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.

Принцип работы центробежных насосов

Шнековые

Один из типов глубинных насосов в качестве рабочего механизма использует протяжный винт или шнек. Удлиненная форма устройства оптимально подходит для узких скважин. Агрегат может качать воду с примесями песка. Он создает мощный и ровный напор.

Устройство винтового агрегата

Насос Pedrollo

Еще один представитель Италии и среднего ценового уровня, но более известный на российском рынке, по сравнению с предыдущим вариантом. Собирают эти устройства в Италии, в отличие от многих других итальянских насосов. Модельная гамма Педролло состоит из 4-х и 6-ти дюймовых моделей, последние для частных скважин не применяются, поэтому рассмотрим классические 4-х дюймовые.

Модельный ряд центробежных насосов Pedrollo:

Pedrollo 4SR.
Pedrollo 4BLOCK.

1. Pedrollo 4SR — высокопроизводительные 4-х дюймовые (100 мм) насосы с обратным клапаном, с защитой от сухого хода и рассчитанные для работы с чистой водой (содержание песка до 150 г/м3) . Такие изделия могут быть как трехфазными, так и однофазными, это можно узнать из маркировки. Например, обозначение 4SR4m/7 указывает, что перед нами 4-х дюймовый насос, серии SR, номинальной производительностью 4 м3/час, с однофазным двигателем (m — однофазный, без обозначения — трехфазный) и с 7 ступенями. Двигатель на Педролло может быть как своего производства (индекс PD), так и Franklin Electric (индекс FK). Напор в название модификации не вынесен, за этими данными нужно лезть в каталог.
Гамма моделей очень широка: от простых 4SR1m/13, до трехфазных 4SR15/24, с номинальной подачей 15 м3/час и максимальной 22.5 м3/час.

2. Pedrollo 4BLOCK — это менее производительные 4-х дюймовые (100 мм) насосы, относительно вышеописанного варианта, с обратным клапаном и термозащитой, позволяющие поднимать воду с предельным содержанием песка до 150 г/м3. Изделия этой модели могут быть как трехфазные, так однофазные. Обозначение аналогично модели 4SR: 4BLOCkm 2/10 — это однофазный (m) насос, с номинальной производительностью 2 м3/час и с 10 ступенями. В отличии от моделей 4SR, 4BLOCK имеет меньшую глубину погружения (до 60 м, против 100 м у 4SR), кабель длинной 20 м, двигатели только производства Pedrollo, в модели 4SR имеется внешний блок управления и некоторыми другими отличиями. Выбирая между 4SR и 4BLOCK, остановитесь на первом варианте, он понадежней.

Существуют еще вариант Pedrollo FLUID SOLAR, работающий от солнечных батарей, но в России это практически не распространено.

В дальнейшем мы вернемся к рассмотрению центробежных насосов популярных и не очень марок.

Вас заинтересует:

Глубинный насос для скважины 50 метров

Насос для скважины 90 метров

Какой насос выбрать для скважины 10 метров

Какой насос лучше для скважины 40 метров

Насос для скважины 70 метров

Поверхностный насос для скважины

Иностранные модели

В рейтинге лучших вибрационных насосов присутствуют и итальянские модели. Тут стоит выделить агрегаты для перекачивания воды из колодца «Кватро Элементи». Мощность продукции данного бренда может быть разной. Самые дешевые варианты, которые хорошо подходят для использования на даче, дают до 1000 литров в час. Насосы итальянской фирмы, как правило, выдают хороший напор. Цена насосов «Кватро Элементи» — от 1500 до 3000 рублей. В самых дорогих моделях можно встретить специальную автоматическую термозащиту, что позволяет агрегату самостоятельно выключаться при перегреве. Минусом таких агрегатов является то, что они подходят исключительно для перекачивания чистой воды. Контакт с грязью быстро выводит их из строя.

Популярны и вибрационные насосы производства Германии. К примеру, на многих дачных участках можно встретить устройства от бренда «Хаммер». Это легкие насосы, которые не дают более 1000 литров в час. Несмотря на то, что по производительности такие аппараты уступают российским, их цена выше.

При покупке вибрационного насоса стоит обращать внимание на популярную продукцию, которая широко представлена на местном рынке. Все дело в том, что любой агрегат со временем потребует замены некоторых комплектующих

На редкие модели бывает очень сложно найти запасные элементы.

Как рассчитать нужную высоту подъема?

Высотой подъема характеризуется напор воды. Показатель помогает сориентироваться в величине расстояния, которое может преодолеть поток перекачиваемой жидкости по трубопроводу. Для вибрационных насосов минимальным значением высоты подъема является уровень 40 м. Средний показатель – 60 м, максимально насос может обеспечить подачу воды на расстояния до 90 м.

Определить требуемую величину напора можно путем сложения показателей:

глубины нахождения насоса;
расстояния между поверхностью земли и зеркалом воды;
длины трубопровода.

Для учета непредвиденных потерь рекомендуется добавить 20% от полученного метража.
