Тип фундамента и утепление пола
В зависимости от качества грунта на строительной площадке каркасный дом возводят на столбчатом, свайном, монолитном или ленточном фундаменте.
Столбчатый и свайный фундаменты подразумевают устройство так называемого подвесного, приподнятого пола. В этом случае между ним и грунтом остается значительное расстояние, обеспечивающее вентиляцию конструкции. Самое главное при монтаже такой конструкции — ее надежная защита от влаги с наружной стороны.
Ситуация схожа при возведении ленточного фундамента. Пол также приподнят над грунтом, но, как правило, не на большую высоту. Для его вентиляции в стенках фундамента оставляют отверстия — продухи.
Другая ситуация складывается с монолитным фундаментом. В этом случае речь идет об утеплении пола по грунту
Здесь важно обеспечить высокую ровность и гидроизоляцию основания. Для устройства такого пола заливают бетонную стяжку
Фундамент
В Скандинавии в основном используется два типа фундаментов. Первый из них, то, активно пропагандирует известный «Владимир Таллин», и , его стали называть УШП (утепленная шведская плита). Грубо говоря это огромное корыто из пенопласта высокой плотности, в котором заливается тонкая бетонная плита с ребрами жесткости, а в эту плиту сразу закладываются все коммуникации, включая систему отопления водяными теплыми полами.
Решение гениальное по сути и универсальности подхода. Так как одним ударом убивается сразу несколько зайцев.
Правда у УШП есть два недостатка, первый связан с трудностью возведения на местах имеющих значительный уклон, второе — низкая высота цоколя (30см). Кстати именно последнее крайне тяжело принимается российским менталитетом.
Типичная схема УШП

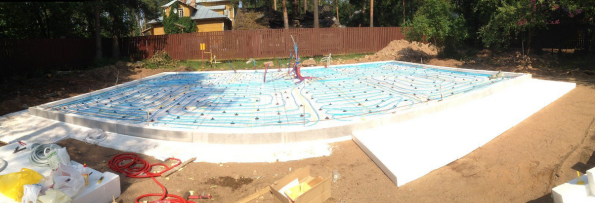

УШП перед заливкой бетона
В этих случаях на помощь приходит второй тип фундамента. Иногда его называют «финской утепленной плитой», но по сути это не совсем верно, а сам тип фундамента хорошо знаком в России -это «полы по грунту».
Суть достаточно простая, делается мелкозаглубленный ленточный фундамент с опорной подошвой (пяткой), затем идет обратная засыпка грунтом, утепление и сверху армированная толстая стяжка, так же с заложенными в ней коммуникациями и системой водяных теплых полов.
Правда исполнение полов по грунту так же имеет отличительные особенности от российских вариантов.
Типичная схема финского варианта ленты с полами по грунту
Возведение цоколя
Готовый к заливке стяжки фундамент
Кстати, что любопытно — весьма распространен вариант, когда дом начинает строится сразу, как только готова «лента» и обратная засыпка. А вот окончательная доделка перекрытия (утепелние, армирование, теплые полы и заливка) происходит уже тогда, когда каркас стоит «под крышей»
Более подробно на описании этих типов фундамента я останавливаться не буду, так как это предмет разговора для отдельной большой статьи.
Свайные фундаменты, ленточные с перекрытием по деревянным лагам используются весьма редко. Бывает, что небольшие «гостевые» домики или сауны ставят просто на блоки, но и в этом случае подход к возведению данных «опорно столбчатых фундаментов» более комплексный и правильный чем у нас.
Подробнее про конструкцию УШП и финского фундамента вы можете прочитать в другой статье.
Технологии деревянного каркасного домостроения – опыт профессионалов портала
До последнего времени в нашей стране каркасное домостроение было развито слабо – в основном все делалось исключительно по наитию. Тогда как в Америке и Скандинавии технология строительства каркасных домов прошла большой путь, превратившись в набор стандартных, отработанных и проверенных годами решений. Среди умельцев портала от Москвы до Владивостока – масса приверженцев каркасного домостроения, возводящих своими руками или под своим контролем дачные домики небольшой площади или новые загородные дома для ПМЖ. Сколько людей, столько мнений и умений, поэтому вариаций на тему десятки, но исходных технологий строительства домов на деревянном каркасе две – канадская, она же американская, и скандинавская, она же финская. Об этих технологиях строительства домов и пойдет речь в материале.
Обустройство обшивки снаружи
Крепление облицовочного материала к каркасу дома производится по определенным правилам. Они следующие:
- Требуется обустройство температурного зазора в 3-5 миллиметров между плитами;
- Стыки должны располагаться по середине каркасной стойки;
- В качестве крепежа используют саморезы, имеющие длину в 55-70 сантиметров. В элементы каркаса они должны входить как минимум на 4 см;
- Требуется отступ в 1 см от края плит;
- Крепление листов либо плит производится с отступом в 15 см по краям, в 30 см по центру.
Поскольку предстоит работа с колоссальным кол-вом крепежа, рекомендуется использовать надежный электроинструмент.

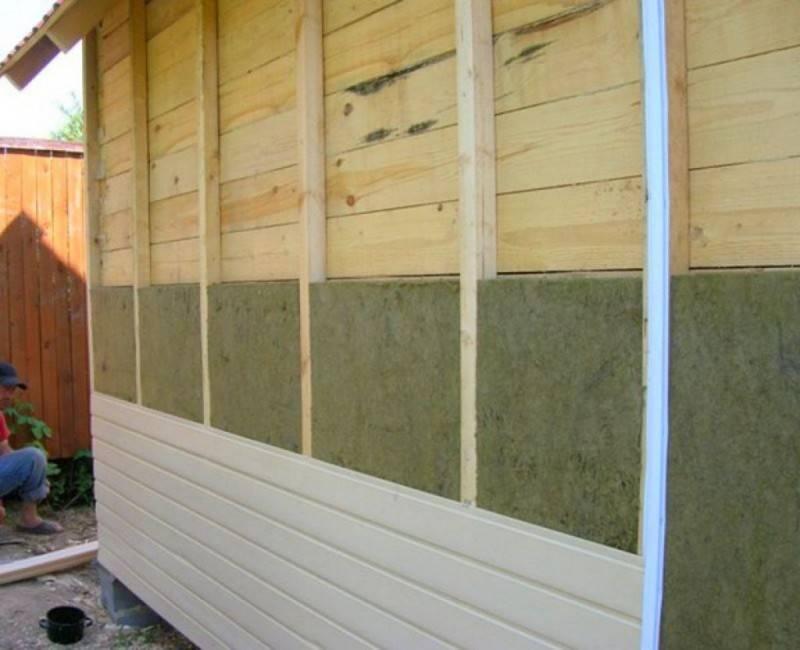

Защита от ветра и влаги
Схема стены для каркасного дома требует обязательной защиты утеплителя от влаги. Только так он сможет выполнять свою функцию без ухудшения характеристик.
С внешней стороны стен каркасного дома для этого используются супердиффузионные мембраны. Их строение позволяет уводить пар от теплоизоляционного материала и не давать попадать влаге снаружи здания. Низкие показатели воздухопроницаемости позволяют осуществлять материалу функцию защиты от ветра.
Монтаж осуществляется при помощи строительного степлера на обшивку. Укладка производится внахлест 10-15 сантиметров. После чего швы проклеивают специальным скотчем.

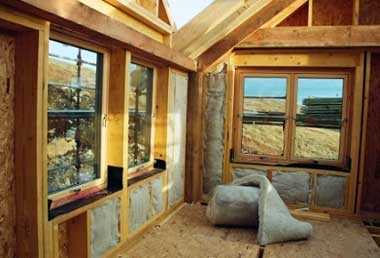

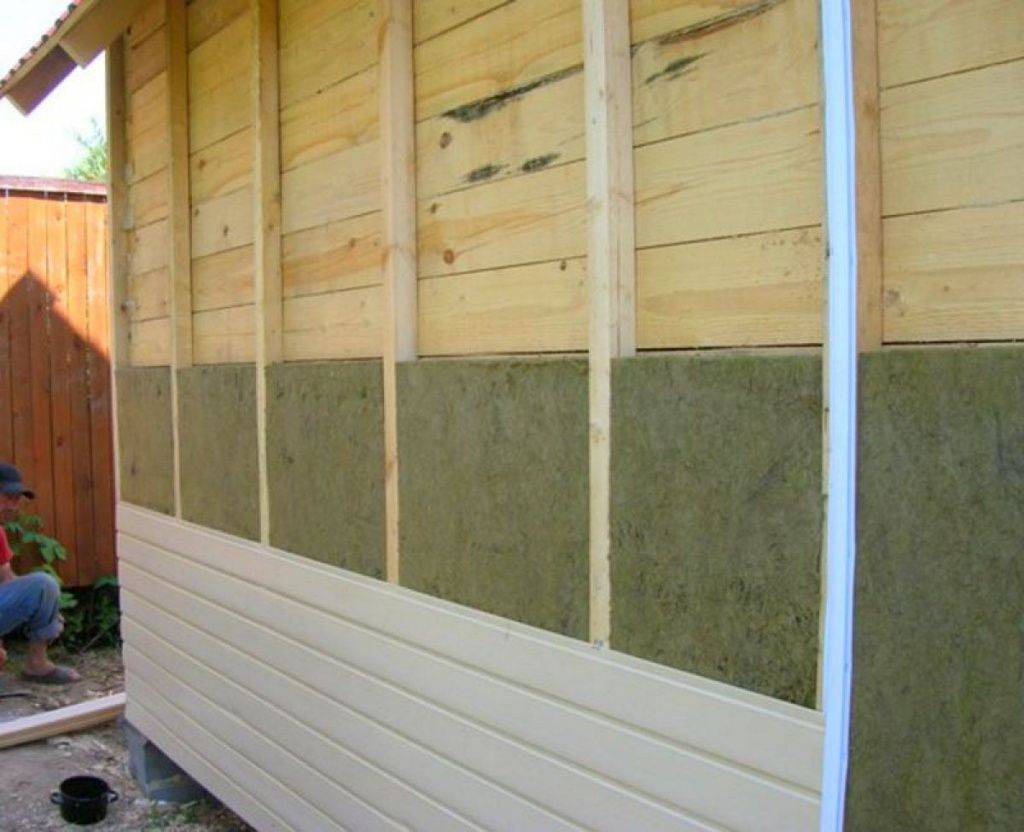

Утеплитель
Состав стены для каркасного дома подразумевает обязательное использование утеплителя. Он позволяет не только создать в доме оптимальный микроклимат, а также снизить расход энергии на обогрев здания за счет низких показателей проводимости тепла.

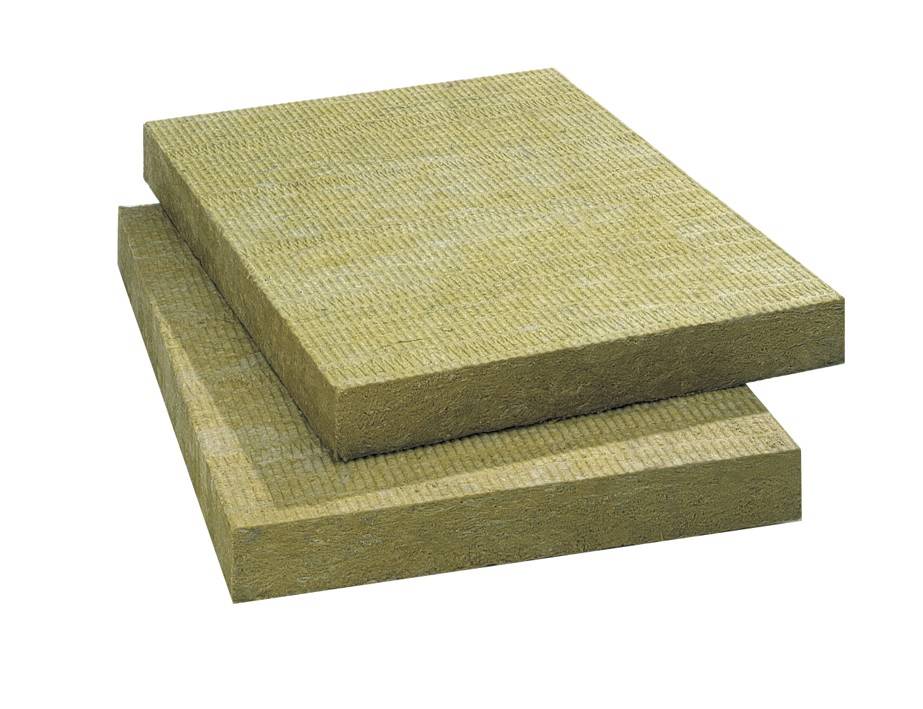

Наиболее популярным утеплителем для каркасных домов является минвата. Материал позволяет сберегать тепло, обеспечивать изоляцию от шума, устойчив к воздействию влаги. Рекомендуется использовать минвату плотностью в 30-50 кг на кубический метр. Работая с минераловатными плитами следует использовать средства индивидуальной защиты.
Еще лучшие характеристики имеет эковата, представляющая собой материал на основе целлюлозы с особой пропиткой. Материал не боится влаги, экологичен и огнеустойчив. С его помощью заполняются любые пустоты, однако для проведения работ по монтажу требуется привлекать специалистов.
Пенопласт является влагоустойчивым и экономным материалом, не выделяющим вредных веществ и не имеющим усадки. Но существенными недостатками является его хрупкость и горение, что не позволяет его использовать в каркасном домостроении. Куда лучше использовать экструдированный пенополистирол, имеющий улучшенные характеристики по сравнению со своим «собратом».
Пароизоляция
Пароизоляция стен каркасного дома нужна для защиты утеплителя от проникновения пара из жилого помещения. Для этих целей чаще всего используется очень плотная (как минимум двести микрон) пленка из полиэтилена. Закрепление производится степлером на каркасе здания.
Пароизоляцию требуется укладывать герметично. Необходимо с особой тщательностью проклеить каждый стык и места проведения коммуникаций.
Как сделать пол своими руками: пошаговая инструкция
Даже если вы не собираетесь заниматься строительством собственноручно, изучите алгоритм, чтобы грамотно контролировать исполнителей.
Подготовка к созданию пола в каркасном доме
Сначала проверяют, ровный ли получился фундамент. Для этого замеряют высоту разных участков и делают проверку диагоналей. Если есть неточности, их устраняют. Далее по периметру здания делают отверстия в фундаменте и устанавливают туда анкерные болты, чтобы закрепить лежни.
Затем проводят гидроизоляцию фундамента, обмазывая его соответствующим раствором или устанавливая гидроизоляционную пленку.
Укладка лежней
Лежни – это доски или брусья, которые закрепляются анкерными болтами по всему периметру здания. Они должны быть ровными и скреплены надежно и точно. Требования к лежням такие, чтобы они имели толщину не менее 50 мм и ширину не менее 150 мм.
Далее осуществляют монтаж лежней:
- Укладывают доски непосредственно на бетонные плиты и размечают, где отрезать излишки.
- Высчитывают, в каких местах лучше всего засверлить болты
- Заготавливают отверстия в бетоне.
- Укладывают гидроизоляцию
- Устанавливают доски и закрепляют их анкерными болтами. После установки проверяют соблюдение горизонтальной плоскости. Если ее нет, производят корректировку работы.
Опоры и балки пола
Балки являются основными опорными элементами, которые держат на себе всю конструкцию перекрытия каркасного дома. Они обязательно обрабатываются защитными средствами.
Установку выполняют следующим образом:
- Размечают на плане дома, где точно будут находиться опоры и какая будет их высота. Затем устанавливают опоры и натягивают бечевку, чтобы отследить, что у всех одинаковая высота.
- Нарезают согласно указанным в первом пункте замерам брус сечением 100х100 мм и расставляют его по участкам, которые указаны в плане. Под брус укладывают гидроизоляционный слой. Закрепляют опоры с помощью гвоздей.
- Начинают укладывать балки концами в карман. Для установки их по высоте используют специальные вкладыши. Бывает, что заготовки получаются длиннее ожидаемого. Тогда излишки отрезают. А при недостаточной длине производят стыковку балок на опоре.
- Закрепляют балки к лежням при помощи рифленых гвоздей. Если их высота превышает 1 м, необходимо использовать деревянные укосы.

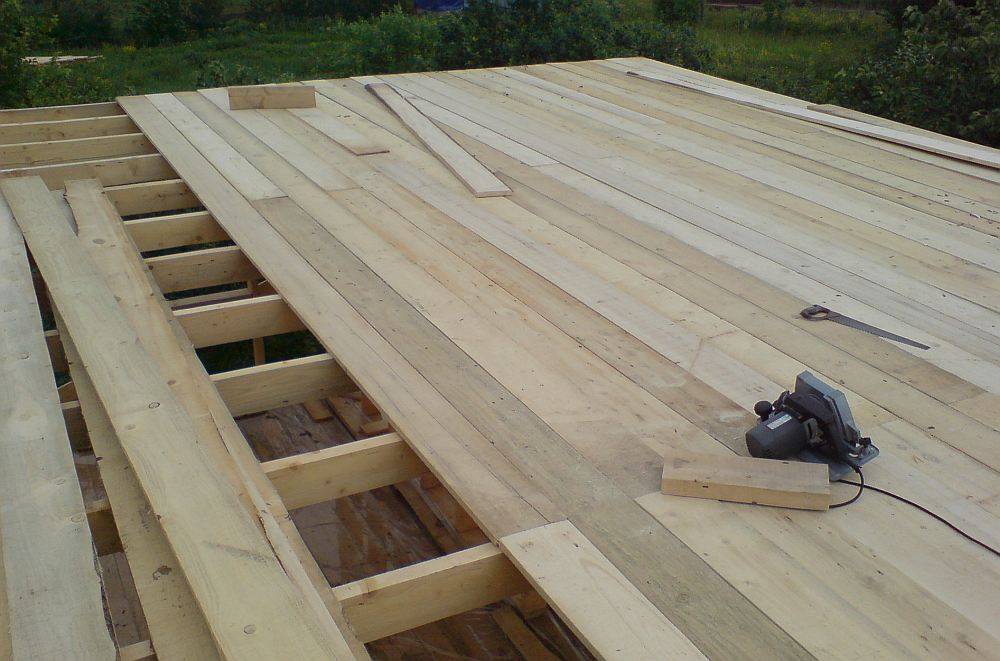

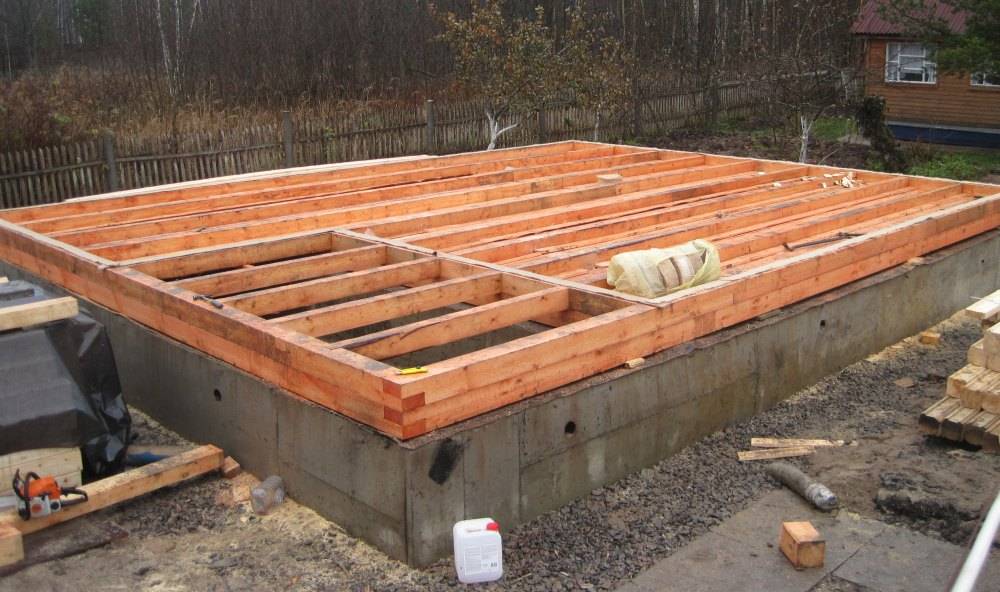

Обвязка и лаги
Для выполнения обвязки используют доски толщиной 50 мм. Ширину определяют в зависимости от толщины утеплителя и ожидаемой нагрузки. Установку делают так:
- Укладывают обвязку по сторонам дома, устанавливая доски параллельно балкам пола. Устанавливают материал на торец, выравнивая его по внешнему краю лежней, после чего забивают гвоздями с шагом в 20 см.
- Помечают, где будут находиться лаги. Для этого от доски обвязки возле угла отмеряют 40 см. Доски для лаг сразу кладут на балки и ставят на бок, выравнивая по разметке.
- Если длина доски достаточная, на противоположной ее стороне делают подобную разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.
- Если длина недостаточная, производят стыковку внахлест. Стык должен находиться на балке перекрытия.
Утепление пола
Лучше всего пол в каркаснике утеплять при помощи минеральной ваты. У нее только один недостаток – потеря теплоизоляционных свойств при намокании
Поэтому важно сделать качественную гидро-, ветро- и парозащиту
Если плотность утеплителя небольшая, под лаги устанавливают подшивку, обработанную биозащитными средствами.
- Поперек лаг начинают подшивать пароизоляционную пленку, допуская небольшое провисание. Это нужно, чтобы в проемы между лагами мог поместиться утеплитель. Все стыки заклеивают скотчем, а саму пленку к дереву прикрепляют степлером.
- Между лагами укладывают утеплитель так, чтобы не было щелей. При двойном слое утеплителя необходимо, чтобы он был внахлест.
- Сверху утеплителя укладывают слой гидроизоляции и также закрепляют на степлер. Он нужен, чтобы не допустить промокания утеплителя из-за влаги, которая может поступить из дома.
Обшивка кровли
Скандинавская каркасно-щитовая технология строительства имеет, помимо всего прочего, и ту особенность, что прежде чем приступать к сборке пирога стен, при ее использовании обычно набивают кровельный материал на крышу здания. Ведь ОСБ, как известно не слишком устойчив к влаге. Обшивка же кровли защитит стены строящегося дома от дождя.
Обшивают крыши малоэтажных сооружений при использовании такой технологии обычно композитной черепицей. Этот материал отличается небольшим весом и выглядит очень стильно и по-скандинавски. Конечно же, при желании такие кровельные элементы можно заменить и на металлочерепицу. Ондулин и шифер при возведении скандинавских домов использовать для обшивки крыш не принято.
Конечно же, кровлю такого дома перед монтажом черепицы или материалов, имитирующих ее, следует гидроизолировать, а также утеплить, предусмотрев вентиляционный зазор. В качестве изолятора при этом лучше всего использовать минеральную вату. Фронтоны крыши таких домов обычно зашиваются ОСБ 9 мм.
Штучные и рулонные утеплители
К данному типу утеплителей относят минеральную вату и пенопласт. Они имеют преимущество в минимальном объемном весе. Этих материалов нужно использовать достаточно мало, чтобы сделать дом теплым (средний слой составляет 10-15 см в толщину).
Поэтому такой утеплитель не создает серьезной нагрузки на каркас перекрытия. Чтобы его установить, достаточно дополнительно использовать лишь тонкие доски или даже стружечные плиты, которые устанавливают на тонкие черепные бруски размером 30х30 мм.
На полученное напольное покрытие можно наносить также пенополиуретановый утеплитель. Хоть этот вариант имеет и много недостатков (необходимость привлечения посторонних людей и техники, дороговизна материалов), данный утеплитель считается наилучшим вариантом для утепления чернового пола на цокольном перекрытии.
Как только пена заканчивает образовываться, получается сплошное объемное покрытие, которое имеет достаточную жесткость и способность защищать элемент конструкции от повышенной влажности и других отрицательных явлений.

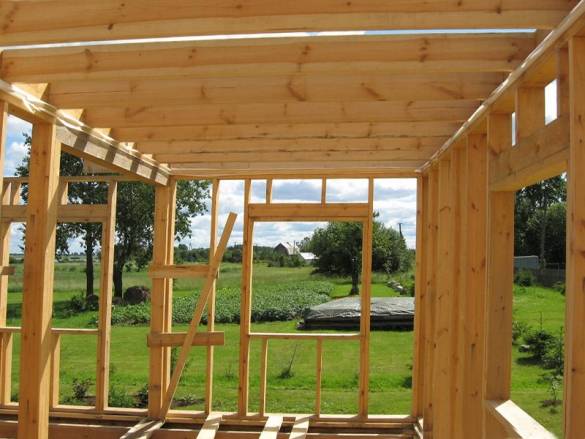

Каркасное домостроение
В каркасном домостроении, независимо от используемых материалов, будь то дерево, металл или бетон, основным элементом конструкции является несущий каркас, а не стены. Современные многоэтажки в большинстве возводят по монолитно-каркасной технологии, заливая арматурный остов бетоном, а стены заполняя кладочными материалами. В частном строительстве максимально распространены деревянные каркасы, несколько реже встречается ЛСТК (легкие стальные тонкостенные конструкции) или самодельные металлические каркасы из профиля.
Популярность древесины объясняется ее доступностью и простотой обработки, а по долговечности правильно собранный каркасник не уступает и каменным постройкам, что доказано рачительными европейцами.
Но определенные отличия наблюдаются.
Проект
При изучении проектов загородных домов, наших скандинавских соседей, финнов, шведов, норвежцев, можно увидеть что планировки внутреннего пространства в них более продуманны, а значит и более комфортны для проживания, чем в большинстве отечественных проектов. На мой взгляд, это объяснимо тем, что скандинавы имеет больший опыт строительства и проживания в частных домах, чем мы. Так же эти ребята умеют считать деньги, любят комфорт, но не любят переплачивать. Поэтому все пространство используется очень продуманно и сбалансировано. Мы сотрудничаем с пректировщиком Владиславом Воротынцевым, который обучался и работал в Норвегии.
Каркасные дома по канадской технологии
На портале множество умельцев, строящих «канадские» и «скандинавские» каркасники для себя, но есть и профессионалы, на счету которых десятки построек. Один из них – Roracotta (Владимир), «гуру» форума в сфере канадской (американской) технологии, щедро делящийся своим опытом в многочисленных темах. Строительство каркасного дома по канадской технологии, «канадца», выглядит следующим образом.
В Канаде и Америке только такой порядок стройки:
Для этой строительной технологии характерно не только возведение стен на платформе чернового пола, но и другие особенности:
Особое внимание профи советует обратить на крепеж
Правильно собранный каркасник не нуждается ни в каких металлических уголках и кронштейнах. Разве что для привязки (фиксации) крыши к стенам или отдельным «Т» соединениям лаг. Единственно, обвязку дома разрешено соединять специальными пластинами. Но никогда не видел, чтобы их использовали. Для крепления стойки в 100 мм в торец должно быть вбито два гвоздя (85 мм). На стойку в 150 мм – три гвоздя на каждую сторону. Для ветреных регионов добавляются специальные стальные ленты, которые прибиваются к стропилам, дальше, без разрыва – к обвязке и к самой стойке вдоль, гвоздями.
Для крепления элементов каркаса технология предусматривает применение гладких гвоздей. Использование витых или с насечками большей прочности не даст, а работать с ними сложнее.
В качестве обшивки практически везде применяется ОСП толщиной от 12 мм. На крыше, если расстояние между стропилами больше 60 см, укладывают толстую фанеру. Как и каркас, обшивку фиксируют гвоздями (45 мм), между листами оставляют деформационный зазор (2-4 мм). Плиты обеспечивают каркасу дополнительную жесткость, что позволяет обойтись без укосин. На стены плиты могут монтироваться как горизонтально, так и вертикально, но горизонтально, вразбежку, практичнее. На лаги и стропила плиты укладываются строго поперек.
В качестве основного утеплителя повсеместно применяется минеральная вата во всех разновидностях – она дешевле, чем ППС (в Канаде), и коммуникации в стенах с таким утеплителем вести проще. Пенопласт используется, если стены слишком тонкие, и ваты будет недостаточно для нормативного сопротивления теплопотерям. Также его комбинируют с ватой при утеплении перекрытий и для ликвидации мостиков холода по стойкам. Классический стеновой «пирог» канадского каркасника:
Изнутри наружу – ГКЛ, полиэтилен или целлофан на стойки и потолок, стойки с ватой, ОСП (9-12 мм), защитная мембрана, пенопласт на шурупы или специальные гвозди с широкими прокладками, если фасад штукатурный. Все. Не слушайте никого и не выдумывайте более ничего. Эта не новая схема, она проверена десятилетиями. По ней строятся все каркасники на Североамериканском континенте.
Перекрытия и крыша в скандинавской технологии
Какие же материалы используют для постройки междуэтажных перекрытий в скандинавском каркасном доме? Преимущественно пользуются двутавровыми клееными балками, они также могут быть прямоугольными в сечении. Для решения отдельных задач применяют и обычный деревянный брус. Верхний этаж имеет облегченное перекрытие, сделанное из досок.
Актуальная скандинавская технология строительства каркасного дома предполагает, что в проекте уже заложен тип ферм для устройства стропильного каркаса крыши. Фермы для крыши производятся промышленным методом, — владельцу остается купить их в готовом виде и установить.
Из-за четкой стандартизации монтаж делается просто, надежно и качественно. Фермам не обязательно опираться на внутренние несущие стены, хватает пары опорных точек по краям. Материалы для кровли в северных каркасных домах вполне обычны. Это может быть металлическая, натуральная или искусственная черепица, мягкая либо фальцевая кровля.
Кстати, кроме стропильных элементов, для скандинавских и норвежских каркасных домов заводы выпускают различные домокомплекты, то есть готовые крупные части строения. В этом кроется своеобразие монтажа по скандинавской технологии строительства каркасного дома, и также относительный минус. Из-за тяжести и габаритности деталей монтаж потребует привлечения рабочих и подъемной техники.
Каркасное домостроение
В каркасном домостроении, независимо от используемых материалов, будь то дерево, металл или бетон, основным элементом конструкции является несущий каркас, а не стены. Современные многоэтажки в большинстве возводят по монолитно-каркасной технологии, заливая арматурный остов бетоном, а стены заполняя кладочными материалами. В частном строительстве максимально распространены деревянные каркасы, несколько реже встречается ЛСТК (легкие стальные тонкостенные конструкции) или самодельные металлические каркасы из профиля.
Популярность древесины объясняется ее доступностью и простотой обработки, а по долговечности правильно собранный каркасник не уступает и каменным постройкам, что доказано рачительными европейцами.
Но определенные отличия наблюдаются.
Требования к теплоизоляционному материалу
Каркасы домов, возведенных по «канадской» технологии, собираются из плит OSB или дерева. Чтобы утеплитель не стал причиной порчи конструкций, он должен обладать достаточной паропроницаемостью – не менее 0,32 Мг.
Этому требованию в абсолютной мере соответствуют волокнистые теплоизоляторы – минераловатные материалы. Популярные синтетические утеплители, такие как пенопласт и аналоги на полимерной основе, нельзя применять в деревянных конструкциях по двум причинам:
- Во-первых, из-за отсутствия упругости теплоизолятор не сможет подстроиться под временные деформации древесины (усушка, увеличение объема). Как результат – образование трещин и мостиков холода.
- Во-вторых, пенопласт и его аналоги не дают «дышать» дереву. Это приводит к накоплению влаги, появлению плесени и гниению конструктивных элементов.
Выбирая, чем утеплить каркасный дом, помимо паропроницаемости, следует учесть и дополнительные свойства теплоизолятора. Приветствуется такие показатели:
- пожаробезопасность;
- экологичность;
- низкая теплопроводность;
- стойкость к усадке;
- минимальное водопоглощение.
Окна
Во-первых, скандинавские окна состоят из двух рам. Внутренняя рама деревянная с одинарным стеклопакетом. Наружная рама либо деревянная, либо из алюминиевого профиля, с двойным стеклопакетом. Во-вторых, створки открываются вовнутрь, а не наружу, как мы привыкли. Причём створки открываются одновременно, для чего на окне устанавливается специальный механизм. Применение таких окон сильно усложняет прямое заимствование технологии, так как скандинавские окна в России – большая редкость. Да и установка их своими руками – экзотика для нас. Однако адаптация в скандинавскую технологию всем привычных металлопластиковых окон из немецких профилей не ухудшит качества строительства. Ведь, по большому счёту, здесь дело только в привычке.
В чем уникальность скандинавского стиля?
Комфорт и рационализм во всем — то, что отличает эти северные строения от других. Типичный скандинавский каркасный дом можно узнать по:
- строгой геометрии;
- большим оконным проемам;
- двускатной неяркой крыше;
- лаконичности интерьера, отсутствию перегородок;
- такому же внутреннему дизайну, не имеющему кричащих цветов;
- использованию в строительстве исключительно экологичных материалов;
- малой этажности, так как дополнительной полезной площадью служат мансарды, террасы.
Сейчас к классическому стилю прибавился модерн. Если первый — образец строгости, то современные сооружения отличает та же простота, но допускается смягчение форм, линий.
Кровля и перекрытия
Учитывая что в основном в Скандинавии используются домокомплекты заводского производства, то наиболее распространена стропильная система из ферм на зубчатых пластинах (МЗП) заводского производства. Это решение очень выгодно для коммерческого строительства. Точно просчитанные нагрузки, заводское качество продукта и что самое главное — простой и быстрый монтаж кровли.
Большие мансардные фермы могут быть составными, для удобства транспортировки
Фермы бывают самых разнообразных и причудливых форм. Более того, мансардные и полумансардные этажи так же чаще всего реализуются через фермы. В этом случае ферма фактически представляет из себя единое целое из стропильной конструкции, стен мансарды и межэтажного перекрытия.
Установленные фермы.Там где 1.5 этажа — использованы мансардные фермы.
Монтируются такие огромные фермы уже при помощи крана и могут быть составными, если размеры ферм превышают стандартные «транспортные» размеры по габаритным ограничениям.
Небольшие же фермы, вполне можно смонтировать и без привлечения техники.
Монтаж фермы краном
Неоспоримое преимущество стропильных ферм в том, что для них, как правило, не требуется внутренних несущих стен. Следовательно расширяются возможности по планировке.
Часто для реализации сложных кровель используются такие материалы как клееный брус или LVL брус (ЛВЛ брус). Обычно когда стоит задача сделать какую то большепролетную безопорную конструкцию, рассчитанную на большую нагрузку
В кровельном «пироге» абсолютно всегда присутствует гидроизоляция, контр обрешетка и обрешетка. То есть, независимо от того, одноэтажный ли дом с холодным чердаком или мансардный этаж, кровля всегда делается с вентиляционным зазором.
Что интересно — для создания вент зазора используется не толстый брусок 50х50 как у нас, а рейка, толщиной 25-30мм
Обратите внимание на толщину контр обрешетки
Касательно кровельных покрытий. В отличии от Америки, где в 90% случаев делается мягкая черепица, в Скандинавии используются самые разнообразные типы кровельного покрытия — металлочерепица, фальцевая кровля, черепица всех мастей (натуральная, композитная и т.п.), мягкая черепица…
Единственное, что я не видел ни разу на скандинавских домах — это ондулина и ему подобных материалов.

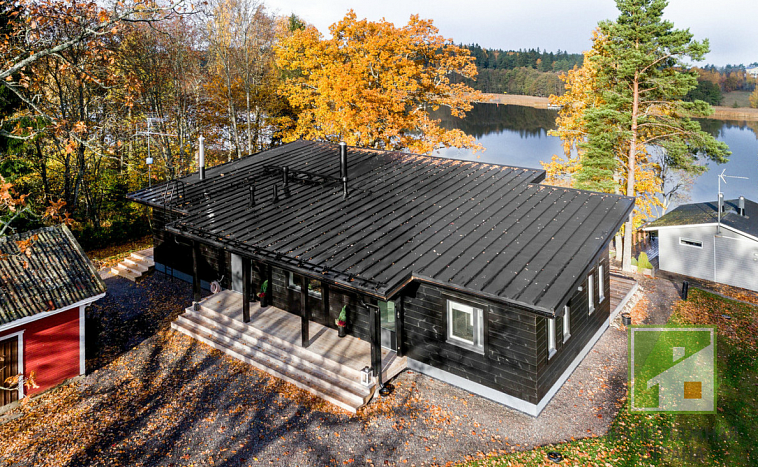

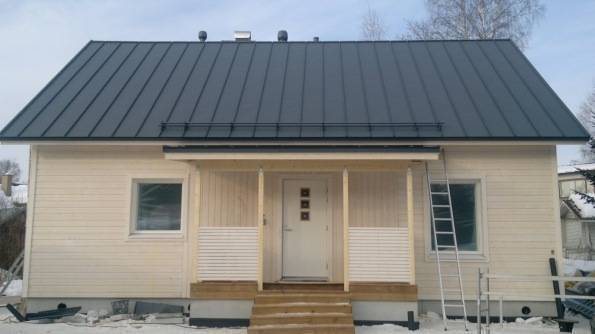

Фальцевая кровля — очень популярный вариант
Межэтажные перекрытия так же выполняются по разному, в зависимости от задачи. Могут быть использованы деревянные клееные двутавровые балки, клееный и ЛВЛ брус, фермы или простая доска
