Видеодомофон для квартиры: варианты беспроводных видов и с записью, принцип работы

Критерии выбора

Решив купить домофон в дом, пользователю необходимо познакомиться с основными характеристиками устройства, а также определиться с необходимыми функциональными возможностями

Если нужно обеспечить наблюдение за территорией с несколькими входами, то следует обратить внимание на девайсы с возможностью подсоединения дополнительных дисплеев

Не менее важным критерием выбора является размер монитора. Вполне очевидно, что чем он больше, тем проще будет рассмотреть посетителя. В продаже можно найти цветные и черно-белые дисплеи. Стоимость черно-белых устройств ниже, однако они способны хорошо справляться с поставленной задачей. Специалисты для увеличения уровня безопасности рекомендуют все же использовать цветные. Что касается дополнительного функционала, то здесь следует ориентироваться на собственные предпочтения.

Как пользоваться

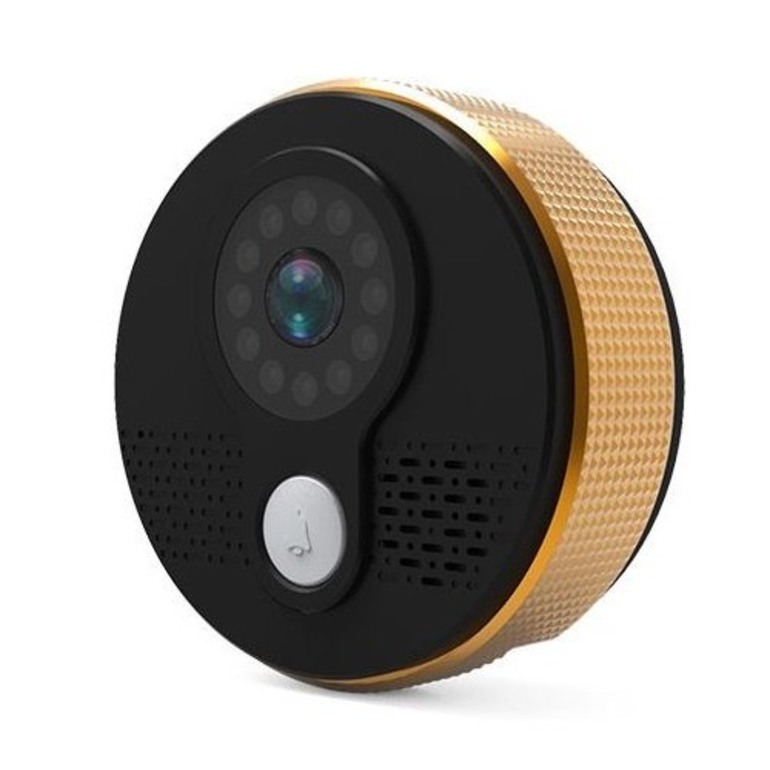

Беспроводной домофон рассчитан на эксплуатацию внешнего модуля в условиях улицы. Вызывная панель работает при температуре в диапазоне от –30?Cдо + 50?C.
Устройство монтируется на высоте 1,4 – 1,7 метра от земли. Не допустима установка под поток прямого солнечного света.
Запрещается подключение панели напрямую к сети 220 В, необходимо использовать адаптер. При отключении электроэнергии питание аппарата осуществляется от батареи.
Монитор и приемную трубку нельзя размещать в помещении с высокой влажностью.
Очищать экран можно сухой тканью без использования химических составов.
Не допускаются механические повреждения внешнего и внутреннего модуля.
Подключение, настройку и ремонт беспроводного домофона нельзя выполнять самостоятельно.

Практические советы по эксплуатации и установке видеодомофона в частном доме

Важные мелочи при монтаже и работе с системами домашнего контроля:

Если ваш дом еще на стадии строительства и вы собираетесь приобрести видеодомофон, проведите заранее все необходимые провода и розетку для его работы, до отделки стен;
В случае самостоятельного монтажа:
При покупке обязательно проверяйте исправность всех элементов комплекта видеодомофона для частного дома;
Провода надежнее паять, а не заматывать, в таком виде они не окисляются и не рвутся;
Инструкция обязательно русифицированная;

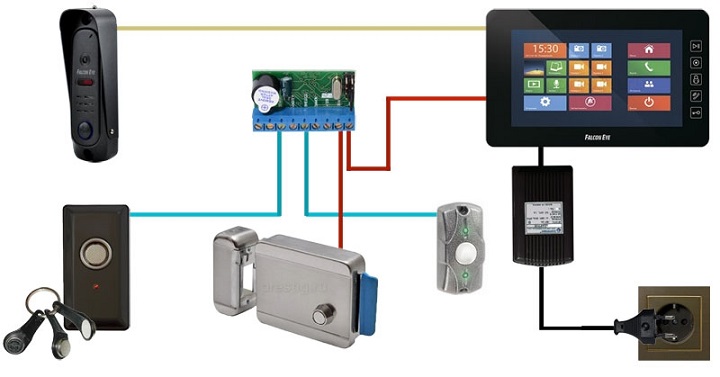

Для подсоединения в систему автоматизированного замка используется БУЗ (блок управления замком), если его нет в комплекте, докупите;

Накопительный блок питания (БУЗ)

Более дорогие экземпляры известных марок производятся с возможностью замены отдельных элементов. Разъёмы подключения проводов выполнены по одному стандарту. При поломке и необходимости замены какого-либо элемента, в более дешёвых образцах домофонного оборудования, подключение элемента другой марки затруднительно.

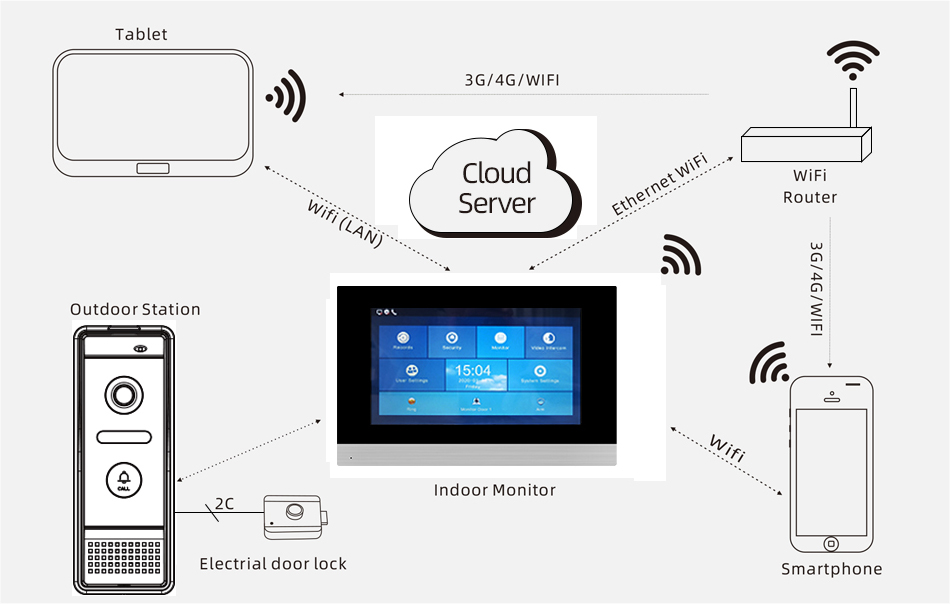

IP wi-fi видеодомофоны

IP wi-fi видеодомофоны так же можно отнести в разряд беспроводных устройств, работающих по каналу радиосвязи, но возможности таких устройств гораздо больше. IP домофон и его компоненты интегрируются в единую локальную сеть благодаря чему управление устройством возможно из любой точки мира. К такому домофону возможно подключение, имеющиеся на объекте системы ip видеонаблюдения с дальнейшем управлением через экран панели домофона.

IP домофон – новейший прорыв в области видеодомофонии, разрешение видеосигнала в которой может достигать небывалых высот вплоть до 4K. Единственный минус таких устройств – высокая цена.

На видео: Wi-Fi видеодомофон Tantos Marilyn

Какие основные типы домофонных устройств?

Координатные домофоны изготавливают такие компании:

Визит;
Цифрал;
Метаком.

Цифровые домофоны, обладающие большей скоростью потока, выпускают фирмы:

Маршал;
Кейман.

Это еще неполный список домофонов, так как изделия классифицируются и по странам-производителям. При покупке устройства, прежде всего, требуется выяснить, где будет установлен аппарат, так как многие фирмы выпускают изделия, адаптированные к определенным климатическим условиям. Российский потребитель отдает предпочтение таким компаниям:

Кенвей;
Коммакс;
Коком;
Квантум.

Обзор списка охранного оборудования свидетельствует о том, что именно домофоны этих производителей имеют ряд защитных механизмов, которые необходимы для климатических условий России. Эти изделия обладают устойчивым антивандальным корпусом со способностью выдерживать низкие температуры, а также все механизмы монтируются в специальный блок, который предотвращает попадание влаги внутрь. Каждый видеодомофон снабжается специальными адаптерами и выпрямителями тока, что позволяет бесперебойно функционировать изделию.

На видео рассказывается, как выбрать видеодомофон:

Ценовое предложение и характеристики аппаратов

Охранные устройства от разных производителей отличаются ценой и сложностью интерфейса. Средняя стоимость видеодомофонов приведена в таблице.

Тип модели	Цена в руб.
Визит	8500
Цифрал	4600
Элтис	9000
Тантос	9500
Коммакс	3300
Кивос	11800
Фалькон	6500
Самсунг	8350

Одним из самых востребованных видеодомофонов является устройство от компании Визит, которая производит этот тип оборудования уже более 10 лет. За это время изделие зарекомендовало себя как самое удобное, которое имеет полностью встраиваемую вызывную панель, что позволяет избежать проникновения влаги внутрь механизма, а также удобную систему подсветки и практически бесперебойный блок питания. Но при этом открыть дверь и проникнуть в подъезд может практически любой человек, имеющий универсальный ключ.

На фото – домофон с простой системой защиты

Производители видеодомофонов Цифрал постарались улучшить защиту за счет установки встроенного контроллера, который увеличивает степень непроходимости благодаря специальному считывателю: он распознает только коды, встроенные в базу устройства. Контроллер позволяет одновременно обслуживать до 200 абонентов.

Обзор узлов и механизмов говорит о том, что комплектующие наружные элементы выполнены из высокопрочной стали, и это создает лучшую защиту от незваных гостей. Единственным недостатком является постоянное перепрограммирование ключей для создания большей степени защиты.

На фото – вызывная панель Цифрал

Несмотря на достаточно небольшое количество абонентов, которое предоставляется для видеодомофонов Элтис, устройство способно дать довольно высокий уровень защиты. Этот аппарат применим для квартиры, но подойдет и для офиса с небольшим количеством сотрудников. Одно изделие может обслуживать 20 абонентов, а благодаря наличию бесконтактной базе ключей, предоставляется возможность не переживать за защиту помещения. Каждый сотрудник снабжается индивидуальным кодом, который можно восстановить в случае потери ключа.

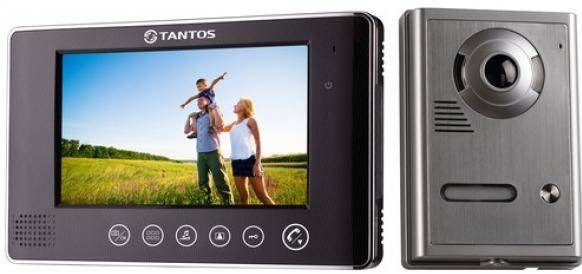

Высокий рейтинг аппаратов фирмы Тантос свидетельствует о самом органичном сочетании качества, цены, защиты и многофункциональности в одном устройстве. Этот тип видеодомофонов снабжен сразу двумя панелями вызова, встроенными и переносными видеокамерами.

На фото – устройство с богатым техническим оснащением

Наличие запасных входов к устройству позволяет подключить несколько мониторов, датчики движения и IP-камеры, что увеличивает обзор охраняемой территории. Аппарат, благодаря функции движения, может производить запись на переносной носитель в случае попадания в обозрение камер человека или автомобиля.

Обзор самых распространенных моделей свидетельствует о том, что каждое устройство обладает различным перечнем преимуществ, и выбор необходимого аппарата зависит только от потребителя. Новинки, поступающие на российский рынок, могут удивить даже самого требовательного пользователя.

Этапы монтажа и схемы подключения

Предположим, вы решили самостоятельно заняться установкой домофона

Не важно, что послужило этому причиной, – завышенные расценки монтажников или несогласие со сметой расходов в целом. Весь процесс, для простоты реализации, разбивается на отдельные этапы

К ним относятся:

Коммутация с наружной вызывной панелью. Начать лучше от квартиры, постепенно двигаясь к распределительному щиту на площадке. Кабель укладывается в специальном рукаве – пластиковом или металлическом. Задача заключается в подведении провода к коммутационному модулю или непосредственно к наружному блоку, расположенному у входа в подъезд.
Монтаж трубки. Заранее определяют место установки, так, чтобы хозяевам было комфортно пользоваться (сбоку от входной двери в квартиру). Держатель крепится к стене, дверному косяку саморезами или дюбелями быстрого монтажа.
Непосредственно подключение. Открыв панель трубки, можно обнаружить электрические контакты (зажимные клеммы). Если их 2, то предусмотрена установка одного терминала, 4 контакта говорят о возможности монтажа дополнительной трубки.

Данный способ описывает «длинный» путь, предусматривающий управление электрозамком на входной двери в подъезд. Но существует и упрощенный. Для его реализации вызывной модуль устанавливается на площадке, а внутренний блок используется для видео (аудио) связи с посетителем.

Кнопка выхода и вызывной панели

Вызывная панель – это специальный клавиатурный блок с датчиком для магнитного ключа. Может оборудоваться дисплеем, упрощающим набор кода вызываемого абонента. Монтируется снаружи подъезда, должна сохранять работоспособность в условиях пониженной температуры, осадков.

Тип монтажа – потайной, панель утапливается в поверхность. Для этого потребуется поработать электроинструментом, создавая необходимое углубление. Кнопка выхода, напротив, находится внутри квартиры. Часто размещается на панели держателя трубки (самой трубке). Посылает сигнал на запорное устройство (электромеханический замок) для открытия двери.

Блок коммутации и питания

Данное устройство обеспечивает все модули энергией, трансформируя ее из получаемых в бытовой сети 220 Вольт в требуемые для функционирования устройства. Обычно это 12 Вольт. А от того, какое напряжение в домофоне, насколько этот параметр стабилен, зависит работоспособность системы.

Коммутационный блок сводит сигналы от разрозненных трубок, обеспечивает их связь с вызывной панелью и электрозамком.

Часто размещается на площадке, в специальном щитке. При его установке соблюдаются требования электробезопасности.

Электромагнитный замок

Один из узлов системы, обеспечивающий безопасность жильцов. В нормальном состоянии ток подается на катушку, препятствуя открытию двери. По сигналу с вызывной панели (после воздействия магнитного ключа) или по команде из квартиры замок обесточивается, отпуская пластину двери.

Схема подключения магнитного замка домофона предусматривает прокладку питающего кабеля к распределительному щитку (сетевому адаптеру). По типу замки могут быть накладными или врезными, это влияет на объем работ по установке. Основное условие – точность и аккуратность. Полностью смонтированный замок должен обеспечивать притягивание ригеля, а после подачи управляющего сигнала – четкое срабатывание, открытие двери.

Трубка

Относится к стандартному оборудованию, имеет унифицированную конструкцию. Внешне напоминает проводной телефон упрощенной конструкции, с микрофоном, динамиком, но без наборной панели. Монтаж трубки сводится к выбору места размещения. Еще он должен обеспечивать надежную фиксацию в нерабочем положении, удобство пользования.

Кабели

Поскольку работа домофона связана с электричеством, для его подключения используются кабели. Это может быть комплектная или отдельно приобретенная продукция. Для электрозамков нужен силовой кабель сечением не менее 2х0,75 квадратных миллиметра. Например, ШВВП. Для коммутации используются кабели «витая пара», слаботочные. Рекомендации можно найти в руководстве по эксплуатации домофона.

Подключение

При подключении домофона, трубок соблюдается полярность. Если проигнорировать данное условие, то, как минимум, устройство будет работать нечетко, с помехами. А то и откажет. Для правильной коммутации руководствуются схемой, используют тестер. Все зажимные, клеммные контакты окончательно затягивают.

Пусконаладочные работы

После завершения монтажа остается отрегулировать срабатывание замка (выставить зазоры), добиться четкой реакции на нажатие управляющей кнопки из квартиры.

Необходимость видеодомофонов и использование

Безопасность играет важную роль в жизни человека. Домофон в границах своих возможностей помогает ее обеспечить.

Контроль доступа, отсекающий незнакомцев, навязчивых коммивояжеров, рекламщиков, неприятных соседей и прочих неадекватных личностей.
Информация обо всех, кто приходил в отсутствие хозяина или был сфотографирован при разговоре. Функция актуальна для камер с датчиком движения — экономит место на диске и записывает все движущееся в зоне видимости.
Спокойствие за детей. Никто не сможет притвориться родственником, ребенок откроет дверь лишь безусловно знакомому человеку.
Возможность контролировать видеодомофон откуда угодно через программу смартфона. Некоторые модели позволяют и это.
Возможность контроля обстановки. Можно убедиться, что в коридоре, на улице все тихо, и только тогда отпускать ребенка погулять.

Многотрубочные домофоны позволяют расположить несколько внутренних панелей по всему дому. Не придется спускаться со 2 этажа, чтобы посмотреть, кто стоит возле ворот. Вместе с видеопанелью возможно подключение аудио-модели. С интеркомом можно общаться по всему дому и даже дать вызов на уличный аппарат.

Особенности многофункциональных домофонов

В последнее время новые системы видеорегистрации стали значительно более доступными, нежели были еще несколько лет тому назад, поскольку уровень технологического развития неуклонно поднимается.

Благодаря более совершенным модулям памяти появилась возможность выполнять запись с видеодомофона на жесткий диск, причем именно тогда, когда датчик фиксирует движение. Более совершенная матрица позволяет четко фиксировать даже лицо человека, стоящего на площадке или же перед подъездом, так что всегда можно отследить тех, кто подходил к дому.

Удаленный контроль

Россияне сегодня уже в полной мере оценили преимущество использования смартфонов, которые не только позволяют общаться с визитерами, но и дают возможность контролировать происходящее у калитки частного дома или же в подъезде.

Именно поэтому рекомендуется при покупке видеодомофона заблаговременно узнать у специалистов, поддерживает ли аппарат данную функцию. При поездке на дальние расстояния и частом отсутствии хозяев в доме это может оказаться очень полезным.

Особенности ЖК-матрицы

Многие современные видеодомофоны поддерживают многоканальную видеосистему, что позволяет подключить не одну, а несколько камер к одному устройству. Это очень актуально для компаний и фирм, производственных баз и центров, которые имеют большую площадь, подлежащую наблюдению.

В таком случае современная система доступа выполняет еще и роль видеоохраны, заменяя таким образом дополнительные камеры наружного или внутреннего видеонаблюдения.

К выбору камеры также следует подойти со всей ответственностью, поскольку только видеодомофон с записью видео высокой четкости может фиксировать лицо человека. Сегодня многие предпочитают брать такие видеодомофоны с цветным дисплеем, поскольку они стали намного доступнее.

Помимо удобства и практичности, цветная картинка еще и намного лучше принимается человеком, нежели черно-белая. Многие иностранные компании уже не производят домофонов с однотонными дисплеями, поскольку спрос на них на современном рынке значительно снизился.

Приобретение IP домофона

Поговорка гласит, что были бы деньги, а купить всегда успеете. Она очень применима к покупке интеллектуальных домофонов. Приобрести его можно в проверенной фирме или поискать вариации в интернете. Организаций по продаже IP домофонов появляется все больше, и между ними налаживается серьезная конкуренция. Поэтому каждый стремится заполучить как можно больше клиентов и согласится на все условия.

Качество продукции незначительно отличается у разных компаний, поэтому особо заострять выбор на этом не стоит. Конечно, можно приобрести продукцию иностранных производителей. Однако, она вряд ли будет обладать русским интерфейсом, что скажется на настройке домофона. Настроить его сможет только специалист, знающий языки.

Эксплуатация

Основная рекомендация по установке домофона с функцией видеозаписи – бережное обращение с устройством.

Если планируется использовать проводное устройство, при его установке обязательно убедитесь, что вас не ударит электрическим током – проводка не должна быть с поврежденной изоляцией.

Не повредите контрольную пломбу, иначе вам откажут в гарантийном ремонте устройства.

В процессе эксплуатации домофон нужно беречь от сильных ударов по корпусу, а также по любым его функциональным блокам.

Не рекомендуется дотрагиваться до прибора мокрыми руками: влага может попасть внутрь и повредить важные детали устройства коротким замыканием.

Готовый видеофон или модуль сопряжения

Производители недорогих, широко распространенных устройств не выпускают готовые видеофоны. Практически все фирмы, реализующие и устанавливающие системы контроля доступа, переделывают аудиоустройства. Аппараты закупают оптом, затем переделывают, встраивая в каждый внутренний адаптер. Такие видеодомофоны для подъезда имеют ряд очень существенных недостатков.

На переделанные устройства не распространяется гарантия производителя.
При выходе такого аппарата из строя, нужной запчасти придется ожидать несколько недель. Ремонт обойдется в значительную сумму, сравнимую со стоимостью всей системы контроля. В период ожидания доставки вышедшего из строя узла и ремонта, для того чтобы впустить гостя, придется каждый раз спускаться и открывать дверь подъезда вручную.
Переделанные аппараты подвержены ошибкам и сбоям, они чувствительны к помехам. Слышимость и качество видеосигнала очень часто оставляет желать лучшего.

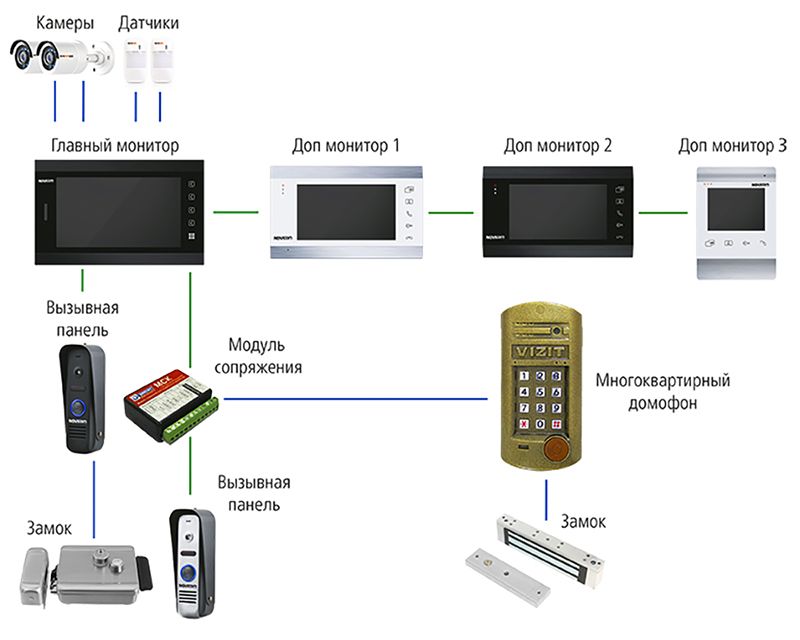

Существует альтернативное, недорогое решение – купить сопрягающий внешний адаптер, совместимый с подъездной системой.

Преимущества внешнего блока сопряжения видеодомофона с подъездным домофоном:

Схема подключения видеодомофона к подъездному домофону не требует разборки и внесений изменений в конструкцию последнего. Гарантия производителя на аудиоустройство сохраняется. Адаптер монтируется в панель, где расположен монитор, или в распределительный слаботочный щит.
Возможность подключить видеодомофон к подъездному устройству своими руками. Снять или установить адаптер может даже неспециалист. Достаточно выполнить подключения точно по схеме.

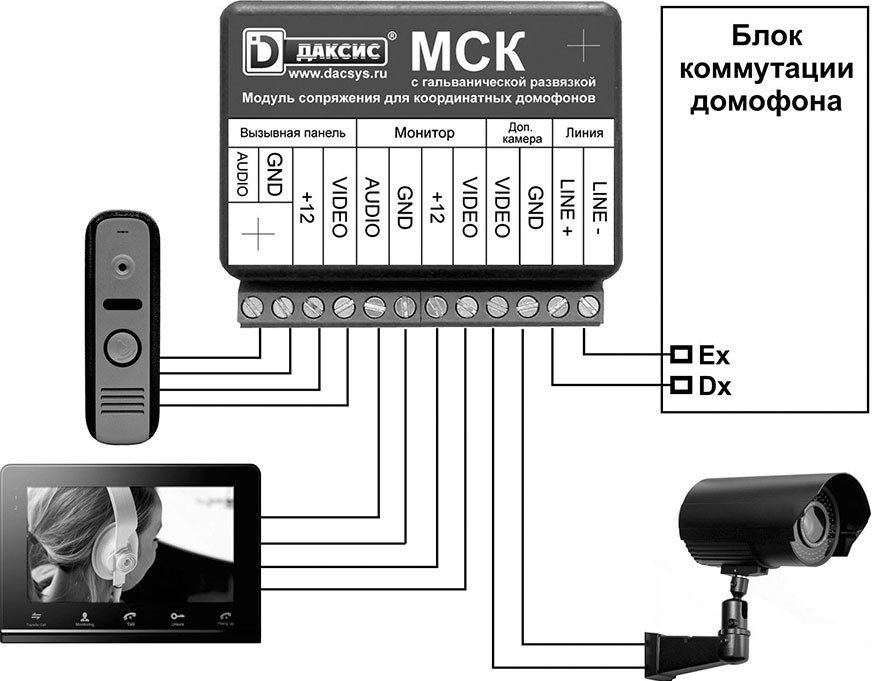

Схема подключения есть в технических документах модуля сопряжения и видеофона.

Относительно невысокая стоимость адаптера. В случае выхода его из строя, можно дешево купить такой же или аналогичный модуль.
Возможность подключить к одному модулю нескольких панелей и дополнительных видеокамер. Такие видеодомофоны для квартиры с подключением к подъездному домофону целесообразно купить на несколько абонентов.
Небольшие габариты. Выносной адаптер легко помещается за панель монитора или слаботочную часть распредщита.
Возможность регулировки яркости изображения, громкости звука на видеомониторе, блоке сопряжения.

Подключение и установка

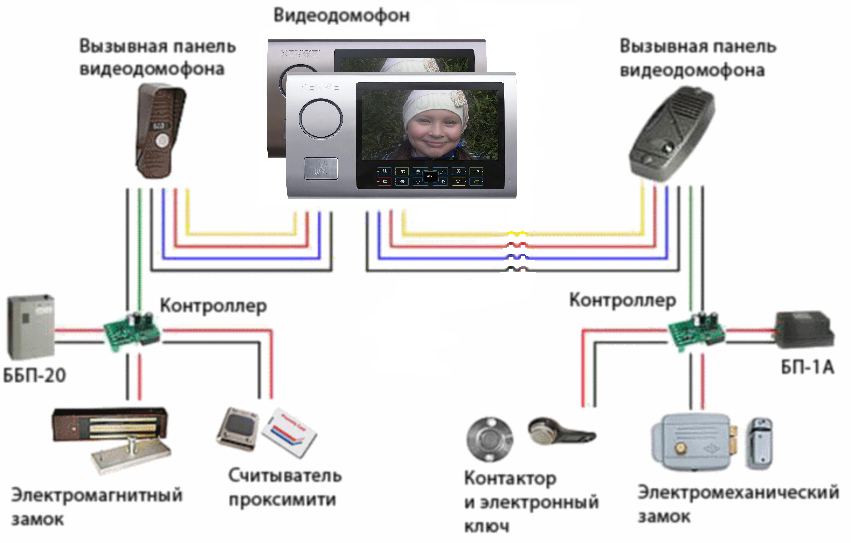

Схема подключения

Устанавливают видео домофонные системы для квартиры в месте, где их будет удобно обслуживать. Обеспечивается бесперебойная подача электричества к блоку питания, иначе прибор остановится при отключении сети. Монитор крепится рядом со входом с помощью фиксатора.

Прокладывают кабели, каждый из которых предназначается для определенной работы. Провода заключаются в специальные короба, после прокладки к ним подсоединяется камера.

Каждая жила четырехпроводного устройства выполняет собственные функции:

зеленый — монитор;
желтый — звук;
белый — видео;
красный — электропитание.

Подключение выполняется в зависимости от вида монитора, поэтому нужно действовать по инструкции.
