Как самому поставить камеру видеонаблюдения в доме и квартире

Какие бывают виды камер домашнего видеонаблюдения?

Все устройства домашнего видеонаблюдения разделяются на камеры:

• для внешнего использования;
• для внутреннего размещения.

Это совершенно два разных типа устройств, поскольку на улице камера должна быть защищена прочным корпусом, выдерживать критические температуры, излучение ультрафиолета и не бояться влажной среды.

К видеокамерам, предназначенным для установки только внутри помещений, требований на порядок меньше. Поэтому здесь производителями чаще всего во главу угла ставится эффектный дизайн.

В зависимости от типа регистратора, они могут обладать следующими полезными функциями:

• при наличии аккумулятора камера может долгое время находиться в режиме ожидания, и ее не нужно ежедневно заряжать;
• даже при отключении аккумулятора запись будет сохранена на карту памяти;
• при покупке модели с предварительной фиксацией записи, можно получить картинку заранее и попытаться предотвратить преступление, ведь порой несколько секунд имеют значение;
• размеры регистраторов различаются от средних до очень мелких, что позволит сделать их практически незаметными.

Размещают устройства видеонаблюдения как внутри домов и квартир, так и снаружи: в подъездах, у гаража и со стороны улицы.

Камера в общественном месте

Обычно видеоконтроль за магазином или отделением банка ведется при помощи габаритных устройств, которые трудно спрятать из зоны видимости посетителя. Такие камеры способны менять угол обзора, к ним подсоединены массивные шнуры, они часто оснащены мигающими датчиками красного цвета. Всё это усложняет задачу по маскировке, но не делает её нереальной.

Как сделать устройство незаметным:

• Доработав корпус оборудования при помощи умелых мастеров, можно получить в результате нечто похожее на датчик противопожарной безопасности помещения. Как показывает практика, люди не обращают внимания на подобные объекты на территории торгового центра или кафе.
• В ресторанах и подобных заведениях также можно замаскировать камеру при помощи массивных вазонов с цветами. Желательно, чтобы такой предмет декора находился в зоне недосягаемости или в месте скопления других стандартных предметов, не привлекающих особого внимания посетителей.
• Вмонтировать устройство в корпус системного блока компьютера. Такой вариант отлично подойдет для слежки вблизи касс.

Уличная видеокамера

Установка камеры внешнего слежения с её дальнейшей маскировкой – задача не из простых, поскольку подобное оборудование всегда имеет внушительные размеры. Даже обычный прохожий заприметит выступ (короб) на фасаде здания. Что уж говорить об опытных злоумышленниках?

Но сдаваться не стоит, ведь на кону стоит повышение уровня безопасности охраняемого объекта. Специалисты рекомендуют несколько оптимальных способов маскировки устройства:

• Установить оборудование в корпус домофона (в виде дополнительной камеры).
• Спрятать камеру в муляж кормушки для птиц. Самое главное, чтобы не было видно проводов, иначе у преступного лица резко поднимется настроение.
• Спрятать камеру за резными наличниками окон.
• Вмонтировать оборудование для видеосъемки в почтовый ящик.

Перед установкой системы видеоконтроля рекомендуется посоветоваться с юристами, поскольку не каждое пространство считается частным, а ведение съемки на улице без оповещения граждан строго наказывается законом.

Определение точек установки видеокамер

Самым ответственным и трудным этапом при создании системы уличного видеонаблюдения является выбор точек установки видеокамер, так как необходимо не только обеспечить наблюдение за требуемой зоной придомовой территории, но и учесть множество дополнительных технических требований. Ведь необходимо не только выбрать надежную поверхность для крепления видеокамер, но и минимизировать длину кабелей, через которые подается питающее напряжение и передается видеосигнал на активное оборудование. Кроме того необходимо исключить попадание прямых солнечных лучей в объектив видеокамер и падение глыб снега с крыши дома. Необходимо еще подумать о защите видеокамер и активного оборудования от воров и вандалов.

Проектирование системы видеонаблюдения за придомовой территорией начинается с ее обхода и изучения зон наблюдения. После обозначения предполагаемой точки установки видеокамеры нужно взять любой фотоаппарат (подойдет даже мыльница с Zoom) и став у стены под намеченным местом установки видеокамеры посмотреть, как выглядит зона, за которой требуется наблюдать на экране фотоаппарата. Изменяя с помощью системы Zoom фокусное расстояние объектива фотоаппарата можно с большой достоверностью определить, насколько удачно выбрана точка для установки видеокамеры. Таким простым способом можно определить не только точки установки видеокамер, но и их количество. В дополнение, зная диапазон изменения фокусного расстояния объектива фотоаппарата, можно будет прикинуть, какое фокусное расстояние должен будет иметь объектив видеокамеры.

После выбора точек установки видеокамер и нанесения их на план придомовой территории получилась схема уличного видеонаблюдения, представленная на чертеже.

Как видно на схеме, система из трех видеокамер позволит с перекрытием обеспечить видеонаблюдение за всей придомовой территорией, включая шлагбаумы, входы в подъезды, стоянку автомобилей и наблюдение за местами установки самих камер. Как показала практика, для детального наблюдения за входом в пятый подъезд и расположенной рядом с ним автостоянкой необходима установка четвертой видеокамеры (ее нам обещали установить арендаторы, поэтому в рамках этого проекта камера отсутствует).

КАК СДЕЛАТЬ ВИДЕОНАБЛЮДЕНИЕ В КВАРТИРЕ СВОИМИ РУКАМИ

Квартира оборудуется системой видеонаблюдения, наверное, проще всего:

• во-первых, нужны только внутренние видеокамеры;
• во-вторых, в квартире все под рукой: интернет, электроэнергия, компьютер.

Единственное что может доставить неудобства любителям работать своими руками, так это необходимость сохранения интерьера. Если уж никак не получится проложить кабели и провода скрытно, то придется остановить свой выбор на беспроводном видеонаблюдении.

Многие для установки в квартире предпочитают именно такой тип оборудования, поскольку его проще (с некоторыми оговорками) установить скрыто.

Установка в квартире скрытого видеонаблюдения может обуславливаться различными причинами, но принципы, нормы и правила монтажа остаются неизменными. Самое сложное — скрытая установка камеры видеонаблюдения, остальные вопросы решаются значительно проще.

Для любой системы, вне зависимости от места ее установки, существуют общие вопросы выбора и монтажа оборудования. Основным из них является расчет блока питания для камер видеонаблюдения. По указанной ссылке можно посмотреть как теоретические вопросы организации питания, так и конкретные примеры расчета блока.

  *  *  *

2014-2023 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Скрытое видеонаблюдение

Часто возникают ситуации, когда вместо обычного видеонаблюдения требуется скрытая съемка пространства, как пример, такой метод потребуется при установке камеры на даче, во-первых для ее защиты от кражи и во-вторых, чтобы она могла спокойно наблюдать за пространством, в котором будут отсутствовать хозяева на протяжении длинного промежутка времени.

Однако есть ограничения на использование подобной камеры, законы нашей страны запрещают следить за людьми без их ведома. Поэтому в месте установки скрытого видеонаблюдения стоит установить различные предупреждающие наклейки и знаки, чтобы люди поняли, что здесь стоит секретная видеокамера.

Не беспокойтесь, если эти знаки увидят преступники, камеры обнаружить они все равно не смогут, а вы никак не нарушите и сделаете все самым законным образом.

Для начала надо купить регистратор и сами видеокамеры, но они будут необычными, это мини-камеры, их можно закрепить во множестве мест и требуется очень тщательно замаскировать, к слову, скрывать от посторонних глаз можно и обычные камеры. Все камеры нужно установить так, чтобы до них даже при обнаружении было невозможно добраться, помимо этого требуется защитить их от влияния погоды и прочих явлений природы.

После проводим подключение с помощью проводов или сети, в зависимости от ваших предпочтений, затем занимаемся настройками системы, если отправлять данные нужно на большое расстояние, то подключаем хороший Интернет, а также приобретаем роутер и модем с поддержкой 4G или 3G.

В некоторых случаях передача данных по Интернету не нужна, в таком случае к системе можно подключить жесткий диск с высокой емкостью и сделать так, чтобы камера записывала видео, только при появлении в поле зрения движущихся объектов.

Когда вы отправитесь на дачу в следующий раз, то возможно узнаете много нового о своих соседях или неожиданных посетителях. Может человек, который казался вам нелюдимым и чуть ли не маньяком на самом деле является вполне интересным и приятным местным жителем, или на ваши грядки почти ежедневно прибегало стадо оленей и питалось растущей на них травой.

Беспроводное наблюдение

Данный способ заключается в покупке видеокамеры и записывающего устройства DVR с картой памяти, оттуда запись отправляется на нужное нам устройство. Данный метод также не требует большого количества проводов, передача файлов ведется с использованием радиоканала, сигнал можно получать на расстоянии до 0,2 км, а в небольшом помещении он может проходить через 1-2 стены. Данный способ отлично подойдет дачам, квартирам и мелким офисам. Цена на комплект для передачи данных на смартфон начинается от 7000 рублей, подключить его можно следующим способом:

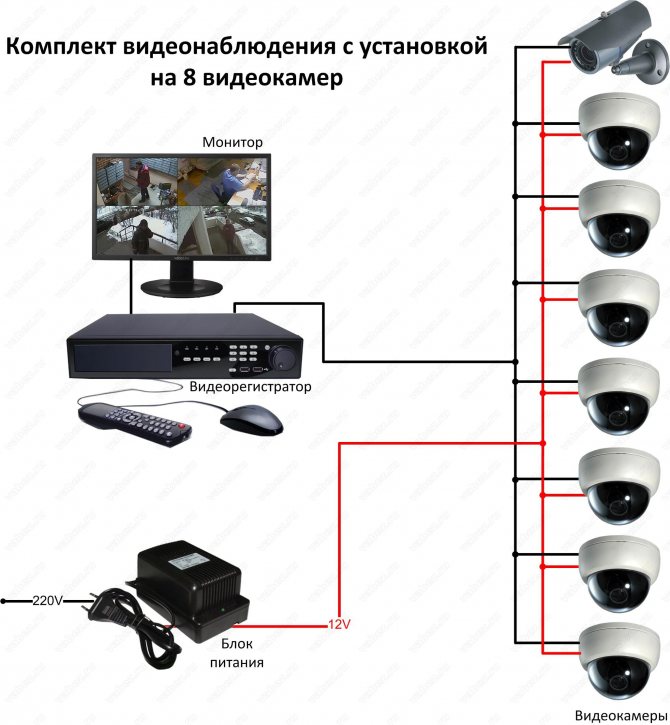

1. Для начала необходим монтаж самой камеры и ее соединение с источником питания, им может быть блок или батарея «Крона», в обоих способах камера будет работать около 4-6 часов. Вместе с основными источниками энергии можно использовать и дополнительные, например, аккумуляторы;
2. Далее происходит запитывание рекордера с помощью сети, после подключаем к нему любой экран или можно даже использовать телевизор, часть камер имеет еще и микрофон, поэтому вы вполне может и слушать место слежки. Как только камера или камеры будут включены, на экране появятся изображения с них;

Запись ведется на карту памяти или HDD, запись может проводиться при наличии человека в зоне видимости, по расписанию или вестись постоянно, помимо этого к камере можно подключить датчик сигнализации, который используется для охраны или защиты от пожаров и сирену, которая станет активной, как только появится сигнал с датчика.

При желании можно получать сигнал о проблеме сразу на свой смартфон, но для этого потребуется установка GSM-сигнализации, которая состоит из специального блока и самой SIM-карты.

Виды систем наблюдения

Если рассматривать систему видеонаблюдения в общем порядке, классифицируя их по способу применения и назначению, то их можно разделить на несколько основных видов:

1. Наружная или уличная – один из самых распространенных видов, для которого характерна установка камер видеонаблюдения на улице, в подъезде, на фронтонах зданий, возле метро, банков, аптек, магазинов, торговых центров и т.д. Большинство из них мы не видим или не обращаем на них внимания, ведь их размер не большой, а устанавливают их на значительном расстоянии. О них могут свидетельствовать уведомляющие таблички с надписями или специальными значками, дающие право посетителям самим решать находится в этом помещении или нет. Для установки такой системы необходимо уведомить не только посетителей, но и работников предприятия, а также прописать эти меры и их обоснование в трудовом договоре. Камеры для внешнего наблюдения подбираются с коррозионностойким корпусом, и с фокусировкой объектива, настроенной на необходимое расстояние. В более дорогих вариантах настройка камеры осуществляется на расстоянии, и снабжена трансфокатором, который настраивает фокус объектива автоматически или вручную. Для хранения данных большинство организаций выбирают для этой системы локальный или специально приобретенный сервер в Интернете;
2. Внутренняя или домовая – наиболее знакомый и примечательный вид видеонаблюдения, который сегодня может себе позволить практически любой человек. Домовое видеонаблюдение охватывает четко заданное внутреннее пространство дома, дачи или квартиры и применяется для защиты от грабителей. Нередко такие системы дополняют датчиками движения и системами сигнализации. Камеры для этих систем плохо переносят перепады температур, и приспособлены в основном для отапливаемых помещений. Но это отнюдь не отменяет всевозможных дополнительных функций, как например, инфракрасная подсветка, микрофон, модуляторы, тепловизоры, усилители и т.д. Основное преимущество – доступность оборудования, в том числе бюджетных вариантов типа дверных видеоглазков, домофонов и аналоговых или IP-миникамер слежения, комплексная сборка которых не очень сложна. Сегодня, благодаря доступности бюджетных цифровых WEB-камер, это вполне по силам сделать своими руками и без особых познаний в электронных системах;
3. Системы для охраны объекта – снискали не менее широкую популярность среди различных административных, государственных и коммерческих учреждений, требующих повышенные меры безопасности. Основное назначение – охрана периметра, прилегающей зоны и внутренних помещений заданного объекта. Применяются в самых разных структурах, как правило имеют антивандальный корпус, и подключены к локальным серверам охранных служб или компаний. Благодаря им предпринимаются самые действенные меры по обеспечению безопасности людей и материальных ценностей на объекте. В большинстве случаев эти системы представляют собой комплекс из нескольких камер, изображение от которых выводиться на один централизованный экран. И для того, чтобы легче было бы уследить за непредвиденными изменениями, применяются дополнительные сопутствующие элементы, как например, датчики движения или изменения температуры. Программное обеспечение позволяет при нарушении выводить практически мгновенно изображение из зоны проникновения на полный экран, и реагировать на него незамедлительно. С помощью охранных систем предприятие может также контролировать не только внешние факторы угроз, но и эффективность использования рабочего времени персоналом, предотвращать небольшие хищения на рабочих местах, избегать случаи промышленного шпионажа и вовремя реагировать на возникновение техногенных аварий и несчастных случаев на производстве.

Наблюдение через веб-камеру

Это довольно ограниченный способ слежения, так как длина провода большинства веб-камер очень короткая, поэтому способ подойдет только для камеры находящейся вблизи компьютера, но все же данную проблему можно решить, используя USB-удлинитель.

Благодаря веб-камере можно следить за минимальной территорией рядом с жильем: подъезд, пространство за окном, территория перед домом, машиной. Этот вариант самый простой, так как соединить веб-камеру и ПК может любой пользователь со средними знаниями компьютера. Также можно сказать и об экономии: для работы потребуется только 1 веб-камера и стоить она может от 400 рублей.

Ниже будет описан способ подключения недорогой веб-камеры к компьютеру для слежения:

1. Для начала подсоединим камеру к ПК и установим на него программу для работы с устройством;
2. После установки на экране можно увидеть то, что наблюдает веб-камера;
3. Затем надо поставить камеру в нужное место, настроить при необходимости запись при движении, отметить мышкой область, при попадании предметов в которую появится сигнал тревоги и отправится сообщение на вашу электронную почту, чтобы ложное срабатывание не беспокоила, нужно поработать с чувствительностью камеры;

Домашняя видеокамера в квартире

Небольшое оборудование для записи можно разместить в различных местах. Правильная маскировка камеры позволит вести наблюдение за происходящим в квартире, не привлекая при этом внимания со стороны гостей, детей или домработницы.

Оптимальные места:

1. Короб для рукоделия. Миниатюрный девайс прекрасно уместится в емкости для ниток, пуговиц и прочих деталей декора. Если в коробе уже имеются прорези, нужно лишь установить камеру так, чтобы её объектив хорошо захватывал помещение. Если короб цельный, придется сделать в нем отверстие самостоятельно.
2. Настольный торшер с абажуром. В данном случае этот предмет интерьера выступит лишь прикрытием. Крепить камеру к самой лампе не нужно. Лучше установить её на полке сзади.
3. Искусственные цветы. Если в доме наличествуют корзинки с текстильными цветами, можно разместить камеру внутри букета. Главное, чтобы его не трогали домочадцы или наемные работники.
4. Книжная полка. Миниатюрную видеокамеру можно прекрасно спрятать среди книг, журналов или рамок с фотографиями. Здесь нужно учитывать лишь один очень важный момент – высоту размещения устройства. Помещение должно хорошо захватываться объективом модного девайса.
5. Мягкие игрушки. Выберите интерьерную игрушку или статуэтку, наиболее подходящую для маскировки камеры. Устройство можно спрятать непосредственно за предметом, хотя некоторые пользователи предпочитают вшивать видеокамеру прямо в игрушку.
6. Подоконник. При достаточно низком размещении подоконника можно легко спрятать устройство записи. В идеальном случае корпус камеры должен совпадать по цвету со стеной. Камеру также можно спрятать в коробе для батареи, но подальше от высоких температур.
7. Различные датчики движения или пожарные сигнализации.
8. Другие варианты. Обратившись к специалистам, вы сможете не только узнать о необычных способах маскировки камеры видеослежения, но и получить готовый результат в короткие сроки. Мастера нередко монтируют камеры в шкафчики со счетчиками или в стены – там, где находятся выключатели света.

Если нужно установить видеокамеру в спальне, можно выбрать для маскировки такие предметы, как часы, картины, настенные фоторамки, прикроватные светильники, карнизы.

В комнате, где стоит компьютер, легко спрятать камеру, вмонтировав её в старый стереодинамик. Туда поместится устройство малых и средних габаритов.

В том случае, если ваш бюджет позволяет раскошелиться на новое технологичное изобретение, можно отдать предпочтение покупке зеркал с уже встроенными в них устройствами слежения. Подобная покупка одновременно послужит прекрасным украшением интерьера, выполняющим сразу несколько очевидных функций.

Сегодня это сможет сделать каждый

Михаил Горелов, заместитель директора охранной компании «Альянс-безопасность»

Чаще всего видеонаблюдение нужно установить, условно, на даче или в загородном доме, а не на каком-то правительственном объекте повышенной важности (вроде атомной электростанции). Следовательно, строить полноценную инфраструктуру видеонаблюдения — совершенно не обязательно. Наверное, никто не будет спорить, что в нашем случае для пользователя главным является:

Наверное, никто не будет спорить, что в нашем случае для пользователя главным является:

• Цена проекта;
• Простота его реализации;
• Удобство пользования.

Исходя из этого, мы можем пойти по очень простому сценарию, благо, стремительно развитие техники в этом направлении нам в этом поможет.

Итак, нам понадобится:

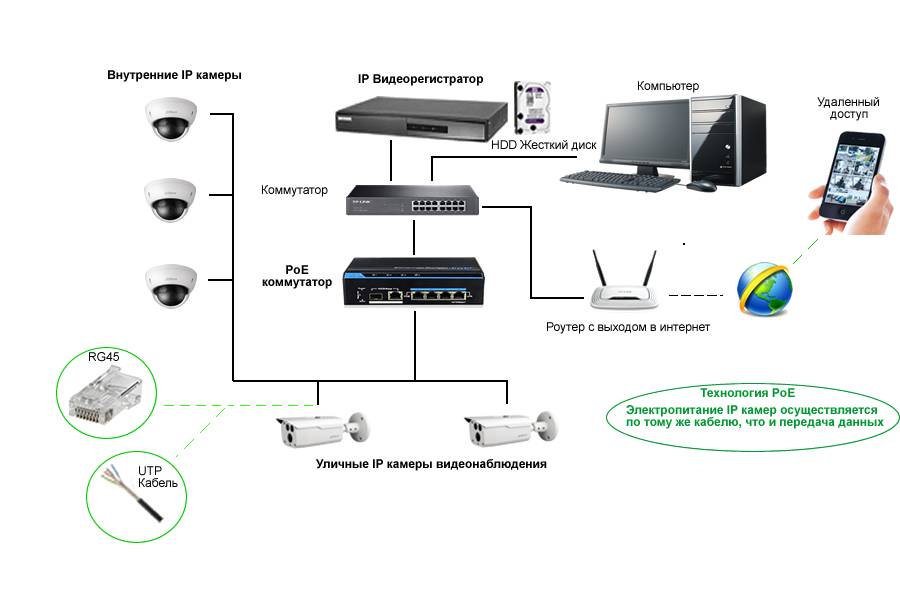

• Камеры наблюдения (например, IP-камеры).
• Место для хранения информации (например, SD-карта).
• Интернет (WI-FI сильно упростит установку).

После установки оборудования на объекте можно пойти еще дальше и настроить дублирование записи с видеокамер в облако

Обратите внимание, что чаще всего использование облака — платная услуга, а ее стоимость напрямую зависит от компании-поставщика услуг, количества дней записи (сколько она будет храниться на серверах компании), и итогового качество картинки. Платить придется за каждую камеру по отдельности отдельно. Хотя есть и бесплатные облачные хранилища, там стабильность работы куда хуже и отсутствуют любые гарантии

Хотя есть и бесплатные облачные хранилища, там стабильность работы куда хуже и отсутствуют любые гарантии.

Как самостоятельно организовать видеонаблюдение

Несмотря на кажущуюся сложность, монтаж видеонаблюдения представляет собой довольно простой с технической точки зрения процесс. Перед тем как начать монтаж, специалисты рекомендуют учесть следующие моменты:

Продумать, какие участки дома необходимо поставить под наблюдение. Это могут быть как внутренние помещения, так и участки прилегающей территории: двор, въезд и другие.
Продумать необходимое количество камер, и последующее их размещение в доме и вокруг него.
Определиться с качеством изображения. На возможность различить детали объектов в кадре влияют: тип камеры (аналоговая, AHD, цифровая) и ее разрешение съемки, разрешение записи рекордера, угол обзора камеры, скорость записи (частота кадров).
Учесть время суток, в которое будет вестись наблюдение. Для ночной съемки необходимо подбирать соответствующие системы наружного видеонаблюдения, камеры которых должны иметь встроенную ИК-подсветку. А для получения качественного изображения в темноте на больших расстояниях (более 20-30 м от камеры) необходимо будет организовать освещение на объекте, активирующееся, например, по детектору движения.
Измерить расстояния от места установки камер до устройства записи (рекордера)

При этом важно учесть изгибы, перепады высот и т.д., ведь кабель будет проложен не по прямой линии.



Как выбрать видеорегистратор?

Видеорегистратор — это устройство, которое записывает съемку с камер и хранит видео, может передавать аудиосигнал. Конструктивно состоит из контроллера, платы и места под жесткий диск. Перед началом работы нужно сделать разметку жесткого диска. Видеорегистратор запросит разрешение на форматирование диска при первом включении или сделает это автоматически. Кабель SATA и кабель питания  жесткого диска входит в комплектацию устройства, а вот жесткий диск нужно приобрести отдельно. Ключевые вопросы при выборе видеорегистратора:

Разрешение регистратора. С камерами какого типа будет работать устройство, так как разрешение регистраторов равное от 1080N до 8 Mp; Датчик движения встроен во многие современные видеорегистраторы

Важно решить, нужна постоянная съемка или только при движении на объекте; Скорость кадров в секунду для записи объектов, которые в постоянном движении; Количество камер со звуковым входом. Видеорегистратор может иметь от 1 до 4-6 аудиовход

Видеорегистраторы бывают трех типов — аналоговые, сетевые, гибридные:

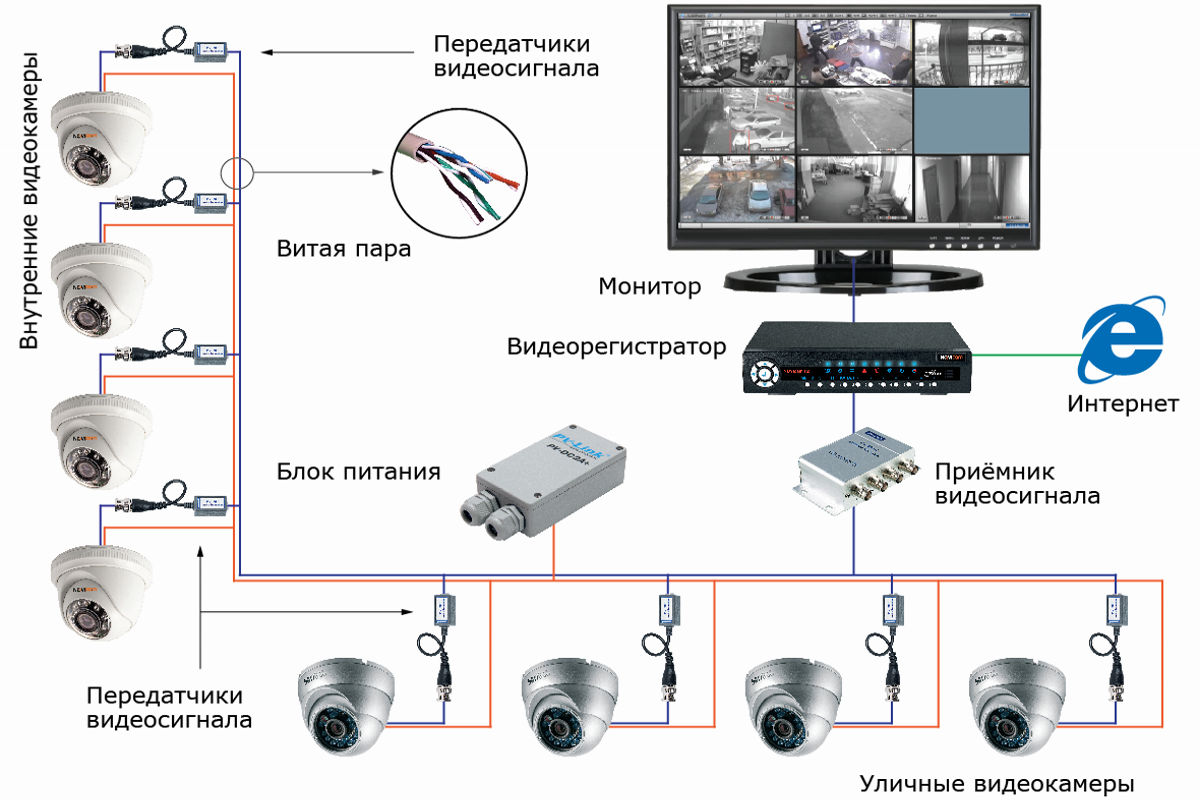

• К аналоговым DVR видеорегистраторам камеры подключаются через коаксиальный кабель. Они записывают видео с разрешением до 5Mp.
• IP-видеорегистраторы записывают видео с высоким разрешением — до 12 Мп.
• Гибридные устройства HDVR (Hybrid DVR) могут взаимодействовать с несколькими видами камер одновременно, в том числе и со старыми форматами. Такие модели поддерживают: AHD/TVI/IP/CVBS/CVI.

Видеорегистраторы могут быть установлены: просто на рабочий стол, поставить на подвесную полку или в специальный ящик.

Сравнение цен: сервер или сетевые видеорегистраторы?

Еще недавно системы видеонаблюдения базировались на основе одного или нескольких видеорегистраторов. Давайте сравним преимущества и недостатки использования видеорегистраторов в сравнении с видеосерверами. Для примера возьмем конфигурацию видеосервера на 80 камер в магазине DNS и сетевой видеорегистратор HiWatch DS-N332/2(B).

Сервер рассчитываем без жестких дисков, т.к. в комплекте с видеорегистраторами их тоже нет.

Модель	Видеосервер с DNS	HiWatch DS-N332/2(B)
Количество камер для подключения	80 FullHD	32 FullHD
Количество SATA	3 (+1 под системный жесткий диск)	2
Максимальный объем хранилища	54 ТБ	20 ТБ
Стоимость	23 675 руб.	23 090 руб.

Стоимость и сервера, и регистратора около 23,5 тыс. руб. Система видеонаблюдения на 80 IP-камер, построенная на трех видеорегистраторах, обойдется в ≈ 70 тыс. руб., без накопителей.

Говоря о хранении видеоархива: максимальный объем накопителей видеосервера, приведенного в примере (без учета системного диска), составит до 54 Tb, что в 2,5 раза больше, чем на одном регистраторе – 20 Tb. Число практически равно максимальному объему памяти на 3-х видеорегистраторах. Что снова выступает плюсом для видеосервера.

Видеосервер предлагает равнозначный объем памяти (при в 3 раза меньшей стоимости), больший функционал, удобство для конечных пользователей. Максимальное количество пользователей, одновременно подключающихся к трансляции, практически не ограничивается.

Протестируйте наш софт для создания видеосервера

Оставьте заявку и получите возможность тестирования бесплатно

Подробнее

Заключение

Организация видеонаблюдения в квартире – задача вполне посильная для реализации своими руками. Достаточно определиться с типом видеонаблюдения, подобрать оборудование, установить и подключить все устройства.
Готовые системы с полным набором оборудования – оптимальный вариант для самостоятельного монтажа видеонаблюдения.
