Виды электрических измерений и испытаний

Периодичность работ по электрическим измерениям и испытаниям определяется нормативными документами, а также спецификой самих электроустановок. Как правило, измерения должны проводиться в период от полугода до трех лет, в зависимости от класса напряжения оборудования и типа электроустановки, опасностью поражения электрическим током. График электрических измерений и испытаний электроустановок составляется в организациях и утверждается Руководителем. Лица, ответственные за исполнение должны строго соблюдать периодичность и объем испытаний, измерений электроустановок в эксплуатации. По действующему Законодательству за нарушения физические и юридические лица могут быть привлечены к административной и уголовной ответственности.

Инспектирующие органы, такие как СЭС, Энергонадзор, Госпожинспекция, требуют результатов проверок согласно установленному графику. Так, периодическое проведение измерений сопротивления в электроустановках проводится для изоляции, заземляющих устройств, открытых и закрытых проводок, обмоток трансформаторов, вводного кабеля, измерение сопротивления петли «фаза-нуль», наладка устройств релейной защиты, что необходимо для проверки надежности срабатывания защиты. Аппараты защиты срабатывают на сверхтоки при замыкании на открытые проводящие части фазного проводника. Измерения и испытания электроустановок необходимо проводить по методикам измерений квалифицированным специалистам с выдачей протоколов испытаний, измерений, проверок. Энергосистемы детских садов, школ, колледжей, интернатов и другие учреждения образования и дошкольного/школьного воспитания детей проверяются раз в год: объектом испытаний становится электропроводка, лифты (если они имеются), электроприборы промышленного назначения – кухонные электропечи в точках общественного питания, генераторы и т.д.

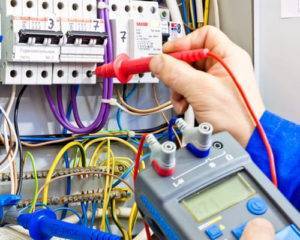

Электролаборатория проверяет следующие объекты электрического хозяйства: в ходе электрическиех измерений и испытаний электропроводку и кабельные линии, приборы учета электроэнергии, вторичные цепи схем автоматики, сигнализации, управления, измерения и защиты; измерительные трансформаторы; системы молниезащиты зданий; устройства включения резервного питания автоматические; заземляющие устройства; распределительные устройства; аппараты защиты. Также проверке подвергается, при необходимости, рекламное и внутреннее освещение. В процессе визуального осмотра проверяют и соответствие проектным и паспортным данным электрооборудования и элементов электроустановки: наличие маркировок, сечение, длина и тип кабелей, проводов, номинальный ток и тип автоматичесих выключателей, УЗО – качество электромонтажных работ, соответствие документации требованиям законодательства и проверяющих органов. Электрические измерения и испытания электроустановок проводятся в соответствии с заранее утвержденной программой измерений, а результаты фиксируются документально.

Вы можете в любой момент заказать испытания в измерительной электролаборатории для вашего объекта.

Подготовка к испытанию

В связи с тем, что повышенное напряжение несет потенциальную угрозу как самому оборудованию, так и персоналу, существует методика испытаний, регламентирующая определенную последовательность действий. Первым этапом является оформление работ, подготовка места работы, оборудования и самого кабеля.

Следует оговориться, что к электрическим испытаниям допускаются лишь те лица, которые достигли совершеннолетия, прошли медосмотр, периодическую проверку знаний по электробезопасности. Испытания, в обязательном порядке, оформляются нарядом, а бригаде проводится инструктаж по охране труда.

По отношению к испытуемой электроустановке предъявляются такие требования:

  • Перед испытанием с кабеля обязательно снимается напряжение, все металлические элементы (экраны, броня), на которые подача напряжения не производится, должны заземляться.
  • Предварительно с кабеля удаляется остаточный заряд, для этого провода и металлические части заземляются на 2 минуты.
  • До подачи повышенного напряжения на жилы кабеля, осмотрите его на наличие загрязнителей на видимых участках или в воронках. При обнаружении таковых поверхность очищается, после чего могут производиться высоковольтные процедуры.
  • При отрицательной температуре испытания не проводятся. Это обусловлено тем, что лед выступает в роли диэлектрика и сопротивление изоляции будет значительно больше реальной величины. Помимо этого, разработка траншеи и откопка кабеля в замерзшем грунте значительно усложняется. В связи с чем, при нулевых или более низких температурах, испытание целесообразно только в случае аварии.
  • До начала испытания посредством мегомметра обязательно проверяется сопротивление от каждой жилы к металлической оболочке кабеля и между фазами.
  • Величину тока утечки, напряжение на киловольтметре можно начинать фиксировать только спустя минуту, с момента установки испытательного напряжения на нужной отметке.

Перечень испытаний и измерений

Полный список всех измерений, проводимых ЭТЛ, очень обширный и включает в себя электроиспытания всего электрооборудования. Перечень составляется согласно РД 34.45-51.300-97. Там же описывается подробная методика проведения замеров и анализа результатов.

Любые манипуляции, в независимости от класса напряжения исследуемого объекта, проводятся со строгим соблюдением правил техники безопасности. Они входят в перечень документации, составляемой при регистрации ЭТЛ.

Технические испытания изоляции оборудования проводятся при температуре не ниже +5С. Исключение составляют случаи, отдельно оговоренные в нормах, когда температура может быть ниже. Суть мероприятий – сравнительный анализ полученных результатов с параметрами, предоставленными заводом-изготовителем или полученными в ходе испытания первого пуска оборудования. После анализа выявляются источники потери электроэнергии, места разрыва заземления, порванные контакты и другие неисправности.

Рассмотрим более подробно перечень испытаний, провидимых для разных групп электрооборудования:

1. Трансформатор силовой:

  • измерение сопротивления изоляции;
  • замер сопротивления обмоток;
  • визуальный осмотр устройств переключения;
  • проверка коэффициента трансформации;
  • измерение потерь на холостом ходу;
  • замер напряжения короткого замыкания;
  • дефектоскопия и прокол кабельной изоляции (исследование на предмет повреждения обмотки трансформаторного устройства).

2. Различные выключатели, в том числе масляные и с электромагнитным приводом:

  • измерение сопротивления изоляции;
  • тестирование изоляции при помощи высокого напряжения;
  • измерение постоянным током сопротивления переходных контактов;
  • визуальный осмотр;
  • проверка скорости срабатывания.

3. Шины и распределительные устройства:

  • проверка технического состояния изоляторов;
  • контроль контактов на соединениях элементов сети;
  • измерение сопротивления изоляции.

4. Электрические двигатели переменного тока:

измерение сопротивления изоляции обмотки статора.

5. Генераторы асинхронные:

измерение сопротивления обмотки ротора.

6. Измерительные трансформаторы тока:

  • измерение сопротивления изоляции обмотки;
  • испытание изоляции повышенным напряжением (2,5 КВ).

7. Устройства заземления:

  • измерение сопротивления между заземлителем и элементом заземления;
  • измерение сопротивления переходных контактов заземленного оборудования (металлосвязь);
  • измерение удельного сопротивления грунта.

8. Силовые кабели:

  • замер сопротивления изоляции;
  • измерение полного сопротивления петли «фаза-нуль»;
  • проверка изоляции кабеля на пробой.

9. Испытание бытовой электроустановки 220/380 В:

  • визуальный осмотр;
  • проверка наличия цепи между заземлёнными установками и элементами заземлённой установки;
  • проверка сопротивления изоляции проводов, кабелей и обмоток электрических машин;
  • проверка согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников;
  • проверка автоматических выключателей напряжением до 1000 В;
  • проверка и испытания автоматических выключателей, управляемых дифференциальным током (УЗО);
  • проверка сопротивлений заземлителей и заземляющих устройств;
  • проверка работоспособности системы АВР;

10. Трансформаторы напряжения:

измерение сопротивления изоляции трансформаторной обмотки.

Это основные элементы электроустановок, проверка которых проводится специалистами стационарной или передвижной ЭТЛ.

Виды оборудования для испытания

Электролаборатория осуществляет контроль над совокупной работой электросети, а также отдельных элементов, перечень которых приводится ниже:

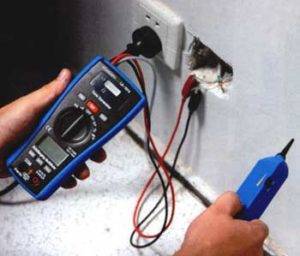

  • Кабель. Выполняется диагностика повреждений, а также замер сопротивления изоляции.
  • Автоматический выключатель (АВ). Контролируются нормативные параметры напряжения и силы тока. Со стороны ЭТЛ проводятся испытания на «фаза-ноль», срабатывания при максимальном повышение нагрузки и другие.
  • Устройство защитного отключения (УЗО) следит за утечками тока от электроприборов. Со стороны ЭТЛ проверяется чувствительность на утечку, а также скорость разъединения цепи.
  • Короба для распределения проводов. Лаборатория выполняет визуальный осмотр с целью проверки качества крепления к стене.
  • Оборудование среднего и высокого напряжения. Визуальный осмотр, проверка качества заземления, измерение сопротивления изоляции, отсутствие утечек и других неисправностей;
  • Установочное электрооборудование (розетки, выключатели). Сканируются на предмет плохого закрепления или отсутствия изоляции.

Профилактические проверки электроустановок

По действующим нормативным документам (ПУЭ, ПОТ, ОиНИЭ, ПТЭЭП), существует ряд параметров, при которых запрещена эксплуатация электроустановок. Это так называемые дефекты, которые могут привести к несчастным случаям на производстве, возможности возникновения пожаров, аварий, отключениям электричества и остановке производства. Поэтому в качестве профилактических мер установлены сроки, в течение которых элементы электроустановок должны быть проверены на соответствие требованиям нормативных документов путем проверок характеристик. В течение установленных временных интервалов должны быть выполнены испытания и электроизмерения. Электрические измерения и испытания электроустановок осуществляются специальными с помощью  сертифицированных электролабораторий,  специалистами необходимой квалификации: электромонтерами, инженерами-электриками, инженерами –наладчиками и  другими специалистами, имеющими группу  по электробезопасности, установленную требованиями нормативного документа: Правила охраны труда при эксплуатации электроустановок. При этом персонал, проводящий испытания от постороннего источника, должен пройти специальную подготовку для работ с электрооборудованием напряжением свыше 1000В. Как правило, в группе из трех экспертов двое должны иметь опыт работы с такими установками, третьим допускается брать стажера необходимой квалификации. О допуске к электрическим измерениям и испытаниям электроустановок персонала должны иметься разрешительные и подтверждающие документы на право проведения работ за подписью руководителя электролаборатории и печатью организации.

Современные приборы, испытательное оборудование и средства измерений, используемые в электрических измерениях и испытаниях электроустановок, позволяют с большой точностью провести измерения характеристик электроустановок до и выше 1000В , либо отыскать место повреждения силового кабеля или настроить устройства релейной защиты. Зарубежные средства измерений используются наравне с прошедшими проверку временем отечественными высокоточными приборами, и служат дополнительной гарантией качества выполняемых работ по электрическим измерениям и испытаниям.

Что подразумевается под термином?

Электротехническая лаборатория (ЭТЛ) – это организация, занимающаяся мониторингом технического состояния электросети и электрооборудования жилых, общественных, производственных зданий, а также других инфраструктурных объектов. Профильная деятельность направлена на тестирование, выявление аварийных случаев и предотвращение незапланированных отключений.

Как у любой технической организации, у ЭТЛ есть полноценная структура, отвечающая требованиям выполняемых задач по электроиспытаниям, в которую входят:

  • Штат сотрудников, имеющих необходимые допуски и выполняющих замеры в «полях» и теоретические расчёты.
  • Материальная база, состоящая из оборудования, требующегося для выполнения специфичных задач по замеру и анализу электрических сетей.
  • Гараж, включающий автотранспортные средства специального (передвижная лаборатория) и общего назначения.

Электротехническая лаборатория выполняет проверки, следуя требованиям нормативной документации. Также практикуется подбор индивидуальных технических решений, учитывающих особенности исследуемого объекта.

Испытание кабеля повышенным напряжением: нормы, методика, схема

Параметры современных электрических систем способны обеспечить необходимый уровень напряжения и его качество для любых потребителей. А за счет масштабной застройки больших городов, близкого расположения промышленных объектов, нагромождения их коммуникаций, большая часть линий выполняются силовыми кабелями. Из-за воздействия внешних факторов изоляция электрооборудования способна утрачивать защитные свойства, что приводит к сбоям и нарушению нормального режима работы. Для предотвращения аварийных ситуаций на кабельных линиях и своевременного выявления дефектов осуществляется испытание кабеля повышенным напряжением.

Подготовка к испытанию

В связи с тем, что повышенное напряжение несет потенциальную угрозу как самому оборудованию, так и персоналу, существует методика испытаний, регламентирующая определенную последовательность действий. Первым этапом является оформление работ, подготовка места работы, оборудования и самого кабеля.

Следует оговориться, что к электрическим испытаниям допускаются лишь те лица, которые достигли совершеннолетия, прошли медосмотр, периодическую проверку знаний по электробезопасности. Испытания, в обязательном порядке, оформляются нарядом, а бригаде проводится инструктаж по охране труда.

По отношению к испытуемой электроустановке предъявляются такие требования:

  • Перед испытанием с кабеля обязательно снимается напряжение, все металлические элементы (экраны, броня), на которые подача напряжения не производится, должны заземляться.
  • Предварительно с кабеля удаляется остаточный заряд, для этого провода и металлические части заземляются на 2 минуты.
  • До подачи повышенного напряжения на жилы кабеля, осмотрите его на наличие загрязнителей на видимых участках или в воронках. При обнаружении таковых поверхность очищается, после чего могут производиться высоковольтные процедуры.
  • При отрицательной температуре испытания не проводятся. Это обусловлено тем, что лед выступает в роли диэлектрика и сопротивление изоляции будет значительно больше реальной величины. Помимо этого, разработка траншеи и откопка кабеля в замерзшем грунте значительно усложняется. В связи с чем, при нулевых или более низких температурах, испытание целесообразно только в случае аварии.
  • До начала испытания посредством мегомметра обязательно проверяется сопротивление от каждой жилы к металлической оболочке кабеля и между фазами.
  • Величину тока утечки, напряжение на киловольтметре можно начинать фиксировать только спустя минуту, с момента установки испытательного напряжения на нужной отметке.

Причины и физика испытания

Профиспытания повышенным напряжением используются для выявления слабых мест в изоляции кабеля. Не зависимо от материала диэлектрика: пластмассовый, резиновый, полиэтиленовый или маслонаполненный кабель воспринимает нагрузку от испытательной установки на одну жилу, а остальные металлические части подключаются к земле. В результате чего изоляция находится под потенциалом, в разы превышающим номинальный.

От подачи на жилы повышенного потенциала в изоляции возникает ионизация, а в местах нахождения каких-либо дефектов, неоднородностей или включений инородных материалов скапливается достаточное для протекания малых токов количество заряженных частиц. Такие включения и дефекты могли образоваться в результате неудовлетворительных условий эксплуатации, аварийных режимов или из-за естественного старения материала.

Все изъяны, из-за малого сопротивления, начинают ионизироваться и пропускать электрический ток все большей величины по микроскопическим каналам в диэлектрике. Из-за этого сопротивление изоляции уменьшается вплоть до пробоя. Если пробой не наступает, а дефект оказывает существенное влияние, его можно зафиксировать по изменению величины тока утечки.

Данная методика дает уверенность, что при номинальном токе изоляция кабеля выдержит нагрузку до следующих испытаний.

Электроизмерительная лаборатория проводит

  • Испытания электроустановки зданий подразумевает составление протоколов по результатам проведения:
    1. визуального обследования на соответствие электрооборудования правилам ПУЭ и СНиП с оценкой качества монтажных работ;
    2. анализа металлосвязи с измерениями в объемах, установленных ПУЭ 1.8.36 в целях выявления заземляющей магистрали «РЕ», обеспечивающей безопасность людей при повреждениях изоляции;
    3. исследования заземляющих устройств на соответствие требованиям положениям ПУЭ 1.7.62, ПТЭЭП с измерениями в объемах, установленных данными документами;
    4. замеров силовых кабелей, произведенных мегаомметром на напряжении 1000 В между фазами, петлей «фаза-ноль» и заземляющей магистралью «РЕ» в соответствии с пунктом 1 ПУЭ 1.8.34;
    5. измерения силы токов короткого замыкания и сопротивления петли «фаза-ноль» в объемах предусмотренных ПУЭ и МЭК, позволяющих проверить обеспечение селективной защиты электросети;
    6. проверки соответствия срабатывания параметров УЗО требованиям определенных ГОСТов;
    7. проверочных замеров автовыключателей напряжением до 1000 В в объемах предусмотренных ПУЭ и МЭК для выявления возможных дефектов и определения их соответствия требованиям ПУЭ и ПТЭЭП.
  • Тепловизионное обследование позволяет бесконтактным путем регистрировать температурное поле на поверхности электроустановки зданий для выявления и классификации дефектов посредством построения и анализа термограмм.
  • Проверка молниезащитных устройств, помимо визуального обследования, включает в себя тестирование контура заземления и замеры переходного сопротивления молниеотводов.
  • Контроль качества электроэнергии в распределительных системах производится путем измерения и фиксации в сети таких ее показателей, как все значения напряжения, тока, частоты, мощности (включая коэффициент).

Структура лаборатории

ЭТЛ имеют четко организованную структуру, созданную по задачам электроиспытаний. В состав лаборатории входит:

  • Штат сотрудников. Персонал получает допуски к выполнению теоретических расчетов и замеров на объекте исследования
  • Материальная база. Лаборатории оборудуются современной электроизмерительной техникой, подходящей для осуществления вычислений и анализа электрических сетей
  • Гараж с автотранспортными средствами, включая машины общего назначения и передвижную лабораторию

Что делает лаборатория

Главной функцией электротехнической лаборатории признается совершение экспертных проверок на основании актуальной нормативной документации. Специалисты занимаются выбором индивидуальных технических решений с учетом специфики исследуемого объекта. Это позволяет:

  • Установить степень износа оборудования в результате агрессивного воздействия природных факторов и механических повреждений
  • Провести диагностику поломок инженерных сетей на начальной стадии
  • Сократить опасность возгорания изоляции высоковольтных кабельных линий
  • Обеспечить непрерывную доставку ресурсов
  • Поддерживать сохранность электрического оборудования
  • Избежать несчастных случаев в пределах отдельного сооружения, населенного пункта, города или области
  • Минимизировать вероятность утечек тока
  • Продлить срок безремонтной эксплуатации бытовых электрических приборов и промышленного оборудования
  • Повысить уровень безопасности рабочей среды

Обследование энергоснабжающей инфраструктуры в домах и квартирах, на производстве, в офисах, торговых площадках проводится в регламентированные сроки. Некоторые руководители организаций игнорируют правила о диагностике и профилактических испытаниях систем. Это вызывает образование серьезных скрытых дефектов.

В результате от аварии может пострадать большое количество электропотребителей. При чрезвычайных ситуациях нередки жертвы. Человек может пострадать от поражения электрическим током. В итоге такого инцидента виновные будут привлечены к уголовной ответственности.

Какие показатели измеряют в ЭТЛ

Сотрудников электролаборатории интересуют такие ключевые характеристики сети как:

  • Емкость аккумулирующих приборов
  • Коэффициент трансформации для проверки работоспособности элементов системы
  • Исправность автоматических выключателей
  • Сопротивление. Измеряется при исследовании качества заземления, отрезков цепи фаза-ноль, участков изоляции, обмотки двигателей
  • Состояние устройств защитного отключения

В каких случаях нужна лаборатория

  • Рассчитать уровень пожарной безопасности промышленного объекта
  • Подготовить проект на любой тип зданий
  • Проверить работоспособность систем после капитального ремонта или реконструкции постройки
  • Увеличить степень технической безопасности объекта или его отдельных участков
  • Выполнить первичное испытание жилого дома, общественного здания или промышленного сооружения перед вводом в эксплуатацию
  • Подключить к системе новое оборудование или бытовые приборы
  • Убедиться в соблюдении техники безопасности
  • Установить в помещениях теплые полы
  • Перевести жилой фонд в нежилой

Разновидности испытаний

Персонал ЭТЛ осуществляет профессиональную деятельность по таким направлениям как:

  • Тестирование сети при сдаче готового объекта. Совершается после строительства, монтажа техники, реконструкции. Эксперты устанавливают безопасность модернизированной электрической сети. По итогам обследования оформляется отчет с выводами о возможности ввода объекта в эксплуатацию.
  • Регулярные испытания. Позволяют контролировать уровень сопротивления кабелей, состояние изоляции, соблюдение требований пожарной безопасности.
  • Профилактические замеры. Помогают обнаружить и устранить неисправности техники.
