Размеры обрешетки под гипсокартон
Рассмотрим расчеты геометрических размеров обрешетки на примере отделки потолка.
Для устройства потолочной гипсокартонной конструкции необходимо приобрести 2 вида металлического профиля:
- С маркировкой ПП;
- С маркировкой ПН.
Так как ПН-профили являются направляющими, то их общая длина должна быть равна периметру помещения.
Количество штук определяется по формуле:
N=P/x; где N – необходимое количество элементов (штук); P – периметр комнаты, равный сумме всех ее сторон; x – длина одного элемента (чаще всего встречаются 3-х и 4-х метровые профили).
Для определения числа деталей ПП нужно определиться, каким образом будет производиться их монтаж.
Обычная укладка
Для нее характерна первоначальная установка направляющих элементов по всему периметру комнаты, а затем укладка ПП-профилей с шагом в 0,6м (так как ширина стандартного листа гипсокартона 1,2м, а ПП –профиль должен располагаться строго посреди него).
Расчетная формула требуемого метража ПП-профилей:
L1=N*B, где L1 – требуемое количество погонных метров ПП элементов, N – число серединных элементов, определяемое с учетом шага конструкций, B – длина комнаты.
Также нужно учитывать, что для обеспечения нормальных жесткостных характеристик гипсокартонного потолка потребуется установка поперечных деталей, шаг которых должен быть 0,5 или 0,6м.
Расчет метража ведется по формуле:
L2=N*A, где L2 – требуемая длина поперечных ПП профилей, N – число поперечников, определяемое их шагом, A – ширина комнаты.
Искомое количество штучных ПП элементов находится по формуле:
L=(L1+L2)/x, где x – длина одного элемента (чаще всего 3 или 4 метра).
Сложная укладка
Расчет количества элементов схож с вариантом обычной укладки. Однако здесь нужно учесть, что при усложненной укладке профили должны находится под каждым из краев гипсокартонного листа.
Также потребуется более частый шаг второстепенных элементов (0,3 или 0,4 м). В результате получится более мощная обрешетка, которая сможет выдерживать значительные нагрузки.
Для стены и перегородки расчет ведется аналогично, только вместо периметра комнаты нужно использовать периметр вертикальной стены помещения.
Также при сооружении простенка полученное количество элементов нужно умножить на 2, так как будет производиться двусторонняя установка листов гипсокартона.
Инструкция по монтажу гипсокартона с применением профилей в видео ниже:
https://youtube.com/watch?v=Xax0g8JeZeg

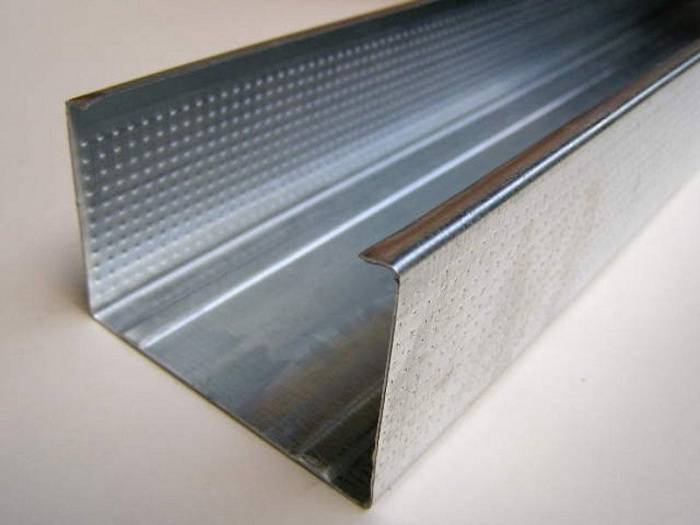

Направляющий профиль для обшивки стен
Для выравнивания оснований обычно используют направляющий металлопрофиль, маркируемый буквами ПНП или UD, который также называют стартовым. Его назначение – сформировать периметр будущей пристенной конструкции, на который будут крепиться стойки. Поэтому такой тип профиля изготавливается из толстой стали и имеет следующие габаритные размеры:
- Стандартная длина – 3 000 мм. По желанию клиентов строительные магазины готовы поставить элементы длиной до 6 метров. Впрочем, при необходимости эти детали наращиваются методом накладывания.
- Высота боковой стенки (полки) – 40 мм.
- Ширина спинки может варьироваться: в продаже имеются направляющие со спинкой 50, 65, 75 и 100 мм.
Для крепления направляющих к стене, полу, потолку в их спинке заранее просверлены отверстия диаметром 8 мм. Если шаг имеющихся отверстий не подходит, то не проблема насверлить новые, воспользовавшись обычной дрелью.
Виды и размеры профилей для гипсокартона

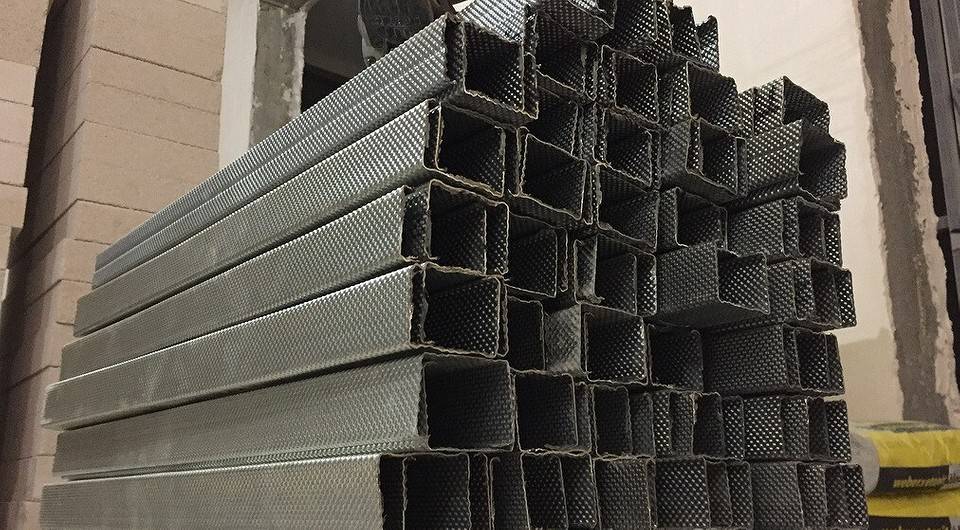

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.
Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.
Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.
Направляющие c UD или ПН маркировкой
Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.
Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.
Направляющие профили с UW или ПН маркировкой
Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).
В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.
Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.
Профиль для гипсокартона стоечный CW или ПС
Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.
Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.
Несущий профиль CD или ПП
Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.
Длина до 3.9 м, высота 2.9 см, ширина – 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.
Профиль арочный
Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.
Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.
Угловой элемент ПУ
Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.
Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.
Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение
Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.
По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.
Советы
Чтобы избежать проблем в дальнейшем, необходимо ответственно подойти к выбору металлопрофиля для каркаса и руководствоваться следующими правилами:
Основные нормы касательно возведения конструкций из плит ГКЛ и ГВЛ закреплены в СП 163.1325800.2014
Именно на этот документ необходимо ориентироваться, чтобы все было безопасно.
Изготовление оцинкованного стального профиля должно происходить в соответствии с ГОСТ 14918.
Серьезный производитель обязательно снабжает продукцию всеми сертификатами.
Чтобы выбрать подходящий вариант, необходимо обращать внимание на толщину металла. Оптимальное значение – 0,6 мм и более.
Наличие на ребрах профиля канавок не дает гарантии жесткости, ведь изгиб происходит в другой области.
Лучше отказаться от стоечного профиля с зацепами для направляющей, за исключением ситуаций, когда фрагменты совмещаются плотно, без изгиба
Дело в том, что при стыковке ребро ПН меняет плоскость, а это приводит к деформации поверхности гипсокартона.
Рекомендуется приобретать продукцию известных и проверенных марок.

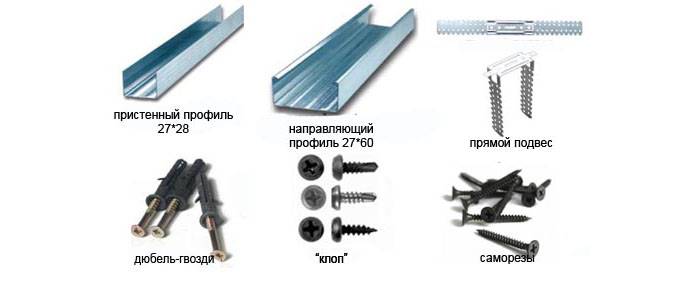

Вспомогательные комплектующие
Для монтажа профилей для гипсокартона, чаще всего, используются следующие элементы:
- Двухуровневые соединители с выполнением закрепления в разных уровнях. Деталь выпускается развёрнутыми, перед установкой она п-образно изгибается, крепится особыми саморезами (по одному с каждой стороны).
- Для закрепления профилей в одном уровне используются одноуровневые соединители (“крабы”). При нагрузках на кв. м ≤ 20-ти кг, фиксация саморезами не требуется, достаточно защёлкнуть профиля. При больших нагрузках крепление выполняется саморезами как при применении двухуровневых деталей. Оба вида соединителей располагаются крест-накрест под прямым углом.
- Прямые подвесы. Предназначены для устройства обрешётки подвесного потолка. Детали крепятся непосредственно на основной потолок. Стандартная длина 12,5. В продаже встречаются элементы длиной до 30-ти см. Подвес изгибается буквой “П” с фиксацией профиля вкручиванием по одному саморезу с каждой стороны. Подвес рассчитан на нагрузки до 40-ка кг.
- Анкерные подвесы (с пружинной тягой), используются в случаях недостаточности длины прямых подвесов. Длина имеющихся тяг составляет 25, 50 и 100 см, восприятие нагрузки ≤ 25-ти кг.
- Продольный соединитель, позволяющий удлинить профильные элементы. Детали вставляются в торцы с направлением выступов, похожих на рога, вверх. Фиксация обеспечивается с помощью 2-х саморезов.
Виды и применение профилей для гипсокартона
Элементы для крепления гипсокартонных листов изготавливают путем холодного проката длинной металлической ленты, толщина которой находится в пределах 0,55 — 0,8 мм.
Одним из самых известных производителей является фирма КНАУФ, создающая прокатные профили для зданий различного назначения. Процесс изготовления ведется в строгом соответствии с регламентирующим нормативным документом ТУ 111-004-04001508-95.
В зависимости от места применения профили для гипсокартонных листов подразделяются на:
- Потолочные;
- Стеновые.
Также существует классификация металлопрофилей по назначению:
- Для отделки существующих стеновых и потолочных конструкций;
- Для создания новых перегородок в помещении.
Как и любая другая каркасная конструкция, металлическая обрешетка для крепления гипсокартона состоит из множества различных элементов. Они отличаются друг от друга по толщине, форме изгиба и степени несущей способности. Рассмотрим подробнее каждый из видов.
Направляющие c UD или ПН маркировкой
На основе UD-деталей создается весь последующий каркас, формирующийся путем крепления к ним остальных элементов.
Имеет значительную несущую способность, позволяющую сохранять всю систему в первоначально заданном геометрическом состоянии, не позволяя развиваться изгибным деформациям внутри обрешетки.
Часто такие детали имеют перфорированную структуру, позволяющую гораздо проще крепить их к обшиваемым конструкциям.
Размерные величины:
- Высота швеллера – 27 мм;
- Ширина профиля – 28 мм;
- Толщина металлической детали – 0,5-0,6 мм;
- Стандартная длина и масса – 2,5 м.(1,1кг), 3 м. (1,2кг), 4 м. (1,6кг), 4,5м. (1,8кг).
Направляющие детали с UW или ПН маркировкой
Применяется для стеновых конструкций, а также основой для сооружения перегородок. По принципу работы аналогичны профилю UD, однако имеют немного другие геометрические характеристики:
- Высота швеллера – 40 мм;
- Ширина профиля:
- 50 мм;
- 75 мм;
- 100 мм.
- Толщина металлической детали – 0,5-0,6 мм;
- Стандартная длина и масса:
- 2.75 м. (1,68кг), 3 м. (1.83кг), 4 м. (2.44кг), 4,5 м. (2,75кг);
- 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
- 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг).
Профиль стоечный CW или ПС
Жесткостной элемент обрешетки, служащий для усиления всей конструкции. Установка стоек осуществляется путем закрепления в направляющих профилях с шагом в 400 мм.
Размерные характеристики:
- Высота – 50 мм;
- Ширина профиля:
- 48,8 мм;
- 73,8 мм;
- 98,8мм.
- Толщина металлической детали – 0,5-0,6 мм;
- Стандартная длина и масса:
- 2.75 м. (2,01кг), 3 м. (2.19кг) и 4 м. (2.92кг), 4,5 м. (3,29кг);
- 2.75 м. (2,34кг), 3 м. (2,55кг) и 4 м. (3.4кг), 4,5 м. (3,83кг);
- 2.75 м. (2,67кг), 3 м. (2,91кг) и 4 м. (3.88кг), 4,5 м. (4,37кг).
Несущий CD или ПП
Как понятно из названия, этот вид каркасной детали воспринимает на себя нагрузки от всей конструкции облицовки или перегородки. Помимо CD (по фирме КНАУФ) встречается ПП маркировка, которая наиболее полно раскрывает назначение таких профилей.
ПП маркировка расшифровывается как «Профиль потолочный», то есть эти элементы могут использоваться не только для стеновых конструкций, но и для потолка.
Размерные характеристики:
- Высота – 27 мм;
- Ширина профиля – 60 мм;
- Толщина металлической детали – 0,5-0,6 мм;
- Стандартная длина и масса – 2,5 м.(1,65кг), 3 м. (1,8кг), 4 м. (2,4кг), 4,5м. (2,7кг).
Профиль арочный
Предназначен для создания изгибов и арочных элементов. Является разновидностью CD и UD профиля. Главная отличительная черта – значительная перфорированность, а также наличие множественных боковых срезов, позволяющих свободно гнуть этот металлический профиль.
Геометрические характеристики выпуклых элементов:
- Длина – 2,6м, 3,1м, 4м.
- Радиус кривизны:
- 0,5-1 м;
- 1-2 м;
- 2-3 м;
- 3-4 м;
- 4-5 м;
- >5 м.
Для вогнутых элементов:
- Длина – 2,6м, 3,1м, 4м.
- Радиус кривизны:
- 1-2 м;
- 2-3 м;
- 3-4 м;
- 4-5 м;
- >5 м.

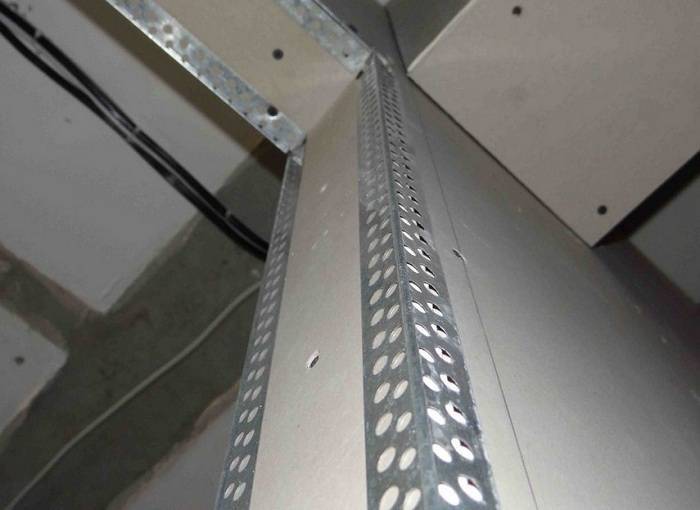

Угловой элемент ПУ
Предназначен для монтажа на наружные углы конструктивных элементов. Защищает их от разрушения и различного рода повреждений в ходе дальнейшей эксплуатации. Угловые элементы значительно перфорированы.
Отверстия служат для дополнительного скрепления между штукатурным или шпаклевочным раствором и отделочной поверхностью.
Размерные характеристики:
Поперечное сечение:
- 25*25*0,4 мм;
- 31*31*0,5 мм;
- 31*31*0.4 мм.
Длина профиля– 3 м;
Также можно встретить штукатурный угловой профиль, имеющий следующие характеристики:
- Длина – 3м;
- Поперечное сечение – 35*35 мм.
Маячковый профиль ПМ маркировки
Применяется для обеспечения наилучшего качества отделочных работ.
Позволяет вести более ровное оштукатуривание всей поверхности.
Размерные характеристики:
Поперечное сечение :
- 22*6 мм;
- 23*10 мм;
- 62*6,6 мм.
Длина профиля– 3 м.
Измерительные инструменты для выполнения разметки и контроля размеров
Качественный монтаж ГКЛ предполагает наличие точной разметки и предварительный замер материала. К классическим инструментам можно отнести рулетку, уровень, отвес. Однако существует также немало современных приборов, позволяющих значительно ускорить процесс и добиться лучших результатов. Рассмотрим какие приспособления используются опытными мастерами на сегодняшний день.
Рулетка
Это всем известный измерительный инструмент, корпус которого изготавливается из пластика или металла, а внутри находится измерительная лента. Чаще всего используют рулетки длинной 3 м. Однако для выполнения различных длинномерных измерений лучше иметь пятиметровую рулетку.
Уровень
Этот инструмент, используемый для работы с гипсокартоном, позволяет контролировать уклон любой вертикальной или горизонтальной поверхности. Изделие состоит из металлического корпуса с вмонтированной в него ампулой (их может быть несколько), которая наполнена спиртосодержащей жидкостью, имеющей определенный окрас. Угол основания или элемента конструкции определяется за счет находящегося внутри воздушного пузырька. При идеально ровной относительно земли поверхности он должен занимать среднее положение, не выходя за пределы имеющихся отметок.
Современные производители предлагают самые разные модели уровней всевозможных размеров. Отличия их могут заключаться в количестве встроенных трубчатых индикаторов, а также их расположении. Некоторые изделия оснащены магнитами, что удобно при выравнивании элементов металлических конструкций. Особой популярностью пользуются приспособления с лазерными указателями, позволяющие максимально быстро производить разметку.
Метростат 300
Раздвижной инструмент оснащенный измерительной шкалой и пузырьковым уровнем, длина которого может достигать 3 м. С его помощью можно котролировать горизонтальное и вертикально положение конструкции. Кроме того, имеется специальная насадка, предназначенная для удерживания ГКЛ в вертикальном положении во время монтажных работ.
Гидравлический уровень
Дает возможность выполнять разбивку горизонтальных плоскостей, а также переносить отметки с одних поверхностей на другие. Преимущественно гидроуровень применяют в работе с подвесными потолками. Определение линий разметки осуществляется с помощью шланга, длина которого, как правило, составляет не менее 10 м.
Линейный лазерный уровень
С помощью современной измерительной техники можно добиться практически идеальных результатов. Одним из широко используемых в работе с гипсокартоном устройств является линейных лазерный уровень (построитель плоскостей), позволяющий посредством взаимно перпендикулярных лучей строить проекции как по вертикали, так и по горизонтали, что дает возможность выполнить качественную разметку абсолютно любой плоскости.
Лазерный ротационный нивелир
Данный прибор, работающий в разных режимах, позволяет задать вертикальные, горизонатльные и наклонные плоскости. Лазерный луч в таких устройствах постоянно вращается вокруг своей оси. Таким образом он способен проецировать плоскость на 360. Данные устройтсва удобно использовать при работе в больших помещениях.
Угольник
Этот инструмент используется, прежде всего, для разметки углов. Конструктивно приспособление достаточно простое и представляет собой линейку определенной длины, вмонтированную в металлическое основание. С его помощью также можно контролировать прямоугольность тех или иных элементов.
Типовые размеры и виды
Перед приобретением профиля, необходимо разобраться в его видах и их назначении.
Каркасные
Виды профилей для гипсокартона из этой группы делятся на несколько категорий:
- направляюще;
- стоечные;
- потолочные;
- арочные.
Разберём более подробно для чего предназначен каждый вид и сферу его применения:
Направляющий – аббревиатура «ПН» или «UD». Имеет сечение в виде буквы «П» и применяется в как основа каркасов. Также из него выполняются перемычки и стойки. Крепится по краям конструкции, с последующей установкой в него дополнительных элементов.

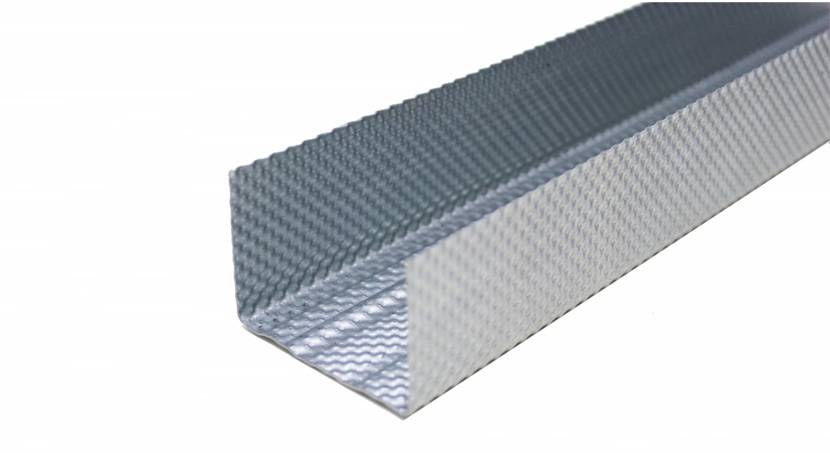

Направляющий профильИсточник peregorodkainfo.ru
- Стоечный – аббревиатура «ПС» или «CD». Монтируется в «ПН» с последующим креплением листового материала. По сечению аналогичен первому виду и усилен дополнительными рёбрами жёсткости.
- Потолочный – аббревиатура «ПП» направляющий и «ППН» несущий. Сечение стандартное, отличается уменьшенным форм-фактором относительно стенового профиля.
- Арочный – аббревиатура отсутствует. Этот профиль характерен дополнительными надрезами боковых рёбер, для повышения гибкости. Как следует из названия, его главное предназначение – создание различных арок.

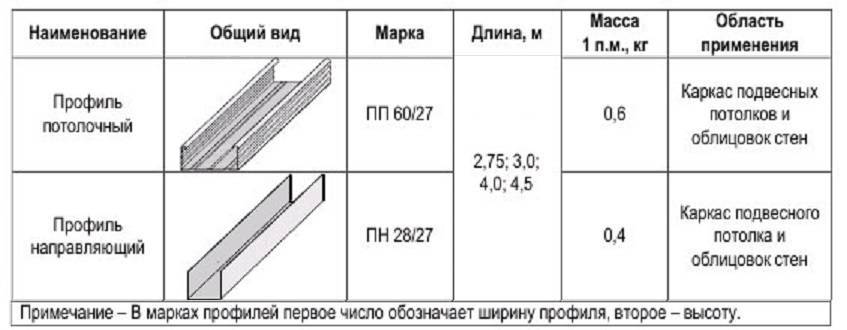

Каким бывает профиль оцинкованный – размеры и виды приведены в таблице типовых размеров различных элементов:
| Назначение профиля | ||||
| Типовые размеры | Несущий профиль | Стоечный профиль | Потолочный профиль | Потолочный несущий профиль |
| 28х27 мм | 50х50 мм | 60х27 мм | 28х27 мм | |
| 50х40 мм | 65х50 мм | |||
| 65х40 мм | 75х50 мм | |||
| 75х40 мм | 100х50 мм | |||
| 100х40 мм |
Отдельные виды и аксессуары
Помимо перечисленных выше, есть отдельные виды профилей используемых для решения нестандартных задач, и аксессуары, которыми производится монтаж всей конструкции. Основным дополнительным профилем является угловой сегмент. Его применяют для монтажа угловых элементов из гипсокартонных листов. В сечении он имеет прямой угол.

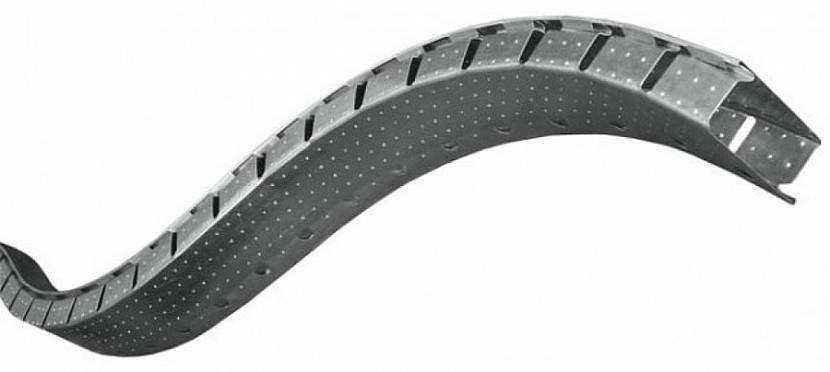

Арочный профильИсточник izgipsokartona.com
Различают несколько основных видов такого профиля:
- без перфорации – полочки профиля сплошные;
- перфорированный – с крупными отверстиями на полочках, предназначенных для крепления на штукатурке;
- сетчатый – к полочкам прикреплена специальная сетка для лучшей адгезии с поверхностью;
- с основой из бумаги – это две металлические полоски, закреплённые на плотной бумаге при помощи клея и применяемые при выравнивании ненагруженных мест.

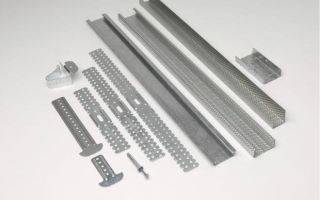

К основным аксессуарам относятся:
- Подвесы с перфорацией. Используются при конструировании потолков подвесного типа и представляют собой пластину размером 125 на 60 миллиметров. Пластина имеет риски, делящие её на тир части, крайние из которых имеют перфорацию. Середина крепится к плоскости, а крайние элементы, отгибаясь на 90 градусов, удерживают несущий профиль.
- Подвесы с анкерным креплением. Предназначены для установки подвесных потолков и имеют удобную регулировку по высоте, что значительно упрощает выравнивание плоскости.
- Соединители двухуровневые или одноуровневые. При монтаже подвесных потолков позволяют соединять между собой перекрещивающиеся профили. Строители часто называют этот аксессуар «крабом».
- Удлинитель. Скоба, имеющая размеры 110 на 58 миллиметров, предназначенная для сращивания профилей, имеющих один форм-фактор.

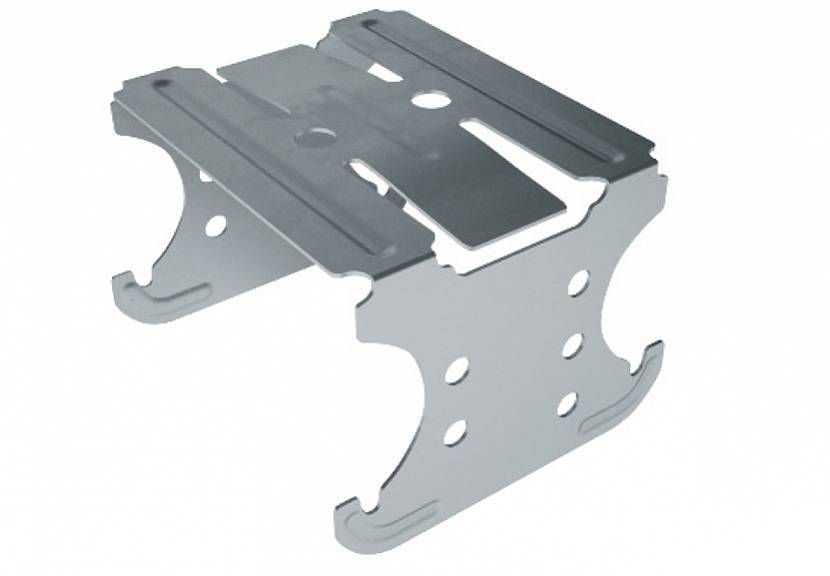

Двух уровневый соединительИсточник otdelkasten.com
Стоит отметить, что на практике многие из этих приспособлений не применяются и заменяются самодельными частями. Например, для сращивания применяют «НП» необходимого размера. Для этого он вставляется внутрь соединяемых отрезков, обжимается и фиксируется при помощи саморезов. Деталь каркаса выходит более жёсткой и надёжной чем при использовании стандартных аксессуаров.
Та же ситуация и сооружением каркаса, где редко используют подвесы с перфорацией, предпочитается «сапог» – отрезок профиля согнутый буквой «Г». Делается это не для экономии фурнитуры, а для получения более надёжного крепежа. Изначально эти подвесы создавались для установки потолков подвесного типа. Гипсокартон на стенах, нередко укладываемого в два слоя, они выдерживают с трудом.

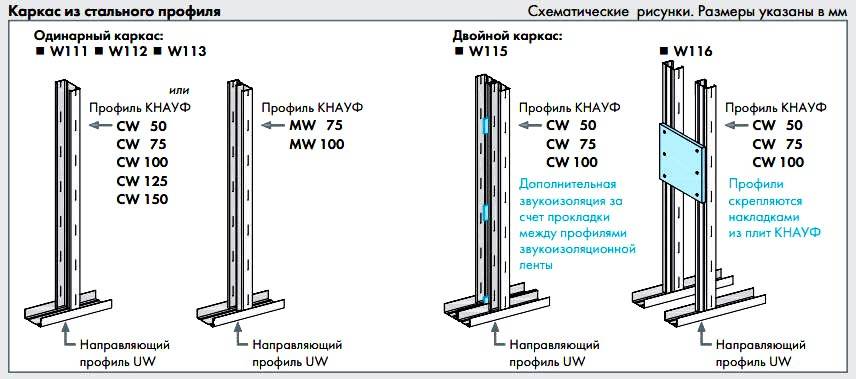

Необходимый профиль для перегородки из гипсокартона: 3 вида
Для разных каркасов используют различные по размеру профили
- Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
- Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
- Для жесткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.
Перед началом монтажа перегородки, необходимо произвести разметку поверхности пола и потолка, отмерив нужное расстояние от перпендикулярной стены в двух точках затем соединить с помощью шнура.Профили также бывают усиленные и не усиленные, каркас для гипсокартона лучше выполнять из усиленных профилей
- Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
- Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
- Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.
Для увеличения прочности каркаса нужно соединить стойки поперечинами. Это отрезки из ПС длиною 80 см, которые сгибаются так, чтобы получился П-образный элемент с длиною спинки 60 см и полками по 10 см: Независимо от того, над возведением какой гипсокартонной конструкции вы работаете, понадобится выполнить каркасное основание. Для раскроя лучше применять не ножницы, а болгарку. Каждый профиль, используемый для строительства перегородки из гипсокартона, обладает своими особенностями. Гипсокартонные перегородки устанавливают и на каркасную основу, выполненную из дерева.
Но металлические детали более просты в обращении. Они прочнее и долговечнее, не так уязвимы перед воздействием влажности и температуры. Такой большой выбор длин продиктован особенностями технологии, которая не допускает наращивания стоек, если в помещении высокие потолки. Вторую сторону поперечного профиля нужно предварительно подготовить. На фото вы видите, какую конструкцию при помощи ножниц по металлу нужно вырезать.
Это не сложно. Сначала делаются разрезы вдоль профиля. Получившейся “ЯЗЫК загибается и именно его прикручивают к ровной стороне вертикальной стойки. Потом бортики обрезаются. Две стойки закрепляются по границе дверного проема.
Эти стойки вставляются внизу и вверху в профили направляющие. Стойки нужно выставить строго по вертикали и прикрепить к направляющим профилям саморезами металл-металл длинной 9 мм или просекателем. (Просекатель — специальный инструмент для скрепления металлических профилей друг с другом).
Основные виды профилей
Изделия классифицируются на следующие типы:
- Направляющие или стартовые;
- Потолочные стоечные;
- Стоечные настенные/перегородочные;
- Усиленные;
- Арочные;
- Маячковые;
- Угловые — защитные и штукатурные;
- Направляющие.
Направляющие
Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.
Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.
Основные параметры юд-профиля:
- Длина — 3 м
- Ширина полки — 27 мм
- Длина каждой спинки — 28 мм
- Толщина — 0,4-0,55 мм
UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.
- 50×40 мм
- 75×40 мм — применяется как перемычный в каркасах
- 100×40 мм
В спинках часто имеются отверстия под 8 мм дюбели.
Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м
ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.
Потолочные стоечные
Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.
Маркируются как CD.
Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.
Стоечные настенные/перегородочные
Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.
ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.
Стандартные размеры стоечного профиля под гипсокартон:
- Длина полки — 5 см
- Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
- Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м
Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.
Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.
Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.
Основные размеры усиленного профиля для гипсокартона:
- Длина — 3 метра, 4 метра, 6 метров
- Высота полок — 4 см
- Ширина спинок — 5 см, 7,5 см, 10 см
Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:
- защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
- штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35
Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.
Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.
Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.
Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).
Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.
