Виды самосрабатывающих огнетушителей и особенности их применения

Правила эксплуатации

Контроль за техническим состоянием самосрабатывающих порошковых огнетушителей проводиться техническим персоналом объекта или уполномоченными лицами, ответственными за проведение охранной противопожарной деятельности.

Главным условием работоспособности ОСП считается полная герметичность колбы. При обнаружении на поверхности стеклянного корпуса трещин и сколов, самосрабатывающий элемент подлежит замене. Герметичность колбы проверяется путем погружения в водную среду и испытанием в течение одной–двух минут. При появлении пузырьков с газом прибор подлежит замене. Заказать самосрабатывающие огнетушители вы можете по хорошей цене на сайте.

В месте возникновения пожара на участке с ОСП, тушение вспомогательными и дополнительными ручными огнетушителями проводиться с расстояния 4-5 метров.

В случае ликвидации пожара до срабатывания огнетушителя, работы  по профилактическому осмотру и демонтажу устройства проводятся после снижения температуры окружающего пространства до 20°C. После установившейся отметки термометра следует прождать 10-15 минут и только затем приступать к осмотру.

При срабатывании прибора происходит расширение внутреннего газа, что приводит к повышению давления внутри колбы. При взрыве емкости с порошком происходи разлет стеклянных осколков на радиус до 3-4 метров.

Как работает самосрабатывающий огнетушитель

Единичные или объединенные в сеть баллоны с побудительным узлом или линией, а также вбрасываемые огнетушители, активируемые выдергиванием чеки или температурой очага возгорания. При порошкообразном ОТВ тушение одновременно поверхностное и объемное.

Срабатывание автоматических аэрозольных и порошковых огнетушителей основывается на термохимических реакциях. Варианты:

1. ОТВ уже под давлением внутри:
   1. Реактив в колбе или легкоплавкая деталь разрушает затвор.
   2. Заряд выбрасывается через ниппель.
2. Смешивание ингредиентов:
   1. Воспламеняется пирошнур.
   2. Активируется пиропатрон.
   3. Реакция инициирующей смеси создает напор, мембрана между сегментами в корпусе разрывается, основное вещество взрыхляется и выбрасывается, разрывая сосуд по насечкам.
3. Подобно выше описанному, но ОТВ внутри уже с присадками, создающими давление при нагревании.

Одноразовые разрушающиеся модели обычно с порошком, аэрозолем. Забрасываемые только аэрозольные. Многоразовые закачные модули могут быть углекислотными, хладоновыми (МГП).

Автоматические

Принцип действия самосрабатывающего автоматического устройства пожаротушения – активация от сигнала извне по побудительной линии блоком управления, сигнализацией (электропуск); автономные изделия запускаются самостоятельно при реагировании на температуру (модуль в моторном отсеке).

Побудительные элементы: пусковое устройство с датчиком (электропуск), пиропатрон и/или шнур (пламя активирует заряд), колба разрывного замка.

Ручные / забрасываемые

Ручной или механический принудительный пуск используется при риске ложных срабатываний (сушильные, красильные боксы). Оператор двигает систему рычагов (кнопка в салоне авто и пр.), шток прокалывает мембрану или активирует пиропатрон.

Забрасываемые огнетушители одноразовые, с ручным пуском, это разновидность генераторов огнетушащего аэрозоля (ГОА) и модулей с таким же гасящим составом (АГС). Активация:

1. Выдергивают чеку, поджигают запал.
2. Бросок (держа за ремни, ручку).
3. В заряде происходит термическая реакция, давление разрывает корпус, распыляется аэрозоль.

Принцип работы ГОА:

1. Термическая реакция в корпусе. ОТВ, вырвавшись наружу, создает:
   1. Область повышенного давления;
   2. Облако взвеси для угнетения огня, самозатухания, остановки цепной реакции горения, создания огнепреграждающей пленки. АГС насыщает очаг и держится 20 мин.;
   3. Есть вариант со встречным подавлением огня термической струей (от +130 до +500 °C), но это больше характерно для АУПТ;
2. Самосрабатывающие огнетушители нового поколения из мягкого пластика для бытовых целей, жилых домов взрываются не сильно с небольшим хлопком и с низкими температурами;
3. Другой вариант: выдавливание аэрозоля источником газа – нет термореакции, наоборот, часто струя охлажденная.

Это интересно: Классификация пожаров и пожароопасных зон — познаем в общих чертах

Преимущества и недостатки

Чем хорош такой огнетушитель автономный:

• Простота конструкции, следовательно, высокая надежность, долгий срок службы без дорогостоящего постоянного обслуживания, текущего ремонта и прочих сервисных издержек.
• Легкий, быстрый монтаж.
• Полная автономность изделий.
• Низкая инерционность по сравнению с большими собратьями – традиционными АУПТ, а значит раннее подавление возгорания.
• Экологически безопасны.
• Широк диапазон температуры эксплуатации обычно как минимум в пределах – от – 50 до + 50℃.
• Тушат пожары всего спектра пожарной нагрузки, а также возгорания электрических установок, оборудования.

Установив необходимое количество самосрабатывающих изделий для защиты отдельного помещения, участка или цеха можно значительно сэкономить по сравнению с проектированием, монтажом, сервисом аналогичной системы АУПТ.

К недостаткам следует отнести следующие факты:

• Порошковые иногда склонны к ложной активации при резком подъеме температуры, в т.ч. локальном, в помещении, внутри корпуса оборудования, моторном отсеке из-за отсутствия, выхода из строя систем вентиляции/кондиционирования, перегреве двигателя транспортного средства.
• Все самосрабатывающие огнетушители тушат довольно небольшую площадь, объем помещения или часть пространства внутри корпуса дорогостоящего оборудования, поэтому неправильный выбор места монтажа изделий может оказаться критичным.
• Аэрозольные и автономные модули не гарантируют полное подавление, ликвидацию очага пожара.

Однако, зная преимущества и недостатки такого оборудования довольно несложно установить их в необходимых местах, причем по принципу «установил и забыл»; и эти автономные устройства будут годами надежно защищать собственность, объекты недвижимости от огня.

Самосрабатывающие огнетушители ОСП-1, ОСП-2

Самосрабатывающий огнетушитель ОСП представляет собой герметичную стеклянную колбу, заполненную огнетушащим порошком и зарядом газообразователя с температурой срабатывания 100 или 200 градусов Цельсия (ОСП-1/ОСП-2)

Огнетушители ОСП предназначены для тушения возникших возгораний без участия человека. Порошковый заряд этих устройств справляется с возгораниями твердых веществ, горючих жидкостей и электрооборудования под напряжением до 1000В. Такие огнетушители, как правило, устанавливают стационарно в небольших помещениях. Они отлично подойдут для защиты гаражей, торговых павильонов, складских и подсобных помещений контейнерного типа, небольших офисов. Автономные устройства ОСП часто устанавливают в мусоросборных камерах, электрошкафах и трансформаторных будках.

ОСП-1 и ОСП-2 приняты на снабжение Военно-Морского Флота и имеют сертификат морского регистра, они стоят на защите высоковольтного электрооборудования железнодорожных составов РЖД и вагонов метро.

Технические характеристики ОСП

Объем защищаемый одним огнетушителем: 5-8м

Масса огнетушителя не более 1,2кг

Масса огнетушащего порошка типа АВС не менее 0,7 кг

Температура срабатывания ОСП-1: 100 С / ОСП-2: 200 С

Габаритные размеры (без держателя): диаметр: 54мм, длина: 500мм.

Температурные условия эксплуатации от — 50 до + 50 С

Устройство и принцип работы огнетушителя ОСП

ОСП представляет собой герметичный стеклянный сосуд, заполненный огнетушащим порошком с газообразователем. При возникновении загорания и нагреве газообразователя до 100С (ОСП-1) или 200С (ОСП-2) он разлагается, увеличивая давление в сосуде, что приводит к разрушению сосуда и импульсному выбросу огнетушащего порошка.

При ручном использовании необходимо разбить колбу с одного из торцов и засыпать место горения порошком.

Выбрасываемый при срабатывании огнетушителя порошок не оказывает вредного воздействия на одежду и тело человека, не вызывает порчу имущества и легко убирается пылесосом.

Меры безопасности

Запрещается эксплуатировать ОСП с трещинами в корпусе, устанавливать и хранить ОСП вблизи источников тепла с температурой выше +50С. Не допускается длительное воздействие прямых солнечных лучей на ОСП при хранении и эксплуатации. Тушение пожара в зоне размещения ОСП до его срабатывания, производится другими средствами, с расстояния не менее 4-х метров от него. При ликвидации пожара до срабатывания ОСП работы с ним производятся после снижения температуры до комнатной, но не ранее, чем через 2 часа.

Зона возможного разлета осколков при срабатывании до 4 м.

Подготовка ОСП к работе и размещение на объектах

Перед установкой ОСП необходимо визуальным осмотром убедиться в отсутствии трещин на стеклянном корпусе огнетушителя.

Для закрепления ОСП на объекте необходимо освободить стеклянную колбу огнетушителя из держателя и после закрепления держателя, установить колбу обратно.

ОСП крепится горизонтально в верхней части защищаемого объекта над местом наиболее вероятного возникновения очага пожара. Высота установки ОСП — 0,1 — 2,0 м над местом возможного загорания, в зависимости от конструктивных особенностей объекта защиты. Близость размещения ОСП к очагу возгорания определяет эффективность и быстроту его срабатывания. Количество ОСП и места их установки определяются по нормативным документам для конкретных помещений.

Рекомендуемые места установки:

• Закрытые электрораспределительные устройства, в том числе в вагонах метро, ж/д транспорта и др.
• Открытые электроустройства и кабельная проводка
• Бытовые электроприборы
• Жилые помещения, дачные дома
• Торговые киоски, складские помещения
• Гаражи, помещения хранения горючих материалов
• Отсечки от смежных помещений

Техническое обслуживание и перезарядка автоматических огнетушителей



Огнетушители ОСП не подлежат перезарядке. Техническое обслуживание состоит из осмотра внешнего состояния и очистки корпуса от пыли и грязи

При осмотре необходимо обращать внимание на трещины и сколы корпуса огнетушителя, при их наличии ОСП подлежит замене. Стеклянный корпус аккуратно протирают влажной тканью

Технический осмотр необходимо проводить не реже одного раза в 3 месяца.

Так же необходимо следить за тем, чтобы огнетушащий порошок не смешивался с зарядом газообразователя.

Утилизация порошковых автоматических огнетушителей производится специализированными организациями согласно требованиям Норм пожарной безопасности 166-97.

Гарантийный срок эксплуатации, назначенный заводом-изготовителем — 2 года с момента приобретения. А срок эксплуатации огнетушителей ОСП составляет пять лет.

Типы самосрабатывающих огнетушителей

Огнетушитель осп-1

Преимущество ОСП-1 и ОСП-2 заключается в их стоимости и удобстве монтажа и обслуживания. После срабатывания все элементы этих моделей легко поддаются замене, что значительно сокращает расходы организации на приобретение нового оборудования. Также размещать такой огнетушитель можно и самостоятельно благодаря малым габаритам устройства. Контроль за исправностью здесь не требуется, система работает автономно.

Единственный недостаток ОСП – это большая вероятность срабатывания при отсутствии реального возгорания. Происходит такая ситуация при недостаточном кондиционировании помещения с отопительными приборами, либо размещении огнетушителей рядом с нагревающимся оборудованием или при попадании прямых солнечных лучей на сосуд.

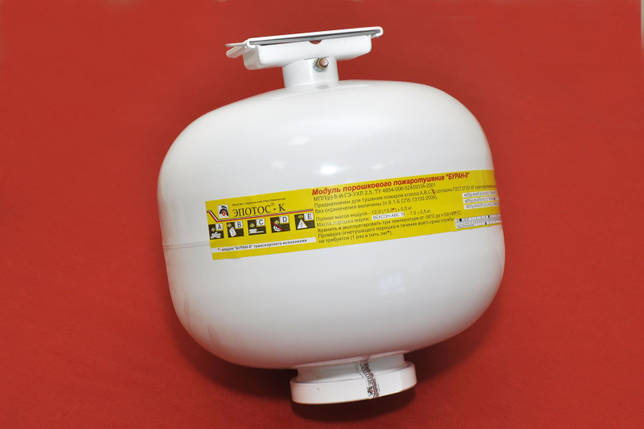

Самосрабатывающий огнетушитель «Буран» предназначены для тушения горящих твердых, жидких и газообразных материалов и веществ, а также для защиты горящего электрооборудования. Применяется как один из элементов сложной системы автоматики пожаротушения. Различают три основных типа «Бурана» – 2,5-2С; 8,0Н и 8,0У. Отличия между ними заключаются в объеме охраняемой площади (18, 64 и 60 соответственно), диаметре колбы (250, 350 и 262 соответственно), а также в весе (2,9; 12 и 9,5 соответственно). Срок службы составляет 10 лет.

Огнетушитель Буран-8

Конструкция и процесс сработки аналогичны ОСП. Принципиальное отличие от других моделей самосрабатывающих огнетушителей – наличие узла пуска от теплопроводного шнура. Имеют функцию пуска и подсоединяются к автоматике пожаротушения.

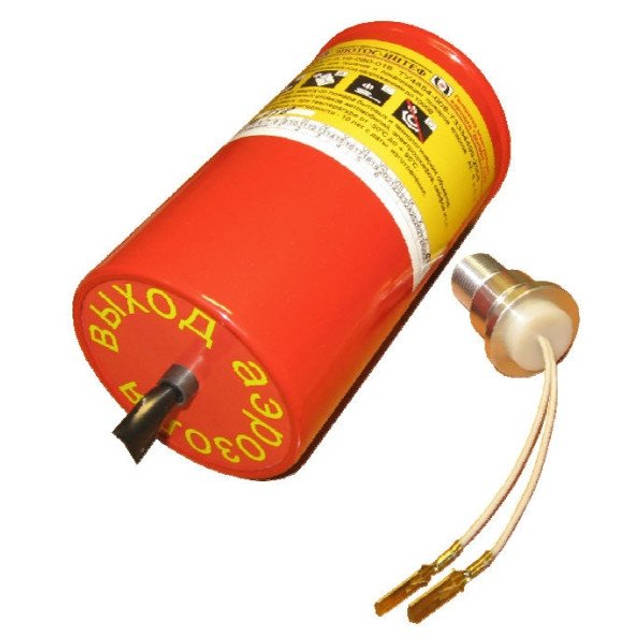

Огнетушитель самосрабатывающий «Допинг» относится к типу аэрозольных огнетушителей и предназначается для использования в автомобилях. При его разработке было учтено, что подкапотное пространство негерметично, длительное время присутствует вибрация и повышенная температура при работе двигателя.

На фото: Генератор огнетушащего аэрозоля “Допинг-2,160п”



После срабатывания «Допинга» происходит равномерное распределение аэрозоля над всем охраняемым пространством под капотом автомобиля или над баком с бензином

В некоторых случаях такой самосрабатывающи огнетушитель используют для предотвращения угона автомобиля: запуск двигателя не от ключа зажигания спровоцирует взрыв колбы с аэрозолем, образуется дым, который закрывает обзор, не давая возможности преступнику убежать, привлекая внимание посторонних к имитированному пожару. На приборную панель выводится кнопка запуска огнетушителя, что позволяет водителю ликвидировать очаг пламени до создания условий срабатывания «Допинга» (например, температура в 200 градусов)

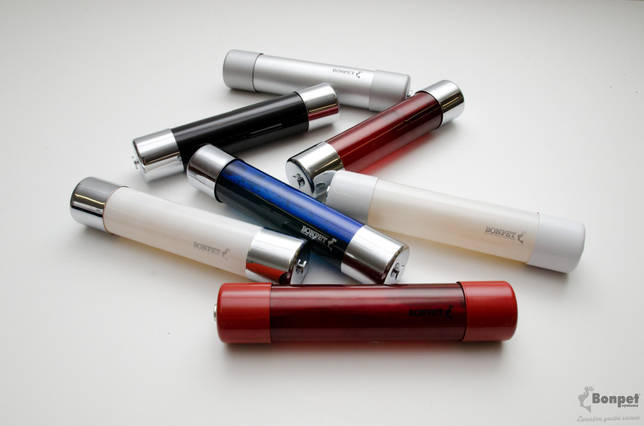

Самосрабатывающий огнетушитель «Bonpet» рассчитан на объем защищаемого объекта до 8 куб.м. Масса ампулы с огнегасящим составом – 1,03 кг. Ампула с эмульсией может быть использована и как самосрабатывающий, и как ручной огнетушитель. При температуре в 90 градусов происходит разрыв колбы и выброс эмульсии на очаг пламени. При обнаружении горения до создания критичной температуры в помещении можно бросить «Bonpet» в место возгорания. После разрыва колбы эмульсия превращается в пленку, которая исчезает через 24 часа.

Самосрабатывающие огнетушители Bonpet

Огнетушитель порошковый пиротехнический самосрабатывающий «Вишня» российского производства может быть установлен на любую поверхность. Применяется на автомобильном, железнодорожном и морском транспорте. Также может быть использован как ручной огнетушитель.

Применение «Вишни» при хранении товара на высоких стеллажах позволяет приступить к ликвидации горения задолго до обнаружения пожара персоналом. Рассчитано устройство на защиту 30 кв.м. В качестве огнетушащего вещества использован порошок.

Видео – рассказ о некоторых видах самосрабатывающих огнетушителях:

Принцип действия огнетушителя порошкового самосрабатывающего

Принцип работы достаточно простой – колбу с порошком размещают над местом потенциального возгорания, но не ниже 20 см от потолка. При воздействии открытого огня на колбу или в результате повышения температуры воздуха, порошок в колбе начинает выделять газ, что приводит к повышению внутреннего давления. Как только этот показатель достигает значения от 10 до 15 атм, колба взрывается, а порошок вспушивается и накрывает облаком все пространство, тем самым изолируя пламя от кислорода.

Недостатки ОСП – это ложное срабатывание при повышении температуры окружающего воздуха вследствие естественного нагрева и при отсутствии системы кондиционирования. Такое явление зачастую встречается во время летних пиковых температур, с огнетушителями, монтируемыми в закрытых электроустановках. ОСП способен защитить не более 8 м3 закрытого пространства, поэтому для помещений с большим объемом необходима установка нескольких колб.

На сегодняшний день самосрабатывающие порошковые огнетушители являются наиболее популярными, благодаря нетребовательности в обслуживании и доступной стоимости. Производители предлагают различные модификации этих устройств, с одинаково простым принципом действия и установкой, которая под силу каждому. Именно такое приспособление рекомендуется иметь в домашнем обиходе, так как оно не займет никакого места, и с его помощью можно погасить очаг возгорания в электрощите, что является наиболее распространенной причиной пожара в быту, а воспользоваться им сможет даже ребенок.

Как быстро определить, какой перед вами огнетушитель

В момент, когда срочно понадобится огнетушитель, читать даже короткое описание или искать в информацию в интернете будет некогда, поэтому запомните одну важную деталь: широкий раструб в виде воронки — у углекислотных огнетушителей, узкий шланг — у порошковых. Зная, какой перед вами огнетушитель, используйте его согласно инструкции.

Порошковые огнетушители

Порошковые огнетушители используются в административных и складских помещениях, административных центрах. Такой огнетушитель механически сбивает пламя и вытесняет кислород из места загорания. Как правильно использовать порошковый огнетушитель?

• Поднесите огнетушитель к очагу возгорания — как можно ближе, но сохраняя безопасное расстояние.
• Сорвите пломбу, она располагается сверху, на запорно-пусковом устройстве.
• Выдерните чеку, освободите насадку шланга и цельтесь им в основание пламени.
• По мере тушения — подходите ближе к очагу пожара.
• Если приходится тушить электрооборудование, которое находится под напряжением, не подносите шланг или корпус огнетушителя ближе чем на метр к местам, где проходит ток. Не забывайте, что самым правильным вариантом будет обесточить все электрооборудование сразу после обнаружения возгорания.
• Если пользуетесь порошковым огнетушителем в закрытом помещении, помните, что после него останется облако порошка, который затрудняет дыхание и ухудшает видимость. Проветрите комнату сразу после того, как пожар будет потушен.

Углекислотные огнетушители

Тушащее вещество углекислотного огнетушителя полностью растворяется в воздухе, поэтому, в отличие от порошкового, он не оставляет следов. Не подходят для тушения твердых материалов, но идеальны в использовании при загорании электроприборов и электрических сетей. Как пользоваться углекислотными огнетушителями — в инструкции ниже:



Поднесите огнетушитель к очагу и выдерните опломбированную чеку. Направьте раструб на очаг пожара и откройте запорно-пусковое устройство — рычаг или вентиль. Обратите внимание — при выходе углекислоты раструб охлаждается до -70 градусов, держаться за него руками нельзя, можно получить ожог. Держитесь за рукоять, расположенную у раструба. После тушения пожара поверните рычаг, перекрывающий подачу углекислоты.



Что нужно сделать до того, как берешься за огнетушитель

Сразу после обнаружения возгорания прекратите работу и отключите все электрооборудование. Немедленно вызывайте пожарную охрану, по возможности — примите меры по эвакуации людей. Даже взрослые могут начать паниковать, постарайтесь отследить перемещения ваших коллег. Не забывайте, что обязанность как можно быстрее проводить пожарников к месту возгорания ложится на того, кто их вызывал.

Самосрабатывающий огнетушитель «Шар»

Данный вид огнетушителя также справляется с огнем без участия людей. Шар отличается удобной оригинальной конструкцией и высокой скоростью реагирования на огонь, он не ждет достижения пика температуры.





В отличие от ОСП-1 либо ОСП-2 порошковый огнетушитель «Шар» не прикрепляется в стене или потолку. При возникновении открытого огня необходимо бросить устройство в эпицентр возгорания.

Благодаря моментальному реагированию, высокой эффективности тушения пожаров любого класса данная конструкция пользуется большой популярностью, ее располагают в наиболее опасных зонах: распределительных щитах, промышленных предприятиях, автозаправочных станциях.

В связи с тем, что в состав данного устройства входят безопасные компоненты, имущество окружающая среда, а также здоровье людей защищены от вредных воздействий. Даже срабатывание огнетушителя в руках человека не приводит к травмам.

В конструкцию Шара входят специальные шнуры, способные легко воспламеняться и активировать выброс противопожарного облака в виде порошка, имеющего уникальный химический состав, обеспечивающий наиболее эффективное тушение огня по всему помещению.

Пожарный щит

Для размещения первичных средств пожаротушения и пожарного инвентаря используются пожарные щиты. Приобрести пожарный щит в наше время не сложно. А вот защитить пожарный щит от разворовывания — задача посложнее, но от ее решения зависит ваша безопасность. Даже если Вам сегодня на пару часов нужна лопата, то лучше попросите ее у соседа. С пожарного щита инвентарь брать нельзя, поскольку велика вероятность, что вернуть его на пожарный щит Вы позабудете, а в случае пожара он ой как пригодится.

В стандартный комплект пожарного щита входят лом, лопата, багор, два огнетушителя и два конусных ведра.

Пожарные багры предназначены для разборки при тушении пожаров кровель, стен, перегородок, стропил и других частей горящих зданий, для сваливания труб и печей, а также для растаскивания горящих предметов и материалов во время пожара и после него.

Лом пожарный предназначен для расчистки мест пожара, разборки кровель, стен и перегородок, а также для растаскивания горящих объектов.Пожарная лопата (штыковая или совковая) применяется для локализации или тушения слабых низовых пожаров (на начальной стадии их развития) путем засыпки очага возгорания грунтом или песком, а также для расчистки мест пожара и перетаскивания горящих материалов.

Ведро пожарное конусное предназначено для применения в качестве первичного средства пожаротушения с целью доставки вручную воды и песка. Полотно противопожарное (кошма) предназначено для локализации горения в начальной стадии пожара, путем перекрывания доступа кислорода. При оборачивании вокруг пострадавшего на пожаре обеспечивает тушение тела человека и его одежды. Защищает горючие конструкции и оборудование при проведении огневых работ. Аккуратно сложенные полотнища упаковываются в контейнер красного или другого цвета. Контейнеры вешаются на пожарном щите. Кошма быстро приводится в рабочее состояние, для чего необходимо открыть клапан в нижней части контейнера и за две пришитые ручки вытянуть и раскрыть полотнище.

Рядом со щитом устанавливают ящик с песком.

Пожарные щиты должны размещаться в производственных и складских помещениях, не оборудованных внутренним противопожарным водопроводом и автоматическими установками пожаротушения. Гаражный кооператив и садовое товарищество также необходимо оборудовать пожарным щитом.

смотреть видеоролик «Первичные средства пожаротушения: виды и порядок их применения» (05 мин. 02 сек.)

смотреть видеоролик «Типы и виды огнетушителей, их назначение и применение» (09 мин.19 сек.)

Маркировка

Каждый огнетушитель обязательно маркируется.

Все модели имеют свою сокращённую аббревиатуру:

• водный (ОВ);
• воздушно-эмульсионный с фторсодержащим зарядом (ОВЭ);
• воздушно-пенный (ОВП);
• порошковый (ОП);
• углекислотный (ОУ);
• хладоновый (ОХ).

Однако это ещё не всё и согласно правилам ГОСТа, маркировка включает в себя следующую информацию, которая позволяет определить:

• Вид устройства;
• Массу заряда огнетушителя;
• Тип и класс модели;
• Разновидность конструкции;
• Условные, а также дополнительные обозначения.

Далее приводим иллюстрацию, которая наглядно демонстрирует примерную маркировку огнетушителей:



Помимо этого, на запорно-пусковом устройстве содержится следующая важная информация:

• Месяц выпуска – 2 знака;
• Год производства – 2 знака;
• Общая масса заряда ОТВ – 3 знака.

Для наглядности, разберём маркировку: ОП – 4(з) – ABCE – 02.

Подробнее рассмотрим каждый символ:

• ОП – порошковый вид;
• Масса заряда ОТВ – 4 килограмма;
• Тип устройства – Закачной;
• Класс возгораний, при тушении которых может использоваться – АВСЕ;
• Модель – 02.

Интересно, что в обозначениях могут находиться ещё три буквы: К, Р и М. Они обозначают компактную, тонкораспылённую и мелкодисперсную струю.

Этикетка огнетушителя может нести и другую информацию.

Рассмотрим несколько наглядных примеров:

• 2А 55В С Е – огнетушитель охватывает 2 квадратных метра для пожаров класса «А», 55 квадратных метров для пожаров класса «В», а для классов «С» и «Е», метраж не указывается;
• Ст – 50А – это определение стали баллона.

К специфическим параметрам маркировки может относится определение места использования, устойчивость к вибрации и взрыву.

Некоторые факты о дачных пожарах, которых могло не быть

Хотя на сжигание мусора и остатков от садовой обрезки давно уже наложены ограничения, подкрепленные штрафами, дачи гореть не перестают: по данным МЧС Московской области, в апреле этого года количество пожаров в садовых домах выросло на 23%, а в банях – на впечатляющие 69,6% по сравнению с тем же периодом прошлого года. Баня вообще считается одним из самых пожароопасных строений на участке – именно бани горят чаще всего. Еще один примечательный и печальный факт: среднее время прибытия пожарного расчета в подмосковные СНТ – более часа с момента вызова.

Несмотря на это, редкий дачник на вопрос “Есть ли у вас огнетушитель?” ответит утвердительно. Даже если вы уверены, что у вас на участке с пожарной безопасностью все в порядке, помните, что ваши соседи могут оказаться менее ответственными людьми, а в ветреную погоду и при близком расположении построек их проблемы очень быстро станут вашими.

Как выбрать огнетушитель для дачи
