Винтовые сваи для забора: плюсы и минусы

Этапы воздвижения

Устанавливать можно с применением специального оборудования или своими руками.

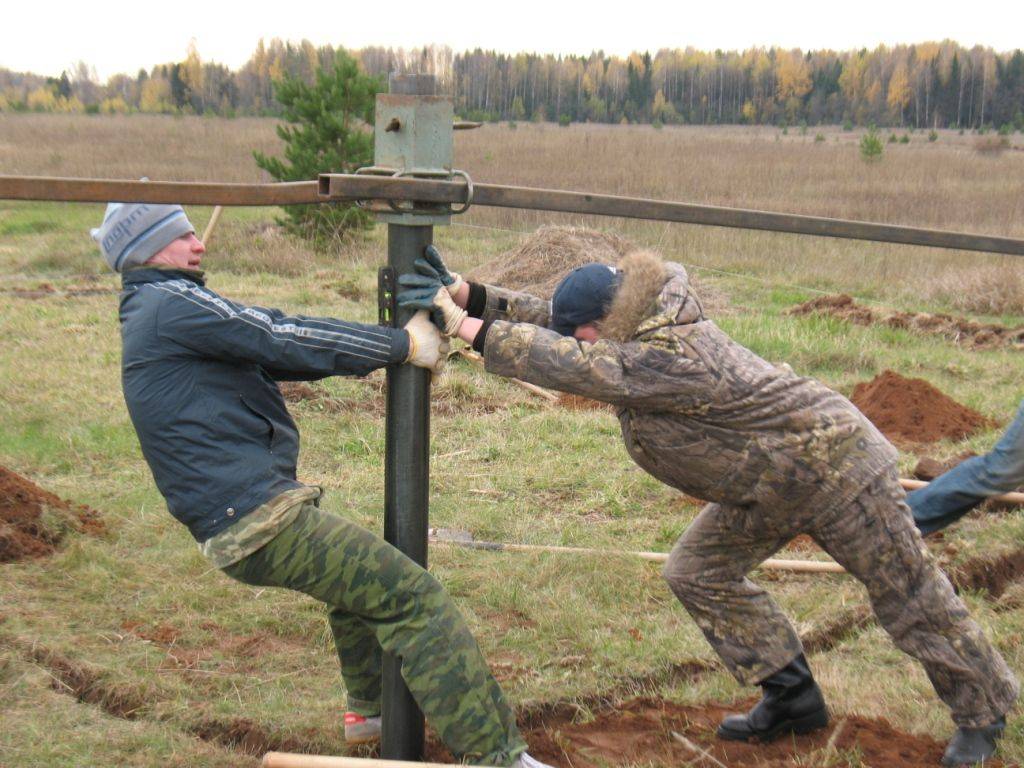

Для ручного монтажа созданы специальные рычажные трубы или железный вороток, который также на время вставляется внутрь для того, чтобы можно   было бы крутить. Обычно, это специальная насадка, которая идет в комплекте от производителя. Сначала механизм закрепляют в верхней точке, вставляют внутрь полую трубу и начинают крутить сваю.

Примерно на половине требуемого расстояния, положение укрепляется, а помогающий человек может взять еще трубу, чтобы помочь прокручивать уплотненные слои земли. Следует сразу нарастить вращательные рычаги посредством вставки в них железных ломов или трубных изделий. Больший рычаг лучшим образом облегчит процесс.

Вкручивание

В любом случае действия необходимо строго контролировать, чтобы не было крена. Отклонение более, чем на 2 градуса, сводит на нет все усилия – построенное сооружение станет непригоден изначально.

Технические средства помогут выполнить работу быстрее и легче, но для действий с подобными агрегатами лучше пригласить помощника. Чтобы избежать травм, необходимо максимально твердо удерживать инструмент. Это не всегда по силам одному, даже здоровому и крепкому человеку.

Расстояние между опорными точками сохраняется для любого типа используемого материала и не должно превышать 3 метра. Оптимально выдерживать шаг 2 – 2,5 м.

Сперва осуществляется погружение на глубину, соответствующую особенностям местного грунта, то есть, ниже уровня промерзания, что обеспечит оптимальную прочность.

Далее все трубы подрезают на одном уровне, обеспечивая ровный ряд. С целью более равномерного среза стоит по наружной части изделий натянуть веревку. После чего трубные полости обязательно бетонируют, предотвращая попадание внутрь мусора, воды или иных инородных предметов, способных нарушить целостность.

Опытные специалисты рекомендуют всегда делать пробное вкручивание, чтобы точно знать требуемую глубину погружения. Различное углубление грунтовых вод в пределах одного участка – это нормальное явление, которое не помешает установке качественных, прочных видов.

Схема правильного вкручивания

Чтобы достичь максимальной ровности, можно к самой свае прикрепить строительный уровень, по которому будет вкручиваться изделие. Следует пригласить знакомого в помощь, чтобы пока один крутил поворотный элемент, второй мог регулировать по уровню.

Если предполагается сборка сварной конструкции, то обработку надземной части опорных деталей проводят после того, как завершены все работы со сваркой.

Потом крепятся секции или монтируются лаги, на которые выполнят обшивку ограждения.

Подробнее процедура рассматривается в следующем видео:

Как залить фундамент под забор своими руками?

Теперь приступим к рассмотрению некоторых технологий устройства основания забора своими силами.

1. Ленточный фундамент для забора

Представляет собой бетонную ленту, армированную, поверхностного залегания. Вам понадобится бетон марки М200 (В15) и выше, арматура диаметром 8 и 10 мм, материал для опалубки (ламинированная фанера или деревянные щиты, сбитые из доски толщиной 25 мм), песок крупный.

Толщина такой ленты может быть разной. Для сварных металлических конструкций забора она должна быть широкой на максимально возможную величину, а фундамент под забор из профнастила будет уже, но глубже.

Около 2-3 дней по времени займет строительство ленты.

Технология строительства включает следующие этапы:

• выкапываем траншею (ширина 30-80 см, глубина 60-80 см);
• устраиваем гравийно-песчаную подушку (10-15 см), обильно поливаем ее водой;
• на расстоянии 5-7 см от дна и 7-10 см от стен укладываем предварительно связанную арматуру (сечение 10 мм);
• возводим опалубку из заранее подготовленных щитов, надежно ее закрепляем;
• заполняем опалубку бетоном, причем, если забор имеет в качестве опор столбы, надо установить и выровнять их по уровню заранее.

Стоимость такого фундамента будет состоять из затрат на материалы.

2. Столбчатый фундамент

Представляет собой устройство бетонных столбов для легких конструкций заборов.

Этапы строительства следующие:

• при помощи садового бура делаем яму для столбов забора (глубина 100-150 см, диаметр на 15-30 см больше, чем диаметр несущих столбов ограждения), расстояние между ними 2-3 м в зависимости от ширины пролета;
• засыпаем около 20 см смеси песка со щебнем, поливаем;
• устанавливаем в яму столбы, выравниваем их по уровню и заливаем бетонный раствор.

Этот вариант обойдется в разы дешевле предыдущего, так как здесь идет экономия за счет количества необходимого раствора, арматуры и опалубки.

3. Комбинированный фундамент, ленточно-столбчатый

Представляет собой сочетание рассмотренных выше вариантов – ленточного и столбчатого. Опять же, по разметке капаем траншею и через 2-3 м делаем в ней отверстия для столбов забора шириной не менее 40 см, глубиной 1,5 м.

Затем ставим в ямы столбики, заливаем их бетоном. Далее укладываем каркас из арматуры в траншею, ставим опалубку и опять заливаем раствор.

4. Свайный фундамент

Винтовая свая – это металлическая труба, имеющая на конце лопасть, которая выполняет роль анкера. Она располагается ниже уровня промерзания грунта и прочно держит сваю от выдергивания под действием пучения.

Самое главное – это четкая горизонтальная установка свай, которая осуществляется при помощи специализированной техники, однако это можно сделать и своими руками и сэкономить около половины денежных средств. Для этого вам понадобятся два куска трубы по 3 м длинной, которые будут исполнять роль рычага.

5. Бутовый фундамент

Он полностью состоит из натурального камня. Можно очень прилично сэкономить, собрав их на полях. Устройство такого основания чем-то похоже на конструкцию ленточного типа.

Этапы строительство следующие:

• выкапываем траншею;
• делаем щебеночное основание, которое затем увлажняем;
• укладываем крупные камни, скрепляя их между собой цементным раствором, которого должно быть не менее 15-20% от общего объема фундамента;
• возводим кладку на высоту 30-50 см над поверхностью земли.

Фундамент – важный момент строительства, который задает общее направление последующим этапам. От того, насколько грамотно будут произведены все основные расчеты будет зависеть целостность и долговечность всего сооружения в целом. Поэтому если вы не специалист в этой области, можете при желании обратиться за помощью к профессионалам.

Виды заборов

Профнастил — популярный материал для ограждения

Забор – это ограждение земельного участка с целью воспрепятствования проникновения на огороженную территорию животных и нежелательных лиц. Рассмотрим ограждения земли из различных материалов:

• профнастил, шифер, поликарбонат;
• решётка;
• металлическая сетка;
• деревянный забор;
• кирпичная кладка;
• забор из пеноблоков.

Профнастил, шифер, поликарбонат

Поликарбонат монтируют специальными винтами

Листовой материал для забора из винтовых свай применяют, когда нужно сделать ограждение земельного участка глухим.

Прогоны между опорами обычно делают 1,5 или 2 метра. К стойкам приваривают хомуты из круглой стали с резьбовыми окончаниями. Концы хомутов продевают в отверстия листового материала (профнастила, шифера, поликарбоната). На резьбу навинчивают оцинкованные гайки, предварительно одевают на них резиновые и металлические шайбы. Существуют и другие способы крепления листов ограждения.

Монтаж забора на винтовых сваях квадратного сечения удобен тем, что корпус опоры максимально плотно прилегает к листу ограждения. Это гораздо упрощает конструкцию крепления. Квадратные винтовые сваи сваривают из двух частей: подземной трубы и наземной стойки квадратного сечения.

Решётка

Решётку из металлического квадрата и полосы изготавливают в специализированных мастерских. Решётчатое ограждение приваривают к металлическим трубам опор.

Чтобы заборы на сваях такого типа прослужили много лет, раз в два сезона их красят.

Металлическая сетка

Сетка рабица представляет собой плетённое ячеистое изделие из круглой проволоки диаметром от 1,8 до 2 мм. Сетка износостойкое, удобное в монтаже и недорогое ограждение. Для ограждения лучше всего использовать оцинкованную сетку. Такой забор на винтовых сваях прослужит много лет без покраски. При своевременном уходе за ограждением забор из сетки может простоять 50 лет. Подробный разбор монтажа забора из рабицы смотрите в этом видео:

Сквозь верхние ячейки рабицы продевают оцинкованную проволоку

При высоте сетки 2 метра и более её крепят к горизонтальным прогонам из металлического профиля внизу и на высоте 1,5 м. Через верхние ячейки продевают оцинкованную проволоку.

Существует другой вариант ограждения из сетки рабица. Это сварные рамы из 35-го уголка, проёмы которых заполняют сеткой. Сетку в свою очередь приваривают по всему периметру рамы.

Такое ограждение будет стоить дороже, чем в предыдущем варианте. Зато в эстетическом восприятии ограждения из рамных конструкций с сеткой рабица значительно выигрывает среди других видов заборов на сваях.

Деревянный забор

Заборные конструкции из деревянных щитов привлекательны своей простотой монтажа и небольшой стоимостью.

Для крепления деревянных щитов очень удобны столбы для забора из винтовых свай квадратного сечения. Узлы крепления выполняют на болтовых соединениях.

Деревянные щиты готовят из гладко обструганных досок и бруса. Деревянные конструкции тщательно пропитывают антисептиками, покрывают олифой и затем красят масляной краской.

Кирпичная кладка

Для устройства ограждения из кирпичной кладки фундамент делают из мощных винтовых опор большого диаметра. Основание для кладки устраивают из железобетонных балок или швеллера с широкой полкой.

Ширина кирпичной кладки соответствует ширине основания

В качестве опорного основания можно применять промышленные ригели и оконные перемычки. Готовые железобетонные изделия приваривают к металлическим стойкам, используя закладные детали и отрезки арматуры. Узлы крепления затем бетонируют.

В некоторых случаях бетонное основание для кирпичной кладки готовят путём заполнения опалубки с армированным каркасом жидким бетонным раствором. Недостатком такого метода является сезонность мокрых процессов и длительный срок строительства.

Основание должно соответствовать ширине кирпичной кладки. Винтовую опору обкладывают кирпичом, формируя столбики квадратного сечения.

Забор из пеноблоков

Под ограждение из пеноблоков готовят основание такое же, как и под опору кирпичной кладки. Пеноблоки можно использовать только из водостойкого материала. Пеноблоки выгодны тем, что они гораздо легче кирпича. Они легко красятся и имеют красивый вид. О том, как выложить забор из пеноблоков, смотрите в этом популярном видео:

Ограждение на винтовых сваях привлекательно тем, что опоры монтируют в короткий срок независимо от времени года. Благодаря своей универсальности, металлические стойки удобно устанавливать на местности с большими перепадами высот.

Выбор подходящих свай для забора

Отвечают сваи за равномерное распределение нагрузки, увеличивая прочность и долговечность ограждения.

По типу резьбы

Фото: классификация винтовых свай по типу резьбы

Выпускают:

• с лопастями,
• стандартной резьбой,
• комбинированной резьбой.

Наиболее дорогие и надежные сваи с лопастями. Имеют 2–3 лопасти. Давление, оказываемое на трубу, распределяется равномерно. Повышается несущая способность.

Этот тип применяется на любом типе грунта.

Пользователи часто ищут:

• Установка металлического забора
• Забор из шифера

По диаметру

Фото: покраска винтовых свай

При возведении забора наибольшим спросом пользуются столбы диаметром:

1. 57 мм. С толщиной стенки трубы – 3 мм, толщиной лопасти – 4 мм, диаметром лопастей – 200 мм. Устанавливается для ограждения из деревянного штакетника, доски, поликарбоната, сетки.
2. 76 мм. Толщина стенки трубы – 3,5 мм, лопасти – 4 мм. Диаметр лопастей – 250 мм. Применяют для винтового забора из шифера, профнастила.
3. 89 мм. Толщина стенки трубы – 3,5 мм, лопасти – 4 мм. Диаметр лопастей – 250 мм. Отличный вариант для кованого ограждения, из кирпича, металлоштакетника.

По способу изготовления

Бывают:

1. Сварные. Создаются плазменной резкой. Это металлические конусовидные трубы с приваренными лопастями на конце. Перед поступлением в продажу обрабатываются антикоррозийными средствами. Отлично подходят для возведения заборов. Цена доступна. А вот для беседок, домов необходимо выбрать литые свайные опоры.
2. Литые. Имеют цельную конусовидную форму за счет литья металла. Способны выдерживать большие нагрузки, поэтому широко применяются в малоэтажном строительстве. В зависимости от того, на каких грунтах будут вестись работы, литые трубы берутся с разным диаметром лопастей. Для вечномерзлых почв рекомендуется брать поменьше, чтобы удобнее было ввинчивать. Для устойчивых грунтов лопасти должны быть крупными. Стоят они немало.
3. Комбинированные. Из названия ясно, что в них объединили элементы первых двух типов. Подойдут для установки легковесных сооружений, заборных конструкций. Цена на них невысокая.

Чем отличаются заборы на сваях

Опоры в виде винтовых свай используются для разных типов заборов. Чаще всего это профнастил средней толщины. Расстояние между сваями в этом случае не должно быть большим, а направляющие расположены вверху, в середине и внизу. Все это придаст каркасу прочность.

Ограждение из деревянного штакетника крепится в двух точках из-за меньшего веса и парусности, чем у профнастила. Если же штакетины монтируются без расстояния, впритык, то понадобится крепление и в середине. Металлический штакетник крепится аналогичным образом.

Забор из металлических прутьев имеет большой вес, что требует дополнительного усиления жесткости и надежности конструкции. Ограждение из металлической сетки легкое, можно обойтись вообще без направляющих, закрепив ее непосредственно к столбам.

Монтаж забора на винтовых сваях своими руками

Рекомендуем статью к прочтению: «выбираем листы профнастила для забора»

Гораздо практичнее и надежнее первый способ, поэтому его и рассмотрим.

Из материалов, инструментов следует подготовить:

• бензобур для лунок или ручной бур;
• инструмент для вкручивания свай;
• профильные трубы сечением 40*20 мм (для лаг);
• оцинкованные саморезы (лучше брать кровельные);
• веревку, колышки;
• шуруповерт;
• рулетку;
• уровень.

Сырье для заполнения секций – профнастил.

Расчет количества материала

После можно приступать к разметке, Вбивая колышки в местах установки опор, натянуть между ними веревку.

Глубина залегания должна быть от 1,5 м и более.

Антикоррозийная обработка

При покупке стоит обращать внимание на качество металла и степень защиты от ржавчины. Часто более дорогие заводские варианты не нуждаются в дополнительной обработке и уже готовы к установке

Если хотите сэкономить, можно обработать сваи самостоятельно. После покрытия грунтовкой можно их покрасить. Время высыхания – от суток до 3 дней.

Перечень подходящих средств для защиты металла от коррозии.

Установка свай

Выполняется так:

1. Сначала рекомендуется сделать пробное завинчивание, чтобы определить состав почвы и на основе этого – глубину.
2. На сложной почве следует ввинчивать сваю на уровень до 1,5 м. Этого будет достаточно даже для массивных заборов.
3. Вкручивание специальным инструментом рекомендуется проводить втроем. Один человек наблюдает за вертикальностью установки, а двое вкручивают. Стойка должна быть закреплена строго под прямым углом. Проверяется с помощью уровня.
4. Внутреннюю полость можно залить для надежности бетонным раствором, потом приварить крышку, чтобы влага не проникала внутрь трубы.

Когда сваи вмонтированы на требуемую глубину, необходимо тщательно утрамбовать грунт вокруг них. Если рельеф позволяет, то забетонировать. Это повысит устойчивость конструкции. Время застывания бетона – 3–5 суток.

Крепление лаг

К надежно зафиксированным столбам монтируют поперечные лаги. Для забора из профлиста на одну секцию хватит и двух штук.

Делается это двумя методами:

1. Сваркой. Профильные трубы просто приваривают к столбам, на расстоянии 20 см от верха и низа опоры.
2. Болтами. К сваям приваривают металлические уголки, в которых сверлят отверстия под болты. В лагах также проделывают отверстия под крепежи.

По окончании фиксации лаги обрабатывают грунтовкой, красят, дают время высохнуть, и можно приступать к установке секционного материала.

 Монтаж пролетов

Листы крепят на саморезы или заклепки

Важно придерживаться уровня, чтобы пролеты не получились перекошенными или с разным нахлестом

Рекомендуем к прочтению: «как правильно крепить профнастил на забор».

Винтовые сваи – отличное решение для участков с проблемными, болотистыми грунтами. Надежный фундамент и одновременно столбы для забора прослужат долгие годы, не требуя ремонта.

Достоинства и плюсы свайно-винтового фундамента

Преимущества фундамента такого типа вполне очевидны и подтверждаются специалистами в строительной сфере.

+ 1. Низкая цена фундамента. Точно рассчитать, сколько вам удастся сэкономить на строительстве, можно, учитывая глубину закладки, тип почвы, размеры и среднюю массу самого здания и другие факторы.

+ 2. Водонепроницаемость. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. Строение будет отделено от поверхности почвы металлическими сваями, так что появление сырости, плесени, грибков в жилых помещениях исключено.

Да-да, это свайно-винтовая контрукция.

+ 3. Простота и легкость монтажа. Для установки свайно-винтового фундамента не требуется пригонять спецтехнику или покупать дорогостоящие инструменты. Сделать это без серьезных нарушений строительных нормативов удастся даже непрофессионалам. Просто попросите друзей или родных помочь вам: трех человек для закладки фундамента окажется более чем достаточно.

Монтаж могут осуществить даже непрофессионалы.

+ 4. Доступный ремонт. С некачественными материалами или халатностью мастеров может столкнуться каждый. Если ваш дом возведен на плитном или ленточном фундаменте, появление трещин и проседание станет серьезной проблемой и приведет к очень большим расходам.

+ 5. Высокая скорость установки винтовых свай. В отличие от других типов фундамента, винтовые сваи можно смонтировать всего лишь за 1-2 суток. Это связано с отсутствием таких дорогостоящих и сложных этапов, как заливка бетоном, выкапывание ямы, обустройство опалубки и армирование. Точное время монтажа обусловлено квалификацией работников, вида почвы и глубины закладки винтовых свай.

+ 6. Простота наращивания свайно-винтового фундамента. Если владелец дома решил сделать перепланировку или пристроить новое помещение, увеличить площадь фундамента в этом случае удастся с минимальными финансовыми затратами и силами.

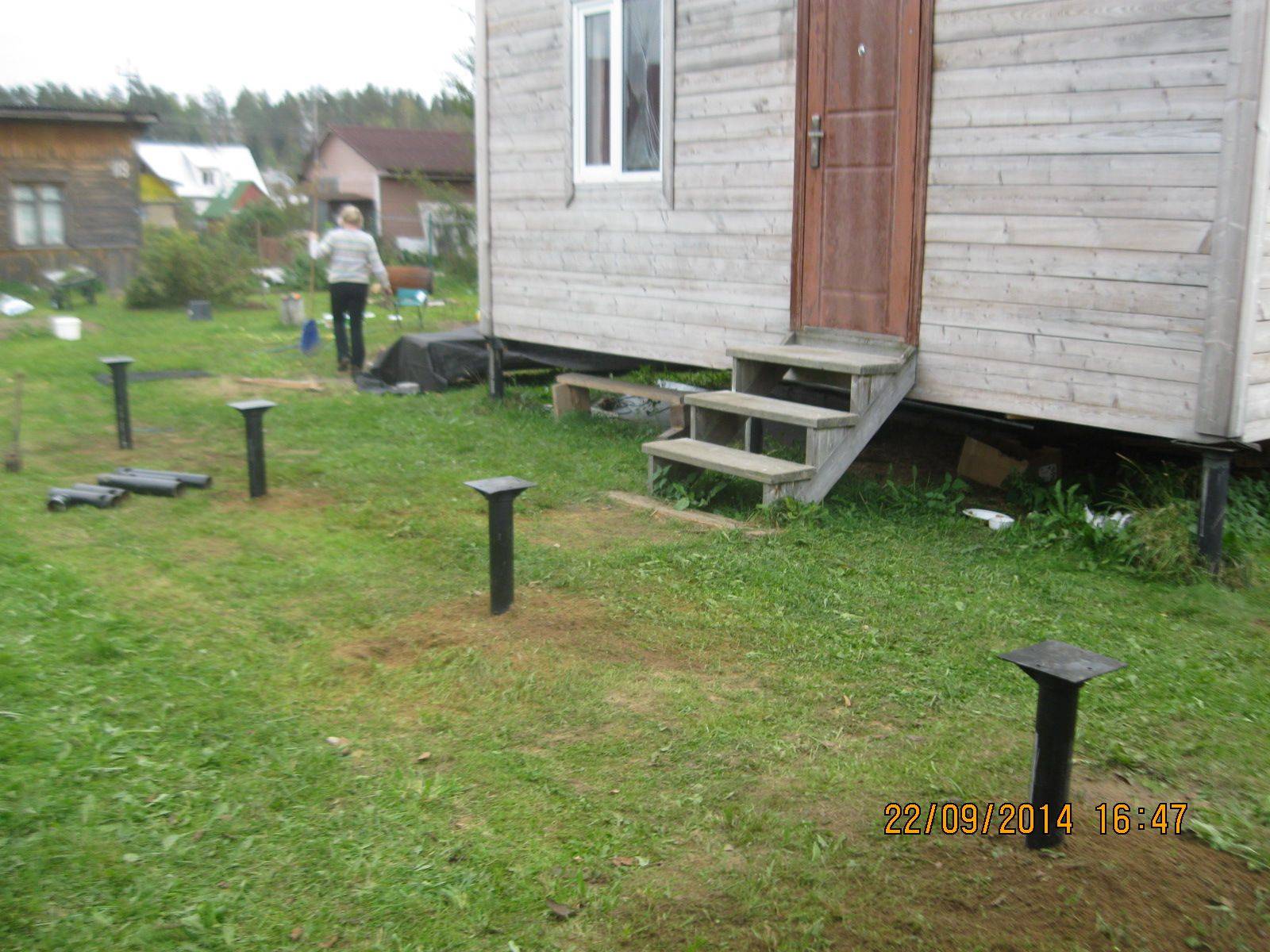

Пристройка к дому со свайно-винтовым фундаментом – намного более простое решение, чем в случае с ленточным или плитным вариантом.

+ 7. Возможность монтажа на участке с неровным рельефом. Большой уклон участка с перепадом высот 5-8 м не является преградой для установки свайно-винтового фундамента. Железобетонный фундамент для такого строительства категорически не подходит, а ленточный обойдется значительно дороже.

Монтаж свайно-винтового фундамента на склонах не отличается от возведения на равнине ни стоимостью, ни сроками.

+8. Чистота участка после закладки фундамента.

При этом вам не придется вывозить лишний грунт и доплачивать за данную услугу.

+ 9. Теплый пол без дополнительных затрат. Специфика свайно-винтового фундамента такова, что между почвой и полом строения находится воздушная прослойка, являющаяся естественным теплоизолятором. Поэтому даже в самую морозную зиму жильцы не будут мерзнуть, ходя по дому в легких тапочках.

+ 10. Монтаж в любой сезон. Делать бетонные и железобетонные фундаменты поздней осенью или зимой, когда температура воздуха опускается существенно ниже нуля, довольно проблематично. Владельцу строения придется потратить деньги на различные антифризовые добавки, задуматься о прогреве бетона и т.п. Свайно—винтовой фундамент, в отличие от них, допускает монтаж и в холодную пору: об этом мы подготовили отдельную статью, читайте!.

СВФ, возведенный зимой.

+ 11. Повышенная устойчивость к зимнему «вспучиванию» почвы. Это гарантирует долговечность фундамента, возведенного на пучинистых почвах, при самых резких перепадах температур.

+ 12. Длительный срок эксплуатации. Винтовые сваи изготавливаются из стали высшей марки и обрабатываются специальными антикоррозионными средствами, поэтому фундамент не требует замены очень долго – до 150 лет.

+ 13. Экологичность. В процессе монтажа не происходит уплотнения почвы и серьезного изменения окружающего ландшафта, как в случаях с другими видами фундаментов.

Особенности

Винтовые сваи представляют собой пустотелые трубы с резьбой, оборудованные сварным наконечником. Для строительства забора на каменистых почвах используют комбинированные, с дополнительными лопастями, модели. Они обеспечивают равномерность нагрузки на металлическую трубу и увеличивают прочность конструкции. На торфяных и песчаных грунтах используют сваи с закрытым наконечником, на всех остальных – с открытым. Трубы выпускаются с различным диаметром, выбор которого зависит от почв, высоты заграждения, материала для заполнения, наличия калитки и въездных ворот, от ветровой нагрузки и уровня промерзания грунта.

Наиболее распространёнными считаются трубы диаметром 76 и 89 мм. Они предназначены для монтажа забора из профлиста, шифера, металлического штакетника и готовых сварных секций. Для облегчённого заграждения из сетки рабицы или деревянного штакетника достаточно будет свай с диаметром 57 мм.

Винтовые сваи устанавливаются в землю ниже уровня промерзания грунта. Монтаж производится с определённым шагом, равным длине одной секции. Сверху на них монтируются столбы, между которыми и размещается заполнение. В качестве них часто используются трубы чуть меньшего диаметра, которые вставляются в полость сваи и надёжно фиксируются в ней.

Винтовые сваи для заборов

Винтовые заборы, как понятно из названия, монтируются при помощи винтовых свай, которые или являются фундаментом для заборных столбов, или выполняют их функцию.

Они представляют собой металлические пустотелые трубы, один конец которых заострен и имеет резьбу. Для защиты от коррозии, на них наносится специальное антикоррозийное покрытие.

Сваи принято различать по нескольким параметрам.

Во-первых, они делятся по виду резьбы:

• имеющие стандартную резьбу (рис. 1);
• с лопастями;
• с комбинированной резьбой (рис. 2).

Сваи с разной резьбой различаются не только внешне, но и тем, какую нагрузку они рассчитаны выдерживать. Самыми надежными считаются с лопастями, но являются и самыми дорогостоящими. Они, как правило, имеют две лопасти, что увеличивает надежность опоры, потому как вторая предназначена распределять давление, которое оказывается на сваю. За счет этого улучшается несущая способность, а кроме того появляется возможность применения их на любых видах грунта.

Во-вторых, сваи различаются по своему диаметру.

Наиболее популярные сечения для установки заборов:

• диаметром 57 мм;
• диаметром 76 мм;
• диаметром 89 мм.

Но самыми распространенными в строительстве заборов являются сваи из труб, диаметр которых равен 76 мм.

В-третьих, их различают по способу изготовления:

• сварные;
• комбинированные;
• литые.

Наиболее популярны для возведения заборов сварные сваи. Литые же, способные выдерживать большие нагрузки, оптимальны для строительства домов.

Что касается комбинированных свай, то по своим качествам они уступают первым двум видам, поэтому их используют намного реже.

Сварные сваи

Сварная свая – это металлическая труба, один конец которой имеет вид конуса с приваренными к нему лопастями. Его обрабатывают специальным антикоррозийным составом. Лопасти, как и конус, формируются плазменной резкой, благодаря чему обеспечивается точность изделия. Они отлично подойдут для установки забора, так как в этом случае на них не будет оказываться серьезной нагрузки, но для строительства дома они непригодны из-за невысокой прочности.

Винтовые сваи, имеющие сварной наконечник, в свою очередь, делятся на несколько видов:

• для каменистого грунта – имея двойные лопасти, они создают надежное сцепление с грунтом. Использование их для строительства заборов нерационально, из-за отсутствия серьезных нагрузок на них;
• с наконечником открытого типа – подходит для любых грунтов;

с наконечником закрытого типа – также подойдет для грунта любого типа.

Литые винтовые сваи

Литая свая имеет винтовую конусовидную сторону. Их изготавливают с помощью литья по идеально точным моделям, в виде определенных форм. Именно с их помощью и создается монолитный наконечник с лопастями. Главное их преимущество – это высокая прочность при длительной эксплуатации, благодаря тому, что выполняются они полностью стальными.

Литые винтовые сваи различают по тому, для каких типов грунтов они предназначены. Они бывают:

• стандартными. Для обычных грунтов с крупными лопастями;
• для участков с высокими грунтовыми водами. Со средними лопастями, гарантирующими, что во время ввинчивания, грунт не будет разрыхляться;
• для вечномерзлых грунтов. С лопастями небольшого размера, которые облегчают работу по установке сваи и исключают риск перекоса.
