Водяной теплый пол: советы и рекомендации как сделать своими руками

Специфика системы «водяной пол»

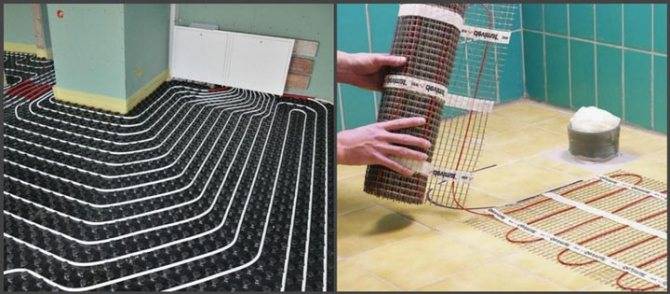

Существует несколько вариантов устройства теплого пола. Принцип действия любого из них прост: под финишное напольное покрытие помещают электрические провода (маты), ИК-пленку или трубы для водяного пола, которые выступают в качестве отопительных приборов.

Практически для всех помещений подходят пленочные и электрические системы, в основном для частных домов – водяные. Остановимся подробнее на последнем виде.

Водяные системы можно разделить на две категории – бетонные и легкие. Бетонные еще называют «мокрыми», так одним из этапов процесса приготовления многослойного «пирога» является заливка трубопровода раствором.

Это необходимо, что над трубами, диаметр которых 16-18 мм, находилось не менее 3 см бетона.

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором

К легким системам относятся полистирольная и деревянная. В первом случае трубы монтируют в пазы пенополистирола с последующей заливкой цементным раствором, во втором – в конструкцию из деревянных досок.

Легкие системы имеют меньшую толщину (от 18 мм), соответственно, и вес. Их можно устанавливать в местах, где нет возможности сделать толстую бетонную стяжку.

Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой

Как выбрать трубы для пола?

При укладке водяного теплого пола допустимо использовать трубы:

1. Медные.
2. Металлопластиковые.

Первые имеют просто идеальные характеристики для рассматриваемых систем. Однако они дороги и сложны в монтаже своими руками. Малейшая ошибка при их пайке потом приведет к порыву медного трубопровода и протечке воды в бетон.

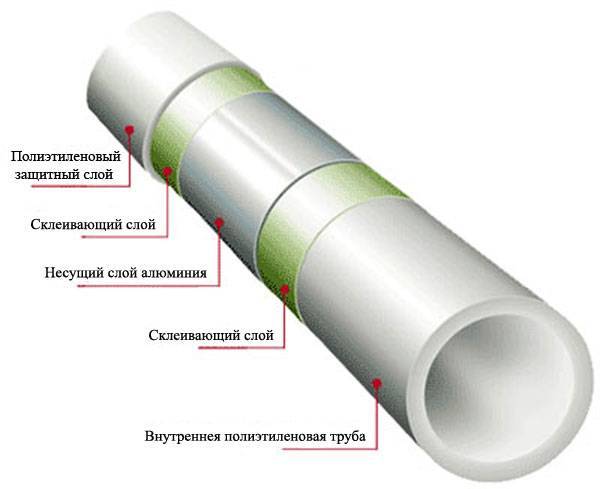

Чаще всего при устройстве водяного ТП применяется металлопластик из сшитого полиэтилена PEX-AL-PEX сечением 16 или 20 мм. Этот вариант дешевле меди и оптимально подходит для теплых полов.

Популярные варианты труб для пола

Использовать в данном случае трубы из ПВХ или полипропилена нельзя. В напольной системе обогрева их следует укладывать без пайки и фитингов на поворотах. А поливинилхлоридные и полипропиленовые изделия смонтировать так невозможно, они при сгибе ломаются. В итоге оптимальный выбор один – сшитый полиэтилен. Трубы из него без проблем справятся и с температурой горячей воды в ТП, и с ее давлением.

Принципы проектирования

Рассчитывая водяной теплый пол, необходимо учитывать:

• только активную площадь системы, под которой расположены трубы с подогревом, а не всю квадратуру комнаты;
• шаг и способ укладки в бетоне трубопровода с водой;

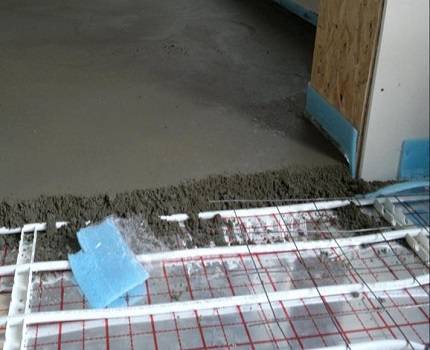

• толщину стяжки – минимум над трубами должно быть 45 мм;
• требования по разнице температур в подаче и обратке – оптимальными значениями считаются 5–10 0С;
• вода должна в системе двигаться со скоростью 0,15–1 м/с – насос подбирать следует соответствующий этим требованиям;
• длину труб в отдельном контуре ТП и всей системе отопления.

Каждые 10 мм стяжки – это приблизительно 5–8% потерь тепла на нагрев бетона. Заливать его слоем более 5–6 см над трубами стоит только в крайнем случае, когда требуется повышенная прочность чернового основания.

Способы уладки контуров

Трубы в напольном контуре отопления укладываются:

• змейкой (петлями);

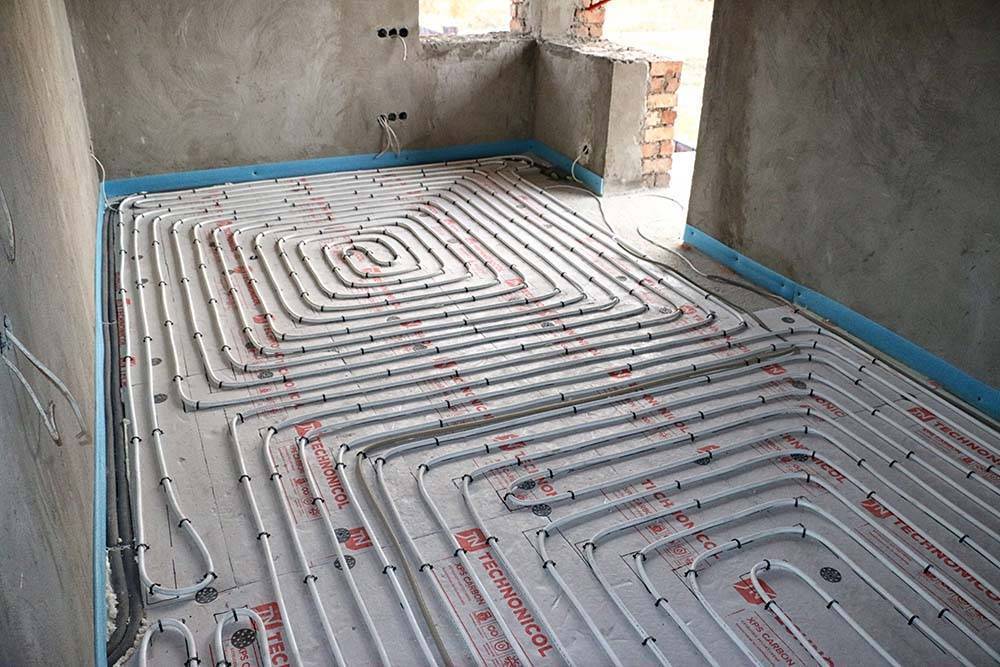

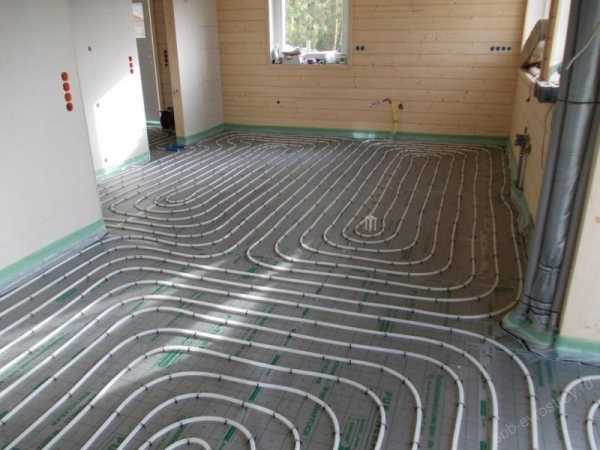

• спиралью (улиткой);
• сдвоенной спиралью;
• комбинированным способом.

Самым простым в реализации является вариант первый. Однако при укладке труб «змейкой» температура воды в начале контура и в конце различаться будет на 5–10 0С. А это достаточно заметная разница, которая ощущается босыми ногами. Поэтому в большинстве случаев рекомендуется выбирать «спираль» либо комбинировать способы, чтобы обеспечить по всему полу приблизительно равный температурный режим.

Способы укладки

Утеплитель

В качестве теплоизоляционного материала под трубы лучше всего класть экструдированный пенополистирол (ЭППС). Это влагостойкий и прочный утеплитель, который удобен в монтаже и спокойно переносит контакт со щелочным цементным раствором.

Толщина плит ЭППС подбирается так:

• 30 мм – если этажом ниже отапливаемое помещение;
• 50 мм – для первых этажей;
• 100 мм и более – если полы настилаются по грунту.

Утеплитель для пола

Коллекторно-смесительный узел

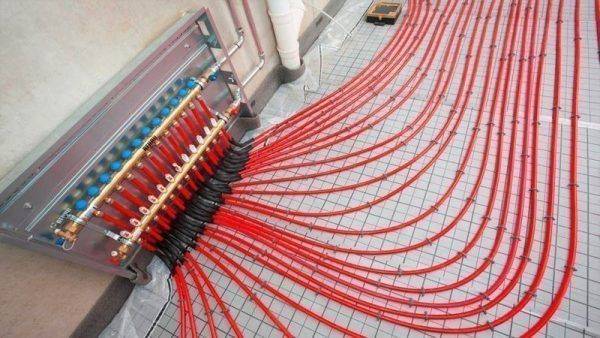

Один из основных элементов водяного пола – это смесительный узел с коллектором, запорной арматурой, воздухоотводчиком, термометром, термостатом и байпасом. Непосредственно в его составе либо перед ним ставится циркуляционный насос.
Если регулировку ТП в планах производить вручную, то подключение контуров к коллектору можно выполнить через простые вентили. В противном случае придется на каждый отвод устанавливать термостаты и электрические клапаны.

Коллекторно-смесительный узел позволяет точно регулировать температуру воды в каждом контуре и благодаря байпасу защищает котел от перегрева. Устанавливается он в специальный шкаф либо нишу в комнате с теплым полом. При этом если настройку данного узла выполнить неправильно, то под ногами может получиться раскаленная сковородка, однако тепла в помещении хватать не будет. Именно от него зависит эффективность работы всей системы напольного обогрева.

Коллекторный узел

Некоторые иные вопросы, учитываемые на стадии проектирования

На этапе проектирования теплого пола будет не лишним нарисовать схему укладки с учетом расположения мебели и существующими схемами. Кроме того, нужно позаботиться заранее о чистовом покрытии, на основе тех факторов, о которых речь шла немного выше.

Следует определиться и с теплоносителем, то есть, какая жидкость будет течь по трубам.

Если же потом при производстве расчетов окажется, что схема просто не подходит, то все придется переделать заново, но не факт, что закупленный материал пригодиться весь, а цена его высока.

Виды схем

Итак, на сегодняшний день можно выделить лишь две основные схемы укладки:

• Спираль;
• Змейка.

Схемы укладки

Все же остальные будут просто различными вариациями. Например, существует укладка змейкой с краевой зоной и без нее.

На фото представлены схемы с краевой зоной и без нее

Роль коллекторного узла

Не все знают, что теплые полы с водяным контуром могут нормально функционировать и без коллектора. Но, как это выглядит на практике, знают еще меньше.

Производители рекомендуют использовать трубы длиной не больше 70 м. Если витки расположить с максимальным разрывом шага, то этой длины хватит всего на 7 м2, что обеспечит обустройство трех контуров в помещении со средней площадью

Однако систему теплый пол в большинстве случаев устанавливают на несколько комнат. В этом случае без коллекторного узла невозможно обеспечить равномерное распределение теплоносителя.

Установка обогрева полов без коллектора имеет ряд недостатков: теплоноситель может подаваться только с аналогичной температурой, как и в общей отопительной системе, автоматический выход воздуха невозможен, это же касается и регулировки давления.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

https://youtube.com/watch?v=PXdSuPLNuQY

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

• Медь.
• Сталь.
• Металлопластик.
• Сшитый полиэтилен.

• Полипропилен.

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

• Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
• При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.

• При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

• В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
• В санузлах шаг укладки должен составлять 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
• Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
• Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

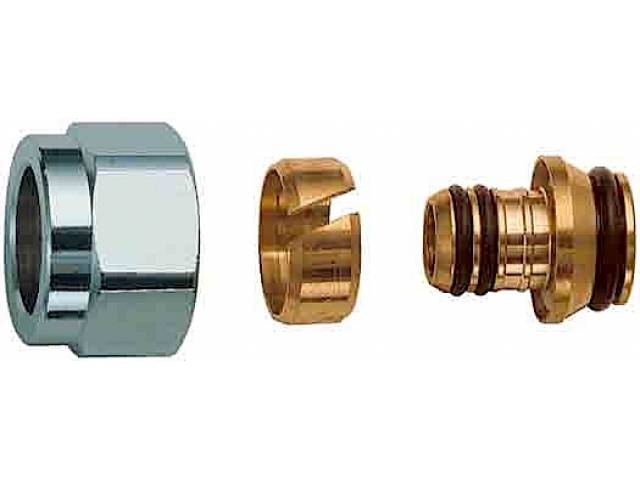

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.

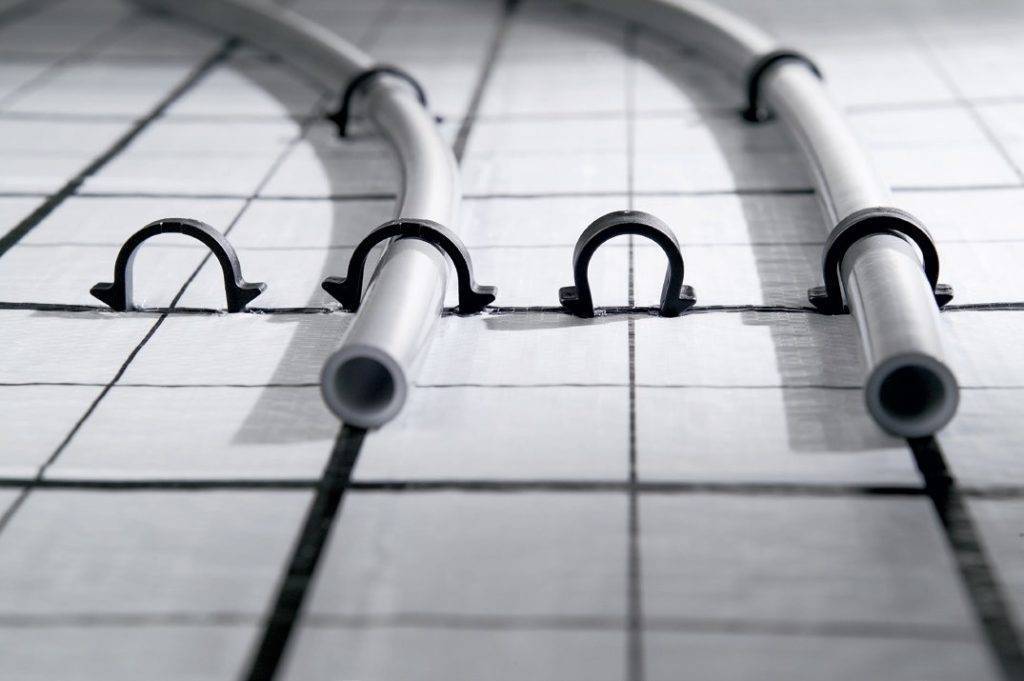

• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Модульные и реечные типы теплых водяных полов

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

• 13;
• 18;
• 28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него.

Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см.

Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Теплый пол и финишное покрытие

Лучше всего система теплого водяного пола сочетается с укладкой под керамогранит и плитку.

• Во-первых, оба материала прочны и долговечны.
• Во-вторых, они не выделяют вредных веществ при нагреве.
• И в-третьих, подогрев отлично дополняет плитку (материал сам по себе холодный), и по ней можно ходить даже босиком благодаря высокой теплоемкости.

Конечно же, теплый пол можно делать и под ламинат, под линолеум, ПВХ-плитку и даже ковролин, при наличии специальной пометки.

Но, к примеру, ковролин нагревать нет смысла, и нельзя превышать температуру поверхности выше 31°С, согласно СНиП 41-01-2003. Иначе это спровоцирует выделение вредных веществ.

Зоны	Температура пола, °С
Жилые помещения	26°С (средняя)
Помещения с повышенной влажностью	31°С (средняя)
Нежилые помещения	31°С (средняя)
Над трубой	35°С (максимальная)
Паркетные и ламинированные полы	27°С (максимальная)
Постоянное пребывание детей (согласно санитарным нормам ВСН-49-86)	24°С (максимальная)

Что такое водяной пол

В наше время теплый пол устанавливают очень многие, особенно это касается частных домов. Теплые полы делятся на несколько видов, но самым популярным и выгодным вариантом считаются теплые водяные полы. Все-таки хочется сказать, что монтаж водяного пола в квартире достаточно проблематичный, а вот для дома один из самых замечательных вариантов. Данная система отопления, одна из самых экономичных и дешевых, благодаря этому в дальнейшем такой пол будет менее затратным. Хотя, монтаж водного теплого пола, по сравнению с другими видами немного сложнее. Такая система пола состоит из труб, размещенных по определенной схеме, по трубам движется горячая вода, благодаря этому полы нагреваются.

Для вышесказанной схемы пола лучше всего подходят трубы из полипропилена или же из металлопластика. Также в систему теплого водяного пола, кроме труб входят: крепежи, теплоизоляция, коллекторы с фитингами, они подключаются к системе отопления, а также некоторых других детали. Температуру пола можно регулировать с помощью комнатного термостата, самостоятельно. Если материалы для водяного пола будут подобранные качественные, и монтаж сделан грамотно и правильно, то данный пол прослужит около 50 лет, надежно и беспроблемно.

Как выбрать материал правильно

Чтобы полистирол для тёплого пола прослужил долгие годы, особое внимание следует уделить выбору материала. Нужно изучить основные свойства каждого вида и определить, какие из них подойдут под теплоснабжающее оборудование

Выбирать стоит по следующим критериям:

1. нагрузки, которые сможет выдержать материал;
2. особенности помещения;
3. гидроизоляция;
4. плотность;
5. диаметр труб.

Для самых нижних этажей лучше всего выбирать более плотные плиты. Так прохладный воздух не будет проникать в помещение, а тёплый уходить. Нельзя использовать рулонный тип матов для водяного тёплого пола в таких местах, поскольку они слишком тонкие и не способны осуществлять свои функции должным образом. Можно применять в качестве дополнительного источника теплоизоляции.

Нагревательные элементыИсточник stem-energy.ru

В помещениях, которые очень нуждаются в сохранении тепла, лучше всего использовать пенополистироловые маты с фольгированной поверхностью. Они обладают самыми высокими теплоизоляционными свойствами. Кроме того, такие маты для тёплого пола способны выдерживать большие нагрузки, в отличии от пенопласта. Поэтому можно устанавливать в комнатах с самой большой проходимостью.

Видео описание

Наглядно о том, как выбрать маты для тёплого пола, смотрите в этом видео:

Как осуществить монтаж матов для тёплого пола

Теплоизоляция для тёплого пола укладывается поэтапно

Важно заранее ознакомиться с планом работ, чтобы не упустить важные детали. Для некоторых материалов не нужно приобретать дополнительные крепления, поскольку в них уже находятся замки

Но в других случаях понадобится дополнительный водонепроницаемый скотч. Рассмотрим каждый этап по отдельности.

Видео описание

Как выполняется монтаж тёплых полов на маты – в этом видеоролике:

Шаг 1. Подготовка

Поверхность, на которую будет укладываться подложка для тёплого пола, хорошо подготавливается. Её нужно осмотреть на предмет шероховатостей и сколов. Все ямки нужно аккуратно заделать и выровнять сам пол. В противном случае напольное покрытие на плиты ляжет очень плохо. Лучше всего было бы положить ещё один слой бетонной стяжки.

Бетонная стяжкаИсточник homemasters.ru

Шаг 2. Оценка качества

Перед укладкой материал тщательно проверяют

Чтобы оценить качество пенополистирола для тёплого пола, необходимо обратить внимание на раскрой волокна и на его сопротивление. Если материал изначально представляет собой единый мат, то его следует аккуратно разрезать перед укладкой, а во время укладки соединять водонепроницаемым скотчем

С панельными матами все проще – достаточно аккуратно разложить их и проверить качество.

Разрезание рулонаИсточник ghard.ru

Шаг 3. Укладка

Стоит заранее оставить место рядом с батареями и другими источниками тёплой энергии, чтобы нагревательный элемент не соприкасался с ними. Положить маты следует так, чтобы холодные концы находились рядом с блоком питания. Если использовался материал с «бобышками», то следующим шагом будет прокладка нагревательных труб. Далее все оборудование подключается к блоку питания.

Укладка матовИсточник underfloorshop.co.uk

Шаг 4. Проверка

Важным шагом является тестирование оборудования. Если оно работает с перебоями или не включается вовсе, то стоит проверить всю систему с самого начала. После укладки основного напольного покрытия так же обязательно надо протестировать все отопительное устройство. Понаблюдать можно несколько дней, и если все будет благополучно, то система установлена правильно.

Укладка плитки поверх панелейИсточник yandex.net

Коротко о главном

Утеплитель под тёплый водяной пол стоит подбирать очень тщательно. Он не должен пропускать холод и позволять тёплому воздуху выходить. Задача подложки под водяной пол – равномерное распространение тепла по всему помещению. Отличным вариантом подложки станут маты для тёплого пола. Они бывают разных видов, соответственно и характеристики у них неодинаковые.

Важно подбирать маты под особенности помещения. Тонкие материалы не подойдут для подвальных помещений: можно использовать только в качестве усиленного нагрева

Лучше всего подойдёт пенополистирол с «бобышками», потому что в него проще всего поместить систему нагрева тёплого пола. Главное, ответственно подойти к выбору и монтажу материала, тогда тёплый пол прослужит долгие годы и будет исправно греть дом.

Преимущества и недостатки водяного теплого пола

Пол с водяным обогревом имеет не только большой перечень преимуществ, а и некоторые недостатки.

Преимущества:

• Одним из самых значимых преимуществ является обогрев большой площади при достаточно небольших затратах. Значительная экономия по сравнению с радиаторной системой.
• Может легко заменить отопительные приборы, и стать основной системой отопления в помещении.
• Вышесказанная система обогрева, позволяет прогреваться полу равномерно по всей площади.
• Водный теплый пол имеет длительный срок эксплуатации, который составляет больше 50 лет.
• В помещении всегда комфортная температура и влажность в норме.
• Отсутствие различных приборов отопления, придает помещению более эстетичный вид и нет ограничений в планировке дизайна.
• Совместимость водяного пола со многими системами отопления.
• Возможность регулировать температуру.
• Отсутствие в доме сырости и грибка.
• Простота в уходе, такой пол легко мыть, нежели другие отопительные приборы.
• Безопасность.

Недостатки:

• Нельзя устанавливать в многоквартирном доме и подключаться к центральной системе отопления.
• Некоторые трудности при монтаже.
• Обязательно необходим водяной насос.
• Вероятность протечки и трудности связанные с этим.

Для того чтобы при монтаже системы водяного теплого пола своими руками не было ошибок, одно из главных правил — необходимо правильно рассчитать длину трубы. С этой стадии и начинается монтаж пола. Следует помнить, что учитывается только та площадь, на которой нет мебели и различной техники.

• Не нужно забывать, что длина одной ветки теплого пола не должна превышать 110 — 120 м.
• Разница между длинной труб на контуре, не должна быть больше 15 метров.
• Коллектор лучше расположить в центре комнаты.
• При проведении расчета длины труб водного пола, также необходимо учитывать диаметр труб отопления, мощность насоса и многое другое.
• Расстояние между трубами не больше 140 мм, если температура ниже, то расстояние уменьшаем до 100 мм. Чем меньше шаг трубы, тем теплее пол.
• Тепло теряется при использовании труб с большим диаметром, лучше всего подходят трубы с диаметром 16 мм, тогда длина петель может составлять 80 м.

Непосредственный монтаж труб: выбор схемы укладки

Вне зависимости от того, централизованный или автономный водяной теплый пол в квартире, внимание необходимо уделить как материалу труб, так и способу их укладки. Всего можно выделить три основных рисунка:

Всего можно выделить три основных рисунка:

• улитка;
• змейка;
• двойная змейка.

Изображения схем: змейка, двойная змейка, спираль

Теплый пол в квартире от горячей воды можно уложить в двойную спираль: малая располагается около окна или наружной стены, а вторая – непосредственно в комнате.

Двойная спираль

При этом прокладывание проходит по спирали, что обеспечивает равномерный прогрев поверхности. К его недостатком можно отнести сложности при монтаже: правильно рассчитать радиус, шаг и при этом учитывать максимально допустимый изгиб – сложная задача, которую лучше доверить профессионалу.

Метод укладки змейкой

Змейка и двойная змейка мало чем отличаются – в обеих прокладывание проходит витками и конец обратки расположен там же, где и начало. Разница в том, что в обычной змейке обратный контур проходит по периметру комнаты, а в двойной – возвращается параллельно подающей части трубы.

Минусом змейки можно называть ощутимый перепад температур. Вода постепенно остывает, поэтому ближе к концу пути температура заметно падает, что приводит к плохому прогреву пола.

Количество труб для теплого пола однокомнатной квартиры варьируется в зависимости от её размеров, однако в сети множество калькуляторов, которые позволяют рассчитать длину. При необходимости, можно воспользоваться формулой:

k – коэффициент изгиба трубопровода;

Sучастка – площадь участка;

Hшаг – шаг укладки.

Эксплуатация тёплых полов – правила и рекомендации

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Плюсы и минусы тёплого пола в коттедже

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

	Радиаторы	Водяной тёплый пол
Стоимость проекта	Дешевле на 20-40% как по оборудованию, так и по работам.	Увеличение цены начинается с этапа проектирования. Но это разовые траты!
Распределение тепла и прогрев помещения	Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.	Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.
Срок службы	Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.	Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.
Доступность ремонта	Никаких сложностей даже с минимальным набором инструментов.	Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.
Инерционность − регулировка	Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.	Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.
Экономичность	Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!
Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.	Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.
Эстетичность	Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.	Идеальная, потому что систему водяного тёплого пола вообще не видно.
Комфорт	Только рядом с радиатором отопления.	Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

В заключение

Теплые полы – это решаемая задача для любого желающего, которые хотят жить в комфортных условиях. Если это небольшое помещение, то проблема небольшая, а если хочется сделать такое отопление во всех помещениях (жилых), то придется изрядно повозиться, применив различные типы укладок, чтобы система отопления работала с высокой эффективностью.

Естественно, что «мокрые» технологии не всем нравятся и этому есть множество причин, но они зачастую более экономичные, как по средствам, так и по затратам энергии. Вполне очевидно, что деревянные системы (сухие), не отличаются высокой теплоотдачей, а это означает, что для получения оптимальной температуры на поверхности необходимо поддерживать более высокую температуру теплоносителя. Если говорить о системах отопления, замурованных в стяжку, то это наиболее эффективные системы, тем более, если в качестве напольного покрытия используется плитка для пола. Именно поэтому, полы с подогревом делают в ванных комнатах, на кухне, в прихожей, но ни в коем случае в других комнатах, если в качестве напольного покрытия применяется ламинат, например. В таких комнатах лучше сделать утепленные полы, используя различные теплоизоляционные материалы, даже в том случае, если основанием служит стяжка.

10 ФАТАЛЬНЫХ ошибок монтажа водяного теплого пола

Watch this video on YouTube
