Как сделать водяной теплый пол – технология укладки и монтажа

Общая толщина готового чернового пола

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

• Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
• Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
• Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
• Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Основания и виды утеплителей

В качестве фундамента могут выступать разнообразные основы.

Бетонный вариант. Такой пол, часто встречающийся среди всех видов укладки. Для него применяется цементно-песчаная стяжка.

Деревянный вариант. В этом основании используются обрезные доски, ДСП, фанера, МДФ и прочее.

Чтобы правильно подобрать термоизоляционный материал, рекомендуется учесть технические особенности помещения и тип основания. Утеплители имеют одинаковую степень теплопроводности, но толщину слоя нужно подбирать. Сегодня наиболее востребованы такие утеплители: стекловата, пробковое полотно, пенополистирол, пенопласт, вспененный теплоизолятор. При покупке стоит сначала ознакомиться с характеристиками материала.

Пенополистирол и пенопласт

Для изготовления первого варианта применяется технология, когда текстура приобретает канальца для движения пара, воздуха. Второй экземпляр легче по весу, «дышит» (пропускает водяные пары). Пенополистирол имеет достаточную прочность, выдерживает большое механическое давление.

Листы пеноплекса выпускаются разных размеров, например: 120 Х 240 см, 50 Х 130 см, 90 Х 500 см. Плотность полистирола — 150 кг/м³, пенопласта — 125 кг/м³. Характеристики материалов могут изменяться производителем, в зависимости от специфических назначений.

Сравнительные характеристики: пенопласт уступает в плотности «экструзии», подвергается деформации от разных физических воздействий, от чего снижаются теплоизоляционные качества. Желательно использовать его в напольных конструкциях между лагами.

Пробка

Это дорогой природный материал, производится из коры дуба. В магазинах продаётся в виде рулонов или листов. У обеих форм отсутствуют различия в технологических характеристиках. Отличаются только размерами и толщиной. Прокладки из пробки отличаются:

• Низкой теплопроводностью.
• Водонепроницаемостью.
• Экологичностью.
• Светоустойчивостью.
• Пожаробезопасностью.
• Устойчивостью к температурным колебаниям.
• Стойкостью к химическим реакциям.

Если возникнет выбор между изделиями, лучше взять пробку. Эта подложка экономит теплоресурсы, особенно если конструкция устанавливается на грунт. Материал не изменяется, не даёт усадку при воздействии на неё бетонной стяжки. Её обходят стороной вредные насекомые, мыши. Также не повреждает плесневый грибок. Однако стоит учесть, что пробковая подложка «скрадывает» высоту помещения.

Минеральная вата

Это утеплитель старого поколения, отличается пожаробезопасностью, поэтому она на порядок дороже аналогичных материалов. Производится в форме плит, что очень удобно при монтаже. Если утеплитель уложить на алюминиевую основу, то коэффициент полезного действия материала повышается в разы, даже на грунте. Ещё он поглощает шумы и сохраняет долго тепло, жёсткая структура устойчива к воздействию химических веществ. Несмотря на положительные свойства, вата имеет минус, — содержание токсинов и канцерогенов, которые вредны для людей. Минеральное волокно помимо всего отличается гигроскопичностью. При укладке на половое основание необходимо защитить её от влажности.

Вспененный полиэтилен

Пенофол сегодня охотно используется потребителями. Производится материал в рулонах, с толщиной стенки 3-10 миллиметров. Поверхность полотна состоит из фольгированного покрытия, которое имеет отражательные способности. Позволяет снизить высоту общей укладки основы, потому что не нужно дополнительно размещать гидроизоляцию. Вспененный полиэтилен выпускается таких видов:

• с односторонним слоем фольги — под литерой A;
• двухсторонний материал — обозначается буквой B;
• самоклеящийся — отмечается буквой С (одна сторона с фольгой, другая с клеевой основой);
• комбинированный — «ALP» (верх покрыт фольгой, низ специальной плёнкой).

Все они предназначены для устройства основания водяного пола, хорошо справляются с теплоизоляцией в устройстве водяного пола. Технические характеристики полиэтилена не уступают полистиролу, оба обладают высоким КПД. Следует учесть, что материал способен поглощать влагу, в результате понижаются термоизоляционные свойства изделия.

Также мокрая стяжка с содержащимися химикатами в составе, попросту разъедает фольгированный слой. Учитывая данную проблему, производителям пришлось изменить технологию. Они начали выпускать листы, где поверх фольги накладывается слой лавсановой плёнки. Даная конструкция прекрасно защищает стяжку и половое покрытие от агрессивной щелочной среды.

Технология монтажа водяных отопительных систем на бетонной стяжке

Устройство теплого пола с водяным контуром лучше всего осуществлять на бетонное основание, поэтому от этой системы часто отказываются владельцы частного дома с деревянными перекрытиями.

Водяной теплый пол своими руками

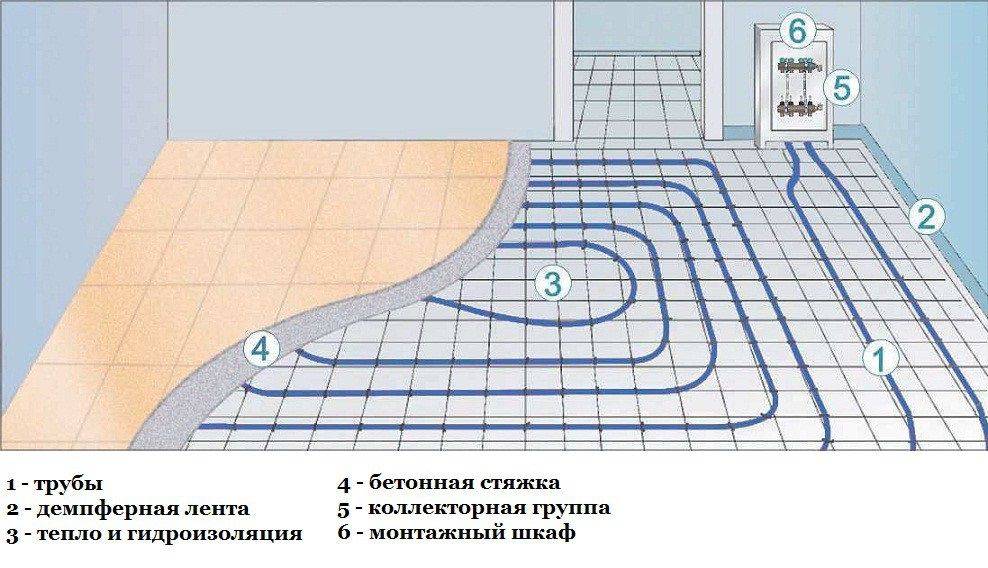

Монтаж осуществляется последовательно, слоями:

Стяжка для водяного теплого пола

• вначале следует очистить черновую поверхность от пыли и мусора;
• далее укладывается слой гидроизоляции;
• производится поклейка демпферной ленты по периметру комнаты. Она будет компенсировать линейное расширение стяжки при тепловом воздействии;

• создается прослойка, выполняющая роль теплоизоляции;

• укладка труб;
• проверка циркуляции воды в системе, которая также выведет лишний мусор, строительную пыль и весь воздух;
• укладка армирующей сетки на трубы;
• заливка бетонной стяжки, полусухой смеси или самовыравнивающих составов;
• монтаж финишного покрытия.

Полистирольная схема

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Преимущества и недостатки водяных полов

Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

Среди достоинств систем теплого пола на нагреваемой воде числятся:

• оптимальное для человека распределение тепла по помещению;
• отсутствие циркуляции пыли из-за конвекции воздуха;
• высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
• эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
• полная электробезопасность;
• отсутствие электромагнитных полей и проблем с высушиванием воздуха;
• срок службы до 50-ти лет;
• плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

Распределения тепла при отоплении радиатором и системой теплый пол

Минусы у водяного пола следующие:

• возможные протечки воды;
• невозможность укладки в узких коридорах;
• относительная дороговизна;
• большие затраты по времени на устройство;
• высокие нагрузки на перекрытие из-за большого объема бетона;
• подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
• низкая ремонтопригодность;
• высокая инертность.

Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

Термоусадочнная лента

Монтаж пирога теплого пола начинается с подготовки основания в виде черновой стяжки, стен на высоту 200 мм от пола и углов сопряжения стен и черновой стяжки.

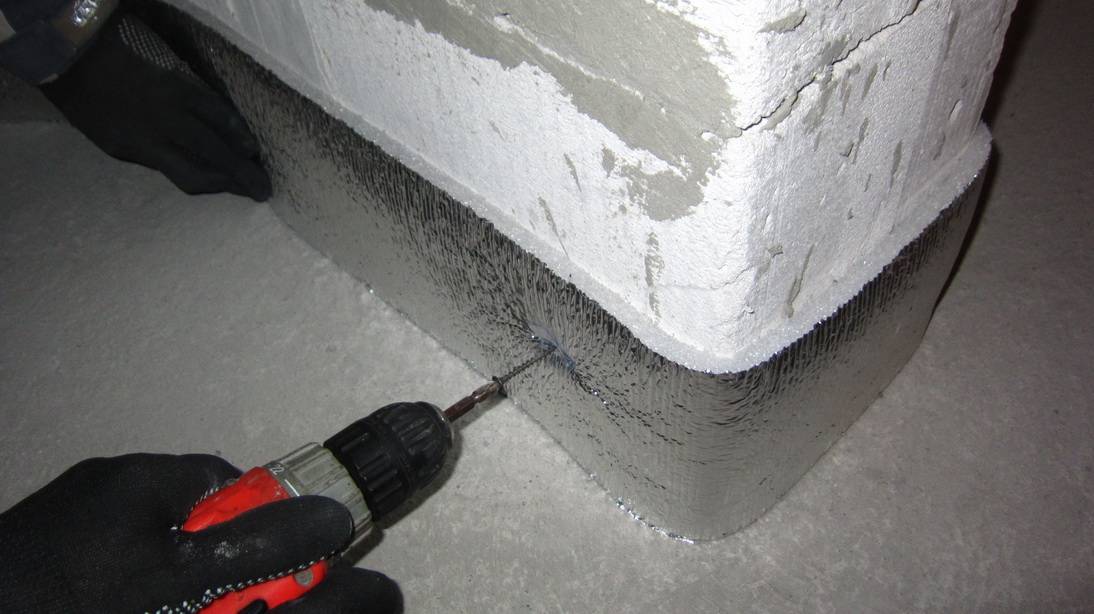

После начинают монтаж демпферной ленты. Монтируют ее по периметру всех стен, где предусмотрен монтаж бетонного теплого пола и крепят шурупами, зонтиками или используют ленту с клеящим слоем.  Вот почему примыкание стены и черновой стяжки должно быть ровным, и стены отштукатурены на один раз. Полоса при этом плотно прилегает к стене, и при заливке чистовой стяжки не оставается пустых карманов.

На фото видно, что здесь допущена ошибка монтажа теплого пола — лента не закреплена и смонтирована абы как. При этом все надеются на то, что заливщики стяжки все сделаю аккуратно. Надежда на то, что кто-то сделает работу за вас – это главная ошибка.

А на этом фото видно как надо правильно крепить демпферную ленту.

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м2. Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м2. Укладка труб с промежутком в 10 см – 10 м на 1 м2.

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.

В момент укладки труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается что контуры, превышающие 70 м, не должны использоваться

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Требования к помещениям

Перед монтажом теплого пола из труб с водой необходимо выяснить – выдержит ли межэтажное перекрытие дополнительную нагрузку. При правильном устройстве по СНиПам бетонная стяжка над укладываемым трубопроводом с теплоносителем должна подниматься на 45–50 мм. Тоньше нельзя из-за низкой прочности получающегося слоя, а толще делать не рекомендуется, потому что вырастает энергопотребление на прогрев бетона.

Каждый квадратный метр стяжки из ЦПС с маркой М300 и высотой 10 мм – это приблизительно 22 кг. Плюс сюда добавляется вес арматуры и утеплителя, а также напольного покрытия.

В итоге общая нагрузка на перекрытие от «теплого пола» в комнате 15–20 квадратов нередко превышает пару тонн. Если плита между этажами не способна выдержать такую дополнительную массу, то рассматриваемую систему обогрева делать нельзя.

Твердеющий бетон и температурные колебания – вещи несовместимые. Также нельзя для его просушки прибегать к преждевременному включению водяного пола на «отопление», что приведет к появлению в бетонном слое локальных участков с перегревом. В этих случаях стяжка неизбежно растрескается и утратит свою прочность.

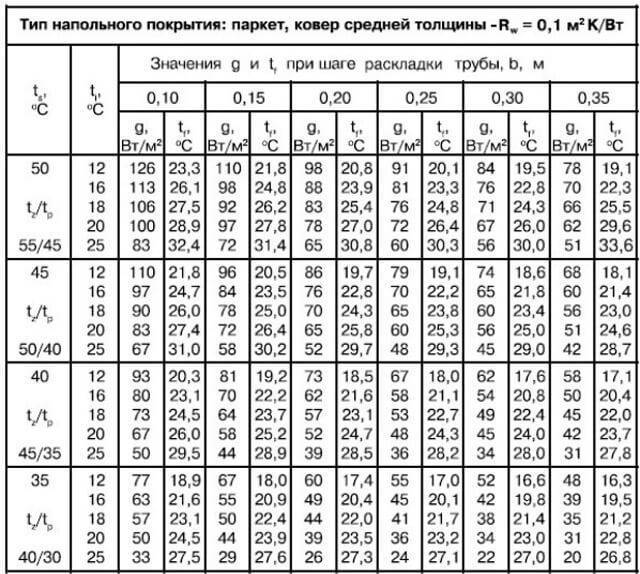

Теплопроводимость разных материалов

Длина труб и способы их монтажа

Существует несколько правил относительно особенностей укладки труб для водяного пола:

1. Когда выполняется укладка труб теплого пола на поверхности перекрытия, обычно используют два популярных способа, один из которых получил название «спираль», а второй – «змейка». Профессионалы считают, что для больших площадей лучшим вариантом является спираль, в то время как для небольших комнат следует применять змейку.
2. Прежде, чем приступать к проведению расчетов, следует нарисовать на бумаге план размещения. Существует правило: вне зависимости от способа укладки максимальная длина контура теплого пола, если задействуется труба диаметром 16 миллиметров, не должна превышать 65 метров. При монтаже 20-миллиметровой трубы, этот же параметр не может составлять более 80 метров (прочитайте: “Длина контура водяного теплого пола: правила расчета”).
3. Мастера при разработке проектов и когда производится расчет длины трубы для теплого пола, настаивают на использовании данных, полученных в результате приобретенного опыта и основанных на самых популярных решениях относительно укладки системы. Часто в инструкциях по монтажу теплого водяного пола своими силами рекомендуется увеличивать максимальную длину замкнутого контура на 20 метров, но, как показала практика, эффективность системы в результате станет меньше.
4. Если планируется установка в одном помещении нескольких замкнутых систем, тогда максимальная длина трубы теплого пола в каждой из них должна быть одинаковой и их следует отделять от соседних контуров демпферной лентой, чтобы не допустить взаимодействия друг на друга.
5. Когда выполняется расчет труб, необходимо учитывать, что около стен, выходящих одной стороной на улицу, промежуток между витками нужно уменьшить в два раза. В результате этого удается сбалансировать обогрев холодных участков.
6. Опытные мастера поступают следующим образом: они покупают уже готовые узлы, по общей стоимости практически не отличающиеся от цен на комплектующие изделия. Подобные системы выпускают заранее рассчитанными на конкретное число контуров, а для определения длины труб учитывают их диаметр.
7. Длина петли теплого пола определяется расчетами. При этом нужно учитывать, что шаг менее 80 миллиметров на практике реализовать трудно по причине небольшого радиуса изгиба труб. Что касается петли более 250 миллиметров, то такие ее параметры приведут к неравномерному прогреву напольного покрытия.
8. Самостоятельно производить расчеты при отсутствии опыта и навыков нежелательно. Для разработки проекта водяного пола с обогревом следует пригласить специалиста. Сделанные профессионалом правильные расчеты позволяют качественно расположить нагревательные элементы и смонтировать отопительную систему. В результате получится эффективный пол, который прослужит несколько десятков лет. Даже опытнейшие мастера не рискуют производить вычисления, так как для этого требуются специальные знания по трубопроводным системам и теплопроводности.

Можно класть плитку на тёплый пол без стяжки

Можно конечно, а иногда и нужно. При том в инструкциях к теплым полам именно про это и говориться, что маты их конструкции позволяют обходиться без стяжки. Мы два раза сами клали теплый пол в обоих квартирах в ванной комнате. Вернее у нас в обоих вариантах туалет и ванная совмещенные. Муж в первый раз применил следующую технологию.

На пол укладывается теплоизоляционный слой. В нем прорезают отверстия, там где не будет нагревательных матов, для того, чтобы клей сцеплялся с поверхностью пола. Его рационально наклеить на поверхность, чтобы он ровно лежал. Потом сверху расстилается нагревательный мат. Он не будет лежать ровно. Для его фиксации существуют специальные приспособления. Но мы их не покупали. Там они стоили какую то заоблачную цену. Вышли из положения рабоче-крестьянским способом. Я взяла иголку с ниткой, и тупо пришила нагреватель стежками к основанию, шагом примерно через кадлые 10 см. Оно из материала чем то похожего на поролон, и это оказалось действенным. В первый раз стяжку не делали. Муж наносил клей на пол, а тот что наносил на плитку размазывал по ней тонким слоем. После мокрой губкой снимал его остатки с торцов плитки. Но при первых прикидках выяснилось, что плитка, которая будет лежать там, где нагревателя нет, лежит ниже на эти самые 5 мм. Нужно было что то быстро предпринимать, и муж придумал следующее. Сбегал в ближайший магазин хоз-товаров и купил десяток пластиковых сеток, которые кладут в раковину на кухне. Стоят копейки, но позволяют компенсировать высоту. Их и разложили там где нет нагревателя. Вышло дешево и сердито.

Во второй квартире не пошли этим путем, а сделали подобие стяжки. А именно — применили наливной пол. 4 мешка позволили залить пол слоем примерно в 1 см. Таким образом и нагреватель закрылся, и уровень вышел идеальным. Укладывать плитку по такому ровному покрытию потом одно удовольствие.

автор вопроса выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Если тёплый пол сделан водяными трубами, то стяжка необходима, даже если трубы уложены в специальные теплоизоляционные маты, которые ещё и обладают демпферными свойствами. А если тёплый пол выполнен матами с электрическими нагревателями, то стяжка будет даже излишней — уменьшается теплопроводность от нагревателей до поверхности плитки, а в результате увеличиваются расходы на электроэнергию. Но самое главное, как в первом так и во втором случаях, для укладки плитки поверх тёплого пола необходимо применять специальный плиточный клей, обладающий демпферными свойствами, иначе со временем плитка «вздуется». Я, например, использовал клей UNIS в красных мешках.

в избранное ссылка отблагодарить

Если тёплый пол на основе труб, тогда стяжка обязательна. Стяжку сделайте минимум 3 см чтобы накрыть трубы. Если тёплый пол на основе кабеля, тогда можно сделать так :

Прочное ровное основание из бетона обработать гидроизоляцией на основе цемента. Уложить тёплый пол, сверху примазать его плиточным клеем, где пропуски просто заложить клеем

Шпателем работать осторожно, что бы не повредить тёплый пол. Клей должен быть для теплого пола. В этом варианте греть будет хуже

В этом варианте греть будет хуже.

в избранное ссылка отблагодарить

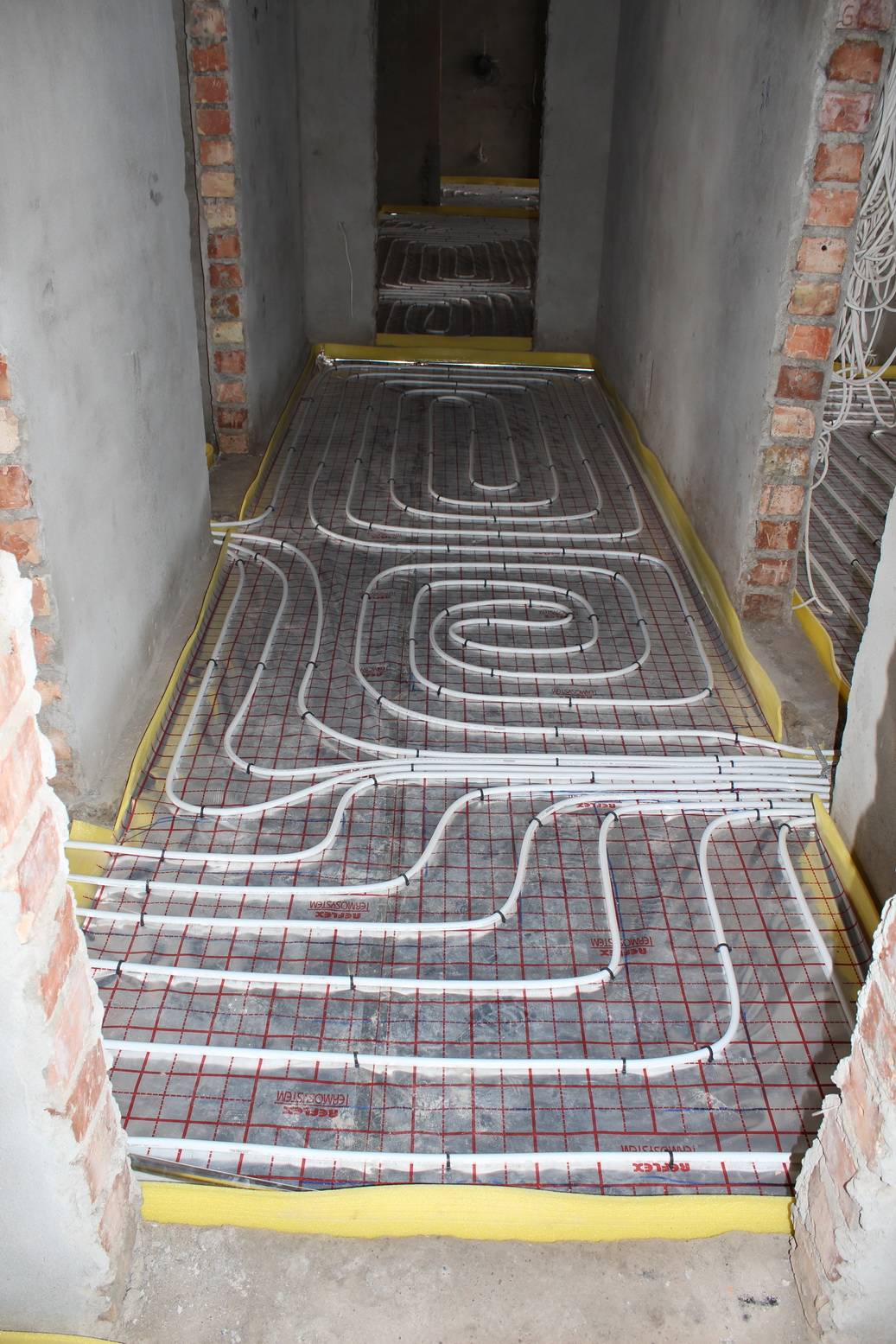

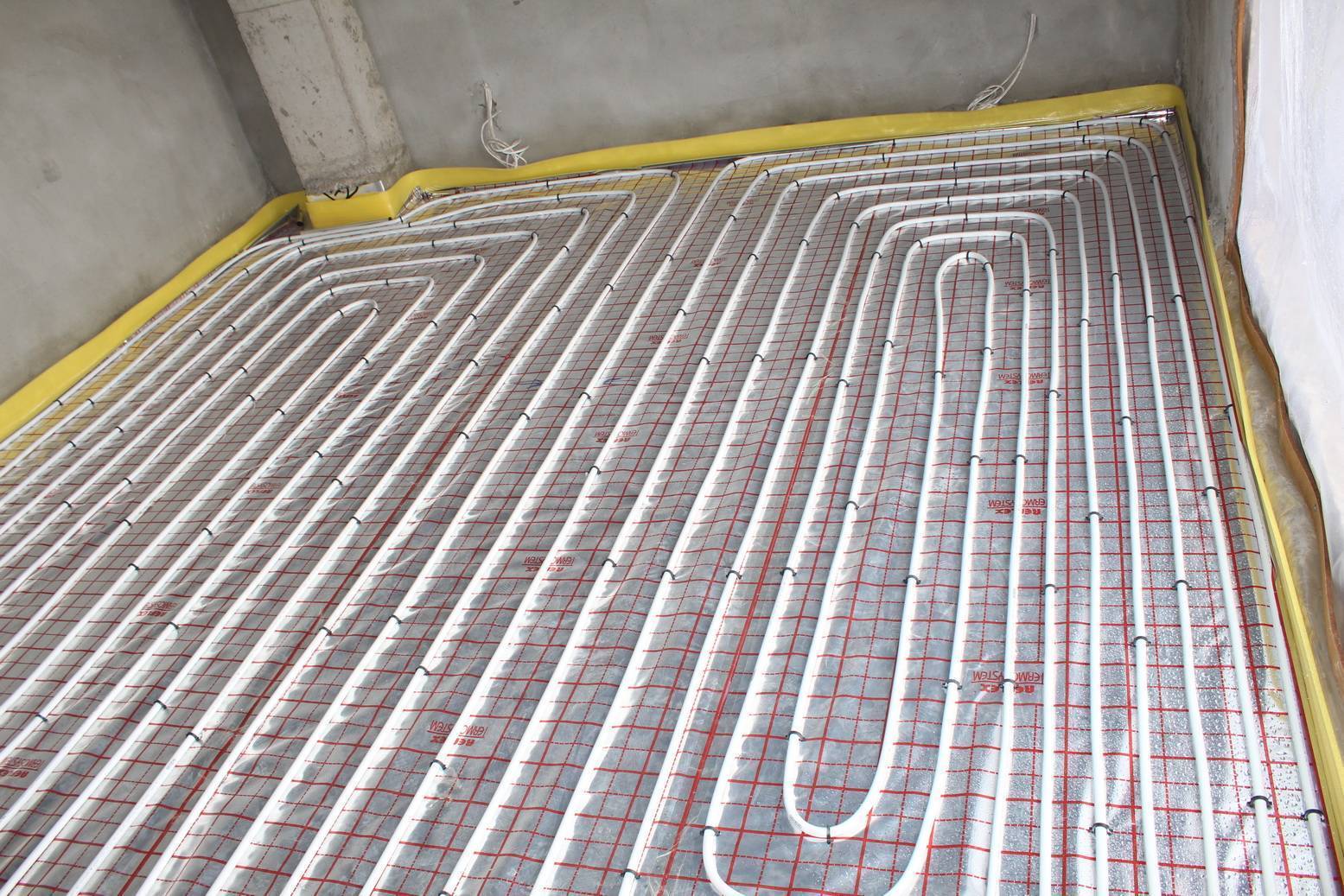

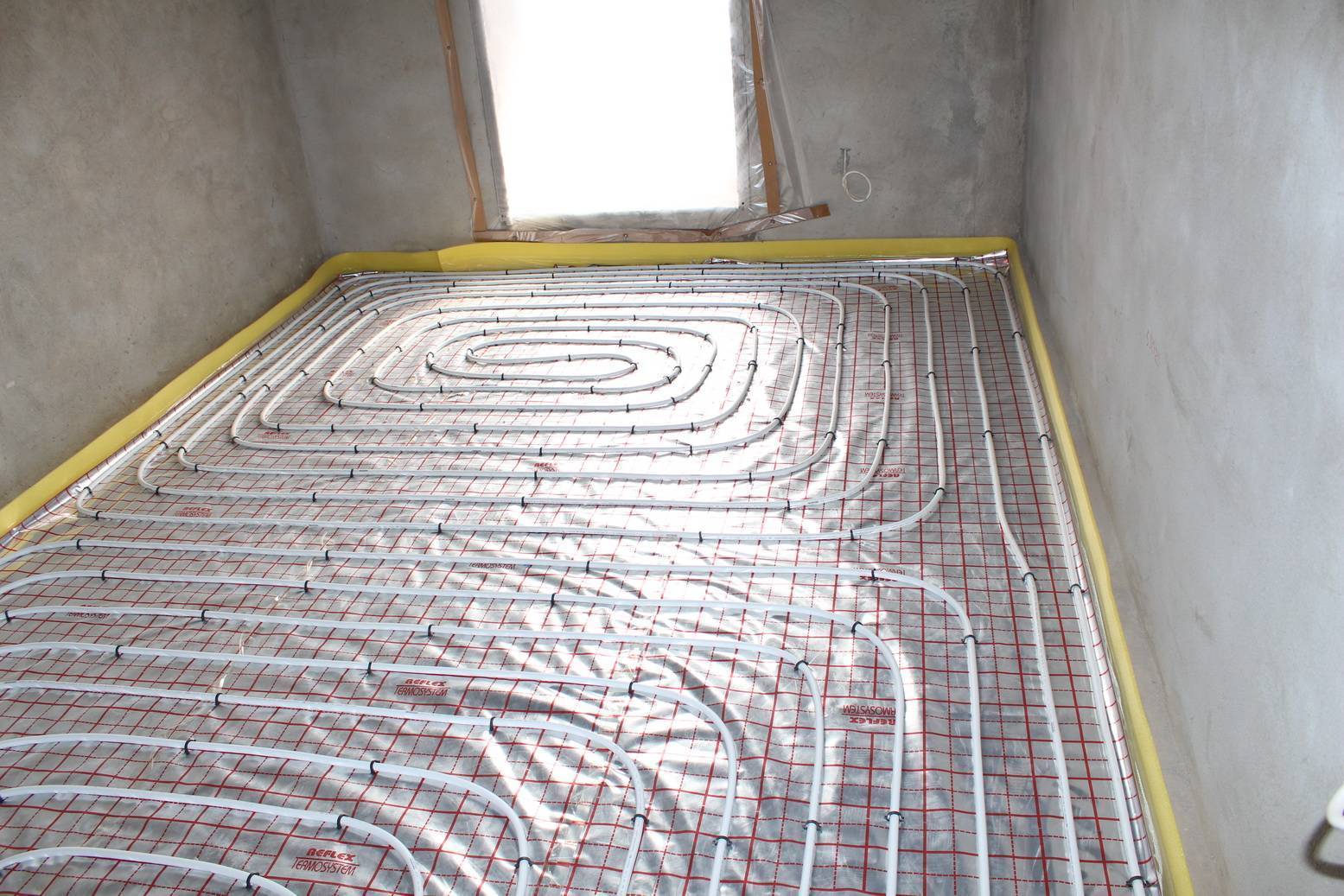

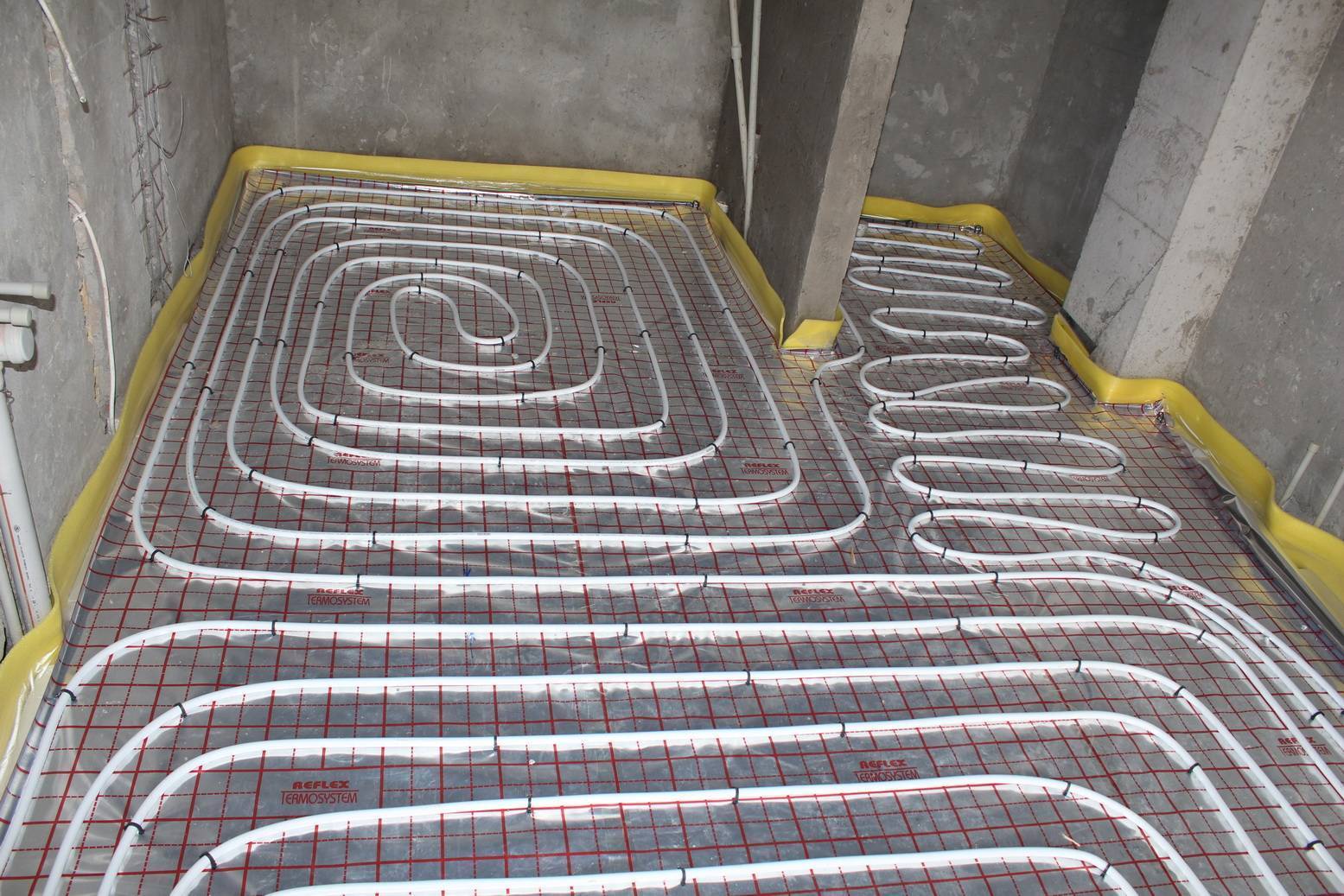

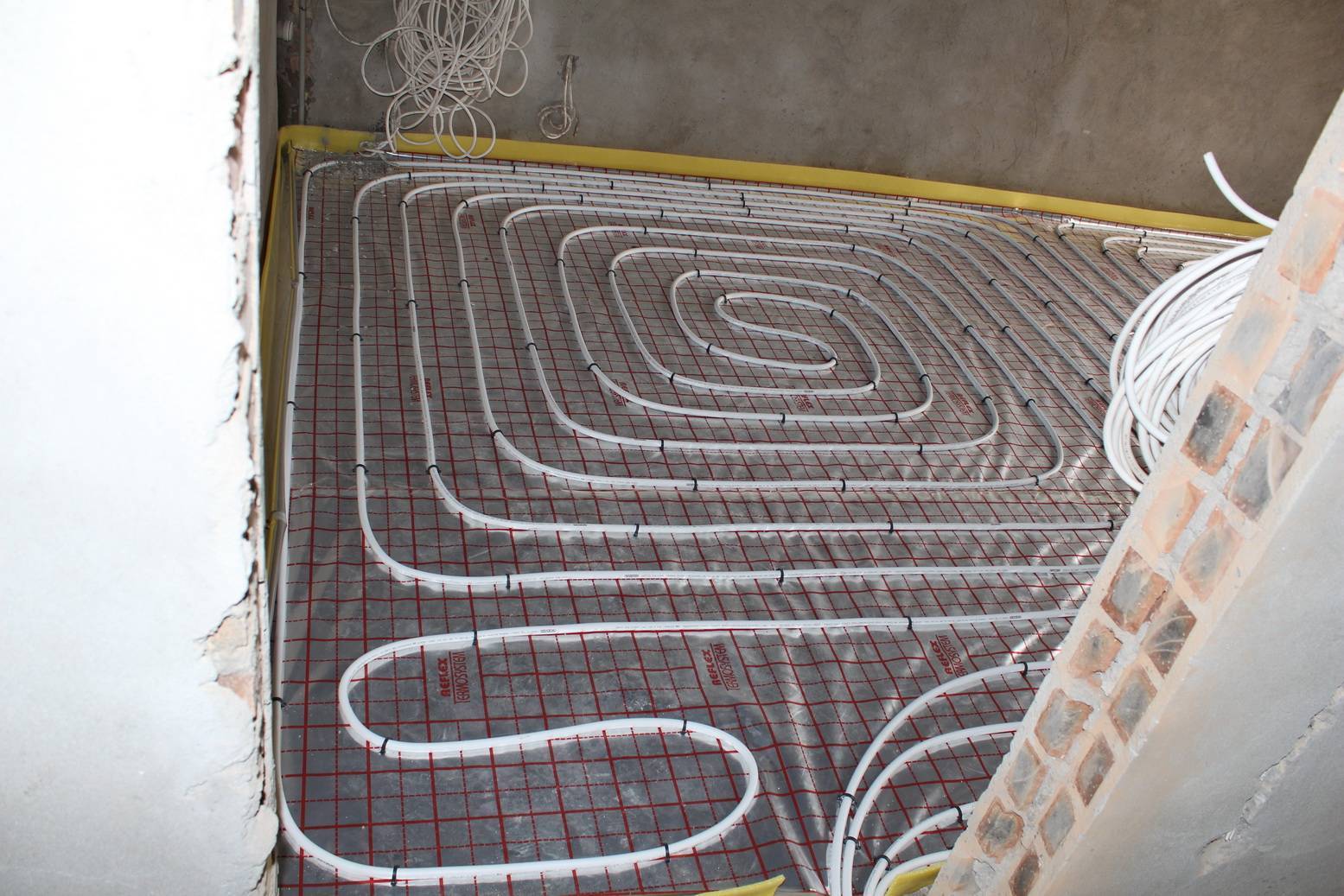

Монтаж трубы теплого пола

После пленки монтируют трубу. При разговоре с клиентом я дал ему все необходимые рекомендации по высоте и монтажу пирога, по количеству и расположению контуров. Но надо понимать, что клиент никогда не сможет передать мой опыт шабашнику, на котором он решил сэкономить. Таким образом, сейчас увидим самый ужасный монтаж труб по пленке с разметкой и рассмотрим почему так страшно все это получилось.

При монтаже труб теплого водяного пола я использую трубы дм 16 мм. Благо, в этом случае клиент прислушался к моему мнению и не купил трубу дм 20 мм, так как такой трубой сложнее работать и объем воды увеличивается почти вдвое. Где же здесь экономия?

Перед началом раскатки трубы необходимо сделать схему теплого пола на плане. Отметить места прохождения магистралей, решить с размером отступа от стен. Решить количество проходов труб через стены для них гильзования. На плане будут видны все проблемные места и сложности.

Но реальность такова, что всего несколько процентов сантехников делают это. А это потому, что не хотят учиться и перенимать чужой успешный опыт. Ведь нет ни чего проще, чем засунуть свое эго куда подальше и узнать у других, как нарисовать схему теплого пола. Но нет же, большинство уже крутые мастера. Им просто западло рисовать схемы. Они все и так знают.

Таким образом,  без схемы  раскладки труб теплого пола монтаж труб превращается в хаос. И первое проявление этого хаоса это то, что монтажники не согласовали размер отступа труб от стен. Соответственно получаем ошибки и недочеты монтажа водяного теплого пола

По моему опыту, мы с коллегами по умолчанию отступаем от стен минимум на 100 мм. А в некоторых случаях по необходимости и больше. А на фото видно, что отступа от стен нет вообще.

И то, что стена наружная или внутренняя, здесь ни при чем. Наружные стены усиливают путем устройства краевой зоны с шагом, например 100 мм, а не проходом трубой впритык к стене. При этом одна труба, вплотную прижатая к стене, погоды не сделает. Таким образом, вместо того, чтобы оставить отступ для монтажа плинтуса или инженерных слаботочных систем (актуально со второго этажа), теперь места нет и нет порядка. В одном месте труба вплотную к стене,

в другом отступает на 30 мм, в третьем на 50 мм.

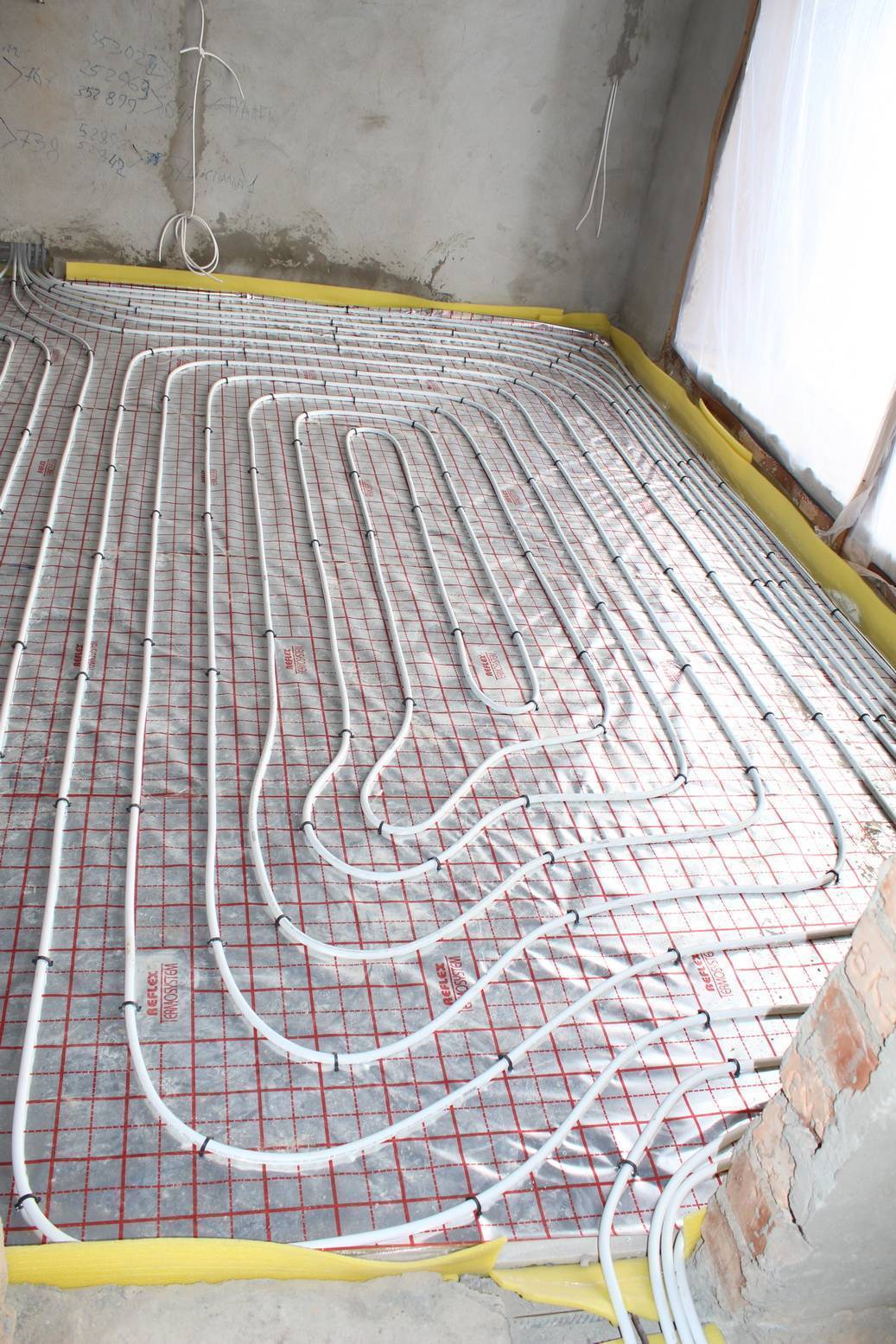

А на этом фото видно  как правильно сделать отступ:

При этом это даже не труба из сшитого полиэтилена, а металлопластиковая труба. Работать с металлопластиковой трубой при определенных навыках одно удовольствие. Вот мы и подошли к навыкам необходимым для работы с трубами для теплого пола.

Для того что бы, монтировать водяные теплые полы необходим один самый главный навык — это навык согнуть трубу под любым углом вручную. Да да, именно вручную. Многие говорят, что для этого есть пружины. Да пружины есть, но ни один мастер еще не  показал мне, как с наружной пружиной смонтировать контур длинной 90 метров. Я не говорю, что это не реально. Очень даже реально.

Но здесь всем адекватным мастерам понятно, что при сгибании трубы с наружной пружиной, пружину эту зажимает. И чтобы ее вытащить из сгиба и протянуть до следующего поворота, необходимы усилия, здоровая поясница и колени. Не говоря уже, что стоять необходимо в интересной позе. А учитывая мое медицинское образование и статистику, которая говорит, что после 30 лет  более чем у  70 процентов мужского населения с этим проблемы. Вот вам и пружина.

Для того, чтобы облегчить сей труд, мною был снят ролик по тому, как вручную согнуть металлопластиковую трубу. Без этого умения ни какая пружина не поможет. Потому что повторю еще раз. Что ни один, ни прислал информацию о том, как монтировать теплые полы с наружной пружиной.

Но вместо того, чтобы посмотреть видео, как согнуть трубу вручную и попробовать это на практике. Большинство стали рекламировать пружины и всякие там трубогибы.

А на деле мы видим, как без самого простого умения вручную согнуть трубу, получаем вот такой плачевный результат:

Все криво косо, как будто бык наделал. Но при этом мастера уверены, что все сделали правильно. Нельзя это назвать прям ошибками монтажа теплого пола, но недочетом это является точно.

Использование настила

В данном случае, чтобы выполнить устройство теплого пола водяного под плитку необходимо использовать полистирольные плиты, которые оснащены пластинами с пазами для установки труб. Выполнены такие пластины из алюминия.

Данный способ является наиболее быстрым и простым. Он применяется в следующих ситуациях:

• когда в комнате низкий потолок и цементная стяжка скрадет полезное пространство;
• когда черновой пол не настолько прочный, чтобы выдержать цементную стяжку;
• когда очень сложно либо нет возможности залить бетонную стяжку.

Такое покрытие как ламинат или паркет стелется прямо на полистирол. С плиткой так поступать нельзя, под нее необходимо уложить гипсоволокнистые листы (ГВЛ) или другой подходящий влагостойкий материал (подробнее: “Как выполняется укладка ГВЛ на пол – примеры из практики”).

Разница в обогреве в зависимости от толщины стяжки

Грамотный расчет толщины заливаемого при устройстве стяжки слоя необходим и по причине влияния его на процесс равномерного обогрева помещения.

Если слой тонкий, то он объективно быстрее прогревается, обеспечивая после начала функционирования водяного контура распространение тепла в помещении без длительного ожидания. Вместе с тем, в подобных условиях чаще возникает возможность появления в стяжке трещин, негативно влияющих на равномерность прогревания пола.

Схема укладки слоев для водяного теплого пола

Чрезмерно толстый слой отличается хорошей теплоемкостью, поэтому дольше удерживает тепло, позволяя ему распределяться по плоскости пола, но ему требуется больше времени для прогревания. Также возникает большая нагрузка, влияющая отрицательно и способная вызвать разрыв стяжки. Чтобы избежать этого явления, рекомендуется устраивать компенсационные швы.

При принятии решения при помощи стяжки выровнять пол, необходимо понимать, что толщина оборудуемого мокрым, полусухим или сухим способом слоя будет разной, следовательно, равномерного прогрева достичь не удастся.

Выводы и полезное видео по теме

Как не ошибиться с расчетом оптимального шага для обустройства контура с наименьшими затратами:

Как производится укладка контура теплых полов, основные методы, их недостатки и достоинства:

Сложности, с которыми можно столкнуться при выборе труб для теплого водяного пола:

Эксплуатационный срок водяного контура обогрева составляет порядка 50 лет. Однако такие высокие показатели возможны, только если придерживаться всех правил при их укладке.

Не стоит забывать, что правильный выбор оптимального шага поможет существенно сэкономить на закупке материалов, а также снизить затраты на обогрев в процессе эксплуатации.

Поделитесь с читателями вашим опытом укладки контура водяного теплого пола. Расскажите, какой метод и схему монтажа вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.
