Обзор водоотводных лотков из нержавейки

Сортамент лотков

При производстве этих изделий, широко используемых для отвода сточных вод, используется либо литейная технология (если они делаются из чугуна или бетона), либо термопластичная экструзия (если их изготавливают из пластика). В результате производители предлагают на рынке лотки, значительно отличающиеся между собой как по прочности, так и по другим эксплуатационным характеристикам. Поэтому при классификации лотков чаще всего их разделение основывают на типе конструкционного материала, из которого они изготовлены.

Полимерные лотки

При их производстве используются конструкционные полимеры, в качестве которых обычно выступает полипропилен, имеющий минеральное наполнение. Применение подобных композитных материалов придает получаемому продукту высокие эксплуатационные качества: их трудно поцарапать, а, кроме того, они инертны по отношению ко многим химическим реагентам и обладают большой прочностью (некоторые сорта способны выдерживать нагрузку достигающую 60 т/м2). Рабочая температура полимерных лотков колеблется в диапазоне -50…+120 °C. С их помощью можно организовывать водоотвод, как возле жилых домостроений, так и вблизи железнодорожных полотен.

Типовые модули полимерных желобов обычно имеют:

А)        вес — 9…14 кг;

Б)        ширину — 14…50 см;

В)        длину — 100 см;

Г)         высоту — 6…79 см;

Д)        условный проход — 10 см.

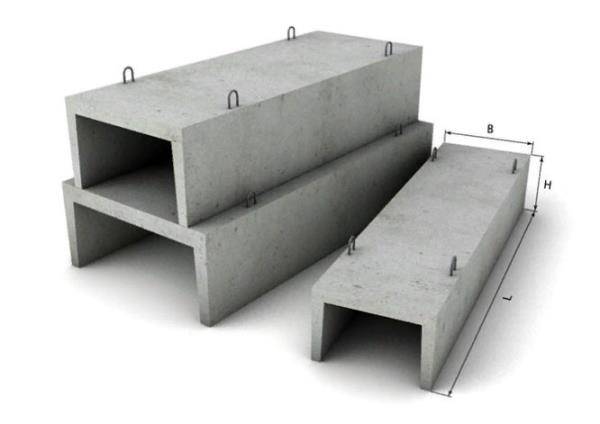

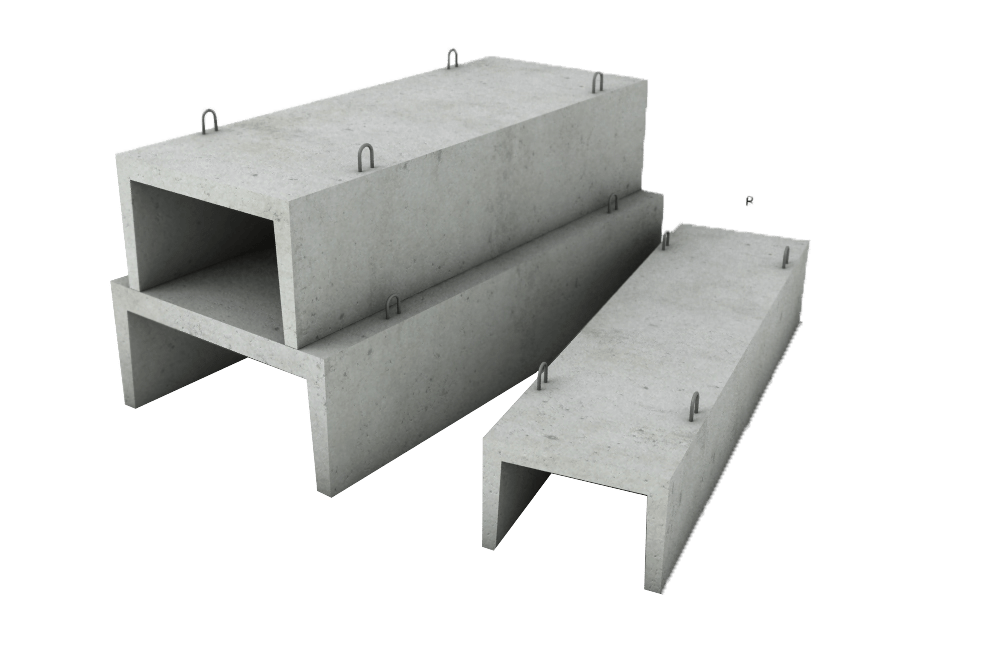

Лотки бетонные

Их производят, используя бетон, в который для его армирования добавляют либо стальную проволоку, либо полимерные нити, либо стекловолокно, применяя при этом метод вибрационного литья. При такой технологии форму с еще не затвердевшей массой устанавливают на специальном вибрационном стенде. Водоотводные бетонные лотки применяют в комплекте с чугунными щелевыми решетками.

Бетонные лотки обладают повышенной по сравнению с обычными железобетонными изделиями прочностью. Поэтому их используют не только для выполнения поверхностной дренажной системы жилых объектов, но и при организации водоотвода на автострадах или на объектах промышленного назначения.

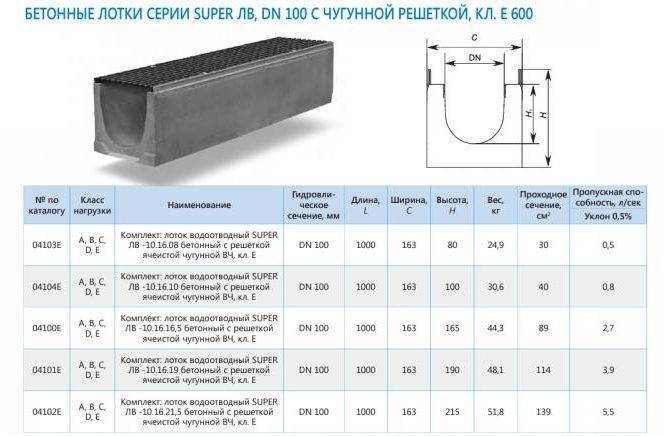

Типовые бетонные лотки имеют:

А)        длину желоба в пределах 50…400 см;

Б)        габариты по сечению от 14×15 см до 43×88 см;

В)        пропускное отверстие с величиной условного прохода, равной DN 100.

Характеристики этих бетонных изделий должны соответствовать отраслевым стандартам и ТУ производителя.

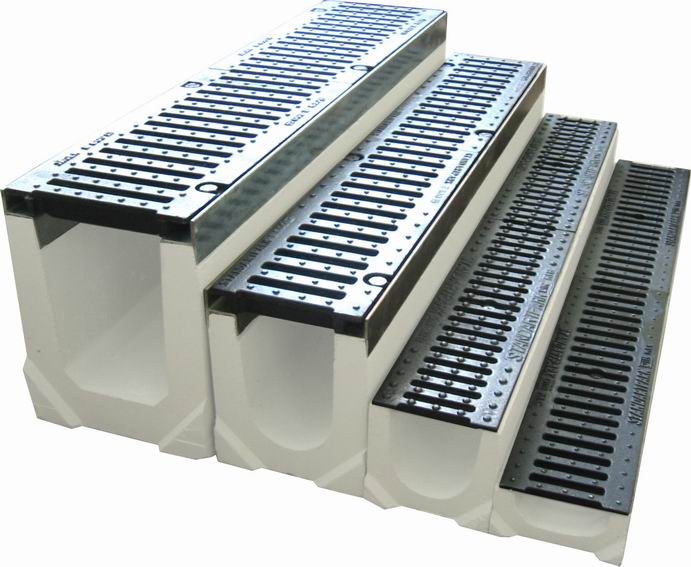

Лотки чугунные

Они (и их решетки) могут изготавливаться либо из чугуна марки ISO 185, имеющего графитовые зерна пластинчатого типа, либо из чугуна марки EN1563, у которого графитовые зерна в виде сфероидов. Так как такой материал, как чугун, подвержен коррозии, то готовые лотки (а в некоторых случаях и их решетки) дополнительно могут защищаться от ржавления с помощью горячего цинкования. Но в большинстве случаев эти изделия поставляются потребителям без защитного цинкового покрытия.

Так как чугунные лотки хорошо выдерживают как поперечные, так и продольные нагрузки, то их используют для организации водоотвода в основном в ответственных случаях, например, в аэропортах или в местах стоянок большегрузного автомобильного транспорта и т. п., в которых это экономически оправдано.

Лотки и решетки из чугуна обладают:

А)        максимальной длиной равной 50 см;

Б)        наибольшей шириной — 20 см;

В)        толщиной решетки — не менее 5 см;

Г)         размерами пропускного отверстия с условным проходом DN100 или более.

Betona un dzelzsbetona paplātes

Betona paplātes tiek plaši izmantotas gandrīz visās būvniecības jomās, ieskaitot Un privāti. Produkti ir izgatavoti no dažādiem izmēriem, tie labi iet ar bruģēšanas plāksnēm.

Plusi:

• Augsta izturība, salīdzināma ar čuguna produktiem;
• maza cena;
• izturība;
• samērā vienkārša instalācija, pat neskatoties uz produktu svaru;
• Tomēr, pērkot to, būs jāizmanto agresīvā notekas sastāvā, ja to pērk, būs jāprecizē izmantotais konkrētais zīmols, jo indivīds no tiem var burtiski izšķīst dažu vielu ietekmē.

Mīnusi:

svars, kas sarežģī transportēšanu;Jutīgums pret sitieniem, jo ​​pārvadāšana tiek veikta ārkārtīgi uzmanīgi;Nepieciešamība izmantot īpašas griešanas aprīkojuma.

Betona notekcaurules caurlaide ir vidēja, jo materiālam ir nepilnīgi gluda virsma, un dubļu daļiņas var pakāpeniski nokārtoties.

Plašā sortimentā kanalizācijas paplātes piedāvā uzņēmums “Profesionālas inovatīvas sistēmas”. Pārdošanā ir produkti, kas izgatavoti no betona, kompozītmateriāla betona, polimēra betona, plastmasas un stiklplasta, kā arī punktu kanalizācija un notekas fasādēm un terasēm. Uzņēmuma darbinieki palīdzēs izvēlēties vispiemērotākos produktus.

Конструкция и виды водоотводных лотков

Перед тем, как купить водоотводные лотки, предлагаем ознакомиться с их разновидностями и назначением. Конструктивно типовой лоток представляет собой литой желоб П-образной формы в сечении, у которого открытую грань при монтировании водостока закрывают чугунной решеткой. При этом стандарт EN 1433, действующий на территории Евросоюза, определяет четыре разновидности водоотводящих лотков, описанных ниже.

Лоток сточный

Он изготавливается в виде прямолинейного желоба, в который вода поступает по всей его длине. Исполнение «I» такого водоотвода устанавливают без фундамента, не используя обмуровку, а исполнение «М» — с применением подсыпки и на собственный фундамент.

Лоток щелевой

Изготавливается в виде квадратной балки, у которой имеется сквозное отверстие (обычно круглое) по ее центральной оси и продольная щель вверху. При этом щель, обеспечивающая попадание внутрь такого водоотвода сточных вод, может быть как прерывистой, так и сплошной. Подобного типа лотки могут устанавливаться взамен коробчатых аналогов, снабжаемых решетками.

Лоток бордюрный

Это разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Сфера применения изделий

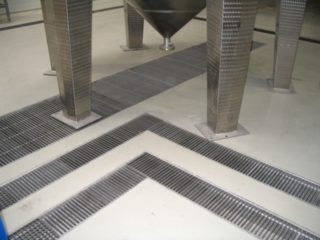

Стальные лотки для Пищепрома

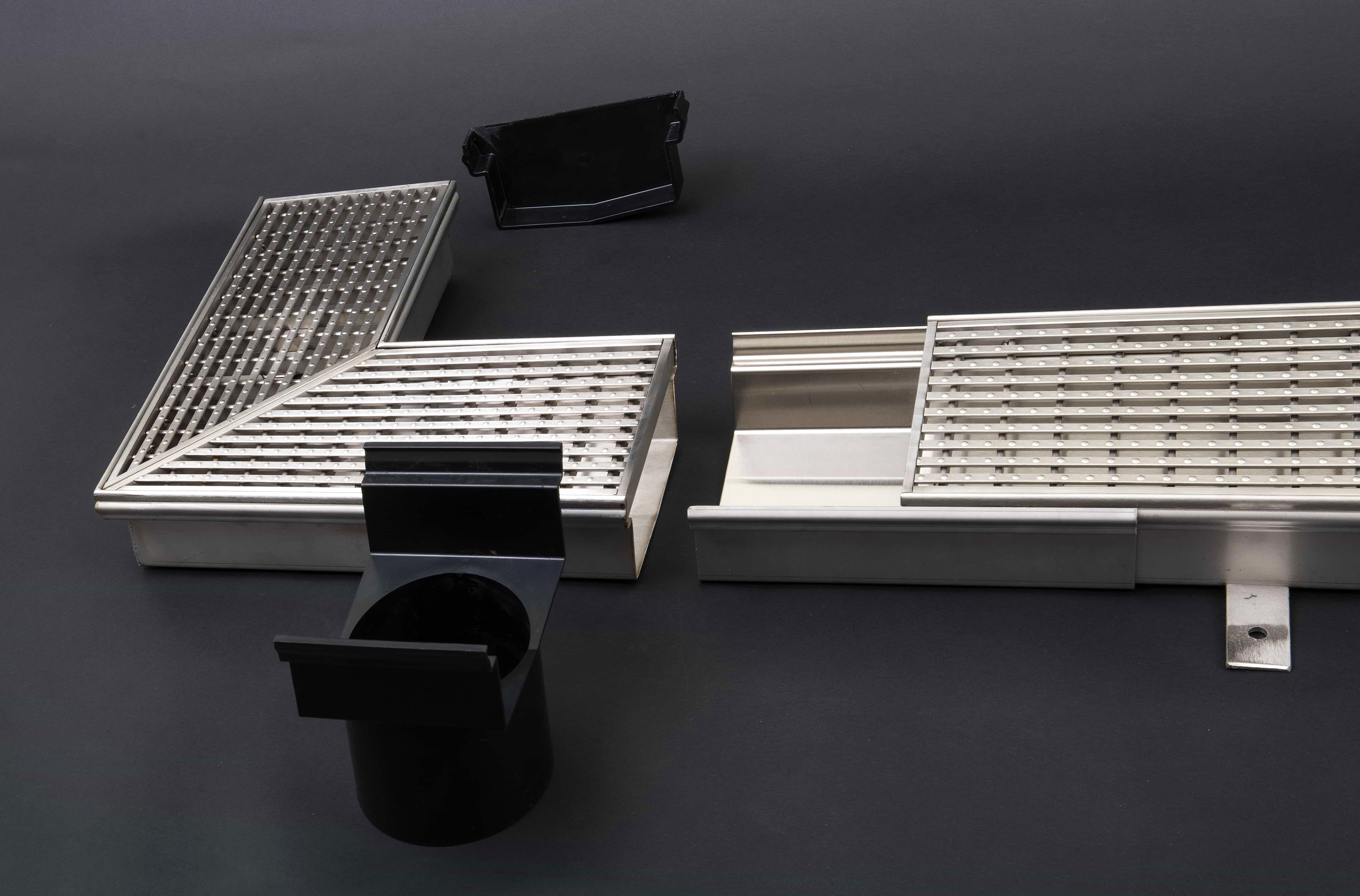

Лоточные изделия из нержавейки применяют как в помещении, так и на открытых участках. В первом случае их используют для промышленных нужд:

• на предприятиях общественного питания;
• в торговых точках;
• при изготовлении лекарств, парфюмерии и косметики;
• в медучреждениях и лабораториях;
• в бассейнах, банно-прачечных комбинатах, саунах;
• в индустрии нефтепереработки.

Открытое использование лотков возможно для отведения воды с садовых дорожек, балконных и террасных конструкций, остекленных фасадов, лестничных пролетов. Устройства применяют при создании зимних садов и озеленении крыш.

Технические характеристики

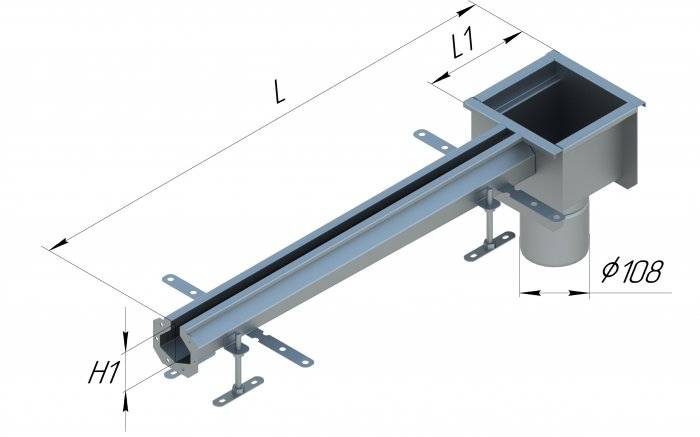

Решетки для водоотводных лотков

Водоотводные конструкции внешне напоминают желоба, днище которых сделано так, что его половинки сходятся в центре под углом. Благодаря этому лотки меньше засоряются. Корпус обычно закругленной формы, что позволяет ограничить оседание загрязнений и способствует легкому очищению.

Размерные показатели устройств:

• Начальная глубина варьируется от 60 до 90 мм, конечная — от 100 до 300 мм.
• Ширина от 100 до 400 мм.
• Стандартная длина секций от 1000 до 9000 мм.

Производители предлагают конструкции с двумя вариантами сечения по длине секции: простым и переменным. Последний вариант подойдет для тех случаев, когда отсутствует возможность вывести требующийся уклон по уровню пола. Создание нужного угла на дне лотка позволяет обеспечить необходимую жесткость всей конструкции и эффективное осушение.

Изделия выполняют из нержавеющих стальных сплавов толщиной от полутора до трех миллиметров.

Детали лотков соединяют сварочным методом или с помощью фланцев на торцах секций. Сборка лоточных секций производится нержавеющими болтами через уплотнительную прокладку.

Как выбрать

Для того, чтобы соорудить дренажную систему, которая справится с отводом ожидаемого объема воды, необходимо рассчитать нужные технические характеристики бетонных лотков. Существует универсальная формула, позволяющая точно определить параметры и характеристики, которыми должен обладать лоток бетонный, предназначенный для конкретной системы.

После проведения расчета составляется документация с указанием местоположения и схемы водоотводной системы, а также с информацией о ее комплектации. После подготовительных работ можно приступать непосредственно к установке.

Технические характеристики

Сетки для водоотводных лотков

Дренажные конструкции внешне напоминают желоба, дно которых выполнено таким образом, что половинки сходятся посередине под углом. В результате ящики меньше засоряются. Корпус обычно закруглен, чтобы ограничить оседание грязи и облегчить очистку.

Размерные показатели для агрегатов:

• Исходная глубина варьируется от 60 до 90 мм, последняя – от 100 до 300 мм.
• Ширина от 100 до 400 мм.
• Стандартная длина секций от 1000 до 9000 мм.

Производители предлагают конструкции с двумя вариантами сечения по длине участка: простым и переменным. Последний вариант подходит для тех случаев, когда нет возможности вывести требуемый уклон по уровню пола. Выполнение прямого угла в нижней части доски позволяет обеспечить необходимую жесткость всей конструкции и эффективный дренаж.

Изделия изготавливаются из сплавов нержавеющей стали толщиной от полутора до трех миллиметров.

Детали ящиков соединяются сваркой или с помощью фланцев на концах секций. Секции доски соединяются нержавеющими болтами через уплотнительную прокладку.

Особенности монтажа

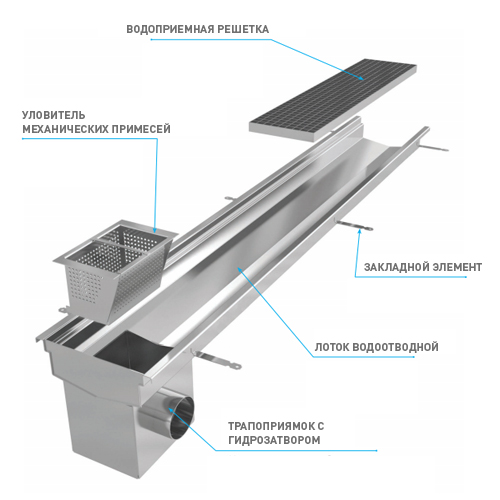

Перед установкой лотка потребуется смонтировать все его элементы, точно следуя схеме сборки таким образом, чтобы обеспечить герметичность фланцевых соединений.

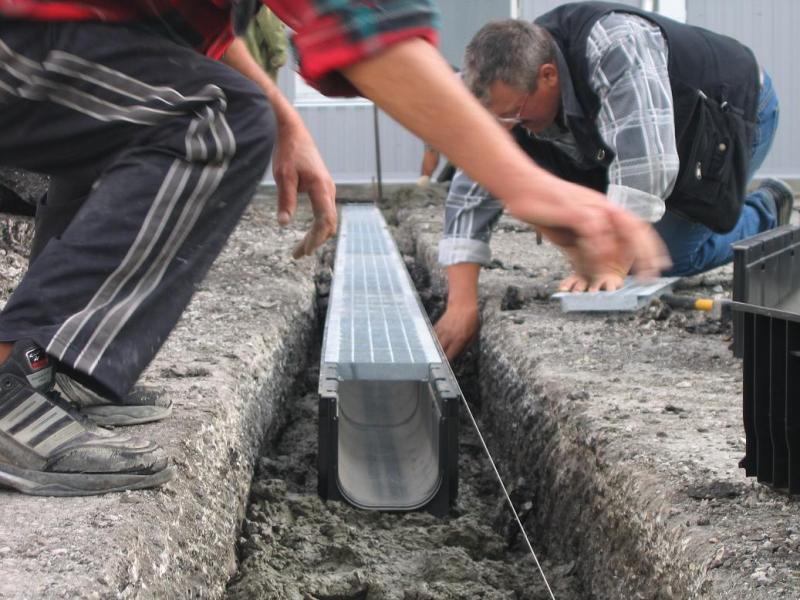

Установка стального желоба:

1. Лоток становится в предназначенное для него место и выравнивается по горизонтали посредством регулирования ножек по высоте. Верхняя часть желоба должна располагаться на сантиметр ниже уровня пола.
2. Металлический канал жестко закрепляется, чтобы предотвратить его смещение в процессе заливки бетонного раствора. С этой целью ножки крепятся при помощи болтов к полу либо привариваются к арматуре.
3. Вставляются поперечные перегородки в места установки решеток, чтобы избежать сжатия лотка по ширине в процессе бетонирования.
4. Удаляются все съемные детали желоба: решетки, мусоросборники, сифоны.
5. Бетонный раствор заливается до уровня крепежных элементов.
6. Когда бетон слегка схватится, конструкция проверяется на предмет искривлений.
7. Бетонная смесь доливается до краев конструкции.

В труднодоступные места раствор вносится при помощи шпателя.

Стальные лотки присоединяются к трапам, связывающим их с системой канализации. Эти детали могут использоваться и самостоятельно, если их размещают в местах точечного водосбора.

Виды бетонных желобов

Телескопический водоотводный желоб

Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.

По типу назначения все ЖБИ желоба бывают:

• Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
• Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
• Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
• Дренажные.Jie naudojami kanalizacijos sistemai montuoti iš pastatų ir rūsio grindų rūsių.
• Krūmas. Jie naudojami audrų prietaisui keliais.
• Kanalizacija. Yra kanalizacijos kolektoriaus elementai.

Renkantis norimą latakų tipą, verta vadovautis jų apkrovos klase. Priklausomai nuo kritulių tikslo, sumontuojami daugiau ar mažiau sustiprinti dėklai. Padalinkite juos į klases:

• A15: Skirta naudoti pėsčiųjų šaligatviuose, dviračių takuose, privačiame sodo nuosavybėje.
• B125: naudojamas mažose automobilių stovėjimo aikštelėse, keliuose, kurių intensyvumas yra mažas.
• C250: naudojamas vidutinio sunkumo kroviniams keliams ar namų ūkio statybai. Tokių latakų kaina yra viena mažiausių.
• D400: Jie naudojami didelėse automobilių stovėjimo aikštelėse, keliuose, kuriuose yra intensyvus eismas ir Non -futemo sistemos pramonės įrenginių zonose.
• E600: Skirta kanalizacijos sistemos prietaisui iš geležinkelio kelio, dideles automobilių linijas ir greitkelius, dideles pramonės įrenginius.
• F900: galingiausias latakų tipas, naudojamas montuojant audrą ant kilimo ir tūpimo takų.

Trapecijos kanalizacijos betoninis dėklas

Be to, visi gelžbetoniniai dėklai yra klasifikuojami kaip forma:

• U formos;
• P formos;
• trapecija;
• parabolinė.

Norint pasirinkti optimalų griovelį, pagamintą iš betono audros kanalizacijos prietaisui, reikia teisingai apskaičiuoti numatomą lietaus vandens atliekų tūrį. Jis nustatomas pagal SNIP -85 -kiekvienam regionui yra savų kanalizacijos tūrio per metus rodiklis. Tik po to pasirenkamas skersinio skerspjūvis.

Преимущества и недостатки

У изделий из нержавейки, будь то балки, трапы, лотки, есть главное преимущество: они не боятся коррозии и стойки к агрессивным внешним воздействиям, как химическим, так и температурным.

К другим достоинствам лоточных устройств относят:

• повышенную пропускную способность;
• прочность и долговечность;
• разнообразие конфигураций;
• эстетически привлекательный вид;
• сочетаемость с любыми напольными покрытиями;
• простоту ухода и контроля функционирования;
• способность к самоочищению;
• экологическую безопасность.

К недостаткам таких конструкций можно отнести их довольно высокую стоимость. Крайне высокие нагрузки, какие бывают на оживленных автотрассах, они не выдержат.

Преимущества и недостатки

У изделий из нержавейки, будь то балки, трапы, лотки, есть главное преимущество: они не боятся коррозии и стойки к агрессивным внешним воздействиям, как химическим, так и температурным.

К другим достоинствам лоточных устройств относят:

• повышенную пропускную способность;
• прочность и долговечность;
• разнообразие конфигураций;
• эстетически привлекательный вид;
• сочетаемость с любыми напольными покрытиями;
• простоту ухода и контроля функционирования;
• способность к самоочищению;
• экологическую безопасность.

К недостаткам таких конструкций можно отнести их довольно высокую стоимость. Крайне высокие нагрузки, какие бывают на оживленных автотрассах, они не выдержат.

Упрощенный гидравлический расчет водоотводных лотков

КАК САМОСТОЯТЕЛЬНО РАССЧИТАТЬ ТИПОРАЗМЕРЫ ЛОТКА

Данная методика базируется на СНиП 2.04.03-85

и позволяет быстро и с допустимой точностью рассчитать и подобрать необходимое сечение водоотводного лотка, для небольших площадей.

Исходные данные расчета: площадь участка водоотвода и региональное расположение.

1. Рассчитывается площадь поверхности F, га, с которой собираются дождевые и талые водыПример: участок 10-20 метров. F=10 • 20/10000=200 м.кв. /10000=0,02 га.
2. Согласно СНиП 2.04.03-85 выбирается q20 — интенсивность дождя, л/с на 1 га, для данной местностиДля различных регионов: Москва q20=80, Краснодар q20=100, Нижний Новгород q20=90, Самара q20=70, Саратов q20= 70, Волгоград q20= 60, Ростов-на-Дону q20= 90, Челябинск q20= 60, Санкт-Петербург q20= 60, Казань q20= 80.
3. Определяется коэффициент водопоглощения поверхности φ:1,0-для кровли;0,95 — для асфальтобетонных покрытий;0,85 — для цементобетонных покрытий;0,60 — для щебеночных материалов, обработанных органическими вяжущими (битум);0,40-для щебеночных и гравийных материалов, необработанных вяжущими материалами.
4. Рассчитывается расход воды Q, л/с с площади по зависимости: Q=q20 • F • φ
5. Подбираем сечение лотка, способное пропустить расчетный расход воды Q, по таблице 1:

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

• чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
• стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Как правильно рассчитать сечение

Для правильного выбора площади поперечного сечения водоотводных желобов, нужно провести необходимый расчет. Как и для любого расчета, необходимо иметь исходные данные:

• расчетную плотность стока;
• поверхностные характеристики сточного бассейна;
• объем и интенсивность осадков.

Единицей измерения расхода воды является (л/сек)/Га.

Основным критерием выбора ливневого или дренажного водоотвода является его пропускная способность. Величина этого параметра обусловлена количеством вторичных водоприемников, питающих основную дренажную магистраль ливневой канализации и угла наклона магистрали.

Для того чтобы рассчитать среднее количество осадков на территории участка можно воспользоваться следующим соотношением:

КО=К*ИО*ПС

где:

• КО – искомое среднее количество осадков;
• К – коэффициент, учитывающий особенности грунта сточного бассейна;
• ИО – интенсивность и объем осадков;
• ПС – расчётная площадь стоков.

В таблице 2 приводится значение коэффициента, учитывающего особенности грунта поверхности стока.

Коэффициент	Тип поверхности
0,06-0,37	Дерн и травянистое покрытие
0,16-0,4	Отсыпка из гравия
0,26- 0,7	Отсыпка из щебня
0,46	Блочное покрытие, соединённое без изоляционных средств
0,61	Природный камень, скрепленный без изоляционных средств
0,81	Природный камень, скрепленный цементным раствором
0,91	Бетонное и асфальтное покрытие

Для наглядности произведем расчет водоотводного пластикового лотка по следующим исходным данным:

площадь поверхности стоков ПС=600 м²;

в качестве покрытия используется асфальт. Согласно приведенным в таблице 2 данным, коэффициент К, для этого вида покрытия, равен 0,91;

согласно данным синоптиков, интенсивность осадков в рассматриваемом регионе равняется 80, другими словами, ИО=80,

Подставив в имеющуюся формулу исходные данные и произведя пересчет единиц измерения, получим:

КО= 0,91×(80 ×600)/10000=4,32.

Для того чтобы выбрать необходимую модель стандартного пластикового водоотвода воспользуемся данными, приведенными в таблице 3.

Обозначение	Уклон
0,1	0,05	0,03	0,02	0,015	0,01	0,005
ЛВ -20.260.20	93,84	66,36	51,41	41,97	36,35	29,68	20,97
ЛВ-10.160.15,5	24,13	17,11	13,21	10,78	9,36	7,64	5,38
ЛВ -10.14,50.12	6,52	4,61	3,57	2,91	2,49	2,06	1,46
ЛВ -10.14,50.06	13,53	9,58	7,43	6,1	5,25	4,29	1,36

Важно! Для полимерных, бетонных, железобетонных, композитных и металлических водоотводных лотков существуют специальные таблицы, аналогичные таблице 3. Согласно данным приведенным в таблице 3, оптимальным вариантом для устройства ливневой канализации будет полимерный лоток ЛВ -10.14,50.06

Согласно данным приведенным в таблице 3, оптимальным вариантом для устройства ливневой канализации будет полимерный лоток ЛВ -10.14,50.06.

Сфера применения изделий

Стальные лотки для пищевой промышленности

Складные изделия из нержавеющей стали используются как внутри помещений, так и снаружи. В первом случае они используются для производственных нужд:

• на предприятиях общественного питания;
• в точках продаж;
• в производстве лекарственных средств, парфюмерии и косметики;
• в медицинских учреждениях и лабораториях;
• в бассейнах, ванных и прачечных, саунах;
• в нефтеперерабатывающей промышленности.

открытое использование досок возможно для отвода воды с садовых дорожек, балконных и террасных конструкций, стеклянных фасадов, лестниц. Агрегаты используются для создания зимних садов и озеленения крыш.

Виды бетонных желобов

Телескопический водоотводный желоб

Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.

По типу назначения все ЖБИ желоба бывают:

• Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
• Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
• Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
• Дренажные.Tos izmanto, lai uzstādītu kanalizācijas sistēmu no ēku un pagraba grīdu pagrabiem.
• Krūms. Tos izmanto vētru ierīcei gar ceļa sliedēm.
• Kanalizācija. Ir kanalizācijas kolektora elementi.

Izvēloties vēlamo notekcaurules veidu, ir vērts vadīt viņu kravas klasi. Atkarībā no nokrišņu mērķa ir uzstādītas vairāk vai mazāk pastiprinātas paplātes. Sadaliet tos klasēs:

• A15: Paredzēts izmantošanai gājēju ietvēs, velosipēdu ceļos, privātajā dārza īpašumos.
• B125: izmanto mazās stāvvietās, ceļi ar zemu intensitāti.
• C250: izmanto mērenām kravām uz ceļiem vai mājsaimniecības celtniecībai. Šādu notekcaurules izmaksas ir viena no zemākajām.
• D400: Tos izmanto lielās autostāvvietās, ceļos ar intensīvu satiksmi un industriālas rūpniecības objektu zonām.
• E600: paredzēts kanalizācijas sistēmas ierīcei no dzelzceļa sliežu ceļa, lielām automašīnu līnijām un lielceļiem, lielām rūpniecības telpām.
• F900: visspēcīgākais notekcaurules veids, ko izmanto vētras uzstādīšanā uz skrejceļiem.

Trapecveida kanalizācijas betona paplāte

Arī visas dzelzsbetona paplātes tiek klasificētas formā:

• U formas;
• P formas;
• trapecveida;
• paraboliski.

Lai negaisa kanalizācijas ierīcei izvēlētos optimālo rievu, kas izgatavota no betona, ir pareizi jāaprēķina paredzamais lietus ūdens tilpums. To nosaka ar Snip -85 -par katru reģionu, ir savs rādītājs par notekas tilpumu gadā. Tikai pēc tam tiek izvēlēts paplāšu šķērsgriezums.

Преимущества и недостатки

У изделий из нержавейки, будь то балки, трапы, лотки, есть главное преимущество: они не боятся коррозии и стойки к агрессивным внешним воздействиям, как химическим, так и температурным.

К другим достоинствам лоточных устройств относят:

• повышенную пропускную способность;
• прочность и долговечность;
• разнообразие конфигураций;
• эстетически привлекательный вид;
• сочетаемость с любыми напольными покрытиями;
• простоту ухода и контроля функционирования;
• способность к самоочищению;
• экологическую безопасность.

К недостаткам таких конструкций можно отнести их довольно высокую стоимость. Крайне высокие нагрузки, какие бывают на оживленных автотрассах, они не выдержат.

Лотки водоотводные из железобетона

Выбирая лоток водоотводный бетонный для любой системы, сначала необходимо тщательно изучить все плюсы и минусы изделия, технические свойства, особенности эксплуатации, правила монтажа, разновидности и т.д. Все это поможет правильно выполнить расчеты и смонтировать качественную, надежную и долговечную систему.

Разновидности

Лотки бывают разными по назначению. Несмотря на то, что все они созданы для отвода воды и предполагают определенную стандартную конструкцию, при выборе изделия для конкретной системы нужно рассмотреть все варианты.

Бетонные водоотводы по назначению:

• Ливневые – используются для монтажа каналов по сбору и отводу атмосферных осадков с территории.
• Водопропускные – секционные каналы, созданные для самотёчного отведения вод разного типа.
• Дренажные лотки – актуальны для использования в конструкциях оснований, цокольных/подвальных этажей.
• Телескопические – осуществляют отвод воды со склонов, мостовых сооружений.
• Прикромочные – удаляют лишнюю воду от проезжих частей к кюветам.
• Канализационные – используются для транспортировки стоков к коллекторным канализационным системам.

Водоотвод бетонный может быть выполнен в двух модификациях – сборным или цельным. Оба варианта могут быть двух форм: в виде плиты перекрытия параболической или трапециевидной плоской формы, а также в формате П-образной скобы с круглым либо прямоугольным желобом. Все открытые лотки требуют докомплектации специальными защитными решетками.

Водоотводные лотки бетонные с решетками или без выпускаются в больше, чем 150 типоразмерах, обозначаются буквой Л (лоток) и двумя цифрами через дефис: первая отображает номер серии в диапазоне 1-38, вторая указывает на максимально допустимое значение вертикальной нагрузки на лоток (выраженное в кН/м).

Дополнительно за буквой Л производители могут указывает свои символы, которые обычно расшифровываются в прайс-листах. Так, Лдр – это дренажный лоток, Лд – доборный (уменьшенной длины, что позволяет более удобно выполнять завершение трассы) и т.д.

Преимущество ЖБИ изделий

Бетонный лоток для отвода воды производится в соответствии с ГОСТом 21509-85 по технологии вибропрессования. В производстве используются марки бетона от М200 до М400 (в редких случаях, обычно чуть меньше). Каналы получаются плотно структурированными и прочными, стойкими к различным негативным факторам, перепадам влажности/температуры, жаре/морозу.

В конструкции могут присутствовать деформационные швы (обязательно заделанные битумной мастикой в качестве гидроизоляции), что делает изделия более стойкими к механическим воздействиям. В состав бетона вводят пластификаторы, которые существенно повышают показатели морозостойкости, влагостойкости, стойкости к коррозии. Также дополнительная прочность лотков обеспечивается арматурным каркасом из стальных стержней классов А-I и А-III.

Основные преимущества бетонных лотков для воды:

• Полная водонепроницаемость.
• Высокий уровень стойкости к разным агрессивным воздействиям.
• Усиление металлов, что повышает прочность.
• Стойкость к перепадам температур, морозу и жаре.
• Способность принимать и отводить большие объемы воды.
• Стойкость к механическим повреждениям, вибрации.
• Эстетичный вид.
• Простой и быстрый монтаж.
• Длительный срок эксплуатации.
• Сравнительно невысокая стоимость.
• Универсальность применения лотков для самых разных систем.
• Гладкая поверхность, за счет чего осуществляется отвод не только воды, но и мусора.
• Экологическая чистота и безопасность в эксплуатации.
• Отсутствие необходимости в реализации больших объемов земляных/монтажных работ, благодаря чему лотки часто используются в монтаже водосливной системы в частных домовладениях.

Недостатков у изделий достаточно мало: большой вес (что в определенной мере повышает временные, финансовые и трудозатраты на монтаж), немалая стоимость транспортировки, потеря всех основных характеристик при несоблюдении производителем технологии.

Сфера применения изделий

Стальные лотки для Пищепрома

Лоточные изделия из нержавейки применяют как в помещении, так и на открытых участках. В первом случае их используют для промышленных нужд:

• на предприятиях общественного питания;
• в торговых точках;
• при изготовлении лекарств, парфюмерии и косметики;
• в медучреждениях и лабораториях;
• в бассейнах, банно-прачечных комбинатах, саунах;
• в индустрии нефтепереработки.

Открытое использование лотков возможно для отведения воды с садовых дорожек, балконных и террасных конструкций, остекленных фасадов, лестничных пролетов. Устройства применяют при создании зимних садов и озеленении крыш.

Лоток водоотводной нержавеющая сталь

S150 – означает канал внешней ширины 150 мм.

В случае канала S150 ширина решетки составит 110 мм, а гидравлическая ширина будет равна Sh = 80 мм.

В дополнение к ширине параметры канала

также должны включать тип и степень падения, а также чертеж маршрута канала на плане.

Наиболее типичной решеткой для покрытия стандартных каналов является противоскользящая сетчатая решетка с размером сетки 23 х 23 мм и углом наклона 25 х 2 или 30 х 2 мм. Ассортимент нашей продукции также включает лестничные, пластинчатые или перфорированные листовые решетки различных размеров и размеров.

Решетки подбираются в зависимости от места установки канала, с учетом класса нагрузки и функциональности. В местах интенсивного движения погрузчиков рекомендуется устанавливать пластинчатую решетку, в то время как в случае большого количество сливаемой воды – сетчатую.

Отделка краев должна зависеть от напольного покрытия и температуры сточных вод. Мы можем предложить следующие варианты:

1. С нисходящим фланцем (стандарт);
2. С фланцем;
3. С приподнятым задним краем;
4. С крайним угловым сечением для компенсатора в полу;
5. С плотно сложенными краями для винилового пола.

Термин «нержавеющая сталь» используется по отношению к марке стали с повышенной коррозионной стойкостью в сравнении с нормальной легированной сталью.

Нержавеющая сталь относится к сплавам железа, содержащим минимум 11% хрома. Свои превосходные антикоррозионные свойства сталь получает благодаря поверхностному слою оксидов хрома, который обладает повышенной прочностью.

Сталь сохраняет свои антикоррозионные свойства даже в случае механического или химического повреждения стальной поверхности.

В случае необходимости изготовления элементов из сталей других марок компания изготавливает эти элементы по желанию заказчика. В случае декоративных изделий (дизайн интерьера) есть возможность заказать элементы из шлифованных листов или выполнить шлифование после обработки.

Аустенитная — обладает очень хорошими антикоррозионными свойствами с содержанием углерода приблизительно 0,02%. Данный вид стали используется в пищевой, химической и фармацевтической промышленности.

Мартенситная — обладает самой высокой механической прочностью из всех видов стали. Данная сталь подвержена термической обработке, обладает магнитными свойствами и высоким содержанием углерода (около 0,3%).

Аустенитно-ферритная — данный вид стали подвержен плавлению только при двойном процессе обработки. Эта сталь обладает хорошими антикоррозионными свойствами и высоким сопротивлением растрескиванию. Тем не менее, данная сталь относится к магнитной стали, которая не подходит для использования в сантехнических целях.

Источник

Особенности обслуживания и эксплуатации дренажных систем

Дабы ливневка исправно работала десятилетиями, сохраняя пропускную способность, после строительства необходимо соблюдать правила эксплуатации и периодически проводить обслуживание. Для этих целей следует руководствоваться следующими моментами:

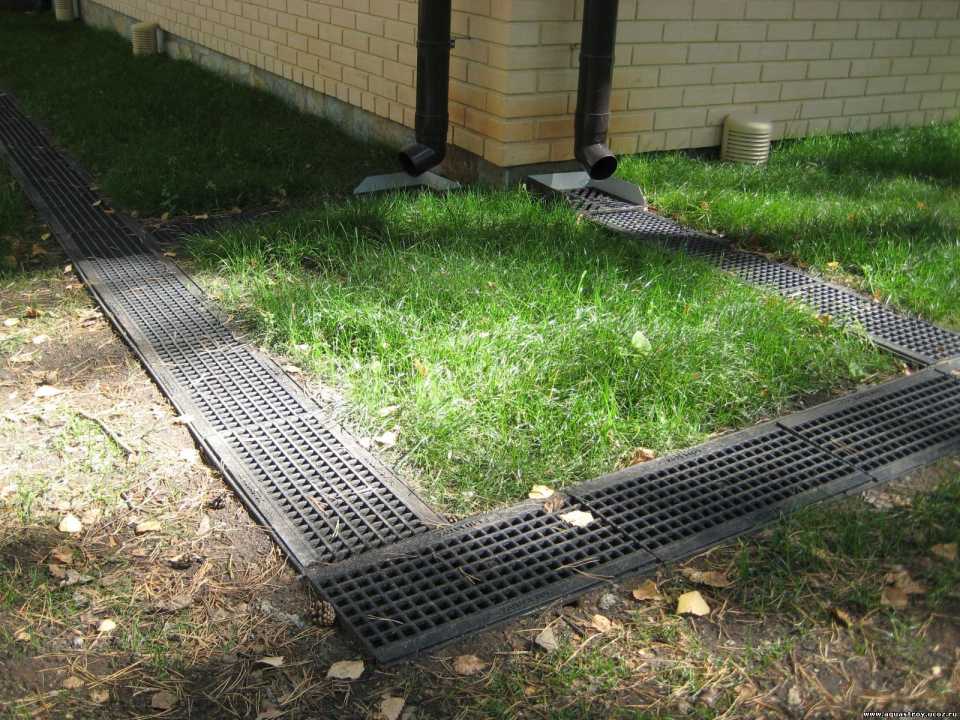

• Дождеприемники, лотки и остальные наружные элементы ливневой канализации дома должны быть закрыты решетками, чтобы предотвратить попадание крупного мусора;
• После весенних паводков и ливней проводится осмотр приемников и поворотных колодцев и очистка при необходимости;
• Каждые два года проводится капитальная чистка всех элементов от мусора и осадков, включая промывку из шланга;
• Каждые десять-пятнадцать лет, если необходимость не возникнет раньше, выполняют капитальное обслуживание, промывая систему от наносов и наслоений водой под давлением в обоих направлениях. Жесткие засоры удаляются при помощи механического способа, если гидродинамический не дал результата.

Своевременный уход за отдельными частями и периодический за всей системой – это залог беспроблемной работы, а ремонт если и потребуется, то без необходимости демонтажа.
