Схема автономного водоснабжения: основные элементы системы
Каким бы ни был источник автономного водоснабжения частного дома,
необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.
Схема водоснабжения частного дома включает следующие элементы.
- Скважина – источник воды.
- Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.
Автономная насосная станция или глубинный насос для забора воды из скважины.
Обратный клапан препятствует движению воды в обратном направлении.
Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.
Водоочистные фильтры:
- фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
- фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.
Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.
Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.
Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.
Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.
ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.
Устройство водопроводной системы частного дома можно разделить на три блока:
- Система водозабора.
- Дворовая магистраль.
- Внутридомовой водопровод.
Подготовка к работе
Прежде чем заняться такой важной работой, нужно хорошо продумать несколько моментов:
- в каком режиме вы хотите осуществлять водоснабжение – в зимнем или летнем, только для полива или в том числе для питья;
- каковы возможные объемы водопотребления – насколько большой участок, сколько воды нужно ежедневно для полива, есть ли теплицы и сколько они потребуют влаги для орошения;
- какой источник водоснабжения можно выбрать – свой колодец, централизованное или скважина, которая есть на вашем участке либо неподалеку от него. Для этого неплохо взять план местности или поинтересоваться у соседей, откуда они берут воду для полива и в других целях;
- каковы особенности вашего климата – есть ли риск того, что вода в колодце в особенно жаркие месяцы будет высыхать, нужен ли резервный источник на эти случаи;
- каковы особенности внутренней структуры участка, куда нужно обязательно протянуть трубы, а где можно воспользоваться обычным шлангом;
- предполагается ли подведение чистой питьевой воды в дом, в хозяйственные помещения;
- наконец, бюджет всех работ – какой суммой вы располагаете.
Выбор насоса
Как уже упоминалось, система водоснабжения на даче из колодца обычно оснащается погружным или поверхностным насосом. Выбор конкретной модели зависит от глубины воды в шахте. Так, неглубокие гидротехнические сооружения дают возможность обойтись поверхностной помпой. Этот механизм способен поднимать воду на высоту 6-8 м (мощные модели – до 10 м). Местом размещения такого насоса является поверхность земли. Для усиления работы помпу дополнительно комплектуют эжектором.
Достаточно популярной моделью поверхностного центробежного насоса является недорогой российский прибор «Вихрь». Покрыть нужды жилого дома он не сможет, а вот обеспечить водоснабжение дачи или небольшого загородного коттеджа ему вполне по силам. Чаще всего «Вихрь» покупают для организации полива огорода или сада. Точкой забора воды могут выступать мелкие колодцы, ручьи и озера. Более мощные помпы данного типа в состоянии перекачивать до 3000 л/ч.
Для комплектации более серьезных схем водоснабжения дачи из колодца рекомендуется выбирать погружные агрегаты. Для них характерна высокая производительностью, экономичность и звукоизоляция. Чем больше глубина шахты, тем более мощную нужно приобретать помпу. Погружные насосы для водоснабжения частного дома из колодца можно купить за довольно небольшую цену. Большой популярностью пользуется отечественная марка Ольса Ручеек. Приборы этого производителя отличаются хорошей мощностью и простотой обслуживания.
Подобными характеристиками обладают также насосы Зубр, QUATTRO ELEMENTI и Ставр. Производительность бюджетных моделей примерно соответствует 1500 л/ч. Отличным вариантом для небольшой дачи будет модель ЗУБР НПВ-240 или другой аналогичный аппарат с производительностью до 24 л/мин. Для загородного дома этого будет достаточно, чтобы обеспечить подачу воды сразу в несколько точек потребления. Модели данного типа рассчитаны на глубину 60 м, что позволят наладить водоснабжение двухэтажного дома с мансардой. На ЗУБРе имеется верхний штуцер, что защищает аппарат от случайного всасывания донных наслоений.
Погружные помпы в состоянии без проблем справляться с механическими включениями диаметром до 2-х мм. Это дает возможность использовать их в качестве дренажного оборудования. Чтобы защитить систему водоснабжения частного дома из колодца от перегрузок, в обвязку насоса включают специальные контролирующие приборы – манометры и реле давления.
Назначением датчика сухого хода является остановка помпы в случае снижения уровня воды или протечек трубопровода. Если насос будет продолжать работу в таких условиях, он может перегореть. При выборе подходящей модели необходимо ознакомиться с ее параметрами. Все они указаны в сопроводительной документации. Там же имеется инструкция по монтажу.
Дворовая магистраль: проведение водопровода от скважины
инструменты и материалы
Для проведения водопровода на участке можно использовать разные виды труб:
- Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.
Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.
Железные трубы надежны и долговечны, однако поддаются коррозии.
Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).
❝Диаметр трубопровода от скважины должен составлять 32 мм❞
Инструменты для проведения трубопровода:
- Для монтажа стального или медного водопровода:
- разводной, газовый и гаечные ключи;
заглушки, муфты, переходники, сгоны.
Для монтажа водопровода из металлопластиковых труб:
- разводной, газовый и гаечные ключи;
- фитинги, фум-лента.
Для монтажа полипропиленовых труб потребуется паяльник с насадками.
последовательность прокладки и утепления водопровода
Трубопровод можно проложить двумя способами:
- через траншею;
- поверх земли.
В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод.
Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.
❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞
Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.
Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.
❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞
Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.
Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.
После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.
Узлы водопровода в частном доме
Подача воды в дом – источники
- накопительная емкость открытого или закрытого типа;
- врезка от магистрали, оснащенная водомером и запорным вентилем;
- колодец шахтный или родник;
- скважина, имеющая погружной насос с подъемным механизмом, приямком и оголовком;
- водоем открытого вида с местом для нахождения приборов, закрытого кессона и узла для водозабора.
Водопровод в частном доме от источника до разводки
Внутридворовой
Представляет собой комплекс, состоящий из душа, бассейна и фонтана. Может состоять только из водозаборного крана.
Внутридомовой
В него входит разводка горячего и холодного снабжения водой. Обычно горячее водоснабжение на дачах обеспечивается за счет жидкого, твердого топлива или электрической энергии.
Поливка огорода-оборудование
- представляет собой простую установку из шланга и вентиля с патрубком;
- имеются более сложные механизмы заглубленного и капельного действия, которые обладают автоматическим устройством «умного дома».
Как добиться хорошего напора воды из колодца
Используя некоторые монтажные хитрости, можно добиться более высокой производительности системы водоснабжения.
Например, чтобы стабилизировать давление в трубах и обеспечить необходимый напор воды, гидроаккумулятор или накопительный бак устанавливают в верхней части дома, например, на чердаке. Насос должен быть достаточно мощным, защищенным от снижения давления в сети.
Схема водоснабжения дачного дома с использованием накопительного бака, установленного на чердаке. Подача воды в дом осуществляется с помощью погружного насоса
Чтобы воды хватало всем, следует подобрать бак достаточного объема. При расчете используют размер суточного расхода воды на 1 человека, который равняется в среднем 50 литрам (при постоянном проживании).
Устройство для подачи воды, напротив, монтируют в нижней части здания – в подвале или цоколе, чтобы было удобнее провести коммуникации к насосному оборудованию, находящемуся в колодце.
Как провести воду в дом из колодца
Сама водопроводная сеть разбивается на две части: внешняя и наружная.
К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней труба, входящая в дом, и ее разводка по потребителям.

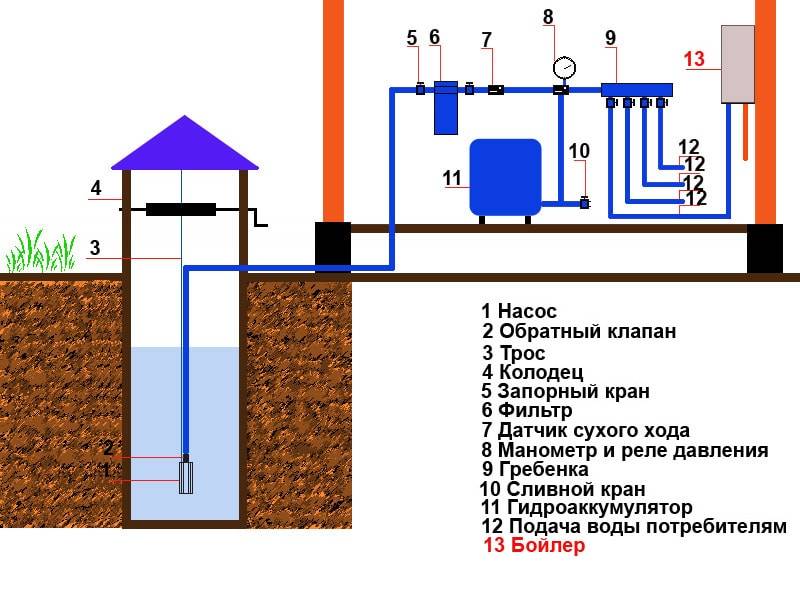

Схема устройства водоснабжения из колодца
С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.
Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.
Устройство ввода
Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.
Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.
Узел ввода трубы в дом
Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.
Вариант 1 — Установка накопительного бака
Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.
В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.
Накопительный бак
И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.
Вариант 2 — Установка насосной станции
Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

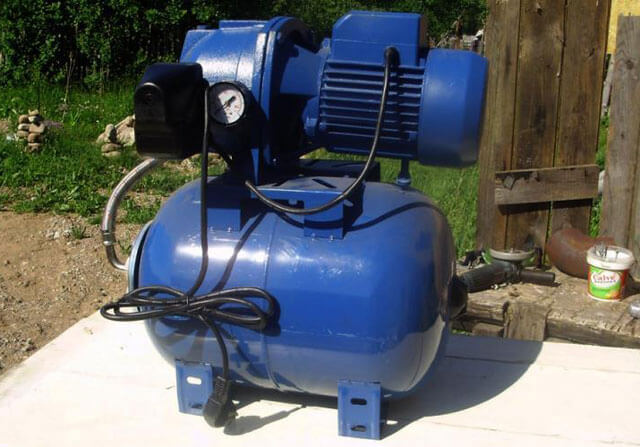

Насосная станция
Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.
Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.
Разводка труб водоснабжения
Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.
Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).
Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.
Устройство колодца и водопровода
Колодец – это глубокая шахта круглой или квадратной формы, которая достигает подземных вод, годящихся для употребления человеком. Глубина сооружения варьируется от 10 до 35 метров.
Что включает в себя конструкция:
Водоприемник – самый нижний участок шахты, где скапливается вода;
Ствол сооружения – шахта;
Наземная часть или оголовье.
По технологии в нижней части обязательно устанавливается фильтр для очистки жидкости.
Алгоритм работ во время установки колодца в частном доме:
Сначала делают разметку на участке. Стоит знать, что диаметр шахты необходимо увеличить на 10 см по отношению к диаметру колец. Первое кольцо должно погружаться не полностью и торчать из земли на 10 см.
После установки первого кольца, проверяется его вертикальность и сверху монтируется второе кольцо, которое скрепляется специальными скобами с первым.
По центру копают яму на 80 см и обкапывают ее, чтобы первое кольцо углубилось в грунт под тяжестью собственного веса. Удаляют грунт из середины, стенки герметизируют пеньковой веревкой и раствором цемента и песка.
Таким образом наращивают систему колец до появления воды. Потом воду удаляют вместе с песком и оставляют колодец на полдня, чтобы он заново наполнился водой.
После этого его снова очищают, закрывают крышкой и оставляют уже на сутки.
Воду снова откачивают вместе с песком и устанавливают на дно фильтр, который состоит из двух слоев: 15 см мелкого гравия и 40 см крупного гравия. Заполненность колодца должно быть не менее 1,5 метров.
В промежутки между стенками и по краям ямы засыпают смесью гравия с песком, а по бокам засыпают глиной и песком, постепенно утрамбовывая. Этот своеобразный замок из глины не даст попасть в колодец дождевой воде.
Наземная часть сооружения может быть деревянной в виде домика или из бетона. В последнем случае необходимо установить еще одно кольцо. Крышка на конструкции позволит избежать попадания в нее мусора, листьев и дождя.
Устройство водопровода от колодца
Автоматизация водоснабжения частного дома избавит его владельца от необходимости добывать воду дедовским способом – с ведром и веревкой. Для обеспечения качественной работы автоматизированного водопровода необходимо купить профильное оборудование и выполнить ряд работ, которые состоят из:
Предварительного составления схемы и разметки труб;
Рытья траншей для кессонов и трубопровода;
Монтажа погружного насоса;
Установки очистительных фильтров;
Прокладывания труб от источника воды к жилищу;
Монтаж водонагревательных приборов.
Насос соединяется с колодезной трубой и качает воду в гидроаккумулятор. А уже от него вода расходится по трубам к потребителям в дом. Давление в системе зависит от того, сколько кранов одновременно расходуют воду. Например, если вода течет в ванной и на кухне, тогда давление снижается. Разводка труб проектируется заранее с учетом потребностей жильцов. Вода может попадать в дом благодаря автономной системе водоснабжения при условии бесперебойной подачи электроэнергии. Если с электричеством возникают перебои, тогда жильцам приходится вспоминать о ведре и веревку. Однако владельцы скважин, например, такой возможности не имеют, и при отсутствии электричества, вынуждены обходиться без воды.

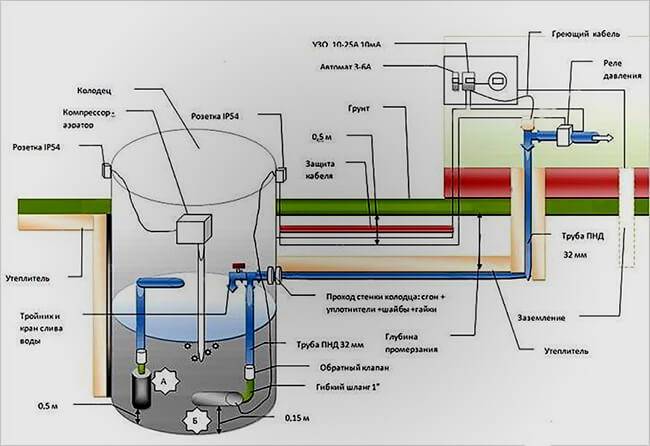

Схема утепление водопровода
Схема водопровода из колодца с погружным насосом
Использование стационарного варианта водопровода
предполагает, во-первых, применение погружного насоса. Из двух вариантов погружных
насосов: вибрационный и центробежный, лучше применять центробежный. Он имеет
большую производительность, работает бесшумно, не создает вибраций, вызывающих
замуливание колодца.
Погружной насос не требует его утепления на зиму, а так же
предварительной закачки воды в подающую трубу. Однако, при больших морозах,
даже в случае использования погружного насоса, придется утеплять сам колодец.
Делается это обычно при помощи снега.
Насос располагают не ниже, чем на 0,8 м от дна колодца. На
насос устанавливается донный фильтр. Для подачи воды вверх используется шланг.
Горизонтальный участок подвода выполняется на 20 см ниже точки промерзания
грунта. Вход непосредственно в помещение делается, как правило, под
фундаментом.
Труба для подвода воды в дом укладывается с небольшим уклоном в сторону колодца. Материал трубы – полиэтилен или полипропилен. Для соединения полиэтиленовых труб, более дешевых, применяются специальные фитинги. Но они довольно дорогие. Полипропилен дороже, однако, фитинги на него имеют более
низкую цену. Монтируется полипропиленовая система с помощью специального паяльника, который можно взять напрокат.
Чтобы избавить погружной насос от частого
включения-выключения, а так же иметь запас воды, в здании устанавливают
расширительный бак емкостью до 500 л. С помощью обычной поплавковой системы
регулируют верхний и нижний уровни включения и отключения насоса. Бак снабжают
переливной системой на случай выхода из строя отключения двигателя насоса.
Если есть необходимость поддерживать в системе стандартное давление (2,5-6,0 бар), придется приобрести и установить насосную станцию. Иначе расширительный бак погружного насоса
пришлось бы поднять на высоту не менее 25 м. Правда, в этом случае зимний водопровод из колодца усложняется. В схему добавляются: еще один насос и ресивер. Наличие ресивера, кроме того, позволяет избежать резких перепадов давления при включении или выключении приборов
потребления. На случай выхода из строя станции или пропадания света параллельно насосной станции монтируется байпас.
5 этапов организации водоснабжения
Работы по устройству водоснабжения под ключ ведутся в несколько этапов, сначала выбирается схема коммуникаций. Важнейшим этапом устройства является выбор времени и места, опыт говорит от то, что делать это лучше всего, когда грунтовые воды опускаются до минимума — это конец лета и начало осеннего периода. В это время года рассчитывается точная глубина, независимо от региона.
Для определения места под колодец разумнее всего пригласить специалиста, который при помощи профессионального оборудования определит точное место копки. После общей планировки и выбора подходящего места производятся следующие действия:
- Подбирается насосное оборудование, трубы и другие материалы;
- Копка шахты и траншей для труб;
- Установка насосов, укладка стоков холодной и горячей воды, системы фильтрации;
- Установка и подключение тэнов для нагрева;
- Подключение бытовых приборов: стиральных машин, посудомоечных приборов.
- Гарантия на работы по чистке колодца
- Используем качественные расходные материалы
- Средний стаж мастера – 7 лет
Монтаж системы подвода воды из колодца
При монтаже системы водоснабжения в частный дом из колодца соблюдаются нескольких последовательных этапов:
Постановка задач будущему колодцу
Для организации прокачки воды на весенне-осенний период на даче можно использовать и простой шланг с насосом. В этом случае и материалы для колодца не потребуется подбирать долго. В случае же, если колодец должен прослужить долгие годы и использоваться как летом, так и зимой, необходимо серьезно обдумать все нюансы.
Прежде чем монтировать кольца, необходимо:
- Провести герметизацию швов;
- Наружная конструкция утепляется и окапывается дренажем;
- Провести донный фильтр.
Герметизация колодца снаружи обеспечивается с помощью бетонной смеси. Изнутри же необходимо утеплять стеклом в жидком виде.
В целях предупреждения смещения колец колодца в морозную погоду зимнего периода верхнюю частью грунта необходимо обкопать на уровне 2 м и покрыть водонепроницаемой пленкой.
Прокладка труб
Сейчас активно используются полипропиленовые или полиэтиленовые трубы. Они признаны износостойкими и прочными. Трубы рекомендуется устанавливать на песчаную подушку. Затем необходимо их протестировать путем подачи воды из колодца в дома под давлением и без него. Если все в норме, необходимо засыпать трубы сверху сперва песком, а затем грунтом.
Обеспечение внутренней разводки
Существует последовательный и коллекторный способ подвода внутренних труб водоснабжения из колодца в дом. В первом случае при задействовании 2-3 точек одновременно напор воды ослабевает. Поэтому такой способ подойдет только в том случае, если в последующем понадобиться использование незначительного объема воды. В противном случае – проще сразу использовать отдельную подводку для каждой точки по принципу коллекторного способа.
Подготавливаем инструментарий для монтажа трубопровода
Для подачи холодной воды допускается использование любых пластиковых труб: полипропилена, металлопластика и др.
Термостойкий отрезок нужно использовать только на участке, отходящем от бойлера. Материал отлично сопротивляется давлению, не подвержен гниению, внутренняя поверхность гладкая, что положительно сказывается на скорости движения потока.
Кроме того, это самый недорогой вариант и самый простой, в плане монтажа. Например, полипропиленовые трубы соединяются при помощи недорогого паяльника, которым легко научится пользоваться даже новичку. Другие пластиковые трубы, как элементы конструктора, собираются на фитинги.
Водопровод премиум-класса можно заказать из меди. Металл обладает многими положительными характеристиками, но ещё и улучшает качество питьевой воды. Правда и цена на такие трубы немалая.
Сталь специалисты не советуют использовать из-за её подверженности коррозии. Внутри водопровода быстро вырастет слой отложений, примеси будут подмешиваться в воду, да и сами трубы могут дать течь, и потребуется их замена и масштабный ремонт.
Итак, при использовании металлических труб заготавливают:
- сварочный аппарат;
- нужное количество электродов;
- ленту ФУМ;
- переходники, муфты;
- набор ключей (разводной, гаечный, газовый);
- заглушки, сгоны;
- болгарка для «раскроя».
Для пластикового водопровода понадобятся:
- паяльник и насадки (для полипропиленовых труб);
- фитинги и газовый ключ (для всех остальных труб);
- лента ФУМ;
- ножовка по металлу для «раскроя».
Колышки и верёвка помогут на местности разметить расположение будущей магистрали. А без лома и лопаты не обойдутся ни одни землеройные работы.
Подводка воды к сантехническим приборам
Всего существует три схемы для разводки: тройниковая, коллекторная или смешанная.
Если устанавливается коллекторный вариант, то при этом применяется гребенка или коллектор, от которого тянутся трубы к сантехническим приборам. Коллектор позволяет создать стабильный напор в системе.
Тройниковая система также называется последовательной. При этом оборудование подсоединяется последовательно одно за другим. При этом стоит учитывать, что если работает несколько аппаратов, то напор станет более слабым. Если производится ремонт в одной точке, то отключается вся водопроводная схема. Это самый простой и дешевый вариант.
Подводка к сантехническому оборудованию
Смешанная схема предусматривает коллекторное подключение смесителей и последовательное всех приборов сантехники.
Рассмотрим, сколько стоит работа по организации водоснабжения частного дома из колодца под ключ в некоторых компаниях.
Проект и компания | Цена монтажа под ключ, руб. | Материалы | Проводимые работы |
VDLUX/ Водоснабжение из колодца | 94 000 (вместе с материалами) | Насос с гидроаккумуляторм, кабель обогревающий, фитинги, зажимы, кабели, трубы напорные, кран шаровый, розетки, теплоизоляция, расходные материалы, хомуты. | Земляные работы, монтаж с фильтром, монтаж насосной установки, подключение кабелей, проход бетонного кольца. |
Санsay техник/Монтаж водоснабжения от колодца. | 21300 (без материалов) | Насос, кабель электрический, рычаг управления, фильтры, реле, давления, манометр, кран сливной, трубы. | Установка насоса, бурение отверстий под трубу, монтаж реле, фильтров и накопительного бака внутри дома, прокладка трубопровода и кабеля. |
Русептик/Водоснабжение из колодца | 59000 (с материалами) | Трубы, насос, конструкция для слива воды, гидробак, реле давления, фильтры. | Установка колодезного насоса, монтаж электроточки, копка траншеи, укладка водопровода, установка гидроаккумулятора, ввод водопровода в дом. Установка фильтра и пуско-наладочные работы. |
Важно учитывать множество факторов, чтобы правильно провести воду в дом из колодца. Стоимость, материалы и особенности колодца имеют большое значение
Многие компании предлагают проведение системы водоснабжения от колодца к любой постройке
Watch this video on YouTube
Watch this video on YouTube
Watch this video on YouTube
Предыдущая ИнженерияЗатопили соседи сверху: что делать, куда бежать, кому звонить
Следующая ИнженерияДренажные трубы для отвода грунтовых вод: назначение, виды, особенности монтажа
Бурение скважины на воду
Виды бурения зависят от глубины залегания водоносного слоя и бюджета:
Ручное бурение
Позволяет пробурить скважину глубиной до 10 м. Для выполнения работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь большей глубины используют бурильную вышку, лебедки и штанги. Штанги соединяются между собой (чаще с помощью резьбы), а последняя должна быть оснащена дополнительным буром.
Ручное бурение скважины на воду
Совет: при изготовлении бура на нижней штанге нужно учесть, что режущий механизм должен врезаться в почву по часовой стрелке.
Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.
По состоянию вынимаемого грунта можно определить наличие воды. Однако нас не интересует влажная почва, свидетельствующая о достижении водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии обеспечить потребность в достаточном количестве воды.
Наглядно процесс ручного бурения показан на видео
Ударно-канатное бурение скважины
Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.
Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.
Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.
Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.
Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более прогрессивные пользователи устанавливают мотор.
Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.
Механизированный способ забивания скважины показан на видео
Используется буровая установка «Стронг Гидро СБУ 60».
Ударно-вращательное бурение скважин
Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.
Гидродинамическое бурение скважины
Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.
Материал подготовлен для сайта www.moydomik.net
На видео гидробурение скважины
Выполняется с помощью самодельной установки из дрели с помпой
Обсадка скважины на воду
После того, как скважина пробурена, а чаще непосредственно в ходе работ в скважину опускается обсадная труба (пластиковая или металлическая). Она плотно прилегает к поверхности почвы и не дает ей осыпаться.
Прокачка скважины после бурения
Это также обязательный этап. Он заключается в выкачке из скважины определенного количества м.куб. воды (зависит от почвы и состояния водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода, процесс можно считать завершенным.
Совет: прежде чем приступить к прокачке подумайте, куда будет сливаться откачанная из скважины вода.
Монтаж
В зависимости от сложности проекта монтаж может быть упрощен или усложнён. Но базовые шаги в нём всё же остаются неизменны:
- Создание траншеи от источника воды до ввода трубы в дом. Глубина зависит от сезона.
- Коммуникации на участке монтируются и утепляются.
- Установка перекрывающего вентиля в точке ввода в дом.
- Подключение насосов.
- Проверка правильности работы участка системы снаружи дома.
- Проводится разводка внутри помещений. При этом устанавливаются фильтры.
- Участок в доме и вне дома соединяются друг с другом.
- Последняя проверка работы системы в целом.
Есть несколько способов утеплить трубы. Например, можно использовать такие материалы, как:
- Керамзит.
- Пенопластовая крошка.
- Вспененный полиэтилен и другие.
Если нет проблем с электроэнергией, то зимний водопровод можно провести вместе с греющим кабелем. Это самый эффективный способ защиты.
