Для чего предназначены водопроводные трубы диаметром 25 мм

1 Сложности с диаметрами труб из стали и других материалов

Сейчас для прокладки внутридомовых водопроводов обычно применяется металлическая труба – медная, стальная либо алюминиевая. Достаточно часто используются также металлопластиковые (их называют комбинированными) и пластиковые изделия. Они могут отличаться друг от друга по своим геометрическим параметрам. При этом размеры элементов обуславливаются следующими показателями:

• номинальным и внутренним сечением (ключевой величиной при расчетах и обозначении трубных конструкций является внутренний диаметр);
• толщиной стенки;
• наружным сечением.

Металлопластиковые изделия для прокладки внутридомовых водопроводов

Кроме того, существует и еще один диаметр – условного прохода. Под ним понимают округленную величину внутреннего сечения изделия, измеряемого в миллиметрах.

Во времена СССР диаметр всех трубных водопроводных конструкций измеряли в дюймах. В наши же дни многие водопроводные трубы, реализуемые на рынке и в строительных магазинах, имеют размеры, указанные в общепринятой метрической системе.

Размеры водопроводных труб

Это вызывает серьезные затруднения при замене стальных трубопроводов на пластиковые, алюминиевые, комбинированные или медные.

Выбор диаметра водопроводной трубы

Разумеется, существуют специальные расчетные формулы, где учитывается снижение напора воды, которое будет зависеть от количества стыков, поворотов, а также длины трубопровода с соответствующими коэффициентами.

Однако практическое использование таких формул при внутриквартирной разводке осуществляется довольно редко.

Обычно попросту выбирают трубы для водопровода – диаметр которых:

• 15 миллиметров (1/2 дюйма)
• 10 миллиметров (3/8 дюйма).

При монтаже стояка выбирают трубы, у которых внутренний диаметр равен:

• 25 миллиметров (один дюйм);
• 20 миллиметров (3/4 дюйма).

Диаметр труб все-таки вопрос довольно тонкий. При том, что внутренний диаметр полудюймовой пластиковой трубы колеблется в диапазоне от 11 до 13 мм, а однодюймовой – от 21 до 23 (в зависимости от фирмы-производителя), точно определить, какой у ваших труб диаметр и какой потребуется при замене, сможет только сантехник, имеющий богатый опыт работы.

При сложной разводке, множественных стыках, поворотах и необходимости прокладывания труб на значительное расстояние, когда напор в системе по какой-нибудь причине занижен в сравнении со стандартным напором, следует рассмотреть возможность выполнить разводку трубами с большим диаметром.

Конечно, вряд ли имеет смысл делать разводку таким образом, чтобы диаметр водопроводных труб, выбранных для этой цели, был больше, чем у стояка. Чем больший выбран диаметр, тем, соответственно, лучше будет и напор, но вряд ли ситуация настолько серьезна, что потребуется высокоточный расчет диаметров для труб.

Как спаять полипропиленовые трубы труднодоступных местах

Для этого трубопровод разделяют на участки. Первым делом прокладывают неудобный участок. Лучше формировать и устанавливать его отдельно. Потом монтируют более мелкие и простые элементы.

Эти работы должны выполнять минимум два человека, у которых есть нужные знания и опыт. Это позволит правильно соединить пластиковые трубы в труднодоступных местах с помощью вспомогательных инструментов. Поскольку в этом случае о качестве и долговечность водопровода можно забыть.

Сварка полипропиленовых трубопроводов в труднодоступных местах – это трудоемкая работа. Для выполнения которой нужно приложить много сил.

К труднодоступным местам относят:

• подпотолочное пространство;
• углы помещения.

Ремонт полипропиленового водопровода в труднодоступных местах нужно начинать с подготовки места для размещения сварочного устройства. Для этого нужно найти помощника или подвесить сварочный аппарат на крюк, который подготавливают заранее.

Если трубопровод расположена рядом со стенами, нужно использовать особый прием.

Прямую часть и часть с фитингом поочередно греют паяльником. Это необходимо, поскольку нужно, чтобы первая часть не успела остыть, пока будет нагреваться вторая. Нужно также очень внимательно контролировать глубину стыкования трубы. Для этого делают специальную отметку маркером.

Пайка полипропилена в труднодоступных местах ничем не отличается от обычной сварки пластика. Разница только в условиях работы.

Надеемся, с помощью нашей статьи стало понятно, как спаять полипропиленовые водопровод в труднодоступных местах.

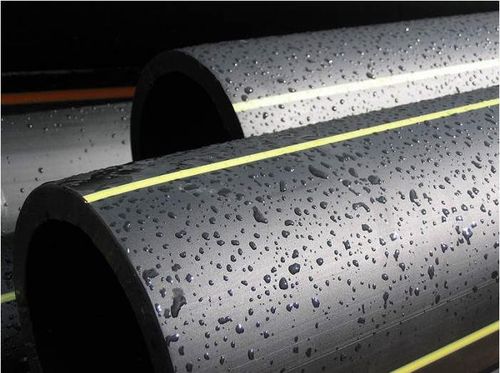

Особенности напорных труб

Характеристики

Напорные трубы из полиэтилена изготавливаются диаметром от 16-ти до 1600 мм и толщиной стенки от 2-х до 70-ти мм. Они имеют:

• Температурный диапазон эксплуатации от -60-ти до +80 C, при этом оптимальным значением считается показатель 40 C,
• Допустимое давление жидкостей от 3-х до 25-ти атм,
• Способность сохранять герметичность при внешних нагрузках статического и динамического характера (растяжений, сжиманий, ударов при сезонном сдвиге пород, частичном или полном замерзании содержимого и т.п.),
• Высокие изоляционные способности в отношении жидкости, газа и даже звука,
• Стойкость к химически активным средам,
• Полное отсутствие биологического разрушения путем воздействия микроорганизмов,
• Отсутствие токсичности при стандартных условиях использования,
• Удобство монтажных работ,
• Срок службы при выполнении технических условий – более 60-ти лет.

Производство

Трубы напорные из ПЭ изготавливаются экструзионным методом из полиэтилена разных видов с выполнением следующих положений:

• Стандартно используемые марки – от ПЭ-63 до ПЭ-100, для которых с увеличением индекса повышаются жесткость и прочность. Это как полиэтилен низкого давления (ПЭ-100 и ПЭ-80), так и высокого (ПЭ-63). Особо крепкие напорные трубы изготавливаются из так называемого «сшитого», или сверхмолекулярного полиэтилена (ПЭ-100+).
• Обязательное выполнение требований стандартов ГОСТ включает показатель SDR – отношение диаметра изделий к толщине стенки, который определяет стойкость трубы к нагрузкам. Для напорных трубопроводов он может быть от SDR-41 до SDR-6. Здесь более высокий коэффициент указывает на более тонкую трубу.
• Водопроводная и газовая напорные трубы имеют цветовую маркировку – соответственно синие либо оранжево-желтые продольные полосы на черном фоне.

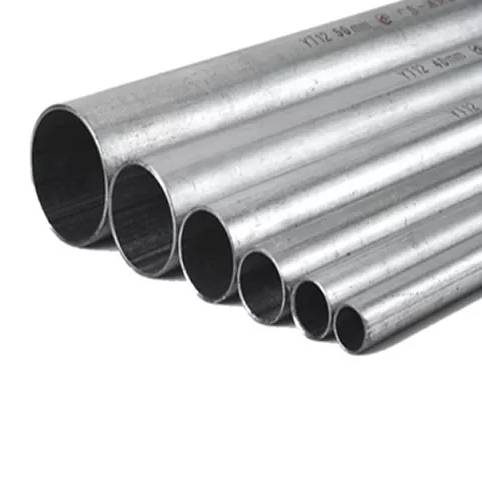

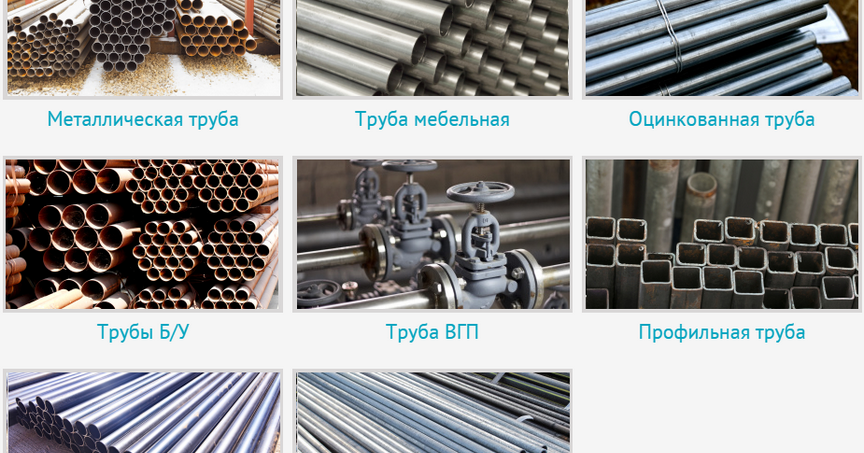

Стальные трубопроводы водоснабжения

Трубы из стали являются универсальными для холодного и горячего водоснабжения, отопления, используются для наружных и внутренних сетей. Это обусловлено высокой прочностью материала, термической стойкостью.

Монтаж систем производится с помощью сварки (электродуговой, газовой) и резьбовых соединений (муфтовых). Для самостоятельного проведения работ нужны навыки сварщика и соответствующее оборудование, при муфтовых соединениях – слесарные навыки.

Стоит отметить, что сварка нержавеющей стали производится специальными электродами, иначе сварной стык и материал в зоне соединения становится нестойким к коррозии.

Оцинкованные трубы имеют цинковое покрытие – внутреннее, наружное или сразу оба.

Соединение таких трубопроводов производится только посредством муфт, при сварочных работах защитный цинковый слой разрушится. Причем во всех случаях (черная, оцинковка или нержавеющая сталь) в зоне резьбы толщина стенки трубы уменьшается на витках и именно здесь чаще всего происходят первые утечки.

Стальные углеродистые трубы (шовные, бесшовные) служат обычно около 15 – 20 лет. Это вызвано высоким коррозионным износом материала.

Внутренняя поверхность труб склонна к образованию отложений, наростов, загрязнению, накипи. Это отрицательно влияет на проходимость рабочей среды, ухудшает качество воды.

Оцинкованные трубы служат в среднем до 30 лет (при качественном оцинковании). Нержавеющие трубы прослужат долго, более 50 лет, но они имеют весьма высокую стоимость. К тому же не все нержавеющие стали разрешены к использованию в сетях питьевой воды.

Достоинствами стальных труб являются:

1. Универсальность;
2. Прочность;
3. Фасонные части (фитинги) имеют полнопроходное сечение, аналогичное сечению трубы;
4. Продолжительный срок службы для нержавеющих и оцинкованных труб.

Стальные трубы в последнее десятилетие активно вытесняются полимерными системами. Это вызвано наличием массы недостатков:

1. Подверженность коррозии;
2. Большой вес, неудобство монтажа;
3. Непродолжительный срок службы (для «черных» труб);
4. Необходимость в покраске, тепловой изоляции.

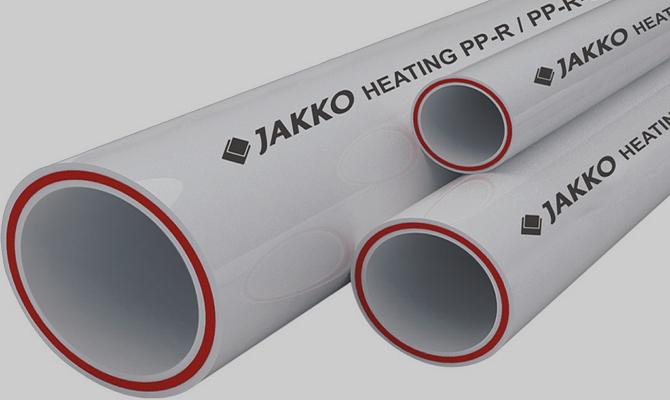

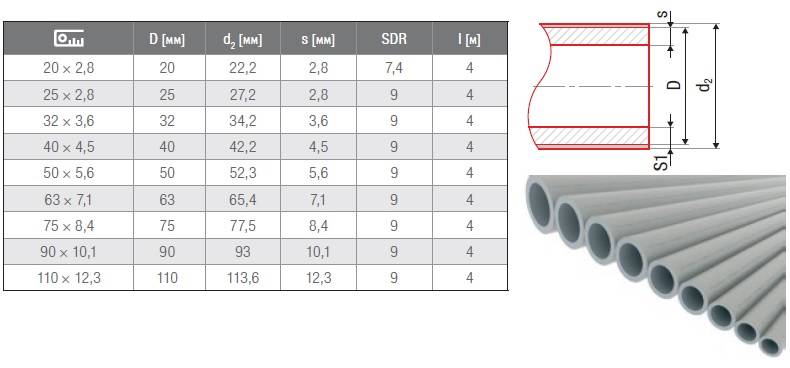

Характеристики труб из полипропилена

Лучшего варианта, чем полипропиленовая труба, придумать для организации водоснабжения в доме сложно. Практически по всем техническим характеристикам полипропилен (термопластичный полимер пропилена, ПП, PP) превосходит поливинилхлорид и полиэтилен. У данного пластика самая низкая плотность (0,91 г/см3) среди аналогов, используемых для производства трубных изделий и фитингов к ним.

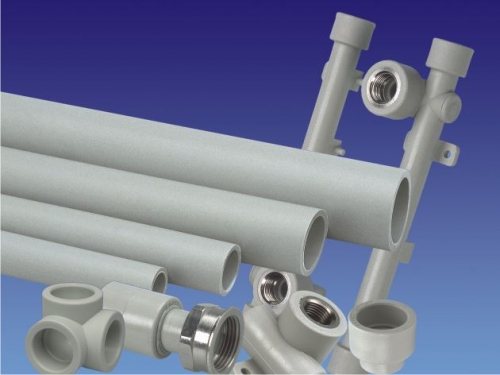

Из полипропилена выпускают широкий ассортимент продукции

При этом полипропиленовые трубы отличаются повышенной стойкостью к воздействию щелочей и кислот, а также высокой рабочей температурой и хорошей сопротивляемостью к деформации при ударах. Плавиться ПП начинает при 160–170 градусов С, а размягчаться приблизительно при 140 градусах С. Все зависит от использованных на производстве добавок и пластификаторов.

Таблица классов эксплуатации пластиковых труб по ГОСТ Р 52134-2003

Трубы из полипропилена подходят как для водопровода (ХВС и ГВС), так и для отопления. Однако здесь надо внимательно смотреть на маркировку. Сейчас выпускаются разные варианты этого пластика, различающиеся технологией изготовления и характеристиками.

Выбор диаметра

Кроме решения, какие трубы лучше для водоснабжения в квартире, важно правильно рассчитать необходимый диаметр изделий. В противном случае система будет работать некорректно вне зависимости от типа установленных изделий

Диаметр труб для водопровода в квартире рассчитывается с учетом значения давления на входе и потерь на протяжении всей линии до самой удаленной от стояка точки.

Входное давление лучше всего точно измерить при помощи манометра, однако при отсутствии возможности можно воспользоваться косвенными показателями. Если соседи трех этажей выше вашего не имеют проблем с напором, значит, давление на входе никак не меньше двух атмосфер. При этом следует понимать, что расчеты на основе приблизительного значения также не будут отличаться высокой точностью.

Следует знать, что на снижение давления влияют:

• количество фитингов и соединений,
• протяженность трубопровода,
• количество поворотов.

При этом минимальное допустимое значение давления в системе составляет 0,6 атм, а запас напора для наиболее удаленной точки должен быть как минимум двухкратным. При установке полипропиленовых изделий диаметром 12 мм вероятность снижения рабочих параметров практически стопроцентная. Шестнадцатимиллиметровые трубы снижают такую вероятность до минимума. Существуют специальные и достаточно сложные методики вычисления оптимальных параметров, однако их обычно применяют профессионалы.

Для разводки в квартире можно воспользоваться стандартными решениями:

• для стояков выбирают трубы на 1 или ¾ дюйма (25 и 20 мм соответственно),
• для разводки – ½ или 3/8 дюйма (15 и 10 мм).

Выбирая, каким диаметром труб делать водопровод в квартире, следует учитывать некоторые нюансы:

При установке полипропиленовых труб величина внутреннего диаметра не находится в прямой зависимости от внешнего параметра (например, внутренний просвет полудюймового изделия может быть от 11 до 13 мм).
Дюймовые размеры металлических труб не являются фактическими и отражают величину внутреннего диаметра

Это важно при необходимости стыковать металлические и пластиковые изделия.

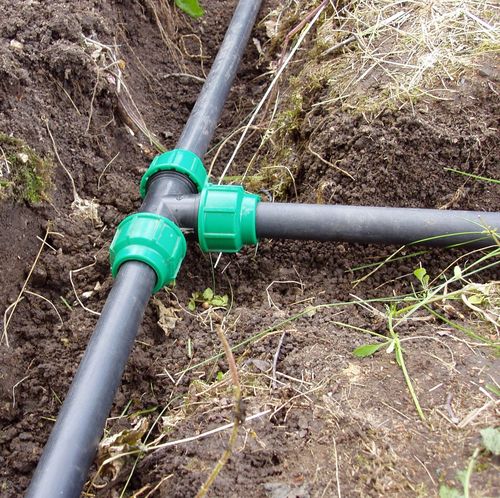

Крепление на фитинги

Водоводы можно соединить с помощью специальных элементов – фитингов. Изготавливаются они из полиэтилена низкого давления. При подсоединении к стальным элементам применяются металлические.

В зависимости от места установки и задачи различают несколько видов фитингов:

• резьбовые – для соединения трубы ПНД 25 водопроводной с элементом, имеющим резьбу;
• сварные – имеют нагревательный элемент, с помощью которого поверхность прогревается при соединении;
• редукционные – зажимные;
• комбинированные.

Достоинством такого способа является возможность в дальнейшем разделить отрезки трубопровода и использовать фитинги для труб ПНД 25 мм повторно.

1. Водовод обрезается при необходимости.
2. На край устанавливается уплотнительное кольцо.
3. Отрезки трубопровода соединяются, кольцо закручивается гайкой.

Крепление на фитинги

Водоводы можно соединить с помощью специальных элементов – фитингов. Изготавливаются они из полиэтилена низкого давления. При подсоединении к стальным элементам применяются металлические.

В зависимости от места установки и задачи различают несколько видов фитингов:

• резьбовые – для соединения трубы ПНД 25 водопроводной с элементом, имеющим резьбу;
• сварные – имеют нагревательный элемент, с помощью которого поверхность прогревается при соединении;
• редукционные – зажимные;
• комбинированные.

Достоинством такого способа является возможность в дальнейшем разделить отрезки трубопровода и использовать фитинги для труб ПНД 25 мм повторно.

1. Водовод обрезается при необходимости.
2. На край устанавливается уплотнительное кольцо.
3. Отрезки трубопровода соединяются, кольцо закручивается гайкой.

Подготовка к монтажу

Первоочередная задача — составить монтажный чертеж будущих магистралей. По сути, план трубопровода должен выполняться с учетом всех соединений, кранов, технологических шкафчиков, запорных арматур. Подробная планировка помогает избежать избыточных соединений и перерасхода материала, так как заранее определяется, какие детали и в каких количествах нужны.

Стены для скрытой установки труб придется штробить, то есть вырезать в бетоне канал для прокладки трубной магистрали. Рабочую область желательно предварительно разметить, чтобы сделать ровный и качественный канал.

Желательно учесть, что штробить стены в панельных домах не рекомендуется, так как толщина панелей, как правило, небольшая. Наиболее подходящими являются стены из толстого кирпича, либо бетонные. Их можно штробить без опасений.

Далее требуется разметить трубы и фитинги, чтобы знать направление сварки и порядок установки. При необходимости лучше заранее обрезать изделия.

Для выполнения монтажных работ нужны инструменты, предназначенные для полипропилена:

• ножницы для резки;
• шейвер для снятия армирования и фаскосниматель для выравнивания обрезанной поверхности;
• сварочный аппарат с температурой до 260 °C;
• штроборез либо болгарка для вырезания полости в стене;
• зубило и молоток или перфоратор для удаления материала между штробами.

Монтаж

Когда инструменты готовы, есть подробный план установки трубных магистралей и разметка, можно приступать к работе:

1. Болгаркой или штроборезом вырезаются параллельные друг к другу прорези на бетонной поверхности стены, расстояние между прорезями должно получиться чуть больше толщины полипропиленовой трубы в теплоизоляции. Использовать рекомендуется диск по камню либо зубчатый диск с алмазным напылением.
2. Перфоратором или зубилом удаляется бетон между прорезями.
3. Для размещения технологических шкафов придется сделать полость в стене и установить в нее шкафчик с прорезями для коммуникаций. Подобная конструкция облегчит доступ к запорным арматурам либо датчикам.
4. Трубы заранее свариваются, после чего прокладываются в стене и фиксируются в канале хомутами или опорами. Желательно большую часть сварки выполнить вне канала, в силу того, что это проще, чем выполнять сварку в ограниченном пространстве. Перед тем как заделать штробы, рекомендуется проверить систему на течи, пустив в нее воду. Если протечек не наблюдается, то можно перейти к конечной отделке.
5. Перед укладкой трубы желательно обернуть в слой энергофлекса, либо сделать пенополиуретановую заливку после установки. Это обеспечит пространство для расширения трубы.

Статья по теме: Как крепить сэндвич панели к стене

Конечно, можно проложить трубы поверх стен, и отделку сделать поверх магистрали, но тогда уменьшается свободное пространство в помещении, а полость, образовавшуюся между отделкой и стеной, придется заполнять утеплителем. Такой подход неэффективен, так как отделочный материал должен плотно прилегать к поверхности.

Если требуется скрыть уже готовую конструкцию трубопровода, лучше не делать глухую монолитную стену, а соорудить специальный короб из гипсокартона, чтобы в случае необходимости обеспечить свободный доступ к трубам.

После тестовой проверки работоспособности трубопровода, можно приступать к отделке стены, лучше использовать для этого гипсокартон.

Что влияет на показатели

Выбор характеристик для оборудования в частном доме зависит от загруженности системы. На диаметр труб влияет напор в водопроводе. Чем выше показатель, тем больший размер надо использовать. Тоненькая струйка из крана станет результатом неподходящих параметров при слабом давлении. При превышении пропускной способности происходят прорывы и аварии.

Выбор диаметра труб зависит от типа водоснабжения. В частном доме возможны 2 вида подключений:

• Магистральный. Жидкость к коттеджу поступает из центральной системы. Чтобы влага была у всех потребителей, параметры оборудования не должны превышать 32 мм.
• Автономный. Влага идет в частный дом из скважины. Характеристики выбирают из особенностей эксплуатации здания.

На диаметр водопроводной трубы влияет количество точек забора. Потребление влаги в частном доме больше, чем в городской квартире. Если характеристики оборудования не подходят, то при открытии крана или включении стиральной машины снижается напор в остальных частях коттеджа.

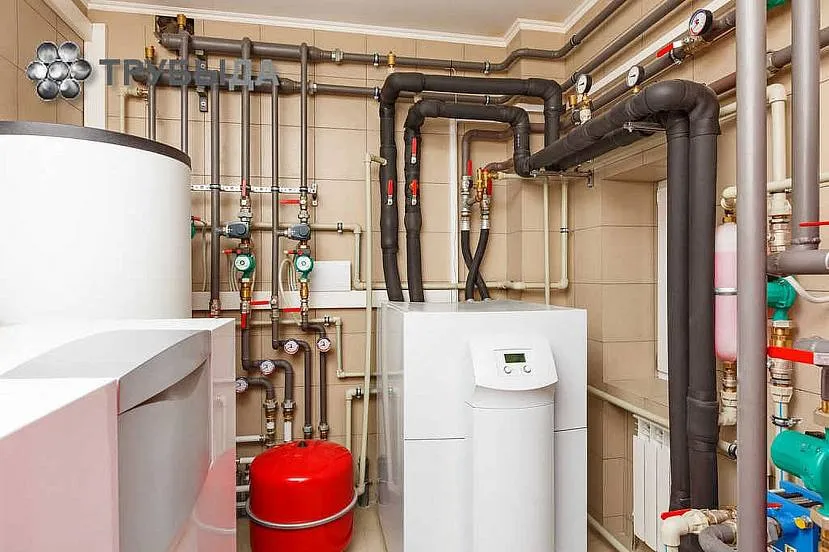

Конструкция для загородного домаИсточник 1-teplodom.ru

Диаметр трубы зависит от длины водопровода. В протяженной системе ставят крупные элементы. Если на даче параметры не превышают 10 м, то достаточно трубок до 20 мм. В многоэтажном коттедже метраж оборудования достигает 30-50 м, поэтому толщина элементов варьируется в пределах 25-50 мм.

На диаметр трубы влияет и сложность водопровода. Каждый изгиб уменьшает давление в системе. При одновременной работе стиральной машины и душа напор снижается во всей конструкции. Специалисты рекомендуют брать проводящие элементы с запасом, предупреждая возможные проблемы.

Диаметр труб водопровода в доме частном зависит от количества, вида и сечения всех подключенных компонентов. Монтаж насосного оборудования, счетчиков и арматуры сужает путь жидкости. Чем больше объектов в системе, тем сильнее гидропотери. Для нейтрализации проблемы специалисты рекомендуют стараться уменьшить число узлов.

Циркуляционный насос CP 32-60 180

3 354 ₽
Посмотреть

Циркуляционный насос UPC 32-40 180

3 906 ₽
Посмотреть

Циркуляционный насос UPC 32-80 180

8 131 ₽
Посмотреть

Циркуляционный фланцевый насос UPF 65-120

74 976 ₽
Посмотреть

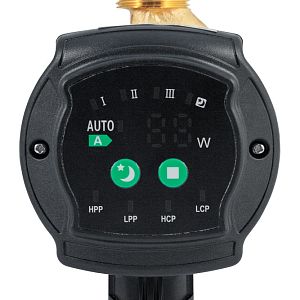

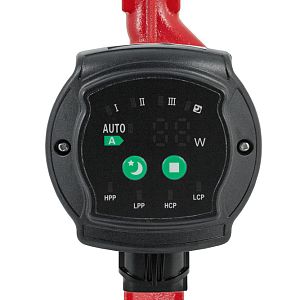

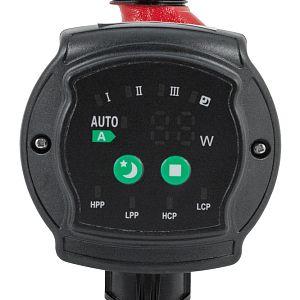

Циркуляционный насос энергосберегающий с частотным регулированием LPA 20-60

8 978 ₽
Посмотреть

Циркуляционный насос энергосберегающий с частотным регулированием LPA 25-40

9 004 ₽
Посмотреть

Циркуляционный насос энергосберегающий с частотным регулированием LPA 25-60

9 294 ₽
Посмотреть

Циркуляционный насос энергосберегающий с частотным регулированием LPA 20-60 B

11 514 ₽
Посмотреть

Циркуляционный фланцевый насос UPF3 50-200 280

75 493 ₽
Посмотреть

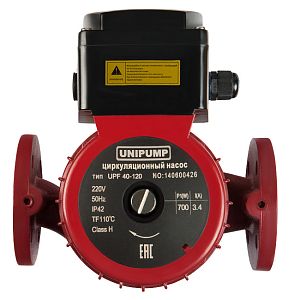

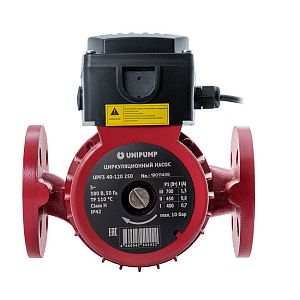

Циркуляционный фланцевый насос UPF 40-120

40 324 ₽
Посмотреть

Все предложения

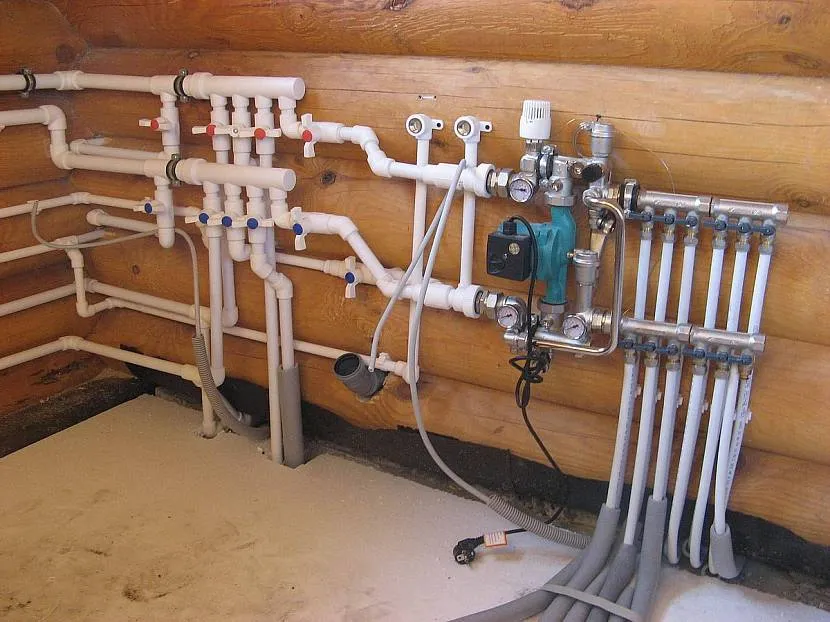

Что влияет на диаметр Источник trubyda.ru

Характеристики в паспорте состоят из внешней (наружной) окружности и внутренней величины.

Производители водопроводных труб часто диаметр указывают в дюймах, параметры которых в традиционной метрической системе равны 25,4 мм. Иногда на упаковке сечение пишут с наклонной линией. Первая цифра отвечает за наружные характеристики, второй – толщина стенок. Внутренний размер определяют вычислением.

Диаметр труб водоснабжения

В той или иной степени с устройством системы водоснабжения, заменой ее труб приходилось сталкиваться большинству людей. Непрофессионалу сориентироваться в необъятном количестве предложений на рынке достаточно сложно. Нанимаете ли вы мастера или предпочитаете работать с водопроводным оборудованием самостоятельно, но разобраться в том, каким может быть диаметр труб водоснабжения, каковы различия в характеристиках изделий из различных материалов весьма полезно. А профессионалу — тем более.

Давление в трубах водоснабжения, как и ряд других параметров, напрямую влияет на выбор диаметра

Дюймовые размеры — немного истории

Для внутридомовых сетей водоснабжения чаще всего используются следующие виды труб:

• металлические — стальные, медные или латунные;
• пластиковые;
• металлопластиковые (комбинированные).

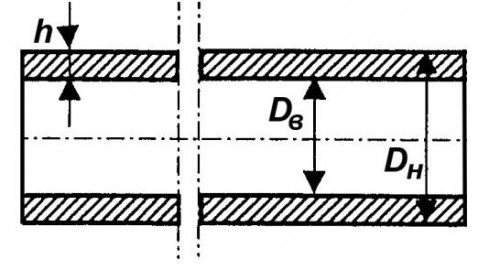

Габариты водопроводной трубы задаются следующими параметрами (см. рис.1):

Схема трубы для водопровода

• Dн — диаметр наружный;
• Dв — внутренний;
• h — толщина стенки.

В бывшем СССР, в квартирах непривилегированных граждан стояли только стальные трубы, для которых была придумана оригинальная система обозначения их размеров. Например, у полудюймовой трубы полдюйма (12,7 мм) — внутренний диаметр. Ее наружный диаметр и диаметр резьбы соответственно — около 21 мм. Поэтому для резьбы обязательно добавляется слово «труб». В нашем примере: 1/2” труб.

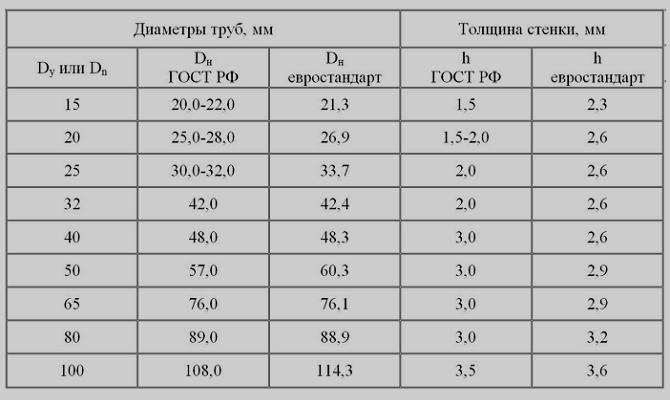

Таблица размеров стальных труб водоснабжения

Соответствие метрических и дюймовых размеров

На современном рынке предложение намного богаче. Выбор особенно затруднен, если приходится состыковывать изделия из разных материалов. Как, например, соотнести диаметры полипропиленовых труб для водоснабжения и стальных или латунных (см. рис.2).

Дело в том, что в остальном мире прижилась метрическая система обозначения размеров. Хотя и в ней довольно много условностей.

Стыковка труб водоснабжения

Основополагающими в ней являются два понятия:

1. Условный диаметр — Dу.
2. Номинальный диаметр — Dn.

Подход к их определению несколько отличается, но, в конечном итоге, обе эти величины определяют внешний диаметр. По сути — это безразмерные величины, хотя иногда их указывают с размерностью мм.

Условный проход

Задача водопроводной системы заключается в равномерном снабжении всех потребителей должным количеством воды. Основным параметров вычисления является пропускная способность трубопровода, то есть то количество воды, которое может пройти за единицу времени.

Параметр этот называют условным проходом – Dn. Единицы измерения как таковой у него нет – это условная, нефактическая величина, указывается в целых числах и обозначает примерный условный просвет трубы. Шаг между значениями рассчитан теоретически, с таким условием, чтобы при каждом следующем увеличении пропускная способность трубопровода возрастала на 40–60%.

Соответственно, стальная труба в 1 дюйм имеет условный проход 1 дюйм, при этом ее фактический внутренний диаметр составляет 25,5 мм, наружный с резьбой – 33, 25.
