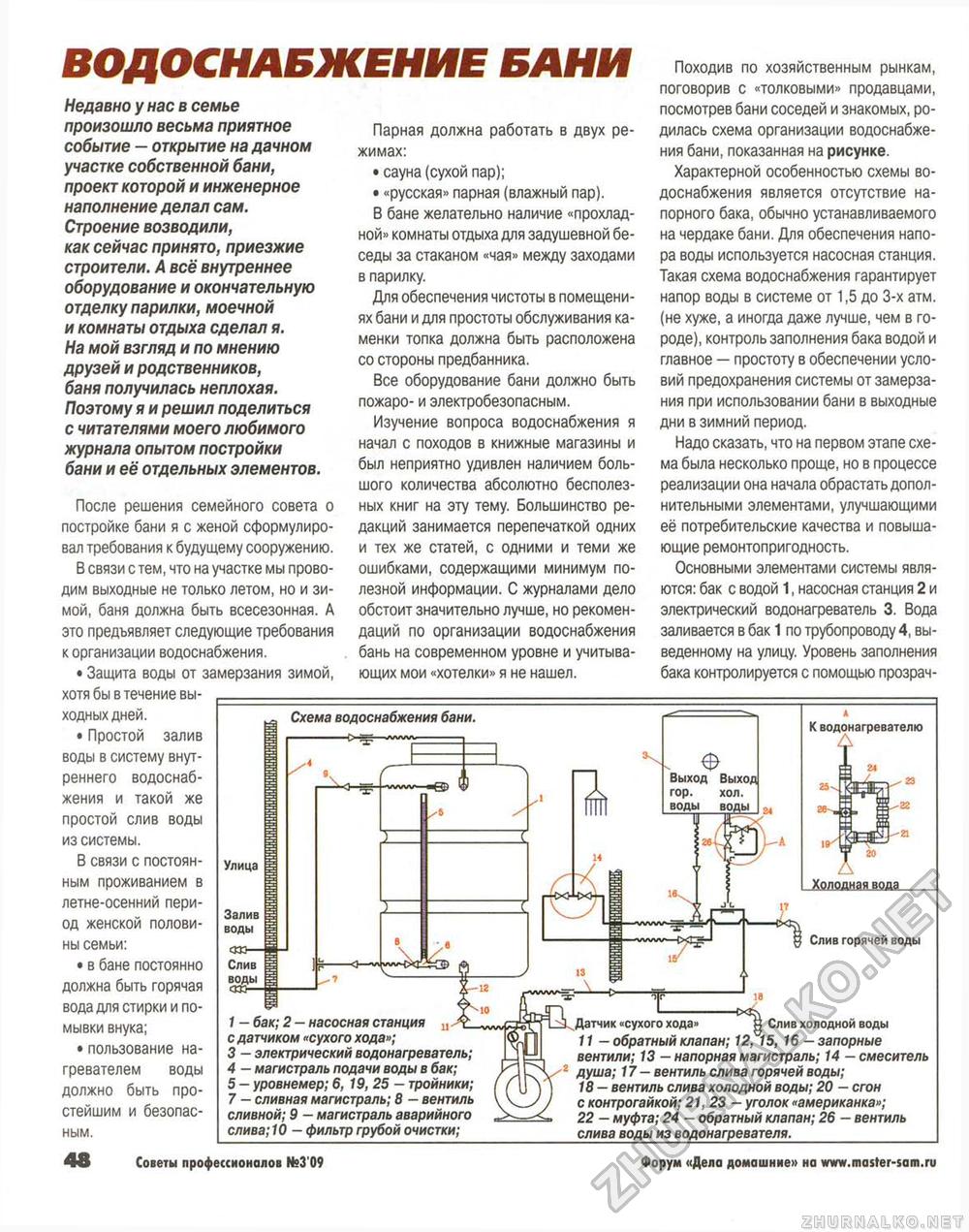

Водоснабжение бани своими руками: устройство системы и схемы

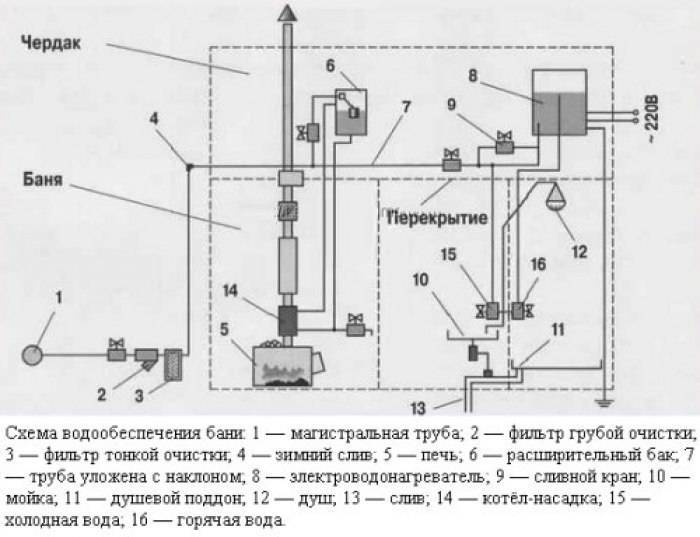

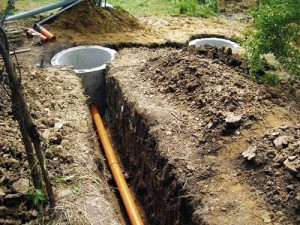

Прокладка коммуникаций к колодцу

Для загородного водоснабжения из колодца используются транспортные коммуникации и устройства для разбора воды. При этом применяют две основные схемы: с наружным и погружным насосом.

При этом поверхностный насос используют при глубине водозабора 6…8 м (реже до 10м). Более глубокие колодцы снабжаются погружными (глубинными) моделями. При этом разделяют изделия, имеющие верхний и нижний водозабор.

Забор жидкости снизу подразумевает установку дополнительного фильтра от песка и взвеси.

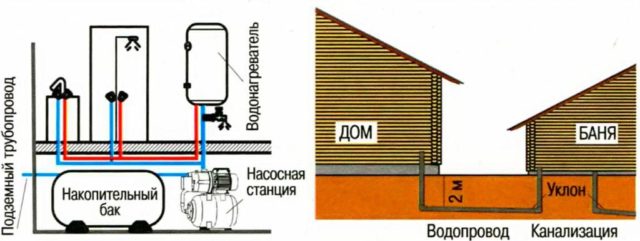

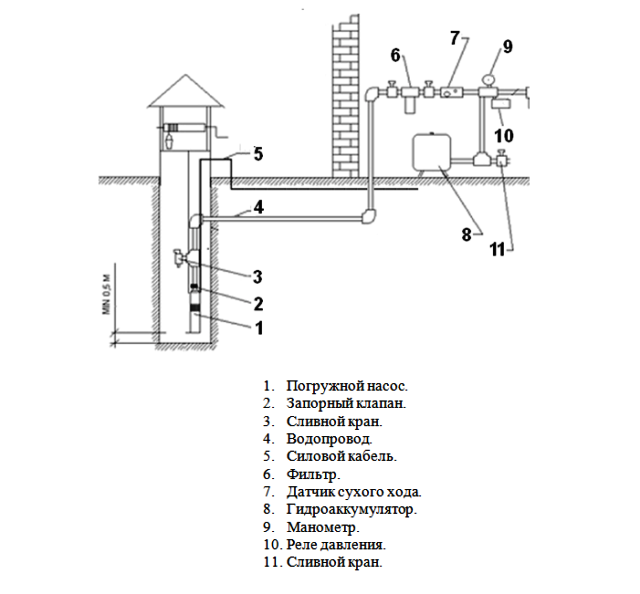

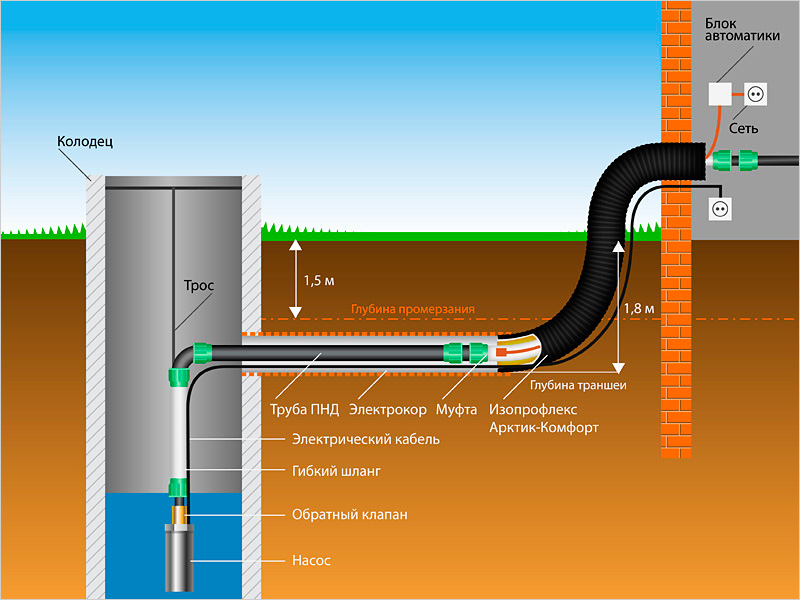

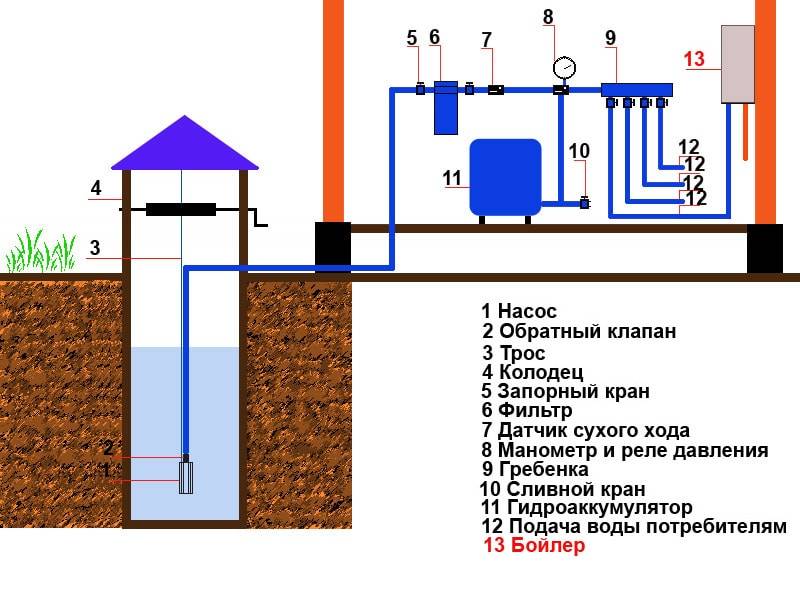

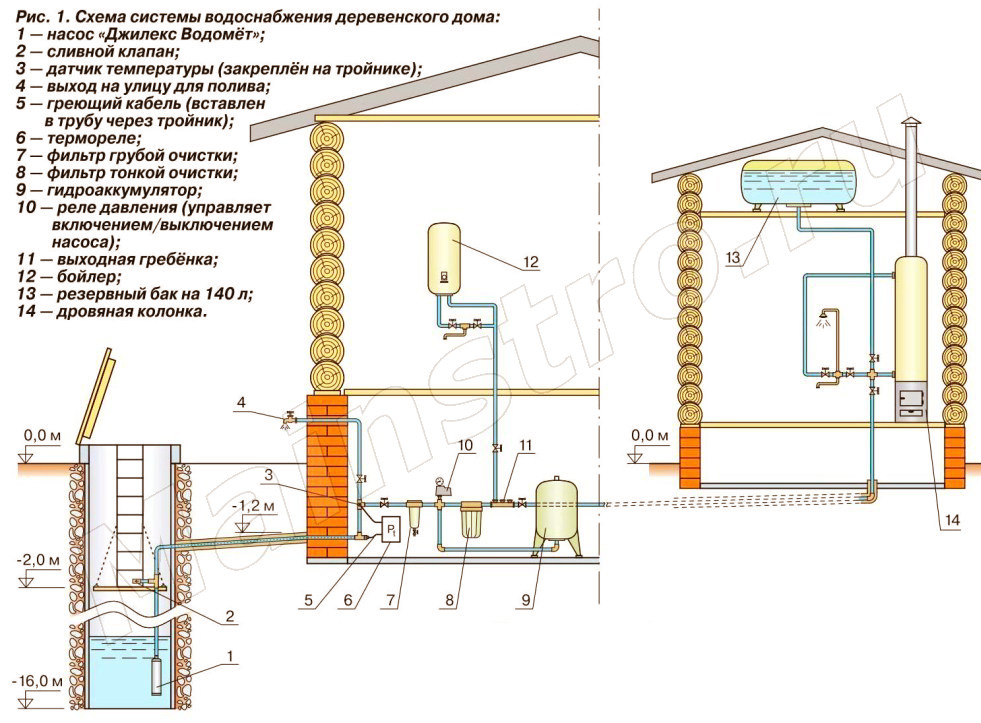

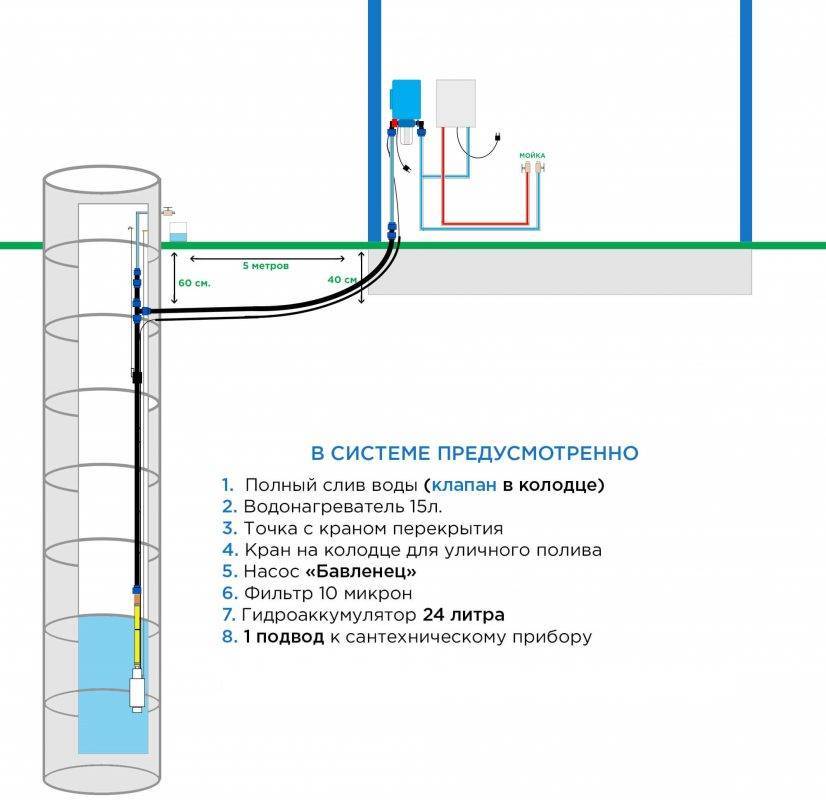

Подводка воды из колодца в дом (схема) с устройством внешней водонапорной сети (для полива, уличных работ) представлена на иллюстрации.

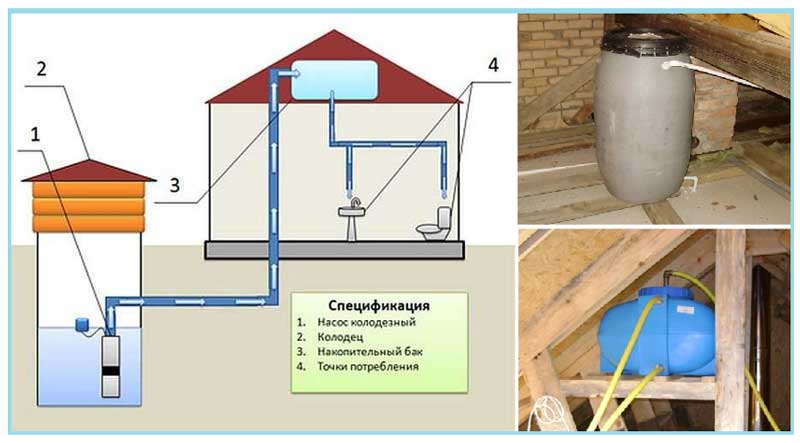

Следует отметить, что устройство накопительного бака обязательно: в случае повышенного разбора воды и/или недостаточного уровня воды в колодезной шахте, пуска или остановки насоса это поможет сохранить систему водоснабжения из колодца в рабочем виде. Вентили для слива воды из домовой системы в колодец необходимы для сезонной «консервации» жилья или проведения в здании ремонтных работ.

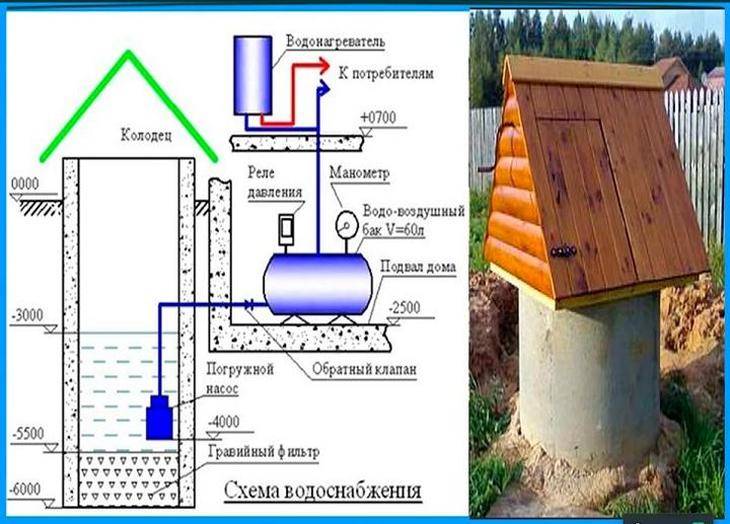

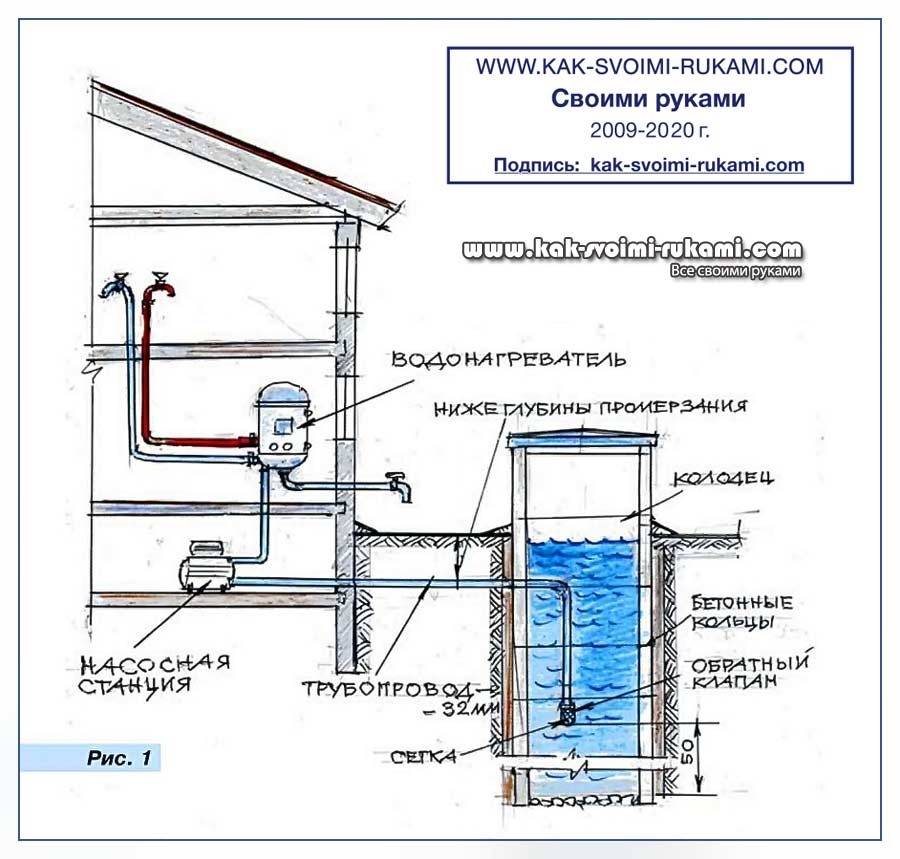

Схема выполнения трубопровода из колодца представлена ниже. Такой способ прокладки водопровода (с расположением трубы подачи ниже уровня промерзания почвы) предназначен для зимнего водопровода из колодца.

Для нормального водопользования необходимо обеспечить в системе давление 2,4…4 атмосферы. При этом изменение давления, невозможность работы системы при низком уровне воды в колодце и другие возможные проблемы отслеживаются с помощью вмонтированных в схему датчиков (реле).

После водонакопительного бака имеет смысл разделить поток на два (с помощью тройника): технический и питьевой. Второй пускается через систему очистки. Техническую воду также делят на два русла – холодная и для нагрева (горячая вода, отопление при водяной системе обогрева дома).

Оптимальным вариантом автоматического снабжения жилья водой является установка не просто насоса, а насосной станции (на предыдущих иллюстрация показан именно такой вариант). При этом необходимо учитывать эксплуатационные параметры станций:

номинальная мощность мотора – 0,25…1,4 кВт;
производительность (объем прокачиваемой воды) 1500…4000 л/ч;
предельный перепад высот (от нижней точки заборы воды в колодце до верхней точки водоразбора) 8…50 м. При этом 4 м по горизонтали приравниваются к 1 м по вертикали;
объем накопительного (демпферного) бака 60…80 л.

При нестабильной работе системы энергоснабжения желательно предусмотреть в системе насосной станции (или домовой электросети) стабилизатор напряжения и/или аккумуляторы для автономной работы.

Обеспечение подачи воды в баню из колодца

Использование водоснабжения бани из колодца является наиболее простым с точки зрения монтажа вариантом водоснабжения банного комплекса как летом, так и зимой. Для этой цели можно использовать как существующий колодец при его наличии на участке, так и выкопать новый.

Для того чтобы обеспечить комфортное водоснабжение бани зимой и летом, требуется включить в схему системы водоподачи погружной насос. Использование этих насосных агрегатов позволяет получить необходимый напор, достаточный для обеспечения водоподачи в банный комплекс.

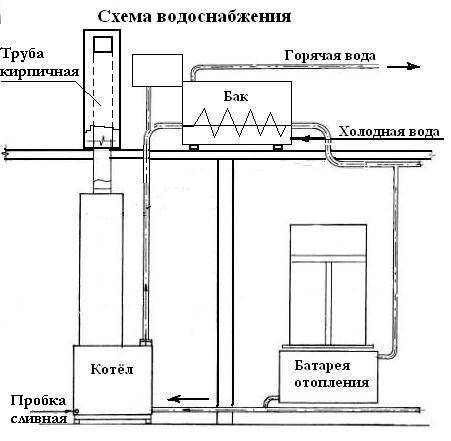

Система трубопроводов водоподачи должна быть совмещена с устройством, предназначенным для нагрева воды. Устройством нагрева воды в банном комплексе может служить электронагреватель или бойлер. Помимо этого можно использовать бак, предназначенный для нагрева воды, который монтируется на отопительной печи.

В случае отсутствия насосного спецоборудования необходимого класса можно использовать устройство, оснащенное засасывающим механизмом, имеющим консольную конструкцию. Заборный механизм такого насоса размещается в поверхностной части колодца. Но при использовании подобного устройства уровень воды в колодце должен быть не ниже 1-2 м от уровня поверхности земли.

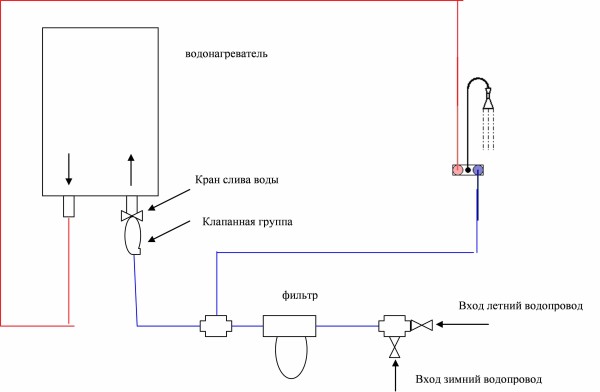

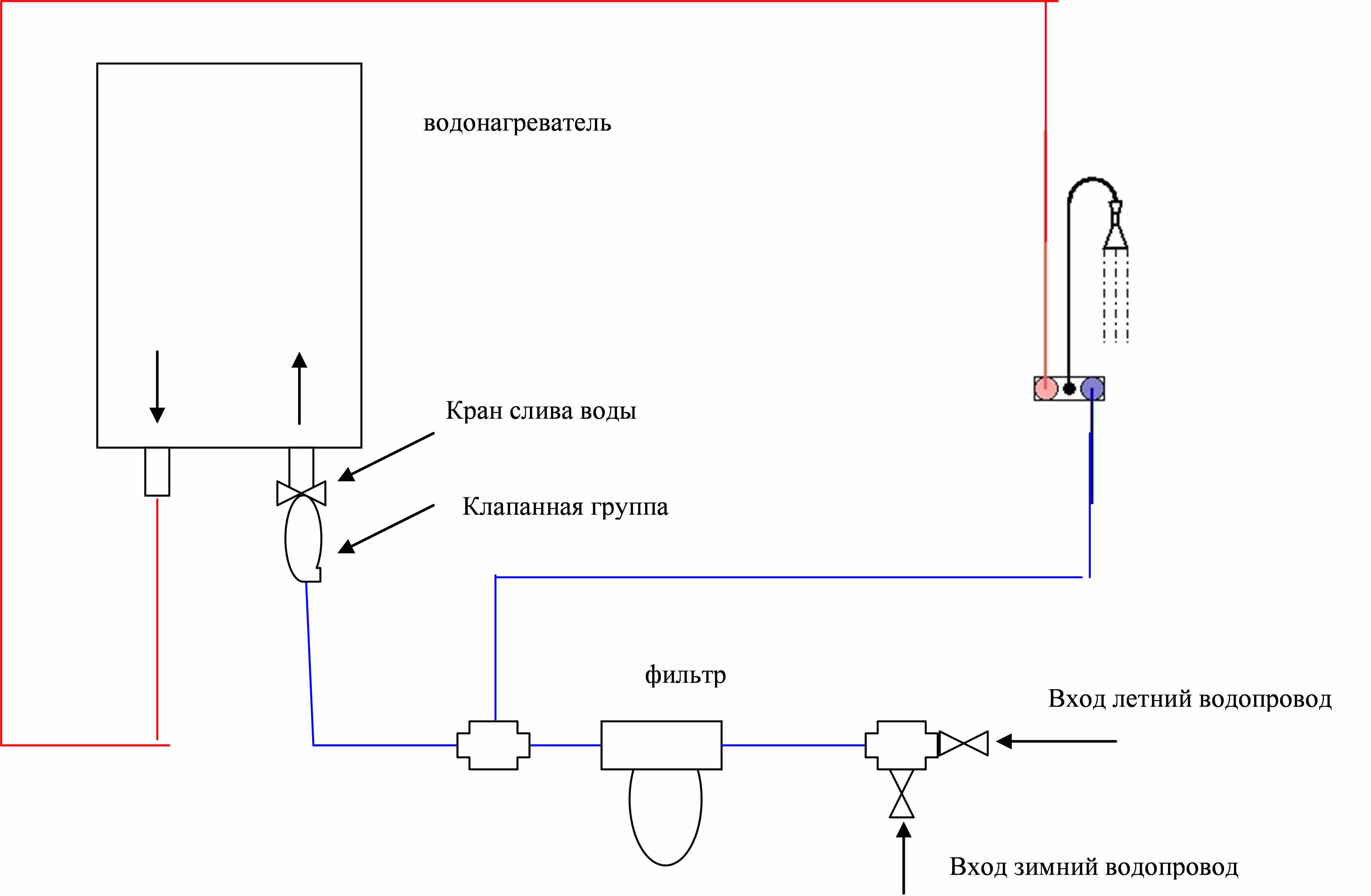

При эксплуатации такой системы водоснабжения бани зимой схема должна предусматривать водоподачу по всасывающему трубопроводу, который расположен ниже уровня промерзания грунта.

Выбираем тип конструкции

Перед тем, как приступить к прокладке труб, нужно определиться с типом водопровода: постоянный или разборный.

Преимущества и недостатки постоянной установки:

трубы находятся под землёй и не лежат под ногами;
монтаж проводится один раз;
при длительном отсутствии трубы не украдут (воры, вряд ли, станут копаться в земле);
чтобы подготовить систему к зимовке, нужно просто открыть сливной вентиль и дождаться пока стечет вся вода;
материальные затраты несколько больше, чем при организации разборной конструкции;
процесс трудоёмкий, особенно, если приходиться копать глубокую траншею;
необходимость укладки труб под уклоном;
если образовалась пробоина, её сложнее найти и починить.

Если выбран разборный водопровод, то трубы могут лежать на земле либо быть приподняты над ней

Плюсы и минусы разборной конструкции:

быстро собирается и разбирается при необходимости;
если трубы были повреждены, то найти и ликвидировать пробоину не составит труда;
стоимость разборного устройства несколько ниже, чем постоянного;
трубы лежат под ногами;
если летом вы отлучитесь надолго, оставленные без присмотра трубы или шланги могут просто украсть;
необходимость сборки-разборки в начале и в конце сезона.

Как провести воду в баню из колодца

Поставить колодезь для холодной воды в бане – оптимальный выбор для многих хозяев загородных домостроений. С него объем воды вполне приличный, поэтому и на небольшой домик, и на полив урожая останется всегда. Чтобы провести воду в баню по данной схеме, роется место под систему (неподалеку от парилки). Глубина рассчитывается относительно уровня грунтовых вод. Единственный недостаток – мутная вода в бане, даже если установлен насос и фильтры. На то он и колодец, отличающийся от скважины с прозрачной водой.

Для сборки требуются бетонные кольца, которые соединяют по технике «шип-паз», а для повышения прочностных характеристик дополнительно покупают металлические скобы. Дно колодца укладывается щебнем, камнями и геотекстилем. Вокруг готового колодца земля засыпается песком, чтобы стенки не двигались и не разрушились при изменении свойств почвы и под действием атмосферных осадков. Сама криница закрывается крышкой от попадания мусора и листьев.

Кроме этого, можно сделать абиссинский колодец – более легкая вариация стандартного. Но только когда водоносный слой на глубине до 12 м. Это будет просто зауженная по форме труба для водопровода в баню с уровнем воды 0.7-1 м, которая вбивается в землю непосредственно до отмеченной глубины. Фильтрами здесь выступают отверстия (проделываются в заостренной части трубы). А при глубине колодца менее 7 м, можно остановиться на ручном насосе или модели погружного типа.

Колодец — отличный вариант для летнего периода

Водоснабжение бани из колодца

Следующий вариант автономного водоснабжения бани — это использование колодца. У многих владельцев участков можно встретить чистый, с хорошей водой колодец. Копают их до чистых грунтовых вод, устанавливают бетонные или металлические кольца.

Довольно часто колодцы оснащают ручным подъёмом воды типа «барабана» или «журавля». Но в нашем случае хочется всё по-модному. Для этого опускаем на дно колодца вибрационный насос. При его включении вода будет подаваться в систему.

Можно поставить станцию, опустив всасывающий патрубок насоса в колодец. На этом патрубке устанавливается обратный клапан. Такой метод более удобен тем, что открыв кран, мы получаем воду. Опять уточню – это только летний вариант.

Эксплуатация водопровода

После проверки работоспособности всех узлов необходимо произвести несколько тестовых включений вашей насосной станции. Причем ее следует включать с минимальной нагрузкой.
Не забывайте, что на первых порах отбора воды из домашней скважины она может идти довольно мутная, и ей надо дать несколько часов для очистки.
Необходимо отрегулировать производительность насоса таким образом, чтобы он совпадал с расчетной производительностью водоносного источника.
При эксплуатации насосной станции старайтесь избегать кратковременных включений, чтобы продлить срок службы помпы.
Ежегодный плановый осмотр и проверка технической части (фильтры, емкости, насос и сам кессон).

Зимнее водоснабжение бани

К такому варианту водоснабжения нужно подойти очень трепетно. Обычный вариант с глубочайшей укладкой труб в грунт не совершенно работает, так как баня – нежилое помещение и употребляется только от варианта к случаю. Это означает, что мелкий остаток воды промерзнет и выведет систему из строя., из-за того, что температура помещения будет опускаться до уличной.

Чтобы поломки может быть было на сто процентов исключить, в системе не должно быть воды. Для этого может быть использовать вибрационный насос из источника воды с оборотным клапаном. Это работает так: по окончании выключения насоса вода из труб стекает и нигде не задерживается. Установка кранов или другого дополнительного оборудования не нужна. При таком варианте проблем с водоснабжением бани появляться не будет.

Может быть использовать и такой вариант, как дополнение труб греющими кабелями. Вариант дорогостоящий и не всегда надежный по той причине, что аварийное отключение света сведет все усилия к нулю. При таком варианте необходимо устанавливать бесперебойные источники питания, что также стоит средств.

Многие мастера используют различные варианты и схемы, чтобы воды действовала без проблем, но достигают результата не все. Исходя из этого, в случае если баня употребляется зимний период, ее необходимо топить как жилье всю зимнюю пору или сливать все до маленький капли, что также не совершенно реально. Исходя из этого может быть зимний период отрешиться от внедрения бани вполне.

Насос и фильтровальная система

Производительность — это основной показатель, на который следует опираться во время выбора насосного оборудования. Это количество воды, которую устройство может перекачать за час работы. Также есть дополнительные условия:

Максимальная производительность электронасоса должна равняться дебиту скважины.
Мощности должно хватать для нормальной подачи воды по системе в достаточном количестве.

Насосную станцию можно монтировать в кессоне. Эффективным методом подачи воды является установка глубинного насоса, который погружается в обсадную трубу. При выборе насосной станции необходим монтаж гидроаккумулятора и фильтрационной системы.

Достоинством является то, что всё оборудование находится за пределами жилого дома, но в случае необходимости обслуживания никаких проблем с доступом не возникает. Требуется регулярная ревизия накопительного бака, насоса и фильтра. Рядом устанавливается обратный клапан.

Какие трубы выбрать для организации водоснабжения в бане?

В магазинах можно увидеть трубы из разных материалов, они различаются своими характеристиками, сферами использования и, конечно, ценой

Давайте разберемся, как же выбрать трубы и на что нужно обратить внимание

На выбор труб прежде всего влияет то, когда вы собираетесь париться в бане. Если вы будете посещать ее исключительно летом, то можно ограничиться простыми гибкими шлангами, а для повышения их надежности можно сделать армирование. Их преимуществами являются доступная цена, простой монтаж, отсутствие необходимости прятать шланги в землю. Летом их нужно разложить и соединить с помощью специальных переходников, а зимой разобрать конструкцию, свернуть шланги и спрятать на чердаке или в предбаннике.

Если же вы собираетесь ходить в баню зимой на даче, то нужна более серьезная конструкция. В этом случае вам понадобятся насос и более надежные трубы: стальные, медные, металлопластиковые, полимерные или полипропиленовые.

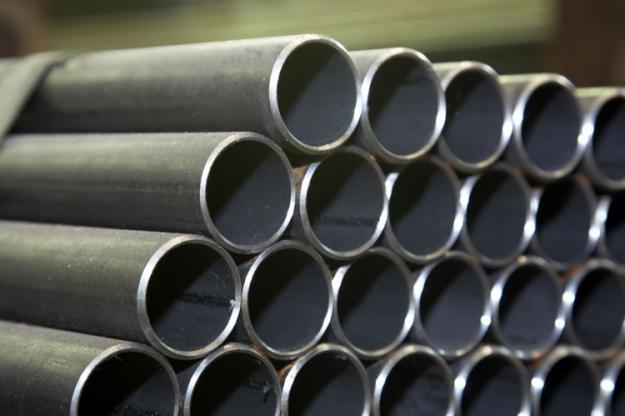

Стальные трубы считаются наименее привлекательным вариантом. Этот материал подвержен коррозии, а также он сложен в использовании. Чтобы проложить такие трубы нужно использовать множество инструментов, которые есть не у каждого.

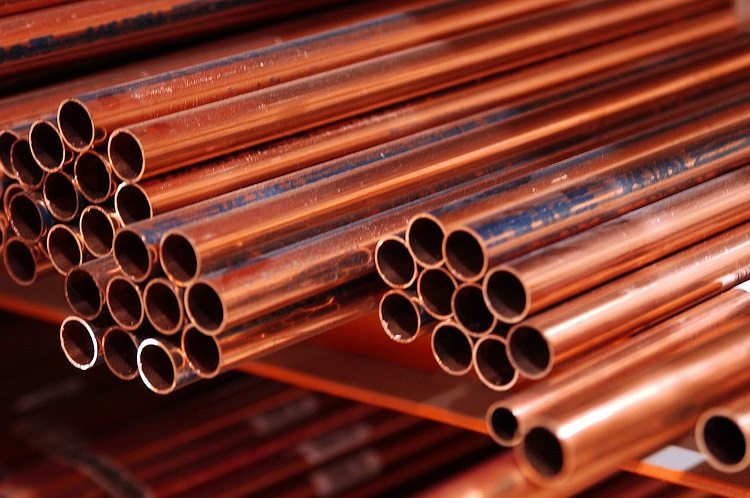

Медные трубы отличаются более высоким качеством, но они имеют высокую цену, из-за чего также применяются достаточно редко.

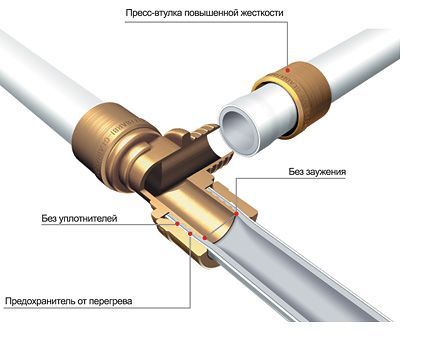

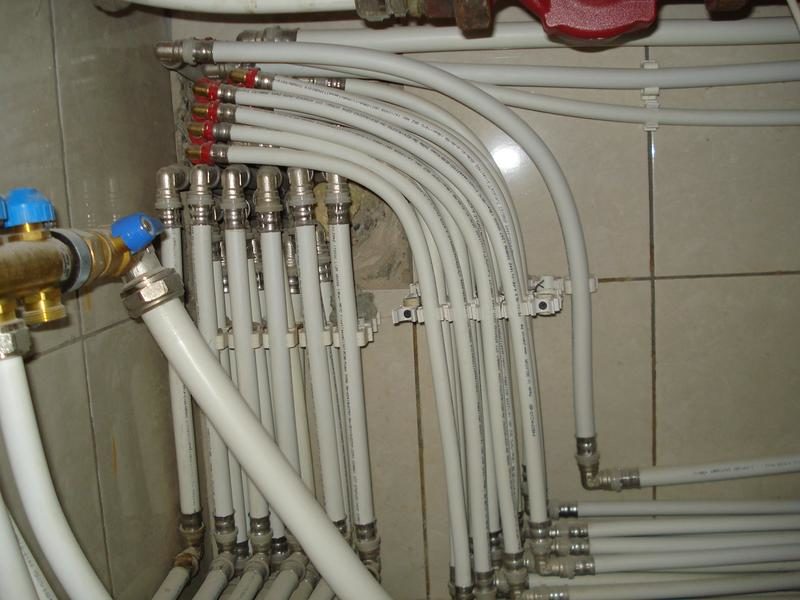

Металлопластиковые трубы – это хороший вариант. Они состоят из трех слоев: алюминия, покрытого с двух сторон полиэтиленом. Такие трубы подойдут для внутреннего трубопровода с горячей водой. Металлопластиковые трубы соединяются фитингами. Они просты в установке, но этот вариант имеет и минусы: в частности, для соединения отдельных сегментов используются резиновые прокладки, которые из-за постоянных перепадов температуры быстро выходят из строя, что приводит к появлению протечек.

Полимерные трубы обладают высокой эластичностью, их можно прокладывать под землей. Такие трубы прекрасно подходят для проведения горячего водоснабжения.

Полипропиленовые трубы в настоящий момент считаются одним из лучших вариантов. Они могут использоваться не только для внутреннего холодного водоснабжения, но и его внешней части. Трубы устойчивы к коррозии, отличаются высокой морозоустойчивостью. Крепление труб осуществляется путем сварки, поэтому они отличаются более высокой прочностью по сравнению с металлопластиковыми трубами. Но из-за этого возрастает сложность проведения водоснабжения.

Принцип изготовления

Для начала нужно определиться с тем, что вся система должна быть надежной и функциональной. Она обязана работать в любое время года и обеспечивать подачу воды без перебоев. Именно поэтому к ней относятся как к капитальной коммуникации, подключая в основную магистраль дома.

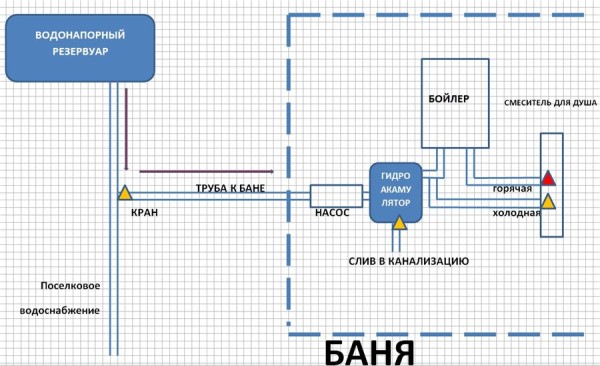

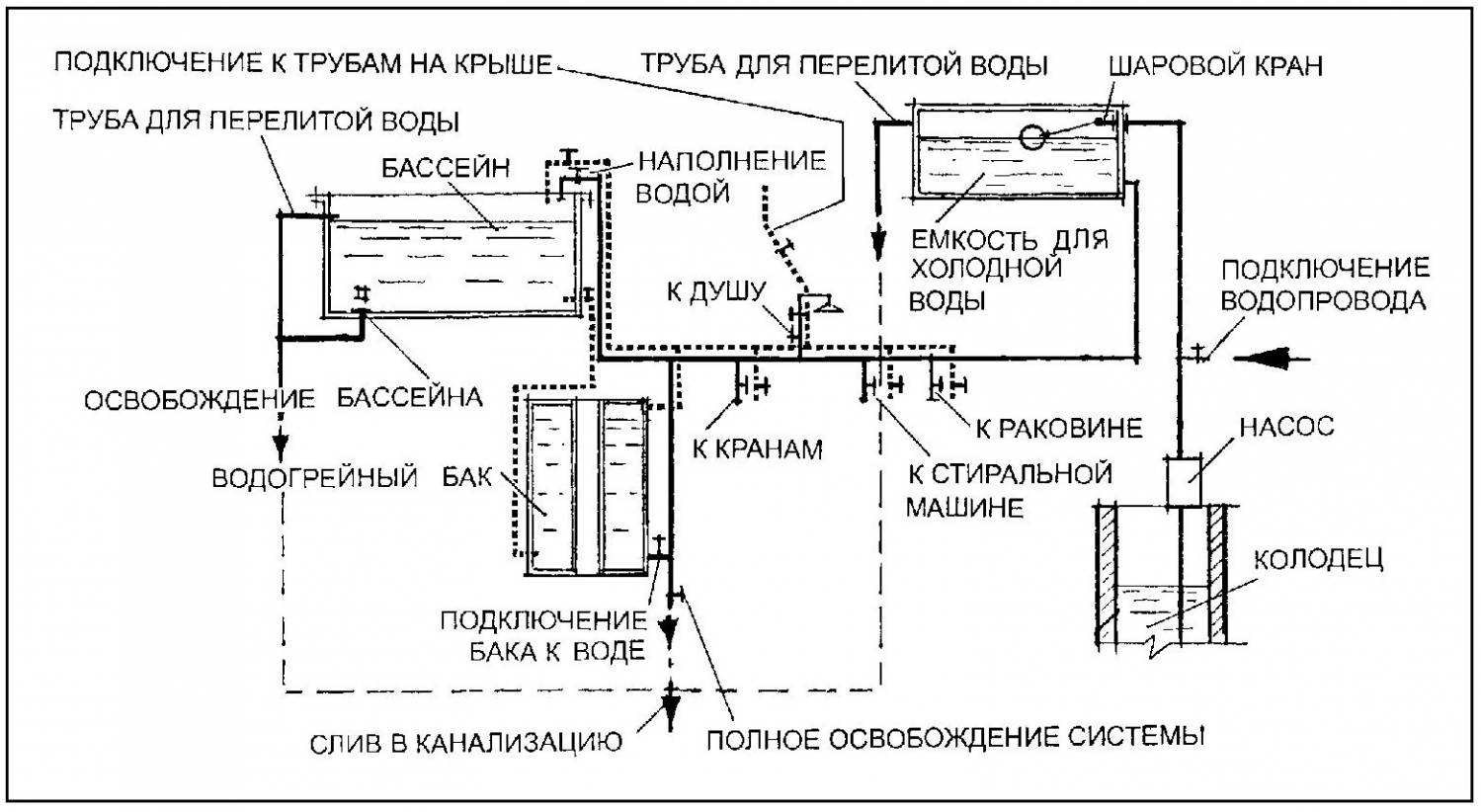

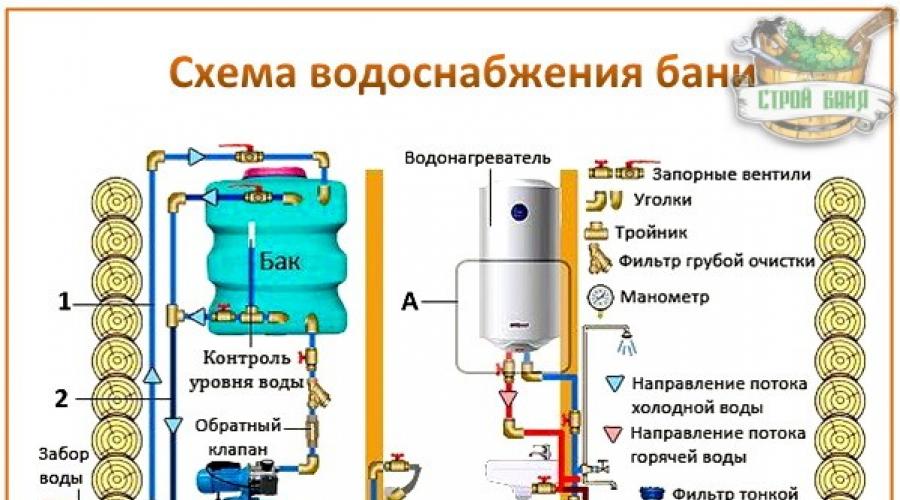

Схема прокладки водопровода к зданию бани с использованием насоса

Проект

Простейшая схема водопровода в бане, должна изготавливаться на основании плана размещения всех построек на участке и расположения комнат в здании.
На проекте необходимо отобразить ввод в конструкцию с учетом того, что его необходимо осуществлять на уровне фундамента бани. Это связанно с тем, что трассу проводят под землей, чтобы на трубу не воздействовали холода зимой.

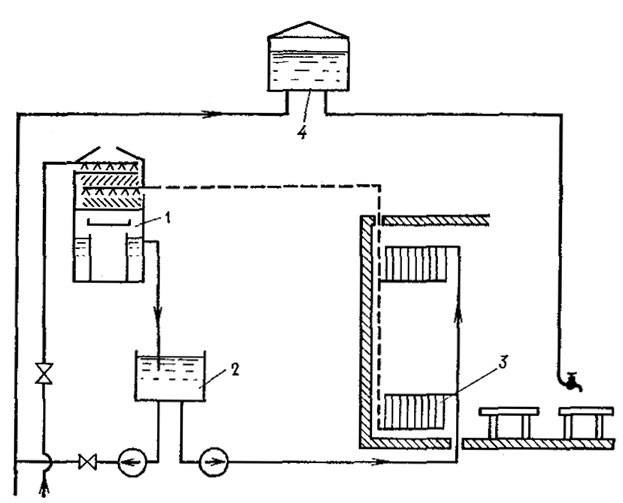

Принципиальная схема разводки в бане с использованием двух систем ввода

Также следует отобразить подключение к основной магистрали с обязательной установкой запорного вентиля.
Разводка по зданию производится простейшим способом, поскольку место ввода обычно делают в том помещении, в котором и будет установлена точка пользования. Это основное требование, которое предъявляет инструкция по монтажу.

Принцип укладки трубопровода в траншее

Установка

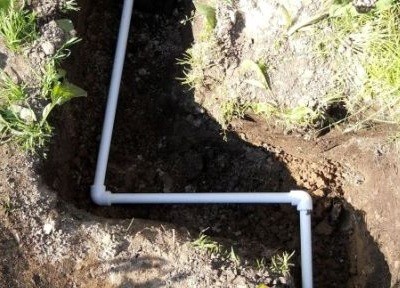

Прежде всего, нужно вырыть траншею, в которой будет располагаться труба для бани. Ее глубина должна быть ниже уровня промерзания грунта. Это защитит жидкость от превращения в лед при низких температурах на поверхности.
После этого производится подсыпка песком, чтобы создать мягкую подушку.
На нее укладывают трубы, предварительно надев на них защитные кожухи. В таком случае водопровод в баню зимой не будет подвергаться сильному воздействию холода.

Пользуясь заранее подготовленной траншеей можно сразу провести и канализационный слив

Некоторые мастера рекомендуют поверх трубы установить специальные защитные короба, которые бы стали защитой от воздействия давления породы. Однако если магистраль не будет проходить через участки, по которым ездят автомобили, то достаточно присыпать ее песком, а затем, пролить водой.
Далее траншею засыпают грунтом и утаптывают.
Стоит отметить, что в итоге на поверхности должны остаться концы труб, которых должно хватить для разводки и подключения.

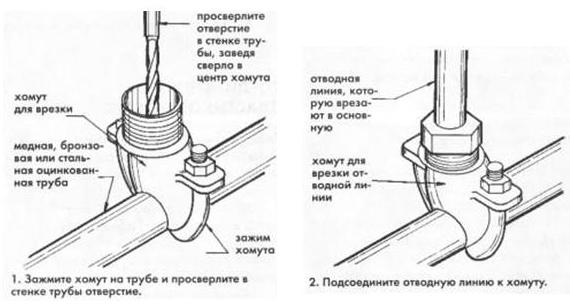

Врезка отвода с использованием хомута

Организация стыка с основной магистралью должна производиться в специальном колодце или в доме. При этом профессионалы советуют использовать переходники, которые врезают в систему. Обычно цена таких фитингов довольно высока, но только они могут обеспечить надежность соединений.
В это же момент производиться установка запорного вентиля. Учитывая это выбранное место должно иметь свободный доступ, чтобы можно было без препятствий им пользоваться.

Врезка в металлопластиковую трубу

Далее монтаж водопровода в бане предполагает организацию ввода в строение. При этом профессионалы советуют это делать на том этапе, когда изготавливается фундамент. Если же это невозможно, то придется пробивать отдельное отверстие, которое нужно будет утеплять.
Для этого трубы выводят через опалубку и располагают в месте наиболее близко находящемуся к точке использования. При этом в местах, где материал будет соприкасаться с бетоном и цементной стяжкой нужно установить демпферную ленту. Она защитит трубы от сильных механических воздействий в результате расширения пола или фундамента под воздействием высоких температур.

Если монтаж производится своими руками, то стоит сразу установить на конец запорный вентиль и надеть сверху полиэтиленовый пакет, который защитит материал от попадания грязи при дальнейшем строительстве бани.
Разводку производят в соответствии с заранее подготовленным планом, используя для этого крепеж, подходящий к конкретному типу трубы. При этом обычно в конце системы ставят большой бак или бойлер для бани, хотя некоторые мастера рекомендуют сначала сделать ответвление для холодной воды, а только потом выводить линию на подогрев.
Профессионалы советуют установить на чердаке бани емкость, в которую и будет поступать вода под напором, а только затем она пойдет в систему. Такая схема позволит создать довольно неплохой запас, если в магистрали резко пропадет давление. Это особенно удобно для дачных участков, где подача воды идет по графику.

https://youtube.com/watch?v=0y8dwyKQqsE

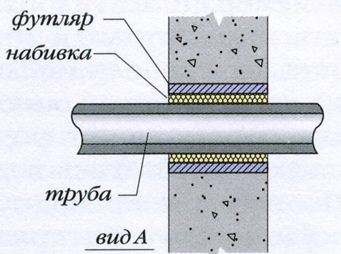

Использование специальной защиты при прохождении труб через бетонные стены

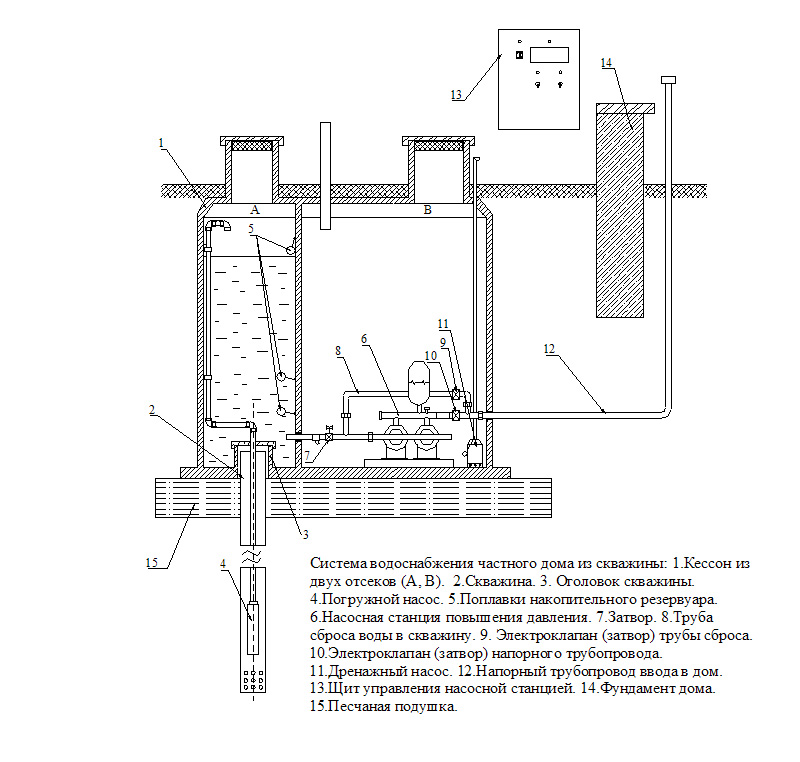

Для чего нужен кессон

Кроме защиты оголовка скважины от промерзания зимой, кессон должен иметь надёжную гидроизоляцию стен и пола, а также укрывать оборудование от осадков.

1. Люк. 2. Точка ввода трубы, идущей к потребителю. 3. Гофрированные стенки делают кессон прочнее. 4. Лестница позволяет без труда спуститься в кессон. 5. На дне кессона есть подготовленный патрубок для оголовка скважины

Размеры кессонов могут быть разными: от относительно небольшой по диаметру трубы (чтобы мог поместиться человек при проведении обслуживания оборудования), до полноценного «погреба», в котором достаточно места даже для накопительной ёмкости.

Стальной кессон куда прочнее пластикового, однако он и тяжелее, сложно установить его на месте

Материал для разных частей водопровода в бане

Зачастую, перед тем как строить зимний водопровод в бане своими руками, возникает проблема выбора подходящего материала труб. Ответ на вопрос не столь очевиден, как может показаться. Например, для разводки воды в бане для душа помывочного отделения идеально подходят полипропиленовые трубы №25. Пластик легко паять и прокладывать в самых труднодоступных местах, поэтому большую часть водопровода в бане выполняют именно из полипропилена.

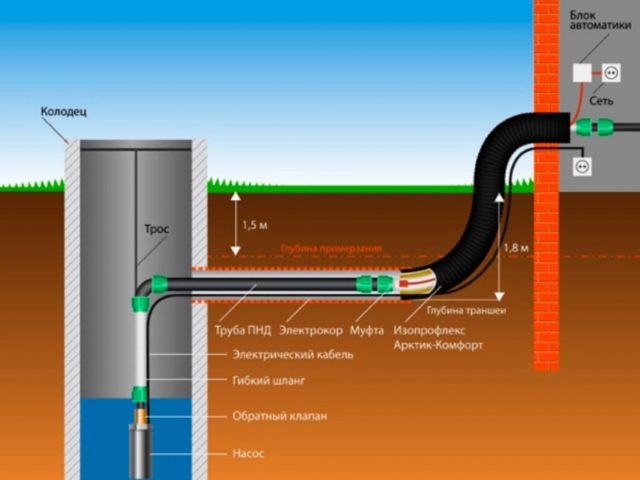

Для зимнего водопровода, проложенного в грунте между колодцем и зданием бани, полипропиленовые трубы приходится серьезно утеплять и оборудовать обогревом. Если вода будет регулярно замерзать внутри емкости из полипропилена, то через 20-25 циклов замораживания — размораживания на участках сварки появятся трещины, и через пару лет баня останется без водопровода. Лучше сразу заменить их полиэтиленом, обладающим потрясающей пластичностью даже при -50оС.

Внутри бани пластик можно использовать без ограничений. При закрытом вентиле подачи воды и открытых кранах вода в любом случае сойдет в нижнюю точку водопровода, которую, как правило, оборудуют линией сброса жидкости. Исключением является переход от коллектора водопровода к кранам и баку для горячей воды внутри парилки. Эту часть водяной магистрали в бане изготавливают из полудюймовой стальной трубы.

Источники забора боды

В баню можно подавать воду даже для технических нужд или с водоема. Главное, чтобы она была чистая и безопасная для купания. Однако к такому методу прибегают в крайних случаях. Чаще всего водоснабжение организовывают питьевой водой.

Водоснабжение бани из скважины

Лучшим источником для забора воды считается скважина. Достаточно погрузить насос, и бесперебойное водоснабжение гарантировано. По своему устройству скважины делятся на два типа:

Песчаные. Вода для скважины поступает из верхних залежей слоев в земле. Глубина варьируется от 10 до 25 м. Часто водяные слои малообъемные и способны обеспечить подачу максимум 1 м 3 /час. Редкое использование приводит к заиливанию. Прослужит скважина от 5 до 15 лет.
Артезианские. Глубина скважин достигает 30 м, а иногда и больше. Срок службы превышает 50 л. Скважина обычно работает, пока не испортится обсадная труба. Вода идеально чистая, подходит для питья без прогонки через фильтр.

Вода песчаных скважин часто содержит вредные примеси, просачивающиеся сквозь землю с дождем. Для купания в бане она подходит, а пить лучше после предварительной фильтрации.

Для водоснабжения одной бани разумнее делать песчаную скважину. Она обойдется дешевле и не требует оформления разрешительных документов от природоохранных инстанций. Для бурения скважины потребуется оборудование и обсадная труба из металла, пластика или асбестоцемента.

На видео показано водоснабжение из скважины:

Водопровод в баню из колодца

Организовывать водоснабжение бани из колодца лучше в летнее время. Зимой придется обустроить усиленное утепление оголовка. Вдобавок надо будет придумать, как вывести из колодца трубу под землей, чтобы вода в ней не замерзала.

Еще одним минусом является изменение сезонного уровня. Вода в колодце прибывает и падает. Подвешенный тросом глубинный насос во время таких перепадов будет хватать воздух. Оптимально на зеркале расположить поплавковое оборудование, но и здесь существует проблема. Если зимой уровень воды в колодце сильно упадет, насос опустится ближе ко дну. Заборный шланг захватит ил, забьется вся система водопровода.

Как провести воду в баню из дома

Самый простой вариант водоснабжения бани – подвести водопровод с жилого помещения. Достаточно прокопать от дома траншею и уложить трубопровод. В нижней точке ставят сливной кран. Если баня зимой не используется, открытием арматуры сливают воду, чтобы не замерзла система.

Водопроводная арматура – основные виды

В настоящее время в сантехнических магазинах можно без труда найти любую водоразборную арматуру. Например, только одних видов шаровых кранов выпускается для монтажа трубопроводов из всех известных материалов – стали, меди, металлопластика и полипропилена.

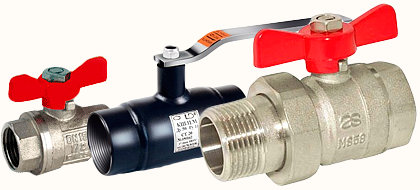

Запорная арматура для воды

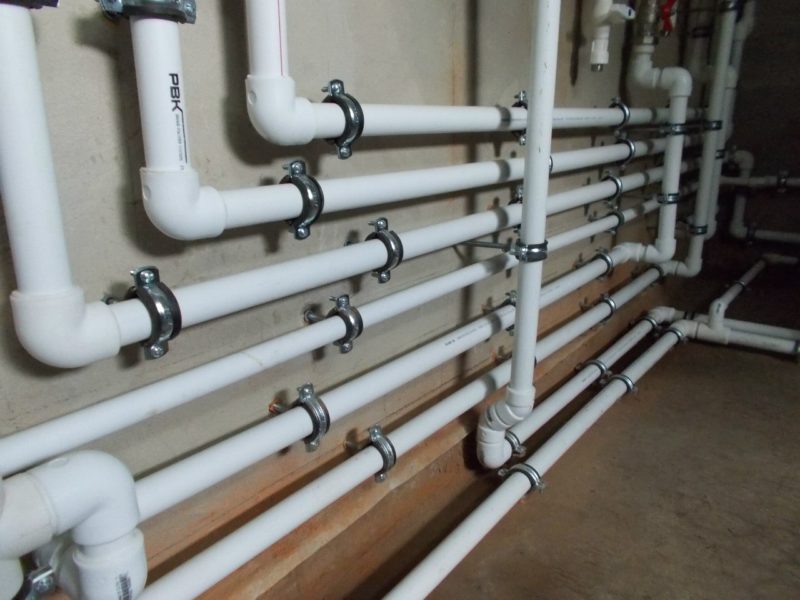

Прокладывая систему водоснабжения из полипропиленовых труб, можно легко подсоединить к ней медные или металлопластиковые трубы. Для этого имеются соответствующие соединительные фитинги. Одним словом, система водоснабжения в бане может включать в себя сочетание труб, фитингов, разборной арматуры и водорозеток из различных материалов. Конечно, если это продиктовано конструктивными особенностями схемы водоснабжения. Не малое значение имеет и стоимость водопроводных труб. Ведь прокладка водопровода из полипропиленовых труб будет намного дешевле, чем монтаж из медных трубопроводов.

Чтобы обеспечить бесперебойную работу, ремонт и профилактику водоснабжения бани, дома или квартиры у каждого сантехнического прибора (унитаза, душа, раковины и т.п.) устанавливают запорную арматуру в виде кранов или вентилей, которые позволяют в аварийных ситуациях перекрывать к ним подачу воды.

Запорные вентили устанавливаются и для обеспечения слива воды из системы водоснабжения, в точке ввода воды в строение, ответвлений от магистральных линий, в начале и конце локальных кольцевых ответвлений, например системы трубопровода горячего водоснабжения моечного отделения. Если на одной отводной линии подключены пять и более водоразборных точек, то в начале и конце этой линии также устанавливается запорная водопроводная арматура вентильного вида.

К установке запорной арматуры надо подходить отдельно для каждого конкретного случая. Главное требование заключается в том, чтобы ремонт одной конкретной водоразборной точки не требовал перекрытия подачи воды как ко всей системе водоснабжения, так и к отдельным сантехническим приборам. Например, если ремонтируется сливной бачок унитаз, то на работу мойки и душа это не должно каким-то образом повлиять.

Конечно, учесть все случаи, которые могут возникнуть при эксплуатации бани, невозможно. Не исключено, что придется ее полностью отключать и от холодного, и от горячего водоснабжения. Даже в такой крайне неблагоприятной ситуации следует предусмотреть запорные вентили на входном трубопроводе.

Водорозетки и способы их крепления

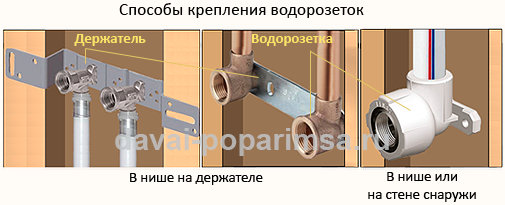

Крепление водорозеток, так же как и другой водопроводной арматуры, следует производить с обеспечением минимального плеча изгиба, то есть, как можно ближе к арматуре. Краны и вентили могут подсоединяться напрямую к сантехническим приборам, без использования соединительных труб. Например, к выходному патрубку горячей воды электрического водонагревателя (бойлера).

Что касается водорозеток, то они могут закрепляться на удобной высоте прямо на стене, в нише или штробе. Если же возникнут проблемы с высотой их крепления, то можно руководствоваться значениями из этой таблицы (до горизонтальной оси водорозетки):

Назначение водорозетки	База отсчета высоты	Высота, мм
Настенных краны и смесители моек	Верхний край мойки	200
То же, но для раковин	Верхний край раковины	250
Водоразборные краны в бане для разных нужд	От пола	800
Краны для хозяйственных нужд	От пола	600
Краны на раковинах	–	По инструкции
Смесители для душа или душевых кабин	От дна поддона (при его отсутствии – от пола)	1000-1200
Душевые лейки (сетки)	От пола или дна поддона до низа сетки	2100-2250
Для ванн	От пола	800
Смывные краны напольных унитазов	От пола	800
Допустимые отклонения от номинала: ±20 мм

Водорозетки могут крепиться к кирпичным, бетонным, деревянным и гипсокартонным стенам. Для стен из гипсокартона рекомендуется применять специальные держатели (траверсы) с запрессованными в них водорозетками, конструкции которых могут иметь самую разную конфигурацию.

Траверсы могут быть использованы и для всех видов стен, значительно упрощая монтаж сантехнических приборов. Так расстояние между розетками в держателе составляет 150 мм, что соответствует всем стандартным смесителям, гарантируя стопроцентную стыковку водоразборной точки.

Если водорозетка устанавливается в скрытом трубопроводе, то заглублять ее надо так, чтобы наружный торец приходился как минимум заподлицо с чистовой поверхностью стены. Если стена будет облицовываться декоративным материалом, то надо будет сделать соответствующую поправку. Например, для керамической плитки будет достаточно 8-10 мм.

Как устроить систему водоснабжения бани своими руками, схемы колодцев и скважин
