Ввод в дом
Чтобы завести трубопровод в дом, необходимо проделать отверстие в фундаменте, если оно не было предусмотрено на этапе строительства загородного дома или дачи. Обычно водопровод промерзает именно в месте ввода в дом. Для того чтобы этого не произошло, вокруг трубы в месте ввода устанавливают муфту – небольшой отрезок трубопровода большего диаметра. Кроме этого место ввода тщательно утепляется. Как правило, для труб водоснабжения диаметром 32 мм понадобится муфта диаметром 50 мм.
Утепление и изоляция ввода выполняется так:
- В отверстие в фундаменте вставляется муфта.
- Через муфту пропускается трубопровод и утепляется.
- Для гидроизоляции ввода между трубой и муфтой забивают канат.
- Затем это место заполняется герметиком, монтажной пеной или глиняным раствором.
Видео инструкция и схема прокладки труб для подачи воды из колодца в дом:
Разрабатываем схему водопровода
На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:
- Тройниковое включение.
- Коллекторное или параллельное включение.
Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.
Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.
План коллекторного включения выглядит принципиально иначе.
Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода
Обратите внимание на то, что последовательное подключение обойдется вам дороже
Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.
Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.
В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество
Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы
Диаметр трубы зависит от длины трубопровода частного дома: от 30 метров хватит материала диаметром 25 мм, если больше 30 метров, то подойдет 32 мм и в случае, когда длина меньше 10 метров, диаметр варьируется в пределах 16-20мм.
Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.
Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.
Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.
Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.
Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.
Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.
Отдельного упоминания заслуживает сантехника. Процесс подключения унитаза начинается с установки гофрированной трубы, которую смазывают силиконом в месте соединения. Далее проверяется надежность соединения, сверлятся отверстия, в которые вставляются дюбеля. Унитаз присоединяется к гофре и закручивается.
А вы знаете как выбрать трубы для водопровода в частном доме? Преимущества и недостатки медных труб фитингов для трубопровода читайте здесь.
Современные ПВХ трубы и фитинги ничем не уступают другим материалам, больше узнайте на https://klimatlab.com/vodosnabzhenie/vodoprovod/pvx-truby-i-fitingi.html
Основные этапы работ
Как и любой серьезный проект, процесс подведения воды следует разбить на несколько этапов. Это позволит делать то, что необходимо в данный момент, и не пытаться охватить сразу все операции, что нередко приводит к браку и порче узлов. Делая все по порядку, вы без труда разберетесь, как от колодца провести воду в дом правильно.
Подготовка
Вначале следует произвести массу расчетов:
- Глубина водозабора, очень важный показатель, от которого зависит, какой тип оборудования будет использоваться в колодце.
- Расстояние от колодца до дома, на основании этой цифры вы будете приобретать трубы, утеплитель и кабель, поэтому данные должны быть точными.
- Глубина промерзания грунта в зимний период, от этого зависит глубина траншеи, которую придется копать для прокладки водопровода.
- Ориентировочный объем потребления воды, от этого будет напрямую зависеть тип используемого оборудования.
- Место вхождения трубы в дом – если при строительстве вы не предусмотрели отверстие в фундаменте, его придется сделать с помощью специального инструмента.
Далее следует подготовить все необходимые материалы и приспособления.
Из инструментов вам понадобятся:
- Лопаты для устройства траншеи от колодца до дома.
- Перфоратор для проделывания отверстия в стенке бетонного колодезного кольца и в фундаменте при необходимости.
Также заблаговременно запаситесь необходимым оборудованием:
Насос, его тип зависит от глубины водозабора и потребностей в воде. Это может быть погружной вибрационный насос типа «Ручеек», наземный насос типа «Гидрофор» или полноценный погружной насос центробежного типа, причем цена может значительно отличаться в зависимости от производителя.
Наземный насос подойдет при глубине водозабора не более 8 метров
- Гидропневматический бак, который будет поддерживать необходимое давление в системе, избегая скачков и гидроударов оборудования.
- Датчик давления, который будет включать насос, когда необходимо, и манометр для того, чтобы видеть давление – также необходимые атрибуты системы.
- Труба ПНД для подведения воды из колодца в дом диаметром 32 мм. Лучше всего, если от начала и до конца будет идти сплошной трубопровод без соединений, поэтому и необходимо знать длину и глубину, плюс не забывайте добавлять 2-3 метра запаса.
- Утеплитель для трубы. Даже если у вас труба будет лежать ниже уровня промерзания, все равно на входе в дом она подвержена воздействию холода. Как минимум, необходимо утеплить этот участок магистрали.
- Если прокладка осуществляется выше линии промерзания, она должна быть утеплена. Желательно, чтобы вдоль нее лежал еще и обогревающий кабель, который предотвратит замерзание даже в самые лютые морозы.
- Различные узлы для соединения к насосу, фильтру и так далее.
Земляные работы
Тут все достаточно просто: нужно выкопать траншею необходимой глубины от места выхода трубы из колодца до места входа в дом
Здесь есть только одно важное замечание: для предотвращения застоя воды в трубопроводе должен быть небольшой уклон (около 3-х градусов) в сторону колодца
На этом же этапе проделываются отверстия в колодезном кольце и фундаменте. Не стоит делать их слишком большими или маленькими – и то и другое добавит вам лишней работы.
Фото: так выглядит данный этап
Прокладка трубы
Достаточно ответственный этап, так как труба засыплется, и любой брак и протечки приведут к огромному объему дополнительной работы.
Последовательность действия такова:
- Если будет использоваться погружной насос, его шланг прикрепляется к ПНД трубе, если наземный агрегат – в колодце должен стоять фильтр для очистки воды от грубых примесей, от которого и идет труба.
- Особенно внимательно стоит отнестись к месту выхода трубы из колодца и месту входа в дом, после прокладки трубы место заделывается гидроизолирующим раствором. Для обеспечения еще большей надежности, наружные стыки можно дополнительно обработать полиуретановой пеной.
Пена отлично подойдет для уплотнения места входа трубы в фундамент
- Фундамент дома около места входа трубы нужно дополнительно утеплить с внутренней стороны листом пенополистирола.
- После того, как засохнет раствор, траншею можно засыпать.
Монтаж оборудования
Чтобы завести воду из колодца в дом, в первую очередь требуется насос, от него зависит производительность системы. Инструкция по его подключению обязательна к изучению. А если у вас остались вопросы, то лучше пригласить специалиста.
При монтаже погружного насоса вам понадобится прочный тросик и лучше всего, если он будет изготовлен из нержавеющей стали.

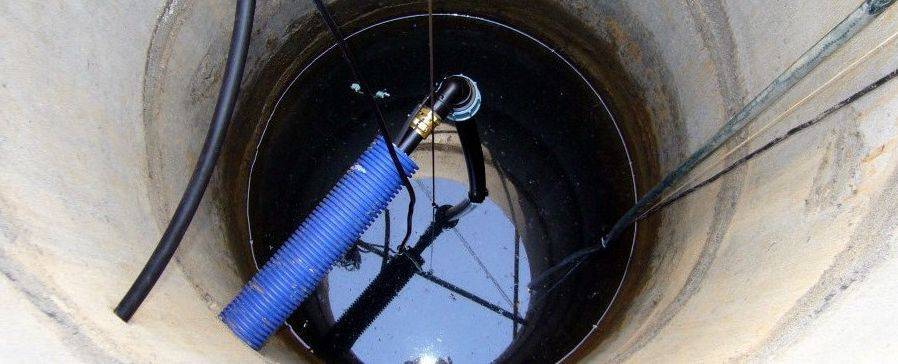

Так выглядит колодец с подведенной трубой и спущенным погружным насосом
На входе в дом обязательно должен стоять фильтр для воды. Первый запуск и проверку системы лучше проводить в присутствии специалиста.
Источники водоснабжения для устройства водопровода ↑
По типу источника водоснабжения водопроводы делятся на стационарные централизованные и децентрализованные коммуникационные системы.
- Централизованный водопровод подключается к сетям, питающим населенный пункт или расположенное рядом предприятие.
- Децентрализованная система «берет» воду из самостоятельного источника. Это может быть скважина, колодец, река, родник и др.
Проще всего провести водопровод в частный дом, подключив его к объектам централизованного водоснабжения. Желающему подключиться пользователю нужно будет обратиться к организации, владеющей водопроводной системой. При оформлении официального разрешения с собственником оговариваются условия подключения и пользования водой. Заодно выдают схему с расположением объекта, к которому возможно подключение и рекомендуют оптимальные способы прокладки трубопровода (либо предлагают услуги своих работников).
Целесообразно пробурить скважину или вырыть колодец рядом с домом, благодаря чему сократиться расход труб. К тому же проще будет отслеживать работоспособность источника в зимний период. Хозяевам не потребуется монтировать устройства для слива воды при минусовых значениях температуры.
Децентрализованная схема организации водопровода
У водопроводной сети должен быть уклон (приблизительно 0,5 см на метр трубопровода), обеспечивающий полноценный слив жидкости из инженерной системы. В конце трубопровода устанавливается сливная штанга с поворотной ручкой или вентиль, предотвращающий поступление воды из источника.
Независимо от схемы, согласно которой было выполнено подключение водопровода к частному дому, из неиспользуемой в морозный период системы воду нужно слить, перекрыть ее поступление, убрать насосное оборудование из колодца, водоема, скважины. Водопровод, подключенный к центральным сетям, перекрывают в смотровом колодце, слив всю воду через вентиль.
Источники воды для снабжения водопровода
В зависимости от местных условий источником воды может стать:
- местная водопроводная сеть;
- вода из реки недалеко от дачи;
- открытый водоем природного или искусственного происхождения;
- колодец;
- скважина.
Охарактеризуем каждый из этих источников поподробнее.
Водопровод
Действующий стационарный водопровод – далеко не редкость в уже устоявшихся дачных кооперативах и садоводческих товариществах. Да и новые элитные дачные участки часто могут получать воду из городской или поселковой водопроводной сети. Хозяевам таких дач остается только подключиться к проложенным трубам и пользоваться всеми благами цивилизованного водоснабжения.
Постоянно действующий водопровод дает возможность обойтись без накопительных емкостей, дополнительных насосов и за счет этого прилично экономить на электроэнергии. К большому сожалению, даже в наше время, на участках, отдаленных от больших городов, наличие такого водопровода является несбыточным желанием. Поэтому приходится самостоятельно обустраивать летний водопровод на даче.
Водоснабжение из реки
В местах, где реку не отравляют стоки, промышленные и бытовые сбросы и экологическая обстановка является благоприятной – речную воду можно использовать не только для полива растений, но и для приготовления пищи. Для грязной воды существуют современные фильтры и установки, способные очистить её до питьевой.
Устройство водопровода из родника или водоема
Родниковая вода – источник жизненной энергии. Такое водоснабжение дачи – это настоящее сокровище. При достаточно большом дебете воды ключ может стать источником небольшого рукотворного озера. Такая вода приравнивается к речной и может служить для обеспечения дачных потребностей.
Колодец
Сделать водопровод на даче из колодца своими руками проще всего – это наиболее распространенный вариант водозабора в поселках. Как правило, его копают вручную, на относительно небольшую глубину. Колодец подпитывается верхними грунтовыми водами (верховодка), поэтому его водяной режим зависит от количества осадков.
В засушливых районах глубина может достигать более полутора десятков метров, но сегодня, при таких обстоятельствах экономически выгоднее пробурить и оборудовать водозаборную скважину. Вода из колодца не всегда пригодна для питья и тогда ее также следует фильтровать, кипятить, или обеззараживать другими методами.
В местах, отдаленных от цивилизации, в экологически благополучных районах вода в колодцах отличается особой чистотой, и по своему качеству сопоставима с родниковой. В таких местах колодезную воду можно без опаски пить и употреблять в кулинарии без доочистки.
Скважина
Это единственно возможный источник водоснабжения в местах с плохим экологическим фоном и в засушливых районах. Буровая установка способна достать самый глубокий водоносный слой, расположенный в артезианском известковом горизонте грунта. Нередко артезианские скважины дают такой напор воды, что отпадает необходимость в дополнительном подкачивающем насосе.
Разновидности насосов для колодца
По способу установки есть два типа насосов для колодцев:
- поверхностные;
- погружные.
Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.
Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.
Самовсасывающий насос с выносным эжекторомИсточник bestprice.gr
Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.

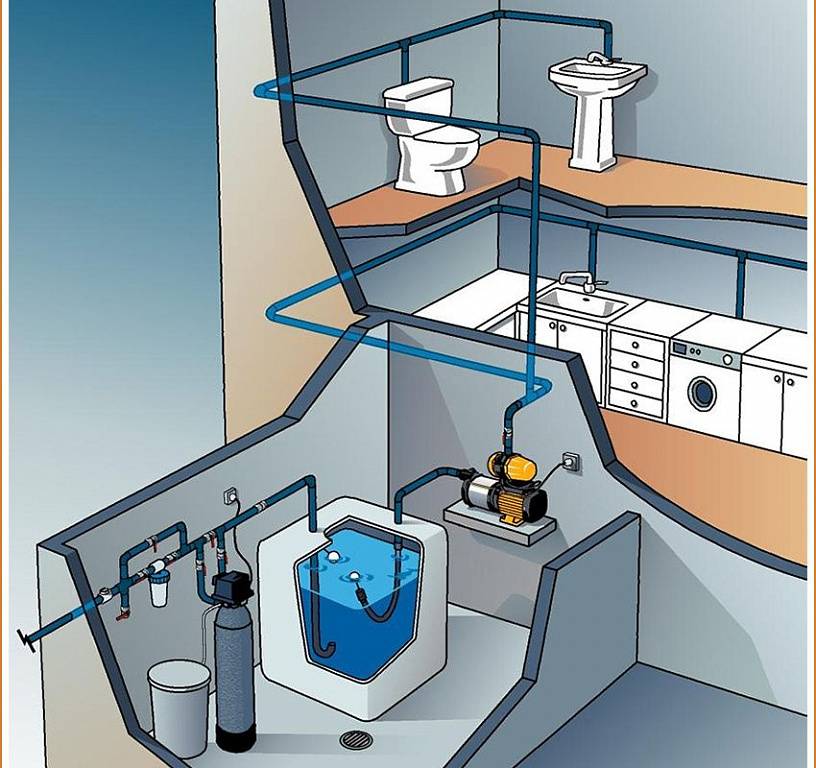

Схема водоснабжения с «повышающей» насосной станцией после накопительного бакаИсточник mainavi.ru
Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).
Погружной насос для колодцаИсточник vse-o-kanalizacii.ru
При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.
Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.
Советы и рекомендации
Бесперебойная водоподача и хороший напор могут обеспечить долгую и эффективную эксплуатацию различных сантехнических и бытовых устройств.
Чтобы механизм водозабора был организован верно, эксперты рекомендуют:
- Лучше всего проводить водоснабжение в летнее время, чтобы можно было понять, где именно находится источник воды. К тому же как раз летом уровень грунтовых вод максимально снижается.
- Когда выбираете насос, лучше всего выбирать устройства, где датчики воды уже встроены.
- Для поддержания перманентного высокого давления в системе водопровода следует избегать слишком большого количества углов и поворотов во время прокладывания трубопровода.
- Чтобы осуществить монтаж трубопровода от скважины к дому, лучше использовать специальный тип пищевых труб с определенной маркировкой.
- Перед использованием системы необходимо обязательно проводить тестовый запуск устройства. Это даст возможность проверить систему на наличие неисправностей и устранить их без каких-либо серьезных последствий.
- Ввод труб в постройку лучше всего осуществлять через стены с применением специальных «стаканов» из металла и пластика. Места, где осуществляется ввод, обязательно должны быть утеплены.
- Чтобы работа водопровода была бесперебойной, необходимо чтобы в гидробаке давление было меньше на 0,2 бара, чем нижняя грань во всей системе водопровода.
- Для правильного использования коллектора вначале обязательно требуется установить запорную арматуру, а также кран, чтобы сливать воду.
- Для создания системы, которая будет максимально эффективной, следует не экономить на расходных материалах, так как потом все равно это может вызвать новые расходы и затраты, которые будут еще больше, чем хотелось бы.
Организация водоснабжения частного дома своими руками – это очень ответственный вопрос, который не только требует от владельца дома повышенного внимания, но и четкого понимания того, как вообще устроен такой механизм подачи воды и какие особенности имеют различные компоненты оборудования.
Только высококачественные материалы и четкое понимание роли того или иного элемента системы водоснабжения дадут возможность выполнить все работы четко и качественно, что в конечном результате позволит обеспечить частный дом питьевой водой в кратчайшие сроки и при минимальных затратах ресурсов и денежных средств.
О том, как сделать зимнее водоснабжение из колодца, смотрите в видео ниже.
Расчет трубопроводов
Перед тем, как сделать разводку труб в квартире, следует рассчитать диаметр трубопровода, который зависит от максимального давления в конечной точке. Расчет выполняется на основе следующих факторов:
- минимально допустимое значение давления у конечного потребителя — 0.3 атм;
- каждый метр пластиковой трубы (диаметр 16 мм) теряет 0.05 атм;
- каждый фитинг и арматура снижает давление на 0.15 атм;
- в учетном узле теряется 0.25 атм.
В удаленной точке должен обеспечиваться двукратный запас. Давление на стояке можно узнать из показаний на манометре, который обычно установлен в подвале здания. Каждый этаж постройки уменьшает значение примерно на 0.6 атм. Некоторые многоэтажки оборудованы отдельным стояком для отдельных групп этажей. Все приведенные цифры приблизительны и напрямую зависят от конкретной модели оборудования.
Установка узлов системы водоснабжения
Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.
Она состоит из таких узлов:
- Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
- Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
- Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
- Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
- Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
- Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
- Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
- Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.
Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.
Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)
Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.
В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.
Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:
- На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
- Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
- Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
- Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.
После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.
Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел
Отбор воды
Существует две основные схемы отбора воды из колодца. В первой используется насосная станция устанавливаемая в доме, во второй применяется погружной насос.
Водопровод из колодца в дом устроенный своими руками с применением внешней насосной станции имеет определенные технические преимущества – наличие встроенной демпферной емкости (другие названия водонапорный бак, гидроаккумулятор), и системы контроля – манометрический выключатель, работающий на реле давления.
Кроме того, установка в помещении возле розеток электросети исключает необходимость проведения дополнительных внешних линий энергообеспечения.
Погружной насос имеет ряд преимуществ по сравнению с насосной станцией:
- Устройства меньшей мощности могут доставить воду с большей глубины;
- Источник шума работающего оборудования выносится из помещения (уровень шума 60-90 дВ в зависимости от мощности модели насосной станции).
- Учитывая лучший способ охлаждения погужной насос можно длительное время непрерывно и интенсивно эксплуатировать.
- Винтовые модели имеют высокий показатель КПД и малочувствительны к попаданию в механизм твердых частиц.
Стоимость погружного насоса гораздо ниже, чем у насосной станции, но нужно учитывать, что система водоснабжения из колодца должна иметь дополнительные предохраняющие устройства – датчик сухого хода, и приборов контроля – манометр, реле давления. Их нужно будет приобрести отдельно.
Установка погружного насоса может производиться двумя способами. Вертикально – тогда его нижняя часть должна находиться за 50 см над дном колодца. Если уровень воды в колодце невысокий или наблюдается незначительное поступление, допускается установка устройства под углом или горизонтально. В этом случае водозаборное отверстие может находиться на расстоянии 15 см от дна.
