Как сделать водопровод на даче: выбрать трубы, схему, способ укладки

Какие трубы подойдут

Еще лет 20 назад незаменимы были стальные трубы. Сегодня же их почти не используют: слишком дорого и непрактично. Железные трубы очень сильно ржавеют. Поэтому придумали альтернативу — пластиковые трубы. Но пластик бывает разный. Рассмотрим изделия из него.

ПНД изделия

Самый популярный материал для труб — полиэтилен низкого давления. Их плюс в том, что они не требуют дополнительного монтажа. Фитинги для сборки ПНД имеют резьбу и закручиваются руками.

Преимущества материала заключаются в следующем:

  • Срок пользования — 50 лет.
  • Не поддаются коррозии и не гниют.
  • Если в них замерзнет вода, то трубы не лопнут, при оттаивании вернутся в прежнее положение.
  • Гладкая внутренняя поверхность. Это нужно для того, чтобы меньше терялось давление при транспортировке и на стенках не скапливались отложения.
  • Удобная сборка.

ПНД, конечно же, имеет несколько недостатков:

  • Плохая переносимость нагрева (кроме труб из сшитого полиэтилена).
  • Низкая прочность — ходить по ним нельзя.

Трубы ПНД сваривают «утюгом» — специальным аппаратом, еще можно соединять их с помощью фитингов. Тройники, переходники, куски труб соединяются при помощи резьбовых соединений. Такое соединение может показаться непрочным, но это не так.

Трубы отличаются по рабочему давлению:

  • Л — легкие, до 2,5 атм.
  • СЛ- средне — лёгкие, выдерживают до 4 атм.
  • Средние — С, до 8 атм.
  • Тяжелые — Т, от 10 атм и выше.

Для монтажа водопровода используют классы СЛ и С. Диаметр труб бывает 32, 40 и 50 мм. Еще трубы различаются по плотности: 63, 80 и 100 ПЭ.

ПВХ материалы

Еще один вид труб, используемых для водоснабжения, — поливинилхлорид. Они дешевле, чем ПНД трубы, соединяются при помощи сварки на клей. Шов при этом выдерживает 12−15 атм. Срок эксплуатации такой же, как и у ПНД.

Характеристики, которыми обладает материал:

  • Используется при температуре от -15 градусов до +45.
  • Плохо переносит замерзания.
  • Средне чувствителен к ультрафиолету.

У ПВХ труб есть несколько очень важных достоинств:

  • Легкий монтаж труб, гибкость.
  • Гладкая внутренняя поверхность.
  • Не подвержен влиянию коррозии.
  • Малогорюч.

Как и у любого материала, у ПВХ труб есть свои минусы:

  • Верхний предел +45 градусов.
  • Сложен в утилизации, так как вреден.
  • Непрочен.

Трещины и царапины сильно снижают прочность ПВХ труб, резьбовые соединения непрактичны. Если разводка труб по участку — несложное дело, то обвязка оборудования — задача трудная. Из-за этого недостатка ограничивается использование материала для наружных водопроводов, поэтому такие трубы используют чаще для внутренней проводки, где риск повредить трубы минимален.

Полипропиленовые продукты

Еще один материал, который можно применять в качестве труб, — полипропилен. Он тоже относится к разновидности пластика. Соединяются трубы при помощи муфт и пайки — существуют специальные паяльники, с помощью которых греют пластик на двух элементах, затем соединяют их. Получается монолитная конструкция. Паяльник необязательно даже покупать, можно взять напрокат в магазине, где продаются трубы и фитинги для них.

Недостаток у полипропиленовых труб один — дорогие фитинги.

Монтаж своими руками

Монтаж капитального водопровода на дачном участке проводят согласно выбранной схеме. Забор воды осуществляют из скважины, колодца, речки, поселковой или городской центральной магистрали. Для обеспечения постоянного давления в системе устанавливают насосную станцию. Комплект включает:

  • насос;
  • запорную аппаратуру;
  • реле и указатель давления.

Необходимые инструменты

Для обустройства капитального водопровода собственными руками потребуются:

  • штыковая лопата для рытья траншей;
  • разводной или газовый ключ;
  • резак и ножницы;
  • строительный уровень;
  • колышки, шнур, рулетка.

При соединении непосредственно компрессионными фитингами никаких дополнительных инструментов не потребуется. Для горячего способа стыковки необходимо подготовить специальный сварочный утюг, который нагревает торцы труб.

Фитинговые соединения

Для соединения труб из ПНД применяют муфты 2 типов:

  1. Компрессионные муфты накручивают на резьбу двух соединяемых участков. Герметизация элементов происходит через каучуковые уплотнители.
  2. Диффузионные (электросварные) муфты. Применяют при температурной спайке специальным аппаратом.

Компрессионные муфты накручивают исключительно вручную. Разводные ключи могут повредить соединительные элементы.

Потребуется такие фитинги:

  • соединительный для состыковки;
  • переходный для соединения труб разного диаметра;
  • заглушка, для отключения части водопровода от контура.

Дополнительно закупают дождевальные головки, капельную систему полива, поливочные пистолеты.

Порядок выполнения работ

Непосредственно перед монтажом труб проверяют протяженность будущей магистрали на участке. Для этого план-схему переносят на грунт, размечают магистраль при помощи колышек и маркировочного шнура, роют траншеи. Повторно измеряют длину магистрали и закупают необходимое количество труб и фитингов.

Алгоритм выполнения работ предельно простой:

  1. Роют траншеи с уклоном в месте подсоединения под небольшим углом и постепенно выводят рвы в горизонтальную плоскость.
  2. Дно траншеи уплотняют песчаной подушкой и стелят гидроизоляцию.
  3. Распиливают трубы на части нужной длины. Подсоединяют к точке водозабора и делают разводку по участку. Отрезки утепляют.
  4. После монтажа трубопровода его соединяют с приспособлениями для пуска воды.

Компрессионный фитинг

Фитинг компрессионного типа устанавливают в таком порядке:

  1. Муфту разбирают, вытягивают зажимную часть и прокладку.
  2. Прокладку и зажим устанавливают обратно на фиксирующие выступы.
  3. Элементы узла состыковывают, фитинг навинчивают вручную, без усилий.

Если соединение элементов водопровода производят температурным методом, используют сварочный аппарат. Необходимо соблюдать следующие правила:

  1. Трубы на стыке очищают, обезжиривают, сушат.
  2. Работают при t, не меньше +5°С.
  3. На изделиях диаметром от 50 мм снимают фаску.

Ввод в колодец или скважину

Насосную станцию устанавливают как можно ближе к заборной вертикальной трубе, выходящей из колодца. Ввод ПНД трубы в колодец производят через проходную металлическую муфту — гильзу. Это защищает водопровод от разрушения при расширении и сужении материалов трубы и колодца при сезонных колебаниях температур. Подводящую магистраль крепят к насосной установке после того, как плотно зафиксируют её к полу.

Водопровод подключают к отводу, идущему за реле давления. Между отводом и магистральной водопроводной линией оборудуют сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Готовый переходник герметично устанавливают на отвод к реле. Для изоляции стыков используют ФУМ-ленту. На скважину монтируют оголовок.

При обустройстве капитальной системы на поворотах оборудуют смотровые колодцы для ревизии и ремонта.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому,  нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая  его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Об организации автополива прочесть можно тут.

Летние и зимние водопроводы

Ранее вам, скорее всего, приходилось слышать такие определения как летняя и зимняя водопроводные системы. Изучите основные свойства этих вариантов, вполне возможно, что даже простейший летний вариант сможет удовлетворить ваши запросы. В противном случае можете сразу переходить к изучению следующих разделов руководства, посвященных обустройству полноценного водопровода.

Летний вариант

Летний водопровод на даче

Особенности такого водопровода понятны из его названия – эксплуатация подобной системы возможна исключительно в теплый период. Существуют стационарные и разборные модификации системы.

Разборной летний водопровод имеет очень простую конструкцию: достаточно подсоединить шланги к подходящему по параметрам насосу и проложить их по поверхности почвы так, чтобы они не препятствовали нормальному перемещению по дачному участку.

Летний водопровод на даче

Для обустройства системы подходят шланги из силикона и резины. Соединение выполняется с применением специальных переходников. Также в специализированных магазинах доступны более современные изделия для соединения шлангов – защелки. Одна сторона такой защелки оснащена подпружиненным разъемом, а на второй присутствует «ерш». С помощью таких защелок шланги соединяются быстро, надежно и просто.

Чаще всего подобную разборную систему используют для полива. Организовывать на ее основе полноценное водоснабжение для решения бытовых нужд бессмысленно.

Разводка труб для летнего водопровода

Укладка стационарного же летнего водопровода выполняется под землей. Гибкие шланги для обустройства подобной системы не подходят. Лучший вариант – трубы из пластика.

Трубы стационарного сезонного водопровода прокладываются на метровой глубине. После завершения сезона воду из труб нужно выкачать, в противном случае с приходом холодов она замерзнет и испортит трубопровод.

Ввиду этого трубы должны быть уложены с уклоном в направлении сливного вентиля. Непосредственно вентиль монтируется неподалеку от источника воды.

Зимний вариант

Такой водопровод может использоваться в течение всего года.

Водопровод на даче

Для обустройства системы подходят трубы из полиэтилена и полипропилена. Первые продаются по более низкой цене и монтируются без применения специальных инструментов. Вторые стоят несколько дороже и требуют использования паяльника для труб во время укладки. Однако в итоге на дополнительные детали для монтажа труб на основе полиэтилена вы потратите больше денег, чем на дополнительные изделия, применяемые при монтаже полипропиленовых труб.

Водопроводные трубы укладываются с незначительным уклоном в направлении источника водоснабжения. Трубопровод должен проходить на 200-250 мм ниже точки промерзания грунта.

Уклон труб

Также существует вариант с укладкой труб на глубине 300 мм. В данном случае обязательно выполняется дополнительное утепление трубопровода. С функциями теплоизоляции отлично справляется вспененный полиэтилен. Существуют специальные изделия цилиндрической формы. Достаточно попросту надеть такой оцилиндрованный полипропилен на трубу и в результате изделие будет надежно защищено от холода и прочих неблагоприятных воздействий.

В дополнительном утеплении нуждаются не только трубы зимнего водопровода, но и источник воды.

Полистирольная «скорлупа» для утепления труб

К примеру, колодец на зиму утепляется и забрасывается снегом. Этих мероприятий будет достаточно для обеспечения защиты конструкции от холодов.

Утепление колодца

Поверхностное насосное оборудование в случае его использования оснащается кессоном. Кессон представляет собой приямок с дополнительным утеплением, обустроенный рядом с источником водоснабжения, оснащенным насосом.

Кессон

Установка автоматических насосных станций может выполняться только в помещении, температура воздуха в котором не падает до отрицательных показателей даже в наиболее суровые морозы.

Типовое устройство насосной станцииУтепление канализационных труб

Далее будет рассмотрен порядок обустройства полноценного водопровода, которым можно пользоваться в любое время года.

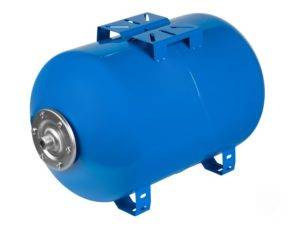

Разводка труб, бойлер и расширительный бак

Основные виды летних водопроводов

Раньше все инженерные системы на даче преимущественно выполнялись из металлических труб. Такие системы являлись довольно дорогостоящими и в то же время достаточно быстро могли прийти в негодность из-за быстрого образования ржавчины и коррозии на открытом воздухе.

Современные материалы позволяют создавать загородную канализацию гораздо проще, быстрее и значительно дешевле.

Главной особенностью летнего водопровода перед обычным является то, что трубы закапываются неглубоко либо не закапываются вовсе. Такая система канализации не предусматривает защиты от зимнего замерзания. Само слово «летний» как раз подразумевает, что используется эта система только в летнее время.

Обычно при создании сезонного водоснабжения используют два варианта. Рассмотрим их подробнее.

Открытый водопровод

Является самым простым способом организации полива садового участка. Трубы при прокладке водоснабжения укладываются поверх земли.

Такая схема монтажа требует минимум затрат и усилий, но при этом имеет ряд недостатков:

  • Трубы могут мешать владельцу участка свободно перемещаться по своей даче;
  • В отсутствие хозяев, трубы могут быть срезаны и украдены;
  • На зиму такой водосток нужно разбирать, просушивать и убирать в укромное место. Иначе оставшаяся вода при замерзании может повредить канализацию.

Скрытый вариант

Более постоянное устройство канализации. Трубы прокладываются в неглубоких траншеях, и лишь в некоторых местах выводятся на поверхность точки подачи воды.

Скрытый вариант исключает минусы открытого типа:

  • Не создает препятствий для передвижения на участке;
  • Не нуждается в ежегодном демонтаже и последующем монтаже;
  • Подобные системы реже подвергаются кражам, так как создают дополнительные препятствия злоумышленникам при попытке воровства.

Единственное на что нужно обратить внимание при укладке подобного водопровода – это укладка труб под уклоном, чтобы перед наступлением холодов без труда можно было слить воду во избежание ее замерзания и порчи труб

Глубина закладки труб водопровода

Безусловно, чтобы правильно выполнить прокладку труб под землей, стоит учитывать множество условий, ведь любое отклонение от норм может привести к неполадкам в работе всей системы водопровода. Например, принимая решение, насколько можно углублять трубу в землю, стоит учесть материал, из которого она сделана.

Кроме того, нужно будет изучить индивидуальные характеристики каждой разновидности труб, чтобы понять, в каких случаях целесообразно применять тот или иной тип изделий.

Как показывает практика, оптимальной считается труба для водоснабжения частного дома под землей типа «ПНД PN10», изготовленная из полиэтилена.

Изделия данного вида отличаются такими качествами:

  • абсолютная неподверженность коррозии, в отличие от металлических аналогов;
  • допустимое рабочее давление в системе составляет 10 атмосфер, к тому же, такие трубы можно легко согнуть для получения нужной конфигурации;
  • устойчивость к перепадам температур во время смены сезонов года.

План действий

  1. Определить источник забора воды (откуда нужно будет подводить воду: колодец, скважина, централизованный водопровод)
  2. Определить из какого материала будет выполнен ввод водопровода в частный дом и разводка водоснабжения внутри дома
  3. Определить места потребителей воды (рукомойник, стиральная машинка, ванная, унитаз и так далее)
  4. Нарисовать схему будущего водовода
  5. Определить свои денежные ресурсы (от этого зависит, кто будет выполнять работу и из какого материала будет выполнена разводка водоснабжения).

Данных действий будет достаточно для того, чтобы провести воду в дом, не усложняя этот процесс.

Устройство

Схема водопроводной сети подразумевает обязательно учет такого параметра, как водоотдача. Ведь дачное водоснабжение отвечает не только за коммунальное удобство жильцов, от него зависит безопасность при пожаре. В норме предусматривается подключение пожарных автонасосов (2 шт. ) на соседних гидрантах. Предотвратить возникновение вакуума помогает связывание насосов с гидрантами за счет мягких рукавов. Рукавные линии, закладываемые в проект, рассчитываются на диаметр от 6,6 см.

К ним должны подключаться стволы с насадками от 1,9 см. Тест на водоотдачу проводится в двух режимах: сначала пробуют подать воду на конек наиболее высокой постройки, а затем проверяют, каков будет напор при протягивании пожарных рукавов по земле.

Повысить водоотдачу помогает:

  • герметизация стыков труб;
  • своевременная ликвидация всех сбоев;
  • обеспечение исправности применяемых насосов и насосных станций;
  • своевременный ремонт обводных линий;
  • очистка трубопроводов от загрязнений и отложений различной природы.

Важно: выгребные ямы не только неэстетичные и создают неприятный запах, они неизбежно приводят со временем к микробному заражению колодцев. Даже соблюдение всех санитарных норм и расстояний только отодвигает этот момент, но не может предотвратить его совсем. При использовании септиков стоит предусмотреть особый водопроводный контур, по которому будет поступать вода для их промывки по мере необходимости

Не рекомендуется использовать на дачах септики кустарного изготовления, рано или поздно обнаружится, что они недостаточно герметичны

При использовании септиков стоит предусмотреть особый водопроводный контур, по которому будет поступать вода для их промывки по мере необходимости. Не рекомендуется использовать на дачах септики кустарного изготовления, рано или поздно обнаружится, что они недостаточно герметичны.

Подача воды для полива, не говоря уже о снабжении дачников питьевой водой, требует строгого соответствия жидкости санитарным нормативам. Учитывая же качество воды, поступающей из большинства колодцев и даже скважин, это означает необходимость использовать фильтры. Капельный полив еще требовательнее к чистоте жидкости, нежели обычный. Направление монтажа фильтрующей системы в данном случае не принципиально.

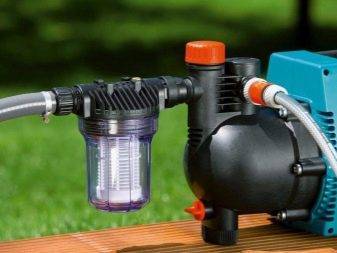

Самодельные фильтры для полива использовать не рекомендуется. Стоимость фабричной продукции относительно невелика, при этом она имеет очень хорошую площадь очистки, которую не достичь в изделиях, собранных дома. Если планируется организация круглогодичного водопровода, стоит купить особый компрессор для продувки его в преддверии зимы.

Даже чувствительные к морозу пластики восстанавливаются относительно легко при условии, что они изнутри сухи, как пустыня. Наличие даже незначительного количества воды в сочетании с холодом образует практически гремучую смесь, способную разорвать даже крепкие металлы.

Продувка обязательна не только для водопровода, но и для:

  • насосного оборудования;
  • труб, остающихся в неотапливаемом помещении;
  • средств внешнего автоматического полива;
  • питающего уличный бассейн трубопровода;
  • автоматизированных кормушек и поилок.

Слив открытием крана ненадежен и не отличается равномерностью. Даже долгое ожидание и скрупулезный расчет литража жидкости не позволяет быть уверенными в успехе. Иное дело, если контур продут сжатым воздухом, уверенно забирающимся в самые отдаленные уголки и вытесняющим даже единичные капли воды. Конечно, перед продувкой следует отсоединить все отопительное и сантехническое оборудование, убрать любые заглушки и открыть на полную мощность краны. Если известно, что в трубах и контуре есть засоры, их следует убрать до подключения компрессора.

Источники водоснабжения

В зависимости от характера источника водоснабжения будет различаться способ монтажа водопровода. Ниже мы подробно рассмотрим наиболее популярные варианты.

Централизованный водопровод

Этот вариант является самым легким, поэтому с ним справится даже неопытный строитель. Однако он возможен лишь в том случае, если напор воды в трубах довольно сильный, иначе потребуется купить насос или обдумать альтернативные варианты обеспечения дома водой.

Для создания централизованного водопровода применяются трубы и комплектующие для их соединения – фитинги. Прокладка осуществляется по довольно простой схеме и не требует от работника специальных навыков. Вам нужно лишь выкопать траншею, положить в нее трубы и подвести их к центральной магистрали.

Водопровод из колодца

Если на вашем участке имеется колодец, будет кощунством не использовать его «на полную катушку» и не сделать источник водопровода. Если же колодца нет, сделать его не так уж сложно. Для выкапывания шахты вам пригодится пара помощников и немного теоретических знаний.

Самое главное – выяснить глубину залегания подземных вод – она должна составлять не больше 10 м. Водопровод на даче из колодца имеет массу преимуществ, главное из которых – вы сможете самостоятельно делать ремонт и обслуживать систему, не вызывая специалистов. Плюс ко всему, содержание и уход за таким водопроводом требует минимальных усилий и затрат.

Из недостатков можно выделить ограниченное водопотребление, поэтому если на даче будет проживать семья из 3-4 человек, потребуется нечто большее, чем обычный колодец. Перед тем как приступать к работе, следует тщательно взвесить все факторы и рассчитать, сколько в среднем воды вам будет достаточно для комфортного проживания, и сможет ли колодец обеспечить вам требуемый объем. Если воды недостаточно, возможно, есть смысл углубить шахту или использовать другой источник.

Для того чтобы сделать из колодца источник, вам необходимо приобрести хороший поверхностный насос. Глубинный в данном случае использовать нерационально, однако он пригодится для другого источника – скважины.

Водопровод из скважины

Если подземные воды на вашем участке пролегают на глубине больше 10 м, лучше всего пробурить скважину, что потребует определенных затрат, поскольку услуги по бурению стоят приличных денег. Однако эта сумма окупится в ближайшее время, поскольку вы будете пользоваться своей водой, чистой и полезной. Таким образом, вы выиграете не только в финансовом плане, но и обеспечите семью здоровым питьем, насыщенным природными микроэлементами.

Поскольку бурение и обслуживание скважины обходится довольно дорого, есть смысл обсудить этот вопрос с соседями, чтобы оплатить работу в складчину на 2-3 дома. Также потребуется специальный скважинный или глубинный насос.

Пошаговое руководство по монтажу

Самостоятельное строительство водопровода требует подготовки.

Составление плана действий

В плане учитывают:

  • глубину промерзания почвы;
  • на каком расстоянии от поверхности грунтовые воды;
  • рельеф;
  • подземные коммуникации;
  • постройки на участке и его границы;
  • точки потребления (дом, баня, летний душ, полив и др.).

Рисуют план местности и профильное изображение водопровода, чтобы учитывать его уклон. Трубы укладывают на 20 см ниже глубины промерзания почвы. Намечают, где и какие фитинги понадобятся. По плану подсчитывают количество каждого вида, составляют список. Считают общую длину труб, покупают с запасом 10%.

Подготовка необходимых инструментов

Чтобы смонтировать капитальный водопровод, понадобятся инструменты, в том числе специальные. Можно купить набор сантехника или по отдельности:

  • ножницы для резки пластиковых труб;
  • ключ газовый и разводной;
  • пистолет для герметика;
  • нож, наждачную бумагу;
  • рулетку, карандаш.

Если трубы полипропиленовые, понадобится сварочный аппарат для них. Для земляных работ готовят лопату и лом. Если планируется самостоятельный монтаж электрической части, запасаются изолентой, отвертками, тестером, плоскогубцами.

Устройство водопровода

Сначала копают траншею необходимой глубины. Дальнейшие действия совершаются в такой последовательности:

  1. Устанавливают насос. Поверхностный – рядом с колодцем в кессоне, приямке или теплом помещении. Погружной опускают в скважину.
  2. Трубу водопровода подключают к насосу и укладывают в траншею. При недостаточном заглублении утепляют или прокладывают греющий кабель. Укладывают электрокабель питания.
  3. Второй конец водопроводной трубы подключают к штуцеру с 5 отводами. На его свободные выходы монтируют бак, реле давления, манометр.
  4. Перед вводом трубы в дом устанавливают запорный кран, чтобы была возможность перекрывать воду при необходимости.
  5. Проводят испытание системы, убеждаются, что нет протечек. Засыпают траншею.
  6. Монтируют внутреннюю разводку, подключают сантехнические приборы

На входе водопровода в дом устанавливают фильтр, минимум – грубой очистки. При плохом качестве полученной воды может понадобиться более тонкая очистка.

Устройство типовой водопроводной системы

Водяной насос.

В состав водопроводной системы входят отдельные элементы:

  • водяной насос;
  • трубы с запорно-регулирующей арматурой;
  • приборы контроля, регулировки давления – манометр и реле;
  • гидроаккумулирующий бак;
  • сливное устройство.

В схему могут входить накопительный бак, приборы фильтрации, нагреватели воды. В насосных станциях основные элементы расположены не по отдельности, а объединены общим каркасом.

Выбор насоса

Чтобы выбрать насос для водопроводной системы, учитывают:

  • глубину скважины, колодца;
  • потребляемый объем жидкости;
  • дебит источника;
  • напор воды.

Выпускается 2 типа насосов: погружные и поверхностные. Последние применяются только для забора воды из колодцев. Их устанавливают снаружи, они способны поднять воду с максимальной глубины 8 м. Для скважины или более глубоких колодцев этот тип помп не подходит. Разновидность поверхностных насосов – станции, работающие по тому же принципу. Это компактные агрегаты, включающие, кроме помпы, гидроаккумулятор, реле давления, манометр. Они полностью готовы к работе, настроены – требуется только подключить.

В скважины, глубина которых более 8 м, опускают погружные насосы – центробежные или вибрационные. Выглядят как длинный узкий цилиндр. Рабочий орган центробежных насосов – лопасти, которые при вращении всасывают воду и проталкивают в трубопровод. Это надежная малошумная и высокопроизводительная конструкция.

Вибрационный насос перекачивает жидкость за счет постоянного изменения положения мембраны. Это чувствительная к чистоте воды деталь – примеси песка выводят ее из строя. Поломка устраняется, но ремонт обходится дорого.

Разборная и запорная арматура

На улице устанавливают задвижки из чугуна, бронзы или кран-буксы. В помещениях – смесители, которые для улицы не подходят. Шаровые краны под открытым небом нежелательны. Они чувствительно реагируют на температурные колебания, корпус может разрушиться даже при заморозках, если в нем осталось немного воды.

Контроль давления в системе

Контроль давления в системе.

Для нормальной работы системы в ней поддерживают постоянное давление 2,5-4,0 атм. Более высокое или низкое нежелательно. Обеспечивают эти параметры реле давления и гидроаккумулятор. Они предупреждают гидроудары, а при превышении верхнего порога отключают насос.

Водонапорный накопительный бак

Вместо гидроаккумулятора возможно установить водонапорный бак. Размещают его в самой высокой точке в доме или на улице. Используют бочки или другие емкости из пластика. Для летнего водопровода проблем с установкой не возникает: можно устроить площадку на столбах – заодно получится душ.

Водонапорный бак для зимнего водопровода подготовить сложнее. Его необходимо спрятать в помещении, например на чердаке. Обязательна надежная теплоизоляция из пенопласта или минеральной ваты. Нужна хорошая крышка, иначе мелкие частицы утеплителя попадут в водопроводную систему.

Как организовать канализацию для утилизации воды

Организовать канализацию.

На даче необходимо сооружение автономной канализации. Выгребная яма не решает проблему – она не отвечает санитарным нормам, соответствующие службы могут запретить пользоваться.

Сооружают септик, в котором вода очищается несколькими способами: механическим и анаэробными бактериями. Строят минимум 2 резервуара. В первом стоки отстаиваются, тяжелые фракции падают на дно. Немного осветленная жидкость перетекает во вторую емкость без дна, откуда фильтруется в почву.

Сливной клапан для консервации системы

Для ремонта или при длительном отъезде из системы сливают воду. Для этого служит сливной клапан, который устанавливают в нижней точке после насоса. Когда помпу отключают и открывают клапан, вода под уклоном движется по трубе обратно. В глубоких скважинах и колодцах устанавливают в обход основного трубопровода байпас и обратный клапан.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
