Монтаж водопровода
Монтаж водопровода необходимо начинать от стояка – водопроводной трубы основной системы водоснабжения. Поэтому важный момент монтажа – это соединение пластиковой трубы с трубой металлической, которая относится к основному стояку дома.

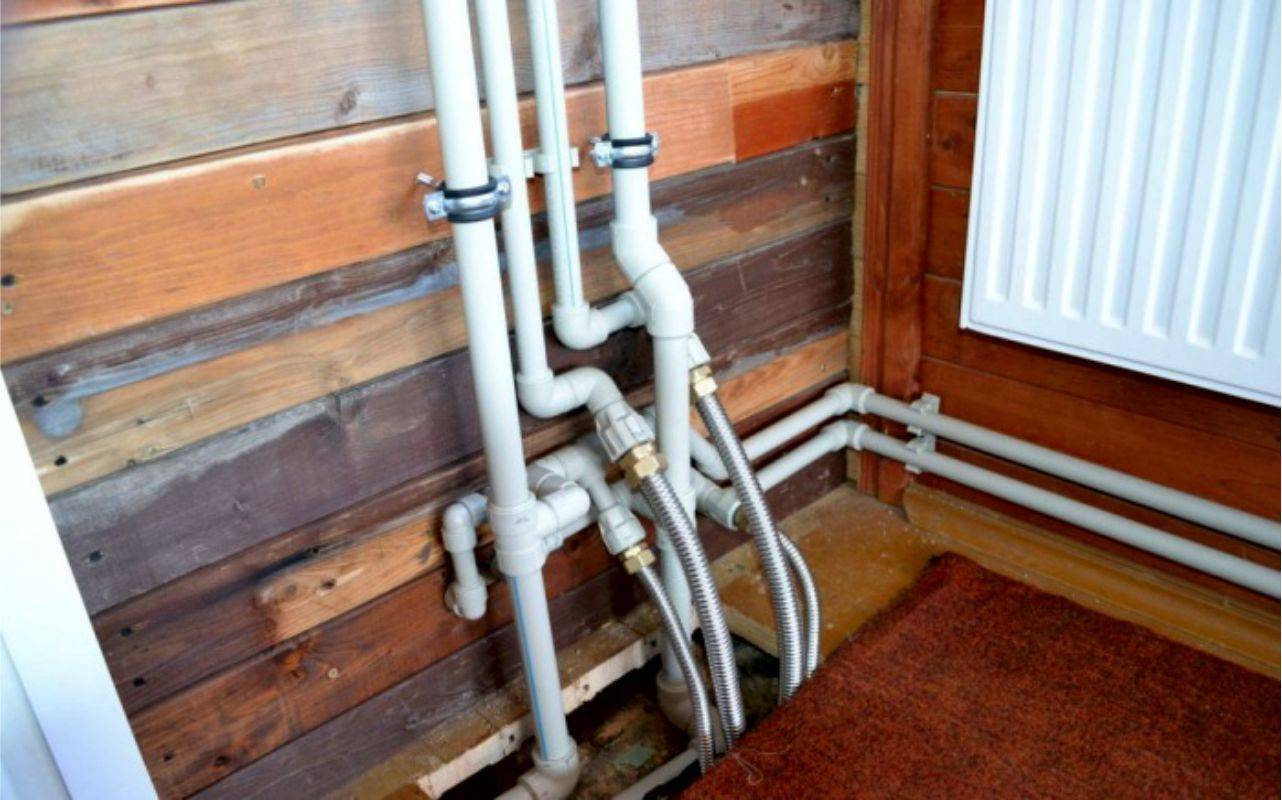

Соединение пластиковой водопроводной трубы с металлической
Для соединения металлической и пластиковой деталей необходим специальный переходник, одна сторона которого гладкая – для пластика, а вторая – с нанесенной резьбой – для металла.
Специальный переходник с резьбой для металла и гладкой муфтой для пластика
Подобные фитинги имеют стандартные размеры и подбираются легко.
Если пластиковые трубы для водоснабжения будут соединены с резьбой запорного шарового крана или на трубе, где уже есть подходящая резьба, то достаточно обеспечить непроницаемость будущего соединения – герметизацию.
Совет: Если на металлической трубе водопровода резьба кажется ненадежной, то необходима новая резьба.
Для герметизации лучше походит пакля (для большего эффекта его можно пропитать краской или олифой). Лента фум нередко подвергается критике, поэтому её советуют не все специалисты.
Последнее – приварить гладкую часть специального фитинга к полипропилену или соединить её при помощи фитинга – к металлопластику.
Сборка водопровода труб из пластика похожа на детское конструирование, но только с большей долей ответственности, поэтому постоянно необходимо сверяться и со схемой, подготовленной заранее, и с размерами каждого участка трубы.
Первый шаг одинаков как для работы полипропиленом и сваркой, так и для соединения металлопластиковых частей при помощи металлических фитингов.
Для начала необходимо отрезать 1-2 части трубы, примерить их относительно друг друга и относительно схеме на стене в целом.
Совет: Прежде чем воспользоваться ножницами для разрезания пластиковых труб, необходимо проверить длину и размеры каждой части трубы, обязательно учитывать те миллиметры и сантиметры, которые будут вставляться в фитинг и другие соединительные части кранов и счетчиков.
Для разрезания можно пользоваться и ножовкой, но ножницы для пластиковых труб упростят работу, так как позволяют осуществлять резку точно под углом 90 градусов и без нарушения покрытия, а это важно для качественного соединения как при сварке, так и при соединении при помощи фитингов

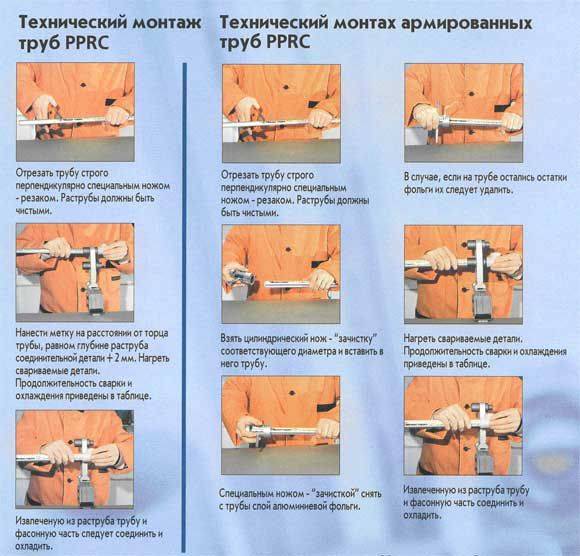

Сварка полипропиленовых труб
1.Подготовить аппарат, выбрать нужную насадку, надеть термозащитные перчатки.
Если никогда не работали с сварочным аппаратом, стоит потренироваться в соединении разных деталей, в том числе угловых, на отрезках, небольших участках «на черно».
2. Сварка полипропиленовых труб начинается с отчистки и выравнивания среза, это обычно не требуется, если для разрезания используются ножницы для резки пластиковых труб.
Сварка полипропиленовых труб
3. Когда сварочный аппарат нагреется, необходимо вставить фитинг и трубу почти до упора (2-3 мм желательно оставить) в разогретую насадку. Время, необходимое для нагревания полипропиленовых частей, зависит от аппарата и диаметра трубы.
4. Аккуратно вынуть части из насадки, плавно и ровно соединить их друг с другом, держа 5-10 секунд.
Соединение металлопластиковых труб при помощи фитингов
1. Для соединения труб из металлопластика сначала используются гайка и зажимной хомут фитинга: они одеваются на трубу,
2. Необходимо развальцевать трубу – расширить, отчистить её края (специальным калибратором).
3. Одеть трубу на патрубок (штуцер) фитинга и выровнять детали.
4. Уже надетые гайку и зажимной хомут начать закручивать на штуцер фитинга до характерных звуков потрескивания. Резких движений и нажима допускать в этом случае нельзя, чтобы избежать деформации трубы.
Соединение металлопластиковых через систему фитингов

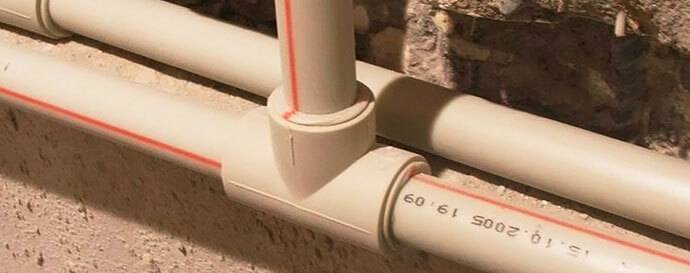

Ровная линия и четкие углы – показатель качественной сварки и надежного соединения в обоих случаях.
При работе с водопроводом из пластиковых труб нет возможности проверить герметичность соединения, поэтому важная задача на уровне проектирования и монтажа – избежать лишних соединений и изгибов. Однако сделать хотя бы один дополнительный выход для возможных сантехнических приборов желательно, и в этом месте пригодятся пластиковые заглушки, используемые для профильных труб.
Последний этап монтажа водопроводной системы – закрепить трубы к поверхности стены при помощи специальных клипс. Напомним: клипсы для трубы с горячей водой должны быть чуть свободнее – с учетом возможного расширения от высоких температур.
Вообще водопровод из пластиковых труб, изготовленный с правильным соблюдением технологии, нисколько не уступает в качестве и надежности водопровода из стали или даже меди.
Выбор материала водопроводных труб
На данном этапе необходимо определиться с окончательным выбором материалов.

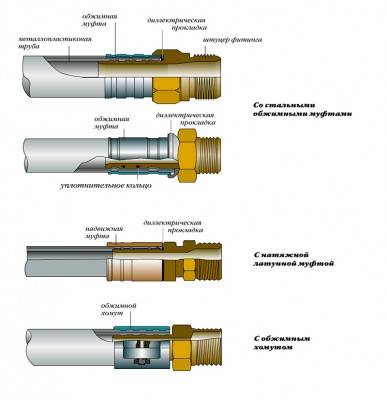

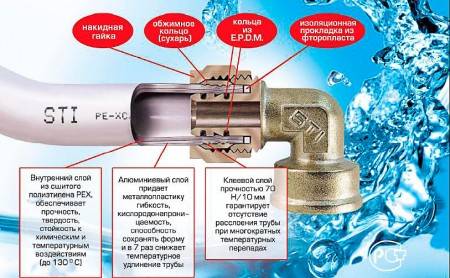

конструкция металлопластиковых труб и фитингов
Металлопластиковые трубы удобны как в системах отопления, так и при монтаже водопровода, они легко гнутся, устойчивы к ударам и температуре до +96 С. При монтаже металлопластиковых труб не нужна сварка, а используются только фитинги, поэтому система проще поддается демонтажу и переделке. Однако фитинги – это их и слабое место: специалисты отмечают возможную ненадежность крепления некоторых элементов при нарушении технологии сборки.
При выборе металлопластика, необходимо определиться и с разновидностью фитингов – с внутренней или внешней резьбой.

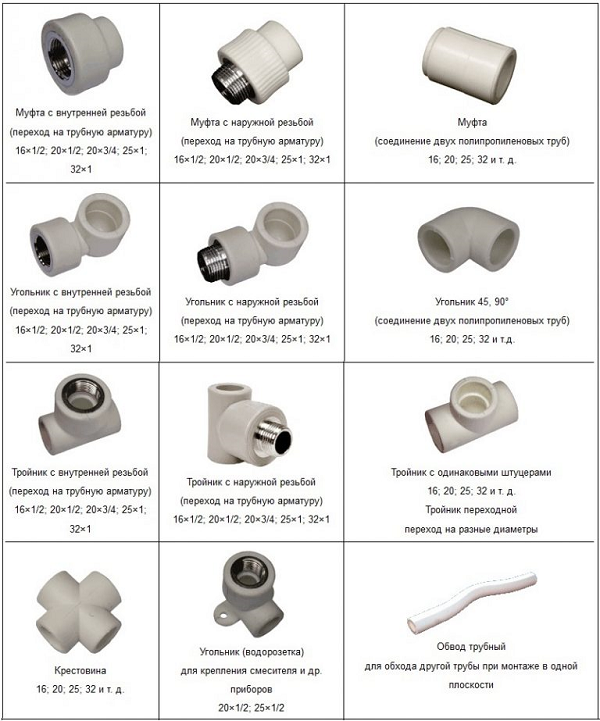

конструкция пластиковых труб и фитингов

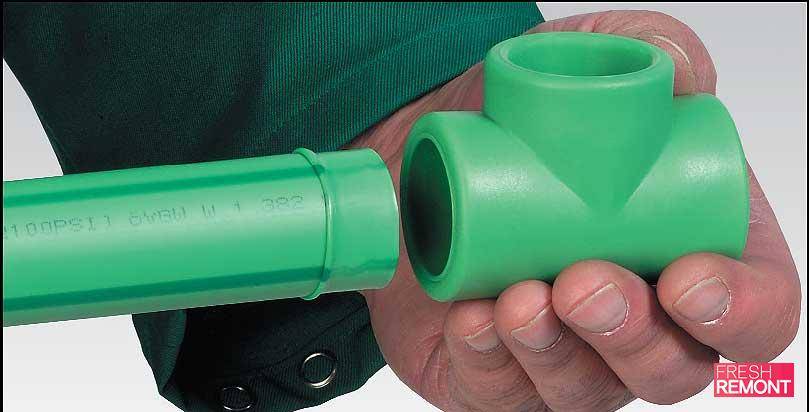

Соединение пластиковых водопроводных труб из полипропилена происходит при помощи сварки: это, с одной стороны, не допускает течи, но, с другой, – повторного монтажа и демонтажа. Ну, и конечно, для работы с этим материалом потребуется покупка специального паяльника.
Важный совет: Фитинги для металлопластика и полипропиленовые соединительные детали существенно отличаются: включая стоимость, особенности работы и заканчивая полученным результатом.
Ввод коммуникаций в квартиру
После выбора схемы и труб необходимо продумать грамотный ввод инженерных систем в квартиру
Важно, чтобы коммуникации работали эффективно

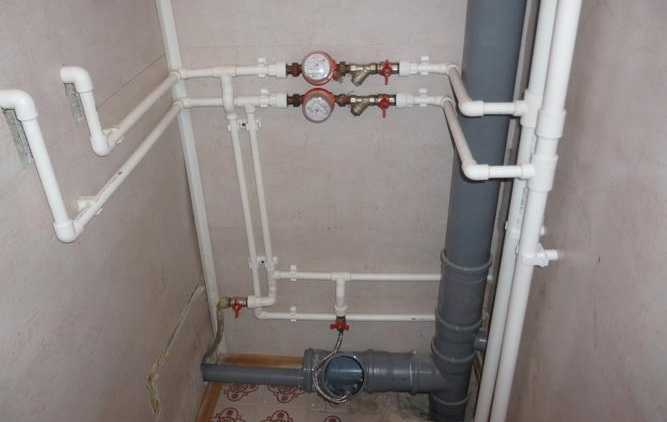

Узел ввода водопровода в квартиру
При организации ввода обязательно устанавливаются запорные краны. С их помощью всегда можно перекрыть воду в трубопроводах горячего и холодного водоснабжения. При замене труб в ванной и туалете запорные краны уже могут стоять на вводах. В этом случае нужно проверить их работоспособность.
При установке новой арматуры рекомендуется отдавать предпочтение шаровым кранам от известных производителей. Независимо от марки необходимо плавно их открывать и закрывать.
В противном случае может произойти гидроудар. Он нередко становится причиной выхода из строя сантехнического оборудования.
После запорных кранов специалисты советуют выполнить монтаж специальной системы, которая перекроет водопровод при возникновении протечек. В ее состав входят запорные управляющие клапаны.
После защиты от протечек устанавливаются фильтрующие элементы самопромывного типа. С их помощью из воды удаляются грубые примеси. При установке фильтров удастся увеличить долговечность сантехнического оборудования.
Далее, выполняется монтаж счетчиков. Потом проводится установка регуляторов потока холодной и горячей воды. Такие приборы не являются обязательными.
Однако их лучше смонтировать на объекте, в водопроводных системах которого существуют сложности с напором. После установки всех обязательных элементов ввода выполняется монтаж выбранной схемы разводки.
О материале полипропилен
Производство полипропиленовых труб значительно возросло в последние годы и обогнало такие виды материалов, как поливинилхлорид и полиэтилен. Этот современный материал является синтезированным полимером из класса полиолефинов. Полипропилен создается в результате полимеризации под действием катализаторов, на выходе получают жесткий материал, который не пропускает влагу и электричество.
Полипропилен не реагирует на действие кислот, щелочей и солей, его можно растворить при очень высоких температурах только в эфире или бензоле.
Трубы из этого материала нашли применение не только для водопровода, из них делают теплые полы и отопление, так как они способны выдержать поток горячей воды до 95º. Более того, из них выполняют каркас легкой и прочной мебели для дачи и садовых участков. У нас в стране вода в централизованном водопроводе имеет средние температурные показатели, что позволяет оценить максимальный срок службы такой системы в 55–65 лет.
Важно, что современные потребители желают получить высокое качество труб по минимальным ценам. Такое стало возможным, благодаря появлению на сантехническом рынке этого чудесного полипропилена
Из полипропилена прокладывают водопроводы в собственных домах, общественных офисах, его смело можно заделывать в стену и не бояться порчи. Специальные фитинги позволяют создать единую систему без протечек. Во внутреннем пространстве трубы, благодаря исключительным свойствам полипропиленового материала, никогда не смогут образоваться заторы и наслоения солей. Это позволит долгие годы иметь хороший напор воды.

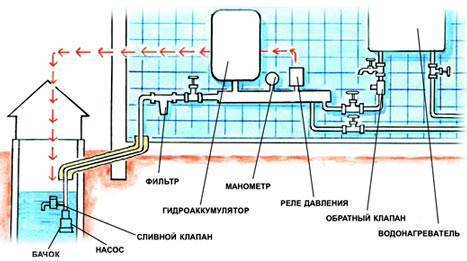

Сооружение водопроводной системы своими руками
- Для начала необходимо выбрать источник воды. Наиболее дешевый путь – это постройка колодца. Также для таких целей вполне может подойти песчаная скважина. Хотя самым лучшим методом является артезианская скважина. Срок ее службы складывает почти 50 лет.
- Летний вариант водопровода. Уже из названия понятно, что это сооружение используют только в летнее время. Эта сеть может быть разборной, и постоянной. Чаще всего для в таком случае шланги просто протягивают по земле. А для постоянного летнего варианта заготовки прячут в землю, чтобы они не мешали на поверхности. Один недостаток такого сооружения – это выдержка наклона к месту подключения основной сети. В месте расположения самой низкой точки водопровода ставят вентиль для слива, чтобы сливать жидкость на период зимы.
- Зимний вид трубомагистрали. Эта конструкция относится к капитальной системе, которую можно применять в любое время года. Для подачи жидкости устанавливают погружные насосы. Мощь такого механизма подбирается в соответствии к глубине подачи воды. Также для такого оборудования придется подключить источник питания. Кабель и водопровод разрешают сместить в одном кожухе из пластиковых заготовок для сливной трубосети. Он будет отличной защитой от замерзания и механического влияния.

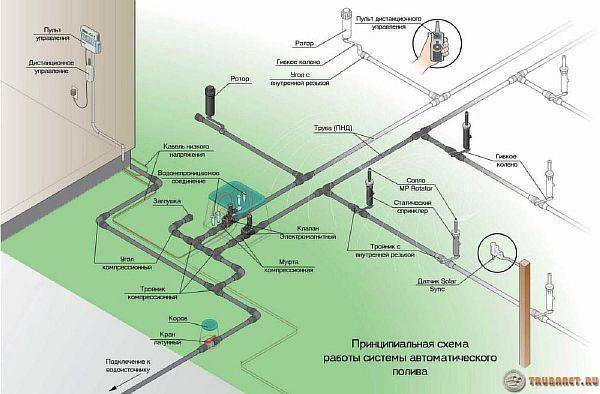

Организация полива
Водопровод для полива на даче представляет собою конструкцию первой необходимости. «Дачный» этап жизни начинается с обустройства подачи воды.
Как уже говорилось, бывают временные и постоянные системы. Но, строительство любой из них начинается одинаково – это разработка проекта.
При проектировании необходимо учитывать следующие нюансы:
- Пластиковые трубопрокатныйсартомент проводят под уклоном относительно водозаборного места.
- На поверхность их выводят только в зонах потребления.
- Использование полипропиленовых материалов позволит легко монтировать и переделывать сооружение.
- Глубина траншеи для летнего водопровода должна составлять сорок сантиметров. Под проходящими грядками это расстояние рекомендуют увеличивать, иначе трубосеть можно повредить при посадочных работах.
- Для разборного вида часто используют резиновые шланги, которые соединяют перемычками, или спецскрепками. Такое крепление дает возможность одним движением разделить или скрепить два куска водопровода.
- Расположение грядок определяет число точек потребления. Для облегчения процесса полива советуют выводить трубу не меньше, чем в пяти местах.
Конструирование водопровода для полива своими руками
Водопровод для полива своими руками создать не трудно. После разработки проекта начинают земляные работы.
При этом нельзя обойтись без установки герметичных разъемов и заземленных, защищенных от влаги розеток. Для входа трубы в помещение ставят аварийное запорное устройство. После проверки работы дачной трубомагистрали, углубления можно засыпать землей. Теперь можно переходить к монтажу внутри жилья.
Устройство внутри
Чтобы применение трубомагистрали было комфортное, нужно побеспокоиться о горячем водоснабжении.
чем отличается проточный водонагреватель от накопительного
Дачный пластиковый водопровод принесет удобство и комфорт в уровень жизни за пределами города. Современные материалы позволяют соорудить систему, которая позволит пользоваться всеми благами современной цивилизации, своими руками за короткое время. А стоимость полипропиленовых материалов не создаст больших финансовых затрат при этом.
Канализационные пластиковые трубы диаметры, цены
Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить
Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность
Весь этот букет свойств и определяет их популярность.
Пластиковые канализационные трубы делают из различных полимеров и их композиций
Виды пластиковых канализационных труб
Под общим названием «пластик» продаются изделия из разных видов полимеров:
- полиэтилен (ПЭ): высокого давления (ПВД) — для внутренней разводки канализации,
- низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность),
поливинилхлорид (ПВХ),
полипропилен (ПП)
И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.
Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).
Пример внутридомовой разводки канализации из пластиковых труб
Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.
Размеры и диаметры
Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).
Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.
Параметры канализационных пластиковых труб
Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.
Организация канализации на даче описана тут.
Как выбирать диаметр для подключения сантехнических приборов
По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.
Особенности металлических конструкций
Сегодня прокладка труб в ванной комнате практически не предусматривает чугунные и оцинкованные системы водопровода и слива. Причиной этому служит сложность монтажа конструкций. Однако канализационные коммуникации из чугуна отличает хорошая шумоизоляция и высокая износостойкость по сравнению с изделиями из полимеров.

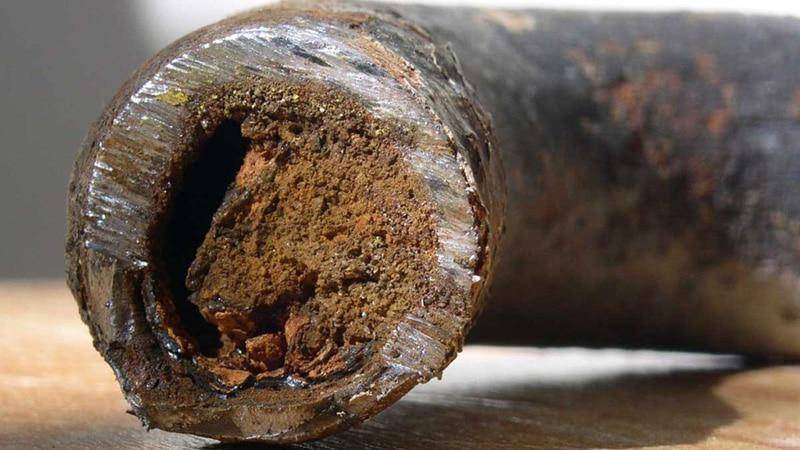

Стальные оцинкованные водопроводные конструкции полностью проигрывают пластиковым аналогам. Они подвержены воздействию коррозии при длительной и интенсивной эксплуатации. Кроме того частой проблемой таких изделий становится образование налета внутри трубы.
Металлические трубы проигрывают пластиковым, так как последние не подвержены коррозии
Соединить же металлические изделия можно только с помощью сварочного аппарата, что не всегда возможно в домашних условиях.
Установка водопровода из ПНД
Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.
Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД – полиэтилен низкого давления.
Технология производства ПНД-труб такова:
- Расплав полиэтилена выдавливается через матрицу необходимого размера.
- Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
- После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
- Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.
Трубы из ПНД, бывают нескольких видов
- Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
- Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
- Средние, маркировка «С», рабочее давление до 8 атм.
- Тяжёлые – «Т», способные выдержать до 10 атмосфер.
При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки
Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов – тройников, уголков и т.д.
Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё – из 20-25-й трубы.
Полезные советы при монтаже

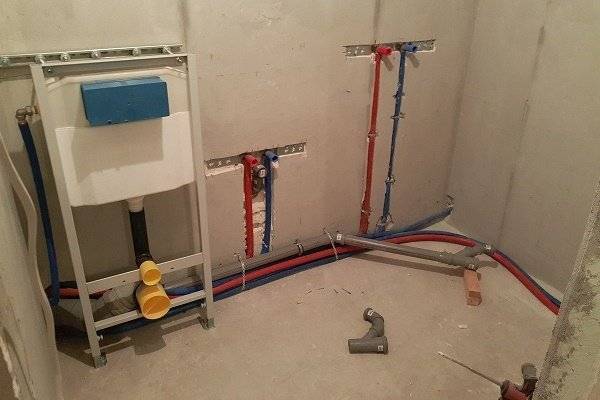

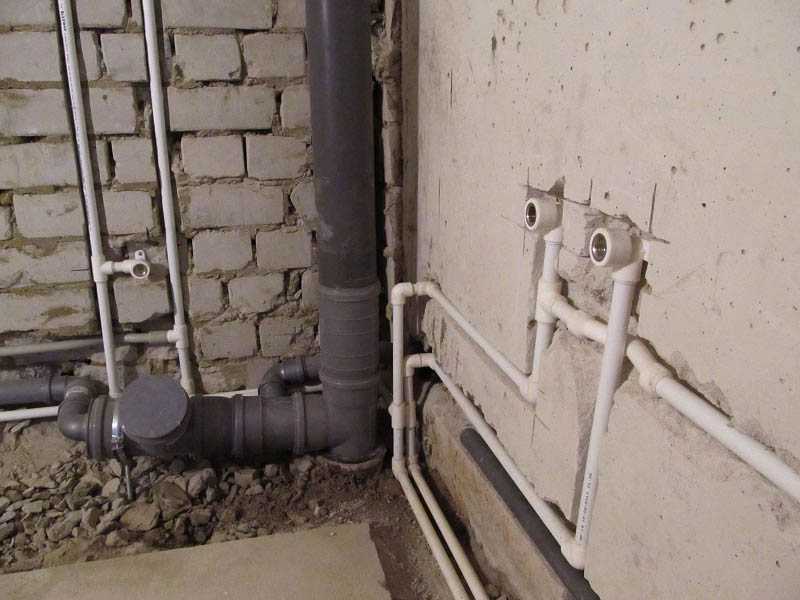

Разводка полипропиленовых труб в ванной и туалете имеет свои нюансы
Мастера советуют особое внимание обратить на запирающие краны. Поскольку это изделие подвержено значительным нагрузкам, в случае аварийного перекрытия водопровода, оно должно выдерживать высокое давление (обычно до 60 атм.) и температуру до 150 градусов
Само собой, что деталь нужно приобретать качественную и у надежного производителя.
Прокладка канализации тоже имеет свои нюансы. При демонтаже металлической вертикальной магистрали и установке пластикового аналога оптимальным вариантом будет одновременная его замена во всех квартирах по стояку. Поэтому этот вопрос лучше заранее обсудить с соседями. В противном случае возможен сдвиг системы в квартирах, расположенных выше. Лучше избежать на новой конструкции горизонтальных участков, которые будут способствовать образованию засоров и пробок.
Важно выбрать высококачественную запирающую фурнитуру от надежных производителей
Как оказалось, монтаж и подключение систем подвода и слива в санузлах не представляет особой сложности. Заранее составленный проект, выбор надежных современных материалов и правильная последовательность действий во время выполнения работ гарантируют вам успешный результат.
https://youtube.com/watch?v=8jOI8k-KkUk
Внутренняя или наружная прокладка
Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

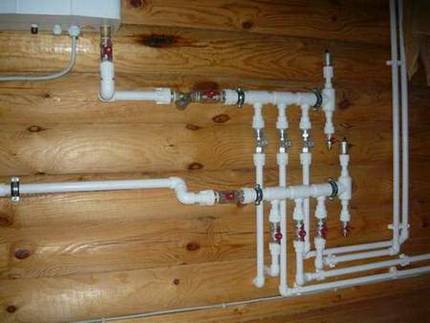

Полипропиленовый водопровод можно прятать в стены или в пол
Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.
Этап второй. Сварка полипропиленовых труб
Сварка полипропиленовых труб Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

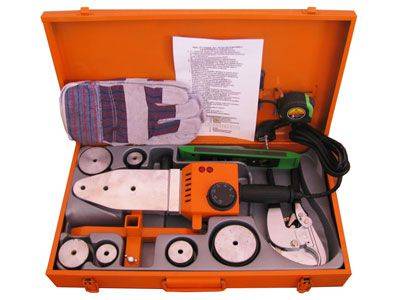

Сварочный аппарат
Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

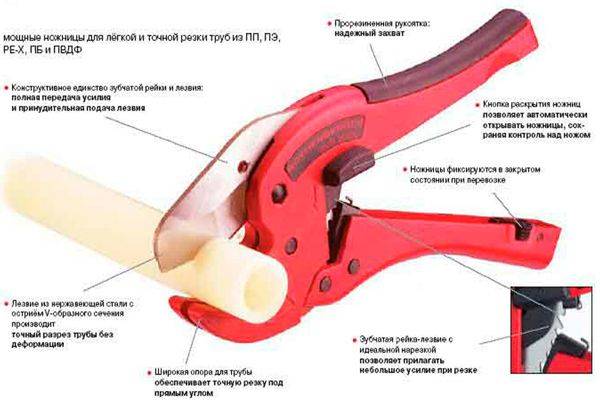

Ножницы для резки полипропиленовых труб
Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.
Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.
Ошибки при сварке полипропиленовых труб встык
Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.
Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

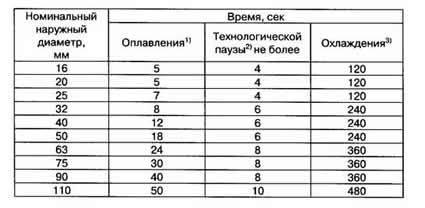

Таблица технологической паузы
Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.
Процесс сварки полипропиленовых труб
Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.
Сварка полипропиленовых труб Сварка полипропиленовых труб
Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.
Изготовление сварочного аппарата
Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:
- термальную пасту для компьютеров;
- утюг старой модели;
- болт, шайбу к нему;
- электрическую дрель;
- гильзу (насадку) нужного диаметра.
Паяльник для ПП труб из старого утюга
Последовательность действий должна быть следующей.
Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.
Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.
Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.
Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.
Дальнейшая технология пайки идентична описанной выше.
Материал для вентиляции
Вентиляционные трубы обеспечивают поступление свежего воздуха внутрь помещения, и отвод отработанного: их прочность в данном случае не является главным критерием. Главное, что эти изделия были легкими, так как их довольно часто поддерживают только перегородки или подвесные потолки.
Жилые помещения оснащаются трубами диаметром 100 или 125 мм, промышленные системы потребуют предварительного расчета. По форме сечения такие изделия могут быть квадратными, круглыми, овальными или прямоугольными. В процессе установки используется метод раструба, поэтому сварочный аппарат не потребуется.
3 этап. Демонтаж старого водопровода.
Если в вашей ванной комнате все еще имеется старый непригодный водопровод, то нужно заняться его демонтажем. Сделать это не сложно, если перекрыть основной водяной стояк в квартире. Но не стоит спешить и заниматься «разрушениями», лучше сделать все аккуратно, т.к. резкие движения могут повредить.
Сложнее придется в том случае, если есть необходимость менять весь водяной стояк в квартире, т.е. коммуникации «до» главного запорного крана в квартире. В этом случае без услуг ЖЭУ не обойтись, т.к. придется на некоторое время перекрывать водяной стояк в доме. Достаточно просто позвонить в вашу управляющую компанию и спросить к кому обратиться по поводу перекрытия стояка на время ремонта.
Особенности проектирование системы
Самостоятельный монтаж водопровода из пластиковых труб требует составления подробной схемы. Если за дело берется неопытный строитель, лучше попросить помощи у тех, кто уже сталкивался с подобными работами
Очень важно составить проект трубопровода так, чтобы в нем было минимальное количество изгибов и пересечений. Так же важно постараться разработать схему таким образом, чтобы протяженность трубопровода была наименьшей, а сам он был эргономичный
Начинаем выполнение проекта с выбора варианта исполнения. Подключение основной магистрали к различным сантехническим устройствам может выполняться закрытым или открытым способом. Первый вариант более сложный и потребует профессионального исполнения и очень точного расчета. Предполагается, что все трубы, которые будут убираться в стену, выполняются из единого куска, без стыков. Места соединений обязательно должны быть доступными для осмотра и профилактических работ.

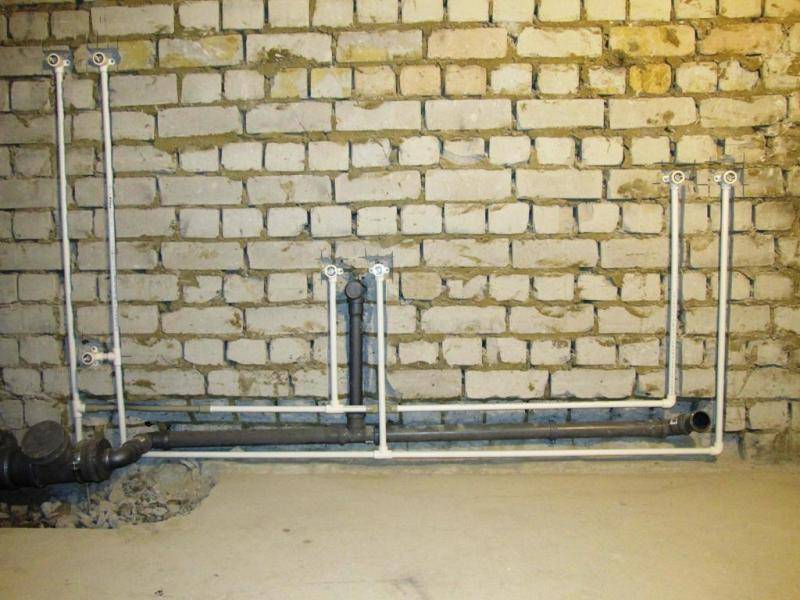

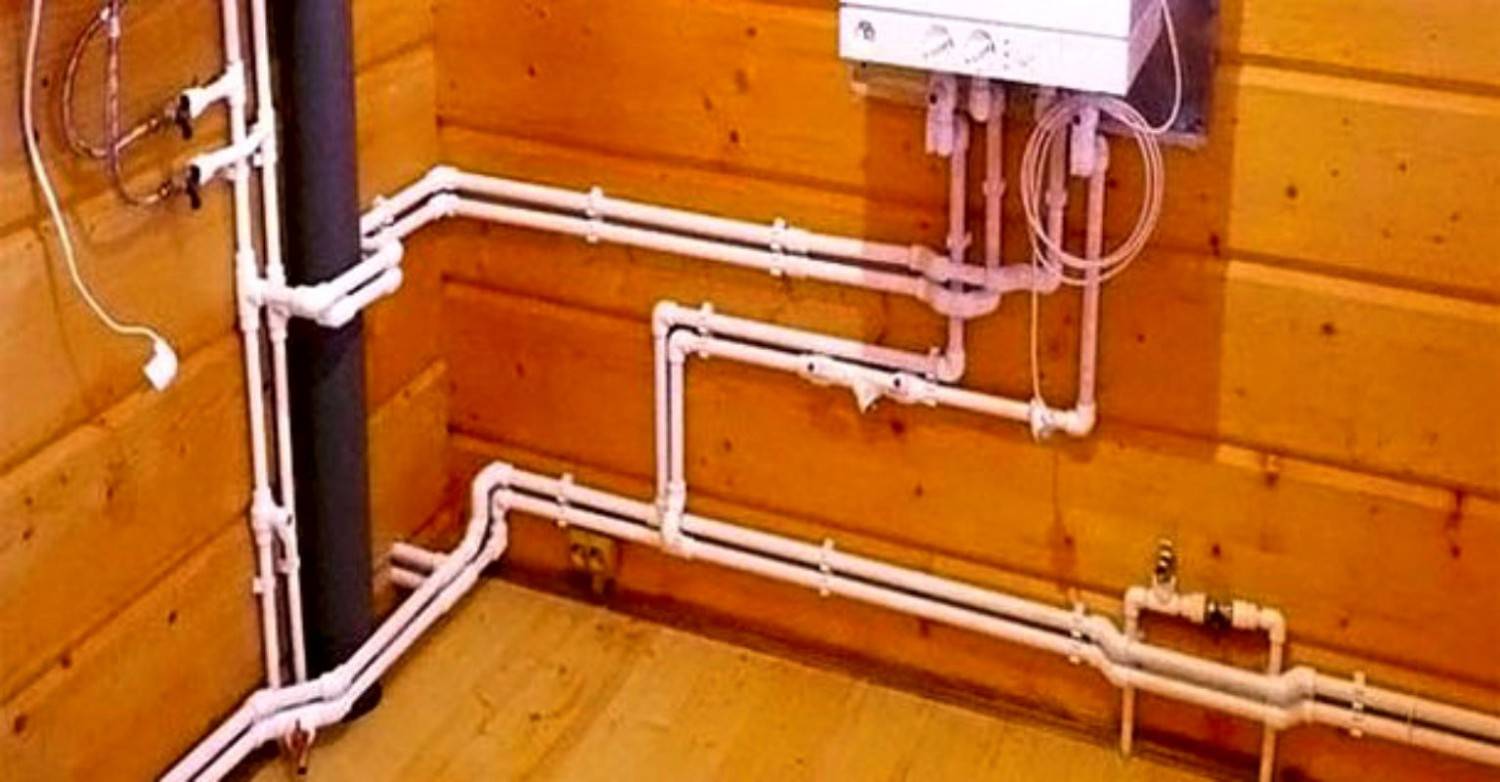

Гораздо более простой вариант – открытая разводка. Она предполагает монтаж труб в вертикальных плоскостях по углам помещения, в горизонтальных – по уровню пола. Такой метод выбирается с целью сделать разводку наименее заметной
Открытая система кроме простоты монтажа имеет еще одно важное достоинство: легкость в обслуживании и ремонте. Кроме того в случае протечки ее всегда можно будет вовремя заметить и ликвидировать
Разводка для водоснабжения может быть выполнена разными способами.

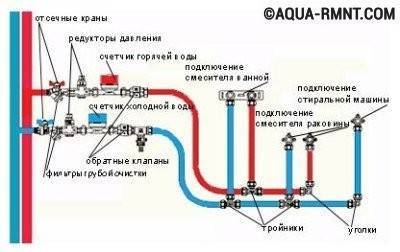

Вариант #1 — последовательная разводка
Последовательная или, как ее еще называют, тройниковая система предполагает последовательное подведение трубопровода от основной магистрали к точкам водопотребления. От стояка с вводным запорным устройством должны отходить две трубы: с холодной и с горячей водой. От них с помощью тройников организуются отводы ко всем точкам потребления. Главные преимущества такого способа – экономичность, так как используется минимальное количество материалов, и простота в монтаже.
К числу недостатков можно отнести зависимость устройств-потребителей друг от друга. То есть если водопровод из полипропилена будет организован таким способом, для отключения одного прибора придется перекрывать всю систему. Этот негативный фактор можно нейтрализовать, установив запорную арматуру на каждую ветку. Кроме того при одновременном включении нескольких точек возможны перепады давления. Тройник – достаточно объемный узел и не всегда можно найти подходящее для него место в санузле.
Последовательная разводка водопровода — самый экономичный вариант, который потребует наименьшего количества материала и минимальных денежных затрат. Однако для обслуживания одной точки водоразбора придется отключать всю систему
Вариант #2 — параллельная или коллекторная система

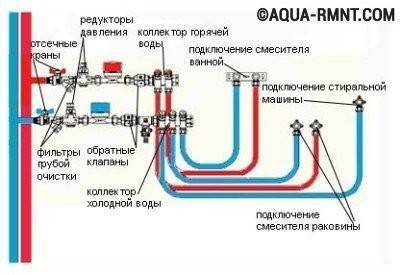

Параллельная разводка предполагает наличие в конструкции коллектора, устройства с единственным вводом и несколькими выводами, их количество соответствует числу точек водопотребления. Каждый водоразбор подключается к индивидуальному выводу. Достоинства такой системы очевидны: для обслуживания и ремонта нет необходимости отключать всю систему. Вода распределяется равномерно на все точки потребления, поэтому даже в момент перепадов давления все приборы получают одинаковое количество воды.
Все приборы управления системой собраны в одном месте – в коллекторном шкафу. Есть возможность поставить на выходы приборы учета или регулятор давления для обеспечения заданного напора воды в конкретное сантехническое устройство. Недостатки – большое количество разводок и, как следствие, более высокая стоимость системы, трудоемкость монтажных работ.
Параллельная разводка требует наличия коллектора, устройства с одним входом и несколькими выходами. Их количество соответствует числу потребителей воды. Наличие коллектора дает существенные преимущества системе
4 этап. Монтаж нового водопровода
Пример выполнения сварки трубы с фитингом на стенде
Итак, приступаем к самой интересной части всей этой «эпопеи». Заранее подготовьте все необходимые инструменты, запаситесь удлинителем(если он может пригодиться) и конечно же терпением. Монтаж водопровода удобнее всего выполнять вдвоем с напарником. Но если привлечь к работе в доме не кого, вполне можно справиться и своими силами.
На втором этапе этой статьи мы определились, что лучший вариант для водопровода — пластиковые трубы, которые придется соединять при помощи специального аппарата для сварки пластиковых труб(утюга).
- Для начала нарежьте пвх трубы для начального этапа сборки водопровода и подготовьте необходимые фитинги и краны. Монтаж водопровода стоит начинать «от стояка».
Очень важно учесть при нарезке труб, что какая-то часть трубы будет вставляться в фитинг(удлинитель или уголок). Поэтому заранее, при помощи линейки измерьте насколько труба входит в фитинг и с учетом этого отрезайте трубу(обычно это 4-5 мм)
Тут действует основное правило домашних мастеров — «Семь раз отмерь один раз отрежь». Спешка может привести к отклонению размеров от плана.
Сварка пластиковых труб «утюжком»
Тщательно ознакомьтесь с инструкцией к вашему сварочному аппарату(утюжку), т.к. некоторые особенности каждого из них могут отличаться. Соберите аппарат согласно инструкции, установите насадку нужного размера(в зависимости от диаметра используемых труб).
Для тех, кто не любит читать инструкции, мы подготовили видео:
2. Зачистите концы свариваемых труб от грязи и стружки(если резали трубу ножовкой по металлу). Срез должен быть ровным и чистым.
3. В инструкции к вашему сварочному аппарату уточните, в течение какого времени нужно нагревать соединительные части, и когда все станет понятно включайте аппарат.
4. Обязательно оденьте термозащитные перчатки(обычно они есть в комплекте со сварочным аппаратом), т.к. малейшее прикосновение голыми руками к «утюжку» даст сильный ожог.
5. Когда «утюжог» нагреется до нужной температуры(обычно на это укажет индикатор), в одну руку берите трубу, а в другую фитинг. Одновременно с двух сторон вставляйте трубу и фитинг в разогретую насадку почти до упора(оставьте пару миллиметров) и выдерживайте необходимое время. Время может отличаться в зависимости от мощности «утюжка» или диаметра полиэтиеновой трубы. Обычно нужно держать от 5-ти для 25-ти секунд.
6
Когда пройдет обозначенное время и пластиковые части достаточно нагреются, аккуратно вынимайте трубу и фитинг из насадки и сразу же осторожно вставляйте трубу в разогретое отверстие фитинга. Старайтесь сделать это как можно ровнее
Подержите в таком положении трубу и фитинг 5-10 секунд, чтобы пластик успел «схватиться»
Тут важно отметить, что если фитинг выполнен «углом», учитывайте во время сваривания в какую сторону у вас будет смотреть угол
Сварка пластиковых труб прошла успешно. Такое соединение не протекает, просто потому что оно сварено и стало единым целым.
Так, двигаясь от начала стояка до конечных сантехнических приборов или кранов производите соединения труб при помощи фитингов
Не спешите, важно чтобы соединение хорошо сварилось и было ровным. Смонтировать такую систему водопровода своими руками довольно просто и одновременно надежно
Если вы заранее продумали дизайн ванной комнаты с фото и подробной сметой, заранее стоит позаботиться о том, чтобы скрыть водопроводные трубы за гипсокартоновыми стенами или в специальных коробах. Таким образом дизайн-проект не будет нарушен белыми и довольно приметными для человеческого глаза трубами.
Вот таким образом и происходит монтаж труб водопровода в ванной комнате. Хотя эту инструкцию можно использовать для любых других целей, к примеру монтажа отопительной системы.
