Водостоки Аквасистем из цинк-титана
Цинк-титан – инновационный сплав металлов на основе цинка (его содержание составляет более 99%). В качестве дополнительных компонентов используются медь и алюминий, обеспечивающие высокую пластичность материала, а также титан, улучшающий антикоррозионные свойства. Уникальный набор эксплуатационных характеристик (прочность, удобство обработки, устойчивость к возникновению ржавчины, экологичность) делает цинк-титан востребованным при изготовлении кровельной продукции и водосточных систем. При взаимодействии сплава с окружающей средой на поверхности образуется тонкий слой патины, которая обеспечивает естественную защиту от внешних воздействий. Прогнозируемый срок службы водостоков, изготовленных из цинк-титана, составляет не менее 100 лет. При этом трубы, желоба, аксессуары и крепеж в процессе эксплуатации не потребуют серьезного ремонта, дополнительного ухода и покраски.
Сравнительный анализ различных типов полимерных покрытий
| Свойства | GreenCoat Pural BT | РЕ | НВР | Plastisol |
| Общая толщина покрытия (мкм) | 50 | 25 | 50 | 100 |
| Толщина защитного полимерного слоя (мкм) | 30 | 19 | 42 | 93-95 |
| Толщина грунтовки (мкм) | 20 | 6 | 6-8 | 5-7 |
| Устойчивость к выцветанию | отличная | удовлетв. | отличная | удовлетв. |
| Устойчивость к загрязнению | очень хорошая | удовлетв. | очень хорошая | удовлетв. |
| Защита от коррозии | отличная | хорошая | отличная | хорошая |
| Устойчивость к появлению царапин | отличная | хорошая | отличная | отличная |
| Максимально допустимая температура эксплуатации (°С) | 100 | 90 | 90 | 60 |
| Минимально допустимая температура эксплуатации (°С) | -60 | -60 | -60 | -60 |
Сравнительные характеристики водосточных систем
| Сравнительные показатели | Металлический водосток | ПВХ водосток |
Устойчивость к механическим воздействиям | хорошо | удовлетворительно |
Устойчивость к перепаду температур | отлично | удовлетворительно |
Устойчивость к коррозии | отлично | отлично |
Устойчивость к ультрафиолетовому излучению | отлично | удовлетворительно |
Устойчивость к неблагоприятным воздействиям окружающей среды | хорошо | хорошо |
Линейное расширение материала | небольшое | большое |
Легкость монтажа | + | + |
Необходимость использования герметизирующих средств | – | + |
Наличие температурных ограничений при осуществлении монтажа | – | + |
Таблица совместимости металлов
Al | Cu | St | Zn | Pb | VA | |
AI | • | – | • | • | • | • |
Cu | – | • | – | – | • | • |
St | • | – | • | • | • | • |
Zn | • | – | • | • | • | • |
Pb | • | • | • | • | • | • |
VA | • | • | • | • | • | • |
• совместимы
– несовместимы
Al – алюминий
Zn – цинк
Cu – медь
Pb- свинец
St – сталь
VA – нержавеющая сталь

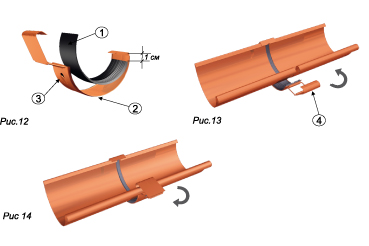

Монтаж соединителей
Соединители делают всю конструкцию водосточной системы Aquasystem более жесткой. Это, в частности, обеспечивается элементом жесткости. Он устанавливается в завитки соседних желобов (в каждый завиток элемент должен войти примерно на середину длины). Далее устанавливается резиновый уплотнитель. Его устанавливают ребристой поверхностью кверху, между уплотнителем и краем соединительного элемента должно остаться расстояние около 1 см. Замок, расположенный на пряжке, отгибается на 60-90°. Соединительный элемент накидывается противоположной от пряжки стороной на задний борт желоба. Далее соединительный элемент выравнивается на уровне стыка таким образом, чтобы края соседних желобов находились в 1-1.5 мм друг от друга. Это нужно для компенсации температурных расширений материала желобов. Далее пряжка подтягивается к желобу, после чего ранее отогнутый замок возвращают в исходное положение и защелкивают. Инженеры компании «Евромет» напоминают, что при выполнении такого соединения необходима установка дополнительных крюков. Их располагают в 10-15 см от краев желобов на всех стыках.
Крюки для установки желобов
Для крепления желобов водостока используют крюки двух основных типов: длинные и короткие. Их устанавливают по-разному.
Длинные или удлиненные крюки устанавливают до того, как будет уложен кровельный материал. Крепление выполняется к стропилам либо к сплошной обрешетке с определенным шагом. Если вы устанавливаете стальной или цинк-титановый водосток, шаг составляет 50-90 см. Для водосточных систем из меди он равен 30-60 см. Дополнительно точки установки предусматриваются на стыках и концах желобов, а также в местах монтажа угловых элементов.
Для монтажа рекомендуется использовать саморезы. Если устанавливается медный водосток, саморезы должны быть анодированными или выполненными из нержавеющей стали.
Для того, чтобы вода по желобам стекала к стоякам, крюки устанавливают так, чтобы обеспечить общий уклон. Он должен составлять 2 мм на 1 м водосточных желобов. Чтобы обеспечить уклон, первый и последний крюки устанавливают с вертикальным смещением. Например, для линии желобов длиной 10 м смещение будет составлять 2 см (10*0,002=0,02 м=2 см). Если со стороны одного и того же кровельного ската будет установлено два стояка, верхняя точка желобов определяется по центру между ними, и вертикальное смещение крюков рассчитывается от нее.
До того, как приступить к монтажу крюков водосточной системы Аквасистем, проведите все измерения и разметьте точки установки с учетом шага между крюками и вертикального смещения.
До установки каждый крюк нужно подготовить, загнув его с помощью полосогиба. Гибка выполняется с учетом углов наклона ската кровли и монтируемого желоба. Последний должен быть наклонен так, чтобы его задний (ближний к стене) край находился на 6 мм выше ближнего к стене края. Разметив с учетом этих требований линию сгиба, ось полосогиба совмещают с ней. Изогнутые крюки обязательно примеряются к скату кровли. Если необходимо, сгиб можно скорректировать. Чтобы выставить нужный угол для всех крюков под одним скатом, первый правильно согнутый крюк ставят в полосогиб, опускают рукоятку и закручивают винт. После завершения гибки начинают монтаж.
Первыми устанавливают крюки, расположенные в начале и конце размеченной линии. Их соединяют строительным шнуром или бечевкой, формируя линию уклона. При установке промежуточных крюков эта линия используется как ориентир. Закрепляя крюки, следите, чтобы край ската не выступал над будущим желобом дальше, чем на 1/3 его ширины.
Короткие крюки можно крепить после обустройства кровли. Их монтируют на лобовую доску или на торцевые части стропил. В целом монтаж проводят так же, как описано выше.
Универсальные крюки применяются и как короткие, и как длинные. Если вместо длинных устанавливаются универсальные крюки, дополнительно могут потребоваться специальные удлинители. С их помощью можно изменять степень уклона желобов в пределах 5 см. В остальном монтаж проводится стандартным образом.
Преимущества и недостатки водосточных систем Аквасистем
Водосточные системы из различных материалов имеют свои плюсы и минусы в применении. Основными преимуществами конструкций марки Аквасистем, которые изготовлены из меди, являются:
- Долгий срок службы – производитель дает гарантию на все комплектующие 30 лет.
- Высокая прочность и надежность медных водостоков.
- Патина, образующаяся на поверхности таких деталей, является хорошей защитой от внешних атмосферных воздействий.
- Для изготовления всех комплектующих применяется только высококачественный металл.
- Использовать водостоки Аквасистема можно при температурных режимах от -60 до +120 градусов. Это позволяет монтировать их в любой климатической зоне.
- Красивый внешний вид конструкции дополняется декоративными элементами.
- Медные водостоки не требуют сложного обслуживания.
- Благодаря высокому качеству всех деталей нет необходимости герметизировать места их стыковки, так как зазоры при соединении не образуются.
Из недостатков таких конструкций можно выделить следующие моменты:
- Цены водосточных систем Аквасистем из меди значительно выше, чем на аналоги из пластика, стали или алюминия.
- Конструкция несовместима с некоторыми видами кровельных материалов.
- Крепление медных элементов нельзя осуществлять при помощи стальных или алюминиевых метизов.
13. Монтаж универсальных крепежных комплектов
Крепеж, предназначенный для фиксации водосточной трубы на стене дома, подходит для различных фасадных материалов. Для вентилируемых и утепленных снаружи фасадов могут понадобиться дополнительные крепежные элементы (не входят в комплект).
Порядок монтажа:
- в стене делается отверстие, в которое вставляется дюбель;
- в декоративную накладку вкручивается метиз;
- метиз вставляется в дюбель при помощи ключа;
- накладка поворачивается в обратную сторону и прижимается к стене (при необходимости используется герметик);
- на метиз устанавливается гайка (закручивается на 1 см, поверх гайки должно оставаться не менее 0,5 см резьбы);
- задняя часть хомута прикручивается к метизу и фиксируется гайкой;
- водосточная труба вставляется в заднюю часть хомута;
- поверх трубы монтируется внешняя часть хомута;
- составные части хомута соединяются винтами.
Оптимальное расстояние между крепежными комплектами – 1,5 м.
14. Монтаж водосборных воронок
Отведение атмосферных осадков с крыши в некоторых случаях может осуществляться без желобов (например, при наличии ендовы). Для этого используются специальные водосборные воронки. Они монтируются с учетом специфики конструкции кровли.
В компании “Строймет” Вы можете купить водостоки Аквасистем и других известных производителей по низким ценам. Наши специалисты подробно проконсультируют Вас по любым вопросам, связанным с покупкой и монтажом водосточных систем Aquasystem. Также вы можете купить у нас современные кровельные (мягкая кровля, металлическая, натуральная и композитная черепица) и фасадные (цокольный сайдинг, виниловый сайдинг.) материалы по ценам производителей.
Монтаж углов
Существует два варианта обустройства углов водостоков Аквасистем.
- Там, где будут расположены угловые элементы, крюки снимают с крыши. Углы вставляются в предназначенные для них крюки. Далее каждый угол соединяется элементом жесткости с прямым желобом. Углы закрепляются на кровле, после чего с двух сторон каждого из них устанавливаются соединители (между прямыми и угловыми желобами).
- Также можно использовать метод жесткой фиксации. Снимать крюки при этом не нужно. Угловой элемент разворачивается в нужное положение, после чего завитки прямого и углового желобов соединяются (один вставляется в другой на 3 см). Край угла нужно уложить внутрь желоба, для чего угловой элемент поворачивают по направлению от себя. Стык обрабатывается герметиком на основе силикона. Чтобы выполнить окончательную фиксацию, используют вытяжные заклепки. Далее угол монтируют на крюки. Помимо основных стоит установить дополнительные крюки для большей надежности конструкции. На последнем этапе в точках стыка прямого и углового желобов устанавливаются соединители. Водосточный желоб, подходящий к угловому элементу с другой стороны, подводится к уже закрепленному углу аналогичным образом.
Важно! При использовании коротких крюков для крепления наружных углов нужно заранее подготовить место на лобовой доске
Критерии для выбора
Выбор подходящей системы водоотвода – непростая задача. От ее успешного решения зависит эффективность защиты здания от отрицательного воздействия осадков. Различные типы водосточных систем – как по материалу изготовления, так и по способу организации водостока – обладают собственным набором плюсов и минусов.
Купить все необходимое для водосточной системы кровли по ценам производителя можно на сайте – крупнейшего производителя строительных средств.
Для грамотного решения стоящей перед владельцем здания задачи рекомендуется использовать несколько критериев. Наиболее значимыми из них выступают:
площадь кровельного покрытия, с которого собирается вода. Влияет на диаметр желобов и водосточных труб;
материал, который используется для устройства кровли. Многие специалисты рекомендуют использовать водостоки из такого же материала, что обеспечивает хорошую сочетаемость разных системы здания;
предприятие-производитель. Не стоит приобретать продукцию неизвестной на российском рынке компании;
стоимость системы водостоков
Не стоит экономить на таком важном элементе здания, влияющем на срок службы постройки. Важно понимать, что финансовый критерий следует применять исключительно в комплексе с остальными, перечисленными выше.
Как уже было отмечено, при оформлении заказа на поставку водосточной системы имеет смысл воспользоваться данными проекта. Но даже в этом случае следует обязательно проконсультироваться со специалистом по остальным критериям, перечисленным выше. Такой подход позволит, с одной стороны, получить надежно работающую систему водоотвода, а с другой – потратить минимально возможную сумму денег.
Материал изготовления
Вынесенный в заголовок раздела признак используется для классификации систем водоотвода наиболее часто. Это объясняется тем, что именно материал изготовления определяет ключевые характеристики водостоков. К ним относятся долговечность, стоимость, надежность и т.д.
В зависимости от материала изготовления различают следующие виды водосточных систем:
- стальные. Один из самых популярных вариантов. Для защиты поверхности металла используется оцинкованное или полимерное покрытие. Плюсы – разумная цена, разнообразие, доступность;
- медные. Практичный и надежный в эксплуатации вариант водосточной системы. Отличается длительным сроком эксплуатации. Недостатки – большая масса и высокая стоимость;
- алюминиевые. Сочетают отменные эксплуатационные свойства со сложностью монтажа. В качестве бонуса – стильный внешний вид и небольшой вес. Из недостатков выделяется низкая восприимчивость к температурным перепадам;
- пластиковые. Популярный в последние годы тип водостока. Его главными достоинствами выступают: малая масса, стойкость к коррозии, удобство монтажа, сохранение первоначального внешнего вида. В числе недостатков – относительно невысокая прочность и хрупкость материала.
Инструкция по монтажу медного водостока
Количество водосточных труб определяется площадью кровельного ската. Есть правило: одна труба водостока на каждые 80-130 квадратных метров ската. Если площадь кровли 130-260 м² – потребуется две трубы. Количество водосточных труб не зависит от вида кровельного материала и формы профиля (глубины и ширины желобов на листах металлочерепицы или профнастила). Одна водосточная труба обслуживает 10 м желоба. Если длина желоба больше 10 м (но меньше 20 м), то с каждого края ставится по одной трубе. |  |
При установке медной водосточной системы расстояние между крюками – 300мм. Используют 2 вида крюков – длинные и короткие.
Наклон желоба – 2,5-5 мм на метр длины. Перед установкой длинные крюки надо пронумеровать, отметить на них место загиба и загнуть. Крепятся сначала крайние крюки, затем между ними натягивается шнур для контроля правильности установки остальных крюков. Короткие крюки монтируются также. Сначала крайние, между ними натягивается шнур, по нему прикручиваются остальные держатели. Если длина желоба больше 10 м, то его самая высокая точка – посередине. От нее идет наклон к краям, где установлены водосточные трубы. |  |
Отверстие для воронки вырезается на расстоянии 150 мм от края желоба. Края отверстия необходимо загнуть вниз – тогда воде ничто не будет мешать перетекать из желоба в воронку. Используется ножовка по металлу – это гарантирует ровные края отверстия и сохранность формы желоба. Для установки воронки надо завести ее внешнюю кромку под загиб передней кромки желоба. Прижать воронку к желобу. Гибкие лепестки воронки загнуть за край желоба. |  |
Полукруглый профиль желоба водостока Аквасистем позволяет применять одинаковые заглушки для левого и правого краев желоба. Заглушка ставится на место, прижимается и окончательно осаживается киянкой. Чтобы зафиксировать заглушку на месте, гибкий клапан на ней надо загнуть на заднюю кромку желоба. Герметичность стыка обеспечена резиновым уплотнителем – он должен быть установлен ребристой частью вверх. |  |
Желоба укладываются на держатели таким образом, чтобы передний конец крюка зашел внутрь загнутого переднего края желоба. Для фиксации на месте отогнуть гибкие пластины на крюках. Между желобами должен оставаться зазор 3-4 мм. |  |
Поставить на внутреннюю поверхность соединителя резиновый уплотнитель ребристой частью вверх (не забыть снять пленку с ребристого слоя). Приставить соединитель к стыку желобов снизу, заднюю кромку накинуть на задний борт желоба и выровнять посередине. Замок должен быть спереди. Закрыть замок. |  |
Каждый угол укладывается на два крюка-держателя. Крюк необходим и для поддержки края желоба. Угол с желобом стыкуются при помощи соединителей желобов. |  |
Во время установки медного водостока используются универсальные колена – они служат также и сливными коленами. Чтобы оформить переход водосточной трубы от карнизного свеса к стене, нужны два колена и промежуточная труба. Ее длина определяется по таблице. Стыковать эти элементы несложно – они просто вставляются друг в друга. Сливное колено должно располагаться на высоте 20-30 см от решетки ливневой канализации – чтобы вода не создавала брызг. Оно удерживается на месте хомутом-держателем. |  |
Особенность медного водостока Аквасистем – универсальные держатели труб. Они подходят для любого фасада. Последовательность крепления:
Установку медной водосточной системы можно делать и на вентилируемый фасад. В этом случае потребуется шпилька-удлинитель. Она крепится к держателю с помощью соединительной гайки. |  |
Оформить заказ
Заказать прайс-лист
10. Монтаж колен
Водосточные желоба располагаются по периметру карнизного свеса, а водосточные трубы обычно устанавливаются ближе к фасаду здания. Чтобы конструкция была максимально прочной и устойчивой, используются переходные элементы – универсальные колена. С помощью двух колен оформляется переход от воронки к водосточной трубе (при длине карнизного свеса не более 25 см). Если карнизный свес более длинный (U), потребуется дополнительная труба, которая подгоняется по длине (L) непосредственно на месте. В нижней части стояка монтируется стандартный или декоративный отвод. Места соединений колен и отвода с трубами советуем укрепить с двух сторон при помощи вытяжных заклепок (впоследствии их желательно закрасить в цвет трубы).
10 основных преимуществ водостоков Аквасистем
- Увеличенная пропускная способность (в среднем на 20% эффективнее, чем аналогичные конструкции других производителей). Глубокий желоб не только способен пропустить больше воды за единицу времени, но и предотвращает возможность ее перелива в случае ливневых дождей.
- Привлекательный внешний вид всех компонентов водосточной системы. Элегантная цветовая гамма.
- Надежная конструкция желоба позволяет выдерживать большие нагрузки. Угловые элементы выполнены из цельных металлических заготовок, без применения сварки и иных вариантов крепления.
- Абсолютная герметичность достигается за счет жестких соединительных элементов (прочность на 50% выше, чем у стандартных желобов), укомплектованных эластичными уплотнителями. Благодаря этой технологии, зазоры между деталями не образуются даже при сильных перепадах температуры (термическое расширение металла компенсируется пластическими свойствами резины).
- Удобная система соединения элементов желоба при помощи специального замка. Конструкция может многократно собираться и разбираться без снижения показателей прочности, герметичности и иных эксплуатационных характеристик.
- Большой запас прочности крепежа. Крюки, предназначенные для фиксации желоба, изготовлены из цельного металла (стали толщиной 4 мм и шириной 25 мм) и укреплены дополнительными ребрами жесткости.
- Внутреннее замковое соединение элементов трубы выдерживает сильное давление, исключая вероятность разрыва даже в самых сложных погодных условиях.
- Трубы стыкуются при помощи удобных раструбов, исключающих сужение в местах соединения. Пропускная способность одинакова на всех участках водостока.
- Прочные хомуты надежно фиксируют конструкцию на фасадах из любого материала, благодаря дополнительным ребрам жесткости и винтовому соединению. Декоративные накладки помогают конструкции органично вписываться в различные архитектурные решения, скрывая технологические отверстия и крепеж.
- Продуманная конструкция универсального колена препятствует значительному повышению уровня влажности на стыках (за счет того, что соединительные швы находятся сбоку, а не в местах стекания воды). Это позволяет существенно продлить срок эксплуатации металлических водостоков.
Сталь с защитным полимерным покрытием Пурал (GreenCoat Pural BT)
Одним из основных видов сырья для элементов водосточных систем Aquasystem является оцинкованная сталь (толщина 0,6 мм), поставляемая ведущей финской металлургической компанией Rautaruukki. Инновационное защитное покрытие «GreenCoat Pural BT» – запатентованная фирменная разработка, используемая по лицензии многими известными производителями строительных и кровельных материалов и аксессуаров. В его состав входят безопасные для человека и окружающей среды полимерные вещества – полиуретан и полиамид. Пурал устойчив к перепадам температур, механическому и химическому воздействию. Стальная продукция с таким покрытием выглядит элегантно и современно. Слой пурала толщиной 50 мкм надежно защищает поверхность изделий от коррозии, царапин, трещин и иных повреждений. Он также обеспечивает насыщенный яркий цвет элементов металлического водостока, устойчивый к воздействию солнечных лучей и атмосферных осадков.
Структура:
- сталь;
- цинк;
- пассивирующий слой;
- грунтовка;
- полимерное покрытие GreenCoat Pural BT.
Медные водостоки Аквасистем
Медь занимает особое место в строительстве. Обычно из этого металла производятся изделия премиум-класса. Медные водостоки идеально вписываются в самые яркие и солидные архитектурные решения. Они сочетают великолепный внешний вид с уникальными эксплуатационными характеристиками. Водостоки из меди устойчивы к атмосферным воздействиям, прочны и долговечны, органично смотрятся на фоне любых строительных материалов – камня, дерева, кирпича. Срок их службы может превышать сто лет.
По прошествии времени медные водосточные системы выглядят еще более эффектно, чем в начале эксплуатации. Это связано с естественными процессами взаимодействия меди и окружающей среды. В течение первых нескольких лет цвет постепенно меняется с золотисто-красного на темно-бурый. Через 1-2 десятилетия конструкция становится почти черной. На поверхности образуется благородная зеленоватая патина, которая является натуральной защитой от коррозии. Интенсивность процессов окисления зависит от особенностей климата (температурного режима, влажности, количества осадков и т.д.). Многослойная патина является естественной защитой от коррозии, значительно продлевая срок службы водостоков.
Цветовые решения водосточных систем Aquasystem
MATT RAL8017 | MATT RR32 | Белый RR20 | Зеленый RAL6005 |
Коричневый RAL8017 | Красный RR29 | Медь | Темно-коричневый RR32 |
Темно-зеленый RR11 | Серый RR23 | Цинк-титан |
Водосточные системы Аквасистем изготавливаются с использованием современного зарубежного оборудования. Их качество соответствует самым высоким международным стандартам (в том числе стандарту DIN 18461, которым в Германии регламентируется производство водосточных желобов, труб и аксессуаров). В процессе изготовления используется только лучшее сырье ведущих металлургических компаний (медь, инновационный материал цинк-титан, оцинкованная сталь с защитным покрытием GreenCoat Pural BT). Все стадии технологического процесса строго контролируются. Толщина стенок – 0,6-0,7 мм в зависимости от материала.
Продуманные инженерные решения, большой выбор аксессуаров для кровельных систем и водостоков от компании Aquasystem дают возможность реализовать любые архитектурные замыслы. Этому также способствует привлекательный внешний вид изделий и яркая палитра оттенков. Идеальная точность размеров каждого элемента водостока, прочный и удобный крепеж обеспечивают простоту монтажа и долговечность эксплуатации в любых условиях.
Эффективная водосточная система – обязательное условие нормального функционирования любого здания. При ее отсутствии конструкции кровли, фундамента, фасада испытывают интенсивное воздействие атмосферных осадков. Повышенная влажность негативно влияет не только на прочность строительных материалов (вызывая гниение, коррозию), но и на микроклимат в доме. В помещениях возникает сырость, неприятные запахи, появляется плесень и т.д. Водостоки обеспечивают своевременное отведение дождевой воды и талого снега с крыши на грунт, в канализационную систему или специальные емкости (для последующего использования в хозяйственных целях).
Современные водосточные системы не только являются частью инженерной инфраструктуры объектов недвижимости, но и способны сделать внешний облик здания более эстетичным и выразительным. По мнению экспертов компании «Строймет», металлические водостоки наиболее эффективны в условиях российского климата, а срок их эксплуатации значительно превышает ресурс пластиковых систем. Использование защитного полимерного слоя позволяет добиться максимальной долговечности.
Компания «Aquasystem» изготавливает водостоки 2-х типоразмеров. В малой водосточной системе диаметр труб – 9 см, диаметр желобов – 12,5 см. В большой водосточной системе диаметр труб – 10 см, диаметр желобов – 15 см.
