Монтаж водосточного желоба своими руками
Данную процедуру можно доверить профессионалам, но поскольку Вы уже введены в курс дела и ознакомлены с особенностями этого элемента, вполне реально возглавить этот процесс самому.
В особо сложных ситуациях, потребуется оформлять заказ деталей и для этого понадобятся чертежи.
Приведем пример монтажа канала компании Murol. Все требования и нормативные данные взяты со СниПов и ГОСТов.
В первую очередь, нужно уделить внимание установке держателей. Для этого необходимо определиться с диаметром кронштейна. Для этого необходимо определиться с диаметром кронштейна
Для этого необходимо определиться с диаметром кронштейна.
Условие следующее — эта величина должна быть немного больше, чем размер окружности желоба. Интервал между крюками до 90 см, если же конструкция металлическая, тогда показатель можно увеличить до 1,2-1,5 м. Также не помешают вспомогательные крепления на углах.
Установка кронштейнов
На следующем этапе выбираем уклон. Оптимальный уклон желоба водостока на 1 метр составляет примерно 1-2 мм. Есть еще такой вариант — установите кронштейны водосточного желоба по углам, второй должен быть ниже. Затем возьмите веревку и натяните между держателями.
Благодаря такому не хитрому действию, Вы получите четкую линию для крепления остальных кронштейнов.
ВАЖНО! Некоторые виды кровли могут предусматривать больший наклон. После фиксации крюков переходим к воронкам
Их количество зависит от площади крова (до 10 метров — 1, дальше больше)
После фиксации крюков переходим к воронкам. Их количество зависит от площади крова (до 10 метров — 1, дальше больше)
Кроме того в этом вопросе обращайте внимание на угол склона
Срез крыши должен выходить на центр (не дальше) воронки, иначе водные стоки просто будут литься через края и на стояк будет направляться малая доля. Не лишними в конструкции станут и заглушки, которые сократят вероятность протекания до критического минимума.
Шаг установки кронштейнов
При желании или необходимости возможно создание специальных поворотных элементов. Благодаря этим вспомогательным деталям существенно уменьшиться площадь отводной системы.
В подобных условиях особенно пригодятся тройники и колени, которые будут обеспечивать распределение стоков и превратят его в слаженный и эффективный процесс. И в завершении устанавливается финишное колено.
Установка желоба
Собственно, процесс монтажа не совсем простой как кажется. Браться за это дело самому или обращаться к специалистам — дело за Вами, а с нашей стороны необходимая помощь оказана.

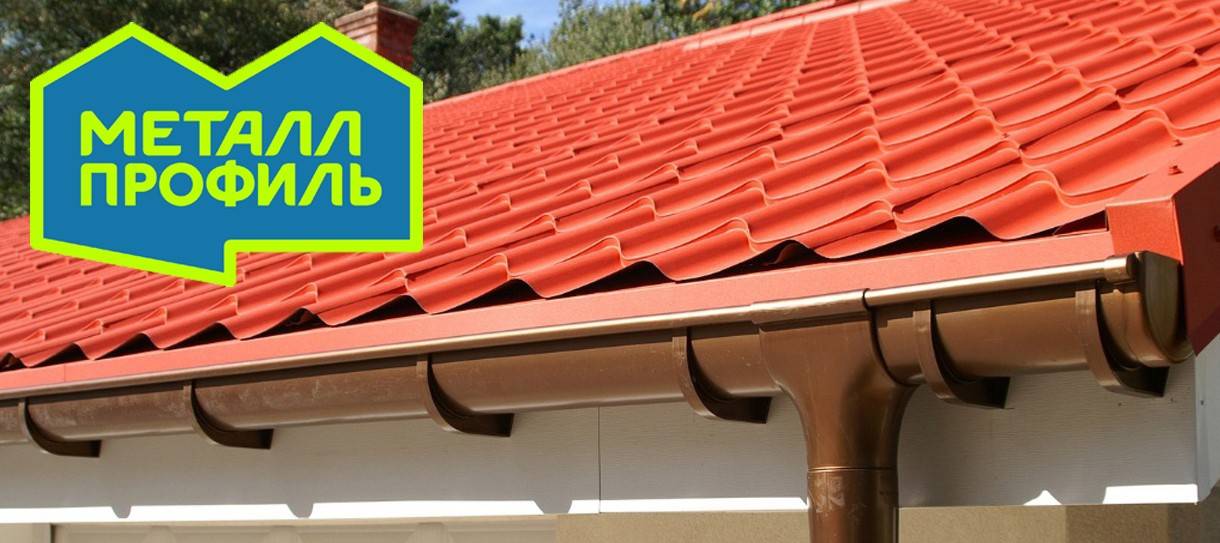

Монтаж водосточной системы Металл Профиль Модерн

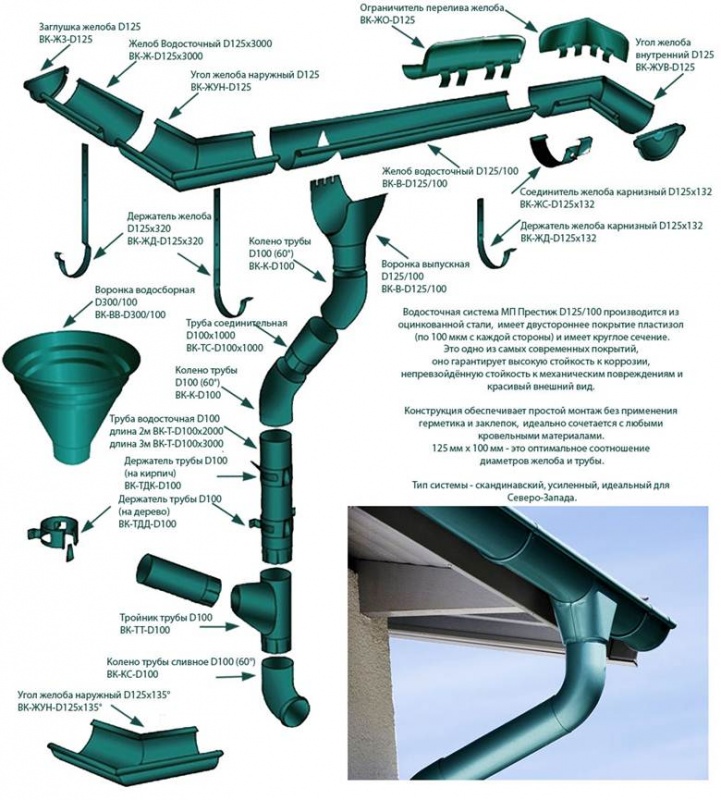

Комплектация водосточной системы МП МОДЕРН
При монтаже системы водостоков Металл Профиль Модерн специалисты компании “Вестмет” советуют придерживаться следующих рекомендаций.
Монтаж держателей
Важно! Установку держателей желобов выполняют до укладки кровельного покрытия и монтажа карнизов. Держатели крепятся к обрешетке, на ее нижнюю доску
Предварительно места их установки намечают через каждые 40-50 см. Длину линии желобов рассчитывают так, чтобы она составляла не больше 10 м на каждый стояк на фасаде
Держатели крепятся к обрешетке, на ее нижнюю доску. Предварительно места их установки намечают через каждые 40-50 см. Длину линии желобов рассчитывают так, чтобы она составляла не больше 10 м на каждый стояк на фасаде.
Для выполнения разметки специалисты компании “Вестмет” рекомендуют использовать один из следующих двух вариантов.
1. Пронумеруйте держатели и наметьте точки их установки по номерам так, чтобы общий уклон желоба составил от 2 до 5 мм на 1 м пог. Далее подогните их полосогибом и установите.
2. Сначала наметьте точки установки первого и последнего в ряду держателей, предусмотрев необходимый перепад по высоте. Далее строительным шнуром наметьте линию уклона и выполните крепление и подгибку держателей в соответствии с ней.
Установка воронки
Если требуется, желоб укорачивают ножовкой до нужной длины.
На месте монтажа воронки в дне желоба выполняют крестообразный разрез.
Получившиеся края отгибают вниз. Другой вариант — вырезать отверстие в виде круга диаметром 4,5-5 см.
Воронку крепят заклепками и дополнительно обрабатывают соприкасающиеся поверхности с помощью герметика «Металл Профиль». Это поможет защитить стык от протечек.
Воронка — универсальный элемент, который можно использовать вместе с трубами с круглым либо прямоугольным сечением.
Расстояние от края желоба до места врезки воронки должно составлять не меньше 20 см.
Установка заглушек
Заглушки устанавливают на открытые торцы желобов. Каждую из них крепят тремя или более заклепками. На место соединения дополнительно наносят герметик.
Желоба вставляются в держатели и надежно фиксируются.
Далее устанавливают карнизные планки на обрешетку.
Соединение с угловыми элементами
Желоб имеет выполненный в виде крючка передний загиб. Его срезают на 5 см, после чего выполняется его соединение с угловым элементом так, чтобы он был вставлен на глубину среза. Соединение желобов между собой выполняется так же. На соприкасающиеся поверхности предварительно наносится герметик.
Сборка стояка водостока на фасаде
Стояк состоит из держателей (кронштейнов), труб, колена.
Для водосточной системы МП Модерн «Металл Профиль» предлагает две конструкции кронштейнов, что позволяет крепить ее на фасадах из любых материалов.
Держатели устанавливаются на всех стыках труб и в промежуточных точках с шагом до 1 м.
При установке трубы вставляют в кронштейны и крепят с помощью замков.
Для соединения установленного стояка с воронкой используется труба необходимой длины и два переходных колена.
В нижней части стояка на высоте в 30 см от поверхности земли устанавливают сливное колено.
Если устанавливается предварительно подрезанная труба и входящий при выполнении стыка край является ровным, его обжимают клещами «гофра». Это позволит вставить одну трубу в другую. Когда соединение выполнено, его фиксируют заклепками.
- Главная
- Инструкции
- Монтаж водосточной системы МП Модерн
+7 (495) 789-96-72 +7 (495) 989-98-72 (многоканальный)
Разновидности систем Альта Профиль
Серия «Стандарт» водостока Альта Профиль
Предназначается, главным образом, для дачных домов и коттеджей небольших размеров. Диаметр водосточного желоба – 11,5 см., водосточной трубы – 7,4 см. Особенностью системы является нестандартная форма желоба в виде половины эллипса, причем его края несимметричны. Это приводит к тому, при заполнении желоба в очень сильный дождь вода будет стекать на максимальном расстоянии от стены, предотвращая ее намокание и попадание влаги на фундаменты.
Серия «Элит» водостока Альта Профиль
Предназначается для частных домов с большой площадью крыши. Кроме того, допускается применение в регионах с повышенным количеством осадков. По сравнению с серией «Стандарт» обладает гораздо большей пропускной способностью и другими техническими и эксплуатационными характеристиками, в том числе гарантированным сроком работы.
Диаметр водосточного желоба – 12,5 см., водосточной трубы – 9,5 см. Конструкция имеет продольно расположенные ребра жесткости, значительно повышающие прочностные свойства и пропускную способность системы. Для увеличения герметичности предусматриваются уплотнители из резины, позволяющие не использовать какие-либо другие герметики.
Устанавливаем держатели жёлоба
Теперь, когда вы основательно подготовились, можно приступать непосредственно к установке водоотводной системы на ваш дом. Начинайте с установки крюков для водостока – правильно их называть держатели жёлоба или кронштейны. Держатели желобов бывают двух видов:
- Крепятся к обрешётке. Они устанавливаются до монтажа финишного кровельного покрытия, поскольку крепить их нужно к обрешётке.
- Крепятся к карнизу. Если ваша кровля уже готова, используйте держатель жёлоба карнизный. У него более короткий свободный конец, который пришивается прямо к лобовой доске. Его можно монтировать в любой момент, даже на готовую крышу.
Итак, установка кронштейнов начинается с расчёта уклона жёлоба. Для эффективного стока воды он должен составлять 3-5 мм на 1 м.
К примеру, ваш карниз 9 м, значит, максимальный уклон жёлоба будет составлять 45 мм.
В том случае, если длина карниза более 10 метров, рекомендуем сделать уклон желобов в разные стороны. Это нужно для того, чтобы не пришлось слишком сильно опускать один край системы.
Не забудьте, что:
- на каждые 10 м жёлоба – одна водосточная труба;
- обычные держатели жёлоба крепятся на расстоянии 600 мм, карнизные – 500 мм.
Далее на нижней доске обрешётки или лобовой доске (в зависимости от того, какие держатели вы используете – обычные или карнизные) отмечаете места креплений первого и последнего кронштейнов. Между ними натягиваете шнурок и размечаете остальные крепления. При помощи полосогиба отгибаете крюки нужной длины и прикручиваете к обрешётке. Монтировать их нужно так, чтобы нижний край кронштейна касался верёвки.
Устанавливаем держатели жёлоба
Теперь, когда вы основательно подготовились, можно приступать непосредственно к установке водоотводной системы на ваш дом. Начинайте с установки крюков для водостока – правильно их называть держатели жёлоба или кронштейны. Держатели желобов бывают двух видов:
- Крепятся к обрешётке. Они устанавливаются до монтажа финишного кровельного покрытия, поскольку крепить их нужно к обрешётке.
- Крепятся к карнизу. Если ваша кровля уже готова, используйте держатель жёлоба карнизный. У него более короткий свободный конец, который пришивается прямо к лобовой доске. Его можно монтировать в любой момент, даже на готовую крышу.
Итак, установка кронштейнов начинается с расчёта уклона жёлоба. Для эффективного стока воды он должен составлять 3-5 мм на 1 м.
К примеру, ваш карниз 9 м, значит, максимальный уклон жёлоба будет составлять 45 мм.
В том случае, если длина карниза более 10 метров, рекомендуем сделать уклон желобов в разные стороны. Это нужно для того, чтобы не пришлось слишком сильно опускать один край системы.
Не забудьте, что:
- на каждые 10 м жёлоба – одна водосточная труба;
- обычные держатели жёлоба крепятся на расстоянии 600 мм, карнизные – 500 мм.
Далее на нижней доске обрешётки или лобовой доске (в зависимости от того, какие держатели вы используете – обычные или карнизные) отмечаете места креплений первого и последнего кронштейнов. Между ними натягиваете шнурок и размечаете остальные крепления. При помощи полосогиба отгибаете крюки нужной длины и прикручиваете к обрешётке. Монтировать их нужно так, чтобы нижний край кронштейна касался верёвки.
Особенности и преимущества
По прогнозам специалистов, без водостока распад каменных стен из-за попадания воды и образовавшейся плесени наступает на 10 лет раньше обычного, у дерева — на 20. Основа дома, фундамент, разрушается в 2 раза быстрей. Для того чтоб сохранить фасадные панели от губительного влияния природных факторов применяют водосточную систему.
В новых системных водостоках реализованы передовые европейские технологии, оборудование и стандарт качественного сырья. Немецкие технологии позволяют тщательно довести технологический процесс до совершенства.
Пластик выдерживает различные виды нагрузок и все элементы высоко герметичны. Помимо вышеперечисленных качеств, продукция Деке предлагает разумные и доступные цены.
Водосточная система Docke устойчива к влиянию ультрафиолета, не выцветает, сохраняя изначальный цвет. Имеет всю палитру цветов, что позволяет подчеркнуть контуры строения.
Выдержка температурного режима от +50 до -50 гр. Водосток рассчитан на воздействие солей, щелочи и кислот, находящихся в осадках.
Система благодаря небольшому весу (погонный метр 690 г) не оказывает нагрузку на несущие элементы, при монтажной сборке упрощает и ускоряет процесс.ПРИ КАЧЕСТВЕННОМ МОНТАЖЕ И УХОДЕ ЗА СИСТЕМОЙ, СРОК РАБОТОСПОСОБНОСТИ ВОДОСТОКА МОЖЕТ ПРЕВЫСИТЬ 50 ЛЕТ.
Все элементы системы водостока симметричны, что позволяет применить универсальную сборку. Внутренняя поверхность не дает скапливается листве. Мусор смывается дождевой водой за счет продольных ребер, тем самым снижая вероятность засоров.
Среди других немаловажных достоинств Docke необходимо отметить следующие:
- гарантийный срок 25 лет;
- в отличие от металла, гасит шум падающей воды;
- практичность, долговечность, универсальность;
- легкость обслуживания и простота монтажа;
- прочность и устойчивость к деформациям;
- привлекательный внешний вид;
- возможность установку на различные виды строения;
Инструкция по монтажу водостоков
В первую очередь, нужно рассчитать количество выпускных воронок и диаметр желобов. При расчете следует исходить из длины ската, площади и конфигурации крыши. Руководствуйтесь простой формулой: сколько углов крыши, столько и воронок. Но если при значительной площади крыши углов немного, то воронок потребуется больше, как и других комплектующих.
Устанавливаем держатели желобов
Отмечаем на нижней части обрешетки места установки держателей. Расстояние между ними не должно превышать 10 м (т.е. не более 10 метров желоба на одну водосточную трубу). Желоб можно отпилить до требуемой длины. Рекомендуемое расстояние между держателями – 40-50 см, угол уклона желоба – до 5 мм на каждый метр длины. Если уклон будет меньше, желоб переполнится водой, при большем уклоне воронки не справятся с потоками воды.
Начинать нужно с первого и последнего держателя. Их закрепляют на обрешетке и отгибают вниз. Если натянуть между ними шнур, остальные держатели точно расположатся на одной линии.
Монтируем элементы водосбора
Желоба соединяются между собой встык с зазором в 2-3 мм, затем фиксируются в держателях. Только после этого к обрешетке крепятся карнизные планки. На месте стыков желобов устанавливаются соединительные элементы с резиновыми прокладками. Задний фланец соединителя зацепите за внутреннюю кромку желоба, передний край подтяните к желобу и защелкните замок.
Торцы желобов закройте заглушками (это делается с помощью обычной киянки).
На желобе необходимо вырезать V-образное отверстие под выпускную воронку. Ширина отверстия – 10 см. От края желоба до выпускной воронки должно оставаться не менее 15 см.
Под ендовой и в других местах усиленного водостока устанавливаются ограничители перелива – либо на угол желоба, либо на сам желоб.
Для фальцевой крыши и кровель сложной конфигурации вместо желобов применяются водосборные воронки. Вставьте нижнюю часть воронки в верхнее колено водосточной трубы и закрепите конструкцию саморезами на карнизе.
Подсоединяем выпускные воронки
Заведите переднюю часть воронки под внешний загиб водосточного желоба, плотно прижмите воронку и зафиксируйте ее резной фланец на задней кромке желоба. Для защиты водосточных труб от попадания мусора и опавших листьев на воронку устанавливается сетчатый элемент, так называемый «Паук». Сетку необходимо очищать как минимум раз в год. К одному стояку с помощью тройника можно подвести трубы с двух воронок. Тройник монтируется аналогично водосточным трубам.
Устанавливаем соединительные трубы и колена
Выпускные воронки необходимо подсоединить к водосточной трубе. Для этого потребуется два колена и одна соединительная труба. Ее длина уточняется при монтаже, труба отпиливается до требуемого размера.
Монтируем водосточные трубы и держатели
Держатели крепятся к несущей стене из расчета 1:1 (один держатель на каждый метр водосточной трубы и на стыке 2-х труб). Сама труба отрезается до заданной длины, вставляется в держатель и фиксируется замковым соединением.
К нижней части трубы подсоединяется сливное колено. Рекомендуемое расстояние от колена до отмостки – 30 см.
Группа компаний «Металл Профиль» выпускает три типа водосточных систем: «МП Престиж», «МП Модерн» и «МП Проект». Монтаж водостоков выполняется по одной схеме, с незначительной разницей в деталях. Подробные рекомендации вы найдете в инструкции. Чтобы рассчитать количество элементов для установки водостока с учетом особенностей архитектуры здания, обращайтесь к нашим специалистам.
Источник

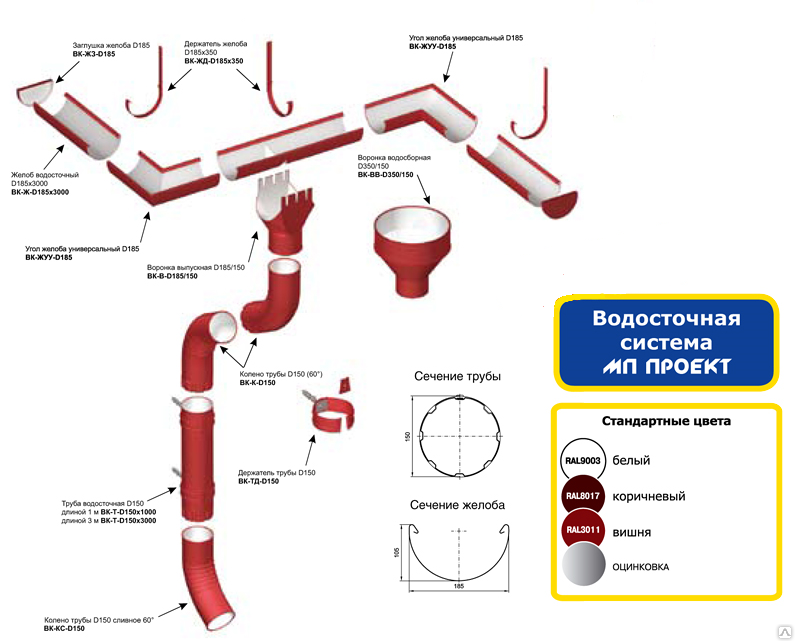

Сечение водостока
Форма водосточных систем может быть круглой и прямоугольной. По большому счёту это ни на что не влияет, кроме эстетики.
Гораздо более важен размер водоотводной системы. Как правило, для частного дома объёма стандартных конструкций всегда достаточно, поэтому можно не утруждать себя расчётами диаметра водостока.
Простой пример: минимальный диаметр желобов от «Металл Профиль» – 120 мм – рассчитан на скаты площадью до 80 м2. Для частного дома это немало. Увеличенный жёлоб 150 мм – до 110 м2. Для крупных объектов выпускается промышленная серия «Проект» со 185-миллимитровыми желобами, которые могут обслуживать скаты площадью до 180 м2.
Монтаж водостоков МП Престиж
ВАЖНАЯ ИНФОРМАЦИЯ! Держатели крепятся к элементам обрешетки до начала монтажа кровельного покрытия (например, металлочерепицы или мягкой кровли) и карнизных планок. Разметка мест крепления делается на нижней доске обрешетки. При этом необходимо соблюсти ряд условий:
Специалисты компании “Строймет” рекомендуют использовать при монтаже водосточной системы МП Престиж следующую методику:
| |
| |
| |
| |
| |
| |
| |
| |
|
Специалисты компании «Строймет» оперативно проконсультируют Вас по любым вопросам, связанным с монтажом водостоков Металл Профиль Престиж, а также фасадных и кровельных материалов: металлочерепицы, гибкой черепицы, сайдинга.
Главная > Водосточные системы > Металл Профиль Престиж > Инструкция по монтажу
Этап 2. Установка водосточного желоба
На этом этапе нужно поставить приемные воронки и заглушки желоба. Желоб нужной длины получается из нескольких частей. До установки желоба водослива на крюки соединять между собой отдельные секции не нужно.
Монтаж приемной воронки
Выпилить V-образное отверстие в желобе в том месте, где будет установлена приемная воронка (на расстоянии 15 см от края желоба). Ширина отверстия примерно 10 см.
Подвести передний край воронки под загнутый край желоба. Прижать воронку и загнуть гибкие лепестки сзади для фиксации.
Установка универсальных заглушек
Заглушки желоба универсальные – подходят для левой и правой стороны. Резиновая прокладка обеспечивает герметичность соединения. Сначала поставить заглушку на место, затем осадить киянкой. Заглушки ставить только на срезанный в заводских условиях край желоба!
Крепление соединителей желобов
Уложить секции водосточного желоба на крюки. Для лучшей герметичности и прочности конструкции рекомендуется ставить желоба с нахлестом 25-30 мм. В местах стыковки поставить соединители желобов. Для герметичности соединители укомплектованы резиновыми уплотнителями. Сначала задний край соединителя цепляется за загнутый край желоба, затем соединитель прижимается к желобу и фиксируется замком. Теперь можно окончательно установить желоб на место, нажав на него.
Водоотвод из подкровельного пространства
После монтажа желоба положить на обрешетку карнизную планку. Нижний край карнизной планки опускается в желоб водослива.
Край пленки гидроизоляции надо положить поверх карнизной планки. Только в этом случае дождевые потоки с крыши и конденсат из подкровельного пространства будут правильно удаляться: сначала в водосток, а из него – в дренажную систему участка.
Это сетка, которая защищает водосточную трубу от засорения листьями, ветками и прочим мусором. Ставится в отверстие желоба над приемной ворононкой.
На тех частях кровли, где есть примыкания и ендовы, образуется как бы наклонный желоб. И в этом месте в водосток поступает воды больше, чем с других участков кровли. Чтобы не допустить перелив через край желоба водослива, в этих местах можно закрепить ограничители перелива.
Установка воронки
Если требуется, желоб укорачивают ножовкой до нужной длины.
На месте монтажа воронки в дне желоба выполняют крестообразный разрез.
Получившиеся края отгибают вниз. Другой вариант — вырезать отверстие в виде круга диаметром 4,5-5 см.
Воронку крепят заклепками и дополнительно обрабатывают соприкасающиеся поверхности с помощью герметика «Металл Профиль». Это поможет защитить стык от протечек.
Воронка — универсальный элемент, который можно использовать вместе с трубами с круглым либо прямоугольным сечением.
Расстояние от края желоба до места врезки воронки должно составлять не меньше 20 см.
Правила установки водостоков
Представленные ниже, правила установки водостоков, являются общими для всех видов, кровельных отводных сооружений. Строгое соблюдение, строительных норм и правил, гарантирует эффективность и долговечность, водосточной конструкции, крыши здания.

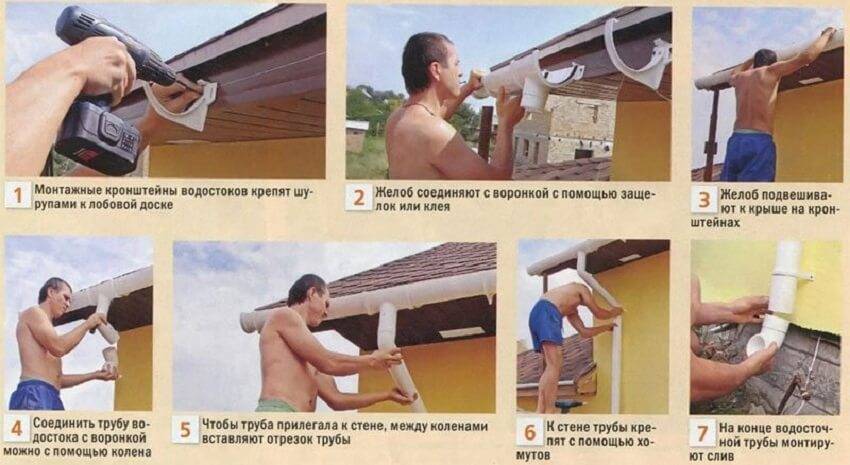

Этапы монтажа водосточной трубы
Правильность установки проверить очень просто:
- Герметичность соединений, как правило, проверяется методом, затыкания сливных отверстий и наливом воды. Такое действие, поможет определить места протечки. Далее, открывают сток и проверяют, скорость слива жидкости.
- Должный уклон желобной конструкции, проверяют уровнем, теодолитом или нивелиром.
- Отсутствие переливов и способность труб пропускать воду, как правило, проверяют, путем налива воды, из водопроводного шланга, на скат крыши.
- Оптимальную локализацию желоба, по краю кровли здания, проверяют, прикладыванием обыкновенной, ровной рейки. Деревянная палка, должна проходить под ним.

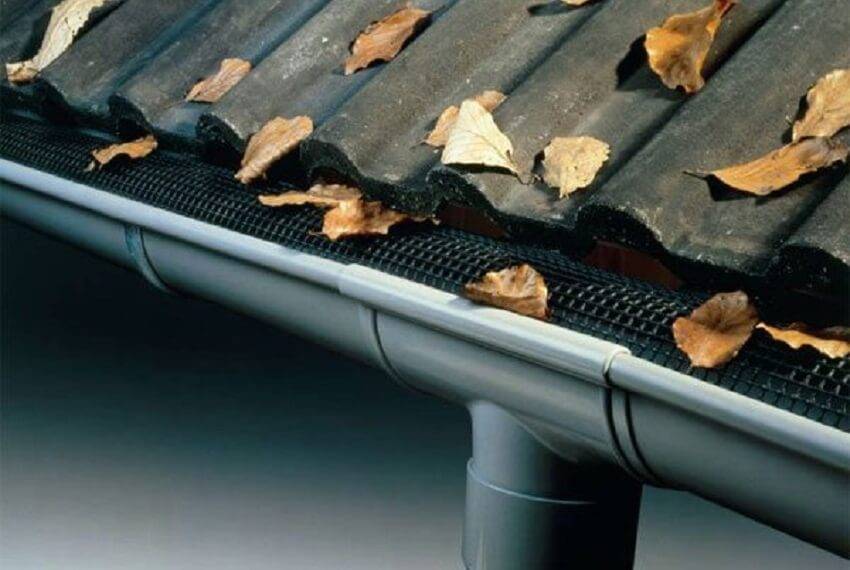

Защитная сетка
Как видно из выше изложенного, при строгом соблюдение монтажных правил, вполне можно установить водосток своими руками, значительно сэкономив средства. Не стоит, так-же, забывать периодически чистить, установленный водосток, от листьев и прочего мусора
Особенно важно это делать, перед началом зимнего периода, т.к. основное накопление мусора, в желобах водосточной конструкции, происходит, как правило, в осенне-летний период. Правильно и своевременно, произведенная установка водовода, ни только защитит постройку от атмосферных осадков, но и придаст любому зданию, своеобразный, завершенный вид
Стоит также отметить, что немало видов водостоков, смотрятся довольно декоративно и могут, в полной мере, считаться прекрасным украшением, любого капитального строения
Правильно и своевременно, произведенная установка водовода, ни только защитит постройку от атмосферных осадков, но и придаст любому зданию, своеобразный, завершенный вид. Стоит также отметить, что немало видов водостоков, смотрятся довольно декоративно и могут, в полной мере, считаться прекрасным украшением, любого капитального строения.
Водосточная система крыши, является хорошей защитой основания здания. Она оберегает основу дома, от разрушительного воздействия природной стихии. Но все-же, надо четко понимать, что полная защита, возможна только, при правильном взаимодействие, всех составляющих: крыши здания, водоотводного желоба, труб и слива. Не будет лишним так-же знать, что чем дальше будет выведена труба водостока от здания, тем меньше жидкости попадет в почву, возле дома. А значит, вероятность быстрого разрушения, капитального строения, значительно уменьшается.
Устанавливаем держатели жёлоба
Теперь, когда вы основательно подготовились, можно приступать непосредственно к установке водоотводной системы на ваш дом. Начинайте с установки крюков для водостока – правильно их называть держатели жёлоба или кронштейны. Держатели желобов бывают двух видов:
- Крепятся к обрешётке. Они устанавливаются до монтажа финишного кровельного покрытия, поскольку крепить их нужно к обрешётке.
- Крепятся к карнизу. Если ваша кровля уже готова, используйте держатель жёлоба карнизный. У него более короткий свободный конец, который пришивается прямо к лобовой доске. Его можно монтировать в любой момент, даже на готовую крышу.
Итак, установка кронштейнов начинается с расчёта уклона жёлоба. Для эффективного стока воды он должен составлять 3-5 мм на 1 м.
К примеру, ваш карниз 9 м, значит, максимальный уклон жёлоба будет составлять 45 мм.
В том случае, если длина карниза более 10 метров, рекомендуем сделать уклон желобов в разные стороны. Это нужно для того, чтобы не пришлось слишком сильно опускать один край системы.
Не забудьте, что:
- на каждые 10 м жёлоба – одна водосточная труба;
- обычные держатели жёлоба крепятся на расстоянии 600 мм, карнизные – 500 мм.
Далее на нижней доске обрешётки или лобовой доске (в зависимости от того, какие держатели вы используете – обычные или карнизные) отмечаете места креплений первого и последнего кронштейнов. Между ними натягиваете шнурок и размечаете остальные крепления. При помощи полосогиба отгибаете крюки нужной длины и прикручиваете к обрешётке. Монтировать их нужно так, чтобы нижний край кронштейна касался верёвки.
Установка водосточной системы Металл Профиль
Этап 1. Крепление крюков-держателей желобов
Крюки для круглого водостока Металл Профиль «Престиж»:
- Длинные – крепятся к обрешетке,
- короткие – к лобовой доске.
Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным.
И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю.
Разметка уклона желоба для длинных крюков
Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним.
На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки.
Разметка уклона желоба для коротких крюков
Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.
Этап 2. Установка водосточного желоба
На этом этапе нужно поставить приемные воронки и заглушки желоба. Желоб нужной длины получается из нескольких частей. До установки желоба водослива на крюки соединять между собой отдельные секции не нужно.
Монтаж приемной воронки
Выпилить V-образное отверстие в желобе в том месте, где будет установлена приемная воронка (на расстоянии 15 см от края желоба). Ширина отверстия примерно 10 см.
Подвести передний край воронки под загнутый край желоба. Прижать воронку и загнуть гибкие лепестки сзади для фиксации.
Установка универсальных заглушек
Заглушки желоба универсальные – подходят для левой и правой стороны. Резиновая прокладка обеспечивает герметичность соединения. Сначала поставить заглушку на место, затем осадить киянкой. Заглушки ставить только на срезанный в заводских условиях край желоба!
Крепление соединителей желобов
Уложить секции водосточного желоба на крюки. Для лучшей герметичности и прочности конструкции рекомендуется ставить желоба с нахлестом 25-30 мм. В местах стыковки поставить соединители желобов. Для герметичности соединители укомплектованы резиновыми уплотнителями. Сначала задний край соединителя цепляется за загнутый край желоба, затем соединитель прижимается к желобу и фиксируется замком. Теперь можно окончательно установить желоб на место, нажав на него.
Водоотвод из подкровельного пространства
После монтажа желоба положить на обрешетку карнизную планку. Нижний край карнизной планки опускается в желоб водослива.
Край пленки гидроизоляции надо положить поверх карнизной планки. Только в этом случае дождевые потоки с крыши и конденсат из подкровельного пространства будут правильно удаляться: сначала в водосток, а из него – в дренажную систему участка.
Это сетка, которая защищает водосточную трубу от засорения листьями, ветками и прочим мусором. Ставится в отверстие желоба над приемной ворононкой.
На тех частях кровли, где есть примыкания и ендовы, образуется как бы наклонный желоб. И в этом месте в водосток поступает воды больше, чем с других участков кровли. Чтобы не допустить перелив через край желоба водослива, в этих местах можно закрепить ограничители перелива.
Установка крюков желоба
Крюки для желобов необходимо устанавливать еще до укладки кровли кровельным материалом. Они монтируются в стропила или на карнизную доску (рис. 1а, 1б). Если же кровля уже полностью устроена, то в этом случае необходимо использовать короткие (компактные) крюки, и крепятся они на лобовую доску.
В сравнении с короткими крюками обычные (длинные) крюки обеспечивают большую надежность крепления водосточной системы и его прочность. В любом случае (при использовании и коротких, и длинных крюков) эти крюки монтируются с шагом b = 600-900 мм. Если шаг делать больше, то крепления и вся система могут не выдержать снеговую нагрузку зимой. Количество необходимых крюков можно рассчитать по формуле: n = L / b + 1, где L – расстояние между крайними крюками, b – расстояние между крюками. При подсчете необходимого количества крюков нужно учитывать и дополнительные крюки, которые в обязательном порядке ставятся с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.
Для оптимального стока воды в воронку необходимо монтировать желоба с некоторым уклоном. Рекомендуется делать уклон не менее 5 мм на один погонный метр. Т.е. крюки надо крепить не на одном уровне, а с некоторым горизонтальным смещением. При длине желоба 10 м разница между крайними крюками по высоте будет составлять 5см. Обычно сперва устанавливаются крайние крюки с необходимым вертикальным смещением (рис. 1в). При этом необходимо учитывать горизонтальность крыши, если она сделана под некоторым углом, то нужно будет учитывать этот угол. Т.е. смещение делается не относительно кровли, а относительно уровня горизонта. После установки крайних крюков между ними натягивается маркировочный шнур, по уровню которого устанавливаются и остальные крюки.
Крюки под желоб необходимо крепить таким образом, чтобы верхний наружный край желоба был несколько ниже (не менее 2,5 см) от продления линии уклона крыши.
Водосточные трубы и колена
Чтобы смонтировать стояки, потребуется целый набор элементов. Это:
| колена; | |
| соединительные трубы; |  |
| водосточные трубы; |  |
| сливные колена; |  |
| крепления на стену для труб. |  |
Итак, чтобы обойти карниз здания при монтаже металлической системы водостоков, к выпускной воронке присоединяется колено, затем соединительная труба и ещё одно колено. Далее всё это переходит в водосточную трубу. Изначально у соединительной трубы есть обжим с двух сторон, но по факту вам может понадобиться не вся труба, а только её часть. Поэтому после того, как вы отпилите кусок необходимой длины, придётся немного уменьшить её диаметр с отрезанной стороны, чтобы труба вошла в колено. Для этого придётся поработать клещами «гофра» или обычными плоскогубцами.
Водосточная система Модерн и ее преимущества
Система водоотвода «Модерн» имеет прямоугольное сечение элементов. Для изготовления всех
Водосточная система Модерн — это полный набор элементов и аксессуаров, необходимых для монтажа своими руками. Возможность выбирать цвета из широкой палитры, представленной в системе Модерн, позволит подбирать цвет конструкции водостока, гармонирующий с цветом кровли, другими элементами декора строения.
Защиту внутренней поверхности элементов системы «Модерн» обеспечивает специальный лак. Но главным отличием системы Модерн является глубокий желоб квадратного сечения. Такая форма не допускает переливов сточных вод. Благодаря универсальным свойствам системы водостока «Модерн», она прекрасно подходит для любого типа строений.
