Инструкция по монтажу водосточной системы
Шаг за шагом рассмотрим, как производить монтаж водостоков.
Этап 1. Крепление кронштейнов
Кронштейны для водосточного желоба. (фото №5)
Мы можем использовать кронштейны из металла и пластика. Выбор определяется тем, к чему крепится желоб.
Металлические кронштейны
— если желоба крепятся к стропилам.
Как их монтировать? Сначала устанавливаем крайние элементы в 15 см от торца. Между лобовой доской и кронштейном нужно предусмотреть зазор не менее 2 см.
Между установленными кронштейнами натягиваем шнур. По нему, на удалении 60 см друг от друга, закрепляем все остальные кронштейны
Важно: в сторону слива должен быть легкий уклон. Оптимально, если он будет составлять 3-4 мм на 1 погонный метр. !
!
Оптимальный уклон желоба: 3-4 мм на 1 погонный метр. Это обеспечивает свободное движение воды в сторону слива.
Кронштейны из пластика
можно использовать, если желоб крепится на лобовую доску. Но предварительно проверяем, что она установлена вертикально, ровно, без искривлений. Точно так же нужно перепроверять кронштейны, которые будут к ней крепиться. От этого зависит качество всей системы.
Как и металлические, сначала пластиковые кронштейны закрепляем приблизительно в 15 см от торца желоба. Натягиваем шпагат, по которому при помощи саморезов монтируем все прочие кронштейны с шагом 60 см
Важно также обеспечить уклон для естественного движения воды по направлению к трубе
Этап 2. Установка желобов
Установка водосточного желоба. (фото №6)
Поочередно вставляем желоб в кронштейны. При этом нужно надавить до щелчка.
Этап 3. Крепление воронки
Крепление воронки. (фото №7)
Отверстие под воронку нужно вырезать в цельном желобе (не допускается монтаж воронки в фрагменте желоба).
Воронка устанавливается в нужном месте. Карандашом отмечаем ее размеры. Затем вырезаем соответствующее отверстие в желобе. Для этого удобно использовать биметаллическую коронку. Работать нужно на малых оборотах.
Удаляем заусенцы на кромке. Кромку цепляем за задний край желоба и заводим за передний. При этом будет слышен характерный щелчок.
Место, где устанавливается воронка, с обеих сторон нужно укрепить кронштейнами.
Этап 5. Монтаж муфт желобов
При смене температуры пластиковые элементы расширяются и сужаются. Поэтому их нельзя соединять слишком плотно. На оборотной стороне муфты «Альта-Профиль» для этого предусмотрено специальное ограничение с надписью «Stop».
Кромку муфты цепляем за задний край желоба. Потом заводим передний край за кромку спереди. Раздастся характерный щелчок.
Чтобы придать системе прочность, с обеих сторон муфты устанавливаем дополнительные кронштейны.
Этап 6. Монтаж угла желоба
Устанавливаем кронштейны как можно ближе к углам. В угловой элемент вставляем край одного желоба, затем второго — до щелчка.
!
Если угол превышает 90 градусов, можно применить следующее решение. В одном из желобов делаем отверстие. Под нужным углом вставляем второй желоб, а торец закрываем заглушкой.
Альтернативный вариант — использовать регулируемый угол желоба. Способ применения аналогичен тому, как мы использовали универсальный угол 90 градусов. Сначала вставляем желоб, потом настраиваем необходимый угол и вставляем второй желоб, до щелчка, но не далее, чем до ограничивающей отметки с надписью «Stop».
Этап 7. Крепление заглушки
Крепление заглушки. (фото №8)
Внутри заглушки есть специальные усики, которые прочно фиксируют ее на желобе. С их помощью закрепляем заглушку.
Этап 8. Монтаж колена трубы
Колено трубы. (фото №9)
Колена трубы устанавливаем по направлению стока, таким образом, чтобы угол уклона отличался от вертикального положения.

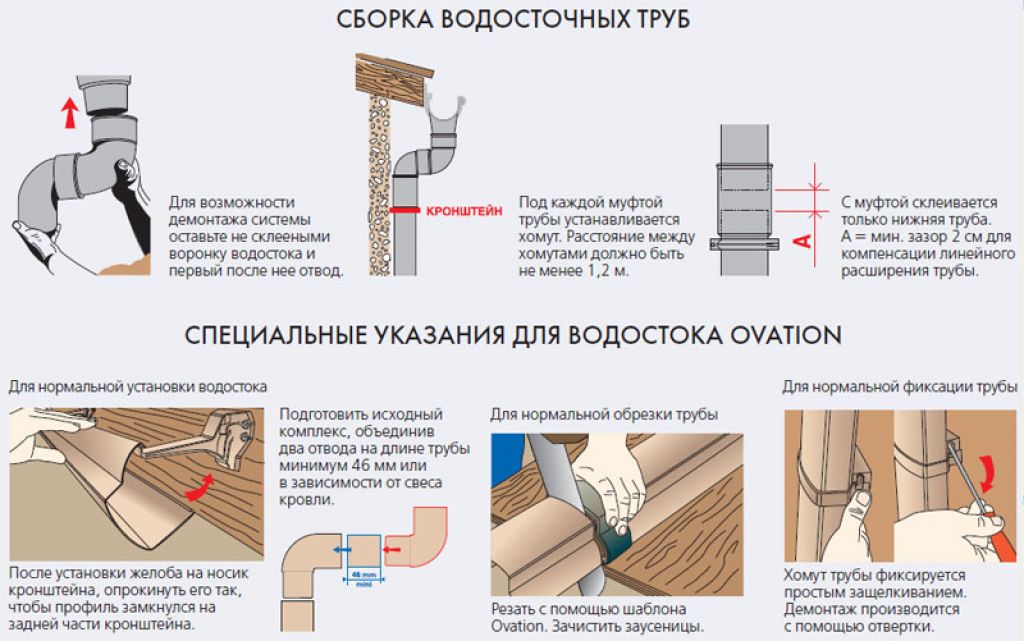

Этап 9. Монтаж трубы
Монтаж трубы. (фото №10)
Верхний край трубы вставляем в раструб колена. Закрепляем трубу на стене с помощью хомутов, которые располагаем в 180 см (или менее) друг от друга.
Чтобы трубы были расположены вертикально, нужно убедиться, что кронштейны, которые держат желоба, также установлены вертикально, без отклонений.
Лишь в нижней части труба может немного отклоняться от вертикали, но в сторону, противоположную стене дома.
Этап 10. Монтаж хомутов
Верхний хомут устанавливаем под коленом водосточной трубы.
Для этого отгибаем часть хомута и таким образом открываем его. Вставляем трубу до характерного щелчка и фиксируем. Защелкиваем хомут и закрепляем саморезом.
Этап 12. Установка слива
Слив устанавливаем в нижней части трубы. Закрепляем саморезами.
Работа завершена. Теперь вы знаете, как монтировать водосток из пластика. Металлическая водосточная система устанавливается аналогично, но с некоторыми нюансами.
Монтаж водосточной системы
В малоэтажных сооружениях применяют наружную отводную систему (трубы, желоба, воронки и прочее), все элементы которой крепятся непосредственно к крыше и стенам здания, обеспечивая эффективный сток осадков с кровли. Монтаж (его выполняют сверху вниз) сводится к соединению частей друг с другом и закреплению готовых изделий на стене. Вначале устанавливают желоба, потом воронки, трубы и колена.
При наличии вальм (независимо от количества) отводы вниз желательно выполнить от их стыков на углах. Если уклон крыши небольшой, вертикали можно располагать где угодно.
Держатели желобов
Крюки необходимо поставить так, чтобы минимальный уклон на 1 м составлял около 3 мм. Для определения уклона по всей трассе длину крыши умножают на 3. Например, при 6 м уклон составит 6*3 =18 мм=1,8 см.
Пошаговая инструкция по монтажу держателей
Рекомендуется выдерживать между крюками интервал в 0,5–1 м и ставить крепления у стыков жёлоба. При большем расстоянии изделие из тонкого металла может прогнуться. Работа выполняется в такой последовательности:
Вначале устанавливают два крайних держателя. В зависимости от применяемых кронштейнов их прибивают на стропила или мауэрлат сразу или, просверлив отверстия, укрепляют с помощью дюбелей.
На них закрепляют шнур для определения мест установки остальных элементов.
Проверяют уклон уровнем.
Промежуточные держатели прибивают (привинчивают) туда же или крепят на обрешётке.
Закрепление воронок
Воронки размещают на желобах в местах предположительной установки труб. Расстояние между ними не должно превышать 10 м. Сначала намечают отверстия и вырезают их. Затем прижимают воронку с крыльями и загибают концы внутрь жёлоба, обеспечивая надёжный и прочный зацеп.
Воронку вставляют в вырезанное отверстие и закрепляют на жёлобе, загибая крылья внутрь
Установка труб
Вертикальные элементы системы ставят под воронками или немного в стороне, применяя угольники и колена. Для этого отмечают на стене точки, где будут выполнены крепления. Промежуток между ними (по вертикали) не должен быть более 2 м. Стену в этих местах следует просверлить и вставить дюбели с хомутами, но можно просто забить туда штыри.
Пошаговая инструкция по установке водосточной трубы
Для крепления вертикальных элементов водостока выполняют следующие действия:
Намечают место.
Сверлят стену и вставляют дюбели.
Саморезами привинчивают хомуты.
Устанавливают трубы.
Зажимают все элементы.
Сливные колена
Колена устанавливаются в самом низу труб, на расстоянии не более 30 см от земли и не менее 40 см от стены. Это необходимо для того, чтобы струя воды не заливала цоколь и не подтачивала его.
Самодельную систему водостока изготовить очень легко, но за ней нужно следить, чтобы она не забивалась мусором. После всех работ её следует обезопасить от попадания листьев. Это делают с помощью промышленных или самодельных решёток, устанавливаемых на желоба или раструбы воронок.
Монтаж водостоков для крыши по специальной инструкции
Монтаж систем водостока, как и другие строительные операции, состоит из двух этапов: выбор системы, расчет необходимых материалов.
Устройство водостока со скатных крыш состоит из 8 шагов, которые нужно делать внимательно, не спеша:
- Нужно определиться с местом установки самих держателей, при этом стоит помнить, что уклон водосточного желоба на 1 метр составляет 3-5 мм. Соберите крайние держатели, после чего разметьте между ними линию, чтобы установить другие держатели;
- Расстояние, которое разделяет сами фиксаторы/держатели желоба — 50 см друг между другом (крепятся саморезами на нижнюю часть обрешетки);
- Если вам необходимо разрезать желоб, это осуществляется при помощи ножовки, после чего осуществляется зачистка краев;
- Для того, чтобы установить проходной ливнеприемник, необходимо вырезать нужного диаметра отверстие. Такие приемники устанавливаются не чаще 50 см друг между другом;
- Сам соединитель желоба необходимо монтировать между держателями, для большей надежности, но при это оставить зазор в 6см (между кроями желоба и соединителями);
- Заглушку на желоб необходимо установить с торца, перед этим смазать прокладку герметиком;
- Сам же монтаж водосточной трубы, осуществляется при помощи специальных держателей желоба — кронштейнов. Сама же длина подбирается исключительно с учетом толщины стен;
- Сама вода может собираться в бочке или контейнере.
Установка пластикового водостока
Правила разметки
Из чего состоит водосточная система
Кронштейны
Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.
Форма кронштейнов напрямую зависит от способа их крепления:
- На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
- Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
- Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.
Желоба
Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.
Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.
Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.
Уплотнители
Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.
Воронки для водосбора
С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.
Колена
Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.
В каких случаях используется обогрев водосточных труб
Часто при затяжной зиме внутрь водостока попадает много снега, намерзает лед. Образуется пробка, из-за которой оттаявшая вода не может сходить самотеком по трубе, поэтому она переливается через края и, замерзнув, превращается в сосульки. Появляется не только риск порчи, деформации водосточных элементов, но и опасность для жизни людей находящихся вблизи.
С целью антиобледенения и предотвращения такой ситуации внутрь водостока укладывают кабель, который будет греть систему.
Работая от электричества, кабель выделяет тепло. Крепеж проводится уже после установки водослива. Укладывают внутрь желобов, стояков в продольном положении. Фиксация – специальные зажимы из пластика или металла.
Вместе с кабелем в комплекте поставляется терморегулятор со встроенными датчиками температуры влажности, блок питания. С помощью терморегулятора можно контролировать температуру нагрева кабеля с учетом погодных условий: снижать, когда на улице тепло и увеличивать при сильном морозе.
Для улучшения эффекта кабель прокладывают и на свесе крыши. Делают это змейкой, фиксируя хомутами к настеленному материалу.
Слив с крыши для воды – устройство водоотвода со скатных крыш
Крыши на домах старой постройки имеют простую двускатную
конструкцию кровли. Но, современные дома оснащены более сложными стропильными
системами. Скатов больше, они примыкают друг к другу под разными углами. Это
требует правильного устройства слива воды с крыши.
Поэтому рассмотрим пошагово каждый из элементов.
1. Слив воды с крыши
Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).
Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.
Выделяют два вида ендовы:
Одинарный нахлест (нижняя ендова).
Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.
Двойной нахлест (нижняя и верхняя ендова).
Нюанс. Конструкция нижней ендовы очень проста, поэтому ее
обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для
того, чтобы она выполняла свои функции нужно знать, как правильно установить
нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится
с помощью кляймеров (использование саморезов не допускается).
2. Место (узел) примыкания кровли к стене
В данном случае используется специальная планка примыкания
для кровли. Монтаж планки выполняется в угол между домом и кровлей.
Специфика выбора планки для примыкания
На фото приведены три разновидности планки.
Но только планка «в» обеспечит герметичность стыка, за счет
небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет
завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с
которого планка начнет ржаветь.
Нюанс. Для герметичного соединения в кирпиче нужно сделать
запил и завести туда один край планки. Второй свободно ложится на кровле.
3. Отвес крыши
По правилам монтажа водосточной системы, кровельный материал
должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать
на стены дома.
Однако, такое возможно не всегда. Это может быть связано с
особенностями кровельного материала (например, длина металлочерепицы всегда
кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования
стропильной системы. В этом случае монтируют дополнительную карнизную планку.
Вторая составляющая системы слива воды с крыши – водосточная
система.
Ознакомимся с ее основными элементами и посмотрим, как
сделать водосточную систему самостоятельно.
4. Составляющие элементы водосточной системы
Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:
желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;
воронка или ливнеприемник. Соединяет желоб и трубу;
труба. Отводит воду в дренажную систему или подальше от фундамента;
углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;
заглушки. Используются в тех местах, где не предусмотрена воронка.
Совет. Заглушки устанавливаются в наиболее высоком месте.
крепежи. Для желоба и трубы.
Наглядно элементы водосточной системы приведены на схеме.
Монтаж и способы крепления водостоков своими руками
Как пластиковый, так и металлический водосток можно монтировать самостоятельно. Проще будет с пластиковыми элементами, так как они имеют меньший вес. С металлическими желобами и трубами справиться будет немного сложнее, но и здесь все монтажные работы можно выполнить своими руками.
Установка пластикового водостока
Процесс монтажа пластиковой водосточной системы состоит из следующих этапов:
Монтаж креплений для желобов. Как это делать мы уже рассмотрели, обязательное условие — соблюдение уклона в сторону водоприёмной воронки. Оптимальным вариантом считается, когда уклон составляет от 2 до 5 мм на погонный метр, минимально допустимая величина — 1 мм на погонный метр.
Крепление воронок. Воронка может быть установлена как на конце жёлоба, так и посредине. Она должна удерживаться крюками, которые находятся от неё в 5–15 см. Для соединения с жёлобом используется клей. Чтобы в сливную трубу не попадал мусор, в воронку устанавливают специальную сетку.
Установка желобов. Некоторые специалисты рекомендуют собирать всё в единую конструкцию на земле — это удобно, когда длина ската небольшая. Можно это делать и во время монтажа. Желоба могут соединяться через воронку или непосредственно между собой. В последнем случае используется специальный соединитель, имеющий замочные соединения. Края желобов закрываются заглушками.
Монтаж колен. Колена могут иметь разные углы и служат для направления воды из воронок в сливные трубы.
Монтаж сливных труб. Для крепления стояков в стену монтируют специальные кронштейны с шагом 80–100 см. Чтобы на трубу не оказывалось боковое давление, все кронштейны надо устанавливать по отвесу. К кронштейнам труба фиксируется при помощи хомутов. Если одной трубы недостаточно, то добавляют дополнительный элемент. На концы стояков надевают отводы, чтобы отвести воду от фундамента дома.
Видео: монтаж пластиковой водосточной системы своими руками
Монтаж металлических водостоков
Монтаж металлической водосточной системы похож на установку пластикового водостока, но всё же есть некоторые отличия. Порядок монтажа будет следующим:
Крепление кронштейнов. В этом случае расстояние между кронштейнами должно быть 50–60 см. Обычно используются длинные крюки, так как они имеют большую прочность. У длинных крюков есть разметка, по которой можно легко отрегулировать уклон, для этого достаточно согнуть кронштейн по отмеченной линии.
Монтаж воронок. Если длина ската 10–20 метров, то воронки устанавливают по углам дома. В этом случае уклон должен быть в две стороны от центра здания. Можно установить воронку посредине длинного ската, тогда уклон делают от краёв крыши к её центру.
Установка желобов. Желоба соединяются между собой путём захода на 5–6 см один на другой. Чтобы исключить возможность протекания, нахлёст делают в сторону уклона. На края устанавливают заглушки, шов герметизируют при помощи резинового уплотнителя или клея.
Монтаж труб. К воронке подсоединяют колено, а затем его подключают к вертикальной трубе. К стене труба фиксируется при помощи кронштейнов с хомутами, они располагаются через каждые 1–2 м. Внизу трубы устанавливают отвод.
Что собой представляют отливы жилого дома
Организация отвода воды с кровли жилого дома напрямую зависит от того, какая форма у крыши и
Возможно у вас возникала когда-либо мысль, что возможно вообще обойтись без всяких водостоков – раньше на Руси разве не обходились без них? Да, не только, такой подход практикую и сегодня!
Например, если дом строится строго в определенном стиле, и водосточные трубы на нем не скрыть и не подогнать к выбранному дизайну экстерьера никак. В таком случае строители делают все, чтобы дождевая вода никак не вредила зданию.
Для этого крышу строят так, чтобы она имела широкий навес и выступала за лицевую часть стены не менее, чем на полметра. Далее на фундаментных стенах укладывают вертикальную изоляцию, и сам фундамент представляет собой высокий цоколь из не влагоемких материалов, как керамическая плитка или камень.
Вторым шагом делают вертикальную планировку территории так, чтобы от дома шел ощутимый под ногами уклон – так вода будет свободно стекать с крыши и сразу уходить от фундамента дома.
Стандартные отливы для двускатной крыши состоит из таких элементов:
В тех местах, где сток воды будет под большим напором (чаще всего под ендовой), на желоб или угол желоба еще ставят ограничитель.
А вот на крыше плоского дома отливы выглядят несколько иначе:
Для того, чтобы организовать отвод воды с плоской крыши, сначала ее оборудуют парапетом высотой от 30 до 90 см, который одновременно служит ограждением. Далее устанавливают водосток, в большинстве случаев – внутренний.
Внутренний водосток считается более надежным, т.к. такая система почти не подвержена атмосферному воздействию. Устанавливать водоприемные воронки только на пониженных участках кровли, что вполне логично. Если ваша крыша до 150 м2, тогда ставьте две воронки: стандартную со стояком и аварийную, которая уберет воду через парапет.
Но крайне важно, чтобы система отливов с плоской крыши всегда работала исправно. А для этого такая система должна быть проходимой, т.е
защищенной от забивания листьями осенью и снегом зимой. Для этой цели к обжимному кольцу или фланцу на воронке крепят корзинку и укладывают нагревательные кабели. А в нижней части трубы монтируют ревизию для очистки и контроля. Сама вода по внутреннему водостоку попадает в главный коллектор.
Какую функцию должен выполнять слив
Вне зависимости от того, из какого материала сделан слив, он должен защищать фундамент и цоколь дома от дождевой и талой воды.
Водосточная система необходима для сбора и отведения дождевой, талой воды
Переувлажненная земля может становиться причиной преждевременной порчи строительных кладочных материалов или проседания фундамента. Уменьшение несущих показателей фундамента – очень большая проблема. Ее можно заметить только тогда, когда на фасадных стенах дома появляются трещины. Восстановить прочность фундамента очень сложно и дорого, такие работы могут выполнять только профессионалы. Но и они не в состоянии дать стопроцентную гарантию, что сделанные мероприятия достигнут цели. Все остальные функции слива (сбор дождевой воды в емкость, декоративное украшение фасада строения) считаются второстепенными и никакого влияния на длительность и безопасность эксплуатации строения не оказывают.
Вариант организации водостока
Как монтируется водосточная система
Самой сложной задачей является установка кронштейнов под водостоки
Нужно взять во внимание, что во время этой процедуры важно соблюдение небольшого уклона по направлению к воронкам. Обычно данный уклон делается не менее, чем 3 мм: если есть желание сделать отведение воды более быстрым, его можно увеличить до 10 мм. Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги.
Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги.
Достаточно часто выполняется установка отливов на крышу своими руками, что позволяет экономить деньги.
Крыши с длиной фронтона менее 10 м оснащаются только односторонними уклонами. Более длинные системы имеют по центру дополнительные воронки и водосточные трубы, формирующие слив с крыши. Используется также вариант с высокой точкой по центру фронтона, от которой наклон идет в обе стороны.
Проводя монтаж водосточного желоба своими руками, чаще всего начинают с установки самых высоких кронштейнов. Далее проводится фиксация самого нижнего элемента, во время чего учитывается необходимый уклон. Натянув между ними шпагат, довольно просто провести установку всех стальных держателей.
Прежде чем приступать к формированию уклона, важно проверить горизонтальность используемой в качестве ориентира линии. Обычно за направление берут фронтальную ветровую доску, которая нередко устанавливается не по уровню. Проверку лучше всего осуществлять с помощью нивелира или гидроуровня
Если используется пузырьковый уровень, то его длина должна быть не менее одного метра.
Проверку лучше всего осуществлять с помощью нивелира или гидроуровня. Если используется пузырьковый уровень, то его длина должна быть не менее одного метра.
