Ворота из профнастила: варианты некоторых моделей и пошаговая инструкция сборки

Как сделать своими руками?

Красивые ворота из профилированного листа для забора частного дома можно без большого труда соорудить самостоятельно. Главное – составить план действий и четко его придерживаться. Сделать это поможет изложенная далее информация.

Подготовка

Первое, что необходимо сделать на данном этапе – это подобрать подходящие плотность, цвет и фактуру профлиста в соответствии со своими потребностями и требованиями. После этого нужно снять мерки, произвести расчет длины, ширины и высоты будущих ворот. Ширину нужно подбирать в зависимости от габаритов автомобилей, которые предположительно будут проезжать сквозь ворота. Высота может совпадать с размерами, которые предлагает изготовитель профлистов (стандарт 2-2,2 метра).

Когда это будет выполнено, для наглядности и понимания последующих действий следует составить на листе бумаги простой схематичный чертеж с указанием на нем размеров конструкции.

Опоры

Наиболее простой и надежный способ установки опор для ворот из профилированного листа – это выкапывание углубления в земле садовым буром или лопатой и последующее бетонирование столбов. Чем глубже будет яма, тем больший объем бетона будет необходимо в нее залить. Оптимальная глубина – это одна треть от длины опорного столба.

Дно углубления нужно посыпать смесью из щебня и крупного песка примерно в 30 сантиметров толщиной. Такая подушка защитит металл от воздействия влаги и минусовых температур. Саму опору перед бетонированием стоит обработать антикоррозионным покрытием – это продлит срок ее службы.

Устанавливать опорную конструкцию необходимо строго в вертикальном положении. Любое отклонение грозит перекосом и нарушением всей конструкции. Во избежание ошибок следует пользоваться строительным уровнем. Только после точного замера можно переходить к заливке цементом.

Каркас

Это один из важнейших этапов изготовления ворот из профилированного листа. От того, насколько правильно он будет выполнен, зависит внешний вид и функциональность будущего изделия.

После того как опоры будут надежно закреплены, можно переходить к изготовлению рамы будущих ворот. Имеет смысл перед этим еще раз перепроверить правильность выполненных расчетов, ведь после того как каркас будет готов, изменить параметры ворот будет уже нельзя.

Заранее подготовленный металл нужно разрезать на элементы рамы. Оптимальный угол, под которым они будут свариваться, должен составлять 45 градусов. Это обеспечит наиболее надежное скрепление деталей.

Полученные заготовки необходимо очистить от ржавчины и прочих загрязнений, а после этого приступать к сварке. Для того чтобы иметь возможность проверить правильность скрепления, можно сначала наживить детали, и только потом уплотнить их сплошным швом.

Укладка профнастила

Выполнение этого этапа не отличается особенной сложностью, но и тут нужно знать несколько правил монтажа профилированных листов. Укладывать покрытие можно как с одной, так и с обеих сторон каркаса. Для фиксации листов используются специальные саморезы или заклепки. Первые наиболее практичные, так как они исключают возможность попадания влаги в отверстия, а значит, продлевают срок службы ворот. Но заклепки практически незаметны на воротах, особенно если они покрашены под цвет покрытия.

Монтаж ворот

Когда все составляющие ворот готовы, можно приступать к их объединению в общую конструкцию. Прикручивается профнастил через нижние волны ко всем перемычкам (как горизонтальным, так и диагональным). Между собой листы соединяются через верхние выпуклые части путем наложения друг на друга.

Не обойтись без дополнительных комплектующих деталей – замков и креплений. Современные производители предлагают широкий ассортимент навесных, накладных или врезных замков. Установка любого вида не отличается особенной сложностью. Их необходимо установить как посередине, так и снизу створок. Это обеспечит равномерную нагрузку на ворота, а также более надежную защиту от взлома.

Следуя несложным правилам, вполне возможно за несколько дней самостоятельно изготовить забор с воротами из профнастила.

Как сделать забор с воротами из профлиста, смотрите в видео ниже.

Пошаговый монтаж изделия

Делайте работу в определенной последовательности. Вначале ставятся столбы, затем сооружается каркас, потом устанавливаются профильные листы. В самом конце конструкция обустраивается фурнитурой и остальными декоративными элементами.

Установка опор

По технологии первым делом устанавливаются столбы. Когда бетон будет высыхать, можно заняться сборкой каркаса. После изготовления каркаса бетон уже высохнет, и тогда можно производить последующие манипуляции, связанные с опорами. Если калитка будет отдельной от ворот, то монтируется 3 опоры. Порядок работы:

1. С помощью лопаты выкопать 3 лунки на глубину 120 см. Не стоит копать слишком широкие ямы, поскольку это повлияет на перерасход бетона.
2. Сделать подушку из песка и щебня толщиной 15 см. Затем нанести на профильную трубу грунтовку.
3. После чего, используя уровень, поставить трубу ровно по вертикали. Нужно максимально ровно установить столб, в случае перекоса вся конструкция не будет работать так, как нужно.
4. Квадратная труба фиксируется распорками и заливается подготовленным бетоном. Наверх столба приварить заглушку, чтобы во время дождя вода не попадала внутрь.

Изготовление каркаса

Бетонные столбы установлены, бетон сохнет. Чтобы не тратить время, в процессе высыхания бетона нужно приняться за изготовление каркаса для створок. Последовательность изготовления ворот из профлиста своими руками по технологии:

Нарезать детали по размерам. Угол среза квадратных труб составляет 45 градусов. Конечно, можно приварить элементы встык, но так получится менее эстетично, поэтому желательно на краях заготовок сделать углы.
Взять все детали и начать их выкладывать на ровной поверхности, чтобы получилась створка. Все места соединений прихватываются несколькими точками. Затем конструкция корректируется. После чего каркас обваривается со всех сторон.
Две створки готовы. Обычно их усиливают перемычками — косыми или крестообразными. Например, если выбраны перемычки, которые будут привариваться по диагонали, то квадратная труба прикладывается к левому верхнему углу правой створки и приставляется к нижнему углу этой же створки. Такая манипуляция проделывается с другой створкой. Теперь в центре двух створок по горизонтали приваривается другая перемычка. Таким способом делают усиление ворот.
В конце сварные швы освобождаются от шлака и зачищаются

Весь металл окрашивается краской, но важно не забыть предварительно нанести грунтовку.

Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор

Приваривание петель

Если навесы приварить криво, то ворота будут открываться неровно и со скрипом. Поэтому этот этап работы можно считать самым важным. Профессионалы прикрепляют петли по такому принципу:

1. Вначале навесы надо приварить к опорам. На столбе отмечается мелом вертикальная линия, к которой приставляются шарниры и прихватываются. После прихватки последует точная корректировка. Только после этого петли полностью обвариваются.
2. Затем такая процедура проделывается со створками и калиткой. Если вы желаете, чтобы ворота открывались внутрь и наружу, то шарниры прикрепляются встык к колонне. Если в планах, чтобы створки открывались только наружу, то навесы привариваются только внахлест с уличной стороны.

Примечание! Шарниры должны установиться симметрично друг другу с точностью до 1 мм. От низа колонн они привариваются на 20−30 см от земли.

Крепление профильных листов

Иногда профнастил закрепляется только с внешней стороны, а бывает и с обеих сторон. Мастера быстро делают работу по установке листов, они придерживаются следующих правил:

1. В раме и на листах с помощью дрели проделываются отверстия. Шаг между отверстиями составляет 15 см. Сверление касается не только периметра створок, но и диагональных перемычек.
2. Далее нужно взять болты, гайки и гаечные ключи. Прикручивать сверху, продвигаясь в сторону по створке, затем — по бокам конструкции и в самом низу.

Примечание! Для закрутки болтов можно применить шуруповерт со специальной шестигранной насадкой. С одной стороны придерживать гайку ключом, а с другой — вкручивать сам болт.

По окончании работы в листе на калитке вырезается отверстие для замка. Далее необходимо прикрепить горизонтальную задвижку. В нижней части створок закрепить две вертикальные задвижки, которые опускаются в трубки, предварительно вбитые в грунт.

https://youtube.com/watch?v=gumoq9guC5o

Способы монтажа пролетов

Монтаж бывает сплошным и секционным.

Сплошной

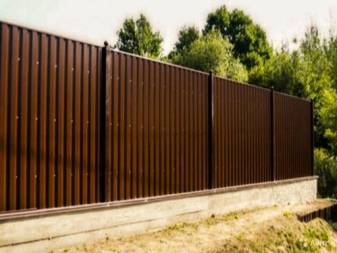

Обшивка профнастилом забора выполняется внахлест. Конструкция визуально кажется сплошной стеной. Столбы монтируются с шагом 1,5‒2,5 метра. Увеличивать расстояние не следует, поскольку придется брать лаги большей толщины.

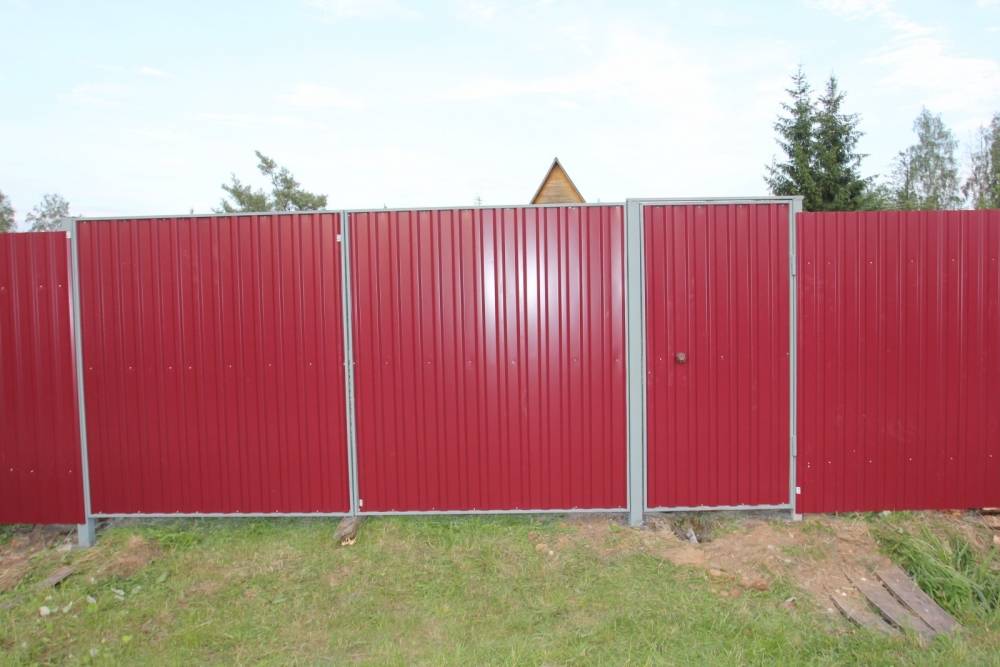

Фото: забор и ворота с калиткой из профлиста

Средняя высота забора 1,7‒ 1,8 м. Листы могут крепиться горизонтально или вертикально.

При данном крепеже расход листов гораздо больше, чем при секционном.

Секционный

В этом способе монтажа четко выделяются пролеты.

Статья: «Виды кованых заборов».

Столбы делаются из:

• кирпича;
• камня;
• металла с элементами ковки;
• бетонных блоков.

Количество столбов определяется количеством секций.

Особенности

Прежде всего перечислим основные отличительные черты забора с воротами из профлиста или калиткой, изготовленной с его использованием.

• Профилированный лист является легким строительным материалом. Вес квадратного метра не превышает 8 килограммов, что значительно облегчает работу с ним. К тому же за счет такой характеристики отпадает необходимость возведения мощных поддерживающих листы конструкций.

• Несмотря на легкость материала, профлист отличается высокой прочностью. Она достигается за счет выпуклых ребер, которые образовываются в процессе профилирования, тем самым обеспечивая надежность конструкции.

• Установить забор из профлиста не составит труда даже для неопытного строителя. Для того чтобы лист был надежно закреплен, достаточно присоединить его к 2-3-м лагам при помощи специальных саморезов.

• Профилированный лист, несмотря на прочность, довольно хорошо режется и сгибается. За счет этого можно подогнать будущий забор под необходимую высоту.





















• Благодаря особой технологии изготовления материала конструкции из профлиста отличаются долговечностью и устойчивостью. На производстве изделие обрабатывается антикоррозионным покрытием, лишь только потом осуществляется декоративная покраска. Гарантия изготовителя довольно длительная – от 15 до 30 лет. Однако рекомендуется периодически проверять забор на предмет механических повреждений, и принимать меры к их оперативному устранению.

• Привлекательный внешний вид забора. Современные производители предлагают большой ассортимент профилированных листов с различными характеристиками плотности, цвета и фактуры. Любая из выбранных разновидностей этого материала будет хорошо смотреться в составе ограждения.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

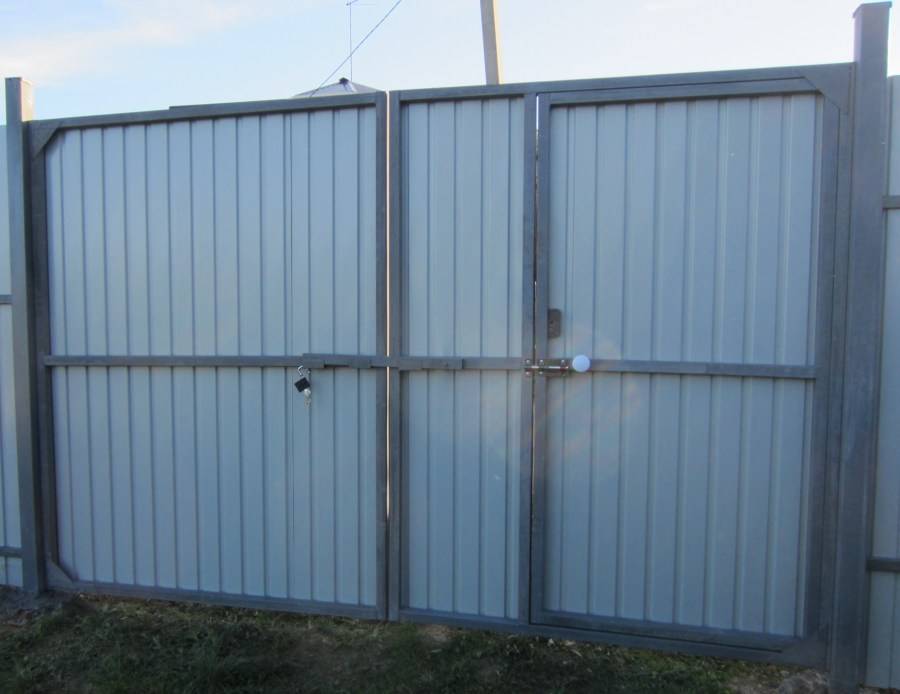

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

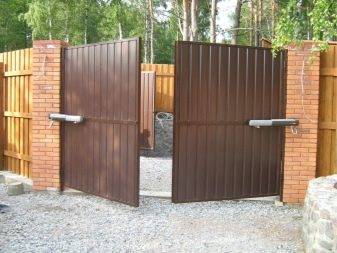

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Профнастил для заборов

Для заборов используется профлист с маркировкой С — для заборов и стен. Еще есть Н и НС, но они для заборов не подходят — это больше кровельные материалы. Редко можно встретить маркировку A и R, профили А могут использоваться для заборов.

В маркировке после буквы стоит цифра — от 8 до 35. Она обозначает высоту ребра в миллиметрах. Так С8 означает, что профлист предназначен для забора, а высота волны — 8 мм. Чем больше высота волны тем более жесткой будет поверхность. При сильных ветрах берите как минимум С10, а то и С20.

Толщина листа — от 0,4 до 0,8 мм. Наиболее оптимальный вариант — толщина 0,45 мм или 0,5 мм. Они подойдет для забора до 2,5 м высоты. Если нужен более высокий, берите хотя бы 0,6 мм.

Высота листа обычно в районе 2 метров, можно найти 2,5 м. Ширина бывает очень разной — от 40 см до 12 метров. Разные заводы выпускают различный по формату профнастил.

Стандартная палитра цветов, в которую красят листы профилированного металла

Профнастил может быть оцинкованным, может окрашенным (окрашенные на 15-25% дороже оцинкованных). Краску наносят двух типов: порошковое и полимерное покрытие. Порошковое покрытие более стойкое, но и более дорогое.

Есть листы, окрашенные с одной стороны — со второй находится оцинковка, покрытая грунтом серого цвета, есть — с двух. Двухстороннее покрытие, естественно дороже односторонней окраски, но вид лучше, да и срок службы больше.

Это вид со двора на забор с двусторонней окраской

Опорные трубы и лаги для забора обычно грунтуют, затем красят. И как-то повелось, что красят их темной краской. Прикрепив затем к ним окрашенный с одной стороны профлист получают четко видный «скелет» на светло-сером фоне. На небольшом участке это бывает критично

Обратите внимание, и строя забор из профнастила своими руками, красьте несущий каркас в светло-серый цвет. Результат вас обрадует: со двора смотрится это намного лучше

Чем оформить калитку

Вариантов красивого оформления дизайна конструкции множество. Вот несколько способов улучшить вид калитки:

1. Начать стоит с формы. Если хозяева не хотят калитку стандартной прямоугольной формы, то стоит задуматься об арочной створке. Ее отлично дополнит небольшой закругленный козырек. Этот вопрос необходимо продумать на этапе разработки чертежа забора.
2. Посередине створки можно вставить сварную решетку.
3. На столбах можно закрепить красивые уличные светильники.

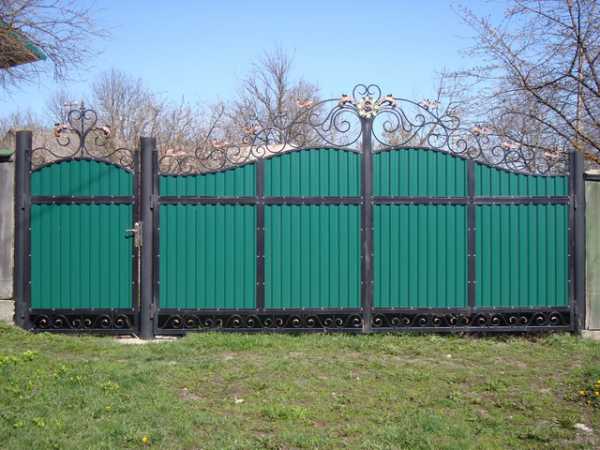

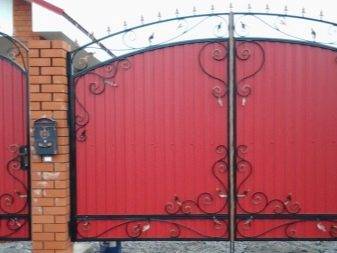

4. Отличный способ украсить створку – добавить элементы ковки. Их можно купить готовыми или заказать по своему рисунку у кузнеца. В этом случае полотно из профнастила служит фоном для декоративных рисунков.

Крепеж деталей выполняют сваркой к рамке двери. Элементы перед крепежом проходят грунтовкой или краской.

Усиление створки металлическими деталями – это отличная защита от взлома и несанкционированного проникновения на усадьбу.

При наличии инструментов, умении обращаться со сварочным аппаратом владельцам усадеб не составит труда собрать калитку своими руками. Если же навыки строительного дела отсутствуют, нет свободного времени на возведение забора с калиткой, то лучше обратиться к специалистам. Они сделают забор под ключ с учетом всех пожеланий заказчика.

Основы монтажа профнастила

Предварительно нужно определиться не только с цветом материала и прочими эстетическими аспектами, но и с формой калитки, ведь именно от этого показателя будет отталкиваться экономический расчет материала и план действий.

Фото: калитка из профнастила

Первое, на что нужно обратить внимание, это вид профнастила. Как известно данный материал бывает двух видов, если распределять категории по типу монтажа:

• вертикальный
• горизонтальный.

Для выполнения калитки нам понадобится вертикальный профнастил. В среднем на выполнение всего процесса разрезки и формирования ворот уйдет около 3-4 часов при наличии хорошего лобзика и навыков работы с листовым железом. Если Вы ранее не сталкивались с таким видом деятельности, то советуем первое время изготовить ворота прямоугольной или квадратной формы.

Схема калитки

Следующий шаг нашей схемы, это измерение необходимого расстояния между воротами. Данный этап требует очень большой сосредоточенности и внимания, ведь буквально несколько лишних или недостающих миллиметров могут стать решающей загвоздкой при монтаже ворот. За стандарт нужно взять высоту полтора-два метра и отталкиваться от этой цифры. Данное число, согласно подсчетам инженеров, является оптимальным для обеспечения необходимой высоты и минимальной нагрузки на крепежные петли и замки ворот.

Далее необходимо подготовить основание. После того как выбрали место будущих ворот, там роем ров глубиной около полутора метров, в нем будут располагаться будущие стоки ворот. Данное значение взято из простого подсчета: в среднем высота ворот 1-1,5 метра. Но ведь необходим зазор где-то в 20-30 сантиметров, итого получается 180, еще 20 сантиметров оставляем на возможные погрешности.

Теперь нужно изготовить специальный каркас для будущей калитки. Мы рекомендуем производить каркасы из труб с сечением 60 на 30 мм. Это оптимальное решение для средне-тяжелых ворот. Кроме того, при небольшом опыте работы квадратное сечение легче всего поддается обработке и монтажу. Но здесь также необходимы этапы рабочего процесса:

• сварка общего каркаса и рамы;
• проверка перпендикулярности углов;
• приварка к общему каркасу двух железных ребер жесткости, которые помогут воротам быть более устойчивыми и долговечными;
• обработка сварных швов: затирка при необходимости грунтовка и покраска.

После всех этих подготовительных этапов наступает самый легкий шаг: это установка непосредственно листов профнастила на наш каркас.

Чертеж: установка листов профнастила на каркас калитки

Когда уже все листы установлены, а швы затерты, настает время монтажа петель и замков. Предварительно нужно провести замеры будущего замка и изготовить дополнительные пластины, на которые его и будем монтировать. Есть два варианта установки защитного механизма: на пластины либо непосредственно врезать в забор.

Следом за замками производится установка петель, которые и служат одновременно опорами и держателями калитки. Как только забор был поставлен на петли – установка полностью завершена. Нужно смазать все подвижные соединения и проверить точность стыков.

Как видите, схема, как устанавливается калитка из профнастила на каменные колонны или столбы практически идентична

Бывалые строители советуют обратить внимание на такие моменты:

1. Глубина ямы. В идеале её нужно просчитывать индивидуально, в зависимости от тяжести забора, материала несущей конструкции, ведь если глубина или ширина рва будет не учтена, то в скором времени несущие колонны согнуться под весом калитки;

2. Качественная обработка материала после сварки. Швы больше всего подвержены появлению коррозии, их нужно очень тщательно проверять, иначе оцинкованный лист стали пойдет ржавыми полосами и трещинами по всей площади;
3. Контролировать уровень наклона забора. Угол проще всего проверять обычным уровнем, допускается не более 10 %, как и в принципе в случае с крышей из профнастила;
4. Необходим внахлест приблизительно 10-15 сантиметров на плоской поверхности и около 20 на углах;
5. Калитка с деревянным каркасом из профнастила может устанавливаться только в случае не слишком большой нагрузки или временного пользования;
6. Для бюджетного варианта окраски подойдет и простой баллончик;
7. Опорные колонны изготавливаются не менее 100 мм;
8. Для окрашенной калитки из профлиста очень кстати будут цветные саморезы и заклепки;
9. Монтаж производят только саморезами с уплотнительными шайбами.
