Как сделать гаражные ворота-рольставни своими руками

Минусы рольставней для гаража

Любой механизм имеет как плюсы, так и минусы. К очевидным минусам рольставней относится:

  • Низкая герметичность и слабая устойчивость к влаге. Такой недостаток позволяет поступать холодному воздуху в помещение.
  • Замерзание движущихся элементов механизма при низких температурах, что приводит к снижению функциональности и уменьшению срока эксплуатации. Приведение в рабочее состояние замерзших механизмов следует осуществлять при помощи специального спрея, так как иное может привести к повреждению деталей.
  • Высокая стоимость рольставней. Иметь гаражные ворота в виде рольставней даже с ручным управлением — “удовольствие” не из дешевых.

Несмотря на наличие существующих минусов, владельцы автотранспортных средств все же отдают предпочтение рольставням, ввиду их комфортности, неприхотливой эксплуатации и высокой степени защиты.

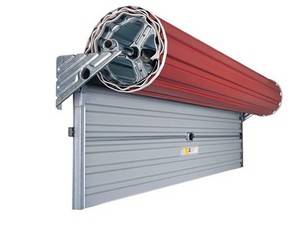

Принципиальная схема устройства гаражных ворот рольставней

Подобные конструкции можно отнести к одной из разновидностей рольставней. Они включают основные и дополнительные элементы. Первые включают:

  • полотно, состоящее из роллетных профилей – ламелей, изготавливаемых из алюминиевого сплава либо стали;
  • пару направляющих;
  • приёмный вал, предназначенный для намотки полотна;
  • защитный короб, используемый для размещения свёрнутого полотна. Может быть прямоугольной или полукруглой формы;
  • привод. Бывает электрическим либо механическим.Последний вариант возможен только в том случае, если у гаражных ворот небольшие размеры и вес. Гаражные ворота рольставни с электрическим приводом более удобны в эксплуатации;
  • замки. Выбор может быть сделан в пользу конструкций различного типа;
  • рычаг разблокировки при установке автоматических ворот. При его наличии гаражные ворота могут быть открыты даже при отсутствии электричества.

Перечень дополнительных элементов в каждом конкретном случае определяется индивидуально. Выбор может быть сделан в пользу:

  • сигнализации (противоугонной и/или противопожарной);
  • системы дистанционного управления. Актуальна только для гаражных ворот с автоматическим приводом;
  • уплотнителей, повышающих степень герметичности монтируемой конструкции;
  • системы подогрева, позволяющей беспрепятственно открывать замки при достаточно низкой температуре.

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

  1. Содержать металлоконструкции в чистоте.
  2. Своевременно обновлять защитное лакокрасочное покрытие.
  3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
  4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
  5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
  6. Не допускают весовых нагрузок на створки ворот.
  7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

Монтаж конструкции

Приложите каркас к проему, через отверстия протяните своими руками (не забудьте о перчатках) шнуры питания для электропривода. Приложите каркас к рабочей поверхности и убедитесь, что он прилегает к ней строго вертикально, используйте для этого строительный уровень. С помощью шуруповерта и саморезов закрепите направляющие и короб на обрамлении проема. Затем проверьте горизонтальность электропривода строительным уровнем.

Гаражные рулонные ворота можно купить как с ручным, так и с автоматическим открыванием.

Распакуйте полотно, вставьте ригели в верхний профиль полотна. Установите оси ригелей в установочные отверстия ригельных колец короба. Сведите кольца до упора, зафиксируйте положения колец саморезами. Вал сверлить запрещено. Саморез необходимо закручивать в радиальное отверстие ригельного кольца до самого упора в стенку вала. Не просверлите электропривод. Затем подключите выключатель для электропривода, не забывайте про технику безопасности и набор индивидуальной защиты.

Для регулировки концевых выключателей привода используется пластиковый или металлический шестигранник, который поставляется в комплекте. Необходимо определить максимально нижнее и максимально верхнее положение полотна. Нижнее положение задается с помощью нижнего концевого выключателя, верхнее – с помощью верхнего. Оба выключателя находятся в боковой части короба. Отрегулировать своими руками верхнее положение полотна необходимо таким образом, чтобы одна ламель осталась в проеме направляющих. Выполните электрические подключения (лучше обратиться к специалисту). Затем установите переднюю крышку короба и закрепите ее заклепками или саморезами.

После окончания монтажа, с целью повышения защитных свойств конструкции, шляпки винтов и шурупов в направляющих и коробе должны быть закрыты заглушками. После завершения работ по монтажу и отделочных работ можете удалить защитную пленку с полотна и очистить загрязненные участки.

Как мы видим, ничего сложного в данном виде монтажных работ нет.

Преимущества роллетных ворот

  1. Рулонное полотно не требует пространства для открывания, не ограничивает обзор при выезде из гаража.
  2. Материал, из которого изготавливают рольставни, отличается устойчивостью к коррозии, нагреванию, отрицательной температуре и механическому воздействию.
  3. Оснащение ворот автоматическим управлением делает процесс открывания предельно простым и удобным.
  4. Презентабельный внешний вид рольставней впишется в любой дизайн.
  5. В зимнее время нет необходимости убирать снег для открывания ворот.
  6. Стальное, а особенно бронированное, роллетное полотно надежно защищает гараж от взлома.
  7. Процесс спуска и подъема ламелей занимает несколько секунд.

Не требуется пространство для открывания

Существенный минус такого типа ворот – низкая теплоизоляция и возможность обледенения в зимний период.

Виды и особенности

Рольставни давно уже стали популярным материалом. способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике производства. материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на встроенные и накладные. Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на :

Они не применяются в проемах с большим пространством, но обладают отличными декоративными свойствами. Такие ставни защищают помещение от шумовых помех и прямых лучей солнца, но от кражи со взломом они не могут спасти имущество хозяина;

Такие рольставни производят из металлического профиля с окрашенной или оцинкованной поверхностью. Они защищают собственность от проникания недоброжелательных лиц на территорию владельца.

Такой вид изделий наиболее часто встречается в современном строительстве ;

Этот вид рольставней похож на стальные по своим свойствам и характеру защиты помещения, но имеет меньший вес, и отличаются доступной ценой. Такие ставни используют владельцы магазинов и жители первых этажей в многоквартирных домах;

Обычно такие изделия производят из высокопрочного алюминия или металлического профиля. Именно эти рольставни применяют в помещениях, которые нужно максимально оградить от проникновения злоумышленников.

Установка таких рольставней производится в учреждениях, связанных с финансами, и учреждениях с повышенной безопасностью. Часто изготовители оснащают эти изделия электрическим приводом и управлением с помощью пульта на дистанции;

Рольстани из дерева применяют как декоративный материал, выполненный без добавления искусственных составляющих и отличающийся высокой экологической безопасностью.

Такие ставни защищают помещение от попадания солнечных лучей и служат теплоизолирующим материалом;

Подобные рольставни сделаны из профиля с использованием прочного металла, с вставками из пластика. Такие вставки могут производиться в любой форме. Этот вид конструкций отличается высокой ценой, но, в то же время, и качеством производства.

Мастера предпочитают устанавливать такие конструкции в помещениях, где требуется контроль за другим помещением, а так же должно производиться регулярное проветривание.

Перфорированный вид рольставней часто используют в установке витрин магазина.

По назначению рольставни подразделяют на санитарно-технические, оконные и гаражные.

  1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или металлические трубы.

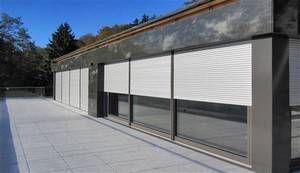

  2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
  3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни. их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность. легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций – роллетные ворота. Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:

Какой материал выбрать для гаража?

При выборе рольставней, наиболее подходящих в гараж, опытные мастера советуют руководствоваться не только внешним видом и простотой монтажа, но и обратить внимание на степень защиты от воров и неблагоприятных погодных условий. Рольставни для гаража различаются по материалам, из которых они созданы

В качестве основного и самого устойчивого вида конструкции применяют металл

Рольставни для гаража различаются по материалам, из которых они созданы. В качестве основного и самого устойчивого вида конструкции применяют металл.

Это может быть сплав, изготовленный из стали или цветного металла, но параметры проема для монтажа конструкции не всегда позволяют поставить такое тяжелое ограждение.

Поэтому в подобных конструкциях иногда применяют изделия из композитного, пластикового или алюминиевого материала.

Если нужны легкие рольставни, отличающиеся долговечностью, можно использовать изделия, произведенные из алюминия.

Такие материалы заполняют полиуретаном. Если хозяин гаража не обладает большими финансовыми возможностями, он может позволить себе рольставни, выполненные из пластикового полотна.

К тому же такой материал отличается износостойкостью и поддается влажной уборке.

Рольставни, выполненные из поликарбонатного материала, оптимизируют нужную для помещения освещенность. Такая конструкция включает в себя роллетную основу из ламелей, цилиндр, направляющие и короб.

Конструкция подобного типа позволяет устанавливать систему с закрытием и открытием полотна во всех направлениях и под разными уклонами. Такие рольставни идеально подходят для гаража и для перегородки между двумя секциями в помещении.

Изделия из поликарбоната понравятся тем владельцам гаражей, которые не хотят быть отделены от внешнего мира плотным ограждением.

Такие системы не отделяют гараж от двора плотным покрытием, а лишь немного приглушают попадание солнечного света в помещение.

Рольставни, выполненные из деревянных элементов применяются редко. и чаще всего служат лишь декоративной составляющей. Такой вид пользуется популярностью только для применения внутри помещения или оконных проемов.

Применять такие рольставни для защиты гаража нецелесообразно, так как материал, из которого они изготовлены, не отличается прочностью, и при попытке провести проникновение в гараж, будет нарушен с помощью механических повреждений, нанесенных злоумышленниками.

Рольставни ярких цветов отличаются по стоимости от однотонных изделий в большую сторону. Однако, не обязательно ориентироваться на приобретение дорогостоящих моделей, достаточно того, чтобы ворота защищали гараж и имущество в нем.

Способы монтажа

Вариант установки ворот подбирают учитывая сложность монтажа, конструкцию проема, технические данные гаража.

Накладной монтаж – способ, рекомендуемый для начинающих установщиков рольставней. Он отличается доступностью и простотой. Защитный короб конструкции устанавливается на наружную или внутреннюю часть проема. Второй вариант предпочтительнее, ведь механизм защищен от воздействия окружающей среды и взломщиков. Установка вала рольставни выполняется снаружи, если на фасаде имеются такие же приспособления для окон – это поддерживает общность дизайна здания.

С внутренним размещением короба

Встроенный монтаж предусматривает размещение короба внутри проема, без частей, выступающих на фасад. Он выглядит эффектнее, но возможен при высоте проема не менее 2,5 м. Этот способ более трудоемкий, требует подготовки места для закрепления механизма ворот.

Комбинированный способ максимально подстраивают под индивидуальные особенности гаража.

Недостатки

  • Главный недостаток – нельзя установить в утепленном помещении. Ворота с легкостью пропускают с улицы холодный воздух. Если изначально на заводе производители не произведена специальная теплоизоляция.
  • Ламели и движущие механизмы зимой могут промерзнуть. Это когда влага проходит сквозь щели, на шарнирах между профилями образуется лед, что значительно затрудняет движение ворот. Чтобы избежать подобного стоит установить над проемом козырек. Для размораживания механизмов лучше применять специальный спрей, чтобы не повредить конструктивные элементы, отвечающие за открытия и закрытие.
  • Рольставни довольно дорогие. Даже самые простые ворота с ручным приводом вместе с установкой могут ударить по кошельку. А вспомогательные функции, соответственно увеличивают стоимость.

Несмотря на все минусы, большинство автолюбителей отдают предпочтение рольставням, благодаря их удобству, практичности и прочности.

Разница между разными приводами рольставней

Помимо материала изготовления, рольставни отличаются по типу привода

Электрический привод. Этот способ управления работой рольставней позволяет использовать устройства аварийного открывания и дистанционное управление. С таким приводом можно применять автоматические замки. Основной недостаток – ограничение размера по ширине проёма (минимально 60 см.)

Карданный привод. Дешёвое и надёжное устройство для управления рольставнями. Можно на выбор использовать несъёмный или съёмный узел. Минусом является то, что масса дверного полотна не должна превышать 36 кг.

Тросовый привод. Это надёжное и недорогое приспособление можно устанавливать прямо на стену или крепить к направляющей. Тросовый привод, к сожалению, не может работать вместе с перфорированными рольставнями. Обязательное условие – установка нижнего замка.

Ленточный привод. Самый дешёвый и простой способ управления роллетами. Недостаток –ограничение по массе дверного полотна (не более 15 кг). Эту систему нельзя провести сквозь стену.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно

Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки. предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа :

  • подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
  • выбор нужного материала с учетом качества стен гаража и глубины крепежа;
  • монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж. где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

  • нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
  • монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
  • нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
  • отбортовка в шинах при необходимости;
  • нарезание короба для защиты, изготовление окна для управительных элементов;
  • нарезание октогонального вала со шлифовкой мест нарезки;
  • сборка полотна роллеты;
  • сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования. в числе которого:

  • столы для заготовок;
  • станки для отрезания составляющих рольставни;
  • пила торцовая;
  • верстак для слесарей;
  • компрессор.

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас. шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

Типичные просчёты

Ворота рольставни требуется крепить максимально надежно, это нужно для того, что конструкция служила долго и не доставляла неудобств. Специалисты отмечают ряд ошибок, которые могут допускать начинающие монтажники:

  • отказ от выставления направляющих по уровню: при отклонениях от вертикали или диагонали плотно не может нормально работать, оно начинает заклинивать во время движения. Чаще всего это происходит в летнее время, когда металл нагревается, из-за чего увеличивает свой объем;
  • отсутствие герметичности короба: проникновение внутрь влаги, что вызывает коррозию металлических составляющих конструкции. Это снижает эксплуатационные характеристики рольставней. Когда в регионе часто идут дожди, имеет смысл между основанием и крышкой короба дополнительно проложить уплотнитель;
  • крепежные болты находятся на поверхности: если эти элементы не будут закрыты, они могут быть вынуты, что приводит к нулю всю защиту строения. Когда возникает такая проблема, требуется рассверлить винтовые головки, чтобы работа злоумышленников была усложнена. Когда возникнет необходимость снятия ставен, придется тоже приложить немало сил, для демонтажа креплений.

Основные разновидности гаражных ворот рольставней

Все ворота рольставни на гараж имеют одинаковую конструкцию, отличаются лишь размеры, цены, материал, из которого изготавливаются ламели, метод управления, способ монтажа и степень защиты.

Материал для ламелей уже был обозначен − это сталь или алюминий. Стальные – это высокая прочность и долговечность эксплуатации, неплохая шумоизоляция и отличные противовзломные характеристики,но стоят такие модели дорого.

Стальные крашеные ламели

Алюминиевые конструкции имеют презентабельный внешний вид, не подвергаются коррозии, достаточно лёгкие, но при этом прочные. Что касается цены секционных алюминиевых ворот для гаража, то они намного дешевле стальных аналогов.

Что касается способа управления, то, как уже было сказано выше, ворота данного типа делятся на автоматические и механические с ручным приводом. Первые – это электропривод и блок управления, который приводит в движение всю механическую часть или от дистанционного пульта, или от кнопок, расположенных на стене у воротной конструкции. Вторые – это просто редуктор, к которому подсоединена рукоятка в виде коловорота. Крутишь последнюю, она приводит в движение редуктор, который передаёт вращение на вал, расположенный в верхней части ворот.

Степень защиты роллетных ворот для гаража

Здесь три позиции:

  1. Классы Р1 и Р2, которые относятся к конструкциям с низким уровнем защиты. Такие ворота рольставни называют классическими, в некоторых видах документации название другое – сантехнические. В основном они обеспечивают защиту от пыли и шума.
  2. Классы Р3−Р5. Это модели со средним уровнем защиты. Изготавливают их в основном из стальных ламелей, что обеспечивает высокую прочность устройства.

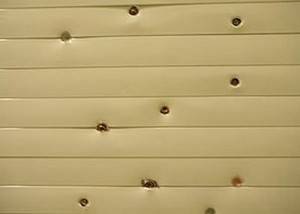

  3. Классы Р6−Р8. Это бронированные ворота, пуленепробиваемые. Это самые высокие классы прочности.

Виды гаражных ворот по способу монтажа

Здесь тоже три позиции:

  1. Накладного типа или наружные. Их устанавливают на плоскости внешней или внутренней стены над воротными проёмами. Короб с валом крепится именно там.
  2. Встроенные. Вал с коробом монтируют в сам проём и крепят к верхнему торцу. Специалисты считают, что это идеальный вариант, который обеспечивает высокую надёжность от взлома.
  3. Комбинированный вариант, в котором короб с валом устанавливают в специальную нишу, расположенную над гаражным проёмом.

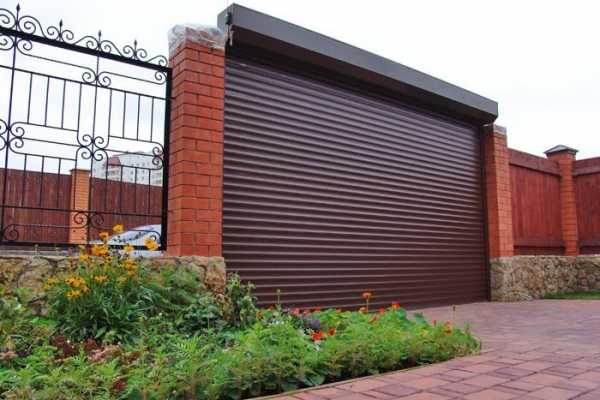

Ворота рольставни накладного типа снаружи
