Как выпустить воздух из чугунной батареи
Для проведения манипуляций по удалению лишнего воздуха из чугунных отопительных приборов старого образца в многоквартирных домах приглашают сантехников из ЖЭКа, так как это правило регламентируется постановлением Министерства государственного строительства от 27 сентября 2003 года. На самом деле, сантехники устраняются от этих работ, предоставляя право хозяевам решать проблемы с отоплением.
В частных коттеджах, как правило, эту работу приходится выполнять самим жильцам. Некоторые умельцы устанавливают на отверстия в чугунных батареях обычный кран, что, несомненно, портит вид жилого помещения, но упрощает процесс спуска воздуха. Чтобы выпустить воздух из чугунной батареи правильно, нужно знать определенную последовательность действий.
Монтаж шланга к отверстию радиатора
В частном коттедже котел обязательно отключают. Если все же работы решено производить самостоятельно в квартире, необходимо отключить распределительный вентиль на стояке. Далее нужно перейти к монтажу шланга к отверстию радиатора. Шланг должен быть длинным, доходить до ближайшего удобного слива в канализацию или на улицу.
Совет. Во время выпуска воды нужно поставить под батарею миску или ведро с водой и запастись тряпками, так как вода вытечет из батареи.
Потом отвинтить заглушку. Это бывает не просто сделать, потому что чугунные батареи обычно красят масляной краской, и она затвердевает вокруг заглушки. Иногда на соединительные части наносят еще и паклю, которая также не способствует легкому отвинчиванию заглушек. Для облегчения работ наносят специальную смазку на резьбу, что упрощает процесс откручивания.
Разводным гаечным ключом откручиваем гайку
Работы производят с помощью разводного гаечного ключа.
Совет. Если сразу отвинтить заглушку на чугунной батарее не представляется возможным, смазка не помогает, то растворить краску поможет керосин, его наносят на стыки и ждут 10–20 минут.
После того как все необходимые работы проведены, необходимо замотать заглушку фум-лентой (тонкий прозрачный уплотнитель) и опять прикрепить ее.
По окончании работ устанавливаем заглушку на место
Нужно ли выпускать воздух из батареи, решать хозяевам домов и квартир. Но если есть желание проживать в комфортных условиях, не замерзая из-за некорректно работающего отопления, то лучше научиться выпускать воздух из батареи отопления самому. Тем более что при знании последовательности действий, это не представится сложной задачей!
Система отопления без воздушных пробок
Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:
- правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
- использовать автоматические и ручные воздухоотводчики.
Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой
При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу
Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика
Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.
Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.
Как найти воздушную пробку?
В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.
Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.
Как определить воздушную пробку в батарее
Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке .
Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.
Избавляемся от воздушной пробки
При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.
Обратите внимание! Если батарея продолжает плохо греть после развоздушивания, проблема может крыться в засоре. В этом случае прибор отопления демонтируют и промывают
После установки радиатора на место заново, проверьте систему на наличие воздушных пробок.
Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом :
- Открывают ближайший к воздушному пузырю воздушный кран или клапан.
- Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.
Автоматический воздухоотводный клапан с угловым подключением
Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.
Важно! Если пробка систематически формируется на одном и том же участке трубопровода, врежьте в этом месте тройник и установите автоматический клапан
Чем опасна воздушная пробка в радиаторе?
Если в батарее появилась завоздушина, ничего хорошего от этого не будет. Лишний воздух является преградой для нормального функционирования системы. А также может стать причиной образования коррозии на стенках радиатора.
Если в контуре установлен циркуляционный насос. воздушная пробка может нарушить и его работу. Когда система функционирует правильно, подшипники скольжения на валу насосного агрегата находятся постоянно в воде. А при наличии завоздушины возникает эффект «сухого трения», который негативно влияет на скользящие кольца, и может вывести из строя вал
Поэтому важно знать, как выгнать воздух из системы отопления дома. Принятые вовремя меры помогут предупредить повреждение сети теплоснабжения
Как понять, что в батарее есть воздушная пробка?
Перед тем, как выпустить воздух из системы отопления, надо разобраться, почему он образуется в контуре и как понять, что в радиаторе есть воздушная пробка. Чаще всего лишний воздух скапливается в результате неправильного заполнения системы водой. Причина может быть и результатом ошибок, допущенных во время монтажа. Низкое давление в контуре, низкокачественный теплоноситель с наличием растворенного кислорода также могут привести к завоздушиванию.
Воздушная пробка может возникать и при таких обстоятельствах:
- Составные элементы системы соединены неплотно. В результате воздух извне засасывается батареей.
- Отсутствует воздухоотводчик либо он имеется, но работает некорректно.
- Проводились ремонтные работы по замене запорных механизмов, стояков, обогревательных приборов, во время которых в систему проник воздух.
О том, что в системе скопился лишний воздух, могут свидетельствовать такие признаки: шипящие и булькающие звуки в батарее, снижается качество нагрева, обогрев становится неравномерным, в участках наличия воздуха радиатор может быть холодным.
Такие ситуации нередки. Наверняка каждый хозяин квартиры либо частного дома сталкивался с подобной проблемой
Поэтому важно разбираться, как убрать воздух из системы отопления дома, тем более сделать это своими руками совсем не сложно. Надо заметить, что чаще всего воздушная пробка образуется в батареях, которые установлены на верхних этажах дома
Важно! Иногда причиной образования пробки является радиатор низкого качества. В этом случае, сколько не стравливай лишний воздух, он будет образовываться снова
И причина кроется в том, что материал, из которого изготовлена батарея, способствует образованию газов. Выход из ситуации лишь один – купить новый радиатор. Поэтому лучше сразу приобретать обогревательные приборы у добросовестных производителей
В этом случае, сколько не стравливай лишний воздух, он будет образовываться снова. И причина кроется в том, что материал, из которого изготовлена батарея, способствует образованию газов. Выход из ситуации лишь один – купить новый радиатор. Поэтому лучше сразу приобретать обогревательные приборы у добросовестных производителей.
Принцип разделения теплоносителя и воздуха
Воздушные пузырьки, находящиеся в воде, не вступают с ней в реакцию, а создают механическую смесь, которая начинает распадаться на составляющие с того момента, как в потоке наступает замедление. Устройство, предназначенное для разделения, функционирует именно по данному принципу.

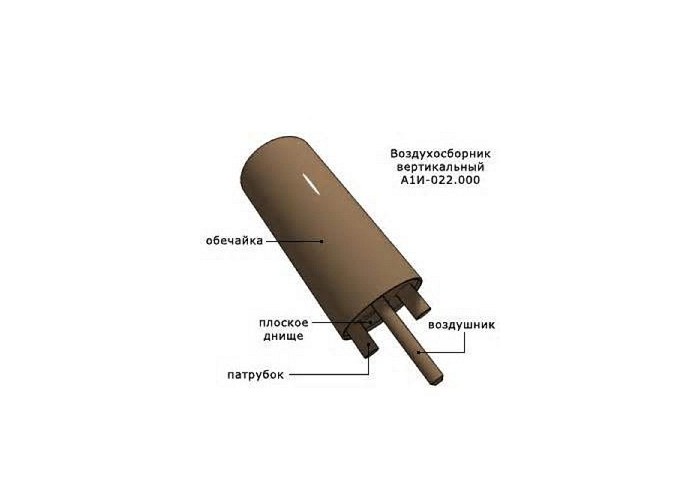

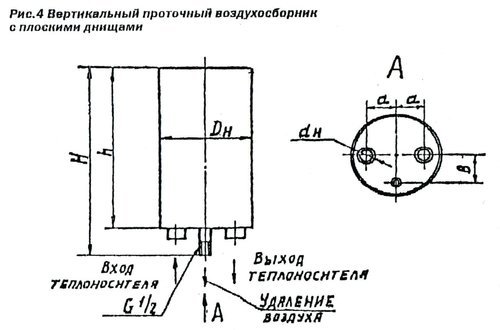

Вертикальный сепаратор
Для двухтрубной системы отопления рекомендуется применять вертикальный сепаратор. Устанавливают его в верхней точке основного стояка. Принцип действия основывается на гравитации: тепловой носитель, побуждаемый силой конвекции тепла либо работающим насосным агрегатом, начинает подниматься по стояку, расположенному вертикально. Дойдя до верхнего отрезка системы, вода замедляет свое движение до такой степени, что из нее начинают выделяться пузырьки воздуха.
Конструктивно вертикальный воздухосборник напоминает простую расширительную емкость. Для систем закрытого типа, не имеющих возможности сообщения с атмосферой, он считается дополнительным элементом к мембране, устанавливаемой, как правило, снизу, у котла. Его объем частично остается пустым, там и происходит накапливание воздуха. Верхние крышки герметичных баков имеют краны, через которые и осуществляется стравливание воздуха. Зачастую вместо таких кранов устанавливают спускные клапаны, работающие в автоматическом режиме.
Горизонтальный сепаратор
В однотрубных системах, имеющих нижнюю разводку, следует монтировать сепараторы горизонтального типа. Принцип работы таких устройств основывается на гидродинамических законах: от изменения диаметра трубы в сторону увеличения скоростной режим потока уменьшается.
Основное отличие от вертикального типа состоит в том, что сепаратор полностью заполняется водой, и здесь проявляется его главный недостаток – воздушным массам нет места для скапливания. В самой верхней точке такого сепаратора имеется патрубок изогнутого типа, за что его часто называют «гусаком». Конец такого фигурного трубного элемента снабжен краном для спуска.
По своей сути все теплообменники представляют собой горизонтальные уловители пузырьков воздуха. Ход воды в них замедляется, и способствует этому не только увеличение объема, но и формы, придаваемые радиаторам, чтобы улучшить тепловую отдачу
Отсюда можно сделать вывод, что оснащение радиаторов кранами, через которые удаляется воздух, имеет немаловажное значение
Горизонтальный сепаратор
Если воздухосборник вертикальный размещают на самом верхнем участке системы отопления, то горизонтальный может быть вмонтирован в любой точке – до или после котла.
В случае, когда тепловой носитель перемещается под воздействием циркуляционного насоса, то сепаратор горизонтального типа рекомендуется устанавливать до котла. Силы агрегата для перекачки воды скорей всего окажется вполне достаточно, чтобы большую часть воздуха выдавить не только из магистральных труб, но и из радиаторов. Но здесь необходимо заметить, что водно-воздушная смесь для самого насоса может таить опасность.
Откуда берется воздух в системе
Практика показывает, что идеально изолировать сеть водяного отопления от внешней среды невозможно. Воздух различными путями проникает в теплоноситель и постепенно скапливается в определенных местах – верхних углах батарей, поворотах магистралей и высших точках. Кстати сказать, в последних должны устанавливаться автоматические спускные клапаны, изображенные на фото (воздухоотводчики).
Разновидности автоматических воздушников
Воздух попадает в систему отопления следующими путями:
- Вместе с водой. Не секрет, что большинство домовладельцев пополняют недостаток теплоносителя прямо из водопровода. А оттуда поступает вода, насыщенная растворенным кислородом.
- В результате химических реакций. Опять же, не обессоленная должным образом вода реагирует с металлом и алюминиевым сплавом радиаторов, отчего выделяется кислород.
- Трубопроводная сеть частного дома изначально спроектирована либо смонтирована с ошибками – нет уклонов и сделаны петли, обращенные кверху и не оборудованные автоматическими клапанами. Из подобных мест сложно выгнать воздушные скопления даже на этапе заправки теплоносителем.
- Малая толика кислорода проникает сквозь стенки пластиковых труб, невзирая на специальный слой (кислородный барьер).
- В результате ремонта с разборкой трубопроводной арматуры и частичным или полным спуском воды.
- При появлении микротрещин в резиновой мембране расширительного бака .
Когда в мембране возникают трещины, газ смешивается с водой
Примечание. К химическим реакциям склонна вода, взятая из колодцев и неглубоких скважин, поскольку насыщена активными солями магния и кальция.
Также нередко возникает ситуация, когда после длительного простоя в межсезонье давление в закрытой системе отопления снижается из-за попадания воздуха. Спустить его довольно просто: нужно добавить буквально пару литров воды. Подобный эффект случается и в системах открытого типа, если остановить котел и циркуляционный насос, выждать пару дней и снова запустить отопление. При остывании жидкость сжимается, давая воздуху возможность проникнуть в магистрали.
Что касается централизованных систем теплоснабжения многоквартирных домов, то в них воздух проникает исключительно вместе с теплоносителем либо в момент заполнения сети в начале сезона. Как с этим бороться – читайте ниже.
Пример из практики. Из открытой отопительной системы приходилось ежедневно выгонять воздушные пробки из-за напрочь забитого грязевика. Работающий насос создавал перед собой разрежение и таким образом втягивал кислород в трубопроводы через малейшие неплотности.

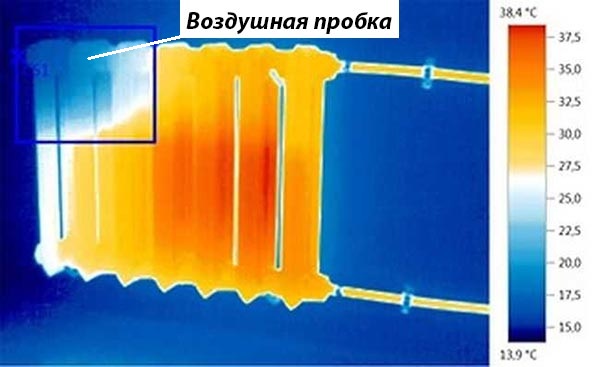

На теплограмме показана область отопительного прибора, где обычно задерживается воздушный пузырь
Воздушная пробка в батарее — причины завоздушенности радиаторов
Воздух в батареях отопления – довольно частая проблема, как у жильцов частных домов, так и у людей, проживающих в квартире. Практически в любой системе отопления иногда образовывается воздушная подушка, которую обязательно необходимо устранить путем стравливания воздуха.
Для того, что бы определить, есть ли в вашей системе отопления завоздушеность, проверьте, все ли батареи имеют одинаковую температуру? Или может в какой-то из комнат радиатор немножко теплый в верхней части и совсем холодный снизу, а в других комнатах все работает отлично? Скорее всего, это и есть та самая воздушная пробка в батарее.
Ни в коем случае нельзя игнорировать наличие воздуха в отопительной системе. Если вы считаете, что самая большая проблема из-за скопившегося воздуха – это холодная батарея в разгар отопительного сезона, то вы очень глубоко ошибаетесь.
Со временем внутри радиаторов начнется коррозия металла и процесс «сухого трения» в подшипниках батареи, и как результат, вы получите неисправность циркуляционного насоса.
Завоздушенность батареи может произойти по нескольким причинам:
В процессе работы системы отопления вода нагревается, и из нее в виде пузырьков выходит воздух, который собирается в верхней части радиатора.
Завоздушенность может образовываться после ремонта трубопровода.
Систему необходимо наполнять медленно. Не забывайте контролировать отсутствие воздуха в радиаторах и распределителях
И помните важное правило: чем больше в системе разных поворотов и радиаторов, тем медленнее необходимо ее наполнять.
Не качественные радиаторы отопления, которые не подлежат ремонту.
Как можно избежать образования воздушной пробки?
Как можно удалять воздух
Идеальным вариантом считается, когда во время монтажа отопительной системы в каждую батарею будет встроен специальный кран Маевского, с помощью которого вы сможете спустить воздух из каждого радиатора отдельно.
Читайте еще: Холодные батареи – причины и их устранение
Еще вы можете использовать автоматический воздухоотводчик, который в автономном режиме будет контролировать всю отопительную систему. Даже при идеально отлаженной работе отопительной системы вам все равно придется периодически стравливать воздух с батарей, но это не доставит сильных трудностей.
Во время наполнения системы постарайтесь контролировать давление воды и температуру радиаторов. Если вдруг давление воды резко начнет падать, значит, где-то нарушена герметичность батареи. Если же температура батарей не стабильна – ищите воздушную пробку в системе отопления.
Еще один важный момент – это непосредственно сам трубопровод. Довольно часто воздушная пробка может образовываться в очень сложных местах трубопровода, где много загибов, поворотов или неправильных уклонов. На таких участках необходимо обязательно установить дополнительные воздухоспускные вентили.
Как стравить воздух с батареи?
Для того чтобы устранить воздух с батареи, вам необходимо воспользоваться специальным краном Маевского, который именно для этого и предназначен.
Подготовьте заранее ведро для воды. В верхнем правом углу радиатора вы найдете кран Маевского, который необходимо открутить специальным ключом или обычной отверткой. Не забудьте подставить емкость, куда будет стекать вода.
Прислушайтесь к звукам, которые будет издавать батарея: сначала вы услышите легкое шипение, что говорит о том, что в батарее действительно есть воздух, а это значит, что вы все делаете правильно. Теперь с батареи должна закапать вода, подождите, когда вода побежит тоненькой струйкой, и закручивайте кран на место.
Читайте еще: Увлажнитель на батарею — особенности современных вариантов
Читайте подробнее – как стравить воздух из батарей и слить воду.
Бывают такие моменты, когда устранение воздушной пробки в батареях не принесло никаких результатов, и радиаторы все также остаются холодными, тогда необходимо тщательно промыть и продуть батарею.
Если и эта процедура ничего не дала, необходимо искать проблему в самой системе отопления.
Рекомендуем также посмотреть видео о том, как устранять воздушные пробки. Там еще девочка маленькая в кадре бегает
Надеемся, что материал был вам полезен. Если не сложно, нажмите, пожалуйста, кнопки социальных сетей – пусть и другие прочтут эту статью.
Хорошего вам дня!
Места для монтажа воздухосборников
Если речь идет об открытой системе, воздух из нее удаляется через расширительный бачок. В случае с системой, имеющей принудительную циркуляцию, удаление производится следующими способами:
- Трубы с теплоносителем прокладываются так, чтобы был обеспечен подъем от главного стояка к удаленным. Вода и воздух, при этом, двигаться должны в одном направлении.
- Воздухоотводчики для систем отопления монтируются в самых высоких точках системы.
- Воздухосборник для системы отопления устанавливается в местах наиболее вероятного скопления газов. Лучше на каждом отопительном приборе, особенно если это алюминиевые радиаторы.
Конструктивные изюминки
конструкции воздухосборников и Типовые размеры созданы на основании диаметров магистралей. Рассмотрим их особенности и функциональные возможности детальнее:
| Форма |
|
| способ и Конструкция размещения |
|
Сброс накопившегося воздуха производится вручную либо автоматическим методом. Цена изделий зависит от многих параметров, к примеру габаритов, исходя из этого варьируется в различных пределах.
Системы воздухоотвода
Различают две главные, о которых поболтаем ниже:
- Автоматическая система эргономичнее в применении, на протяжении ее эксплуатации не нужно регулярное обслуживание ресивера. В таких изделиях устанавливают выпускной клапан и применяют для управления внутреннее гидростатическое давление.
Принцип работы связан с уровнем поплавка в поплавковой камере. В то время, когда воздушное пространство, находящийся в емкости, понижает его, в вычисленный момент он выходит через отверстие, которое раскрывается выпускным клапаном. Когда напор теплоносителя станет большим, клапан закрывается.
- Ручной вариант обязан предусматривать намерено вычисленный график, который регламентирует время выпуск и открытие вентиля воздушных весов по всему участку контура отопления жилого дома.
Виды
Емкости для сбора воздуха бывают:
- Проточными — они вмонтированы в трубопровод. В горизонтальном положении воздушное пространство выгоняется перемещением воды в верхнюю часть ресивера непроизвольно.Вода в таких проточных горизонтальных воздухосборниках ни при каких обстоятельствах не мёрзнет, исходя из этого инструкция разрешает устанавливать данные изделия в неотапливаемых помещениях. Габариты ресивера существенно превосходят магистральный трубопровод, давая возможность воздуху концентрироваться вверху ресивера. (См. кроме этого статью Электрические конвекторы отопления: изюминки.)
- Непроточными – соединены с трубопроводом отводом, который выводится раздельно. В данной конструкции воздушные пузырьки смогут не попасть в ответвление, легко пройдя мимо.
Каждые типы изделий вычислены на следующие параметры:
- рабочая температура теплоносителя – до 150?С,
- давление в контуре 0,6 МПа и 1,2 Мпа.
Совет: следите, дабы в изделиях были установлены предохранительные клапаны, предназначенные для аварийного сброса воздуха.
Кроме раздельных ресиверов, используют централизованное удаление воздуха, применяя воздушный трубопровод. В этом случае для сброса проектируют воздушную петлю, в которой устанавливают вертикальный воздухосборник. Он создаёт непроизвольный выпуск воздушных весов в расширительный бак.
Особенности сброса воздуха из системы отопления
При изготовлении отопительной системы своим руками нужно предусмотреть метод отвода из нее лишних воздушных пузырьков. Исходя из этого перед выбором оборудования мы рекомендуем рассмотреть различные варианты циркуляции теплоносителя по контуру. Это разрешит оптимально его расположить и избежать технических неточностей в будущем.
Место размещения ресивера зависит от системы циркуляции теплоносителя в контуре обогрева.
Она не редкость:
- Естественной – в этом случае теплоноситель подается под углом к расширительному баку, в котором планируют все воздушные пузырьки.
- Принудительной, для перемещения теплоносителя по контуру применяют циркуляционный насос. В этом случае воздушное пространство направляться удалять из самых дальних стояков.
Совет: при нижней разводке труб воздушные веса выводят через воздушную линию либо простой воздухосборник.
Что такое воздушный клапан?
Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.
Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.
Воздухоотводчики для систем отопления бывают трех типов:
- Прямые приборы традиционного типа. Они монтируются только вертикально.
- Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
- Специальные модели для установки на радиаторы.
По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.
Принцип работы ручного клапана
Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.
Принцип работы ручного воздухоотводчика следующий:
- В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
- Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
- Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.
Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.
Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:
- для открывания используется металлическая или пластиковая рукоятка;
- чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
- для откручивания специальным ключом стоит винт с четырехгранным наконечником.
Принцип работы автоматического клапана
Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.
Принцип работы автоматического воздухоотводчика в системе отопления следующий:
- При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
- Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
- При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
- За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.
Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.
Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.
