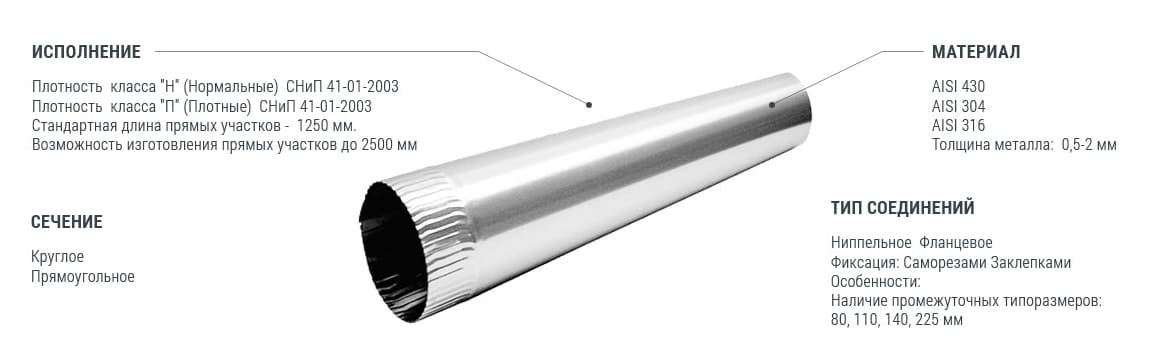

Что такое воздуховоды из нержавеющей стали и их разновидности

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.

Статья по теме:

Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.

Эксплуатационный срок службы

Полимерные воздуховоды рассчитаны на срок эксплуатации, значительно превышающий 20-летний рубеж. Причём агрессивные среды практически не снижают физико-механические свойства материала.

Воздуховоды из «нержавейки» также могут долго прослужить, но только в нормальных условиях. И обычно нет никакой уверенности, что, например, вентиляция в цехе будет эксплуатироваться в идеальной среде – при отсутствии влаги, агрессивных сред и так далее. И потому нет никакой гарантии, что спустя незначительное время такую систему вентиляции не придётся аварийно менять на «полипропилен».

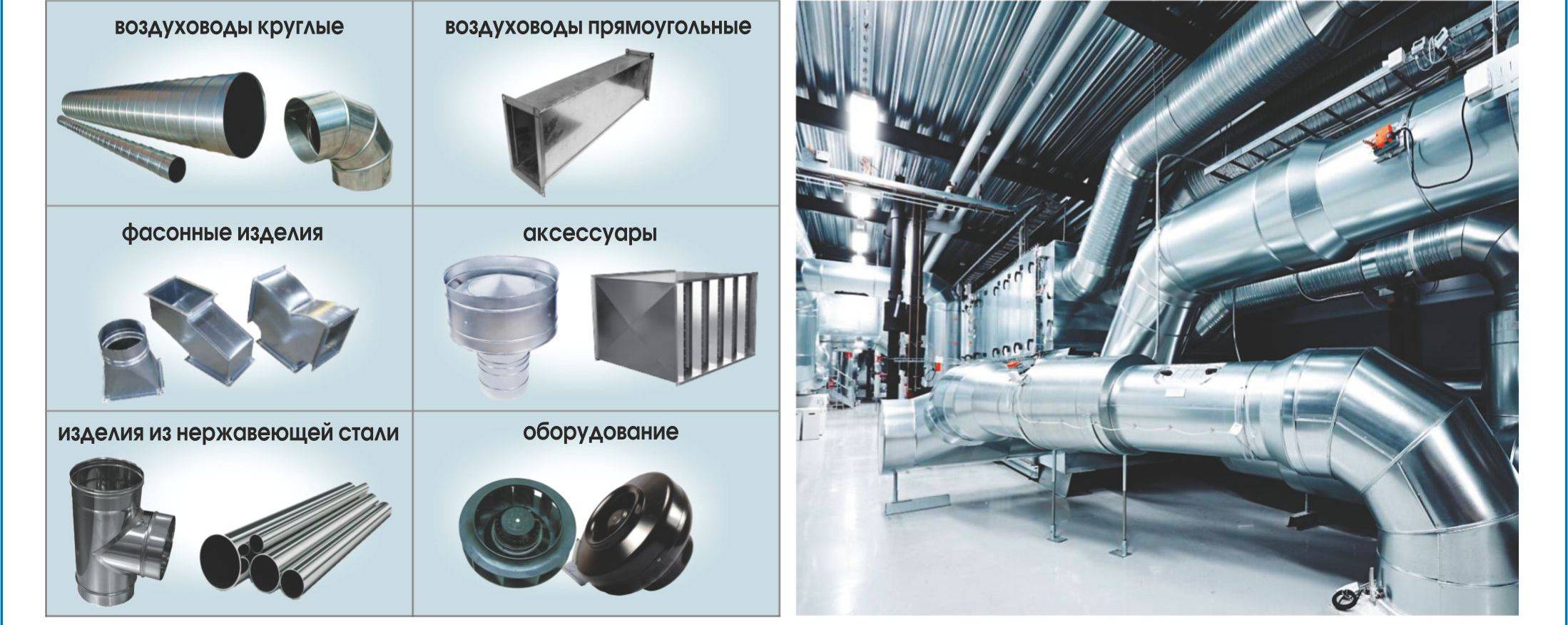

Виды воздуховодов для системы вентиляции

Современные системы воздуховодов классифицируют по самым разным критериям, от материала изготовления до метода установки

При выборе изделий (труб и фитингов для их соединения) значение имеет каждый из них, поэтому обратим внимание на 5 основных пунктов

1. Метод монтажа

Система воздуховодов может быть смонтирована как внутри здания, так и снаружи. В первом случае речь идет о встроенных каналах: воздуховоды прокладывают по стенам, потолку или под стяжкой пола. Наружная система воздуховодов представляет собой короба подвесного или приставного типа, которые монтируются на фасадной части того или иного строения.

2. Форма сечения

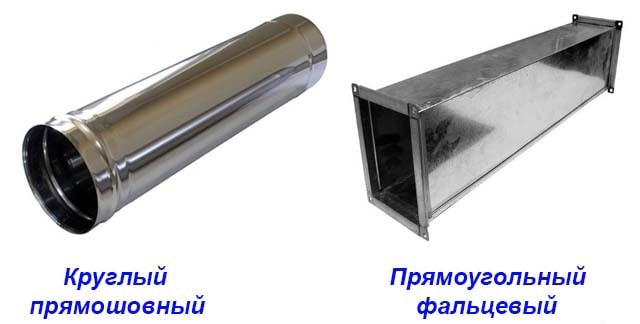

Трубы воздуховода выпускаются в двух основных разновидностях – круглой и прямоугольной. Изделия с круглым сечением считаются более экономичными (при их производстве тратится на 20 % меньше материала), отличаются легкостью, хорошими шумоизолирующими свойствами и способны обеспечить максимальную скорость воздушного потока. В то же время, прямоугольные воздуховоды требуют значительно меньше пространства для размещения, поэтому идеально подходят для квартир и частных строений с низкими потолками, а также малогабаритных помещений сложной конфигурации.

3. Жесткость

Элементы системы воздуховода могут быть жесткими, полужесткими и гибкими. Первая вариация является классической: жесткие трубы наиболее прочны, обладают хорошими аэродинамическими свойствами и легко монтируются. Полужесткие конструкции также отличаются высокими прочностными характеристиками, при этом способны растягиваться в процессе монтажа, принимая нужную конфигурацию. Для помещений сложной формы более актуальными становятся гибкие воздуховоды, они же – гофрированные либо спиральные. Однако стоит учитывать, что гибкие изделия не способны обеспечить высокую скорость потока воздушных масс.

4. Конструктивные особенности

Спирально-сварная, спирально-навивная и прямошовная – таковы три основных разновидности труб воздуховода в зависимости от конструктивного исполнения. Наибольшей популярностью при устройстве систем вентиляции пользуются спирально-навивные элементы: именно они способны обеспечить оптимальное соотношение скорости поступающего/выводимого воздушного потока и равномерности его распределения.

5. Материал

На современном рынке можно купить трубы для системы воздуховода, изготовленные из самых разных материалов. Это может быть металл (оцинкованная сталь, «нержавейка»), металлопластик или ПВХ: каждая из разновидностей имеет ряд своих особенностей, преимуществ и недостатков, поэтому данный пункт заслуживает отдельного внимания.

Примечание: для того, чтобы лучше разобраться в ассортименте воздуховодов, включая существующие параметры и основные категории изделий этого типа, стоит ознакомиться с нормативными документами:

• СНиП 2.04.05—91
• ТУ 36-736—93
• ВСН 353—86

Правила монтажа

Для обеспечения эффективной работы вентиляции необходимо знать и соблюдать правила монтажа. Установка вентиляционных труб из нержавейки проводится с применением фасонных частей.

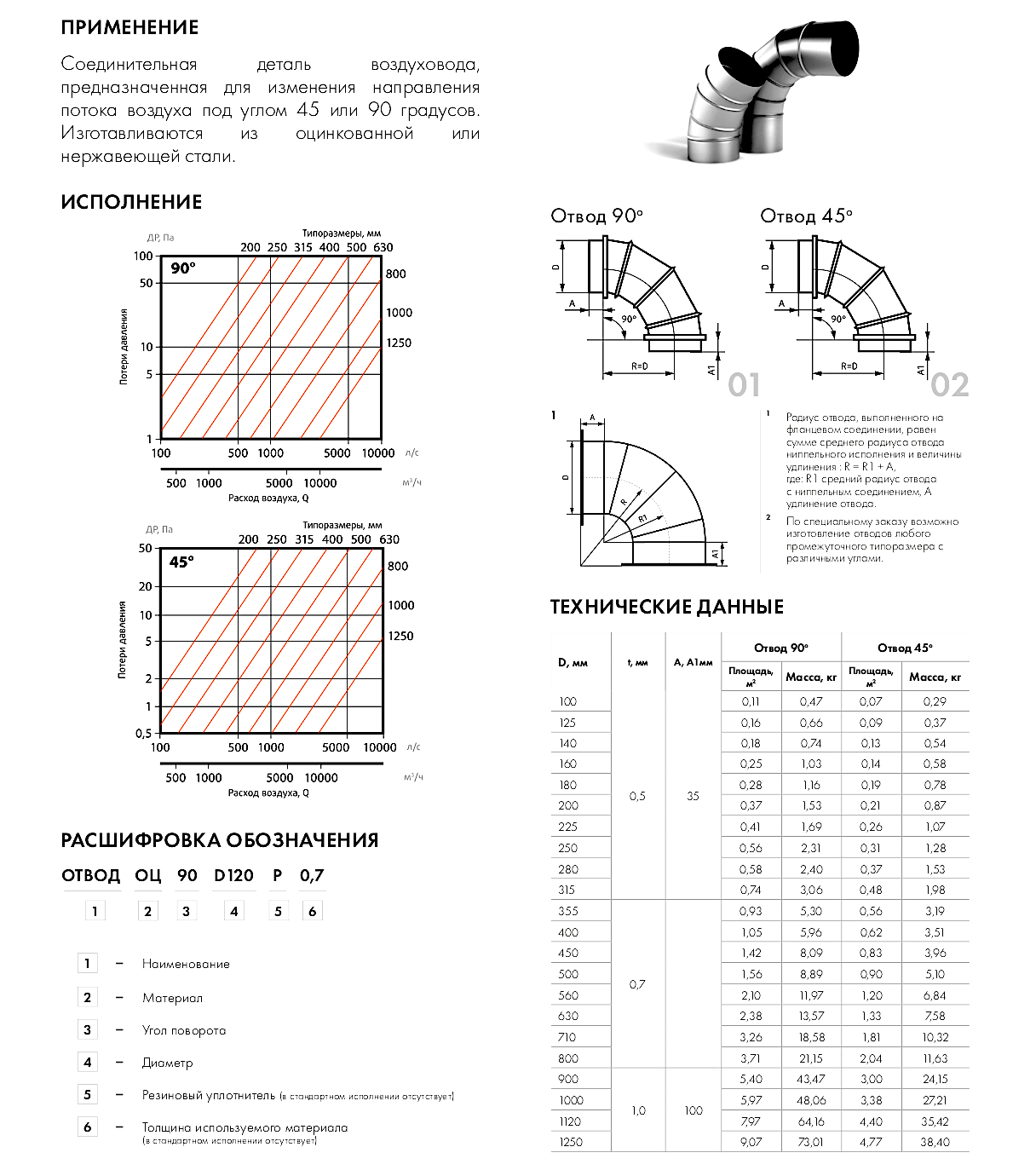

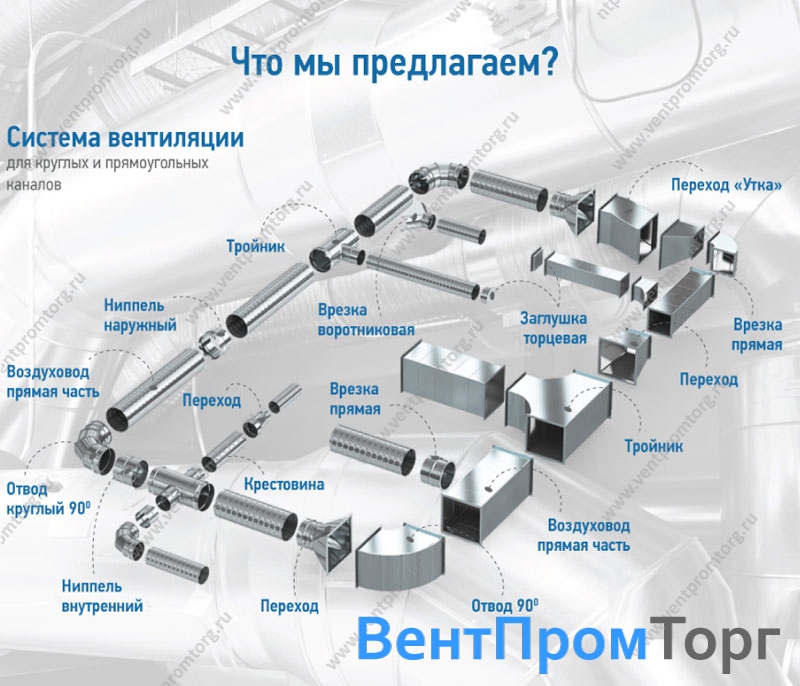

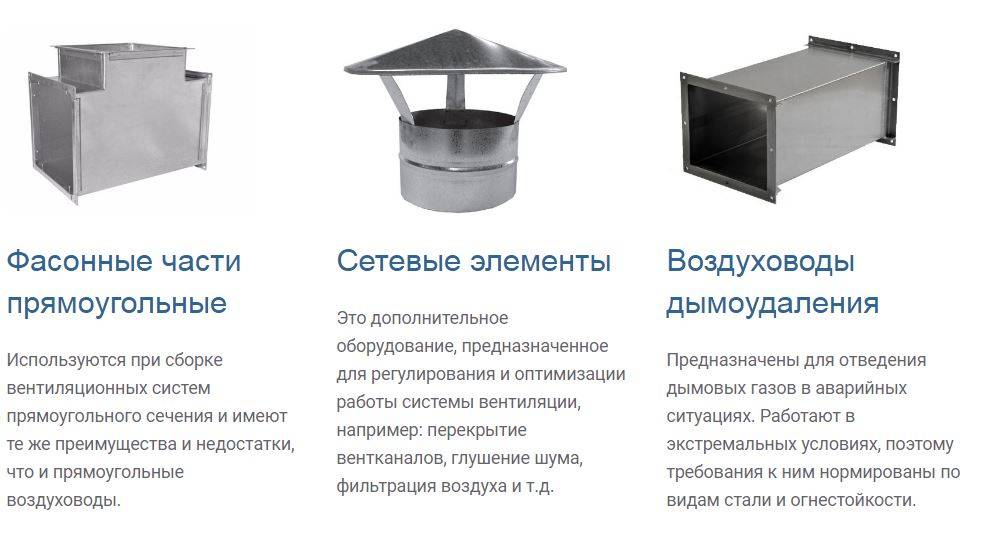

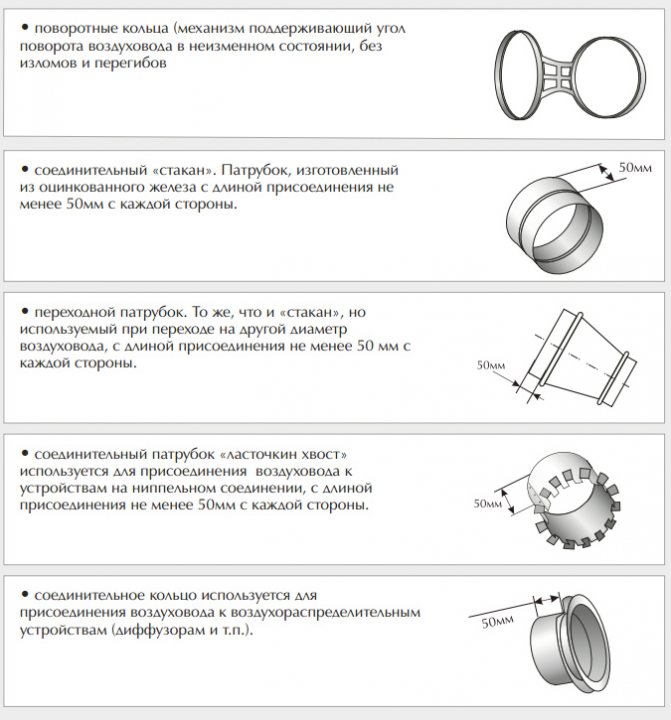

Они необходимы для соединения труб с разным сечением или изменения направления трубопровода.

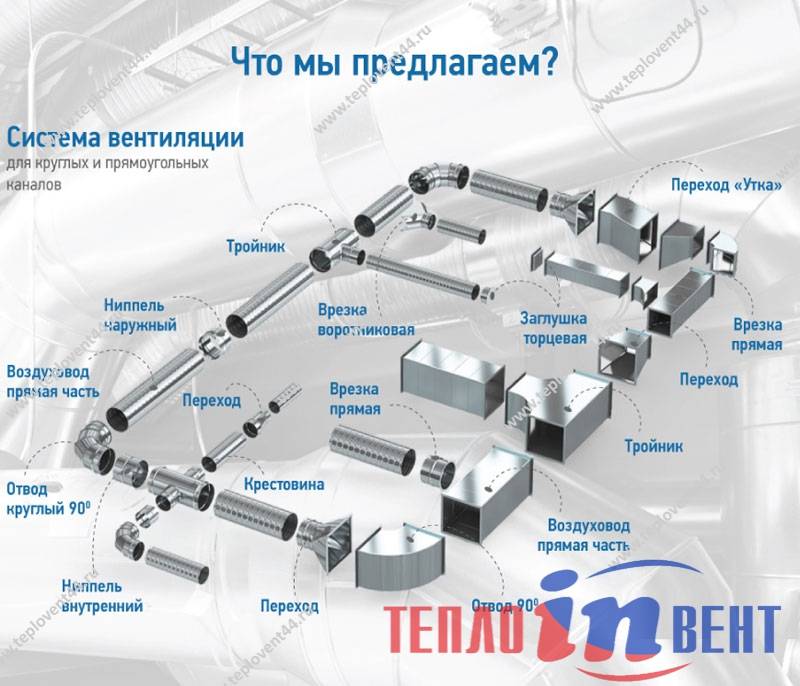

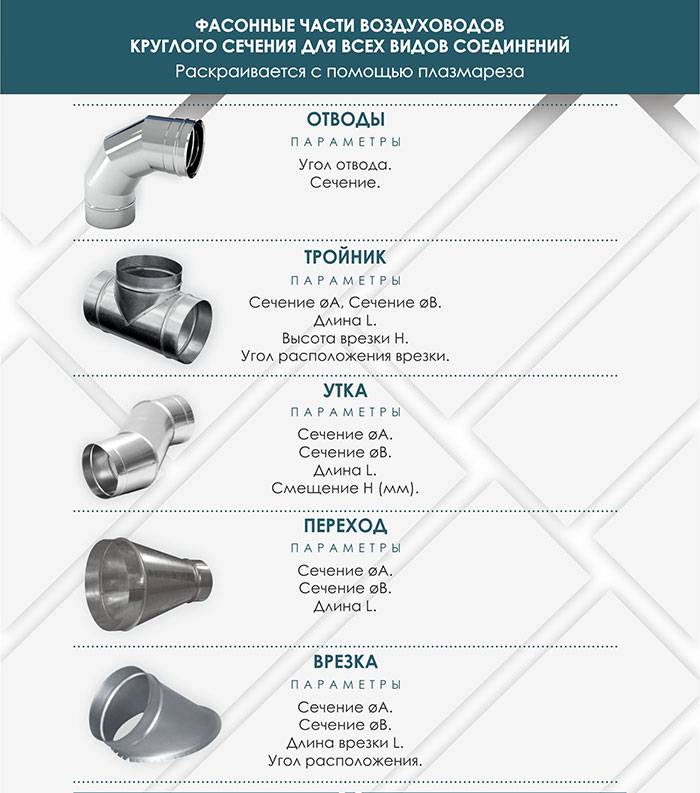

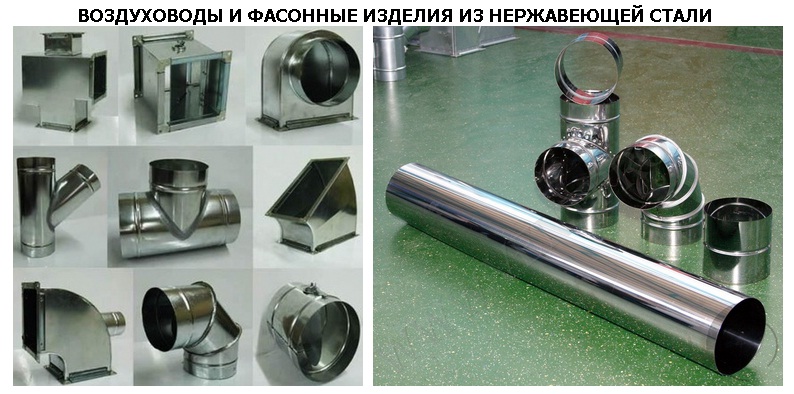

В при монтаже изделий из нержавейки используются следующие фасонные элементы:

• отводы;
• врезки;
• крестовины и тройники.

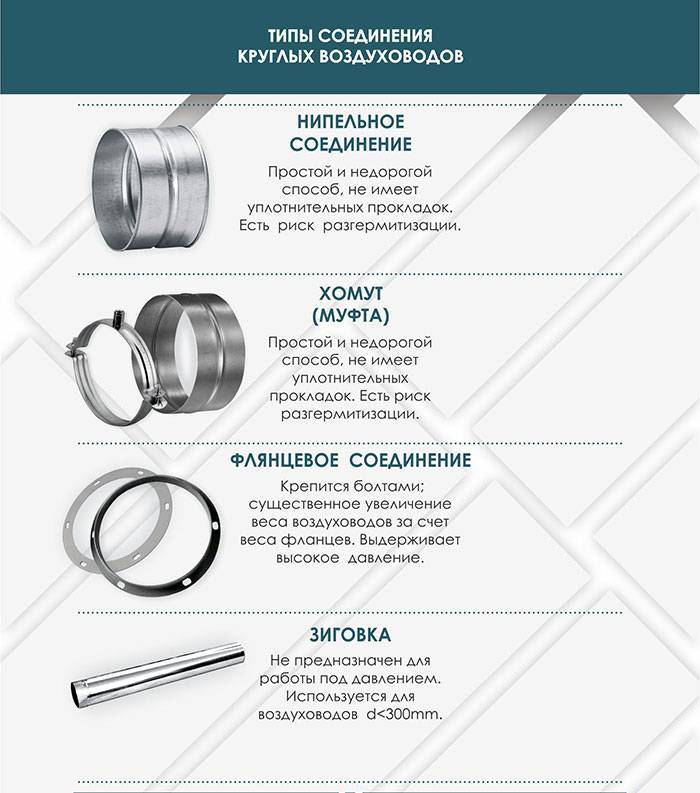

Для соединения труб используются:

1. фланцы;
2. раструб;
3. шина;
4. электросварка.

Фланцы представляют собой ободки, которые закрепляются на воздуховоде при помощи болтов, заклепок или сварки. Они обеспечивают надежность и герметизацию в месте соединения деталей.

При раструбном соединении конец одной трубы вставляется в раструб другой и надежно закрепляется снаружи.

Соединение с помощью шины похоже на фланцевое. Только в нем дополнительно применяется стягивающий компонент с замком и прокладка из резины или поролона. Все зазоры в этом случае необходимо обработать герметиком.

Использование сварки при помощи специального термического пистолета дает надежные герметичные стыки.

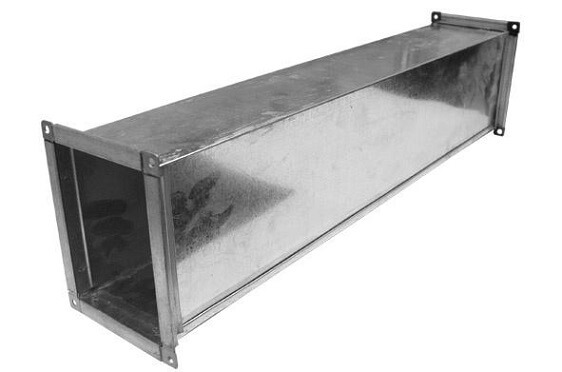

При сборке деталей с прямоугольным типом сечения применяется фланцевый метод. Трубы с круглым типом сечения более просты в монтаже. Они герметичны и не требуют большого количества фасонных элементов.

При установке элементы крепятся к стенам или потолку. В процессе крепления к стене воздуховоды укладываются на горизонтальные шпильки или специальные металлические профили. Количество креплений зависит от веса и толщины труб.

При подвешивании конструкции к потолку также применяются стальные шпильки. Одна сторона крепится к потолочному перекрытию, а другая — к специальным поддерживающим элементам.

Это могут быть стальные траверсы или металлические хомуты. Крепление траверсой и шпильками применяется для подвешивания прямоугольных каналов сечением более 600 мм. Траверса держит воздуховод, а шпильки по бокам не дают ему смещаться.

Крепление вертикальных элементов осуществляется при помощи кронштейнов, которые устанавливают на расстоянии от 1 до 1,8 м друг от друга.

Если участок трассы проходит через стену, то необходимо использовать металлические переходники или гильзы. При монтаже горизонтальных элементов необходимо соблюдать симметрию.

Для снижения уровня шума от конструкции из нержавеющей стали используют специальные заглушки.

Пластиковые и ПВХ трубы

Трубы для систем вентиляции, изготовленные из пластика стали широко использоваться практически повсеместно. Отчасти связано это с тем, что в качестве вентиляционных труб могут быть использованы канализационные элементы.

Преимущества у пластиковых изделий следующие:

• Стойкость к влажным средам;
• Стойкость ко многим агрессивным средам;
• Эстетичный внешний вид;
• Малый вес.

Пластиковые изделия можно использовать как внутри помещений, так и на крыше в доме или гараже.

Особенностью ПВХ труб можно назвать их универсальность в вопросе соединения. Оно может быть осуществлено при помощи специальных фитингов, что чаще используется в устройстве водопроводных систем, а также путем нагревания.

При нагревании трубы спаиваются между собой, что на выходе дает очень герметичное соединение, чего нельзя добиться от стальных материалов.

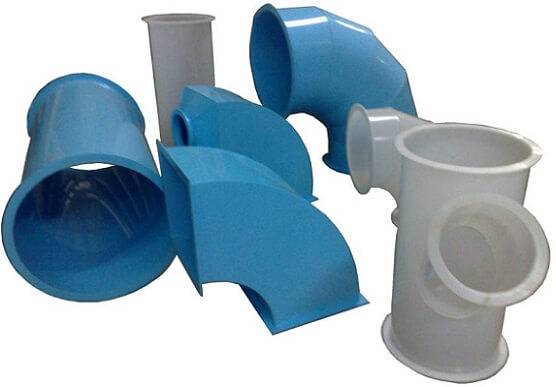

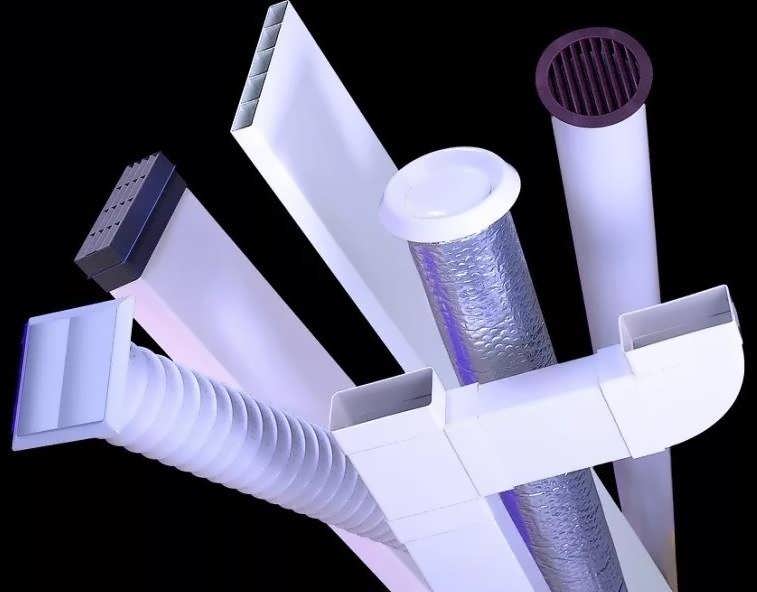

Вентиляционные трубы из пластика

Еще одной особенностью таких изделий, и одновременно большим преимуществом, является отсутствие сварных швов. Это уменьшает сопротивление движущемуся воздуху, что дает возможность применять вентиляторы с более низкой мощностью.

Если вентиляционная система в частном доме расположена снаружи, на крыше, то пластиковые трубы нуждаются в дополнительном утеплении.

Сфера применения

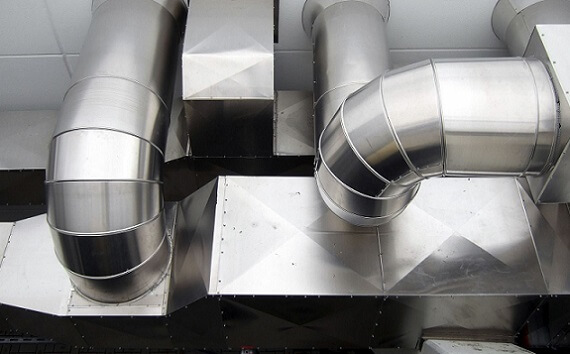

Воздуховоды из нержавейки обладают высокой стойкостью к воздействию агрессивной среды и имеют широкую сферу применения. Их используют при монтаже трасс для перемещения воздуха, загрязненного токсичными или химически агрессивными веществами.

Такое оборудование мало подвержено процессу коррозии. Оно успешно применяется в системе дымоходов и газоходов промышленных предприятий, на медицинских и химических производствах, в условиях повышенной влажности.

Также оборудование из нержавейки применяется на открытых участках, где невозможно применить обычные воздуховоды, например, в транспорто- и судостроении.

Их срок эксплуатации значительно дольше, чем у изделий из черной или оцинкованной стали. Они активно используются в аквапарках, развлекательных центрах и медицинских учреждениях.

Кроме отличных технических характеристик, оборудование имеет эстетичный внешний вид. В последнее время оно находит применение даже в качестве дизайнерского элемента при оформлении помещений.

Какие бывают воздуховоды

Сегодня вентиляционные системы работают и в жилых домах, и на предприятиях.

Основным назначением систем вентиляции в доме является качественное удаление дыма и пыли, а также поддержание относительной влажности в границах нормы. Вытяжная система на производстве должна отвечать строгим требованиям, потому что в процессе работы предприятия нередко образуются вредные и токсичные вещества. Погрешности в самой системе или ее монтаже способны привести к тяжелым последствиям.

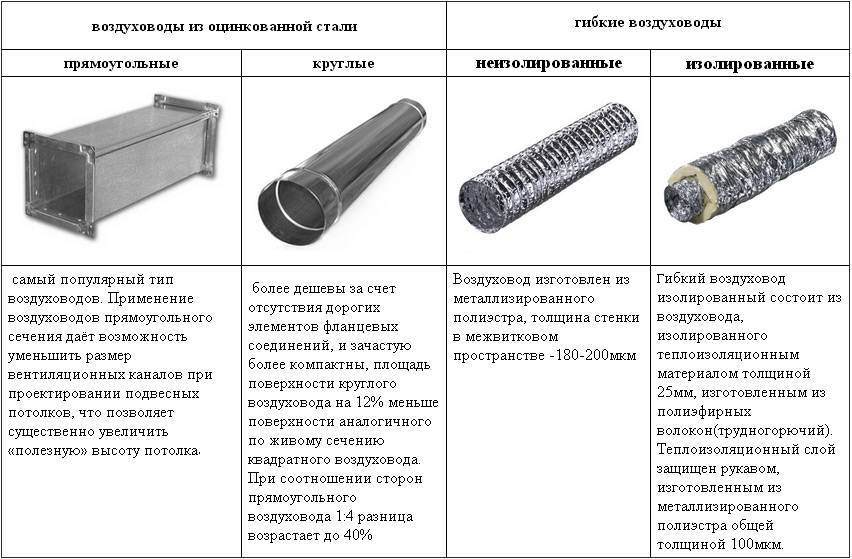

Характеризовать воздуховоды можно по таким параметрам:

• материалам;
• форме сечения;
• площади сечения;
• наличие или отсутствие теплоизоляции.

Ниже детальнее рассмотрим основные характеристики деталей, по которым внутри вентиляционной системы движется воздух.

Материалы

Сегодня детали для монтажа конструкции для проветривания помещений выполняются из самых различных материалов. Воздуховоды бывают металлические, пластиковые и текстильные.

Металл

Наиболее частое использование в производстве труб для вентиляции имеет металл. Данный материал незаменим, когда эксплуатация конструкции происходит при повышенных температурах и высоком давлении. Оцинкованные воздуховоды применяются везде, кроме среды с агрессивными газовыми смесями. А вот коррозия этому материалу не страшна, поскольку цинковый слой на поверхностях деталей создает защиту. Холоднокатаная оцинкованная листовая сталь для производства труб имеет толщину 0,5-1,4 мм и может служить при относительной влажности 80% и температуре 80 градусов Цельсия.

Черная сталь, как материал для воздуховодов, выдерживает более жесткие условия, связанные с огнестойкостью, но быстрее поддается коррозийным процессам. Из-за этого недостатка ее используют для изготовления труб реже. Эксплуатируют трубы с черной стали на производстве.

Воздуховоды, сделанные из нержавеющей стали характеризуются универсальностью, и эксплуатируются при любых условиях. Но ее слишком высокая стоимость часто является сдерживающим фактором для использования конструкции из этого материала.

Недостатки металлических систем вентиляции кроются в их громоздкости и высокой проводимости тепла. Поэтому, если данные трубы проходят сквозь неотапливаемое помещение, то они требуют теплоизоляции.

Пластик

Пластиковые детали имеют прекрасную прочность, маленький вес, их легко монтировать и проводить демонтаж, не поддаются коррозии, недорогие. Недостатками труб из данного материала являются недостаточные характеристики по отношению к повышенным температурам и механическим ударам.

Текстиль

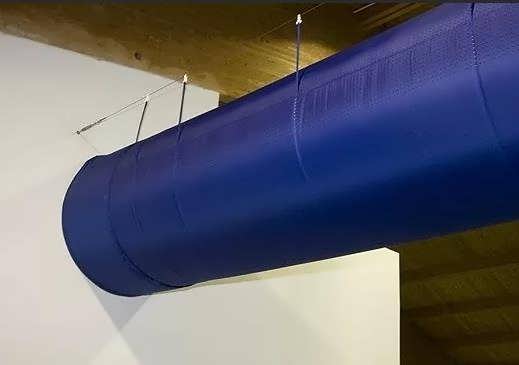

Еще существуют тканевые или текстильные воздуховоды. Их монтируют на приточную часть, что позволяет свежему воздуху равномерно попадать внутрь помещения. Их преимущества состоят в простоте использования и создания в помещении красивого интерьера, даже без обшивания коробом.

Форма и площадь сечения

Трубы по конфигурации внутреннего сечения бывают круглые, овальные и прямоугольные. Специалисты отмечают высокую эффективность круглых деталей, потому что в них сопротивление воздуха сведено к минимуму. Прямоугольные — проигрывают в эффективности, но имеют компактность, их проще расположить в углу под потолком Овальные воздуховоды имеют более высокую стоимость, чем остальные, поэтому они наименее востребованы.

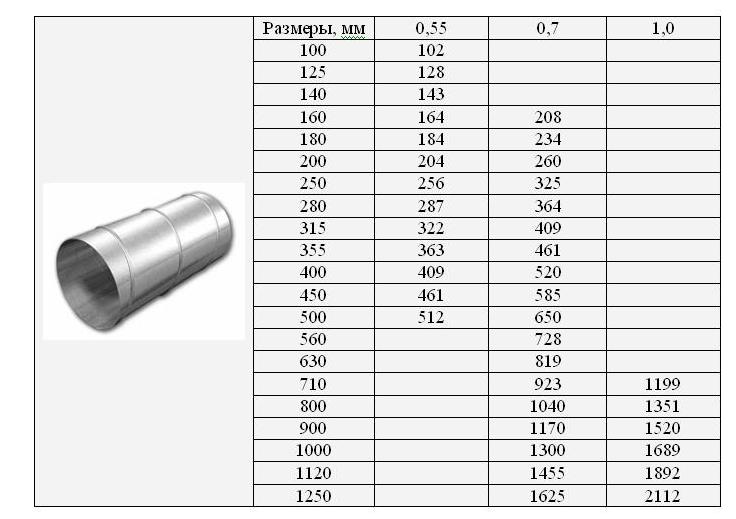

Кроме формы труб, очень важными параметрами являются их внутренние размеры сечения. Ведь от величины непосредственно зависит скорость движения воздуха. Для жилых домов она должна быть ограничена до 4 м/с, иначе людям будет мешать гул изнутри вентиляции.

Жесткость

И еще один показатель, который характеризует воздуховоды, это степень жесткости. Они бывают:

• жесткие;
• полужесткие;
• гибкие.

У каждой категории есть свои преимущества. Сегодня более широко используются жесткие конструкции, они имеют постоянную форму и прокладывают их по заранее продуманному маршруту. Гофрированные трубы позволяют при их монтаже изменять направление. Использовать гибкую деталь легко: ее можно растянуть на нужное расстояние, и даже развернуть на 180 градусов, при этом она сохранит свои свойства. Это особенно ценно при наличии множества сложных участков, которые изобилуют пересечениями с другими конструкциями.

Недостатками гофрированной поверхности является сложность ее очистки после оседания пыли и других загрязнений. Еще у данной трубы повышенное аэродинамическое сопротивление, и в итоге появление шума. Как бороться с шумом можно узнать здесь.

В каждом отдельном случае должен быть оправдан выбор той или иной категории воздуховода.

Трубы из нержавейки и оцинкованной стали

Вентиляционные трубы изготавливают из следующих материалов:

• Оцинкованная сталь;
• Нержавеющая сталь;
• Пластик;
• Полиэфирная ткань;
• Алюминий.

Оцинкованная сталь отлично подойдет для тех труб, которые должны перемещать воздух с температурным показателем, который не поднимается выше отметки в 80 градусов и влажностью не выше 60%. При этих показателях воздуха изделия не подвергаются большим нагрузкам и способны многократно их выдерживать без потери своих свойств.

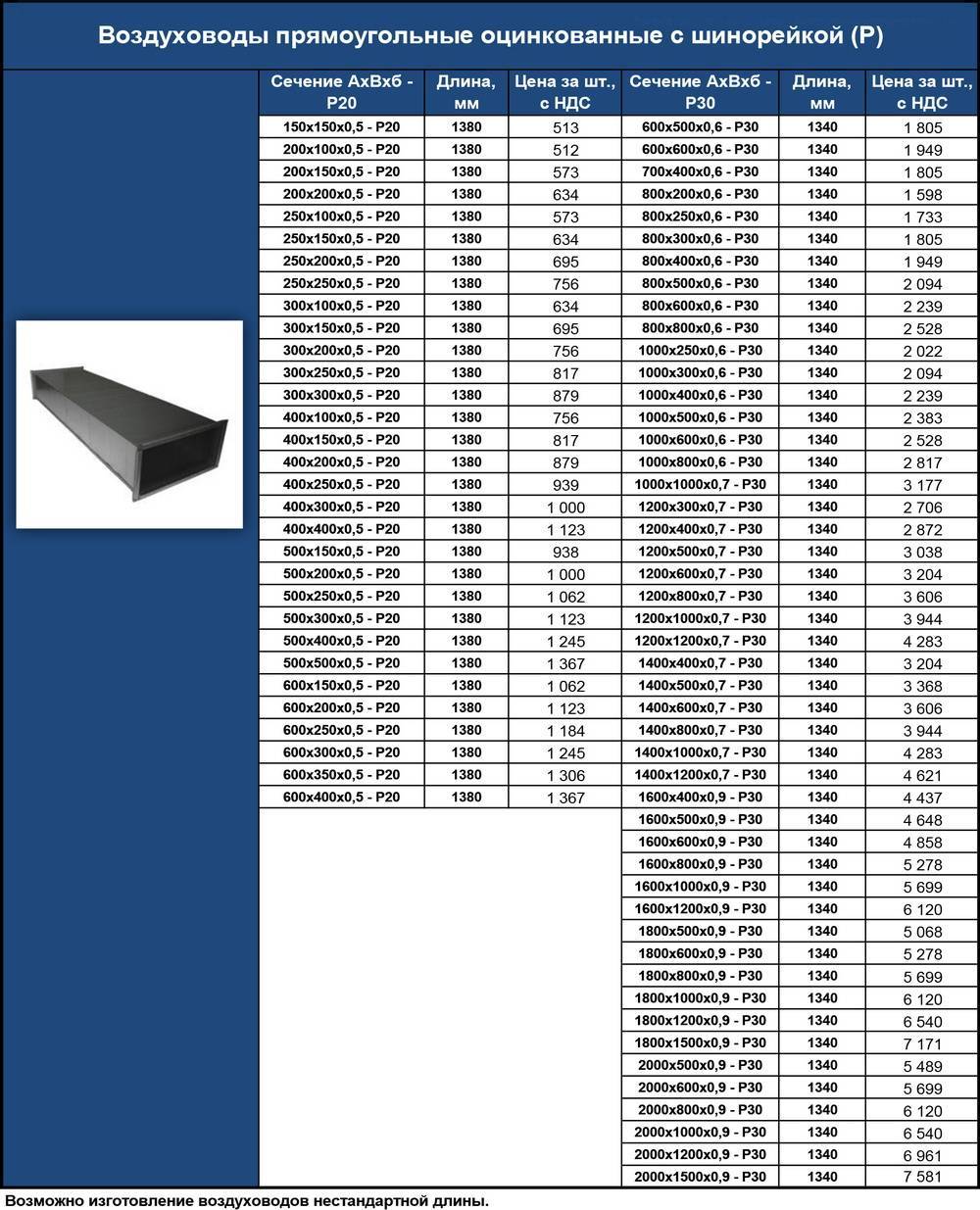

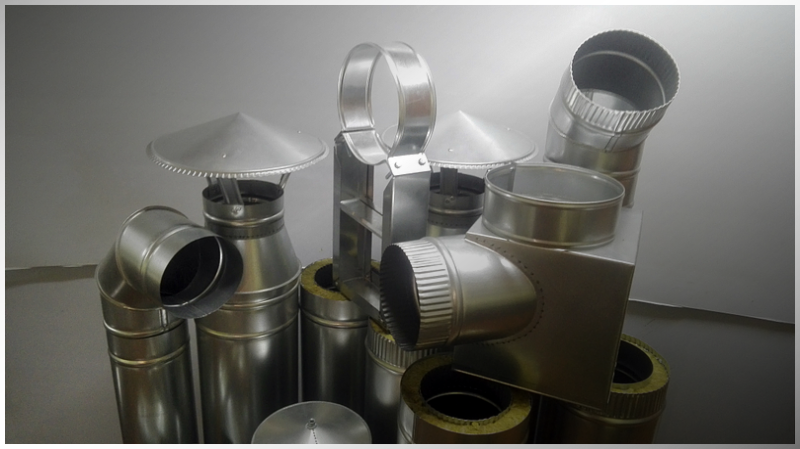

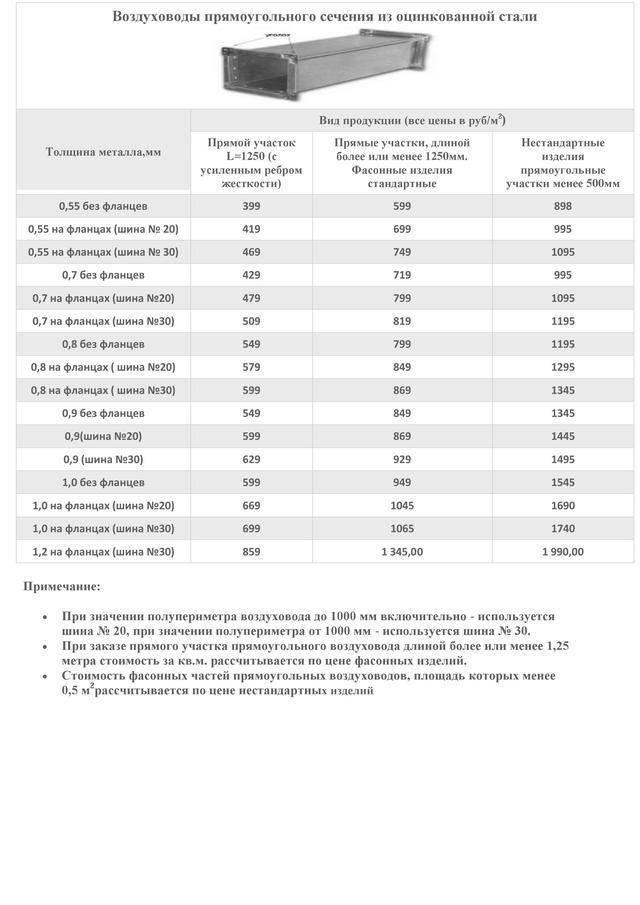

Вентиляционные трубы из оцинкованной стали

При температуре с более высоким значением защитный слой цинка начинает трескаться и отслаиваться. Изготавливают оцинкованные трубы из стальных листов методом холодного проката. Толщина материала не превышает 1,25 мм и не может быть меньше 0,5 мм.

Выпускается так же продукция путем горячего проката. Ее называют полуфабрикатом, так как данная продукция не имеет защитного покрытия. При использовании таких элементов воздуховода рекомендуется предварительно покрывать их грунтовочным составом.

Преимуществами оцинкованных материалов являются:

• Относительно малый вес;
• Низкая цена на трубы и фасонные элементы;
• Простота монтажа и сборки на любой площадке, например на крыше в частном доме или на его чердаке, под потолком офиса или в его стенах;
• Простота обслуживания и дальнейшей эксплуатации.

Материалы из «нержавейки» могут быть использованы в тяжелых условиях. Нержавеющая сталь способна выдерживать огромные температуры, вплоть до 600 градусов. Поэтому по воздуховоду из «нержавейки» допускается перемещение потоков воздуха, нагретых до 500 градусов.

Применяются, как правило, на горнодобывающих предприятиях, на производствах, где возможен повышенный фон радиации.

Самыми главными положительными качествами продукции из нержавеющей стали можно назвать ее стойкость к агрессивным, в химическом плане, средам и очень высоким температурам.

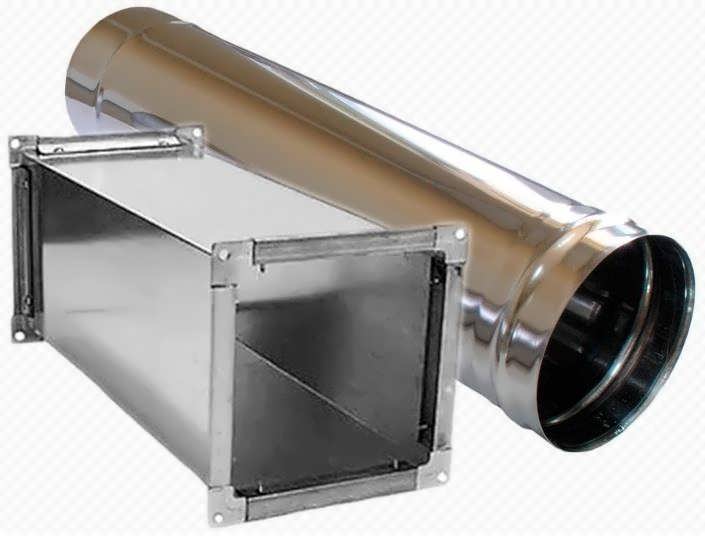

Вентиляционные трубы из нержавейки

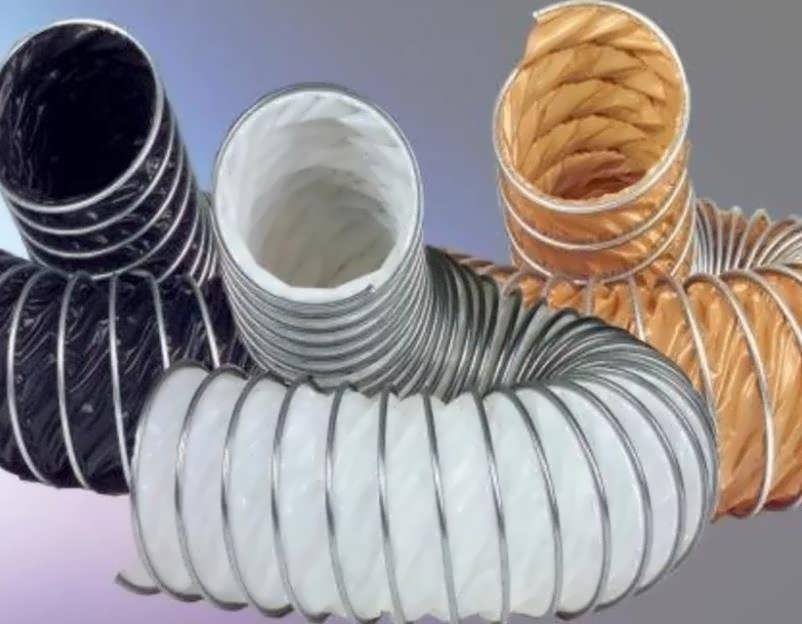

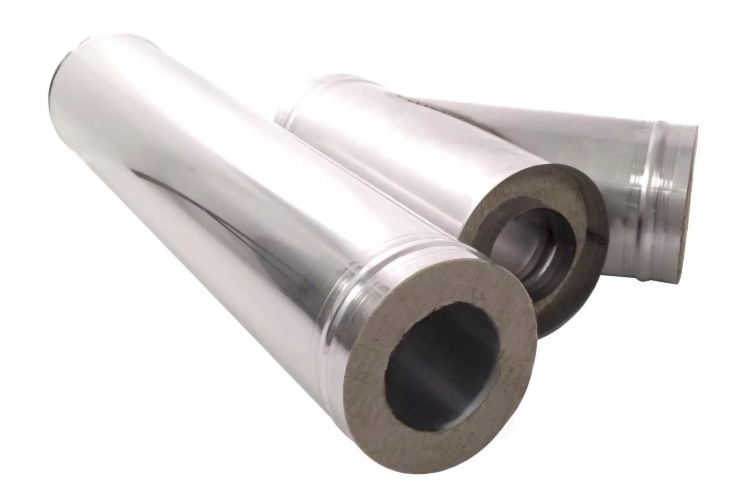

Гибкие утепленные воздуховоды для вентиляции: преимущества

От простых гибких утепленные воздуховоды отличаются наличием фабричного слоя теплоизоляции. Это предотвращает замерзание внутри конструкции конденсата, который всегда образуется в системах, находящихся в помещениях с частыми перепадами температур. Гибкая труба изготавливается, как правило, из полиэфирной металлической (чаще всего – алюминиевой) ленты. Жесткость гибким воздуховодам придается за счет применения каркаса из жесткой проволоки.

Изоляционные материалы используются различные: стекловата, полимерные материалы или базальтовая (минеральная) вата. Благодаря гибким утепленным воздуховодам удается сохранить тепло транспортируемого воздуха, когда в этом есть необходимость.

Другими преимуществами гибких воздуховодов с теплоизоляцией можно назвать:

Значительное снижение вибрации. Сочетание мягкости материала и слоя изоляции буквально нейтрализует любые вибрационные волны, которые негативно сказываются на длительности эксплуатации всей системы.
Легкость. Гибкие воздуховодные рукава имеют меньший вес по сравнению с жесткими трубами, поэтому их транспортировка и монтаж требуют меньших силовых усилий.
Простота монтажа. Для установки гибкого воздуховода требуется минимум фасонных элементов. Для увеличения длины могут потребоваться лишь вставки-удлинители. Гибкость материала позволяет избежать применение угловых отводов.
Низкий уровень шума. Вентиляционный канал, покрытый слоем изоляции, практически не пропускает шумы, которые создаются при передвижении воздушных масс по трубе. Особенно этот фактор актуален для рукавов из металла, так как они считаются самыми «шумными».
Долгий срок службы. Даже самые тонкостенные гибкие воздуховоды демонстрируют достаточно длительный эксплуатационный срок.
Огнестойкость. Изоляция из невозгораемых материалов препятствует возможному воспламенению воздуховодного канала и распространению огня

Это очень важно, так как на производственных площадях нередко именно неутепленный воздуховод становится причиной пожара.

Легкость воздуховодов обусловлена каркасом из металлической проволоки

Утепление воздуховодных каналов может быть внутренним или внешним. Последний вариант считается наиболее приемлемым, так как в таком случае не меняется сечение воздуховода и исключается вероятность распространения бактерий внутри рукава.

Сфера применения

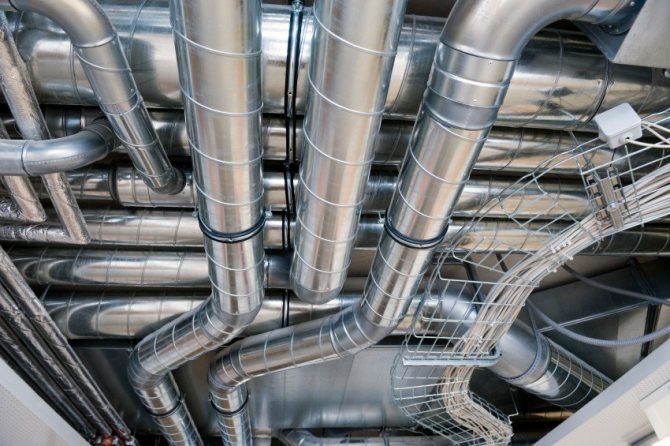

Воздуховоды являются главной составляющей любых вентиляционных систем. Их каналы круглого и прямоугольного сечения предназначены для транспортировки воздуха или газовых смесей.

Причем круглые устройства более широко применяются во всех промышленных, жилых объектах. Они отличаются прекрасной герметичностью, хорошей скоростью прохождения воздушных потоков.

Прямоугольные изделия чаще применяют для обустройства вентиляции промышленных, производственных помещений, имеющих ограниченное пространство.

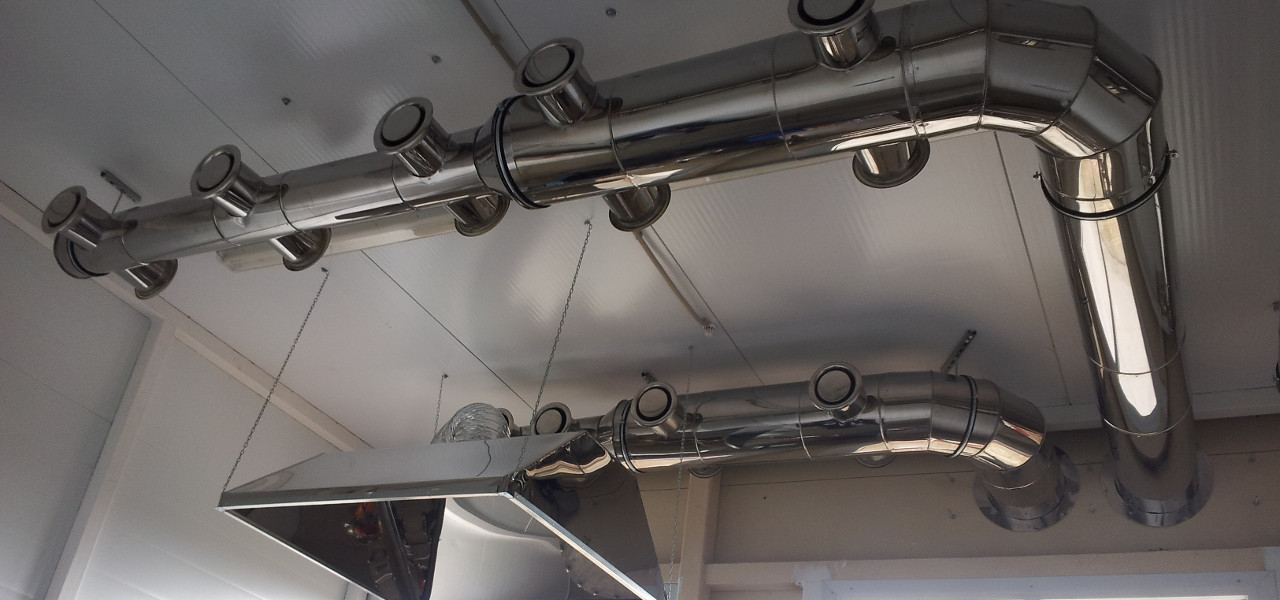

Области, где применяются воздуховоды из нержавейки, самые различные. Это:

• химические, целлюлозные промышленные предприятия;
• пищевая, фармацевтическая сфера;
• медицина, общественное питание;
• котельные, прачечные;
• бытовые помещения.

Материалы для изготовления

Гибкие воздуховоды по материалам изготовления делят на две большие группы – полимерные и металлические.

Полимерные воздуховоды изготавливают поливинилхлорида. Рукава прозрачные, с гладкой внутренней стенкой. Возможность видеть процессы, происходящие внутри воздуховода, имеет практическое значение в производственных процессах. Ограничения температурного режима эксплуатации в интервале от -5 до +60 градусов. Размер диаметра труб до 200 мм.

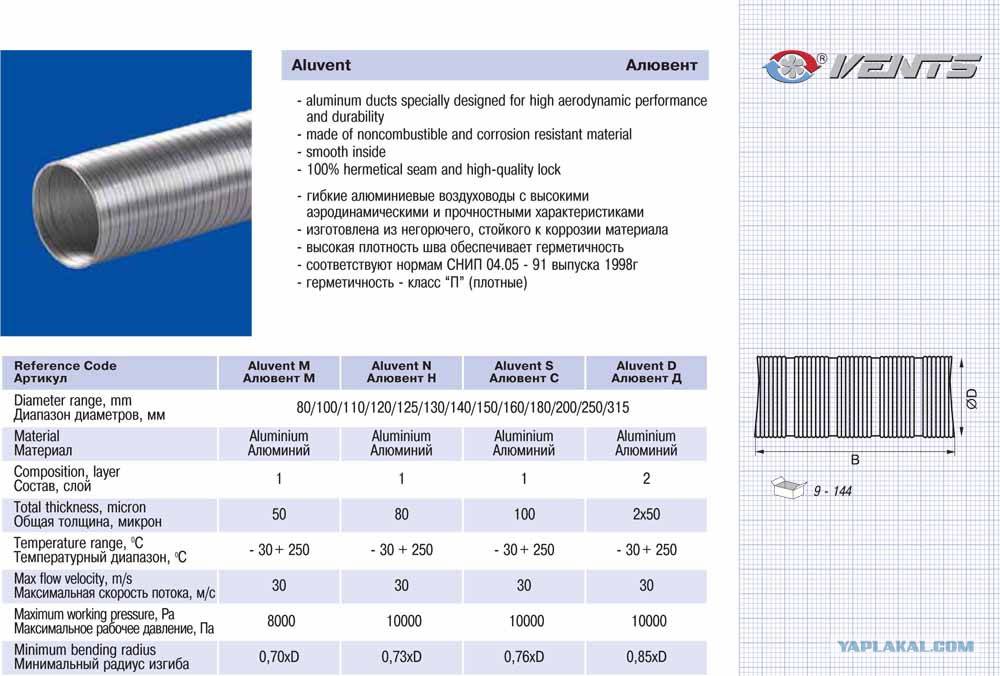

Гибкие рукава из алюминиевой фольги распространены при монтаже общеобменной вентиляции, в системах кондиционирования. Их эксплуатация безопасна в помещениях с высокой степенью химической агрессии, в пожароопасных и высокотемпературных условиях.

Гибкие рукава из алюминиевой фольги

Воздуховоды из нержавеющей стали не имеют «противопоказаний» к установке. Их устанавливают в производственных помещениях с высокой влажностью, на химических производствах для вывода кислотных, щелочных агрессивных соединений. Верхний температурный предел эксплуатации воздуховодов из нержавеющей стали составляет 7000 градусов. Исключительная износостойкость гибких воздуховодов из нержавеющей стали сочетается с их высокими аэродинамическими характеристиками.

Гибкие воздуховоды с теплоизоляцией изготавливают из двух слоев алюминиевой фольги, между которыми размещают слой минеральной ваты.

Монтаж вентиляционных трубопроводов

Предварительно разрабатывается проектная схема проветривания, вычисляются параметры будущей системы по количеству воздуха и скорости его движения в каналах. Определяется специфика оборудования и комплектующих деталей, осуществляются закупки. Монтаж вентиляционных труб производится после разметки трассы и в соответствии с правилами СП 60.13330 и 73.13330.2012, касающимися проветривания и кондиционирования воздуха.

При сборке трубопроводов необходимо соблюдать следующие положения:

• гофрированные рукава растягивать полностью;
• избегать провисаний, т. к. в противном случае теряется напор в системе вентиляции;
• обязательно заземлять воздуховоды во избежание накопления статических зарядов;
• устанавливать только жёсткие трубы, если вертикальная дистанция размером больше, чем 2 этажа (это требование распространяется на подвалы, бетонные конструкции и места прилегания воздуховодов к грунту);
• закладывать радиус при поворотах ≥2Ø трубы;
• использовать в проходах через стены специальные металлические переходники и гильзы.

При работе необходимо соблюдать аккуратность, а при случайном повреждении секцию нужно обязательно заменить. Крепление воздуховодов осуществляется к стенам и потолку. При этом выдерживается параллельность осевой линии труб по отношению к несущей поверхности. Соблюдение правил монтажа и эксплуатации системы проветривания обеспечит комфортный микроклимат в любом помещении.

Виды воздуховодов из нержавейки

Разновидности труб зависят от химического состава материала, из которого они изготовлены. Различают:

• хромистые воздуховоды,
• хромоникелевые,
• хромомарганцевоникелевые и другие.

Хромистые обладают наиболее высокой устойчивостью против коррозии. Трубы из нержавейки производят двух видов — с круглым и прямоугольным сечением.

Последние пользуются большим спросом, поскольку такие трубы легче подобрать под нужный размер. Чаще всего их применяют для вентиляции и вывода горячего воздуха, например, в котлах и котельных, в дымоходах и для удаления химически агрессивных соединений.

Прямоугольные трубы для вентиляции бывают только жёсткого, а круглые — и жёсткого, и полужесткого типа. Трубы с круглым сечением чаще применяют для работы в экстремальных условиях.

Формы и размеры

Среди всего большого разнообразия можно выделить следующие основные формы:

• Изделия с круглым сечением;
• Изделия с прямоугольным сечением;
• Изделия нестандартной формы, то есть комбинированные, обрезанные, усеченные и так далее.

Все трубы с круглым сечением имеют следующие преимущества:

• Отсутствуют выступающие части. Это дает возможность прокладывать систему вентиляции на меньших площадях;
• Возможность использовать более тонкий слой изолирующего слоя, что снижает материальные затраты при монтаже.
• Низкий уровень загрязнения, отличная работа в самых разных условиях.

Плохая работа системы вентиляции может быть связана только с неправильно выполненной изоляцией.

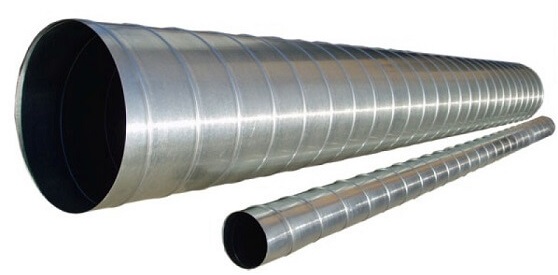

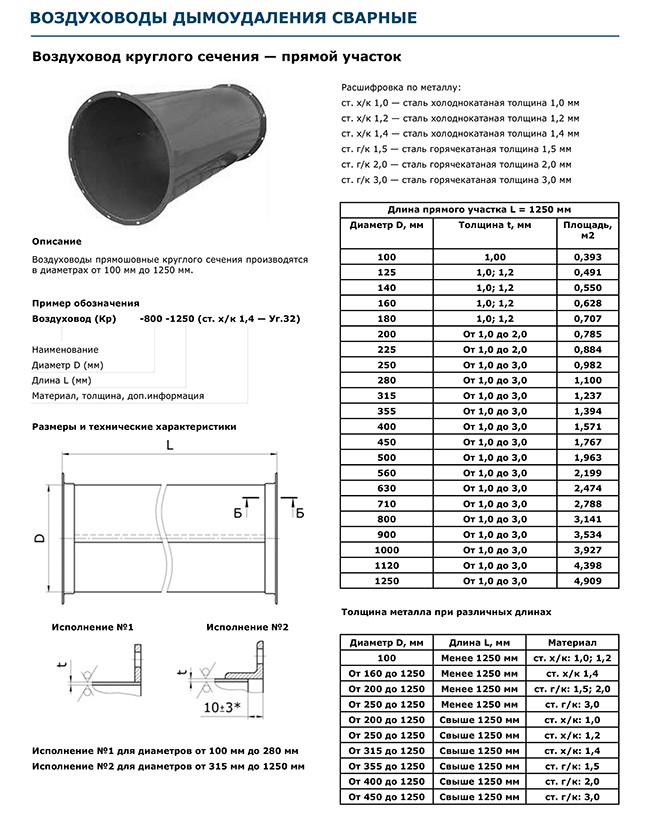

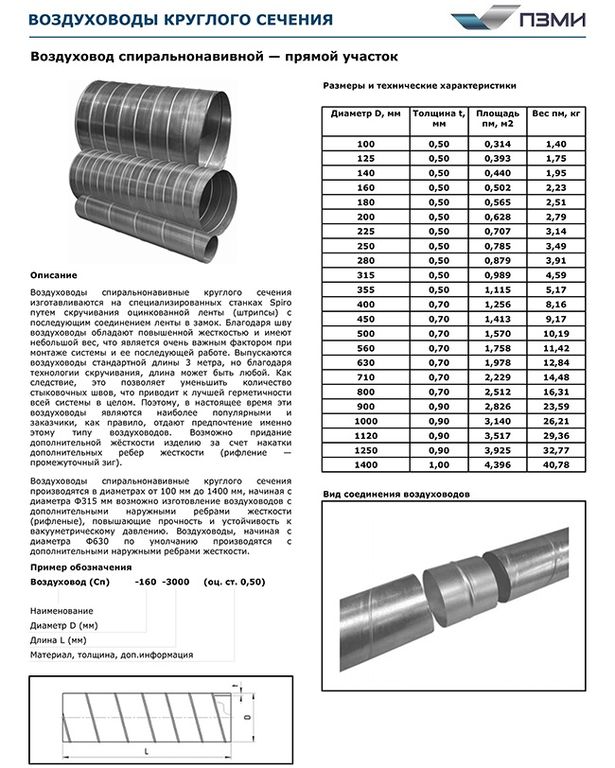

Вентиляционные трубы с круглым сечением

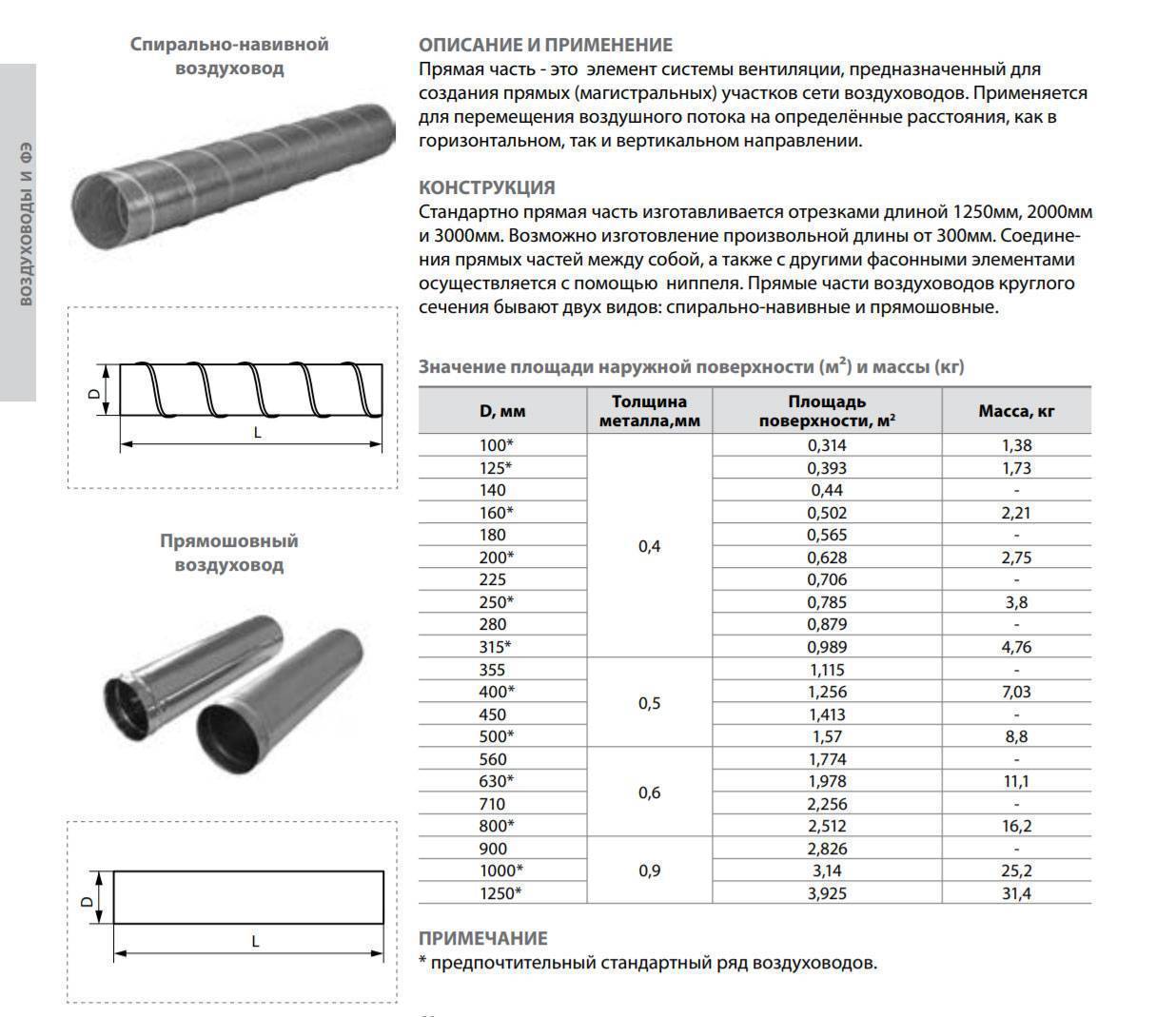

Все элементы с круглым сечением могут быть двух видов:

• Прямошовные;
• Спирально-навивные.

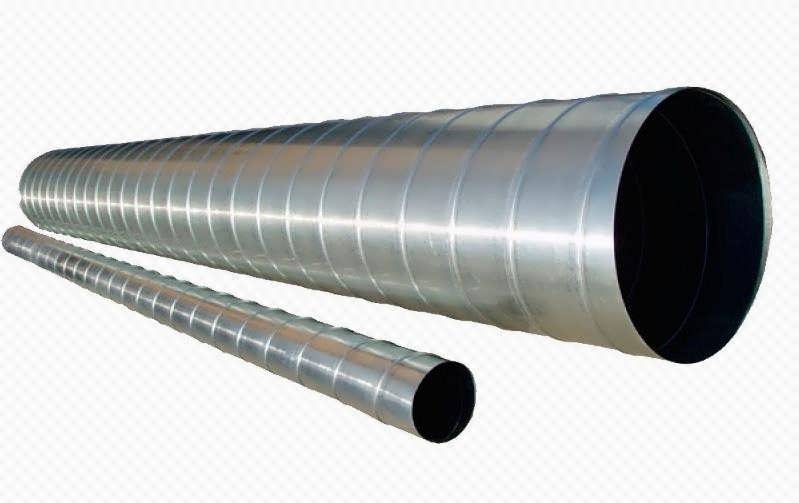

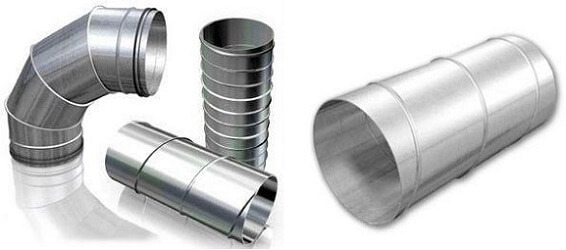

Самой главной особенностью и преимуществом спирально-навивных труб можно назвать технологию производства, которая обуславливает конструкцию изделия: лента наматывается спиралью, то есть каждый следующий виток частично перекрывает предыдущий. Это позволяет изготавливать трубы для вентиляции практически любой длины, чего не скажешь про прямошовные изделия.

Такие элементы обладают большой жесткостью, и, следовательно, большим запасом прочности.

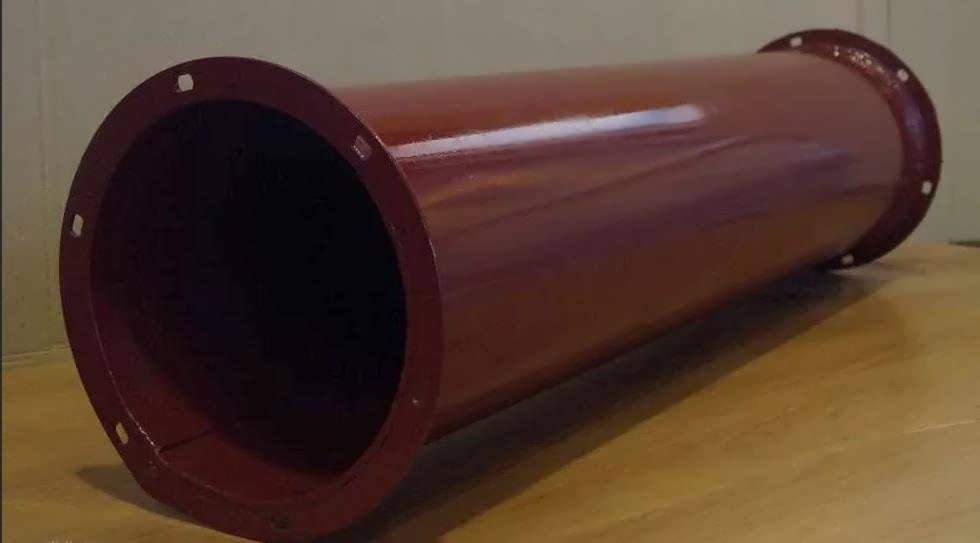

Стыковка отельных элементов осуществляется при помощи фланцев, между которыми необходимо использовать уплотнитель.

В качестве уплотнителя может выступать:

• Асбестовый шнур;
• Резина;
• Картон.

Изделия с квадратным сечением имеют такие преимущества:

• Отлично «встраиваются» в интерьер и экстерьер здания;
• Большая пропускная способность, если сравнивать с круглыми трубами.

Квадратная вентиляционная труба

Считается, что квадратные элементы имеют более эстетичный вид и более гармонично смотрятся, как на крыше в частном или многоквартирном доме, так и внутри них.

В том случае, когда вентиляционная труба используется на крыше, требуется наличие изолятора.

Делаются они, в большинстве своем, из стали, покрытой слоем цинка. Трубы для вентиляции такого типа обладают одной особенностью своего крепления: в том случае, когда толщина шва имеет показатель не больше 1,5 мм, все соединения делают фланцевыми, а если же эта цифра выше, то трубы между собой просто сваривают.

Конструктивные особенности

Поперечное сечение и формы труб из нержавеющей стали различаются:

• наименее популярно круглое сечение из-за сложности крепления трасс (чаще всего именно круглое сечение применяют в экстремальных ситуациях);
• распространенная формы — квадратная или прямоугольная;
• по индивидуальному заказу можно изготовить трубы из нержавейки. Такие изделия применяются для улучшения существующих систем.

Прямоугольные трубы бывают только жесткого типа, а круглые — и жесткого, и полужесткого.

При этом трубы классифируются по технологии производства:

1. Спирально-сварные — деталь в форме спиральной ленты. Сворачивается в виде спирали и растягивается в разные стороны. Витки соединены между собой сваркой.
2. Прямошовные. Это трубы, для которых изначально на станке делают круглую заготовку. Затем индукционным током производят сварку.
3. Спирально-замковые. Лента заворачивается в круглую деталь и затем делают замок по краям ленты. Замок образует плотный шов и в итоге получается крепкое и надежное изделие.
4. Гофрированные. Изготавливают из гофры толщиной до 1 мм. Полосы фольги соединены замковым способом. Шов соединяется специальной пружиной, которая также сделана из нержавеющей стали.

Воздуховоды из нержавейки могут иметь, в зависимости от конкретных условий эксплуатации полированную, шлифованную или матированную поверхность. При этом внешний вид позволяет данному материалу не выглядеть уродливо, а вписываться практически в любой интерьер. Такие конструкции выглядят как единое стилевое решение.

Полезно знать: Самые дорогие металлы мира

Классификация

Нержавейка по своему химическому составу делится на 4 класса:

• ферритная — обладает устойчивостью к различным высоким температурам, прекрасно образует сварные соединения, а также остается антикоррозийным материалом на протяжении всего срока службы;
• аустенитная сталь — прочный материал, хорошо варится и выдерживает низкие температуры до -200°С, поэтому пользуется успехом при эксплуатации воздуховодов при низких температурах;
• мартенситная — относится к жаропрочным материалам;
• комбинированный материал — сочетает в себе качества нескольких групп стали.

Что касается нержавейки этот материала на порядок лучше, чем многие другие, которые применяются при изготовлении вентиляций.

Трубы из полиэфирной ткани

Изделия из полиэфирной ткани обладают следующими достоинствами:

• Очень маленький вес;
• Простота перевозки в сложенном состоянии;
• Простота монтирования.

Вентиляционная система, выполненная из данной ткани очень легкая, поэтому не требует наличия специальных крепежных приспособлений для своего закрепления на стене, крыше или потолке здания.

Соединение осуществляется при помощи молний, которые имеются на окончании каждого отдельного участка.

Еще одной особенностью тканевой трубы является полное отсутствие конденсата, что позволяет обходиться без утеплителя.

Вентиляционные трубы из полиэфирной ткани

Как видно, все виды изделий для системы вентиляции различны и имеют свои сферы применения, достоинства и недостатки. Объединяет их одно – это большое разнообразие размеров. Выпускаются круглые элементы от 32 мм до 1250 мм — для пластиковых изделий, от 50 до 1500 мм – для металлических изделий.

Возможность использования во влажных и химически агрессивных среды

Полимерные воздуховоды – нержавеющие по определению. Они устойчивы не только к воздействию воды, но и к парам кислот и щелочей. Поэтому они широко применяются во влажных и агрессивных средах. Например, на их основе может создаваться вентиляция нефтехимического производства. И лучшего варианта для таких условий – нет!Воздуховоды из нержавеющей стали, наоборот, подвержены коррозии. Ведь, что ни говори, металл есть металл. И действительно, некоторые заводские покрытия придают материалу антикоррозийные свойства. Но использовать его можно только в нормальных условиях. При эксплуатации воздуховодов из нержавеющей стали в агрессивных средах их срок службы значительно сокращается.

Правила монтажа

Монтирование вентиляционного оборудования довольно трудоемкий процесс

Здесь важно учитывать не только задачи воздухообмена, но также поддержание необходимой влажности внутри помещений, контроль чистоты поступающего воздуха

Существуют единые правила монтажа воздуховодов:

• обязательно выполнить заземление монтируемого устройства, чтобы при его эксплуатации избежать накопления статического электричества;
• на стадии проектирования, монтажа таких систем необходимо учитывать свойство аэродинамики, так как воздух в вентиляционных трубах из нержавейки движется по спирали;
• гибкие и полугибкие изделия необходимо монтировать при полном растяжении;
• на подвальных и цокольных этажах, на участках имеющих контакт с землей, а также в конструкциях, которые проходят сквозь потолочные или напольные перекрытия применять установку жестких устройств;
• если при монтаже воздуховод был поврежден, его необходимо заменить;
• если вентиляцию требуется монтировать под углом, то учитывая, что при резких поворотах труб свойства аэродинамики них снижаются, необходимо радиус такого поворота сделать по величине не менее двух диаметров монтируемого воздуховода.

Правила правильного монтажа часто зависят от применяемой марки нержавеющей стали, способа монтирования.

Текстильные вентиляционные трубы

Новинка в вентиляции — трубы из технического текстиля. Такие воздуховоды устанавливаются на приточную часть и благодаря особым свойствам равномерно распределяют воздух по всему объему помещения. Более распространены текстильные воздуховоды круглого, полукруглого или четвертькруглого сечения, но технически возможно производить и прямоугольные.

Характеристики текстильных воздуховодов:

• работают в диапазоне -40 +280 градусов;
• устойчивы к воздействию влаги и химических веществ;
• антибактериальны;
• обладают небольшой массой;
• текстильные вентиляционные трубы отличаются высокой пропускной способностью;
• легко ремонтируются и очищаются;
• служат дольше 10 лет;
• комбинируются с воздуховодами и элементами из любых материалов;
• могут быть различных цветов.

Благодаря разнообразию окрасок во многих случаях вентиляцию из текстильных труб не нужно обшивать коробами. Она аккуратно и гармонично вписывается в интерьер. Трубы специального назначения обладают антистатическими, антикоррозийными или противопожарными свойствами.

Сфера применения

Воздуховоды являются главной составляющей любых вентиляционных систем. Их каналы круглого и прямоугольного сечения предназначены для транспортировки воздуха или газовых смесей.

Причем круглые устройства более широко применяются во всех промышленных, жилых объектах. Они отличаются прекрасной герметичностью, хорошей скоростью прохождения воздушных потоков.

Прямоугольные изделия чаще применяют для обустройства вентиляции промышленных, производственных помещений, имеющих ограниченное пространство.

Области, где применяются воздуховоды из нержавейки, самые различные. Это:

• химические, целлюлозные промышленные предприятия;
• пищевая, фармацевтическая сфера;
• медицина, общественное питание;
• котельные, прачечные;
• бытовые помещения.

Электробезопасность

Полипропиленовые воздуховоды имеют отличные диэлектрические свойства. Причём материал также обладает высокой трекингостойкостью – пыль и пары не образуют на его поверхности токопроводящие дорожки. В случае аварии электрооборудования и переноса потенциала на корпус воздуховода риск получить электротравму равен нулю.

Воздуховоды из нержавеющей стали – хороший электропроводник. И в случае аварии под напряжением может оказаться вся вентиляционная система. Поэтому риск поражения людей электрическим током очень велик. И даже заземление конструкции не всегда полностью исключит такую возможность.
