Как установить вакуумный клапан на канализацию

Технические характеристики, диаметры и производители

Важными техническими параметрами устройства являются:

1. Диаметр. Выбирается в соответствии с размерами трубы. Диаметр может составлять 5, 7,5 или 11 см. Первые 2 типа устанавливаются на внутриквартирные системы, последний — на стояк. Некоторые клапаны могут размещаться на канализационных элементах разных размеров. Это становится возможным благодаря внедрению ступенчатого патрубка. На трубы нестандартных размеров устанавливаются тройники с вентиляционным клапаном.
2. Пропускная способность. Этот параметр отражает объем поступающего в секунду воздуха. На 1 л/с стоков требуется до 25 л/с газа. Производительность клапана может достигать 37 л/с.

В нашей стране можно приобрести вакуумные клапаны, выпускаемые компаниями HL (Австрия), McAlpine (Великобритания), Wavin (Польша), Европласт (Украина), Ostendorf (Германия).

Алгоритм установки

Монтаж вакуумной запорной арматуры производится по следующему алгоритму:

• следует выбрать место для подключения клапана;
• необходимо проверить герметичность устройства;
• произвести установку.

Рекомендации по выбору места

При выборе места установки необходимо принять во внимание следующие советы:

• клапаны следует подключать на большей высоте, чем подключен шланг от сантехнического устройства. В этом случае можно гарантировать стабильную и надежную работу вакуумного запора;
• помещения, где производится установка, должны иметь хорошую вентиляцию. То есть, если это чердак частного дома, он должен быть проветриваемым. Когда местом включения являются ванная комната или туалет, их необходимо оснастить вытяжкой;
• вакуумная запорная арматура не переносит охлаждения, поэтому в помещении, где она установлена, температура не должна опускаться ниже точки замерзания воды (0°С). При несоблюдении этого правила устройство с большой вероятностью потеряет работоспособность или может полностью выйти из строя;
• клапан должен быть установлен вертикально. В том случае, если в выбранном месте труба проложена горизонтально, в нее необходимо врезать колено. Ниже продемонстрировано фото, где применяется подобное решение.

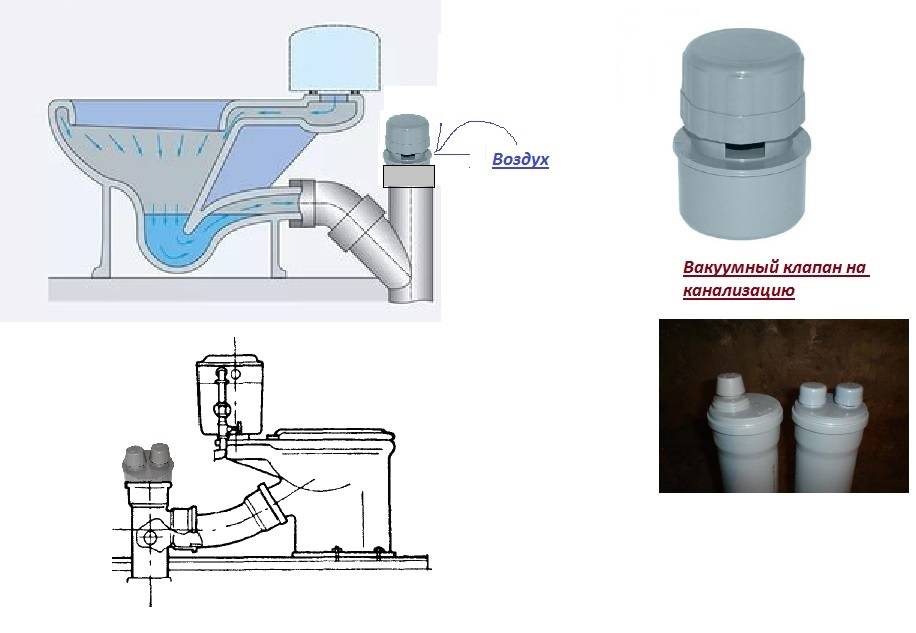

Врезанное в трубу колено, позволяющее установить вакуумный запор вертикально

Считаем необходимым обратить внимание на следующий момент: клапан необходимо устанавливать в таком месте, чтобы к нему всегда был обеспечен доступ на случай, если потребуется произвести ремонт или ручной (принудительный) запуск устройства. Это также необходимо для профилактического обслуживания (своевременная очистка устройства)

Как проверяется герметичность

Существует несколько способов как проверить противовакуумный затвор без использования специального оборудования, то есть в домашних условиях:

• необходимо наполнить клапан воздухом (для этого можно использовать велосипедный насос), предварительно обработав поверхность затвора мылом. Появившиеся пузырьки покажут место, где нарушена герметичность;
• наполненное воздухом устройство помещается под воду, появление пузырьков воздуха засвидетельствуют нарушение герметичности;
• налить в затвор воду, если он герметичен, то она не будет вытекать из клапана.

Как правило, клапаны проверяются непосредственно производителем, о чем свидетельствует запись в паспорте устройства. Если приобретается модель неизвестного китайского производителя, то лучше провести проверку герметичности одним из описанных выше способов.

Установка

После выбора места и проверки на герметичность приступают к установке. Она зависит от конструктивных особенностей затвора, он может быть:

• фланцевый, в этом случае производится соединение при помощи болтов;
• резьбовой, на трубе потребуется нарезать резьбу;
• раструбный, соединение производится при помощи специального резинового манжета. Этот вариант подключения несмотря на то, что наиболее простой, обеспечивает необходимую надежность.

Для герметичности в месте подключения рекомендуется использовать герметик на силиконовой основе.

Порядок установки следующий:

• необходимо полностью отключить дом или квартиру от водоснабжения;
• подготовить трубу для установки, нарезать резьбу если, необходимо или установить специальное колено (переходник);
• произвести установку соответствующим способом;
• проверить стык на герметичность.

Напоминаем, что в процессе эксплуатации вакуумный клапан для канализации необходимо периодически чистить, этим вы существенно продлите срок его службы.

Устройство

Конструкция канализационного аэратора не отличается высокой сложностью, прибор состоит из следующих основных частей:

• Корпус. Выполнен из пластика ПВХ и рассчитан на монтаж в канализационной трубе стояка диаметром 110 мм или одевается на подходящие к нему трубы диаметром 50 мм, имея соответствующий диаметр. Внутри корпуса расположены перегородки, направляющие воздушные потоки при вентиляции.
• Крышка. Накрывает корпус аэратора сверху, позволяя разбирать прибор для ремонта или обслуживания.
• Клапан. Предназначен для герметичного перекрывания канала, поэтому имеет в своей конструкции эластичный элемент, прикрепляемый к пластиковой основе. Выполняется в виде двух основных конструкций — штока с резиновым кольцом (поплавковый затвор) или эластичной мембраны.
• Прокладка. Эластичная резиновая прокладка на корпусе служит для герметизации соединения при установке канализационного аэратора внутрь (снаружи) обрезанного трубопровода d110 мм.

Аэраторы на 110 мм – конструктивное устройство разных модификаций

Клапан или фановая труба

А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:

Можно ли снабдить канализацию в частном доме клапаном вместо вентиляции? Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?

Частный дом

Установка клапана вместо вентиляции возможна, но нежелательна. Почему?

• От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;
• При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
• Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.

Многоквартирный дом

Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.

Почему?

Механизм вкратце таков:

• После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
• Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
• По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
• Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор Да 8.33%

Нет 91.67% Проголосовало: 12

Мне нравится1Не нравится

Конструктивные особенности и принцип работы вакуумного клапана для канализации

Поставить обычный канализационный клапан вакуумного типа можно и своими руками. Устройство продается в собранном виде, и единственная сложность, которая заключается в монтаже, его герметичное соединение с канализационной трубой.

Клапан прекрасно подойдет для установки на канализацию в частном доме или квартире – там, где немного санузлов и нагрузка на слив достаточно небольшая. Тогда он будет вполне эффективно справляться со своей работой.

Принцип работы вакуумного клапана заключается в том, что по законам физики теплый воздух устремляется в верхние точки. Система канализационных труб также имеет полости, которые заполняются воздухом с неприятным запахом. Правильно спланированные коммуникации отличаются тем, что место концентрации воздушных пробок снабжается отверстиями, которые позволили бы выравнивать перепады давления.

Другой вопрос, что обычное отверстие постоянно стравливало бы воздух, а иногда и пропускало жидкости наружу, вызывая протечки и затопления. Чтобы этого избежать, запорный клапан, используемый для канализации, делается односторонним. То есть, на него устанавливается захлопка, которая может пропускать воздух извне в открытом состоянии. В обычном же режиме или, когда давление внутри канализационной системы поднимается, клапан герметично перекрыт.

Клапан обычного вакуумного усилителя устроен максимально просто. Чаще всего его мембрана выполняется из резины и представляет собой обычную прокладку, которая надежно перекрывает техническое отверстие в системе внутренней канализации.

Клапан состоит из:

• корпуса;
• внутреннего отверстия для прохождения воздуха;
• штока, который настроен таким образом, чтобы фиксировать перепад давления в трубах и снаружи, открывая или закрывая мембрану;
• мембраны;
• защитной крышки.

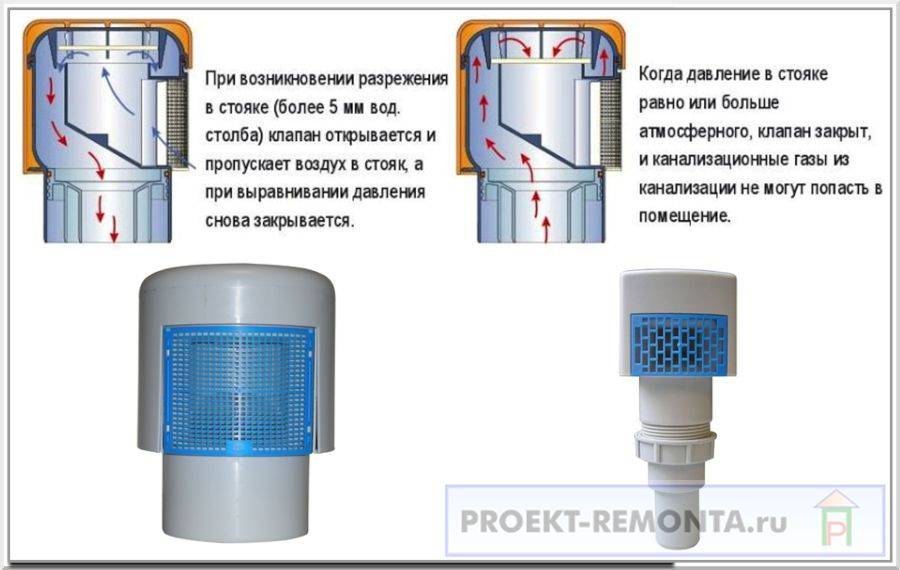

Схематично работа клапана выглядит таким образом:

Схема работы

На одной из боковых граней у устройства расположено отверстие для сообщения с воздухом в помещении. На некоторых моделях приемник может быть установлен в верхней части или располагаться под накрывающим колпачком.

Внутри вакуумного клапана существует полое пространство, по которому может свободно двигаться воздух. На схеме красными стрелками показаны пары из канализации. Они не могут попасть в помещение, так как встречают препятствие в виде резиновой мембраны (левый рисунок). Когда же давление в системе труб серьезно падает, мембрана поднимается за счет давления воздуха из помещения (серые стрелки). В момент, когда давление выравнивается, резиновая прокладка снова опускается, обеспечивая герметичность системы.

Устройство и принцип работы фанового клапана

Вентиляционный клапан состоит из таких компонентов.

1. Корпус. В боковой части имеется канал, через который проникают воздушные потоки. Корпус производится из полипропилена или поливинилхлорида.
2. Крышка. Съемный элемент обеспечивает возможность очищения клапана.
3. Мембрана. Изготавливается из резины.
4. Герметизирующая прокладка. Определяет амплитуду движений штока, придает конструкции герметичность.

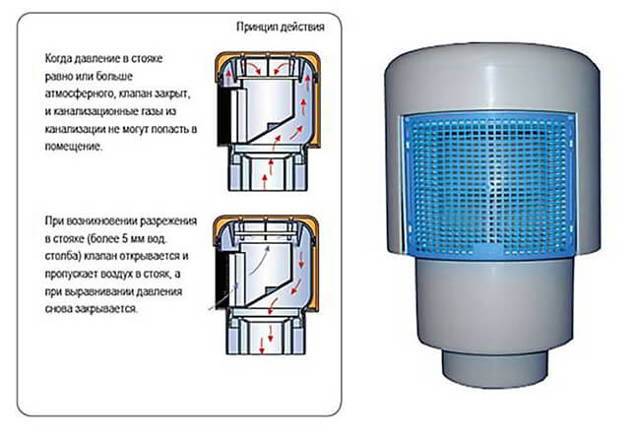

Слева — клапан открыт, справа — клапан закрыт.

Работает приспособление так:

1. Когда давление в трубе равно атмосферному, воздух извне не поступает.
2. При сливе бачка унитаза, ванны или другого прибора в стояке возникает разрежение. Шток смещается, из-за чего начинают поступать воздушные потоки.
3. Давление в канализационной системе выравнивается. Шток возвращается в прежнее положение, поступление воздуха прекращается.

Функции

Не все хозяева понимают, зачем вообще нужно устанавливать вентиляционный стояк или аэратор. Казалось бы, достаточно установить у каждого сантехн

ического прибора сифон с гидрозатвором, чтобы эффективно решить проблему проникновения канализационных газов в помещения. Однако на практике все не так просто:

при сливе большого объема воды, когда поток практически полностью перекрывает просвет канализационной трубы, внутри канализационных труб возникает разряжение. При этом водяные пробки, находящиеся в сифонах сантехнических приборов, расположенных неподалеку, срываются. Трубки сифонов остаются пустыми, поэтому газы с неприятным запахом проникают в помещения, не встречая на пути препятствий;

запах может возникнуть, если канализационные стоки часто имеют высокую температуру. Чаще всего, запах появляется, если сливать горячую воду в унитаз.

Если система канализации в доме работает правильно, то слив воды не приводит к появлению запахов. Вентиляция канализации быстро отводит пары, возникающие при сливе горячей воды, и устраняет разряжение, возникающее в системе.

Фановая труба

Фановая труба представляет собой вытяжную трубу, которая выходит на крышу помещения.

Фановая труба

Она выполняет две функции:

• Удаляет неприятные запахи и застойный воздух из канализационного стояка.
• При создании отрицательного давления воздух попадает сверху по фановой трубе в стояк, и вакуум в трубе компенсируется.

Такое решение имеет как преимущества, так и недостатки. Главное преимущество — достаточно большая производительность. Даже если одновременно все жильцы подъезда сольют воду в унитазе, нарушения вакуума не произойдёт. Однако есть и недостатки. Основной — трудность выполнения самого монтажа на крыше. Для такого монтажа необходимо устанавливать отдельный фартук. Кроме этого, потребуется специальная труба — обычная канализационная не предназначена для эксплуатации на открытом воздухе, и требует изоляции.

Виды, диаметры

В торговой сети реализуется немалое число разновидностей канализационных аэраторов отечественного и зарубежного производства, отличающихся между собой установочными диаметрами корпуса, местом расположения, конструкцией запорного клапана. Ниже рассмотрены основные типы аэраторов, устанавливаемых в бытовую канализацию.

Аэратор 110 мм

Один из популярных методов борьбы с канализационными запахами в многоквартирных и частных домах — вывод стояковой трубы (в индивидуальном строительстве ее называют фановой) через крышу наружу. Если в коммунальном здании это не создает трудностей и торчащая из крыши труба накрывается металлическим зонтом, то в частном доме протяжка фановой трубы вызывает массу проблем.

Она должна проходить через чердак и крышу, в которых надо проделывать соответствующие отверстия, изолировать места примыканий к конструкциям. Помимо увеличения расходов при монтаже, труба стояка занимает пространство, создает неудобства пользования жилыми помещениями и ухудшает их эстетичный вид, если чердак используется для проживания.

Поэтому резонно не удлинять трубу стояка, а оставлять короткий отрезок и закрывать его в высшей точке вакуумным фильтром, которым является аэратор для канализации 110 мм. Также такой фильтр устанавливают и в разветвленную канализационную сеть с несколькими стояками — основной из них выводят через крышу, а вспомогательные закрывают аэраторами.

Посадочная часть корпуса аэратора может размещаться как снаружи, так и внутри трубы, приборы оснащены клапанами мембранного или поплавкового типа, некоторые модели имеют защитную решетку, иногда в них устанавливают два штоковых клапана.

Аэраторы 50 мм — устройство

Аэратор 50 мм

Канализационный аэратор 50 мм позволяет при монтаже канализации вообще обойтись без выступающего стояка. Для этого в его верхнюю точку опускают патрубок от унитаза или ставят заглушку, закрывая выходное отверстие, а в канализационный трубопровод диаметром 50 мм помещают вакуумный фильтр подходящего размера.

Встроенный аэратор

Еще более практичная вещь, чем вакуумные клапаны на 50 или 110 мм — вмонтированный в сифон аэратор. Преимуществом прибора является простота монтажа — вместо обычного берется сифон с клапаном и устанавливается по стандартной схеме, при этом не надо покупать отдельный аэратор, тройники, обрезать трубопровод.

Также для удобства монтажа в торговой сети реализуют встроенные в тройники аэраторы, которые подключают к горизонтально расположенному 50 мм трубопроводу.

Аэраторы в сифонах

Советы при установке

Если возникла необходимость поставить аэратор, необходимо обратить внимание на следующее:

Принцип работы канализационного аэратора и его особенности необходимо хорошо знать

Перед установкой нужно внимательно изучить инструкцию по эксплуатации.
В тех случаях, когда планируется использование более одного аэратора, нужно, чтобы минимальное расстояние между устройствами не было меньше одного метра.
Желательно, чтобы наивысшая из используемых точек слива находилась на высоте, которая не превышает одного метра.
При выборе аэратора для сантехнических устройств важно учитывать пропускную способность аэратора. Если она недостаточна, то прибор будет действовать неэффективно.
В квартире рекомендуется устанавливать клапан в одном из наиболее узких мест трубопровода.
Строго вертикальное расположение прибора необходимо для того, чтобы предотвратить попадание в него сточных вод.
При проведении монтажа нельзя делать канализационный стояк шире

Это может привести к непредсказуемым последствиям.
Иногда трубы находятся в полу. В этом случае высота расположения аэратора должна быть не менее 35 см.

Монтаж этого устройства не требует профессиональных навыков. Его может осуществлять даже человек без подготовки.

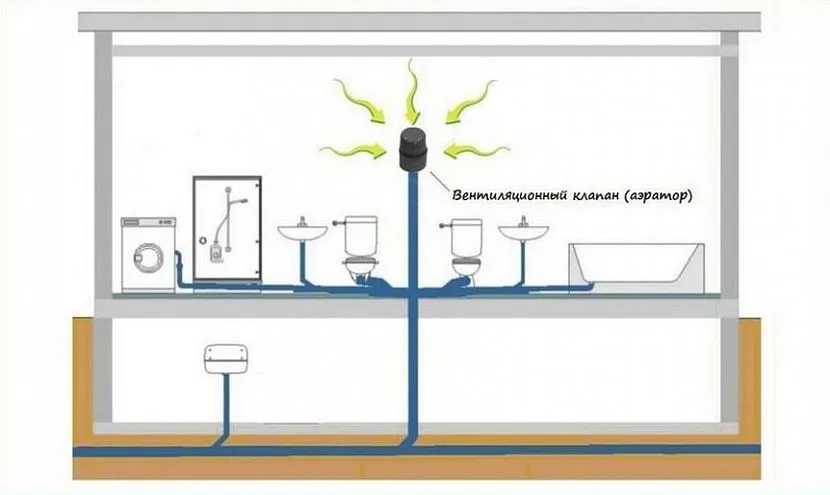

Схема установки воздушного клапана в частном домеИсточник okanalizacii.ru

Критерии выбора клапана

Подбирая клапан необходимо учитывать все особенности вновь монтируемой или реконструируемой системы канализации. От ее протяженности, диаметра, уклонов, количества приборов, вероятности их одновременного использования напрямую зависит тип, размер и количество вакуумных клапанов.

При выборе вакуумного клапана учитывается следующее:

• конструктивные особенности клапана. Разные модели могут оснащаться мембраной или штоком;
• место его установки. Необходимо учитывать, где монтируется клапан: внутри помещения или вне его. Будет установка открытой или скрытой, учесть вероятность попадания загрязнений и воздействие окружающей среды;
• диаметр трубопровода в точке установки. Устройства выпускаются под раструбное соединение двух диаметров 110 и 50 мм;
• цена и качество изделия. На рынке хорошо зарекомендовали себя товары из России и Германии. Однако при сравнимом качестве отечественные изделия в три раза дешевле.

Причины засорения канализации

Наивно полагать, что засорение канализационных труб происходит исключительно от того, что в них попадают крупные твердые предметы. Это, скорее, спусковой крючок, который приводит в действие давно готовый к работе механизм. Часто проблема кроется в другом.

Неверный уклон отводящих труб

Для нормальной работы системы необходимо, чтобы сточные воды двигались по трубопроводу с определенной скоростью. Ее обеспечивает уклон, заложенный при монтаже конструкции. Если он изначально был недостаточным или уменьшился в результате проседания фундамента в процессе эксплуатации, то скорость стоков замедляется.

В этом случае более крупные твердые включения будут оседать на стенках, поскольку силы тока воды будет недостаточно для их передвижения. Рано или поздно эти отложения полностью перекроют зазор трубы. Практически то же самое происходит и в случае слишком крутого уклона: вода просто не успевает уносить отходы.

Износ трубопровода

Длительная эксплуатация системы приводит к постепенному равномерному отложению осадка на стенках труб. Просвет внутри трубы становится все меньше и даже при условии нормальной скорости стоков крупным включениям становится проще закрепиться на стенках. Они накапливаются, затвердевают и образуют засор.

В изношенных трубах накапливаются отложения, способствующие появлению засора

Установка под прямым углом горизонтальных отводов

Горизонтальные отводы, смонтированные под прямым углом, резко изменяют конфигурацию трубопровода. Это, в свою очередь, изменяет скорость стоков. Они могут как ускоряться, так и замедляться, что в любом случае скажется на работе системы отрицательно, и приведет к образованию засора.

Не нужно забывать и о неправильной эксплуатации сооружения, которая так же приводит к проблемам. Однако если в последнем случае очистки конструкции будет вполне достаточно для избавления от засора, то неприятности, происходящие по другим причинам, будут проявляться с завидной регулярностью. Именно поэтому всем, чьи квартиры находятся на первых двух этажах, а так же владельцам частных домов специалисты настоятельно рекомендуют установить запорный клапан для канализации.

Для чего нужен вакуумный клапан

Многие неопытные мастера сомневаются, для чего по большому счету нужен канализационный вакуумный клапан, поскольку любой сантехнический прибор оборудован гидрозатвором, который не пропускает никакие запахи?

На самом же деле механизм работы системы более сложный, чем может показаться на первый взгляд:

• При сливе громадного количества воды в унитаз появляется разряжение в системы. В следствии этого происходит всасывание воды из гидрозатворов. Не обращая внимания на то, что всасывание частичное, его достаточно, дабы в помещении появился неприятный запах канализации.
• В систему систематично попадает тёплая вода, в следствии чего вверх поднимаются пары.

В случае если вентиляция в доме имеется, но она просто забилась, то ее возможно почистить. Само собой разумеется, совладать с данной задачей своими руками достаточно сложно, но эксперт сможет быстро решить проблему.

В случае если же вентиляции в доме нет, и ее технически дорого либо сложно выстроить, то выходом из данной обстановки есть установка вакуумного клапана. Нужно заявить, что особенная потребность в данном устройстве появляется в случае установки в доме автоматической стиральной машины, которая сбрасывает воду в систему под давлением. Время от времени кроме того бывают случаи, в то время, когда по окончании подключения автомобили появляется необходимость в установке второго, дополнительного клапана.

Клапан или фановая труба

И у клапана, и у фановой трубы есть свои преимущества и недостатки. Разумеется, цена вопроса здесь играет немаловажную роль — канализационный вакуумный клапан на 110 мм стоит порядка 1500-2000 рублей, а установка фановой трубы обойдётся дороже. Но так ли всё просто? Какое решение будет более надёжным и безопасным?

Частный дом

Вакуумные клапаны в малоэтажном частном строительстве будут вне конкуренции. Дело в том, что фановая труба, выходящая на крышу дома, будет всё равно выпускать неприятные запахи наружу. Учитывая высоту дома в 1-2 этажа, канализационный запах может с крыши опускаться вниз, прямо во двор. И это отнюдь не способствует нормальному качеству жизни. Небольшой же вакуумный клапан обеспечит стабильную работу канализации и гарантию от неприятного запаха.

Многоквартирный дом

В многоквартирном доме труба имеет преимущества перед клапаном:

• Труба имеет очень большую производительность в плане подключения точек слива.
• Труба надёжнее клапана и практически не требует обслуживания.
• Фановая труба долговечнее. У неё нет упругих элементов, способных выйти из строя.
• В случае засора или сокращения прохода основной канализации труба будет работать.

Здесь надо сделать отступление. При засоре канализационного стояка, когда его проход сокращается и есть риск его полного перекрытия, вакуумный клапан начинает влиять на работу сифона раковины. При сливе воды вначале возникает отрицательное давление, а затем, когда слив достигает точки засора, давление резко нормализуется. Из сифона раковины при этом выталкивается вода наружу.

Поэтому, если в доме установлен вакуумный клапан, можно легко определить, что стояк засорён, по наличию грязи в сливе раковины. Но это может быть нежелательным — безусловно, никому не захочется ругаться из-за стояка, который пока ещё не засорится, но уже грозит, с коммунальной службой. Скорее всего, будет дан ответ в стиле: «Вот когда засорится окончательно, тогда и приходите!» В часном же доме при возникновении такой неисправности её сразу же легко устранить своими силами.

Канализация

Для чего нужен воздушный клапан?

Канализационные вентиляционные клапаны или аэраторы выполняют компенсаторные функции — выравнивают давление в канализации при его скачках.

При строительстве зданий проблемы с запахами решаются довольно просто — стояк канализации выводится на крышу. Однако со временем такая конструкция может по тем или иным причинам выйти из строя и тогда вода в канализации начнёт двигаться в обратную сторону, что чревато фонтанами из унитаза и неприятным запахом.

Заслон, который входит в состав аэратора, регулирует движение стоков и в случае необходимости блокирует систему, чтобы канализационные газы и сточные воды не попали в помещение. Когда аварийная ситуация позади и давление в системе приходит в норму, вентиляционный клапан для канализации снимает заслон.

Это невероятно полезное устройство, установка которого способна избавить жильцов квартиры или частного дома от неприятностей. Функционирует это приспособление только в тех случаях, когда в системе происходят перепады давления, вызванные теми или иными факторами.

Клапан — это своего рода заслон, регулирующий работу канализации в квартире или доме

Как и где установить — рекомендации

Установка вакуумных аэраторов не представляет большого труда — если канализационная труба на 110 м имеет расширенный раструб. Покупается стандартное изделие и просто вставляется в патрубок.

При обрезанной трубе 110 мм приобретается аэратор с наружной резиновой прокладкой в виде рукава с тонкими кольцами и вставляется внутрь трубопровода. Некоторые модификации имеют встроенное резиновое кольцо внутри патрубка для размещения прибора поверх отрезанной трубы d110 мм.

При монтаже изделий 50 мм их вставляют в расширенный патрубок. Если используют встроенную в сифонный корпус модификацию, ее подключают вместе с установкой сифона.

При проведении монтажных работ руководствуются следующими правилами:

1. Прибор устанавливают в месте, где к нему обеспечен легкий доступ и беспрепятственное поступление воздуха.
2. Аэратор d110 мм правильно ставить в самой высокой точке над всеми сантехническими приборами.
3. Схема установки аэратора предусматривает его строго вертикальное расположение для предохранения от попадания в корпус канализационных вод.
4. Прибор не эксплуатируют при температурах ниже 0 °С.
5. Если монтаж в вертикальном положении технически невозможен, используют врезку в трубопровод и устанавливают тройник с вертикальным отводом (в продаже имеются готовые тройники с вакуумным клапаном).
6. Высота частного дома, в котором устанавливают приспособление, не должна превышать трех этажей.

Стоимость популярных изделий (2019 г.)

Вакуумный канализационный аэратор позволяет избавиться в квартирах и частных домах от запахов из канализации в случаях, если труба центрального стояка не выведена за пределы здания. Помимо этого, применение аэраторов помогает сэкономить финансовые средства при монтаже канализации, а ассортимент предлагаемых приборов способствует выбору оптимального решения задачи по устранению запахов с точки зрения эффективности и материальных затрат.
