Особенности эксплуатации канализационных воздушных клапанов

О необходимости использования клапана

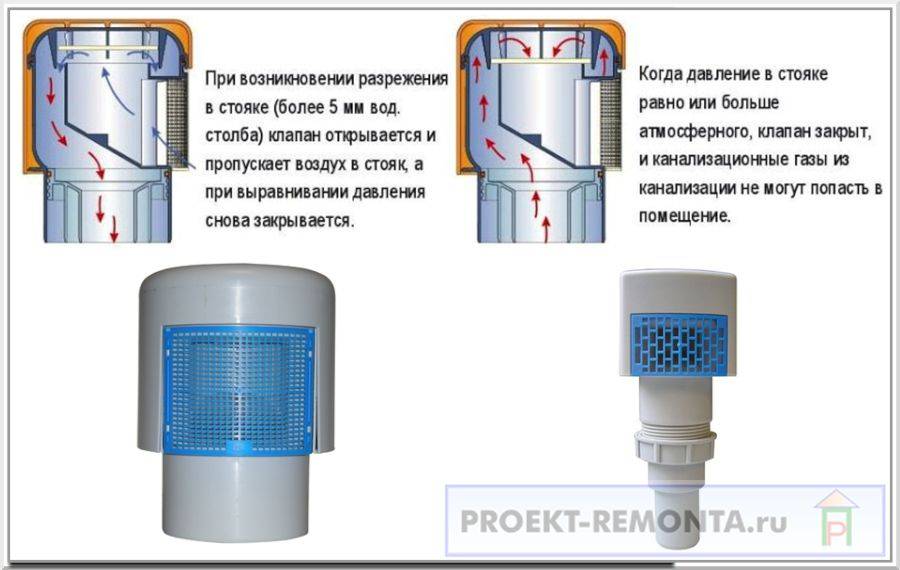

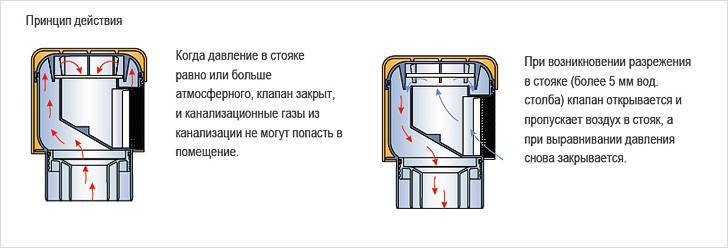

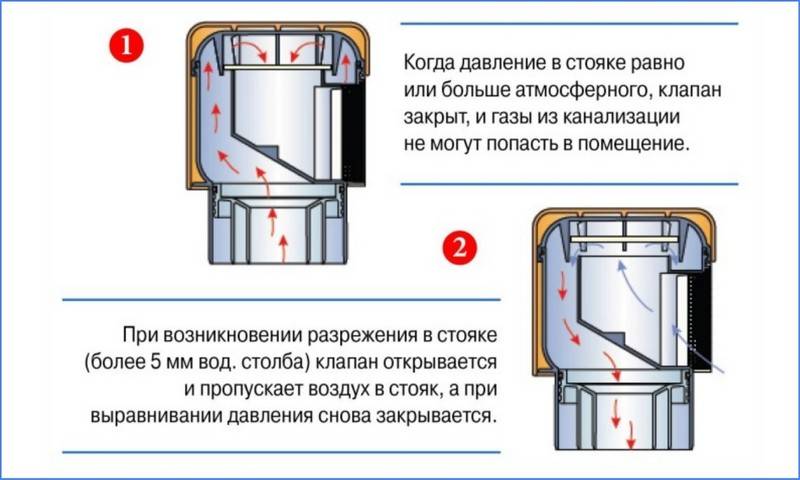

После спуска воды в канализацию, она взаимодействует с воздухом внутри трубы, создавая разницу в давлении. Слив же больших объемов воды при недостаточном поступлении воздуха, который выравнивает давление, приводит к формированию области разреженного давления. При отсутствии вентиляции, воздух засасывается внутрь трубы, создавая этим отрицательное давление.

Из-за подобного явления, вода из самого слабого гидрозатвора всасывается в сточную трубу. Это так называемый «срыв гидрозатвора». И давление в трубе сравнивается с атмосферным только тогда, когда в затвор поступает воздух. А происходит это через путь наименьшего сопротивления – сифон. Когда туда втягивается воздух, то одновременно вытягивается и вода, тем самым устройство водяного затвора разрушается.

Как только вода уходит из сифона – запахи из канализации начинают беспрепятственно поступать в помещение. Подобные газы могут быть не только неприятными, но еще и вредными, токсичными. Зачастую они содержат лишь метан, но вместе с ним в квартиру могут попадать споры, бактерии, грибки.

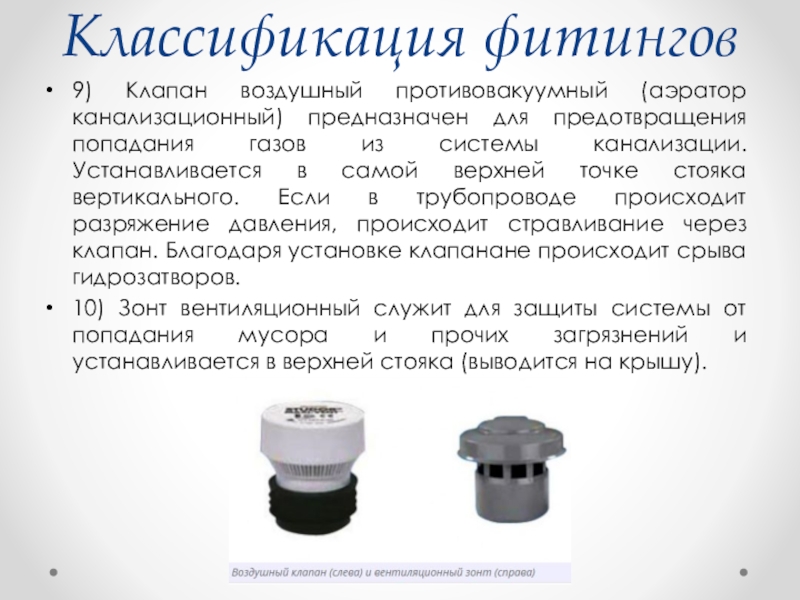

Чтобы исключить подобные происшествия, общий стояк выводится на крышу. В то же время он может не справляться со своей задачей, например в зимнее время или будучи установлен неправильно. Для устранения такой возможности было разработано специальное устройство, которое бы выравнивало давление в канализации, а именно – вакуумный клапан.

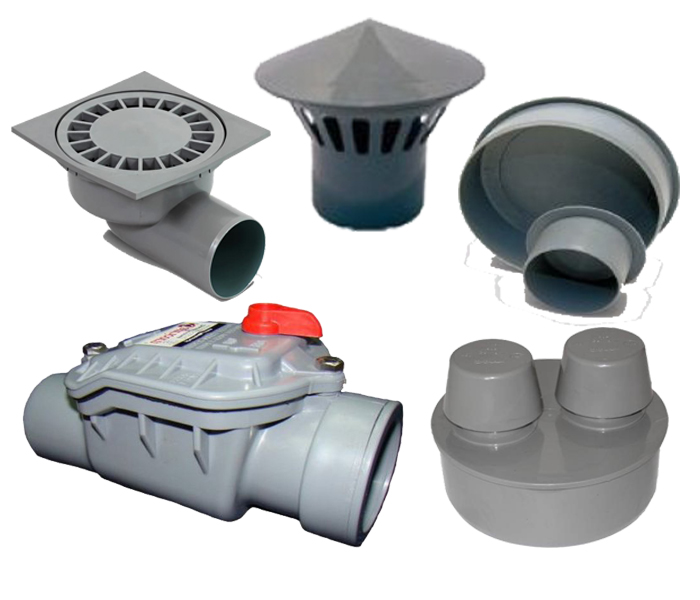

Разновидности клапанов

По своему назначению, клапаны можно разделить на 2 категории: обратный клапан для канализации и вентиляционный канализационный клапан.

По законам физики, вода всегда движется по пути наименьшего сопротивления. При даже небольшом засоре есть вероятность того, что направление воды изменится. Этот поток может, поднимаясь через стояк, фонтанировать из разных сантехнических изделий – унитаза, раковины. Всё это чревато затоплением помещения и проблемам с соседями. Установка обратного клапана поможет избежать этого, а также возможного проникновения через фановый стояк грызунов. Для изготовления таких устройств могут использоваться самые разные материалы: пластик, чугун, бронза, нержавейка и другие.

В свою очередь обратные клапана подразделяются на 4 категории:

• межфланцевые. Имеют небольшой вес и малый размер. В таких устройствах не устанавливают фланцы для соединения с трубопроводом. При обнаружении неполадок придется заменить не только само изделие, но и участок канализации;
• поворотные, иначе – лепестковые. В роли мембраны выступает захлопка или золотник, работающие от рычага. Бывают простые и безударные. Отличие безударных от простых в том, что после пропуска воды золотник плавно возвращается на свое место. В простых возможно выведение из строя всей системы;
• шаровые. Применяются в трубах малого диаметра и при стояке меньше 110 мм. Металлический шарик выступает как мембрана, а пружина является рычагом. Наиболее распространенный вид клапана, что было обусловлено простотой демонтажа. Для этого достаточно лишь открутить 2 болта;
• подъемные. Такие изделия устанавливают на участках, где затруднены регулярные ремонтные работы. Демонтаж и ремонт клапана можно выполнить без разбора труб. Существенным недостатком является быстрая загрязняемость.

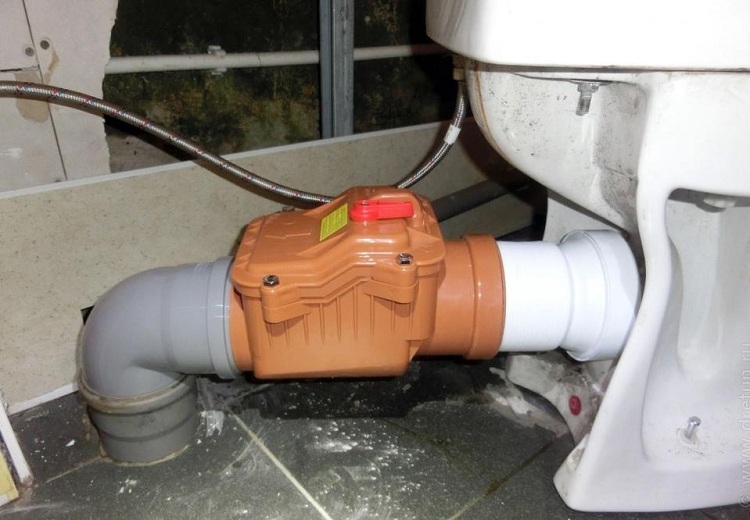

Обратный клапан для канализации

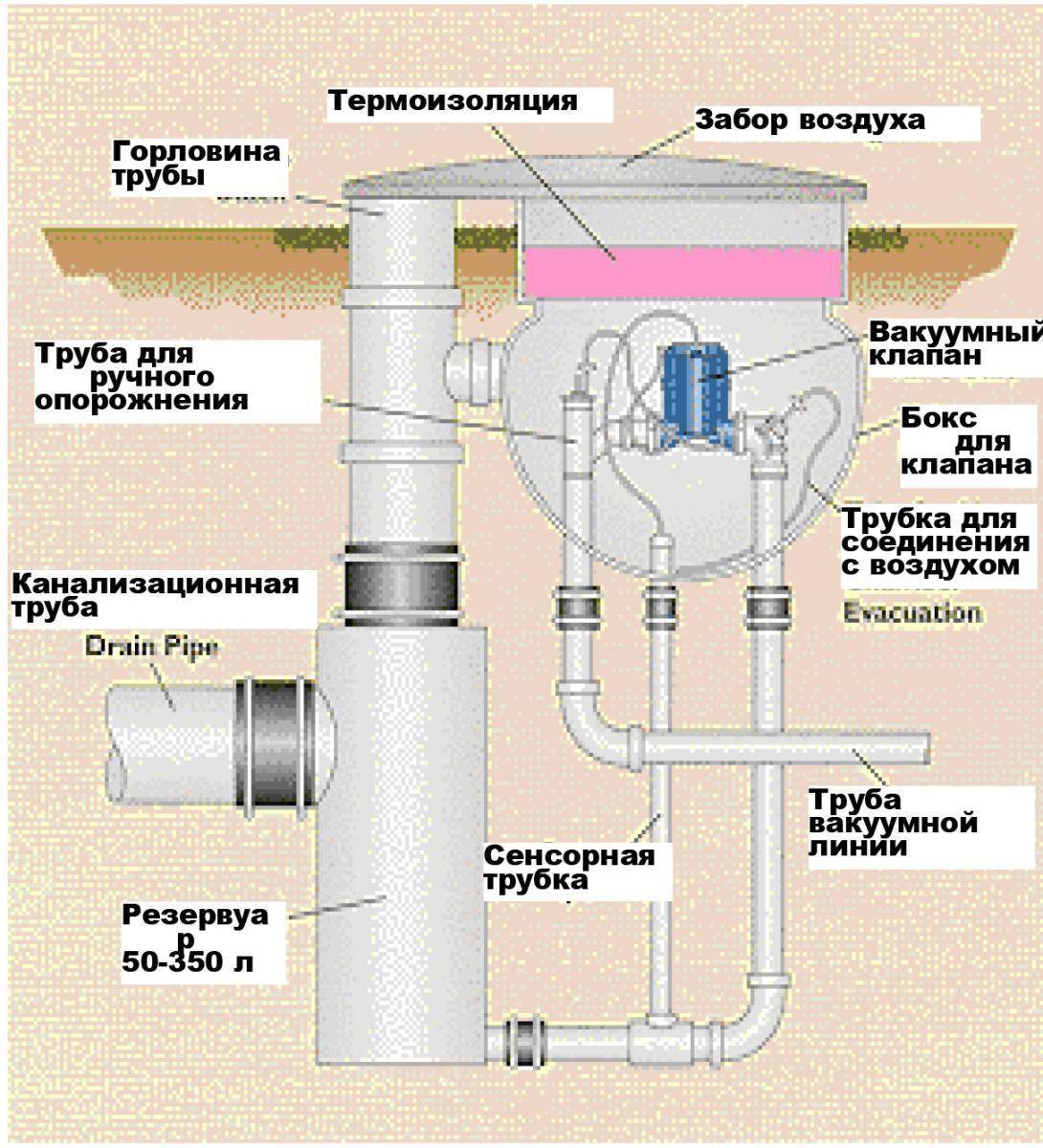

Клапан для канализации вакуумный предотвращает появление запахов из сточной трубы, а также устраняет шум работы канализации. Существуют 3 основные разновидности таких устройств:

• автоматический вакуумный. Его применяют в основном при устройстве частных домов или устанавливают на отдельные элементы системы. Работает на выпуск воздуха из системы;
• антивакуумный. Может вентилировать большое количество канализационных труб. Может как впускать, так и выпускать воздух;
• комбинированный вакуумный. Имеет все лучшие технологические особенности двух предыдущих видов.

Классификация воздушных клапанов

Различают несколько видов аэраторов, в зависимости от особенностей работы, диаметра трубы и способа крепления.

По принципу работы градация следующая:

• автоматический аэратор справляется с небольшим напором воды и малыми объемами воздуха, подходит для маленьких частных строений;
• кинетический работает только при низких показателях давления — он создан, чтобы в процессе слива предотвращать скопление большого объема воздуха, когда система заполнена водой;
• комбинированный сочетает возможности автоматического и кинетического.

Магистраль трубопровода прокладывают и горизонтально, и вертикально, а кроме того, трубы имеют разный диаметр. Выбирая аэратор, надо учитывать эти нюансы:

• приемный воздушный клапан имеет диаметр 20 см, снабжен фильтром, который не пускает в систему твердые частицы из воды, а ставится перед насосом горизонтального трубопровода;
• шаровый создан для труб с маленьким диаметром, идущих горизонтально;
• межфланцевый аэратор легок и компактен, устанавливается в вертикальном и горизонтальном трубопроводе, бывает угловым и проходным;
• обратный предназначен для труб большого диаметра, бывает простым (для систем, защищенных от гидроударов) и безударным (с демпфером).

А по методу крепления аэраторы подразделяются на:

• сварочные — для агрессивной среды, в жилых помещениях этот способ не применяют;
• муфтовые – для труб с маленьким диаметром (оснащен обратным клапаном, который закрепляется резьбовой муфтой);
• межфланцевые клапаны лишены крепежного элемента, их фиксируют между фланцами в трубопроводе (для маленькой канализационной системы).

Монтаж

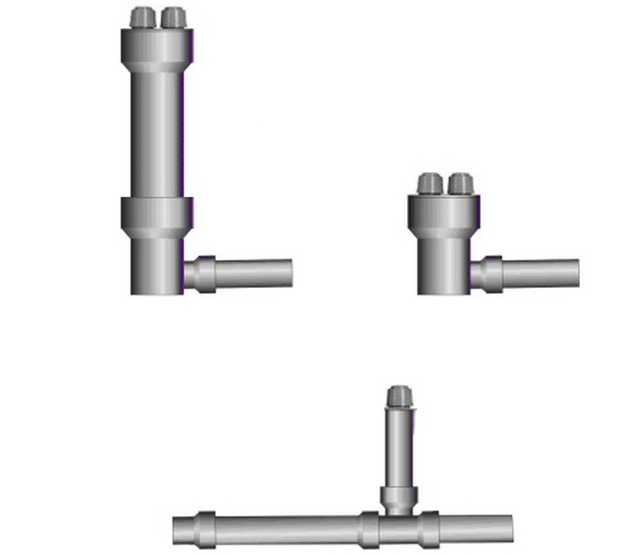

Устройство можно размещать в любом подходящем месте вверху канализации возле стояка. Учтите, чтобы расстояние между вакуумным клапаном и стояком должно быть меньше, чем между ближайшим сантехническим устройством с водяным затвором и стояком.  Клапан можно разместить и на горизонтальном ответвлении системы возле последнего сантехнического прибора. Чаще всего вакуумный клапан устанавливают прямо на стояке.

Единственное что важно обеспечить – создать герметичное соединение раструба и клапана и остальных соединений с сантехническими устройствами. Можно конкретизировать этот совет:

Можно конкретизировать этот совет:

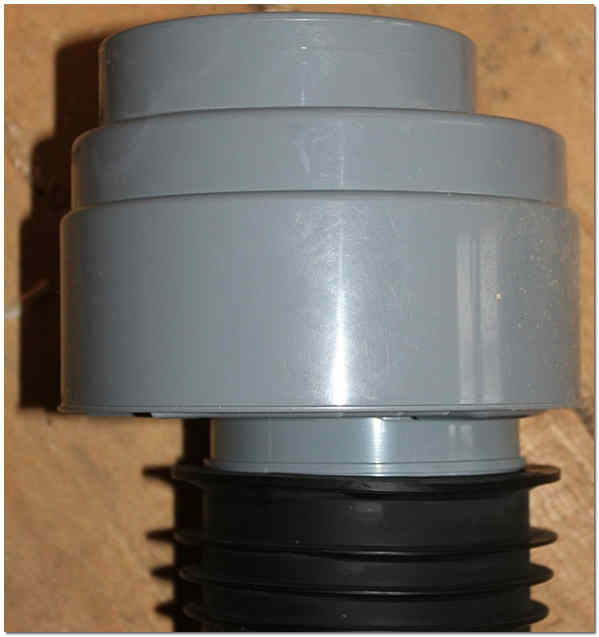

• В раструбе канализационной трубы из пластика (полипропиленовой или ПВХ), герметичность соединения обеспечивается с помощью стандартного уплотнителя. Будет проще собрать трубу, если промазать его мылом;
• На трубу из чугуна нужно купить специальную резиновую манжету. Чугунные трубы собирать немного сложнее;
• Соединения гофрированных сифонов и колен производят, устанавливая резиновые манжеты.

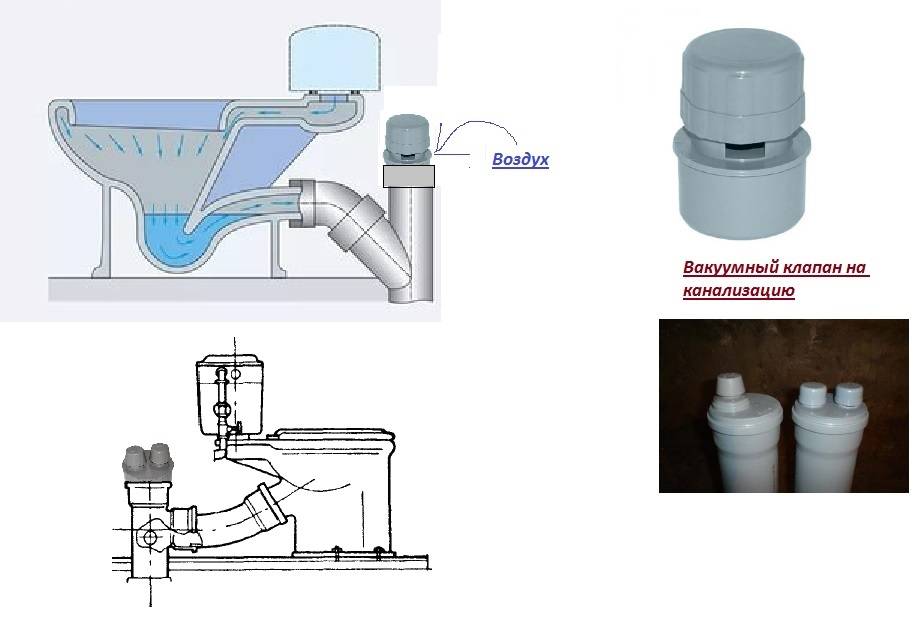

Иногда жильцы квартир желают установить вакуумный клапан вместо фановой трубы.

Это может привести к такой картине:

1. Удобно решать сложности с вентиляцией канализационной системы с помощью вакуумного клапана в 1 и 2 этажных зданиях. В многоэтажных строениях нагрузка больше;
2. В многоэтажном здании удалить фановый стояк, и вместо него установить вакуумный клапан без разрешения нельзя. В результате может получиться, что жители первых этажей постоянно будут слышать запах канализации. В результате будет соответствующими органами проведено обследование системы, и потребуют все восстановить.

Преимущества и минусы

У вакуумных клапанов есть несколько плюсов и недостатков. Важнейшее преимущество в том он предназначен для снижения затрат при создании канализационной системы. Изготовить и установить фановую трубу намного дороже, необходимо купить много материалов и серьезно изменить планировку.

К положительным свойствам относят:

• Нет необходимости пробивать специальное отверстие в кровле, что дает возможность сохранить ее целой и упрощает работы по устройству канализационной системы;
• Стояк за пределами дома не будет заметен, что улучшит внешний вид здания;
• Для вакуумного клапана не нужно обслуживание и его не ремонтируют;
• Клапан, в конструкции которого использована мембрана заметно улучшит эффективность канализации;
• Вы снизите потери тепла;
• Установка устройства быстрая, работа понятная и легкая.

Минусов у этого устройства мало, но их нужно принимать в расчет:

• Устройство не может работать при серьезных нагрузках;
• Дороговизна вакуумного клапана.

Глупо думать, что поставив вакуумный клапан можно избавиться от всех проблем с канализационной системой. Он, безусловно, поможет, если в многоэтажном здании не установлена фановая труба. Заметно уменьшит смету при постройке загородного дома (в этой ситуации устанавливать фанстояк нецелесообразно, ведь нагрузки на канализацию будут небольшими).

Клапан желательно использовать, при подключении к канализационной трубе небольшого количества сантехнических приборов. Идеально – установить 2-3 устройства. Иначе, он сможет не всегда задерживать неприятный запах, и часть «ароматов» канализации проникнет в помещения.

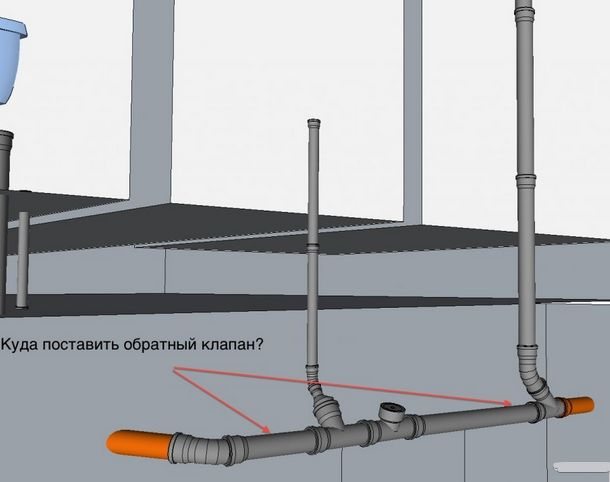

Как и где установить обратный клапан в наружной канализации

Надежное устройство

Устанавливать обратные клапаны в частных домах стали совсем недавно, когда появились автономные канализационные системы с установкой септиков для сбора стоков и нечистот. И даже в том случае, когда правильно проведена установка и монтаж, то есть правильно соблюден уклон труб, специалисты рекомендуют клапан устанавливать.

Особенно это сегодня актуально для тех домов, которые были возведены на участках с высоким уровнем грунтовых вод

Поэтому необходимо устанавливать данное устройство между домом и септиком, и неважно, на каком расстоянии от них. Здесь важнее правильно соорудить смотровой колодец, в который клапан и устанавливается. Данный колодец начинают строить на стадии прокладки наружной канализации, а точнее сказать, на стадии проведения земляных работ

Размеры колодца будут зависеть от глубины пролегания труб канализации. Если глубина залегания небольшая, то есть до клапана можно дотянуться рукой, то диаметр колодца может быть небольшим. Будет сложнее, если трубы размещаются глубоко. Поэтому диаметр колодца необходимо делать достаточным, чтобы в него мог поместиться человек для обслуживания прибора

Данный колодец начинают строить на стадии прокладки наружной канализации, а точнее сказать, на стадии проведения земляных работ. Размеры колодца будут зависеть от глубины пролегания труб канализации. Если глубина залегания небольшая, то есть до клапана можно дотянуться рукой, то диаметр колодца может быть небольшим. Будет сложнее, если трубы размещаются глубоко. Поэтому диаметр колодца необходимо делать достаточным, чтобы в него мог поместиться человек для обслуживания прибора.

Выгоды использования аэраторов

Установка аэраторов даёт такие преимущества:

• Делая более короткие стояки иногда можно сэкономить значительные средства.
• При этом нет необходимости выводить канализационный стояк на крышу.
• У этих приборов относительно простая конструкция и низкая стоимость.
• Простота монтажа.
• Высокая надёжность конструкции.
• Аэраторы являются энергонезависимыми устройствами. Они надёжно функционируют без необходимости подключения к электросети.

Применение такого устройства гарантирует отсутствие канализационного запаха в квартире.

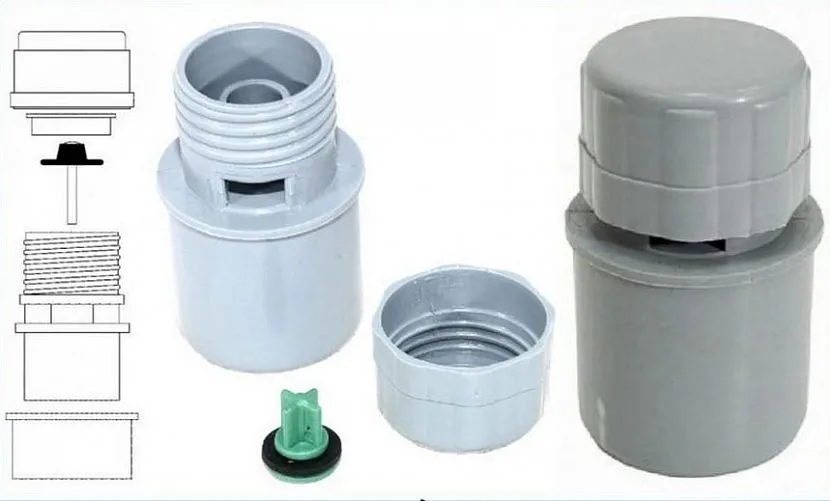

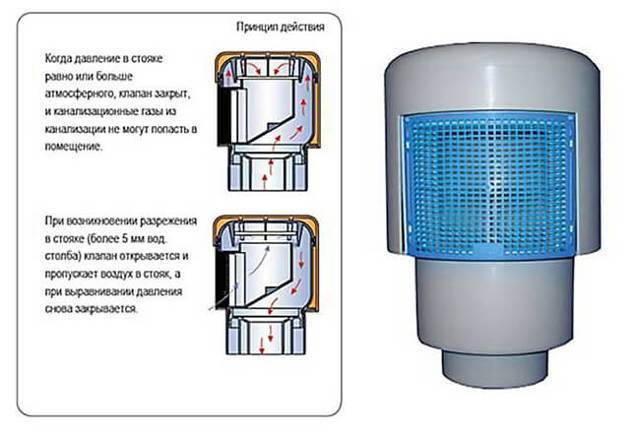

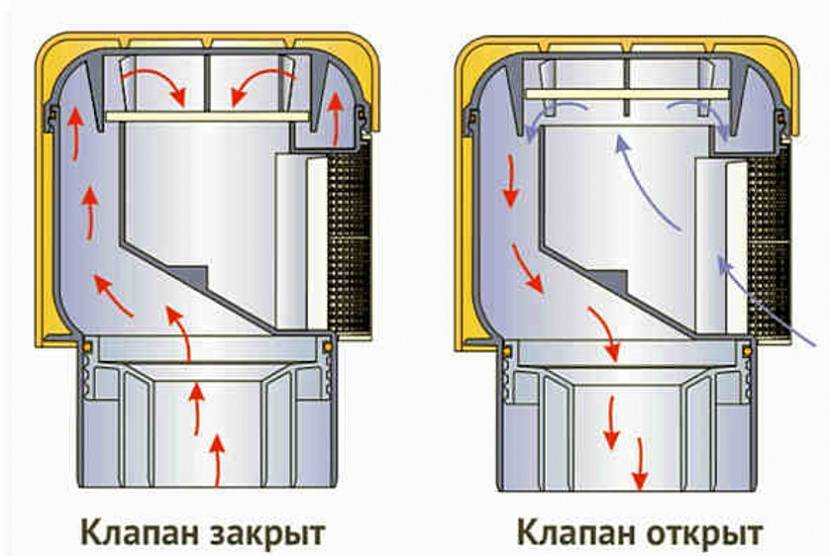

Как устроен аэратор на 50 ммИсточник okanalizacii.ru

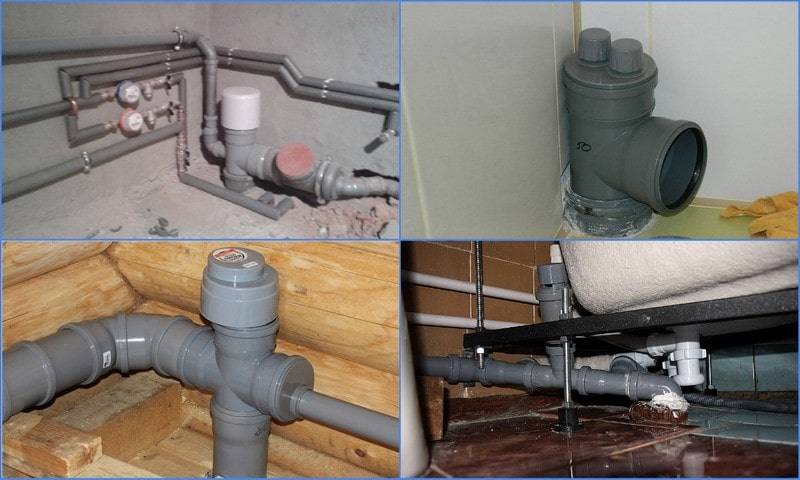

Особенности монтажа аэраторов в квартирах и частных домах

Для квартир и частных домов существуют некоторые различия в установке аэратора. Место его монтажа зависит от ряда факторов, которые мы рассмотрим ниже.

В квартире

Установка воздушного клапана на канализацию в квартире часто выполняется на стояк. К тому же монтаж может быть как и на разрезе трубы, так и на отдельном участке. Устанавливая аэратор, нужно запомнить, что для удобства можно смонтировать на старую трубу переходной элемент, а уже потом клапан. Такая установка решит проблему только на вашем участке. Остальных этажей это не коснётся.

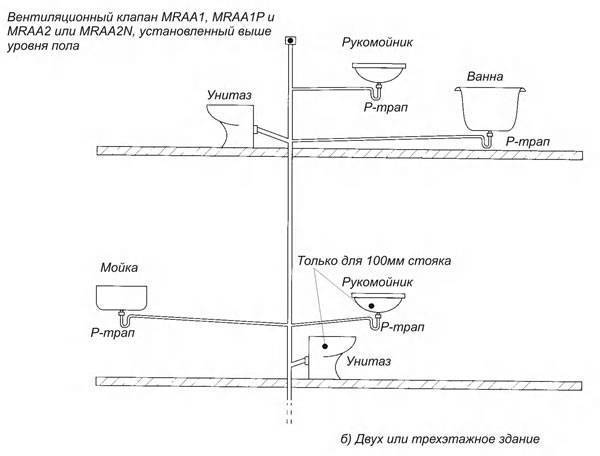

В квартире воздушный клапан можно разместить не только на стояке, но и на любом участке системы

В частном доме

В доме монтаж аэратора чаще всего производится на основной стояк, который имеет отвод на крышу (это труба -вентиляция). Если ваш участок оснащён септиком, то монтаж аэратора необходим. Это нужно для того, чтобы бактерии получали кислород. Фановую трубу можно вывести на чердак и оснастить канализационным клапаном, однако, такую конструкции специалисты не поощряют, потому что не будет вентиляции стояка.

Наиболее подходящий вариант — это вывод фановой трубы через крышу. Многие не хотят этого делать из-за сложности процедуры или нежелания получить лишние отверстия в кровле. Однако такая конструкция считается оптимальной.

Рассмотрим варианты, когда установка аэраторов необходима:

1. В многоэтажных домах, которые подключены к очистительным конструкциям.
2. Для зоны, в пределах которой осуществляется сброс нечистот.
3. В конструкциях, исключающих вертикальное расположение прибора.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

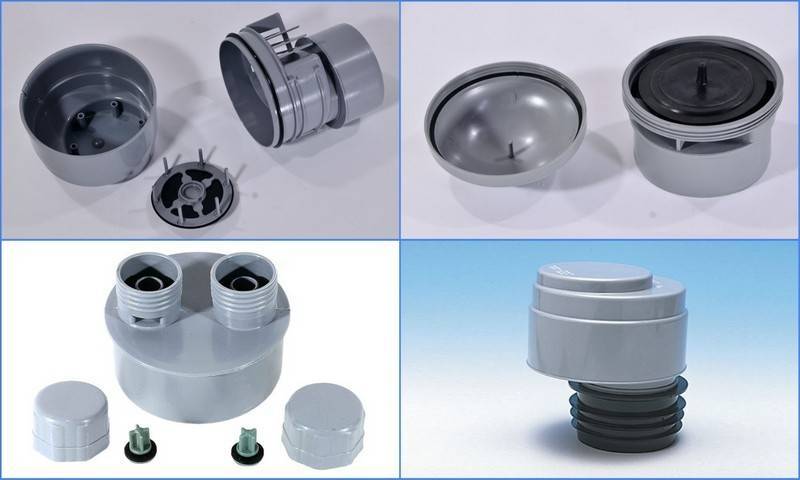

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

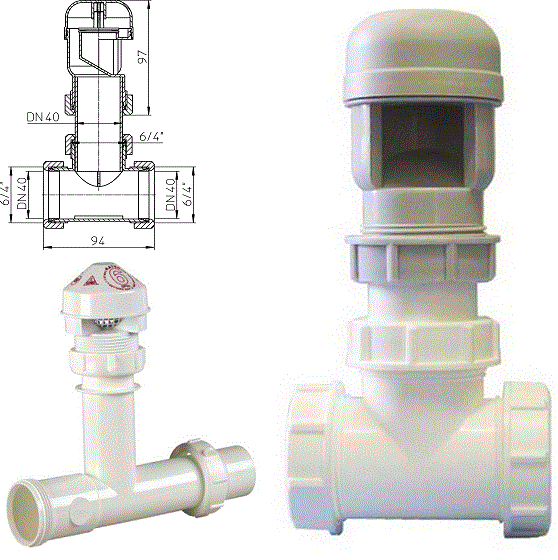

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 31.71%

Нет 68.29%
Проголосовало: 41

Мне нравится1Не нравится

Условия для монтажа клапана

Чтобы клапан служил долго и качественно выполнял работу, следует придерживаться определенных правил установки:

1. Воздушный клапан может устанавливаться только в постоянно отапливаемых зданиях.
2. Клапаны должны располагаться в зоне досягаемости, чтобы в случае необходимости ремонта, не надо было разбирать канализацию.
3. Если в помещении имеется напольная решетка, то прибор должен быть удален от пола более чем на тридцать пять сантиметров.
4. Клапан монтируется в систему в месте, которое выше прохождения стоковых вод в стояк на десять сантиметров, во избежание попадания нечистот в клапан.
5. Устройство монтируется точно вертикально в раструбном элементе канализации, который имеет прямую линию, от сифона клапан располагают не ближе 20 сантиметров.

Рекомендации по выбору

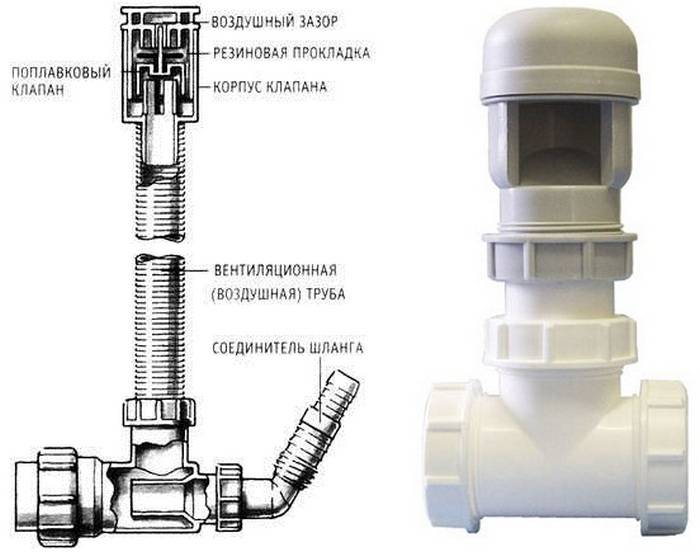

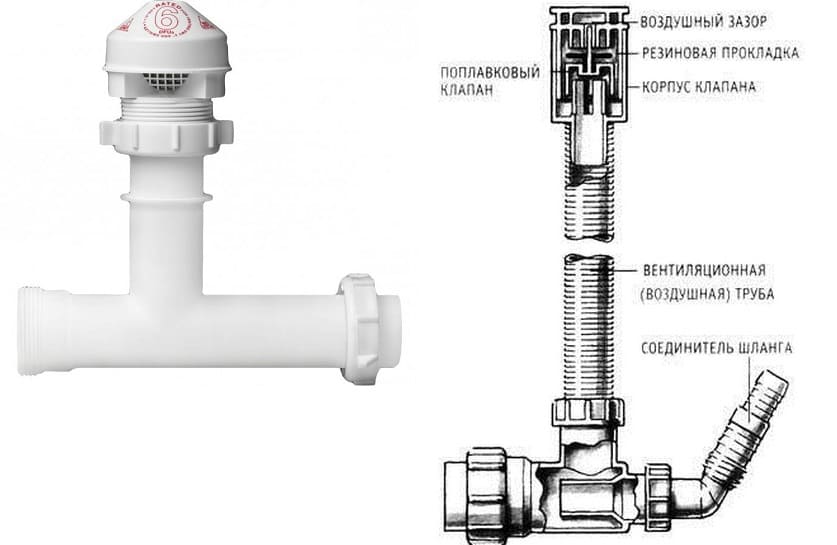

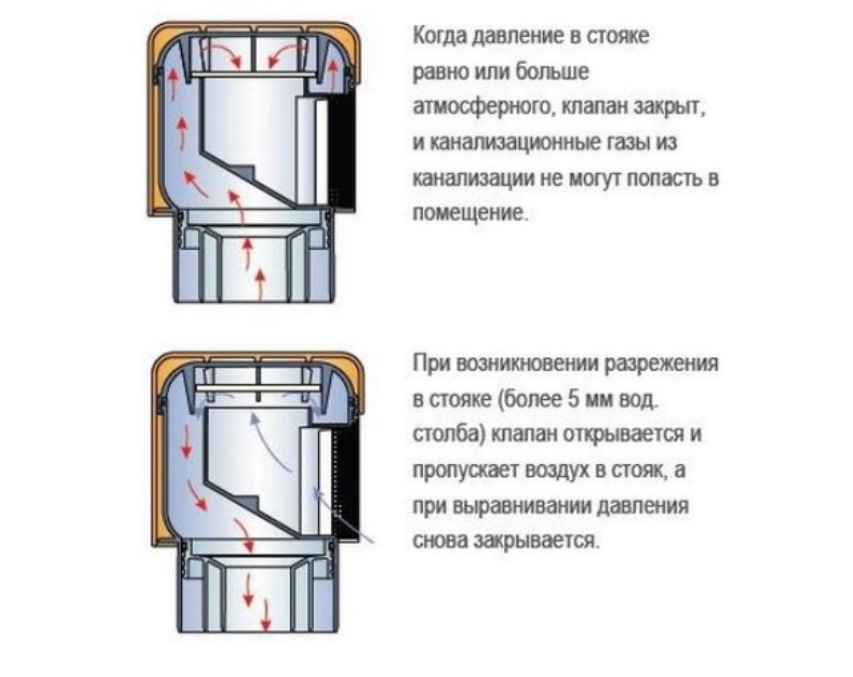

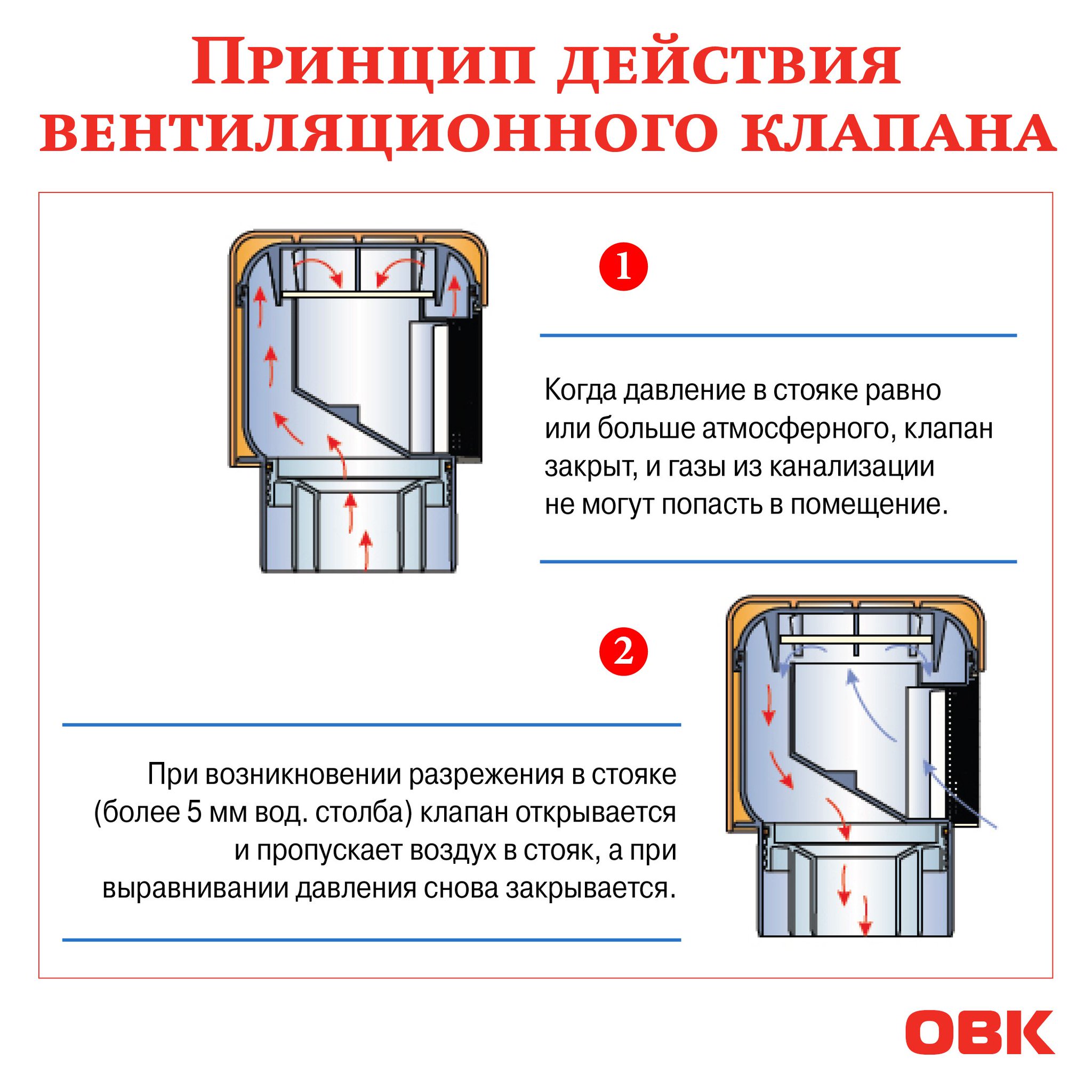

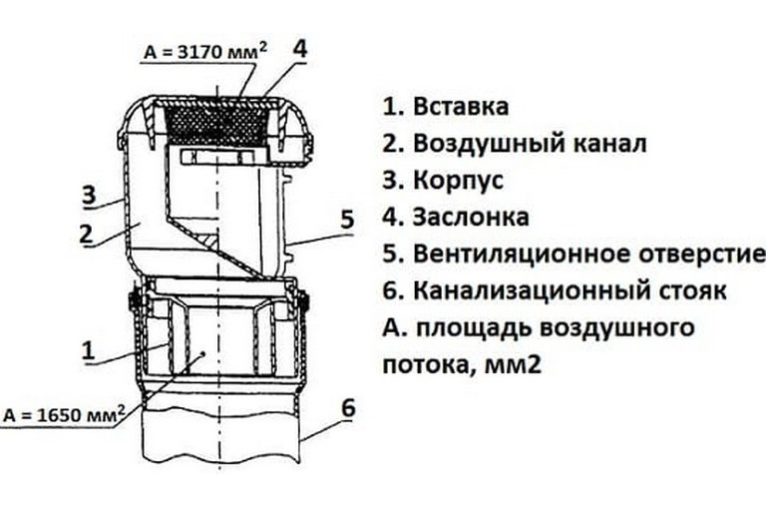

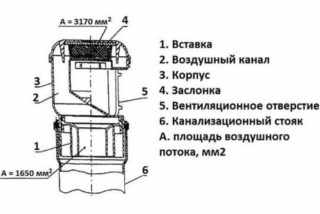

Конструкция воздушного клапана

Выбирают фановый клапан по нескольким критериям:

Диаметр (размер). Допустимые варианты — 50 и 110 мм. Сечение аэратора должно совпадать с диаметром трубы, на который он будет установлен. Конструкция. Можно купить мембранный или штоковый механизм. Второй считается более надежным, поскольку служит дольше. Производитель

В зависимости от него формируется и цена приспособления, что немаловажно для частных мастеров

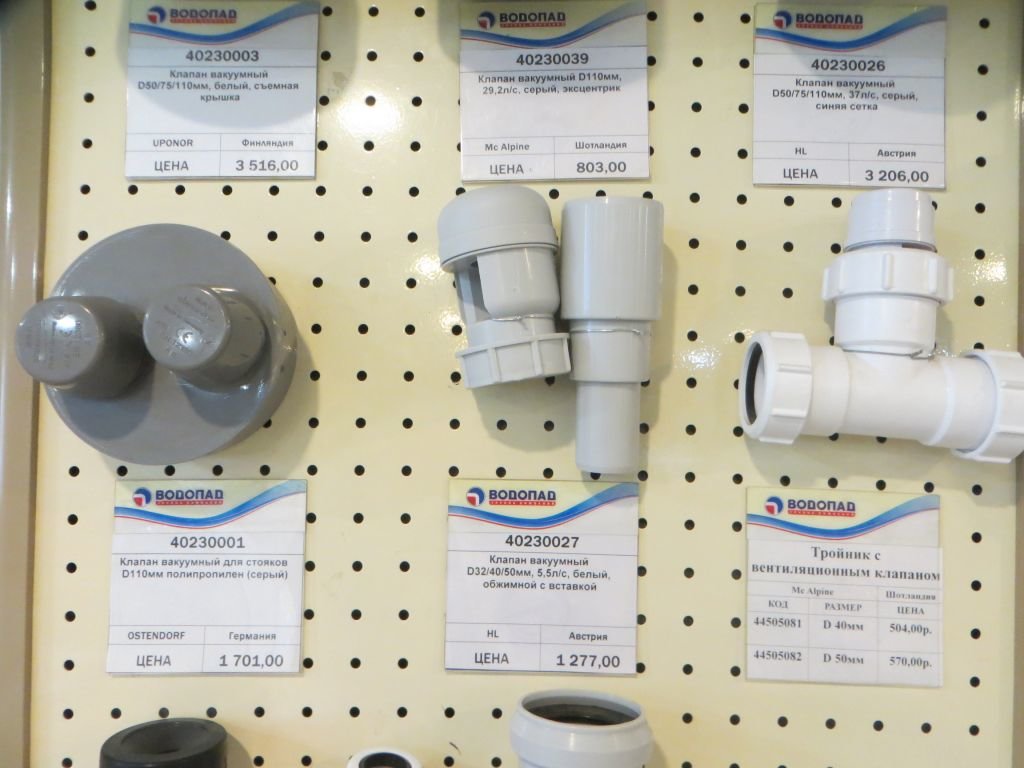

Специалисты рекомендуют обратить внимание на товары из Германии (Ostendorf, Sanit), России (Политэк, Политрон), Шотландии (McAlpine). Материал изготовления
Важно подобрать клапан по материалу основного коллектора (чугунный, полипропилен, ПВХ и пр.)

Все разновидности аэраторов различаются по цвету и форме. Желательно подобрать приспособление, сочетающееся с другими элементами канализационной системы.

Как выбрать аэратор

Перед выбором вакуумного клапана полезно ознакомиться со следующими рекомендациями:

Аэратор для канализации является недорогим изделием с ценой от 70 руб. за устройство диаметром 110 мм. На рынке представлен ряд приборов отечественного (Политек, Sinikon, Polytron Comfort) и зарубежного (Ostendorf (Германия), Mc Alpine(Англия)) производства. При выборе следует учитывать традиционно более низкое качество российских изделий, особенно в моделях с поплавковым клапаном

В пользу выбора мембранных устройств говорит и тот факт, что мембрана пропускает больший объем воздуха и дорогие зарубежные аналоги сделаны по этому принципу.

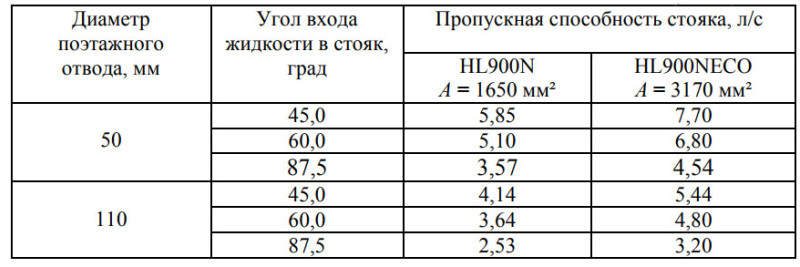

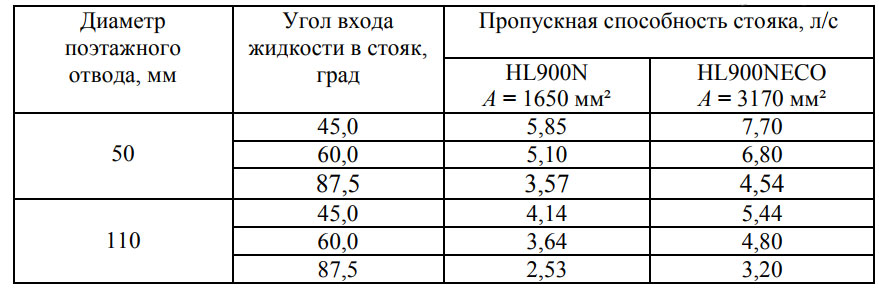

При выборе следует обращать внимание на пропускную способность прибора — чем выше этажность дома, тем больше разряженного воздуха в трубопроводе при спуске воды и соответственно понадобится всасывание значительного объема воздуха в единицу времени для предотвращения сноса гидрозатворов. Исходя из этого, для домов с высокой этажностью (не выше 3-х) с большими объемами спускаемой воды рекомендуется установка приборов с сечением 110 мм на трубу стояка.
При приобретении устройства обращают внимание на посадочный патрубок, который вставляется внутрь отрезанного стояка (для изделий диаметром 110 мм) или расширенного патрубка, имеющего уплотнительную резиновую прокладку внутри

Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу

При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу. При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Разновидности клапанов по способу действия, варианту расположения и монтажа

По способу действия все воздушные клапаны разделяются на три основных типа:

1. Кинетический. Такой тип клапана ещё называют антивакуумным. Он может осуществлять работу только при низких показателях давления в канализационной системе. Клапан канализационный кинетический воздушный выводит лишний воздух при чрезмерном заполнении системы водой или воздухом.
2. Автоматический. Основная функция этого клапана — отвод излишков воздуха, находящегося под давлением в канализационной конструкции. Такое приспособление не отличается высокой мощностью, но на небольшой частный дом его вполне достаточно.
3. Комбинированный. Из названия становится ясно, что эта модель совмещает в себе предыдущие два принципа действия.

Кроме этого, в зависимости от расположения (горизонтально или вертикально) и размеров сечения прибора, все воздушные канализационные клапаны подразделяют на:

• шаровый;
• межфланцевый;
• приёмный;
• обратный.

Шаровый. Вентиляционный клапан для канализации такого типа устанавливается на горизонтальные участки труб. Монтаж производится на трубы небольшого диаметра. Роль затвора в таком клапане выполняет шаровая деталь.

Некоторые типы клапанов устанавливают только на горизонтальные участки трубопроводов

Межфланцевый. Компактный прибор, который можно смонтировать в горизонтальном и вертикальном положении. Такие устройства подразделяют на проходные и угловые. Проходные межфланцевые устройства пропускают через себя среду, не меняя направления её тока, а угловые перенаправляют поток жидкости на 90°. Кроме этого, по конструктивным особенностям их делят на пружинные дисковые (от 1,5 до 20 см) и двустворчатые (от 5 до 70 см).

Приёмный. Диаметр такого устройства — 200 мм. Оно оснащено фильтром, который собирает на себе твёрдые частицы, защищая систему от засора. Установка такого вида клапана производится перед насосным аппаратом в горизонтальных конструкциях.

Обратный. Запорный элемент в таком устройстве представлен золотником, который закрывается в том случае, если давление в системе понижается. Такие клапаны могут быть довольно больших диаметров. Обратные канализационные клапаны подразделяют на два вида:

• простые;
• безударные.

Простые отличаются сечением до 400 мм и имеют существенный недостаток: при функционировании простого обратного клапана затвор довольно сильно бьётся о седло. Это приводит к поломкам таких устройств и возникновению гидравлических ударов в системе.

Безударные модели оснащаются специальным элементом — демпфером. Демпфер гасит слишком сильные удары, что позволяет применять его без опасений в любых конструкциях. Установка обратного клапана на канализацию рекомендуется, если в системе большое давление.

Ориентируясь на расхождения при установке, можно выделить такие варианты клапанов:

• резьбовые;
• фланцевые;
• муфтовые.

Устройства различаются по виду соединения с трубами, самым простым является муфтовый тип
