Временная электрика для строительной площадки: Обзор

ВНИМАНИЕ! САЙТ ЛЕКЦИИ.ОРГ проводит недельный опрос. ПРИМИТЕ УЧАСТИЕ. ВСЕГО 1 МИНУТА!!!

⇐ Предыдущая16Следующая ⇒

Обеспечение строительной площадки электроэнергией является одним из определяющих факторов индустриализации и механизации строительно-монтажных работ. Поэтому для организации бесперебойного электроснабжения строительства при проектировании стройгенплана необходима разработка специального раздела проекта.

Система временного электроснабжения строительства проектируется в последовательности, предусмотренной схемой рис. 3.6 б.

Расчет электрических нагрузок при этом ведется различными методами: по удельной электрической мощности и по установленной мощности токоприемников.

Первым методом ведется расчет нагрузок для разработки общеплощадочного стройгенплана в составе ПОС. В основу метода приняты статистические данные о расходе электроэнергии на 1 млн. рублей годового объема строительно-монтажных работ. Он зависит от вида строительства и его отраслевой структуры.

В жилищно-гражданском строительстве на 1 млн. рублей приходится в среднем от 70 до 205 кВА удельной электрической мощности, отнесенной к мощности силовых трансформаторов, при годовом объеме СМР (в ценах 1984 года) от 3-5 млн. до 0,5 млн. руб., соответственно.

В промышленном строительстве этот показатель колеблется от 60 кВА до 400 кВА.

Расчетная мощность трансформаторов определяется по формуле:

где: С – годовой объем строительно-монтажных работ, определяемый по графику финансирования в период наивысшей интенсивности работ, млн. руб.;

р – удельная мощность, кВА/млн.руб.;

кт – коэффициент, учитывающий район строительства.

При проектировании ППР расчет нагрузок ведется по установленной мощности электроприемников – потребителей электроэнергии. Наиболее точным является способ расчета по мощности, необходимой для обеспечения работы строительных машин – Рс, выполнения строительно-монтажных работ – Рт, освещения наружной стройплощадки – Рон и внутренних помещений – Ров.

Расчет нагрузок ведется по формуле

где: Кс, Кт, Ко – коэффициенты спроса, зависящие от количества потребителей табл. 3.3.

cosφ – коэффициент мощности, зависящий от количества и загрузки силовых потребителей – 0,65 – 075.

1,1 – коэффициент, учитывавший потери в сети.

Мощность потребителей электроэнергии (кВт) определяется:

силовых установок Рс и для технологических процессов Рт – по справочникам и каталогам; устройств освещения; Ров, Рон – по удельным показателям мощности на освещаемую площадь (табл. 3.3., 3.4.).

Пересчет мощности в кВА в установленную мощность в кВт производится по формуле:

Таблица 3.3.

Значения коэффициентов спроса Кс и мощности cosφ

№ п/п	Группа потребителей электроэнергии	Кс	сosφ
1. 2. 3. 4.	Башенные краны Установки электропрогрева Наружное электроосвещение Внутреннее электроосвещение	0,7 0,5 1,0 0,8	0,5 0,85 1,0 1,0

Таблица 3.4.

Удельные показатели мощности

№ п/п	Наименование потребителей	Средняя освещенность, лк.	Удельная мощность Вт/кв. м.
1. 2. 3. 4.	Территория строительства в зоне производства работ Зона монтажа строительных конструкций и каменной кладки Освещение помещений (конторы, общественные здания) Для разных потребителей в среднем	0,4 3,0 1,0

Источниками электроснабжения на строительной площадке являются трансформаторные подстанции стационарного или передвижного типа. Стационарные трансформаторные подстанции сооружаются в подготовительный период строительства и рассчитываются на мощность от 10 до 1800 кВА. Передвижные трансформаторные подстанции используются на объектах, не обеспеченных постоянным электропитанием. Они подключаются к источникам высокого напряжения энергосистемы (действующей стационарной трансформаторной подстанции) посредством кабеля или воздушной линии. Характеристика некоторых видов передвижных трансформаторных подстанций приведена в табл. 3.5.

Таблица 3.5.

Характеристика комплектных трансформаторных подстанций стационарного типа

⇐ Предыдущая16Следующая ⇒

Дата добавления: 2016-12-06; | Нарушение авторских прав | Изречения для студентов

Общее понятие

Электрическая сеть представляет собой совокупность отдельных элементов, подчиненных общей задаче. К их числу принято относить:

линии электропередач (ЛЭП);
подстанции (ПС);
пункты: распределительные (РП);
секционирующие (СП).

Каждый из указанных элементов выполняет собственную функцию. К примеру, ПС предназначен для изменения напряжения в сети, а СП для его аварийного отключения. РП – распределяет энергию внутри отдельного элемента сети. Это оборудование наиболее приближено к потребителю.

Внимание: электрические сети создаются с целью передачи электроэнергии (ЭЭ) от производителя к потребителю

Проект временного электроснабжения строительной площадки

Прежде чем приступать к проектированию электроснабжения объекта строительства, изучают условия подключения и эксплуатации. При этом учитывают:

удаленность объекта от электросетей;
назначение объекта строительства (дача или коттедж);
способ подключения стройплощадки (на постоянной основе или временной);
необходимая мощность сети (исходя из суммарной потребляющей мощности оборудования);
необходимое количество фаз (220 или 380 В);
в каком состоянии находятся источники электроснабжения строительной площадки (выясняется потребность в их реконструкции);
сроки.

Следует учитывать, что электроснабжение стройплощадки может быть обеспечено от стационарного источника или от временного. К стационарным источникам относятся трансформаторные подстанции, воздушные ЛЭП и наземные распределительные устройства, к временным – дизельные (бензиновые) генераторы.

На видео показана работа дизельгенераторов на строительной площадке.

Выбор источников электроснабжения

Стационарные источники, которыми являются объекты районных электросетей, более предпочтительные. Но в том случае, если подключение выполняется непосредственно к ЛЭП (кроме линий 0,4 кВ), используется понижающий трансформатор напряжения. При этом мощность трансформатора должна соответствовать суммарной мощности потребителей (плюс 15% запас).

Комплектные трансформаторные подстанции (КТП) бывают передвижными, открытыми и закрытыми. Размещать на стройплощадке их следует ближе к центру подключения всех потребителей, но вне зоны действия подъемных механизмов.

Планирование электросетей на стройплощадке

Монтаж питающей электросети на стройплощадке выполняется с помощью кабельных подземных и воздушных линий. В том случае, если подземные линии не могут быть в дальнейшем использованы на постоянной основе, рекомендуется использовать воздушные линии электропередач. Кабельные подземные линии применяются тогда, когда эксплуатация воздушных ЛЭП может быть опасной.

При планировании электросетей руководствуются следующими правилами.

Для запитывания стройплощадки обычно используют четырехпроводную сеть напряжением 380 В. К ней подключают оборудование, для работы которого требуется три фазы, а также и однофазные потребители (для чего задействуют «нулевой» провод и одну из фаз).
Освещение подключают к отдельной сети, не связанной с питанием электрооборудования большой мощности.
Трасса временной воздушной линии должна быть как можно более прямой.
Для линий освещения и для монтажа силовых линий допускается использование общих временных опор.
Глубина траншеи для прокладки кабелей – не менее 0,8 м. На дне траншеи должна быть устроена подсыпка из песка или просеянного грунта. Под проезжей частью кабели защищают бетонными перекрытиями или рядом кирпичей.
Длина кабеля должна быть достаточной для укладки слегка волнистой линией для компенсации подвижек грунта.
Минимально допустимое расстояние от силовых подземных кабелей до других коммуникаций – 0,5 м. При этом в местах наибольшего сближения кабели защищают оболочкой из металла либо прокладывают в стальных трубах.
Для учета затрачиваемой электроэнергии временная электросеть должна быть подключена к счетчику.

Выбор кабелей

Сечение и материал жил кабелей выбирают с учетом того, чтобы максимально допустимый ток превышал расчетное значение на 10-15%.
Для прокладки в траншеях применяют бронированные кабели.
Для подключения к электросети специального оборудования, необходимого на стройке, используют переносные (шланговые) кабели с изоляцией из ПВХ или резины.
Сети внутреннего освещения монтируются с использованием медных проводов сечением 2,5 мм² или алюминиевых – 4 мм².
Механическая прочность воздушной линии может быть обеспечена алюминиевыми проводами сечением жилы от 16 мм² и более либо сталеалюминиевыми – от 10 мм².

Варианты и схемы электроснабжения строительной площадки

В зависимости от особенностей участка, на котором планируется вести строительство, могут быть задействованы различные схемы подключения временной электросети к источнику. В том случае, если на участке нет строений и соседей, от которых можно было бы временно проложить электропроводку для стройки, действуют в следующем порядке.

Вычисляем планируемую нагрузку и выясняем необходимую мощность

Важно «уложиться» в 15 кВт: в этом случае подключение может обойтись дешевле (действует льготный тариф при протяженности временной линии до 0,5 км за городом и 300 м – в городской черте). Составляем заявку на подключение к собственнику электросетей, где указываем пожелания (необходимую мощность, напряжение, уровень надежности и прочее)

Получаем ТУ – технические условия от энергоснабжающего предприятия. По ТУ заказываем проект и согласовываем его с сетевой организацией. Выполняем работы, предусмотренные проектом. Проводим испытания электросети.. Использование сети старого строения, имеющегося на участке, возможно только на период строительства

При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий

Использование сети старого строения, имеющегося на участке, возможно только на период строительства. При этом качество электропроводки и тип напряжения должны удовлетворять потребностям. В дальнейшем, после ввода нового дома в эксплуатацию, подключение должно быть выполнено по схеме, предусмотренной проектом. В связи с этим следует заранее позаботиться об оформлении всех разрешительных документов и технических условий

Важно заказать увеличение мощности: в современном доме суммарная мощность потребителей может превышать прежнюю мощность. Также следует изменить (при необходимости) количество фаз. Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами)

Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика

Аналогично выполняется использование электросетей соседских строений (при согласовании с их владельцами). Расчеты расходуемой электроэнергии выполняются с учетом времени устанавливаемого дополнительного счетчика.

В заключение – видеоматериал с рекомендациями специалиста о том, что нужно учитывать при проектировании электроснабжения дома.

__________________________________________________

Общее понятие

линии электропередач (ЛЭП);
подстанции (ПС);
пункты: распределительные (РП);
секционирующие (СП).

Внимание: электрические сети создаются с целью передачи электроэнергии (ЭЭ) от производителя к потребителю

Общие сведения

Требования к электрической сети

Первым делом стоит предоставить требования к временному снабжению участка электрической энергией, на котором и будут произведены строительные работы:

Надежность – снабжение электричеством на время стройки должно быть бесперебойным.
Качество — напряжение и частоты должны давать гарантии на работу электрических устройств.
Безопасность – защита персонала по максимуму, а также безопасная работы операторов на строительной площадке.

Для этого потребуется сначала документально решать организационные моменты, которые связаны с подключением к магистралям с достаточной мощностью, которые уже есть в наличии.

Мероприятия по организации

В зависимости от того, где расположен участок, на котором и будет происходить строительство, будет осуществляться выбор способа для подключения временного снабжения электрической энергией.

Исходя из данных вариантов следует выбрать самый лучший способ монтажа временного электрического снабжения для строительной площадки. Это может быть и подключение к уже существующим электрическим сетям, или же монтаж автономного электрического генератора. При подключении к электрической сети лучшим вариантом будет в выяснение в индивидуальном порядке в энергосбытовой и электросетевой организации порядок расчета и остальные условия.

Нюнасы подключения к существующим электрическим сетям

Первая ситуация, которую точно стоит рассмотреть – это когда строительство производится в непосредственной близости от своего же жилья. Метод электрификации от ввода, который уже зарегистрирован, будет куда менее затратным и более предпочтительным перед остальными вариантами. На время проведения строительных работ будет расходоваться электрическая энергия, которая уже есть на территории строительного объекта, и оплата будет проведена по заключенному ранее договору. Такой вариант подойдет для временного снабжения электрической энергией частного дома.

После того, как будет возведен новый строительный объект, и возможно, будет проведен демонтаж старых построек, появляется необходимость в переоформлении договора с организацией снабжения, так как устройство временного электроснабжения уже не потребуется.

Для этого потребуется:

Указать, какова расчетная мощность потребления.
Получить технические условия у организации и точки для введения.
Заказать проектные документы.
Согласовать проект с государственным техническим надзором.
Выполнить все работы по электрическому монтажу.
Вызвать электрическую лабораторию для оценки и составления акта по испытаниям.
Заключить договор с организацией, занимающейся сбытом электрической энергии, и можно сдавать объект в эксплуатацию.

Схемы подключения потребителей

В период строительства здания появляются трассы прокладки кабеля, указывается тип и длина кабеля, характеристика нагрузок, создается схема их включения. Схема подключения может быть радиальной, кольцевой, смешанной разводкой. Радиальное питание производится от одного ввода, от него кабелями распределяются к силовым постам и осветительным установкам. В случае, если у застройщика имеется резервный генератор, то схема временного электроснабжения будет кольцевой или смешанного типа. Радиальная схема дублируется схемой подключения от генераторной установки. Данный вид снабжения позволяет продолжать застройку при возможных сбоях электроснабжения.

Комплектные трансформаторные подстанции.

Для защиты силовых трансформаторов от токов короткого замыкания на напряжении 6кВ, в КТПН в цепи трансформаторов установлены предохранители ПКТ-101-6.

Отходящие линии 0,4кВ укомплектованы автоматическими выключателями ВА 57-35. Защита отходящих фидеров от перегрузок и токов короткого замыкания осуществляется автоматическими выключателями.

Для учета электроэнергии в КТПН на стороне 0,4кВ силового трансформатора предусмотрен счетчик электроэнергии, обогрев которого выполняется с помощью резисторов.

Установка КТПН предусмотрена на фундаментные блоки ФБС12.6.6-Т. Ограждение КТПН принято из панелей 1ПМ30.16 по чертежу ЭМС-11-149-ЭС л.16,19.

Меры предосторожности

Строительство – это постоянное перемещение, движение, в результате чего иногда могут быть и вовсе непредвиденные риски. По этой причине предъявляются особые требования к временному снабжению электрической энергией, так как такой фактор приветствуется (неблагоприятное воздействие атмосферы на электрические установки и их части). Смежные рабочие с низкой группой по допуску или же с отсутствием требуемой квалификации, наличие едких и горючих материалов на стройплощадке, отсутствие зануления и элементов уравнивания потенциалов у приборов.

При освещении следует выбирать приборы с классом защиты IР54, чтобы можно было выполнить установку на открытом пространстве. Следуя рекомендациям и правилам из ПУЭ, риски травматизма будут сведены к нулю. Напоследок советуем посмотреть видеоролик, который демонстрирует щиток для временного снабжения участка электроэнергией.

Справочная информация по организации временного энергоснабжения стройплощадки

Большое влияние на возможность и стоимость электроснабжения строительного участка оказывает его расположение и удаленность от близлежащих объектов электроэнергетики. Законное электроснабжение строй площадки может быть обеспечено следующими ресурсами:

Автономное электроснабжение (генераторными установками)
Опосредованное подключение через энергосистему ближайших предприятий
Подключение к электрическим линиям и устройствам (трансформаторные подстанции, распределительные пункты) электросетей ближайшей сетевой организации

Автономное электроснабжение удобно отсутствием необходимости согласований и зависимости от кого бы то ни было, однако имеет недостатки в виде высокой стоимости полученного электричества и его ограниченной мощности. К генераторному электроснабжению приступают в случае небольших энергетических потребностей стройки (например, частные загородные дома). В случае промышленной стройки, к электроснабжению генератором приступают крайнем случае — когда нужно срочно возобновлять строительство без возможности подключения к электросети.

В случае опосредованного присоединения, либо подключения к электросетям сетевой организации, кроме электромонтажных работ по физическому присоединению линий, потребуется получение разрешительных документов на временное электроснабжение. Процедура согласования временного электроснабжения практически не отличается от постоянного подключения объекта сетям энергоснабжения и выглядит следующим образом:

Вычисление планируемой нагрузки и расчет необходимой мощности электричества. Разработка схемы внутреннего и внешнего энергоснабжения
Составление заявки на технологическое присоединение к электросетям ближайшей сетевой организации (с указанием необходимой мощности, напряжения, уровня надежности и пр)
Получение Технических условий(ТУ) сетевой организации(Ленэнерго и др) на постоянное и временное электроснабжение
Разработка проекта временного электроснабжения строительной площадки, согласно полученным ТУ
Согласование проекта внешнего энергоснабжения, таблицы расчета нагрузок, узла учета с сетевой организацией
Выполнение электромонтажных работ на объекте согласно проекту (монтаж электроустановки ВРУ, прокладка кабельных линий строительства до точки подключения, и проч)
Проведение экспертизы электроустановки и получение надлежащих Актов, допуска СЗ Ростехнадзор
Заключение договора на временное электроснабжение стройплощадки с энергосбытовой компанией (АО Петербургская сбытовая компания, РКС-Энерго и пр.)

Зачастую, параллельно с организацией временного электроснабжения, целесообразно запускать в работу процесс согласования постоянного подключения объекта к электросетям, что позволит сэкономить время в дальнейшем.

Технические советы по электрификации строительной площадки

Работы на местности начинают после того, как выяснены все описанные выше организационные вопросы, сделан выбор системы однофазного или трехфазного напряжения, определена допустимая мощность.

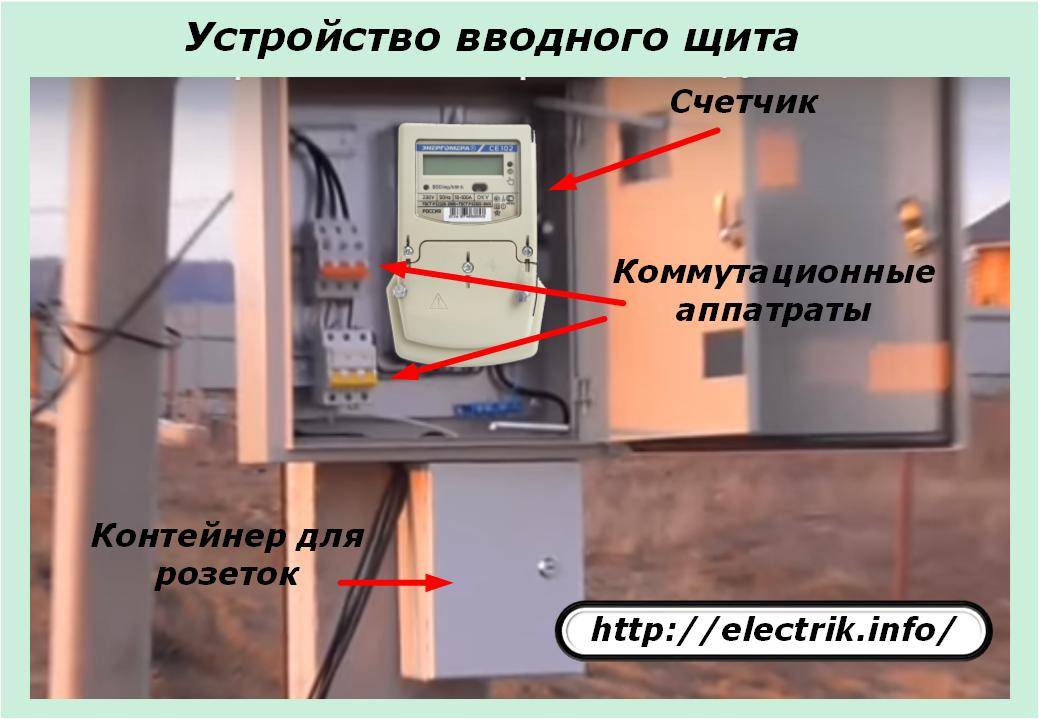

Первым действием следует уточнить место установки вводного электричества щита. Его необходимо располагать в зоне строительства на удалении не более 25 метров от границ участка и резервного ввода при использовании автономной генераторной установки.

От него создается разметка всех кабельных трасс к местам:

ответвительной опоры ВЛ;
силовым цепям строительного оборудования;
осветительным приборам системы освещения.

Силовые цепи используются для подключения механизмов:

приготовления бетона и строительных растворов;
подъема грузов на высоту талями или краном;
сварки;
деревообработки.

Систему освещения можно вначале создать из нескольких прожекторов или одного светильника. В дальнейшем потребуется ее расширять, используя основные и аварийные, местные и общие источники.

Типовые схемы подключения потребителей

Чтобы проложить электрические кабели, необходимо определиться с их длиной и типом, подбирая по мощности питаемых потребителей. На выбор кабеля может повлиять схема подключения нагрузок:

радиальная;
кольцевая;
смешанная.

Принцип радиального подключения означает питание вводного щита от опоры ЛЭП и разводки от него кабельных линий ко всем без исключения потребителям отдельными магистралями.

Когда застройщик владеет резервным источником, например, автономным генератором, то можно применить кольцевую либо смешанную схему питания.

При кольцевом типе электроснабжения создается возможность подключения любого потребителя по кольцу от вводного щита или резервного генератора.

Смешанная схема несколько проще в исполнении, но допускает одностороннее питание каких-то неосновных потребителей.

В любом случае следует учитывать, что применение резервного питания исключает продолжительные перерывы строительных операций при пропадании электроэнергии от основной сети.

Как организовать временное электроснабжение строительного участка вдали от коммуникаций

В случае, когда строительство объекта будет находиться вдали от населенного пункта, или какого-нибудь строения, которое могло бы обеспечить ваш строительный участок напряжением, придется прокладывать временную линию электропередачи.

Ввиду этого, ввод электроэнергии к строительному участку нужно делать сразу с учетом его постоянной эксплуатации в дальнейшем. Однако и для самого строительного участка подключение должно соответствовать всем необходимым требованиям

Поэтому, тем, кто решил вести стройку далеко за пределами коммуникаций, необходимо с особой ответственностью и вниманием отнестись к прокладыванию линии электрообеспечения

Прокладка временной линии электропередачи имеет следующие особенности:

Удаленность от объектов с электроснабжением;
Тип строящегося здания;
Вариант подключения электроснабжения;
Количество заявленной мощности;
Тип сети;
Период выполнения заявки.

По результатам ответов на эти вопросы выбирается подходящее снабжение и способ его монтажа: либо подключение к стационарным линиям, либо применение автономных электросетей.

Ограничения при проведении земляных, аварийно-восстановительных и иных работ

Внесены ограничения при проведении земляных, аварийно-восстановительных и иных работ. Введен запрет на:

Проведение работ за пределами территории, указанной в ордере (разрешении).
Приготовление раствора и бетона на проезжей части улиц и магистралей.
Проведение откачки воды из колодцев, траншей, котлованов непосредственно на тротуары и проезжую часть улиц и магистралей, а также размещение грунтов и отходов строительства и сноса, сжигание и проведение захоронения отходов на выше указанных территориях.
Препятствование проезду автотранспорта на въездах и выездах и проходах во дворы.
Загрязнение почвенного слоя на территории проведения работ.
