Как сделать покрасочную камеру своими руками: Обзор и чертежи: Пошаговая инструкция

Изготовление отдельных систем ПК

Вот мы и подошли вплотную к рассмотрению вопроса, как сделать и обустроить покрасочную камеру своими руками. Дело в том, что покрасочный комплекс состоит из нескольких отдельных систем, которые должны работать согласованно, обеспечивая правильный технологический процесс, являющийся, в свою очередь, многоэтапным.

Приведём основные системы, обустройством которых нам придётся заняться:

• освещение;
• отопление;
• сушильный блок;
• вентиляция;
• водоснабжение;
• система фильтрации;
• система автоматизации.

Рассмотрим по возможности каждую из перечисленных компонент.

Освещение

Не нужно напоминать о том, что в этом нелёгком деле недостаточность освещения может иметь катастрофические последствия. Любые дефекты станут хорошо заметными, если использовать в качестве источников света лампы дневного освещения. Такие люминесцентные светильники необходимо расположить в три ряда – один сверху и два на противоположных стенах. Использование только верхнего освещения затруднит качественную окраску нижней части автомобиля. В таких случаях необходимо использовать переносные лампы.

Отопление

Мини-покрасочная камера, тем более организованная на базе неотапливаемого гаража или возведенная «с нуля», требует обязательного наличия системы отопления, обеспечивающей уменьшение влажности воздуха и поддержание оптимальной температуры.

Для этих целей можно использовать:

• теплогенераторы, в том числе самодельной конструкции. Достаточно дешёвый и экономичный вариант;
• электронагреватели, которых сегодня предлагается огромное количество. Единственный, но существенный недостаток – высокая энергозатратность, что при нынешних ценах на электроэнергию не самое лучшее решение;
• инфракрасные отопители более экономны, но стоят дороже. В среднесрочной перспективе они выгоднее электронагревателей.

Для использования двух последних вариантов необходимо будет позаботиться о стабильности электроснабжения и надёжности проводки.

Система вентиляции

Это далеко не второстепенная компонента покрасочного комплекса, в задачи которой входит отвод наружу загрязнённого воздуха и приток свежего. В качестве труб необходимо использовать только жаростойкие изделия, пластик для этих целей не подходит. Вам потребуется также утепление вентиляционных труб.

Существует два варианта реализации вентиляционных систем: с одним двигателем и двухмоторные. Вторые более эффективны, если нагрузка на самодельную покрасочную камеру в гараже будет высокой. В таких системах верхний двигатель отвечает за отвод воздуха, нижний – за приток свежего.

Сушилка

В идеале это должна быть отдельная камера, но в виду дефицита места в помещении роль сушилки ложится на плечи системы вентиляции. Она должна уметь работать в двух режимах: покраски и сушки.

В первом случае чистый воздух нагревается до 25-30°С, во втором – до 50-90°С. При сушке подаётся только 10% наружного воздуха от требуемого объёма, в такой же пропорции удаляется загрязнённый воздух (в режиме покраски оба режима работают на полную мощность).

Основной недостаток такой организации сушилки – длительное время, необходимое для полной полимеризации нанесённого ЛКП. Ускорить процесс можно. Установив дополнительные инфракрасные обогреватели.

Водоснабжение

Вода в самодельных покрасочных камерах используется для формирования водяной завесы, в функции которой входит эффективная очистка воздуха тумана из частичек распыляемой краски и паров растворителей.

Стандартная схема обустройства водяных камер предполагает применение трёхуровневой фильтрации:

• первый контур представляет собой водяную завесу, расположенную фронтально;
• второй контур считается основным – именно он отвечает за эффективную очистку воздуха;
• третий контур – сухая финишная фильтрация на основе фильтров из стекловолокна или кокосовых волокон.

Минус водяных завес – в их дороговизне и сложности монтажа, поэтому обычно такие системы не используют, предпочитая более экономичные решения.

Система фильтрации

Очистка воздуха от загрязнений – важная функция для покрасочных камер, оборудованных своими руками. Многие считают, что для этих целей будет достаточно использования фильтров грубой очистки, но это верно только для камер с небольшой нагрузкой. Если предполагается частое использование покрасочного оборудования, то лучше приобрести фильтры тонкой очистки – они дороже, и требуют более частой замены, но и качество фильтрации воздуха у них на порядок выше.

Расходные материалы

В процессе окраски автомобиля потребуются и расходные материалы.

Картонный гофрированный фильтр

Изделие, используемое для улавливания лака, клея, краски и прочих элементов в окрасочном тумане. Гофрированный фильтр накаливает отходы, не влияя на скорость потока воздуха и класс очитки.

Фильтр напольный в рулонах

Фильтр изготовлен из стекловолокна. Материал пропитывается специальным составом и используется для удерживания мелких элементов окрасочного тумана.

Оптимальная толщина — 7 см. Преимущества — удобство применения для индивидуальных покрасочных камер, эффективность конструкции, стойкость к огню, отсутствие в составе силикона.

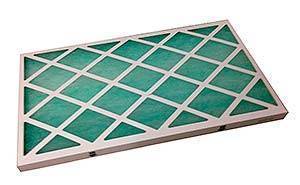

Стекловолокнистые фильтры в картонной рамке

Такие расходники предназначены для сухих кабин, устанавливаются для обеспечения второго уровня фильтрации и удаление наиболее мелких частиц, находящихся в окрасочном тумане. Плюсы — высокое качество очистки воздуха и продолжительный срок службы.

Фильтры кокосово-волонистые для водяных кабин

Конструктивные особенности таких изделий позволяет использовать их в условиях высокого уровня влажности. В процессе эксплуатации возможно восстановление фильтра несколько раз. Для этого требуется помыть изделие в мыльной воде.

Фильтрующий элемент монтируется внутри кабины после водяных каскадов. Как правило, играет роль завершающей ступени очистки перед вентилятором.

Плюсы — обеспечение высокого уровня фильтрации, возможность многократного применения, обеспечение высокого уровня защиты вентилятора.

Благодаря действию фильтра, на лопасти вентилятора почти не попадает шлам с окрасочного тумана.

Потолочный фильтр (для приточной вентиляции)

Задача фильтрующего элемента заключается в тонкой очистке всасываемого в покрасочную камеру воздуха. Материал монтируется в приточный пленум, через который и направляются прогретые воздушные массы.

Выбор подходящей модели зависит от требований к уровню очистки воздуха, эффективности изделия и ряда других факторов. Кроме очистки, фильтр гарантирует выравнивание входящего воздушного потока, входящего в покрасочную камеру.

Плюсы — тонкая очистка от мелких примесей, постепенная подача воздушного потока в помещение, продолжительный срок службы, уменьшение расходов.

Липкое покрытие для защиты от пыли

Задача расходника заключается в обеспыливании помещения в области окрашивания, сушки или шлифовки. Состав наносится на поверхности с помощью валика или краскораспылителя.

После снижения эффективности старый слой смывается, а вместо него наносится новый.

В состав липкой массы входит смесь смолы и элементов с повышенным клеящим эффектом. Для смывания старого слоя применяется губка и теплая вода.

Плюсы — высокая удерживающая способность, легкость нанесения и смывки, возможность нанесения на любую поверхность, сохранение липкости в течение длительного времени.

Средство для удаления краски из водяных кабин

При добавлении состава в водяную кабину обеспечивается связывание твердых элементов краски. С его помощью можно удалить отходы краски из водяной кабины без слива воды.

Плюсы — эффективное удаление частиц, повышение эффективности фильтрации, защита от появления неприятного запаха. Кроме того, облегчается процесс обслуживания и устранения отходов, повышается эффективность обслуживания покрасочной камеры.

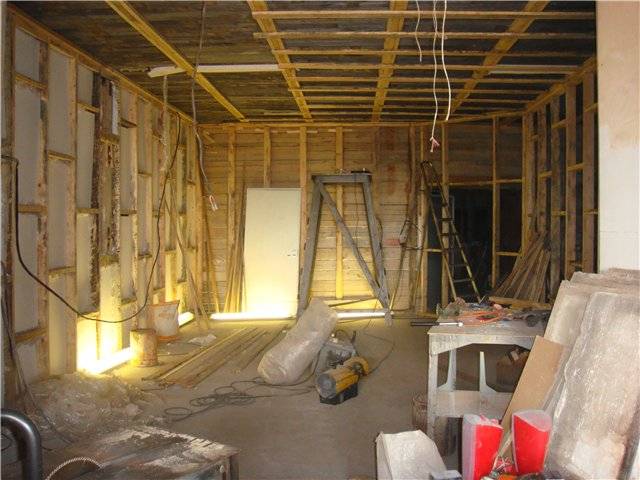

Обустройство помещения гаража под простую покрасочную камеру

Малярка своими руками – это реальность! Сегодня многие автолюбители задумываются о самостоятельной постройке камеры. Как вариант, можно использовать помещение гаража и переоборудовать его в идеальное место для проведения покрасочных работ. Камера может использоваться постоянно или же изредка, для бизнеса или личных целей

Это абсолютно несущественно, важно, чтобы были соблюдены требования по отношению к конструкции и техника безопасности

Для безопасной и эффективной работы перед началом переоборудования гаража следует сделать его оценку. Как отмечалось выше, размер помещения очень важен для комфортной и производительной работы, поэтому высота обязана быть не менее 2,8 м, площадь, в свою очередь, не менее 6×4 м. Помещение должно быть утеплено негорючими материалами и окрашено в белый цвет. Кафельные стены рекомендуется сделать матовыми. Но главным оценочным критерием является герметичность. Если ее создать не удается, лучше отказаться от затеи.

Пол камеры должен состоять из многоуровневого каркаса

С чего же начать работу:

• Освещение. Рекомендуется смонтировать потолочно-стеновой свет для обеспечения максимально комфортных условий работы. Источниками могут быть светодиодные светильники или люминесцентные лампы. Кроме этого, необходимо иметь поворотный светильник на длинной ножке. Он обеспечит дополнительное местное освещение любого участка кузова.
• Вентиляция. Устанавливать систему необходимо в месте расположения покрасочной ванны. Произведя расчеты, пользователь сможет определиться с мощностью вентиляции и приобрести устройства в достаточном количестве. Наиболее эффективно наличие двух вентиляторов: первый вытягивает воздух из помещения, а второй нагнетает его снаружи, обеспечивая приток очищенного воздуха извне. Как правило, устройство работает в трех режимах: очистка, циркуляция и нагрев до нужной температуры, сушка производится при прогреве до 60 градусов.
• Оборудование пола помещения. Пол должен состоять из многоуровневого каркаса. Это необходимо для прокладывания труб вентиляции. Удобно, если есть смотровая яма, ее можно накрыть арматурной решеткой и положить под нее доски.

Внутренняя отделка

Зачастую для внутренней отделки покрасочного бокса принято выбирать обшивку металлическим или пластиковым профнастилом. Такую поверхность легко обрабатывать, к тому же на светлых стенах сразу же будет заметна скопившаяся пыль. В идеале цвет покрытия должен быть матово-белым. Элементы декора в данном случае допускаются, придерживаться стандартной отделки необязательно:

1. Цементно-песчаная штукатурка подойдёт для отделки стен небольшого гаража, реорганизованного под покрасочную камеру. Предварительно в данном случае стоит увлажнять поверхность из распылителя. Штукатурка будет действовать по принципу губки и свяжет пыль с водой, что обеспечит чистоту стен.
2. ОСБ-плиты или металл будут способствовать накоплению пыли, полноценно удалить которую можно будет только посредством пылесоса.
3. Пластиковые панели, в свою очередь, накапливают в 10 раз больше пыли, чем деревянные и металлические поверхности.

Основные компоненты

К основным элементам покрасочной камеры относятся:

1. Помещение (корпус);
2. Фильтровальная система;
3. Приточная вентиляция;
4. Вытяжная вентиляция;
5. Теплогенератор.

Главным элементом любой покрасочной камеры является корпус и система вентиляции. Вентилятор способствует очищению воздуха в помещении от стойких запахов лакокрасочных материалов. В одной камере может быть установлено две вентиляционных системы.

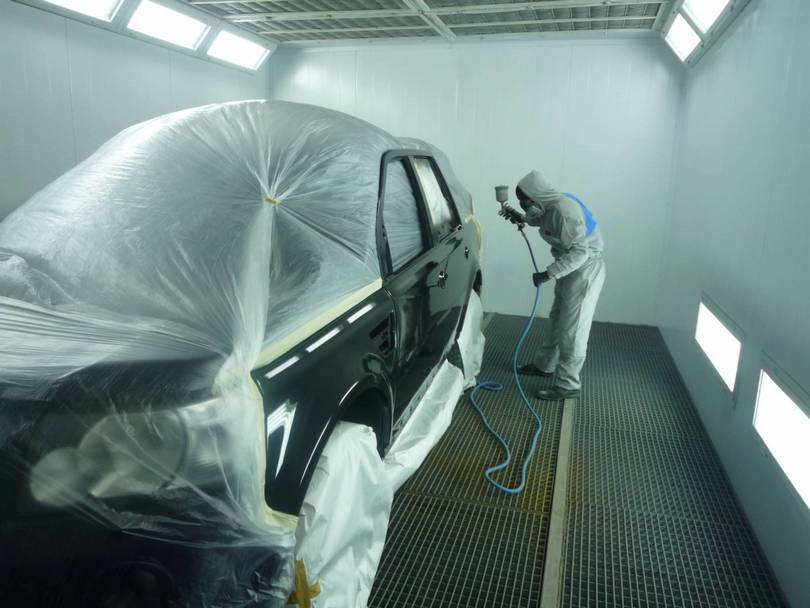

Покраска авто в камере

Одна из них будет нагнетать чистый воздух в помещение кузовного сервиса (приточная), а вторая в этот момент осуществляет выведение частиц краски (вытяжная). Камеру можно оснастить только одним вентилятором, и в этом случае при нагнетании чистого воздуха в помещении создаётся повышенный уровень давления.

Благодаря тому, что воздух подаётся сверху вниз, частички краски преобразуются в туман, оседают и выводятся на улицу через специальное отверстие.

Принцип работы покрасочной камеры выглядит следующим образом: поступающий с улицы воздух нагревается системой до необходимого уровня (обычно для окрашивания автомобилей необходимо в помещении сохранять температуру на уровне 20 градусов).

После нагревания воздух проходит систему фильтров и поступает в покрасочный бокс. Далее, вобрав все вредные пары красок, воздух проходит вытяжную систему фильтров и вентиляцию, после чего — выводится наружу.

Если покрасочная камера оснащена качественными фильтрами, то воздух выводится за пределы бокса максимально очищенным. Практически все режимы работы в современных покрасочных боксах автоматизированы.

Ещё одним важным конструктивным элементом покрасочной камеры считаются осветительные приборы. Плохой свет не позволяет мастерам увидеть различные изъяны и дефекты на поверхности кузова и качественно их устранить.

Освещение в покрасочной камере обычно представлено люминесцентными приборами или обычными галогеновыми лампочками дневного света. Иногда владельцы таких помещений увеличивают денежные траты, оборудовав покрасочную камеру светодиодными осветительными приборами.

Вообще специалисты рекомендуют монтировать в камерах кузовного сервиса врезные лампы со стеклянным рассеивающим элементом. От ламп, покрытых пластиком, лучше отказаться. На пластике часто появляются царапины, в результате чего качество света ухудшается.

Вентиляция покрасочной камеры

Вентиляция покрасочной камеры Вентиляция покрасочной камеры – является одним из ключевых факторов, позволяющих заниматься этим видом деятельности. Система вентиляции с фильтром обеспечивает очистку воздуха внутри камеры, а также осаждение и выведение тумана краски. Существует несколько типов камер в зависимости от установленной системы вентиляции.

• одномоторные;
• двухмоторные.

Первый тип отличается нагнетанием воздуха сверху, в результате чего туман под давлением осаждается вниз и выводится через специальное отверстие. Второй вариант – двухмоторный – предполагает наличие двух моторов, один из которых – нагнетательный, а второй – отсасывающий. Именно он обеспечивает выведение воздуха наружу.

Очистка воздуха от загрязнений и пыли

Фильтры потолочные

Покрасочная камера для автомобилей своими руками предполагает также наличие высокопроизводительного воздушного фильтра, обеспечивающего защиту от внешней пыли и других загрязнений. Лучше всего использовать двухфазовые фильтры, которые на первом этапе «ловят» крупные загрязнители, а на втором – мелкие частицы. Стоит учитывать также производительность вентиляционной системы – скорость воздухопотока при этом равна 20-25 см/с. Фильтры должны очищать и приточные и выходящие воздушные массы, что регулируется соответствующими санитарно-гигиеническими нормами. Именно для этого целесообразно использовать фильтры с несколькими фазами очистки. Стоит учитывать, что нижний фильтр, установленный на вытяжном воздуховоде, очень быстро загрязнится. Соответственно, будет возникать необходимость частой замены.

Если обеспечить правильную циркуляцию воздушных масс, в камере не будет эффекта турбулентности воздуха. Регулировка давления происходит через специальные устройства. Ведь со временем установленные фильтры будут загрязняться, что в результате спровоцирует завихрения воздуха с каплями краски. Чтобы избежать такого эффекта, и стоит учитывать давление воздуха. Так, фильтры на потолке и полу требуется размещать равномерно по всей длине

Немаловажно, что фильтры также эффективнее всего контролировать с помощью автоматического пульта. Если он предусмотрен проектом камеры, то лучше всего включить в перечень измеряемых параметров не только загрязненность, но и емкость устройства

Сушка – неотъемлемый элемент покрасочной камеры

Любая самодельная покрасочная камера включает в себя сушку. Сегодня теплогенераторы работают на газу, топливе, а также отработанном масле. В зависимости от потребностей покрасочной камеры, можно выбрать теплогенератор различной мощности, с автоматическим таймером и т.д. Также в качестве сушки для окрашенных автомобилей часто используют инфракрасные лампы. Простые и понятные в эксплуатации, такие лампы обеспечивают нужный эффект при малейших физических и финансовых затратах.

При строительстве и проектировании покрасочной камеры стоит учитывать, равномерность подачи теплых потоков воздуха. Это необходимо во избежание перегревов. Во время разработки проекта систему управления сушкой лучше всего объединить с пультом управления фильтром и вентиляцией. Пульт управления лучше всего расположить в наиболее удобном для мастера месте, чтобы в случае необходимости он мог легко корректировать климактерические условия в камере.

Как работает

Принцип работы камеры для окраски автомобилей заключается в подаче воздушного потока сверху помещения и отводе воздуха с пространства под окрашиваемой поверхностью. Таким образом, проходящие воздушные потоки захватывают мелкодисперсные частицы лакокрасочных материалов, а также препятствуют поднятию с пола пыли и сора. При герметичности помещения в камере образуется устойчивая атмосферная среда, что исключает сквозняки и резкие воздушные потоки.

Приточно-вытяжная организация должна быть оборудована нагревательным элементом, который позволит стабильно поддерживать в камере комфортную для покраски температуру.

Устройство

Профессиональная покрасочная камера состоит из помещения, в котором проводится окраска, а также сервисных устройств. Простейший комплекс в себя включает:

• воздушные фильтры;
• систему подачи воздуха;
• каналы отвода воздуха;
• нагревательный элемент;
• устройства управления системой.

Существуют одноконтурные и двухконтурные комплексы (на фото). В первом случае вентилятор используется только для подачи воздуха. Двухконтурные системы дополнительно оборудованы вентилятором, выполняющим роль вытяжки. Технологичные покрасочные комплексы обладают функцией рециркуляции, что позволяет экономить ресурсы для обогрева. Воздух в таком случае начинает циркулировать по замкнутому кругу. Использовать такой режим рационально при сушке нескольких свежеокрашенных деталей или всего авто.

Покрасочное помещение должно иметь развитую систему вентиляции. Засасываемый воздух проходит двойную степень фильтрации: перед вентилятором и перед попаданием в рабочее помещение. Попадающий воздух должен быть чистым, иначе теряется смысл использования покрасочной камеры – пыль и сор будут налипать на свежеокрашенные элементы. Фильтрующий элемент обязателен в местах отвода воздуха. В режиме рециркуляции в камеру должен подаваться чистый воздух

Очистка препятствует загрязнению окружающей среды, что также немаловажно

Отопление

Чтобы технология покраски не нарушалась, в покрасочной камере температура не должна опускаться ниже +20°С. Использование инфракрасных обогревателей действительно ускорят процесс полимеризации ЛКМ, но использовать их рационально только при небольшой площади окраски. Чтобы ускорить процесс высыхания ЛКП полностью окрашенного авто нужен обдув горячим воздухом. Для подогрева используются теплогенераторы нескольких типов:

• электрические – обычные ТЭНы. Из особенностей – высокое потребление электричества;
• газовые. В теплообменник вживляется газовая горелка. Температура регулируется с помощью датчиков и газового редуктора. Установка такого комплекса требует значительных капиталовложений, что при хороших объемах работы окупится экономией на ресурсах (схема отопления на фото);
• дизельные. Подогрев работает по схожему с газовым оборудованием принципу. Не требует больших затрат на этапе установки, но довольно прожорлив при использовании морозного воздуха. Наиболее оптимальный вариант, если для сушки небольших элементов использовать инфракрасные обогреватели.

Нагрев воздуха осуществляется в теплообменнике, который бывает двух видов: рекуперативный (стационарный) и регенеративный.

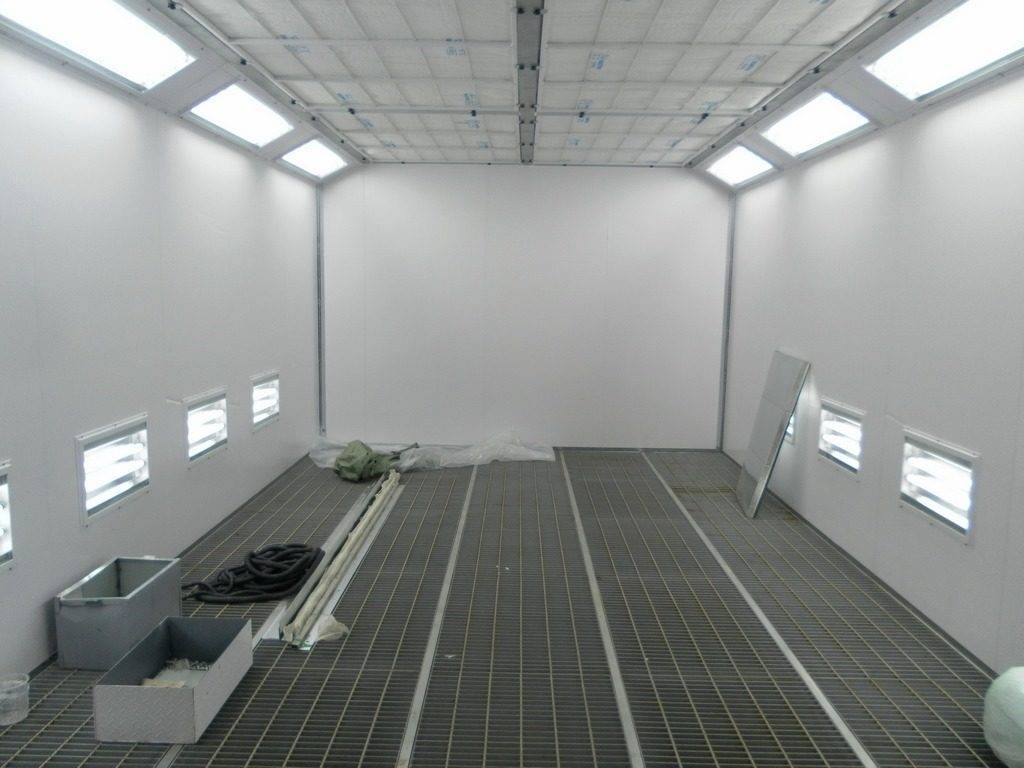

Окрасочное помещение

Рабочее помещение должно обладать:

• хорошим освещением. Лампы должны быть установлены на потолке и на стенах, часть которых монтируется под углом. Желательно, чтобы внутренняя отделка не имела искривленных форм. Это поможет маляру определить качество подготовки детали к покраске и лучше контролировать перенос ЛКМ;
• достаточной площадью для комфортной окраски (минимум для легковых авто – 7х4х2.7). Конкретные параметры зависят от габаритов техники, которая будет окрашиваться.

Рабочее помещение должно быть герметичным и хорошо утепленным. Нагнетаемый поток воздуха подается через короб, закрепленный в центре потолка. Отвод осуществляется через отверстия под полом, которые прикрыты решеткой. В рабочей зоне допускается небольшая площадь для установки краскопульта и расположения необходимых ЛКМ.

Как осуществляется работа

Электрокалорифер нагнетает воздух из атмосферы в замкнутое пространство помещения. Проходя по системе, воздух очищается фильтрами, каждый из которых обеспечивает определенную очистку.
В помещении поднимается температура за счет работы Тэнов. Начинается процесс покраски. Внизу на полу, начинает высасываться воздух из камеры, с помощью вытяжного вентилятора. Перед магистралью установлены водяные завесы, которые способствуют задержанию частиц краски. Здесь воздух проходит все три уровня очистки, если такие предварительно установлены. По такому же принципу работают камеры с водяной завесой и заводского производства.

Как сделать вентиляцию покрасочной камеры своими руками?

Обязательным элементом камеры является вентиляция с фильтром, которая позволяет очищать воздух внутри помещения и воздух нагнетаемый снаружи от пыли, а также осаждать и выводить туман краски наружу. По способу вентиляции камеры можно разделить на следующие типы:

• Одномоторные камеры. В таких камерах воздух нагнетается в помещение сверху. Создавая давление, он осаждает туман краски вниз, который затем через отверстия в полу выводится наружу.
• Двухмоторные камеры, которые кроме верхнего, нагнетающего мотора, имеют нижний мотор, осуществляющий отсасывание воздуха из помещения наружу.

Вентиляция и сушка в покрасочной камере

К преимуществу двухмоторных камер относится лучшая циркуляция воздуха. Однако такой вариант обойдется значительно дороже и более сложен в техническом исполнении. Он окупается при большом потоке машин. В случае малого количества заказов, целесообразней установка одного мотора.

В любом случае, воздух поступающий в камеру должен быть предварительно отфильтрован от пыли, которая может вызвать дефекты покраски. Это достигается с помощью установки воздушного фильтра тонкой очистки на выходе из воздушного короба. Короб представляет собой жестяной ящик, установленный над потолком, в который с помощью улитки нагнетается воздух из улицы.

Для удаления воздуха в полу могут быть проделаны траншеи, закрываемые металлическими решетками. В них может быть установлен мотор для вытяжки воздуха. Кроме этого пол покрасочной камере для автомобилей можно поднять на 10 – 15 см за счет решетки из арматуры. В данном варианте отпадает необходимость прокапывать траншеи в полу.

Третьим более совершенным способом создания потока воздуха в камере является приточно-вытяжная вентиляция, которая может работать в трех режимах.

• Воздух активно циркулирует внутри камеры, постоянно фильтруясь и поступая обратно в камеру. Такой режим необходим для тщательной очистки воздуха от пыли перед началом покрасочных работ.
• Воздух забирается из улицы, фильтруется, прогревается до 30 градусов и поступает в камеру. Затем без фильтрации воздух выводится через отверстия в полу. Данный режим используется для поддержания постоянной температуры при покраске, а также удаления тумана из краски.
• Воздух закачивается из камеры, проходит фильтрацию и, нагреваясь до 60 градусов с помощью тэнов, поступает обратно в камеру. Этот режим используется при сушке краски.

Пол покрасочной камеры

Проектированию расположения входных и выходных отверстий системы вентиляции необходимо уделить особенно много внимания. Неудачное расположение вытяжных отверстий может привести к созданию мертвых зон в помещении и, как следствие, взвесей лакокрасочных материалов, завихрений. Это часто отрицательно сказаться на качестве покраски автомобиля.

Лак, краска и пыль довольно быстро засоряют воздухоочистные фильтры, что приводит к снижению скорости циркуляции воздуха в покрасочной камере для автомобилей и вызывает образование лакокрасочных взвесей. Чтобы быстро решить эту проблему, система вентиляции должна иметь возможность регулирования мощности подачи воздуха. Кроме этого фильтры должны располагаться таким образом, чтобы их замена занимала минимальное время.

В целях увеличения срока службы воздушных фильтров для выходящего воздуха, рекомендуется устанавливать двухступенчатые фильтры. Первый фильтр предназначается для удаления крупных частиц пыли. Следующий за ним фильтр для тонкой очистки улавливает мелкие частицы пыли, а также капельки краски, лака и других летучих соединений. Данный вариант предочистки от крупных частиц позволяет реже производить замену дорогостоящего фильтра тонкой очистки.

Производительность вентиляции для покрасочной камеры рассчитывается исходя из скорости воздухопотока в пределах 20-25 см/с. Однако при расчете необходимо учесть и отнять примерный объем, который будет занимать окрашиваемый автомобиль в камере.

Общие требования к вентсистеме покрасочной камеры

Перечислим главные правила:

1. Вентиляция должна быть только механической (принудительной).
2. Фильтры обязательно ставятся и на приток, и на вытяжку.
3. Вентоборудование должно выполняться во взрывозащищенном исполнении.
4. Воздух подается через потолок, вертикальным потоком вниз. Вытяжка — организуется через напольные решетки.

Что учитывается при проектировании? (+видео с общими сведениями)

Вот что:

1. Размер автомобиля. От этого зависит размер самой камеры — она не должна быть слишком большой, поскольку тогда придется делать более мощную вентсистему. Средний размер камер для легковых машин — 6.9х3.9х2.7.
2. Тип краски (чтобы знать состав ЛКМ, вид растворителей). Исходя из этого могут подбираться более качественные фильтры.
3. Как часто планируется красить, и как долго будут проводиться работы.

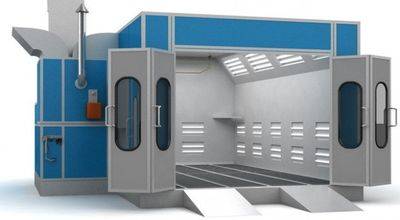

Камеры «Крост»

Созданная маркой «Крост» окрасочно-сушильная камера является электрической. Модель представлена в четырех возможных вариантах – СК-1, СК-2 и СК-3, а СК-4 – это две независимые камеры, которые разделены теплоизолирующей шторкой. Если она закрыта, можно окрашивать сразу два легковых автомобиля, если открыта – один большой грузовик. Внутренний объем камеры оснащен светильниками, благодаря которым обеспечивается равномерное освещение всей системы. Подогреваемый воздух очищается сразу системой фильтров, а равномерное и быстрое высыхание поверхности достигается применением системы обдуваемого нагрева внутреннего помещения.

Конструкция камеры состоит из готовых сэндвич-панелей с наполнением в виде базальтового волокна. Нагревание воздуха выполняется отопительной вентиляционной установкой из приточного, вытяжного и нагревательного блоков. Система управления работает в нескольких режимах.

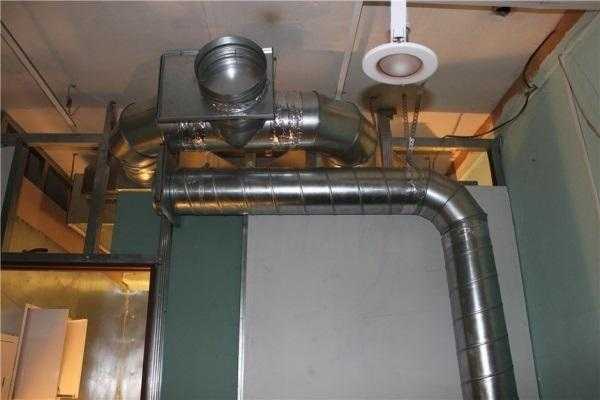

Обустройство вентиляции в покрасочном боксе

После проведения предварительных расчётов составляется схема вентиляции покрасочной камеры. Её устройство зависит от размеров помещения и климатических условий.

Обустройство

Выбор оборудования вентиляции в покрасочной камере производится после определения показателя обмена воздуха в режиме отделки и сушки окрашенных изделий.

Следует помнить, установка фильтрующих элементов является обязательным условием при строительстве. Образующееся при работе пульверизатора облако наносит вред здоровью людей и окружающей среде.

Вентиляция покрасочной камеры обустраивается своими руками в такой последовательности:

1. Нанесение разметки на потолок, пол и стены. Обустройство отверстия для приточного вентилятора. Проём сразу закрывается коробом, который будет защищать оборудование от осадков, задерживать крупный мусор, насекомых и мелких животных.
2. Монтаж нагнетательного оборудования. Оно устанавливается непосредственно над проёмом. Крепление проводится к потолочной плите анкерными болтами.
3. Прокладка канала. Короб изготавливается из листов нержавеющей стали, алюминия или из пластиковых труб большого диаметра. Сечение подбирается исходя из расчётов. Соединение деталей осуществляется с помощью муфт или фланцев.
4. Установка фильтров для очистки от пыли поступающего воздуха. Сделать их можно самостоятельно или приобрести готовые изделия. Грубая очистка проводится в полипропиленовом фильтре. Окончательная очистка осуществляется с помощью активированного угля, сорбирующего органические соединения, масляные и жировые испарения.
5. Монтаж калорифера. Устройство крепится с таким расчётом, чтобы до него было легко добраться для осмотра, обслуживания и ремонта.
6. Установка вытяжки. В полу делается канавка, соединяющая отверстие в полу и нижней части стены. Поверх траншеи укладывается листовая сталь, края герметизируют. В стену вставляется вытяжной вентилятор и фильтр-поглотитель.

По окончании монтажа проводится работоспособность системы на всех режимах. Затем устраняются последствия работы, устанавливается покрасочное оборудование.
