Как подключить электричество от столба к дому

Сечение провода от столба к дому. Какой кабель нужен для ввода в дом

Планируя постройку дома, к участку, где он будет расположен, требуется подвести электричество. Разберем, каким способом можно провести электричество от столба до дома. Ввод кабеля в строение производится вслед за окончанием строительства двумя вариантами: подземным или воздушным. Воздушная электрическая линия несложна в монтаже и в обслуживании, любые возникающие в ней повреждения легко исправляются.

Данный способ подведения электричества используется чаще, чем подземный, так как он дешевле. Подключение электричества от столба к дому воздушным путем выполняют в два этапа. Сначала производят прокладку провода от столба до дома, затем идет ввод в строение электричества. Ответвление от столба, то есть проводка — это участок кабеля, протянутый от столба к изолятору, закрепленному на наружной стене строения.

Под вводом подразумевается участок, который идет от изолятора до щитка в доме. При расстоянии от столба к дому от 10 до 25 метров, провода должны браться с сечением: алюминиевые провода предусматривают минимальное сечение в 16 кв. мм, медные — не меньше 4 мм. Если расстояние от дома до столба более 25 метров, то имеет смысл устанавливать промежуточные столбы.

Стандартное расстояние между электрическими столбами — до 50 метров. Наружную электропроводку размещают так, чтобы избежать соприкосновения с балконами, металлическими оградами, заборами, высота расположения так же должна быть достаточной. Провода ведут по стенам, причем горизонтальная проводка над крышей и под балконом предполагает расстояние 2,5 м, под окном — 50 см.

Вертикальная проводка допускает приемлемое расстояние до окна 75 см, до балкона — 1 м, непременно учитывают возможное колебание проводов. Кабель в строение вводят через стены в изоляционных трубах. Ввод электрической линии под землей намного затратнее из-за дорогих расходных материалов, чем воздушный ввод, хотя и эстетичнее, так как скрытые провода не портят внешний вид участка в отличие от воздушного.

Для выполнения подземного ввода кабель прокладывается вниз к траншее по столбу, защищая стальной трубой от любых механических воздействий на высоту до 3 метров. Глубина укладки кабеля с учетом напряжения предполагается от 70 см до 1 метра. От подземного кабеля до фундамента строения должно быть расстояние не меньше 70 см.

Не допускается прохождение электрических линий под фундаментом зданий, в земле. При прокладывании кабеля в саду, следует помнить о том, что расстояние от кабеля до деревьев не может быть менее 2 метров, а до кустарников приемлемое расстояние — 75 см.

Как же выбрать кабель от столба до частного дома?

Провода от столба к дому лучше всего брать СИП, то есть самонесущие изолированные провода. Подключение электричества к частному дому своими руками производить опасно, лучше, чтобы эти работы проводили специалисты. Для этого необходимо обратиться в РЭС того района, где расположен дом, написать заявление на подключение, а также указать потребляемую мощность.

Подключение к электрической сети частных домов чаще всего производится при помощи кабелей СИП (самонесущий изолированный провод).

Это специализированный кабель, пригодный только для наружной сети (в его составе алюминиевые жилы). Кабель подключается через воздушное ответвление от линии электропередачи.

По техническому регламенту монтаж СИП кабеля от столба к дому должен осуществляться сертифицированными специалистами. Своими руками такие работы выполнять не рекомендуется, поэтому данная статья дается только в ознакомительных целях.

Схема правильного монтажа электропроводки в частном доме своими руками

Правила монтажа электропроводки в доме в целом такие же, как и при монтаже электропроводки в квартире. Начинаются они с составления общего плана и отдельных схем электроснабжения определенных помещений и зон. Принцип работы остается тот же, только разница в масштабе диктует некоторые специфические моменты в монтаже, а также определяет количество используемого материала и характерные способы проведения работ на отдельных участках.

Составляя схему электропроводки в одноквартирном частном доме своими руками, следующие объекты необходимо обозначить римскими цифрами:

  • крыльцо (I);
  • тамбур (II);
  • санузел (III);
  • помещение для стирки (IV);
  • прихожая (V);
  • жилые комнаты (VI);
  • кухня (VII);
  • кладовая (VIII);
  • веранда (IX).

В правильной схеме электропроводки в частном доме необходимо указать расположение всех устройств, обозначив их арабскими цифрами:

  • силовой ящик (1);
  • квартирный щиток (2);
  • одно- или двухламповый светильник (3);
  • штепсельная розетка с защитным контактом (4);
  • однополюсный выключатель (5);
  • кнопочный выключатель (кнопка) для звонка (6);
  • звонок (7);
  • фонарь (8);
  • штепсельная розетка без защитного контакта (9);
  • штепсельная розетка с выключателем (10);
  • сдвоенный выключатель (11);
  • многоламповый светильник с раздельным включением ламп (12).

В приложении к схеме монтажа электропроводки в частном доме своими руками желательно указать виды используемых проводников и способы их соединения, а также другие особенности проводки, причем все сведения нужно представлять как можно подробнее.

Главное, что следует помнить при монтаже проводки в частном доме, — это то, что запрещено менять местами зануляющий и нулевой рабочий провода. В противном случае может возникнуть опасная для жизни ситуация — вероятность серьезного поражения электрическим током.

Если требуется установить в перегородке две розетки, то можно это сделать в одном отверстии, тогда получится так называемая сквозная розетка. Для подключения данной конструкции нужно всего лишь разместить в перегородке перемычку, которая и будет соединять гнезда этих розеток.

Установка в систему электропроводки светильника также может иметь свои особенности. Например, если осветительный прибор рассчитан на одну или две лампочки, то по пути от фазового провода к патрону светильника устанавливается выключатель. А под самим выключателем можно смонтировать штепсельную розетку.

Чтобы электроконструкция правильно функционировала, следует одно из гнезд розетки соединить с одним из контактных винтов выключателя, к которому планируется подвести фазовый провод. Второе гнездо в данном случае соединяется с нулевым проводом, что и требуется — сделать в осветительной коробке.

Допустим, нужно повесить люстру с раздельным включением ламп. В этом случае первые выводы от всех ламп следует соединить с нулевым проводом, а оба выключателя подвести к фазовому проводу. Электрический звонок подключают к сети через кнопочный выключатель. Следует использовать проводку и саму кнопку звонка, рассчитанные на напряжение 250 В. Категорически запрещается устанавливать кнопочный выключатель в сыром помещении или на улице.

Как производится ввод электроэнергии в дом по воздуху

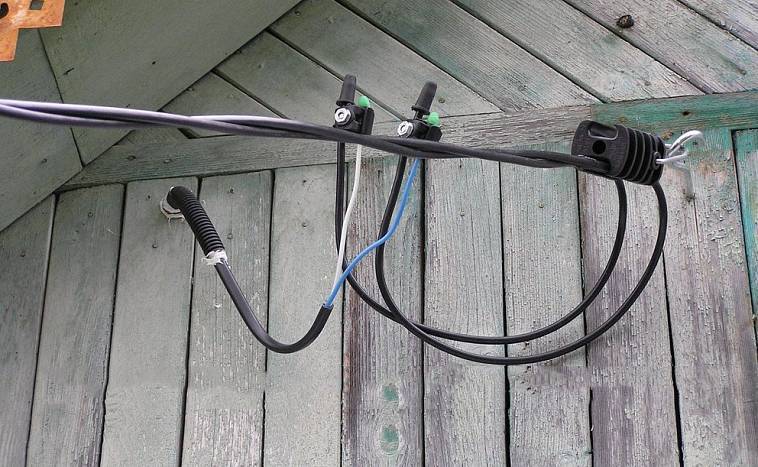

Подвод кабеля в дом

Вводить электролинию в жилое здание по воздуху можно двумя способами:

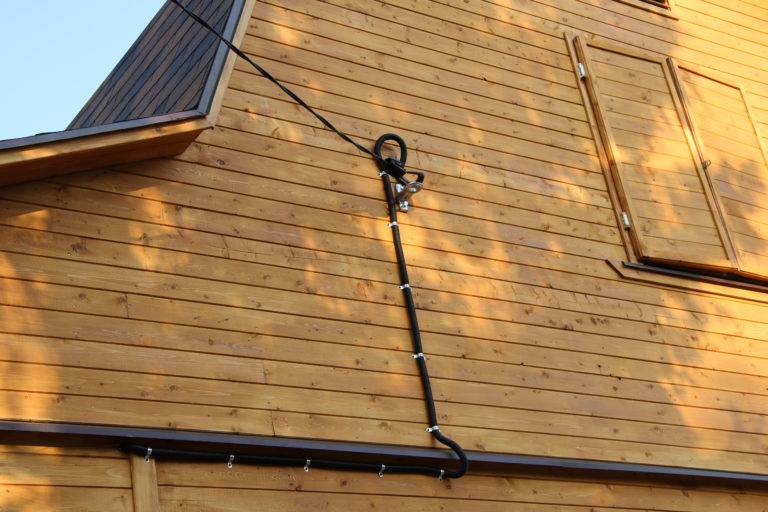

  • Через стены. Проводник располагается на стене, фиксируется на ней заизолированным крепежом. Для прокладки внутрь организуется отверстие, через которое проходит металлическая труба с пластиковой гофрой. Зазор заделывается цементом или асбестом.

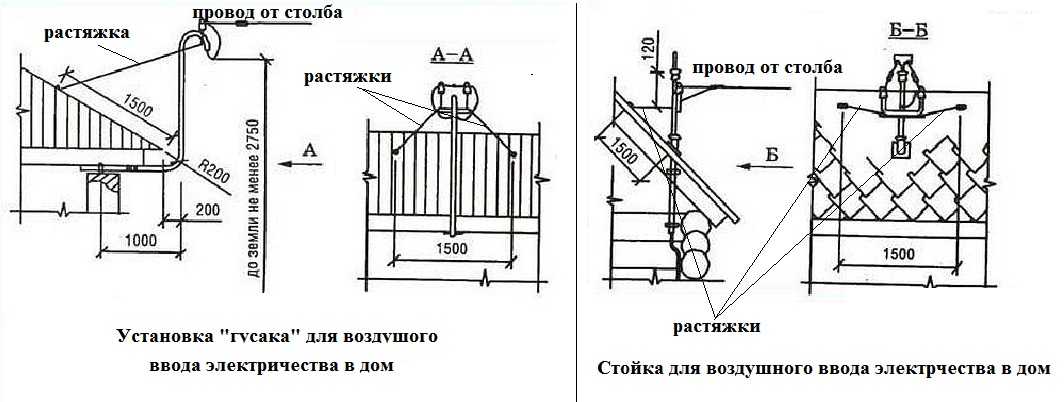

  • Через крышку. Применяется металлическая трубостойка. Проводник размещают так, чтобы расстояние от уровня крыши составляло более 2 м. Конструкцию заземляют.

При прокладке через крышу применяется изгиб трубы вниз, или гусак, в котором керамическими изоляторами крепятся провода для электричества. С целью сокращения длины кабелей проводка выполняется с максимальным приближением к распределительному щиту.

Воздушная технология отличается простотой, поэтому популярна среди домашних мастеров. Минусом способа являются риски повреждения проводов при механических воздействиях.

Ввод кабеля через деревянную стену дома или фундамент

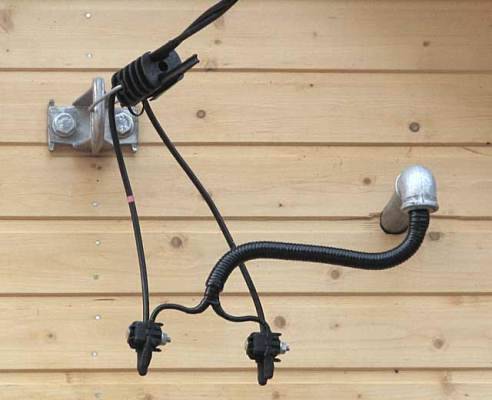

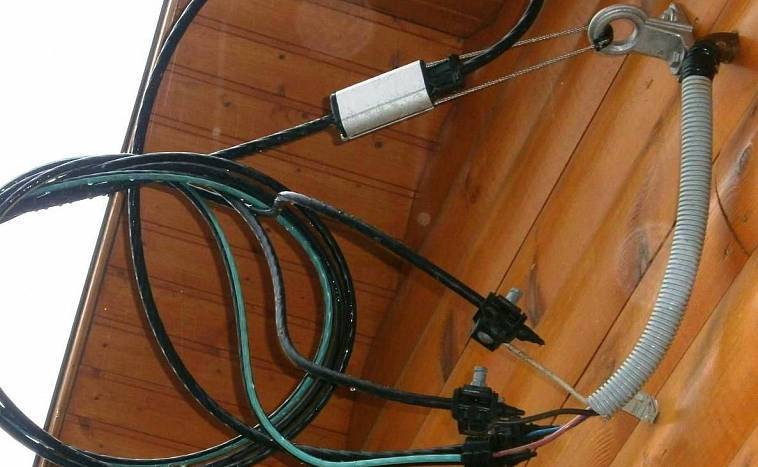

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП )  и должна быть не меньше:

  • 2,8 мм для кабеля сечением жилы 4 кв. мм
  •  3,2 мм для кабелей с жилами 6-10 кв. мм.

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

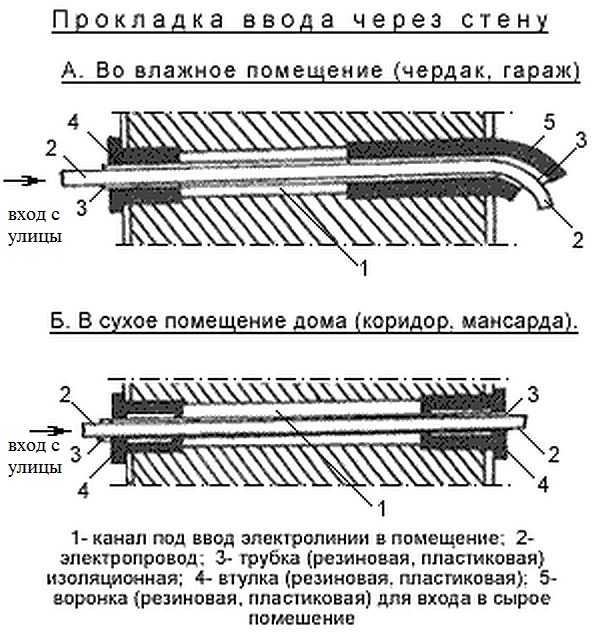

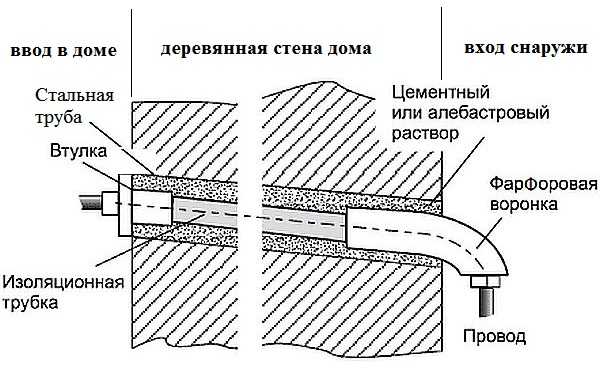

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

О том, как сделать проводку в деревянном доме, читайте тут.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента.  В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают  надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

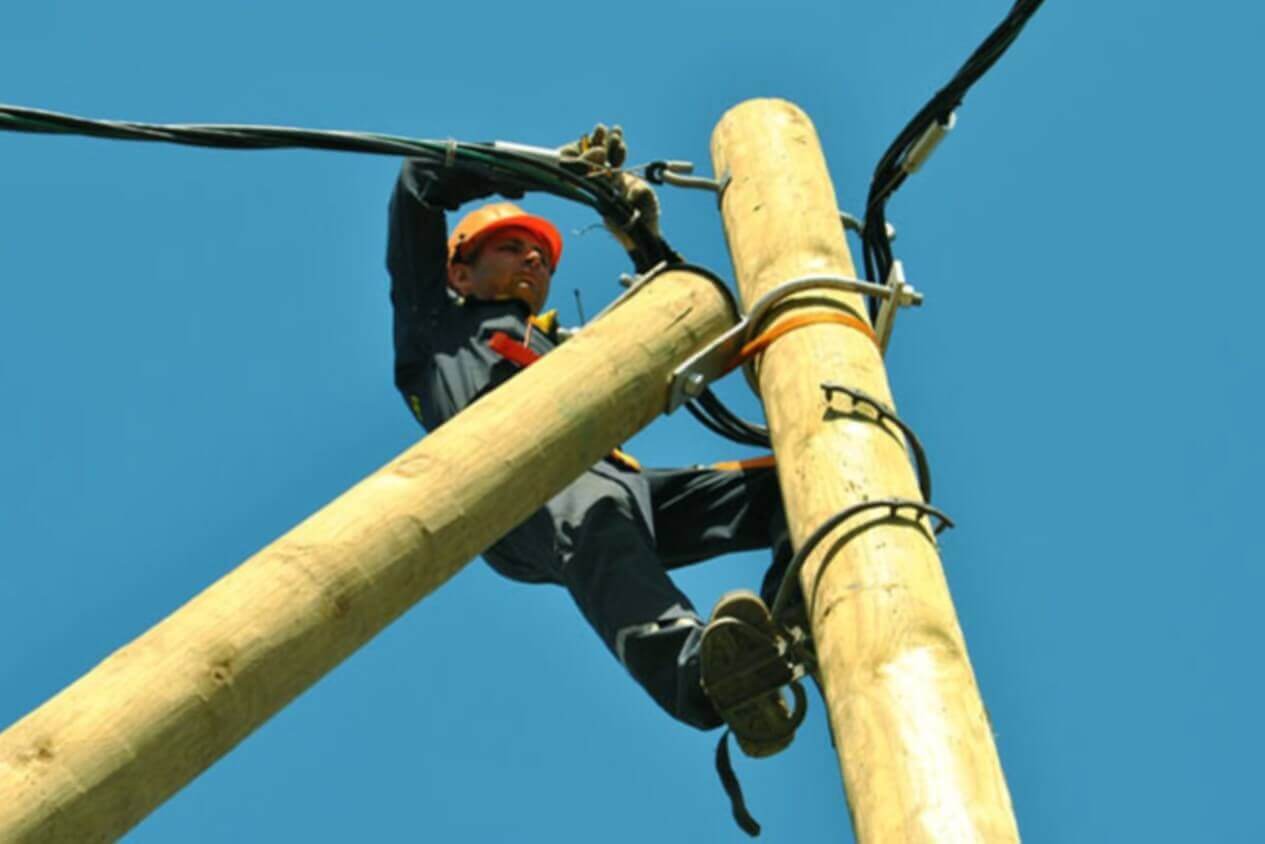

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант – подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

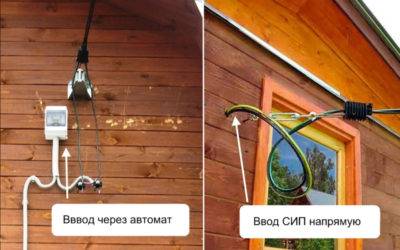

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию – транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

Какой тип проводки использовать на даче

Для определения лучшего варианта следует ознакомиться по отдельности с каждым из них. На даче можно использовать открытую и закрытую проводку

Каждый из вариантов имеет свои плюсы и минусы, которые необходимо принять во внимание для окончательного выбора. Также имеются отличия в проведении монтажа

Открытая прокладка

Данный вариант предполагает открытое расположение кабельных линий (КЛ) непосредственно на стенах дачи, в том числе поверх отделочных материалов. Могут использоваться специальные защитные короба, которые изготавливаются в различном окрасе. Это позволит подобрать элементы под цвет дизайна. Главным достоинством открытой проводки является быстрый монтаж. Также имеется возможность беспроблемного устранения возникающих неполадок и установки дополнительных точек питания.

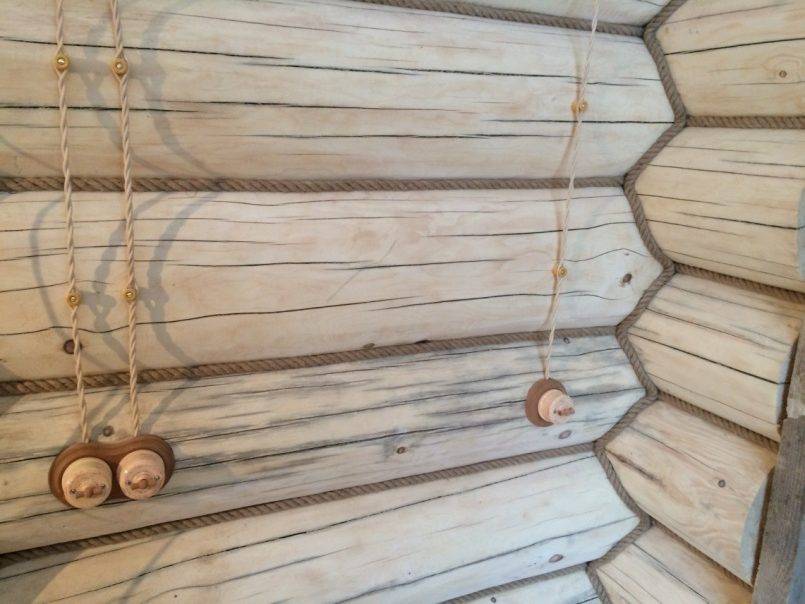

Открытая проводка в кабель-каналах

Единственным отрицательным моментом является эстетическая сторона. Вся уложенная проводка визуально доступна, что может не понравиться некоторым владельцам загородных усадеб.

Открытую проводку рационально использовать на дачах, которые эксплуатируются исключительно в летний период времени.

Скрытая прокладка

Использовать данный вариант электропроводки на дачах с деревянными стенами без отделки невозможно. Закрытая проводка предполагает укладку кабелей в штробы, которые в дальнейшем скрываются под слоем штукатурки. При этом потребуется затратить больше времени и сил, но удастся добиться эстетического вида.

Закрытая укладка проводов сопровождается повышенной безопасностью. Но в случае повреждения отдельных питающих жил понадобиться снимать отделочный слой.

Устройство скрытой электропроводки

Правила, которые необходимо учитывать при установке

Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.

Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.

Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.

Цена на замену провода от столба к дому зависит от следующих факторов:

  • количество, а также тип опор;
  • расстояние к дому от столба;
  • марка и сечение кабеля.

При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.

О том, как производится прокладка кабеля от столба к дому, показывается на видео:

Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!

Похожие материалы:

  • Как провести электричество на участок
  • Как заменить вводной кабель
  • Как заключить договор на электроснабжение
  • Как установить электрический столб

Выполнение отвода от воздушной линии столба

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

  • воздушный;
  • подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

Технические условия требуют:

  • Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
  • При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля — это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант — кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ — дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение — его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 — 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть — 1,8 — 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Подробнее о схеме электропроводки

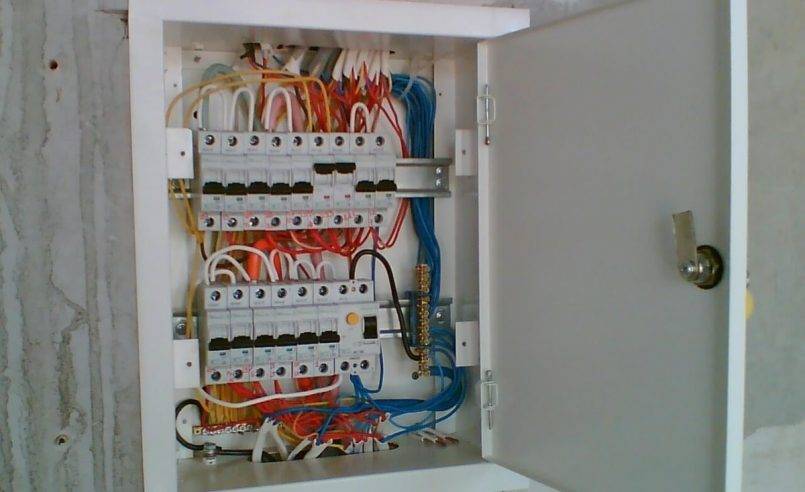

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

  • Проточный нагреватель воды – 5000
  • Электроплита – 3000
  • Автоматическая стиральная машинка – 2500
  • Сварочный аппарат – 2300
  • Духовка – 2000
  • Утюг – 1700
  • Бойлер – 1500
  • Пылесос – 1500
  • Обогреватель – 1500
  • СВЧ-печь – 1400
  • Электрочайник – 1200
  • Вентилятор – 1000
  • Холодильник – 600
  • Компьютер – 500
  • Телевизор – 300
  • Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

Подключение электричества – с чего начать?

Тем, кому необходимо подключить свой дом к электричеству зачастую даже не представляют с чего начать. Как и в большинстве случаев, такой процесс начинается с подготовки соответствующей документации.

Оформление разрешения на работы и выдача технического условия

Главным документом, который позволяет начать подключение электроэнергии, является техническое условие для данного рода работ. Чтобы получить такое условие необходимо обратиться в государственную организацию, отвечающую за снабжение население электрической энергией, то есть Энергонадзор. В этой организации обязательно присутствует специальный отдел, занимающийся подобными вопросами, где можно узнать, что нужно для подключения электричества к дому и какие необходимо предоставить документы. Зачастую список документов включает в себя следующее:

  • ксерокопия паспорта и индикационного кода владельца дома;
  • ксерокопия правоустанавливающего документа на объект;
  • инвентаризационное дело по данному адресу;
  • план участка.

В зависимости от необходимости данный список может дополняться иными документами. Далее, следует заполнить соответствующее заявление, которое составляется в двух экземплярах. После составления заявления договор с организацией составляется на протяжении тридцати рабочих дней. Согласно законодательству РФ Энергонадзор не имеет права отказывать клиентам от подключения к энергосети, поэтому в 99 % случаев, данная процедура протекает без проблем.

После получения технического условия необходимо внимательно его изучить, так как там содержится важная информация. В этом документе указывается, где именно должен находиться счетчик на свет, а именно должен ли он быть установлен на столбе, на самом фасаде дома или на одной из его стен. Благодаря этому данная организация пытается обеспечить себе бесперебойный доступ к узлу в любое время. Однако выбирать место для установки узла может и сам владелец дома, главное, при этом, чтобы к нему был обеспечен доступ.

Особенности процесса подключения от столба после выдачи технического условия

В обязательном порядке после того как техническое условие было выдано на руки клиенту, его следует внимательно прочитать. Это связано с тем, что в нем могут быть прописаны лишние требования, которые необязательны к выполнению. Согласно законодательству Российской Федерации, в том случае, если от границы участка до самого близкого столба расстояние составляет не больше трехсот метров (а в сельской местности не более пятиста метров), то заниматься подключением электроэнергии должна государственная организация. Это означает, что нанимать для этого специальную бригаду в таком случае не требуется, а все работы будут осуществлять работники Энергонадзора. Это довольно удобно, ведь стоимость подключения электричества к частному дому у частных монтажников на сегодняшний день довольно высокая, поэтому не все могут себе позволить нанять рабочих. При этом работники государственной организации должны завершить все работы за срок не более шести месяцев.

Помимо технического условия для подключения электричества иногда требуют проект электроснабжения на подключение до 15 кВт, однако, по закону, представлять этот документ совсем необязательно.

После согласования всей документации можно приступать к подключению. Следует помнить, что сам процесс оформления технического условия может значительно затянуться, вследствие того, что в государственной компании всегда присутствует нехватка кадров и при этом большой поток желающих. Чтобы ускорить процесс оформления документов можно обратиться в частную компанию по подключению.

Как выбрать кабель?

В настоящее время, надежным помощником при проведении проводки является самонесущий изолированный провод, который по сравнению с устаревшими алюминиевыми проводами обладает большими преимуществами.

Многожильные провода, которые использовались ранее, не были изолированы ввиду отсутствия материала, выдерживающего большие нагрузки длительное время. Этот фактор нередко становился причиной короткого замыкания проводки и отключения электричества.

Современные провода являются полной противоположностью. Они имеют надежную полиэтиленовую изоляцию, которая исключает возникновение множества проблем. Для поведения электросети в дом используют СИП 4 или 5.

Выбор и расчет вводного кабеля

Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.

Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.

Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.

Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:

Расчет тока теплового расцепителя

Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца “одного двухжильного”, равное или ближайшее большее.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токопроводящеи жилы, мм2Ток, А, для проводов, проложенных
открытов одной трубе
двух одножильныхтрех одножильныхчетырех одножильныходного двухжильногоодного трех- жильного
0,511
0.7515
1171615141514
1,2201816151614,5
1,5231917161815
2262422202319
2,5302725252521
3343228262824
4413835303227
5464239343731
6504642404034
8625451464843
10807060505550
161008580758070
251401151009010085

Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Сечение токопроводящеи жилы, мм2Ток, А, для проводов, проложенных
открытов одной трубе
двух одножильныхтрех одножильныхЧетырех одножильныходного двухжильногоодного трех- жильного
2211918151714
2,5242019191916
3272422212218
4322828232521
5363230272824
6393632303126
8464340373832
10605047394238
16756060556055
251058580707565

Правила присоединения объекта к электросетям

Согласования проекта подключения объекта к электрическим сетям выполняется после представления в РЭС схемы расположения электроприборов и инженерного оборудования, с указанием общей потребляемой мощности. Этот план необходим для правильного расчета необходимого сечения жил провода, подводящего электрическую энергию к дому, даче или участку, а также для подбора электрооборудования. Схема дает возможность получить разрешительный документ на присоединение объекта к ЛЭП.

Схема будет необходима для подбора сечения жил кабеля электрической проводки и параметров приборов и электротехнического оборудования. А также ее наличие обязательно для получения разрешения на подключения к близлежащей ЛЭП. При расчете показателей потребляемой энергии, лучше всего сделать определенный запас по мощности, что позволит в дальнейшем подключать дополнительную технику. Конечным этапом всех этих процедур является заключение договора с подразделением РЭС на присоединение к основной ЛЭП. Неотъемлемой частью договора являются технические условия.

После проведения работ сотрудниками РЭС по технологическому присоединению объекта к линии подачи электроэнергии, представитель компании оформляет акт, который является основанием для заключения договора на снабжение электрической энергией. Подключение могут осуществлять только работники РЭС, в противном случае может быть наложен крупный штраф. Для дач, входящих в состав садовых товариществ, подключение осуществляет штатный электрик объединения.

Защита кабельной укладки

Сигнальная лента

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.

Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.

Подбор сечения и марки

Выбирая марку СИП, следует принимать во внимание такие факторы:

  • предназначение воздушной линии;
  • эксплуатационные условия, местоположение прокладки, требования к безопасности;
  • нужное количество фаз;
  • общая предполагаемая мощность.

Особенности конструкции разных марок СИП:

  1. СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
  2. СИП-2: изоляционным материалом покрыт ноль несущей жилы;
  3. СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
  4. СИП-4: жилы изолированы, но сердечники не используются;
  5. СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.

Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.

Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.

Наиболее распространенный СИП – двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Подбор сечения и марки

Выбирая марку СИП, следует принимать во внимание такие факторы:

  • предназначение воздушной линии;
  • эксплуатационные условия, местоположение прокладки, требования к безопасности;
  • нужное количество фаз;
  • общая предполагаемая мощность.

Особенности конструкции разных марок СИП:

  1. СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
  2. СИП-2: изоляционным материалом покрыт ноль несущей жилы;
  3. СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
  4. СИП-4: жилы изолированы, но сердечники не используются;
  5. СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.

Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.

Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.

Наиболее распространенный СИП — двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
