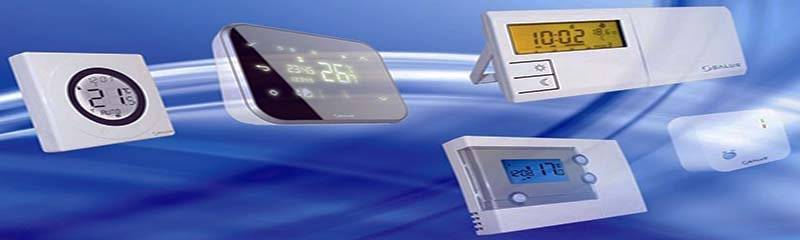

Разновидности приборов
Выбор выносного термостата для газового котла основан на учёте нескольких характеристик, к числу которых относится тип подключения. Бесперебойную работу обеспечивает контактирование выносного модуля с устройством, управляющим работой газового котла. С конструктивной точки зрения существует пара основных вариантов:
- кабельные модели, подключаемые к газовому котлу посредством проводов;
- беспроводные модели с дистанционным способом обслуживания.
Механический
- долговечность;
- низкая стоимость;
- возможность ремонта;
- устойчивость к перепадам напряжения.
К основным недостаткам механики можно отнести не слишком точную настройку и вероятность погрешности в пределах 2-3оС, а также необходимость периодически осуществлять корректировку показателей в ручном режиме.
Электронный
В большинстве случаев электронные термостаты для газовых котлов представлены выносным датчиком с дисплеем и особым регулирующим элементом, отвечающим за функционирование котла. В настоящее время с этой целью используются модели с таймером, отслеживающие температуру воздуха и изменяющие её согласно нужному графику, а также электронные аналоги. Основные преимущества электронных устройств:
- дистанционное управление;
- самая минимальная погрешность;
- возможность монтажа в любом помещении;
- регулировка температуры воздуха согласно графику;
- максимально быстрая реакция на температурные изменения.
Практически мгновенное реагирование на изменения температуры воздуха в помещении позволяет обеспечить существенную экономию энергоресурсов. К недостаткам можно отнести только достаточно высокую стоимость таких современных приборов.
Программируемые
Так называемая «умная» техника отличается достойной функциональностью, которая включает в себя контроль температурного режима, почасовую корректировку и программирование согласно дням недели. Особой популярностью пользуются жидкокристаллические модели, имеющие очень удобный и интуитивно понятный интерфейс, а также Wi-Fi встроенного типа.
Важные достоинства программируемых моделей:
- наличие функции «день-ночь»;
- значительная экономия энергоресурсов;
- программирование режима на длительное время;
- возможность дистанционного управления всей системой.
Газовые отопительные котлы снабжаются устройствами со встроенными сим-картами, что позволяет вносить коррективы посредством самого обычного смартфона. К недостаткам любых программируемых моделей пользователи относят достаточно высокую стоимость этих приборов.
Проводные и беспроводные
Для проводных термостатов характерно наличие механического или электронного управления. Такие устройства фиксируются только посредством проводной системы, предназначенной для соединения с газовым отопительным оборудованием. Диапазон действия, как правило, не превышает 45-50 метров. В последние годы всё чаще монтируются программируемые модели комнатных термостатов проводного типа.
Беспроводные устройства включают в себя рабочую часть для монтажа непосредственно возле прибора отопления, а также отслеживающий элемент с дисплеем. Датчики могут оснащаться дисплеем-сенсором или управлением кнопочного типа. Функционирование обеспечивается радиоканалом. Наиболее простые модели способны отключать или подавать газ. В более сложных устройствах предусмотрено также наличие специальной программы для настроек с целью внесения изменений в заданные параметры.

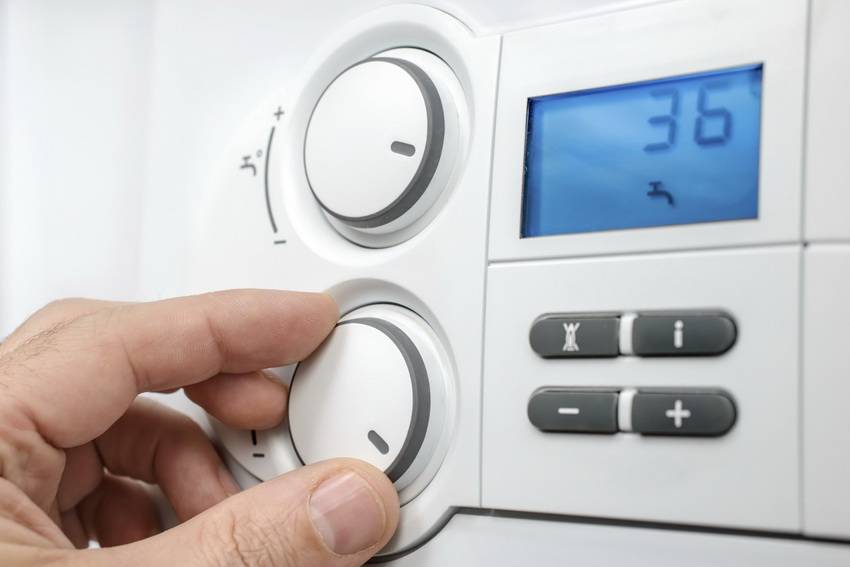

Терморегулятор для котла отопления (регулятор температуры): виды и рекомендации по выбору
Когда в доме проведена система отопления при помощи газового котла, регулировать оптимальную температуру помещения приходится вручную. Причем такой вариант обогрева очень чувствителен к погодным изменениям. Как только на улице становится холоднее, приходится увеличивать температуру теплоносителя. Даже дорогие модели, имеющие высокий уровень автоматизации, требуют этих действий. Чтобы избавить потребителей от такой работы, производители выпустили терморегулятор для котла отопления (регулятор температуры).
Варианты «умных» устройств
Терморегулятор для котла отопления (регулятор температуры): как он работает
Установленная система отопления от газового котла производит нагрев помещения до выставленной температуры вне зависимости от уровня жары или холода внутри. При этом человек хорошо ощущает на себе суточные перепады погоды, если не меняет режим вручную.
Вариант установки термостата
Чтобы устранить эту проблему в небольшом доме без второго этажа, хватает смонтировать один терморегулятор в проходной комнате.
Обратите внимание! Необходимо правильно подключать и монтировать устройство, чтобы оно корректно работало и подавало сигнал на котел. В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором
По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия
В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором. По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия.
Схематичная работа датчика
Терморегулятор выполняет задачу включение и отключения системы отопления при достижении заданной температуры автономно, без участия человека. Простая схема включает в себя два контакта, провода которых проведены к котлу и подключены к клапану.
Вариант подключения оборудования
Когда прибор включен, последний элемент находится в открытом состоянии. Когда происходит замыкание, прекращается подача топлива к горелке и пламя останавливается. В обратном процессе возгорание происходит от запальника.

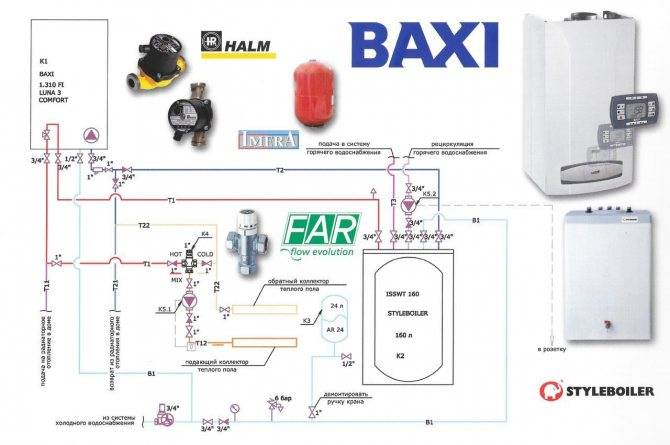

Газовый настенный двухконтурный котел с закрытой камерой сгорания. В чем его особенности, преимущества и недостатки, как правильно его выбрать и установить – читайте в данном обзоре.
Разновидности домашних датчиков температуры для котла отопления
Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:
Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

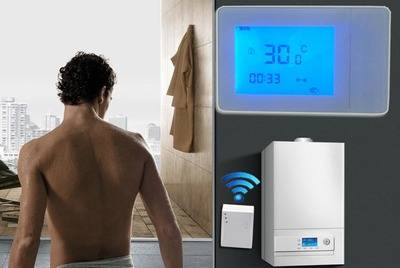

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.
Дистанционная разновидность датчика
Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.
Механический (проводной) терморегулятор
В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

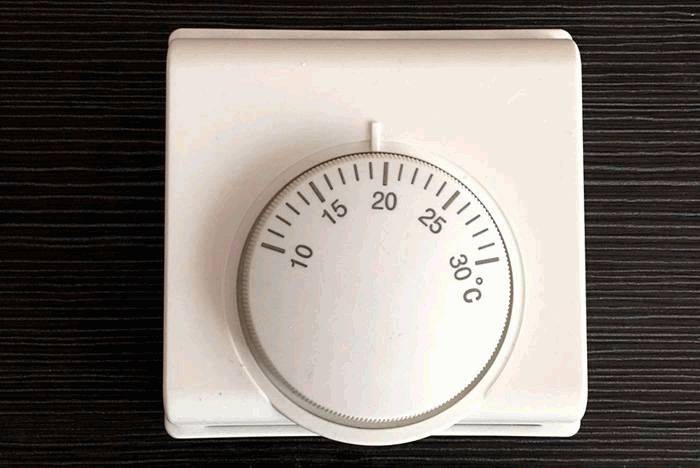

Небольшая механическая модель
В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:
- частое проветривание;
- яркие солнечные лучи, которые поступают через окна;
- резкая смена погоды.
Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.
Вариант установки недалеко от газового оборудования
Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

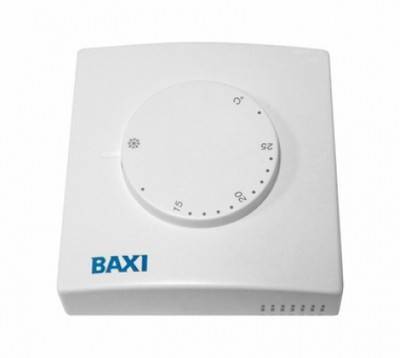

Вот пример двух популярных моделей механического термостата:
Классификация теплообменников для котлов
Элементы теплообмена для газового котла могут существенно отличаться по конструкции и использованию. Наиболее часто в тепловом оборудовании используются следующие устройства:
Первичные
Эта категория устройств используется для передачи тепловой энергии непосредственно в камеру сгорания топлива.
Внимание! Первичные теплообменники эксплуатируются в очень жёстких режимах, поэтому должны быть изготовлены из очень качественных материалов

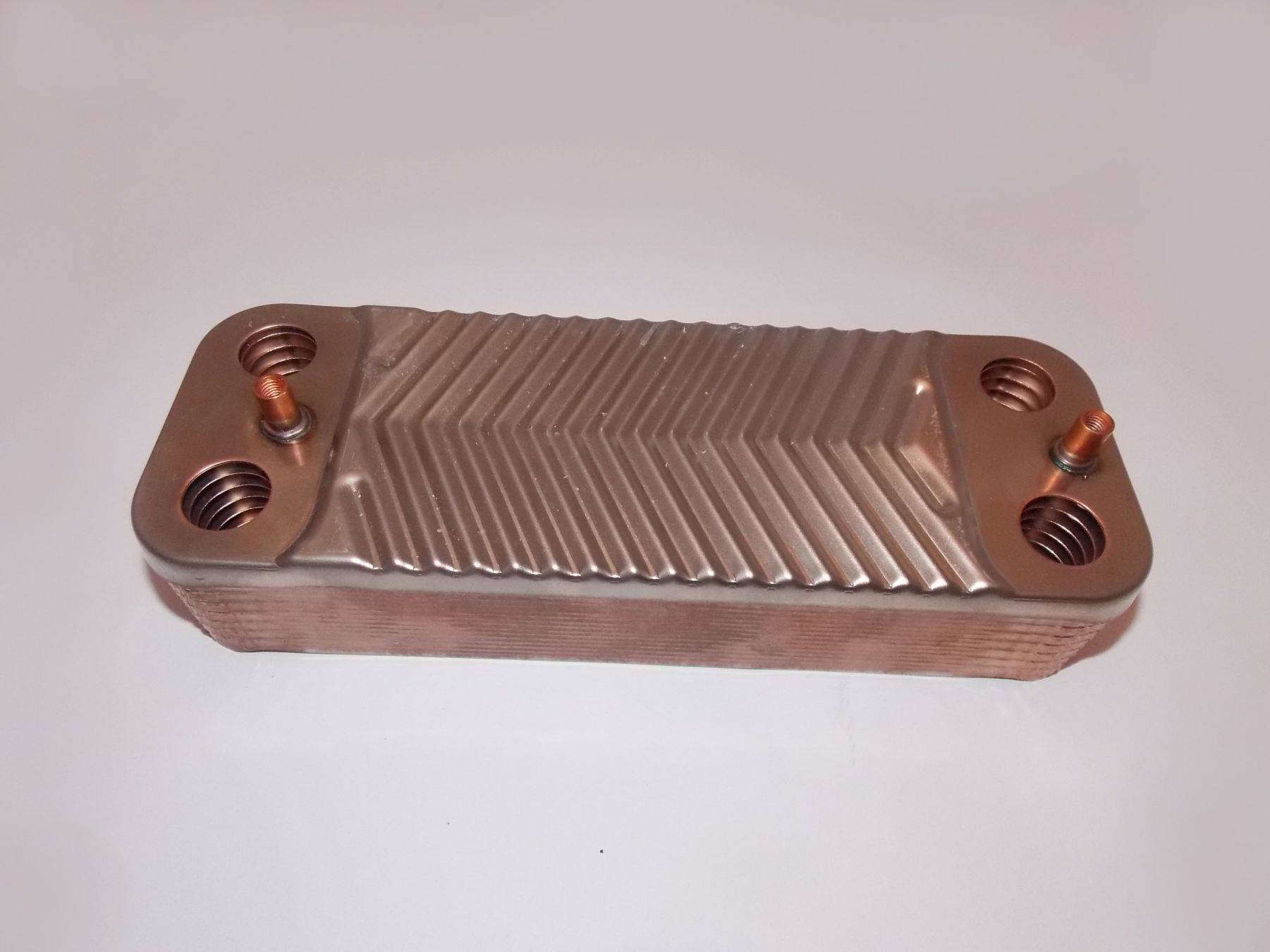

Вторичные
Вторичный теплообменник нагревается за счёт передачи энергии от теплоносителя другой жидкости.
Такое устройство идеально подходит для обеспечения потребности в горячей воде при наличии отдельного отопительного контура.
Битермические
Битермический теплообменник – это современный и практичный элемент котла отопления.
Такая конструкция состоит из 2 раздельных трубок, установленных одна в другую. Применяются изделия этого типа преимущественно для одновременного нагрева воды для отопления и для бытовых нужд.

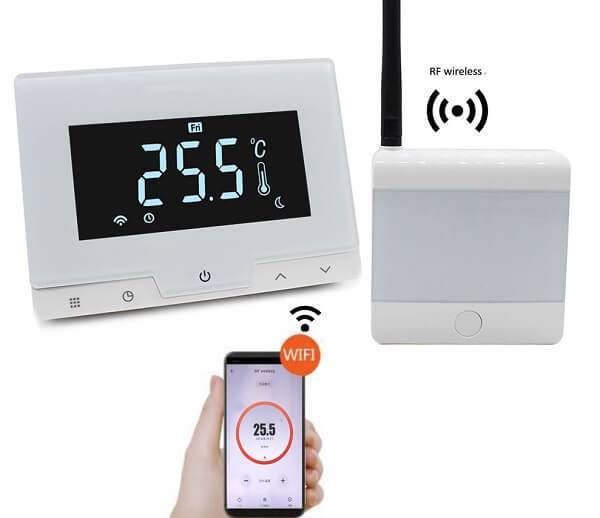

GSM и интернет в помощь. Регулируй температуру удаленно с помощью звонка, SMS или мобильного приложения
Встроенный GSM-модуль, осуществляющий дистанционное управление, подключается к внешним датчикам, давая возможность удаленно изменять режим работы котла.
Удаленный доступ может осуществляться в нескольких режимах:
При помощи смс-сообщений. Такой способ позволяет получать всю информацию о состоянии системы отопления и уровне температуры по смс-запросу. Также отправив SMS можно полностью задать параметры отопительной системы.
Управление GSM-модулем по звонку происходит в режиме тонального набора. Основное отличие от SMS-управления – невозможность получать сообщения о состоянии системы.
Управление с мобильного приложения. Благодаря обилию недорогих смартфонов и недорогому мобильному интернету этот вариант является сегодня самым распространенным.
Напольные, настенные и парапетные устройства: особенности
Традиционные котлы, которые устанавливают на полу, обладают большой мощностью и способны обогреть большие дома. Они громоздки, поэтому для их размещения нужна отдельная комнатка. Ее следует оборудовать вентиляцией и дымоходом. Труба должна возвышаться над крышей не меньше чем на 0,5 м, чтобы обеспечить хорошую тягу.
Напольный газовый котел
Если вам не нужно отапливать большое помещение, остановите выбор на другой модели котла, например, настенной. Такое устройство компактно, менее мощно, но не уступает напольным агрегатам по функциональности. Эти котлы управляются автоматикой, что позволяет устанавливать разный температурный режим для ночи и дня. Если по какой-то причине подача газа прекращена, котел самостоятельно отключится. Точно так же он возобновит работу, когда «голубое топливо» вновь побежит по трубам.
Настенный газовый котел
Срединную позицию между напольными и настенными устройствами занимают маломощные парапетные (бездымные) котлы. Их можно устанавливать даже под окном, лучше всего они подходят для небольших домиков. Для этих агрегатов не нужен традиционный дымоход, потому что продукты сгорания уходят через коаксиальный дымоход. Он представляет собой «трубу в трубе» и монтируется на наружной стене здания. В отличие от иных видов котлов, парапетные во время горения не используют кислород из комнаты, в которой расположены.
Выбор с учетом камеры сгорания
Котлы могут быть открытого или закрытого типа. Первый использует воздух непосредственно из помещения. В этом случае необходимо обустройство дымохода. Котлы с открытой или атмосферной камерой сгорания преимущественно устанавливаются в отдельных помещениях. Подобный вид используется в напольных установках мощностью более 35 кВт.
В закрытой камере сгорания для подачи воздуха и отвода дымовых газов применяется коаксиальный дымоход. Это устройство состоит из двух труб разного диаметра, первая вставляется во вторую. По одному каналу к горелке подводится воздух, по другому наружу выводятся продукту сгорания. Закрытый тип применяется, преимущественно, в настенных агрегатах.
Что из себя представляет терморегулятор для котла отопления
Так выглядит современный электронный комнатный термостат.
Для чего нужен и как применяется
Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:
- Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
- Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.
Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.
Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.
Существующие типы
Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.
1. Механические термостаты
Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.
Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.
2. Электромеханические
Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.
Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.
3. Электронные
Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.
Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.
Куда и где подключать провода на газовом котле?
Для подключения термостата от клеммной колодки котла к контактам Dry Contact вам нужно подвести два проводника.

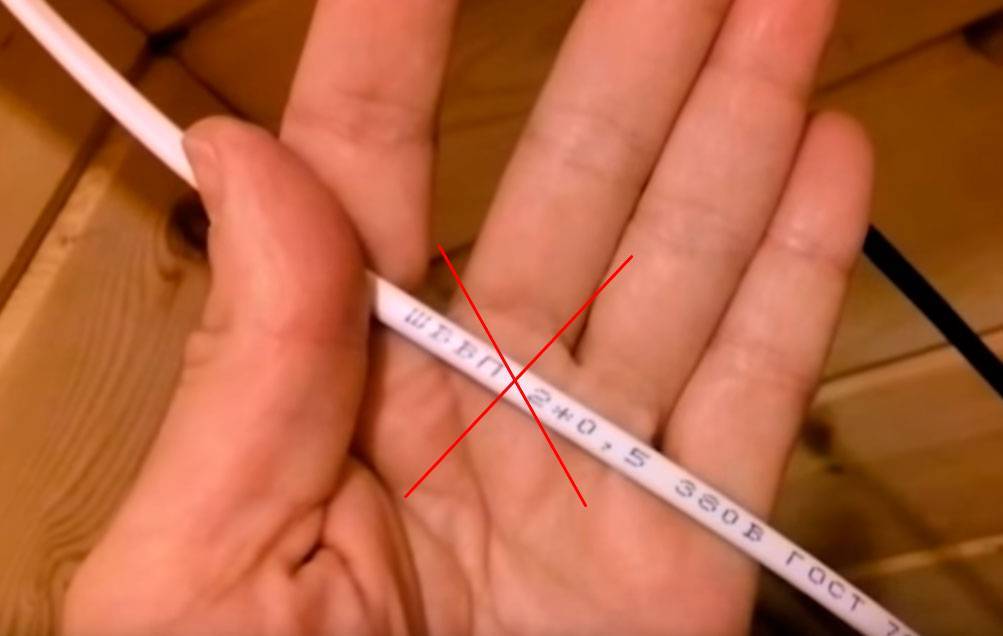

По инструкции рекомендуемое сечение медных жил – не менее 0,75мм2.
Длина кабеля до места установки термостата не должна превышать 50 метров.

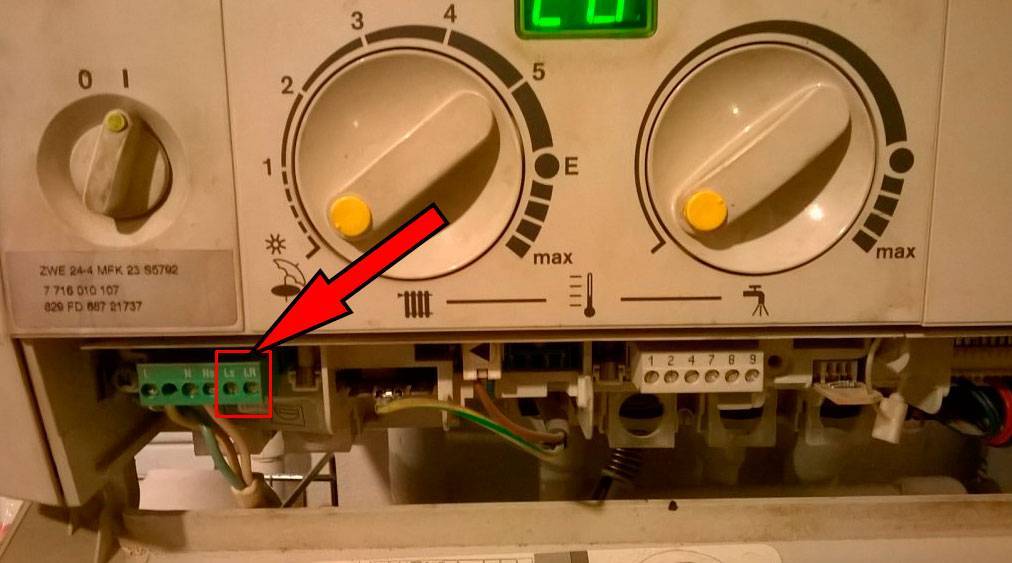

Необходимые клеммы на самом котле ищите в инструкции завода изготовителя, либо ориентируйтесь по надписям на колодках.
Данные клеммы чаще всего расположены с обратной стороны платы управления.
Однако иногда производители их выносят за пределы платы.
Еще некоторые монтажники при установке подключают сюда кабель и выводят его наружу, чтобы потребитель в дальнейшем не лез к плате и чего-нибудь там не напутал. Так как термостат еще не установлен, концы кабеля закорачивают.

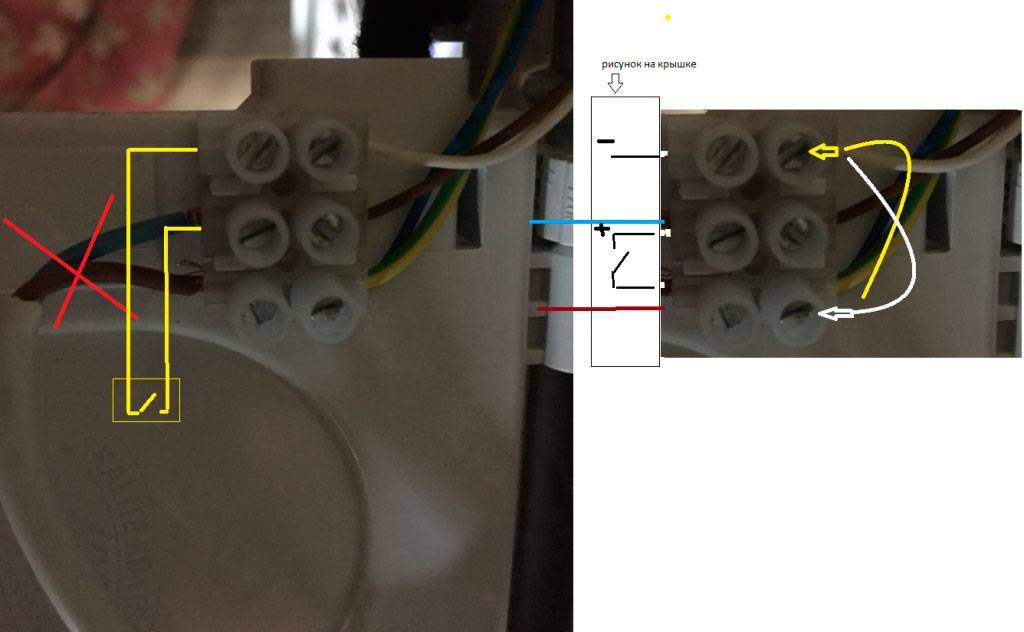

Кстати, с этой выносной колодкой будьте внимательны. Некоторые потребители сталкивались с проблемой заводского перепутывания проводов, как например у Protherm (Протерм).
В итоге все начинало работать как надо, только при обратном подключении.
Изначально между клеммами стоит перемычка. Если перемычку разорвать, то газовый котел просто-напросто перестанет работать.
При подключении термостата заводскую перемычку демонтируют и на ее место заводят кабель, проложенный до места установки терморегулятора. Самое главное никаких внутренних настроек на котле изменять не нужно.
Через эти контакты подается управляющий импульс низкого напряжения (обычно 24В).
У нас есть управляющее устройство (термостат) и ведомое (котел). Между ними по слаботочной линии постоянно происходит передача набора запросов-ответов.
Принцип работы здесь простой – замыкая сухой контакт, мы тем самым разрешаем работу котла, размыкая – прерываем передачу данных и запрещаем. Замыкание и размыкание происходит через реле термостата, в зависимости от выставленной температуры на устройстве и сравнения текущих показателей в комнате.
При срабатывании сначала отключается горелка, затем через определенный промежуток (время выбега насоса) и циркуляционный насос. Хотя в разных моделях алгоритм работы насоса может отличаться.
Не желательно, чтобы насос отключался сразу же после срабатывания термостата. В этом случае выставьте в меню выбег от 5 до 10 минут. Тогда вся система отопления будет остывать равномерно и промежутки времени срабатывания автоматики увеличатся.
На дорогих моделях, поддерживающих протокол OpenTherm, через выносной программатор можно управлять многими встроенными параметрами котла, а не только его включением-отключением.

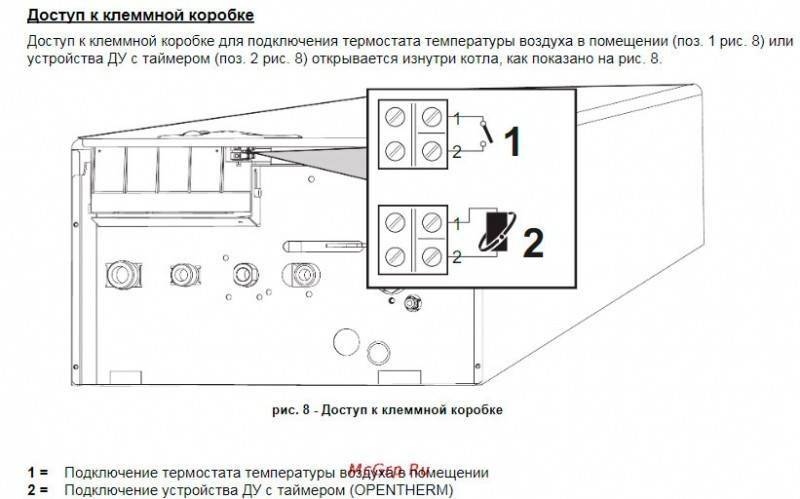

Вот наглядные примеры, куда подключать термостат для разных моделей котлов:
А что будет, если терморегулятор выйдет из строя? Как в этом случае поведет себя котел?
Все зависит от того, в каком положении останется сухой контакт. Если замкнут — ничего страшного не случится. Котел просто начнет работать по своей последней заданной программе.
Если разомкнут, то отопление не запустится и работать не будет.
Обратите внимание, что на работу горелки в режиме горячего водоснабжения термостат не влияет. На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла

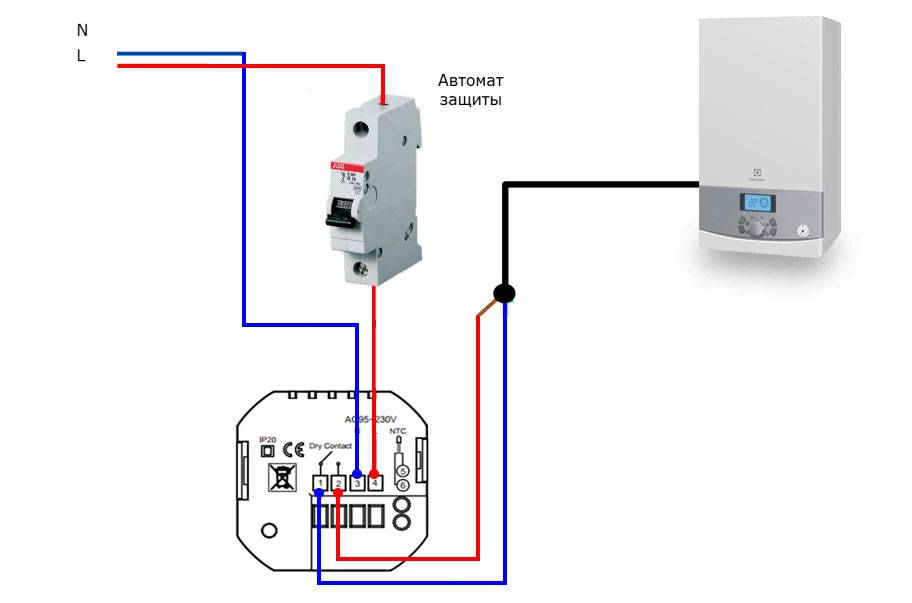

Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла
На контакты питания терморегулятора заводится напряжение 220V – фаза и ноль (L и N). Это можно сделать как от отдельной розетки или распредкоробки, так и взять их непосредственно с самого котла.
На регуляторе с сухими контактами без разницы, куда заводить фазу или ноль, а вот на моделях для эл.теплых полов это играет существенную роль в вопросе безопасности эксплуатации.
Так как при неправильном подключении разрываться будет только нулевой проводник, а фаза будет постоянно дежурить на кабеле обогрева.
Сколько стоит автоматика котла
Стоимость варьируется от нескольких тысяч рублей, до половины стоимости котла. На цену влияет несколько факторов:
- Страна производитель.
- Тип автоматики.
- Комплектация.
Отечественная автоматика в полной комплектации, включающей горелочное устройство, запальник и мультиблок управления, обойдется приблизительно в 5-6 тыс. руб. За эту сумму, можно приобрести комплект АПОК – 1, Искра, Вакула и т.п.
Итальянская автоматика управления на базе микропроцессора, будет стоить, начиная от 10 тыс. руб. и выше. Стоимость мультиблока, приблизительно на 1-2 тыс. руб. выше, чем у отечественного аналога.
Виды терморегуляторов
Принципиально разделить данные приборы можно на 2 группы:
- выносные терморегуляторы, подключаемые с помощью проводов;
- беспроводные комнатные термостаты для газовых котлов.
Приборы первого типа отличаются своей простотой и надежностью, а также невысокой стоимостью. Конструкцией предусмотрено постоянное поддержание одной температуры, установленной рукояткой на лицевой стороне изделия. Как правило, диапазон регулирования составляет от 10 до 30 ºС.
Разные производители предлагают модели с запиткой от внешней электрической сети, питанием от батарей либо напрямую от контроллера котельной установки. Главным недостатком терморегуляторов этого типа является то, что температуру воздуха можно задать лишь одну. Если потребуется ее изменить, то надо снова идти «крутить ручку». Кроме того, некоторые неудобства связаны с прокладкой проводов, поэтому ставить подобные устройства лучше при новом строительстве и монтаже системы отопления.
Установить несколько температур воздуха, что должны соблюдаться в разное время суток, можно на дисплее программируемого регулятора. Причем есть возможность задать программу на неделю вперед и таким способом полностью автоматизировать управление газовым котлом. В условиях, когда система отопления уже эксплуатируется, удобнее устанавливать программируемый беспроводной термостат, тогда детали интерьера не будут нарушены прокладкой проводов.
У подобных устройств имеется один недостаток, заслуживающий внимания, это ресурс батарей питания, за которыми надо следить и менять вовремя. В противном случае прибор отключится и газовый котел будет ориентироваться только на показания внутреннего датчика, нагревая теплоноситель до высокой температуры.
При установке беспроводных приборов подключение термостата к газовому котлу заключается в установке в помещении топочной блока – приемника сигнала и присоединении его к контроллеру либо газовому клапану отопителя. То есть, монтаж устройств не отнимет у вас много времени и средств, хотя само изделие будет стоить существенно дороже, нежели простой проводной термостат.
Ремонт первичного теплообменника
Обменник портится из-за некачественного теплоносителя или материалов из которых он изготовлен, а также других факторов. Давление, высокие температуры и их перепады приводят к трещинам, из-за чего элемент начинает работать менее мощно, и со временем ломается. Срок работы теплообменника удастся продлить, если подавать очищенную воду и не перегружать котел.
Устранить трещины будет сложнее, чем забитость. Теплообменник для этого паяют. Подбирают припой из того же материала, что и сам агрегат. Теплообменники котлов обычно изготавливают из меди, реже — из чугуна или стали. В состав добавляют алюминий, кремний, марганец, никель и цинк.
Дополнительные требования к припою:
- температура плавления не ниже 700 °C;
- достаточная вязкость;
- текучесть такая же, как у теплообменника.
Медноцинковые припои считают одними из лучших. Их используют для пайки большинства цветных металлов с более высокой температурой плавления, чем у самого вспомогательного материала. Для организма человека более безопасными являются припои с включениями кремния или олова – до полупроцента.
Меднофосфорных материалов лучше избегать, а если и паять ими обменники, то без нагрузки вроде ударов или виброударов. Удачно выбранный припой — половина дела.
Теплообменники паяют газовыми горелками и паяльными лампами. Перед пайкой нужное место очищают мелкозернистой наждачкой и протирают тряпкой с растворителем, а потом разогревают. Участок греют феном или слабой горелкой/паяльником. В этот момент главное — попасть в температурный коридор и учесть последующее охлаждение. Едва заметные повреждения находят по маленьким пятнам зеленоватого оттенка.
Перед прогревом сливают воду, а ее остатки удаляют компрессором или выдувают через гибкий шланг. Шланг фиксируют по резьбе, если он имеет накидную гайку и это позволяют конструктивные особенности. Если оставить воду, то она будет забирать часть тепловой энергии.
Припой предпочитают в виде проволоки или прутка: расплавленный конец при пайке хорошо погрузится во флюс, который налипнет на него. Если на сам обменник проволока ложится слишком прерывисто или рыхло — предварительный нагрев был слабым. После работы место пайки иногда покрывают термостойкой краской — для лучшей изоляции.
В следующие две недели пропаянный участок ежедневно проверяют на целостность. При первой выявленной протечке стоит обратиться к мастеру. Если она появилась в первые полмесяца, значит, пайка была некачественной.
Флюс подходит универсальный, а также паяльный флюс-гель. Избегайте канифоли, необычных вариантов вроде аспирина и прочего.
