Какие насосы бывают и как подобрать самый хороший
Все представленное на рынке оборудование можно разделить на следующие категории:
- Погружное. Используется при необходимости опустить оборудование прямо в воду. Такая система обеспечивает необходимым количеством воды, подаваемым под любым напором. Они бываю для скважин и для колодцев. Скваженные могут перекачивать жидкость с примесями и имеют высокую защиту от перегрева. Колодезные насосы погружать полностью в воду нельзя, но они сами отключаются при отсутствии воды.
- Поверхностные. Не устанавливаются на воду. В продаже представлены двумя типами: центробежные и вихревые. Вихревые характеризуются небольшой глубиной всасывания. Они обладают такими преимуществами, как компактность, стабильность, удобство, небольшая цена. У центробежных глубина всасывания жидкости составляет девять метров. Их преимуществом является автономность работы.
- Пакет SQE. Автоматизированная система, в конструкции которой есть мембранный бак, датчики для поддержания постоянного давления в системе.

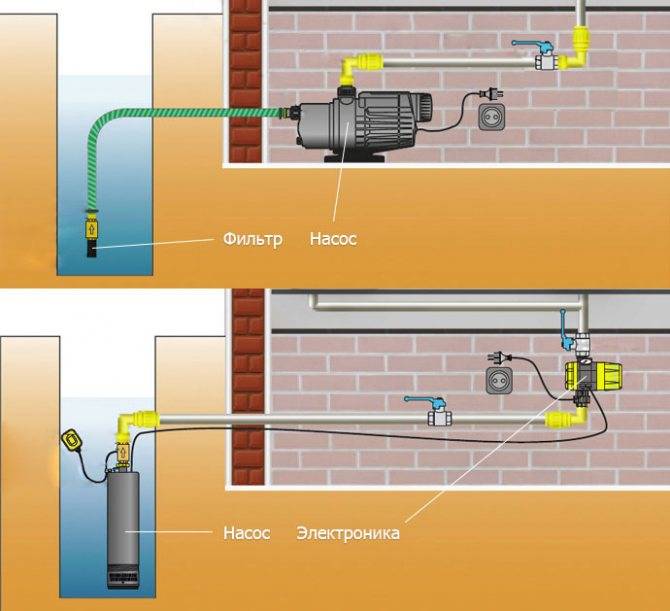

Плюсы и минусы насосов
У каждого типа насоса есть свои достоинства и недостатки.
Поверхностный
Если верить отзывам, то они пользуются большой популярностью, потому что их проще устанавливать. Такие конструкции могут находиться где угодно, вода забирается из колодца шлангом и накачивается способом откачивания воздуха. Примером может служить водяная станция для дома с центробежным насосом.
Агрегаты не находятся в воде, а значит, их можно легко заменить и отремонтировать. Насос может качать воду с глубины 7-9 метров. Их нельзя заглублять, потому что корпус не герметичен, и насос выходит из строя при попадании в него воды. Имея одинаковые технические характеристики с погружным, поверхностный стоит дешевле.
Но есть и минусы: у таких насосов меньше высота всасывания, и поэтому их надо устанавливать близко к колодцу и брать трубы большего диаметра (к примеру водопроводные полиэтиленовые трубы). Такой аппарат не может работать с высокой нагрузкой. Он не морозоустойчив, поэтому годится только для сезонной работы, он мало весит, его легко убрать при наступлении холодов. Работает он очень шумно.

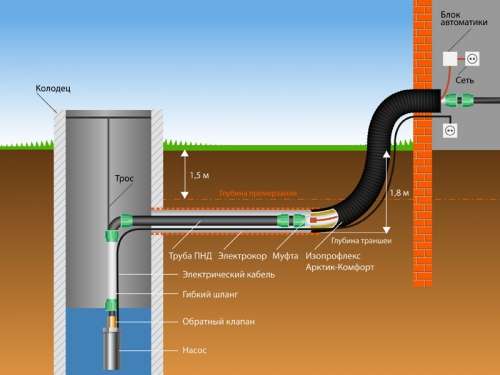

Погружной для водопровода
Погружной насос находится в воде, он не может работать на поверхности, потому что охлаждается водой и без неё может перегореть. Если уровень воды в колодце падает, насос автоматически отключается. При восстановлении уровня агрегат включается снова. Они могут поднимать воду с большой глубины, вплоть до 100 метров.
Их монтируют в колодце на специальных приспособлениях на расстоянии не меньше метра до дна колодца, иначе он может засосать песок и сломаться, чтобы это избежать, многие производители ставят фильтры. Еще один плюс такого насоса в том, что он может работать в колодце, где слишком много песка или иных примесей в воде.
Для нормального снабжения жилища и полноценного обеспечения хозяйственных нужд водой лучше выбрать погружную модель.
Отличие насосов по производительности
Производительность насоса – это объем воды, который он способен перекачать за определенное время. Тут важен и такой показатель, как напор воды: на какую высоту агрегат способен поднять воду. И первый, и второй показатели зависят от давления, а оно зависит от выбранной модели.
Расчет необходимой производительности насоса складывается из следующего:
- бытовые нужды (стиральные машины, туалет, краны и так далее);
- хозяйственные нужды (полив участка, мойка машины).
По общепринятым расчетам человек в сутки в среднем потребляет 200 литров воды. Нужно умножить количество человек на 200 и получить необходимое количество воды.
Можно рассчитать и это, умножив количество одновременно работающих приборов на 500 (каждый прибор потребляет примерно столько литров воды в час), получим требуемую мощность.
Выбирая модель по производительности, надо учесть и тот факт, что поверхностный насос тратит часть энергии на всасывание. Глубинный насос только на получение напора. Согласно отзывам, глубинный в любом случае имеет большую производительность, чем поверхностный.
Параметры подбора
Насосы для скважин легко отличить даже по внешнему виду. Они представляют собой вытянутый в длину цилиндр из нержавейки или пластика. Естественно, модели из нержавеющей стали дороже — сталь должна быть высокого качества (обычно это пищевая AISI304). Насосы в пластиковом корпусе намного дешевле. Хоть их делают из особого ударопрочного пластика, с ними обращаться надо аккуратно — ударные нагрузки он все-таки не очень хорошо переносит. Все остальные параметры придется подбирать.
Краткие технические характеристики насоса для скважины
Расход воды и производительность насоса
Чтобы вода в доме или на даче была с достаточным напором, необходимо оборудование, которое может доставить требуемый объем жидкости. Этот параметр называется производительностью насоса, измеряется в литрах или миллилитрах (граммах) в единицу времени:
- мл/с — миллилитры в секунду;
- л/мин — литры в минуту;
- л/ч или куб/ч (м3/ч) — литры или кубометры в час (один кубометр равен 1000 литров).
Скважинные насосы могут поднимать от 20 литров/мин до 200 литров/мин. Чем более производительный агрегат, тем больше потребляемая мощность и выше цена. Потому этот параметр выбираем с разумным запасом.
Один из ключевых параметров подбора скважинного насоса — производительность
Считается необходимое количество воды двумя методами. Первый учитывает количество проживающих людей и общий расход. Если живут в доме четыре человека, то расход воды в сутки будет по нормам 800 литров (по 200 л/чел). Если из скважины будет не только водоснабжение, но и полив, то необходимо добавить еще некоторое количество влаги. Общую сумму делим на 12 (не на 24 часа, потому что ночью водопроводом пользуемся по минимуму). Получаем сколько будем в среднем расходовать в час. Разделив его на 60, получаем требуемую производительность насоса.
Например, на семью из четырех человек и полив небольшого огорода уходит 1500 литров в сутки. Делим на 12, получаем 125 литров/час. В минуту это будет 2,08 л/мин. Если у вас часто бывают гости, воды может потребоваться немного больше, так что расход можем увеличить примерно на 20%. Тогда нужно будет искать насос с производительностью около 2,2-2,3 литра в минуту.
Высота подъема (напор)
Подбирая насос для скважины, вы неминуемо будете изучать технические характеристики. Там есть такие параметры как высота подъема и глубина погружения. Высота подъема — называется еще напор — расчетная величина. Она учитывает глубину, с которой насос будет качать воду, высоту, на которую ее надо поднять в доме, протяженность горизонтального участка и сопротивление труб. Рассчитывается по формуле:
Формула расчета напора насоса
Пример расчета требуемого напора. Пусть надо будет поднимать воду с глубины (место установки насоса) 35 метров. Горизонтальный участок составляет 25 метров, что приравнивается к 2,5 метрам подъема. Дом двухэтажный, наивысшая точка — душ на втором этаже на высоте 4,5 м. Теперь считаем: 35 м + 2,5 м + 4,5 м = 42 м. Эту цифру умножаем на поправочный коэффициент: 42 * 1,1 5 = 48,3 м. То есть, минимальный напор или высота подъема — 50 метров.
Если в системе водоснабжения дома присутствует гидроаккумулятор, в расчет берется не расстояние до высшей точки, а его сопротивление. Оно зависит от давления в емкости. Одна атмосфера приравнивается 10 метрам напора. То есть, если в ГА давление 2 атм, при расчете вместо высоты дома подставляете 20 м.
Глубина погружения
Еще один важный параметр в технических характеристиках — глубина погружения. Это величина, с которой насос может выкачать воду. Она изменяется от 8-10 м для совсем маломощных моделей до 200 м и больше. То есть выбирая насос для скважины, вам надо смотреть сразу на обе характеристики.
Для разных скважин глубина погружения разная
Как же определить, насколько глубоко надо опускать насос? Эта цифра должна стоять в паспорте на скважину. Она зависит от общей глубины скважины, ееразмера (диаметра) и дебита (скорости с которой прибывает вода). В общем случае рекомендации такие: насос должен находится ниже зеркала воды не менее чем на 15-20 метров, но лучше еще ниже. При включении насоса уровень жидкости снижается на 3-8 метров. Оставшееся над ним количество и выкачивается. Если насос очень производительный, он качает быстро, опускать его надо ниже, иначе он будет часто отключаться из-за отсутствия воды.
Диаметр скважины
Немаловажную роль в подборе оборудования играет диаметр скважины. Большая часть бытовых скважинных насосов имеет размеры от 70 мм до 102 мм. Вообще это параметр принято измерять в дюймах. Если так, то проще всего найти трех и четырех дюймовые экземпляры. Остальные поставляются на заказ.
Насос для скважины должен помещаться в обсадную трубу
Достоинства погружных насосов
автоматический режим включения и выключения
- работают бесшумно, что позволяет устанавливать оборудование близко к дому;
- глубина откачки – до 30 м, что гораздо больше, чем у поверхностных или полупогружных моделей;
- охлаждение за счет воды, в которой глубинный насос для колодца находится постоянно;
- есть возможность установить в труднодоступных местах.
Погружные насосы для колодцев способны перекачивать грязную воду с примесями песка и камней, что тоже важно, когда необходимо осушить фундамент под застройку или не обустроенную скважину. Насосы погружные гораздо удобнее поверхностных, так как для их конструкции не имеет значения уровень воды в колодце
Погружной агрегат постоянно находится в воде, поэтому запускать его проще – не нужно каждый раз делать заливку, после включения он сразу начинает работать
Насосы погружные гораздо удобнее поверхностных, так как для их конструкции не имеет значения уровень воды в колодце. Погружной агрегат постоянно находится в воде, поэтому запускать его проще – не нужно каждый раз делать заливку, после включения он сразу начинает работать.
Защита от сухого хода – главное достоинство погружного оборудования. Это обеспечивает длительную эксплуатацию прибора, детали которого без воды могут пострадать и быстрее выйти со строя. Система оснащена специальным поплавком, на который установлен датчик, срабатывающий при падении уровня воды ниже определенной глубины.
Практически все насосы оснащены системой фильтров, которые защищают внутренности прибора от попадания крупных частиц. Устройства погружного типа универсальны – их с одинаковым успехом можно использовать для подачи питьевой воды и для технических целей.

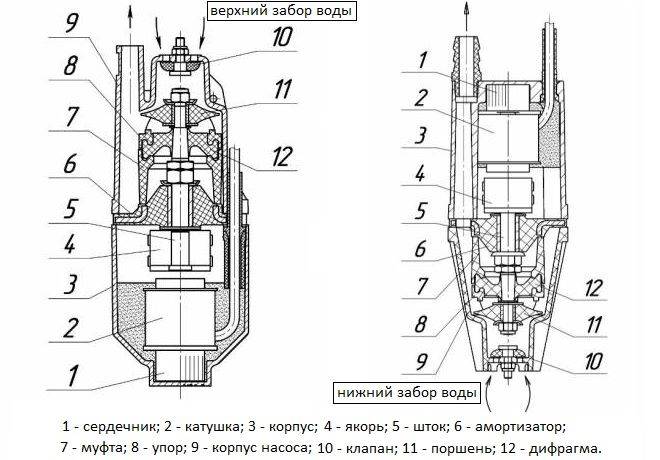

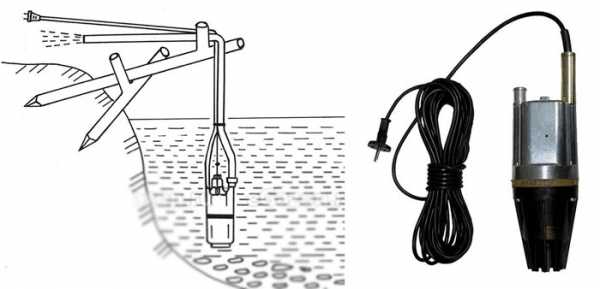

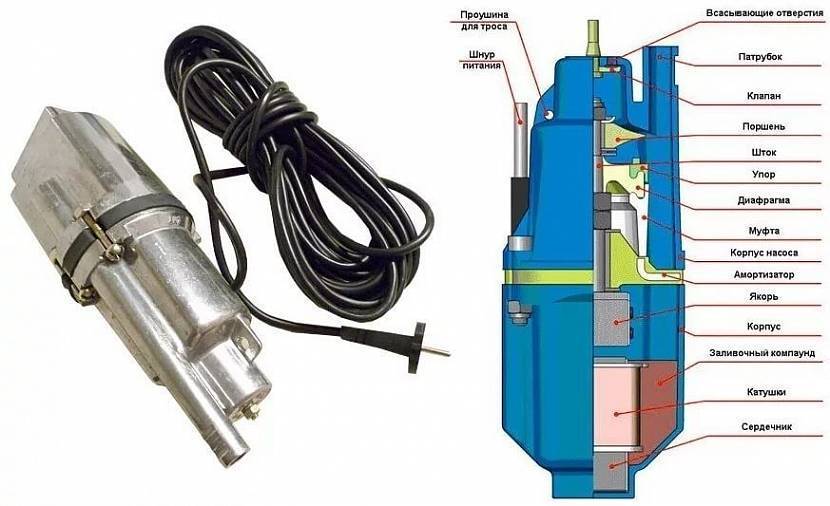

Преимущества вибрационных насосов
Положительными сторонами погружных насосов являются:
- Надежность. Конструкция не содержит подшипников и деталей с высокой подвижностью, поэтому не нуждается в смазывании и техобслуживании.
- Неприхотливость. Данный тип насосов приспособлен для работы при любых температурных режимах, а также в щелочной и соленой воде.
Также можно отметить простоту ремонта и долгий срок службы. Но данные преимущества зависят от многих параметров и не являются чертой исключительно вибрационных насосов.

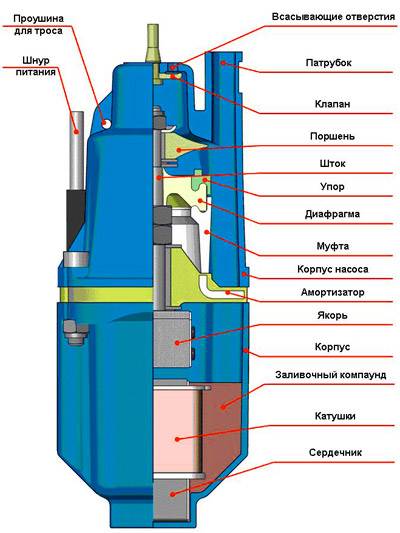

Простой механизм обеспечивает высокую надежность и неприхотливость к условиям работыИсточник stroypay.ru
Виды самовсасывающих насосов
Как говорилось выше: самовсасывающие насосы делятся на центробежные и вихревые модели. Кроме того, существуют насосы со встроенным эжектором, агрегаты с выносным эжектором и модели без эжектора.
Причем все варианты конструкции насосов функционируют по-разному, эксплуатируя основной принцип работы с разной эффективностью. Поэтому далее мы разберем принципы работы каждой разновидности самовсасывающего агрегата.
Устройство самовсасывающего центробежного насоса
Центробежный насос состоит из двигателя, корпуса-улитки и крыльчатки (диска или цилиндра с лопастями), закрепленной в полости корпуса на валу двигателя.
Самовсасывающий центробежный насос: 1- воздух, 2- смесь, 3- разделение, 4- вода
В верхней части корпуса имеется выпускное отверстие, оно расположено над крыльчаткой. В торцевой части корпуса имеется впускное отверстие – оно расположено напротив оси (вала) крыльчатки.
При вращении крыльчатки (от вала двигателя) центробежная сила создает разрежение в торцевой части корпуса (где расположено впускное отверстие), одновременно генерируя напорное усилие в верхней части корпуса (где расположено выпускное отверстие). В итоге, воду засасывает в корпус (по шлангу, закрепленному на впускном патрубке) и выталкивает из него (по шлангу, закрепленному на впускном патрубке).
Причем центробежные насосы можно включать лишь при условии полного заполнения водой внутренней полости корпуса-улитки. Крыльчатка не может создать всасывающее усилие из воздуха. И это самый большой недостаток таких насосов.
Принцип работы самовсасывающего вихревого насоса
Вихревые агрегаты лишены такого недостатка. Они оперируют не только водой, но и водно-газовой смесью, а при необходимости они могут сгенерировать всасывающее усилие даже на основе воздуха.
Принцип работы самовсасывающего вихревого насоса
Подобная возможность объясняется особой конструкцией корпуса и заменой крыльчатки импеллером (рабочее колесо, качающее воздух во внутреннее пространство «улитки»). Там воздух смешивается с предварительно залитой в корпус водой и выходит сквозь отводящий трубопровод.
Причем в процессе «выхода» воздуха наблюдается эффект рециркуляции жидкости в камере, а сам проход газообразной среды сквозь плотную жидкость провоцирует зарождение разряжения во всасывающей трубе, которая «затягивает» воду в рабочую камеру насоса. Ну а после заполнения камеры вихревой агрегат начинает функционировать по схеме циркуляционного насоса.
Самовсасывающие насосы с эжектором
Самовсасывающие насосы с эжектором
Эжектор работает по тому же принципу, что и вихревой насос. То есть, в прямоточный корпус устройства вводится тонкая трубочка, по которой подается поток с высокой плотностью и скоростью, а на выходе из трубки этот поток провоцирует зарождение области разрежения у выхода из корпуса эжектора. В итоге, на входе в корпус возникает всасывающее усилие.Оборудовав таким агрегатом насос или всасывающий шланг, можно увеличить глубину обслуживания скважины. После чего стандартные насосы начинают «доставать» воду не с «паспортных» 8-10 метров, а с отметки 15-20, а то и 25-30 метров.
Правда, при этом возрастает уровень шума и падает производительность самого насоса.
Причем насосы с выносным эжектором практически не шумят. Поэтому последняя мера для них неактуальна.

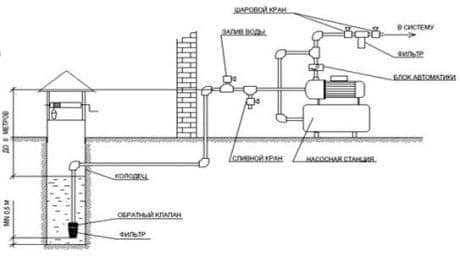

С гидроаккумулятором или без
При организации водоснабжения из колодца многие воду от насоса закачивают в гидроаккумулятор (накопительный бак), а оттуда она уже подается на точки водоразбора — краны, технику. Ставят такой накопитель на чердаке. Нужен он чтобы решить сразу две проблемы:
- Увеличить срок службы насоса. Если система водоснабжения построена без гидроаккумулятора, насос включается всякий раз, как в доме открывается кран, срабатывает бытовая техника, которой необходима вода. Часто такие включения — всего на секунду-две, а каждый пуск — минус к сроку службы. Если же есть накопительная емкость, то небольшой расход идет из нее. Уровень воды контролируется поплавковым механизмом. Он включает насос только после того как уровень воды в баке достигнет критической отметки (задается при монтаже).
Увеличить срок службы всей системы водоснабжения, включая подключенную к ней бытовую технику. Дело в том, что каждое включение насоса — гидроудар. Так как за сутки количество включений исчисляется сотнями, то срок службы оборудования в системе значительно сокращается. При наличии гидроаккумулятора, все гидроудары от внутренней разводки и бытовых приборов отсечены — они гасятся толщей воды в накопителе.
Так что накопительная емкость в водопроводе — полезная штука. Какого объема должен быть гидроаккумулятор? Зависит от расхода (как считать расскажем ниже), ставят и на 25 литров, и на 150 литров, но, чем больше запас, тем лучше — реже насос будет включаться. Как дополнительный бонус установки накопительного резервуара — некоторый запас воды на случай пропадания электричества.
Виды водяных скважин
Специалисты по гидрологии и бурению различают три основных водоносных пласта:
- верховодка;
- песчаный;
- известковый.
Для использования воды из поверхностных водоносных слоев, залегающих на глубине от 3 до 10 метров, скважины не бурят. В этом случае достаточно выкопать котлован с целью обустройства абиссинского колодца. Вода здесь в большинстве случаев техническая, что годится лишь для полива и некоторых хозяйственных нужд.
Самая лучшая вода залегает глубоко, от 30 до 150 метров. Позволить себе скважину на известняк (артезианскую) позволит себе не каждый. Дело не только в дороговизне сооружения, но и в необходимости согласования устройства такого сооружения с государственными структурами (артезианская вода считается полезным ископаемым со всеми вытекающими).
Условия, при которых предстоит работать насосу
Покупая насос, надо определиться с условиями его эксплуатации. Если агрегат будет приобретаться с целью добычи только питьевой воды, то можно покупать обычную модель со средней мощностью и меньшим уровнем потребляемой электроэнергии. Если же насос нужен для бытового обслуживания и для поливки огорода, то остановить свой выбор следует на мощных моделях, которые могут работать с загрязненной водой.
Также надо учитывать, в какое время года будет работать насос. Если аппарат покупается с расчетом работы круглый год, то необходимо заранее продумать место его нахождения, во избежание поломок от неблагоприятных погодных условий. Если же приобретать продукт только для летнего сезона, то такие насосы будут более чувствительны к качеству воды и температуре воздуха.
Популярные бренды
Владельцы дачных участков и загородных домов с автономным водоснабжением из неглубокой скважины или колодца часто предпочитают поверхностные насосы погружным из-за простоты их обслуживания. Поэтому им небезынтересно будет узнать, какие самовсасывающие модели насосов заслужили хорошую репутацию своей надежностью, долговечностью и эксплуатационными характеристиками.
Начнем с отечественных марок:
Калибр НБЦ – это один из самых недорогих агрегатов в ряду самовсасывающих насосов, отличающийся при этом внушительными характеристиками: он способен давать до 80 литров воды в минуту, качая её с девятиметровой глубины. Есть модели со встроенным эжектором и без него. Но именно это оборудование подтверждает правило: скупой платит дважды. По отзывам владельцев, средний срок его службы всего три года.
Калибр НБЦ – S80
Насосы самовсасывающие ОНЦс могут использоваться как в пищевой промышленности для откачки жидкостей из цистерн, так и в системе водоснабжения загородного дома из источника с динамическим уровнем воды не более 8 метров. В зависимости от модели, могут создавать напор от 15 до 55 метров и подавать от 3 до 80 кубометров воды в час. Но мобильными их назвать трудно, так как вес самой малогабаритной модели составляет 20 кг.
ОНЦс 6,3/30К-2,2/2
Пока российские потребители, ценящие надежность, долговечность и качество водоподъемного оборудования, предпочитают покупать насосы европейских производителей. К самым популярным маркам можно отнести:
Wilo (см. Насосы Wilo: технические характеристики) – насосное оборудование известной немецкой компании. Длительный срок эксплуатации ему обеспечивает качественная сборка, использование высокопрочных и устойчивых к коррозии материалов, а также оснащенность автоматикой, защищающей насосы от перегрева и работы на холостом ходу. При этом среди большого ассортимента самовсасывающих агрегатов можно найти и весьма недорогие бытовые модели, и установки для коммунального и промышленного применения. Например, цена представленного ниже агрегата всего около 10 тысяч рублей, и прослужит он не менее 10 лет.
WILO JET WJ 202 с максимальной подачей до 4,5 м3/ч
Насосы Grundfos серии JP представлены несколькими моделями разной мощности и предназначены для обустройства поливочных и водопроводных бытовых систем. Основные рабочие детали изготавливаются из нержавейщей стали и прочных современных композитных материалов. Глубина их всасывания 8 метров, создаваемый напор достигает 50 метров, максимальная производительность 5 м3/ч. Стоимость выше, чем у аналогичных моделей Вило (18-25 тысяч рублей), но и гарантированный срок службы 15 лет.
Одноступенчатый самовсасывающий центробежный насос JP от Grundfos
Корпуса итальянских насосов Pedrollo серии JSWm изготавливаются из чугуна с антикоррозийным покрытием, а вал и крыльчатка из нержавеющей стали, хотя по заказу рабочее колесо может быть сделано и из технополимеров. Устойчивые к коррозии материалы обеспечивают долгую и надежную работу устройств этой марки, позволяя им работать в длительном режиме без технических перерывов. Высота всасывания эжекторных насосов составляет 9 метров, максимальный напор в зависимости от модели 35-48 метров, производительность до 60 м3/ч. Инструкция допускает их использование не только в источниках с чистой водой, но и в открытых водоемах. Цена оборудования довольно высока и составляет в среднем 25 тысяч рублей.
Самовсасывающий эжекторный насос Педролло
Другой итальянский бренд Calpeda известен чуть менее остальных, но и его насосы находят все больше поклонников на отечественном рынке. В первую очередь это касается агрегатов серий МХ и MG, обладающих максимальной для самовсасывающих насосов глубиной подачи, достигающей 9,5-10 метров. А устройства серии Calpeda А с открытым рабочим колесом могут перекачивать даже загрязненную воду с нерастворенными примесями диаметром до 10 мм. Они применяются для откачки воды из бассейнов, канав, затопленных помещений, используются как в быту, так и в сельском и коммунальном хозяйстве. Стоимость – от 16 тысяч рублей.
Универсальный агрегат Calpeda MXH
Для какой скважины какой насос нужен
При этом берут во внимание следующие показатели:
- Статический уровень. Под этим определением понимают расстояние от поверхности земли до уровня постоянного зеркала воды, находящегося в скважине.
- Динамический уровень. Этим термином называют расстояние от поверхности земли до минимального показателя воды в скважине.
- Дебит. Объем воды, который можно извлечь из данной скважины за принятую единицу времени.
- Глубина скважины до отметки основания дна.
- Диаметр обсадной трубы.
Получить такие характеристики можно 2 способами:
- На основе документации. Если скважину бурит специализированная компания, то по завершении работ владельцу выдают технический паспорт. В него внесены все важные характеристики.
- Опытным путем с помощью измерений. Такой подход необходим в случае самостоятельного бурения скважины или длительного неиспользования скважины.
Учет характеристик скважины
Для замера глубины скважины до зеркала воды, вам понадобиться верёвка и груз.
Для этого потребуется:
- длинная веревка (длина должна быть соизмерима с глубиной скважины);
- груз в форме цилиндра или конуса без дна (его привязывают к одному концу веревки);
- рулетка.
Замер статического уровня
За это время уровень жидкости должен достичь максимального. После этого груз начинают опускать на веревке до характерного хлопка.
Такой звук сигнализирует о том, что груз достиг поверхности воды. На бечевке делают отметку на уровне земли. Веревку полностью извлекают и замеряют расстояние от отметки до груза. Этот показатель является статическим уровнем.
Замер динамического уровня
Сначала в нее опускают насос скважинный погружной, после чего начинают откачивать воду. Сначала уровень жидкости при откачивании будет уменьшаться, поэтому насос придется периодически опускать ниже. Как только вода перестала убывать, считают, что минимум достигнут. Уровень воды определяют с помощью веревки и груза аналогичным способом.
Разность между статическим и динамическим уровнями является производительностью скважины
Этот показатель важно учитывать при выборе насоса. Если разница между уровнями небольшая, это свидетельствует о том, что столб воды быстро восполняется
При высокой производительности можно использовать мощные насосы. Некоторые артезианские скважины не имеют разницы между статическим и динамическим уровнями воды.
Определение дебита
Для определения дебита скважины потребуется:
- насос;
- таймер;
- большая емкость для воды из скважины (бак, бочка, ванна) – единственное требование заключается в том, чтобы знать объем данного резервуара.
В первую очередь надо выкачать воду из скважины. Для этого насос помещают как можно глубже. Сигналом отсутствия жидкости станет хлюпающий звук. После этого нужно дождаться восполнения уровня. Скорость этого процесса можно засечь с помощью таймера. Как только статический уровень восстановится, воду снова откачивают, но уже в емкость. Определить дебит можно, разделив количество полученных литров воды на минуты.
Насос в скважину по диаметру должен быть несколько меньше диаметра обсадной трубы. Это необходимо для обеспечения доступа к прибору при поломках и регулярном обслуживании.
Разбор нюансов
Учитывать только технические показатели скважины можно в тех случаях, когда бурение выполняли профессиональные работники. По статистике, скважины, пробуренные кустарным способом, склонны к быстрому запесочиванию и заливанию.
Загрязнение оборудования приводит к его поломкам. Чтобы предотвратить это, для таких скважин лучше приобретать специальный насос, предусмотренный для работы в сложных условиях.
Еще один важный критерий, по которому выбирают типы скважинных насосов, – ежедневный объем потребления воды. Средний показатель для семьи из 3-4 человек составляет 60-70 л. Если вода необходима также для полива огорода и кормления скота, то средний показатель увеличивается.
