Назначение автомата защиты
Основная задача автоматического выключателя — защитить проводку от перегрева и изоляцию от плавления. И делает он это путем отключения электропитания в те моменты, когда проводник нагревается до критических температур из-за подключения нагрузки чрезмерно большой мощности. Вторая задача пакетника — отключение линии при токах КЗ (короткого замыкания). Цель та же — сберечь проводку от разрушения.
Выбор автоматического выключателя начинается с определения количества отключаемых проводов
Своевременное отключение питания при проблемах очень важно, так как предотвращает порчу проводки и пожар. Потому выбор автомата защиты — ответственная задача. Выбирать надо по правилам, а не по принципу «чтобы реже отключалось»
Этот способ может привести к пожару. Вообще, выбор автомата защиты проводят по трем параметрам:
Выбирать надо по правилам, а не по принципу «чтобы реже отключалось». Этот способ может привести к пожару. Вообще, выбор автомата защиты проводят по трем параметрам:
- номинал;
- отключающая способность (ток отсечки);
- тип электромагнитного расщепителя (время-токовая характеристика).
Каждый параметр важен и подбирается в зависимости от нагрузки, подключенной к конкретной линии, расположению электропроводки относительно распределительных подстанций.
Выбор сечения провода исходя из количества потребителей
О чем еще хотелось сказать, так это о том, что лучше использовать несколько независимых линий питания для каждого из помещений в комнате или квартире. Тем самым вы не будете применять провод с сечением 10 мм 2 для всей квартиры, проброшенный во все комнаты, от которого идут отводы.
Такой провод будет приходить на вводный автомат, а затем от него, в соответствии с мощностью потребляемой нагрузки будут разведены выбранные сечения проводов, для каждого из помещений.

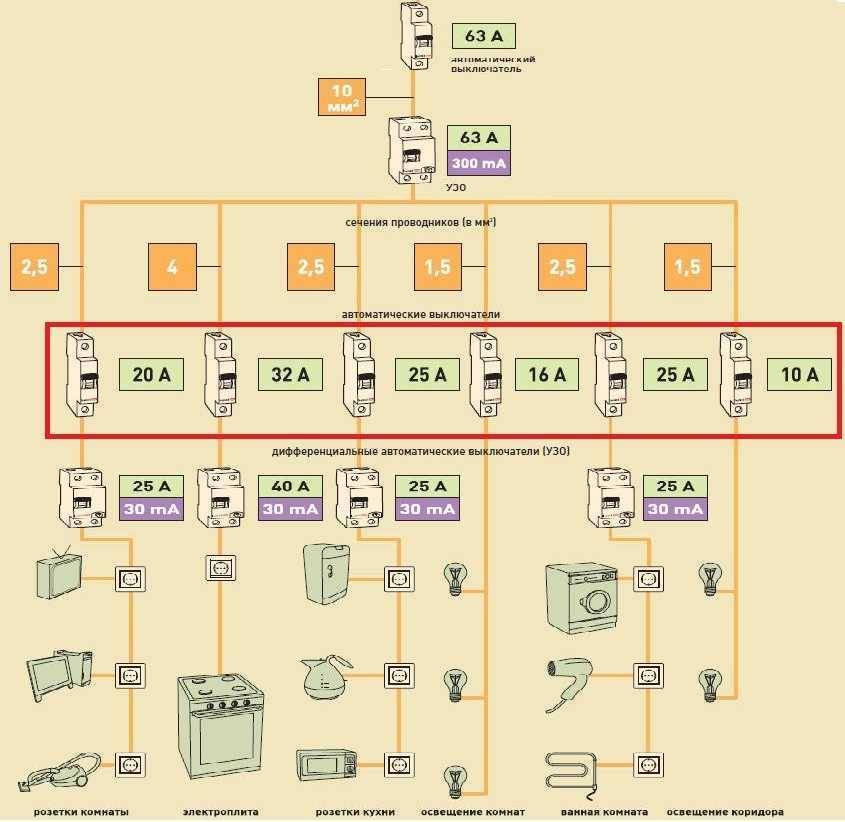

Типовая принципиальная схема электропроводки для квартиры или дома с электрической плитой (с указанием сечения кабеля для электроприборов)
Для чего служит автомат
В цепи электропитания автомат ставят для предупреждения возгорания проводки. Любая проводка рассчитана на прохождение какого-то определенного тока. Если пропускаемый ток превышает номинальное значение, провод начинает слишком сильно греться. Если такая ситуация сохраняется долгий промежуток времени, начинает плавиться проводка, что приводит к короткому замыканию и возгоранию. Автомат защиты ставят чтобы предотвратить эту ситуацию.
Пакетник или автомат защиты необходим для предотвращения перегрева проводников и отключения в случае КЗ
Вторая задача автомата защиты — при возникновении тока короткого замыкания (КЗ) отключить питание. При замыкании токи в цепи возрастают многократно и могут достигать тысяч ампер. Чтобы они не разрушили проводку и не повредили аппаратуру, включенную в линию, автомат защиты должен отключить питание как можно быстрее — как только ток превысит определенный предел.
Чтобы защитный автоматический выключатель исправно выполнял свои функции, необходимо правильно сделать выбор автомата по всем параметрам. Их не так много — всего три, но с каждой надо разбираться.
Почему отключается автомат
Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.
- Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
- Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
- Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.
- Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
- Брак устройств защиты.
- Испортилась сама стиральная машина.
Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.
О подключении стиральной машины к УЗО смотрите далее.
Какой автомат подойдет на 15 кВт
Назначение трехфазного автомата – защита от перегрузок
Назначение 3-фазного автомата – защита от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети с напряжением 380 В, то есть на ввод понадобится прибор на 25А. При выборе нужно учитывать, что в условиях коротких замыканий сила тока повышается и может стать причиной возгорания электропроводки.
Подбирая модель автомата на 15 кВт для трехфазной нагрузки, понадобится учесть параметры допустимого напряжения и тока при коротком замыкании. Стоит ориентироваться на вычисленные показатели тока кабеля с минимальным сечением, который защищает выключатель и номинальный ток приемника.
При расчетах вводного коммутационного автомата по параметрам мощности в сети 380 В учитывают:
- электрическую мощность – фактическую и добавочную;
- интенсивность загрузки кабеля;
- наличие свободной мощности в проектном показателе жилого дома;
- удаленность хозяйственных построек и нежилых помещений от точки ввода кабеля.
Выбор автоматического выключателя по току
Почему автоматические выключатели необходимо выбрать по току. Это тот основной параметр, который напрямую влияет на безопасность кабельной линии. А автоматический выключатель создан только для того, чтобы защитить именно кабель от его разрушения.
Мы с вами понимаем, что при превышении в цепи силы тока, на которую рассчитан по сечению кабель: он будет нагреваться. Чем чаше и сильнее это будет происходить, тем быстрее разрушится его изоляция. Нам этого точно ненужно.
Итак, первая характеристика:
#1 — Номинальный ток
Основная характеристика по какой необходимо выбирать автоматический выключатель — номинальный ток.
Что означает ток номинальный? При номинальном токе автомат может бесконечно долго работать без отключения. Это его штатный режим работы.
Для защиты кабеля дома от перегрузки автоматический выключатель имеет в своей конструкции электромагнитный и тепловой расцепитель. От того как они сработают отвечают время токовые характеристики:
#2 — Что означают время токовые характеристики автоматических выключателей?
Электромагнитный расцепитель срабатывает, когда номинальный ток превышен в несколько раз и отключает цепь практически моментально.
Электромагнитный расцепитель — это по своей сути электромагнит, который притянет рычаг автоматического выключателя при прохождении через него очень большого тока и защитит кабель от короткого замыкания.
А, что произойдет если ток превышен, но ненамного?
В этом случае сработает тепловой расцепитель. При повышении силы тока будет происходить нагрев, чем больше будет превышен ток тем быстрее сработает тепловой расцепитель.
Обзор брендов
Итак, для начала вкратце расскажем об основных производителях автоматических выключателей. Что касается зарубежных брендов, наиболее известными считаются:
- ABB. Шведско-швейцарская компания, которая по праву считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Как Вы понимаете, за такую зарубежную продукцию придется отдать больше денег, нежели за отечественную модель. В то же время разница в цене небольшая, поэтому для дома и квартиры рекомендуем покупать автоматы от производителя АББ.
- Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.
Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.
- General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.
- Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.
- Moeller. Немецкая фирма, удачно конкурирующая с таким мировым гигантом, как ABB. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.
Среди отечественных производителей автоматов, лучшее качество у таких брендов, как:
- КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.
- IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время АВ гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России и Украины, что связано с низкой стоимостью автоматики данного производителя.
- Контактор. Завод принадлежит фирме Легранд, поэтом качество продукции на порядок выше, чем у остальных отечественных брендов. В то же время стоимость автоматов «Контактор» примерно такая же, как и у продукции стран евросоюза, поэтому, как нам кажется, лучше уже купить проверенную автоматику и быть уверенным в ее надежности.
- DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.
Также хотелось бы сказать несколько слов о продукции из Китая. Китайские автоматические выключатели EKF electrotechnica, прямым конкурентами которых являются автоматы IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.
Как рассчитать номинал автоматического выключателя
Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.
cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой)
Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.
Формулы и пояснения:
- P = S * cos ϕ;
- Q = S * sin ϕ;
- S = P/ cos ϕ;
- ϕ – угол между векторами P и S (фазовый сдвиг).
Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).
Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.
В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):
- А – 30% (20-30);
- B – 200% (4-5);
- C – 5 раз (1,5);
- D – 10 раз (0,4).
Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.
Измерение напряжения мультиметром
Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.
Вычислить силу тока можно следующим образом:
- P/U – постоянные источники питания, резистивные нагрузки;
- P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
- P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.
Выбор сечения жил
Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.
Предельное значение номинала определяют по формуле Iном ≤ Iпр/1,45, где Iпр – допустимый в длительном режиме ток для определенной проводки. Если планируется монтаж сети, действуют следующим образом:
- уточняют схему подключения потребителей;
- собирают паспортные данные техники, измеряют напряжение;
- по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
- для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
- определяют кабельную продукцию с подходящим сечением проводника.
Если сети установлены в штробах и закрыты штукатуркой, разборка слишком затруднена. В этом случае применяют подбор автомата по сечению кабеля. Начинают с оценки нагрузочных способностей имеющихся линий. Полученный результат используют для оценки подходящих моделей защитных устройств. Далее распределяют потребителей по группам с учетом суммарной мощности (совместного использования).
Пример выбора номинала автомата для каждой линии
Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.
Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.
Степень защиты корпуса
Степень защиты корпус есть в характеристиках. Она обозначается латинскими буквами IP и двумя цифрами. Первая цифра показывает, насколько устройство защищено от проникновения пыли и посторонних предметов. Самая низшая защита (отсутствует) — 0, самый высокий уровень — 6 (полная защита от долговременного воздействия). Вторая цифра отображает защищенность от воздействия влаги. Без защиты — 0, может некоторое время находится в воде — 8. Расшифровка цифр дана в таблице.
IP степени защиты и их расшифровка
Если электрический щиток установлен в квартире, в сухом помещении, достаточно степени защиты IP20. На лестничных площадках желательна уже более высокая степень защиты. Хотя бы IP32. Если автомат устанавливается на улице, стоит ставить не менее IP55.
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

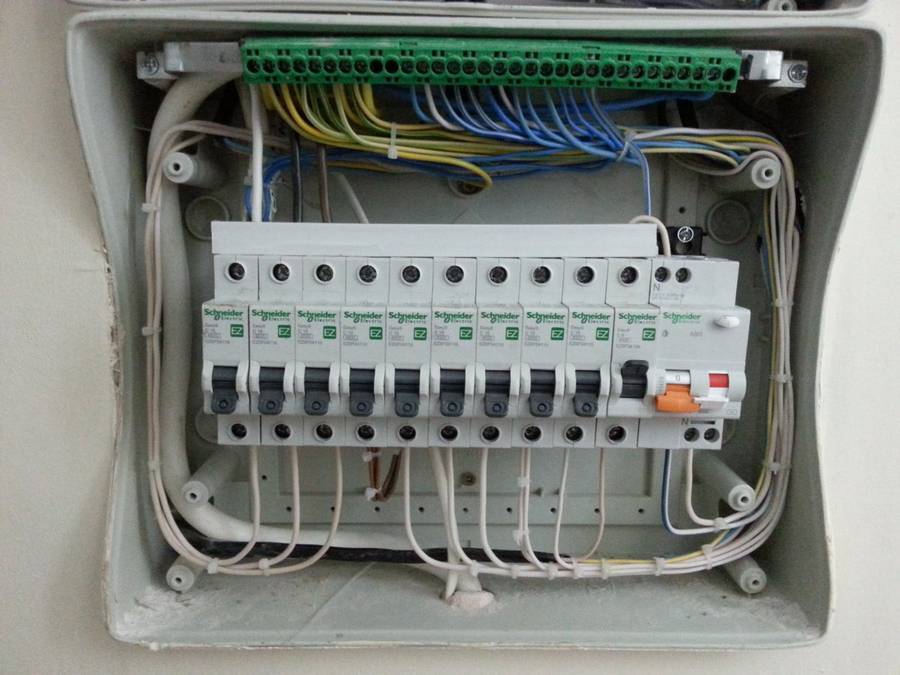

На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
|---|---|---|---|---|---|
| 1,5 кв. мм | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 кв. мм | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 кв.мм | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 кв.мм | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 кв. мм | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Потребители электроэнергии в доме
В постановлении Правительства РФ №334 «О совершенствовании порядка технического присоединения потребителей к электрическим сетям» от 21.04.2009 года сказано, что частное лицо может подключить к своему дому до 15 кВт. Исходя их этой цифры будем делать расчет, а хватит нам сколько киловатт для дома. Чтобы провести расчет нужно знать сколько электроэнергии потребляет каждый электроприбор в доме.

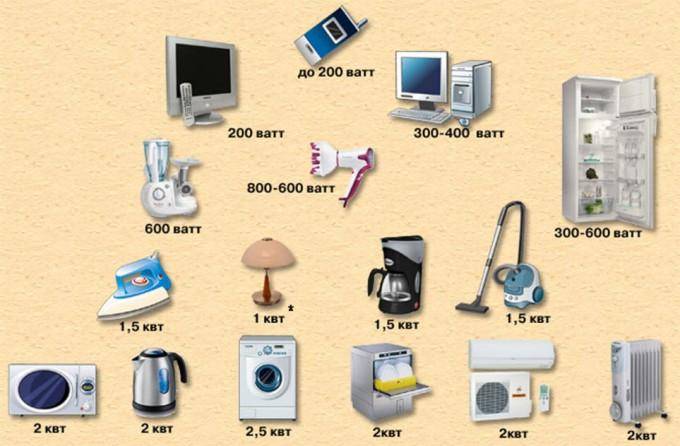

Таблица мощности бытовых электроприборов
В таблице мощности бытовых электроприборов указаны приблизительные цифры потребления электроэнергии. Расход энергии зависит от мощности приборов и частоты их использования.
| Электрический прибор | Расход мощности, Вт |
| Бытовая техника | |
| Электрический чайник | 900-2200 |
| Кофемашина | 1000-1200 |
| Тостер | 700-1500 |
| Посудомоечная машина | 1800–2750 |
| Электрическая плита | 1900–4500 |
| Микроволновка | 800–1200 |
| Электрическая мясорубка | 700–1500 |
| Холодильник | 300–800 |
| Радио | 20–50 |
| Телевизор | 70–350 |
| Музыкальный центр | 200–500 |
| Компьютер | 300–600 |
| Духовка | 1100–2500 |
| Электрическая лампа | 10–150 |
| Утюг | 700–1700 |
| Очиститель воздуха | 50–300 |
| Обогреватели | 1000–2500 |
| Пылесос | 500–2100 |
| Бойлер | 1100–2000 |
| Проточный водонагреватель | 4000–6500 |
| Фен | 500–2100 |
| Машина стиральная | 1800–2700 |
| Кондиционер | 1400–3100 |
| Вентилятор | 20–200 |
| Электроинструменты | |
| Дрель | 500–1800 |
| Перфоратор | 700–2200 |
| Пила дисковая | 700–1900 |
| Рубанок электрический | 500– 900 |
| Лобзик электрический | 350– 750 |
| Машина шлифовочная | 900–2200 |
| Циркулярная пила | 850–1600 |
Давайте сделаем небольшой расчет на основе данных таблицы потребляемой мощность бытовых электроприборов. Например, в нашем доме будет минимальный набор электроприборов: освещение (150 Вт), холодильник (500 Вт), микроволновка (1000 Вт), стиральная машинка (2000 Вт), телевизор (200 Вт), компьютер (500 Вт), утюг (1200 Вт), пылесос (1200 Вт), посудомоечная машина (2000 Вт). В сумме эти приборы будут потреблять 8750 Вт, а учитывая то, что эти приборы разом включаться практически никогда не будут, полученную мощность можно разделить пополам.
Зачем производится расчет
Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки.
Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.
Безопасная эксплуатация заключается в том, что если вы выберете сечение, не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.
Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.
Что нужно знать
Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.
Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры.
Таблица потребляемой мощности/силы тока бытовыми электроприборами
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
|---|---|---|
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 – 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 – 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 – 1200 | 5,0 – 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 630 – 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 – 360 | 1,1 – 1,6 |
| Тостер | 640 – 1100 | 2,9 – 5,0 |
| Миксер | 250 – 400 | 1,1 – 1,8 |
| Фен | 400 – 1600 | 1,8 – 7,3 |
| Утюг | 900 –1700 | 4,1 – 7,7 |
| Пылесос | 680 – 1400 | 3,1 – 6,4 |
| Вентилятор | 250 – 400 | 1,0 – 1,8 |
| Телевизор | 125 – 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 – 100 | 0,3 – 0,5 |
| Приборы освещения | 20 – 100 | 0,1 – 0,4 |
После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

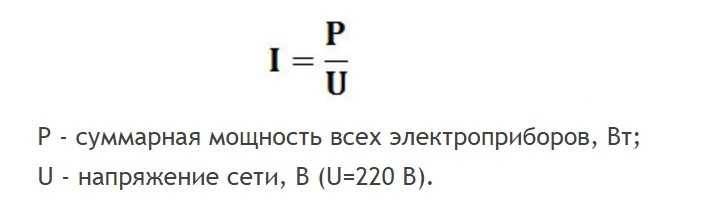

1) Формула расчета силы тока для однофазной сети 220 В:
расчет силы тока для однофазной сети
где Р — суммарная мощность всех электроприборов, Вт; U — напряжение сети, В; КИ= 0.75 — коэффициент одновременности; cos для бытовых электроприборов- для бытовых электроприборов. 2) Формула для расчета силы тока в трехфазной сети 380 В:
расчет силы тока для трехфазной сети

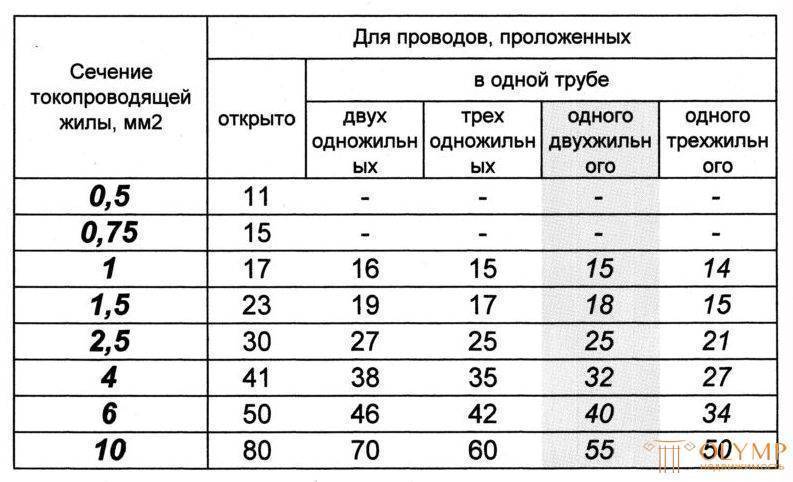

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например, расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2.
Какой провод лучше использовать
На сегодняшний день для монтажа, как открытой электропроводки, так и скрытой, конечно же большой популярностью пользуются медные провода.
- Медь, по сравнению с алюминием, более эффективна:
- она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;
- меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;
- проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.
Недостатком медных проводов является их высокая стоимость. Стоимость их в 3-4 раза выше алюминиевых. Хотя медные провода по стоимости дороже все же они являются более распространенными и популярными в использовании чем алюминиевые.
P=IU
Данные формулы используют в случаях активной нагрузки (потребители в жилых помещениях, лампочки, утюги). Для реактивной нагрузки в основном используется коэффициент от 0,7 до 0,9 (для работы мощных трансформаторов, электродвигателей, обычно в промышленности).
В следующей таблице предложены исходные параметры – потребляемый ток и мощность, а определяемые величины – сечение провода и ток отключения защитного автоматического выключателя.
Исходя из потребляемой мощности и тока – выбор площади поперечного сечения провода и автоматического выключателя.
Зная мощность и ток, в нижеприведенной таблице можно выбрать сечение провода.
Таблица 2.
Макс. мощность, | Макс. ток нагрузки, | Сечение | Ток автомата, |
1 | 4.5 | 1 | 4-6 |
2 | 9.1 | 1.5 | 10 |
3 | 13.6 | 2.5 | 16 |
4 | 18.2 | 2.5 | 20 |
5 | 22.7 | 4 | 25 |
6 | 27.3 | 4 | 32 |
7 | 31.8 | 4 | 32 |
8 | 36.4 | 6 | 40 |
9 | 40.9 | 6 | 50 |
10 | 45.5 | 10 | 50 |
11 | 50.0 | 10 | 50 |
12 | 54.5 | 16 | 63 |
13 | 59.1 | 16 | 63 |
14 | 63.6 | 16 | 80 |
15 | 68.2 | 25 | 80 |
16 | 72.7 | 25 | 80 |
17 | 77.3 | 25 | 80 |
Критические случаи в таблице выделены красным цветом, в этих случаях лучше перестраховаться, не экономя на проводе, выбрав более толстый провод, нежели указано в таблице. А ток автомата наоборот поменьше.
По таблице можно без труда выбрать сечение провода по току, или сечение провода по мощности. Под заданную нагрузку выбрать автоматический выключатель.
В данной таблице все данные приведены для следующего случая.
- Одна фаза, напряжение 220 В
- Температура окружающей среды +300С
- Прокладка в воздухе либо коробе (находится в закрытом пространстве)
- Провод трехжильный, в общей изоляции (провод)
- Используется наиболее распространенная система TN-S с отдельным проводом заземления
- В очень редких случаях потребитель достигает максимальную мощность. В таких случаях, максимальный ток может действовать длительно без отрицательных последствий.
Рекомендовано выбирать большее сечение (следующее из ряда), в случаях, когда температура окружающей среды будет на 200С выше, либо в жгуте будет несколько проводов
Это особо важно в тех случаях, если значение рабочего тока, приближено к максимальному
В сомнительных и спорных моментах, таких как:
большие пусковые токи; возможное в будущем увеличение нагрузки; пожароопасные помещения; большие перепады температур (например, провод находится на солнце), необходимо увеличить толщину проводов. Либо же для достоверной информации, обратиться к формулам и справочникам. Но в основном, табличные справочные данные применимы для практики.
Также толщину провода можно узнать эмпирическим (полученным опытным путем) правилом:
Правило выбора площади сечения провода для максимального тока.
Нужную площадь сечения для медного провода, исходя из максимального тока, можно подобрать применяя правило:
Необходимая площадь сечения провода равна максимальному току, деленному на 10.
Расчеты по этому правилу без запаса, поэтому полученный результат нужно округлить в большую сторону до ближайшего типоразмера. Например, нужен провод сечением мм, а ток 32 Ампер. Необходимо брать ближайший, конечно, в большую сторону – 4 мм . Видно, что данное правило вполне укладывается в табличные данные.
Следует заметить, что данное правило хорошо работает для токов до 40 Ампер. Если же токи больше (за пределами жилого помещения, такие токи на вводе) – нужно выбирать провод с еще большим запасом, и делить уже не на 10, а на 8 (до 80 А).
Это же правило и для поиска максимального тока через медный провод, если известна его площадь:
Максимальный ток равен площади сечения, умножить на 10.
