Обзор и сравнение циркуляционных насосов для отопления

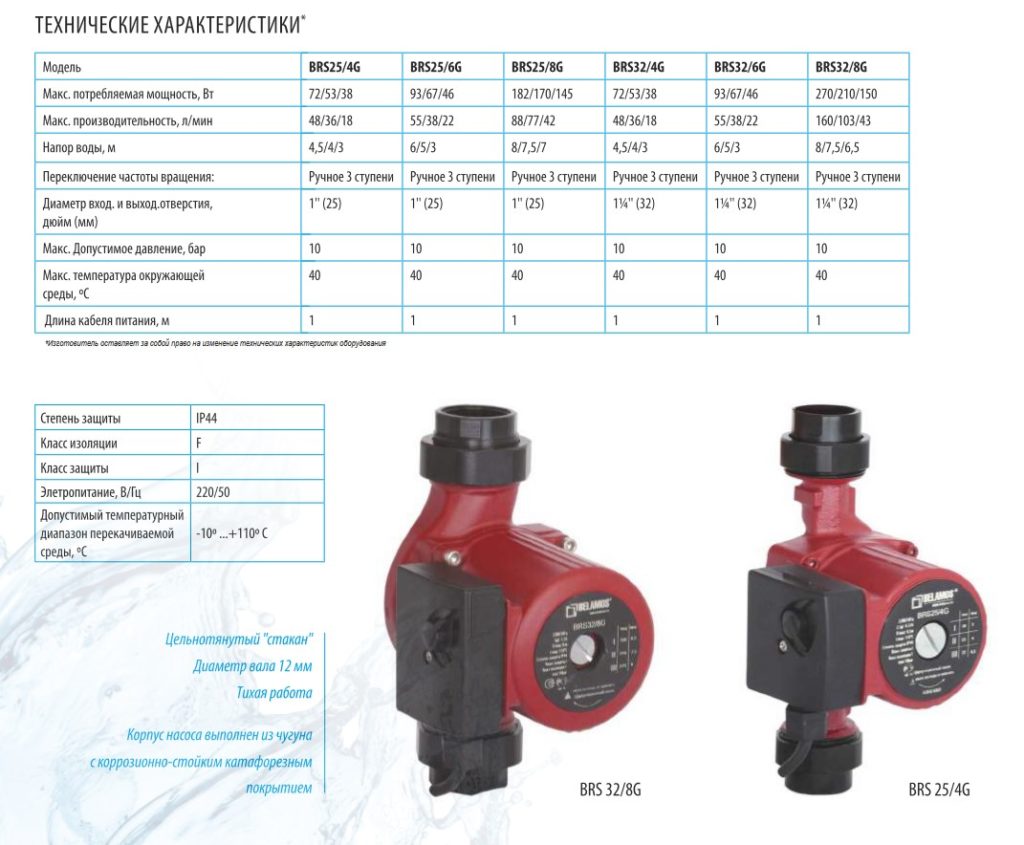

Характеристики первых пяти моделей насосов для теплоснабжения

Производитель	Grundfos	Витязь	Oasis	Grundfos	Grundfos
Модель	UPS 25-40 180	ЦН-25-4	CN 25/4	UPS 25-60 180	ALPHA2 25-60 180
Тип насоса	циркуляционный	циркуляционный	циркуляционный	циркуляционный	циркуляционный
Тип ротора	мокрый	мокрый	мокрый	мокрый	мокрый
Производительность	2,93 куб.м в час	3 куб.м в час	3,6 куб.м в час	4,35 куб.м в час	2,8 куб.м в час
Напор	4 м	4 м	4 м	6 м	6 м
Мощность	45 Вт	72 Вт	72 Вт	60 Вт	34 Вт
Материал корпуса	чугун	чугун	чугун	чугун	чугун
Диаметр резьбы	1 1/2″	1 1/2″	1 1/4″	1 1/2″	1 1/2″
Температура жидкости	от 2 до 110 град.	от -10 до 110 град.	от -10 до 110 град.	от 2 до 110 град.	от 2 до 110 град.
Вес	2,6 кг	3 кг	2,68 кг	2,6 кг	2,1 кг

Дополнительные особенности

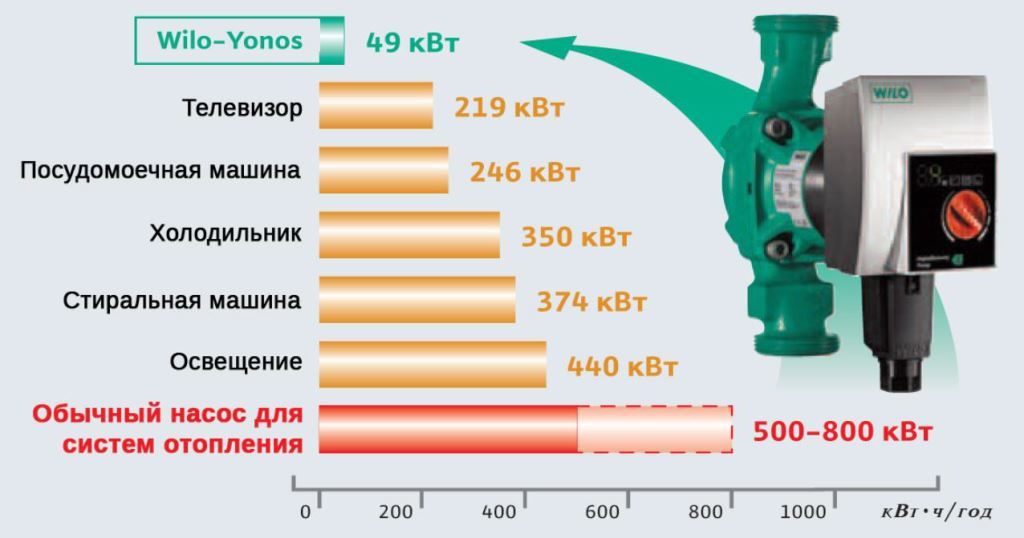

• Регулировка скорости перекачивания поможет установить подходящий тепловой режим. Это нужно, чтобы в межсезонье насос не работал так же, как в морозную зиму, и экономнее расходовал энергию. У некоторых насосов скорости нужно переключать вручную, другие (например, некоторые модели Grundfos) делают это автоматически.
• Летний режим нужен для защиты насоса и обратных клапанов от поломок в тёплое время года. Система будет автоматически включаться на пару минут каждые 24 часа, чтобы избежать закисания.
• Защита от сухого хода выключит насос, если в системе циркуляции появится утечка.
• Функция надёжного запуска поможет насосу корректно включиться после долгого простоя.
• Вал и рабочее колесо справятся с возможными загрязнениями без вмешательства мастера.
• Внутреннее катафорезное покрытие защитит чугунные насосы от ржавчины.
• Дисплей покажет температуру воды, общее сопротивление системы, напор, производительность и ошибки при их возникновении.

Типы насосов для систем отопления

Для подбора нужного насосного оборудования необходимо знать к какому типу оно относится. Существуют два типа насосов для систем отопления: с сухим и мокрым роторами.

С сухим ротором

Электрический двигатель такого типа насосного агрегата не имеет прямого контакта с водянистой средой, которую он заставляет циркулировать по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов насоса происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

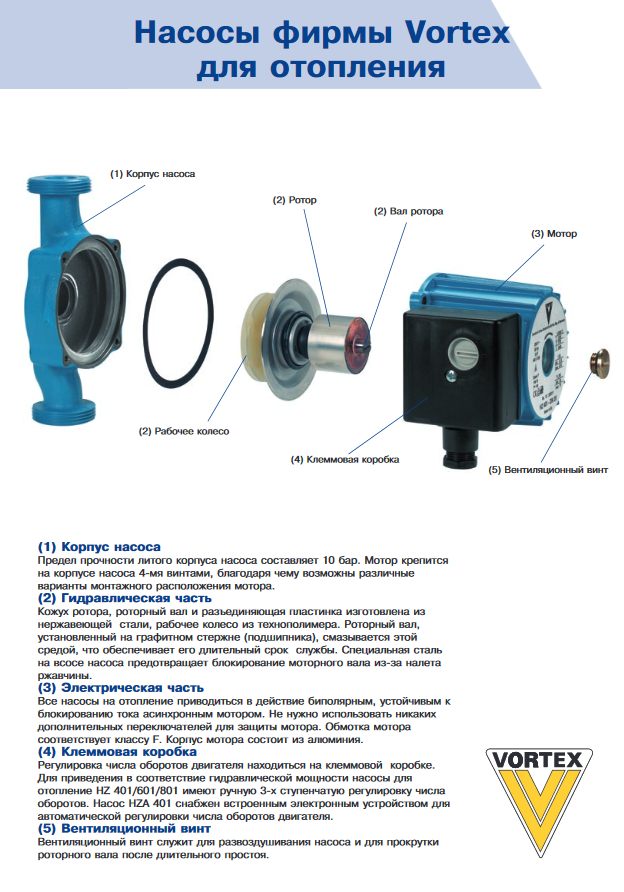

С мокрым ротором

Конструкция такого типа насосного оборудования предусматривает нахождение в водянистой среде как самого рабочего колеса, так и ротора электрического двигателя, что в свою очередь обеспечивает охлаждение постоянно двигающихся деталей агрегата. Достоинствами являются долгосрочная эксплуатация, малый шум работы и небольшой размер насоса. Легко устанавливается и встраивается в трубопровод, что исключает возможность лишний раз вызывать сервисного инженера. Из минусов таких конструкций — малый коэффициент полезного действия (КПД от 30 до 50%). Насосы с мокрым ротором в основном применяются для автономного снабжения теплом частных домов, а также квартир. Стоит особо подчеркнуть, что такой тип насосного оборудование предназначен только для системы отопления, а не для снабжения питьевой водой.

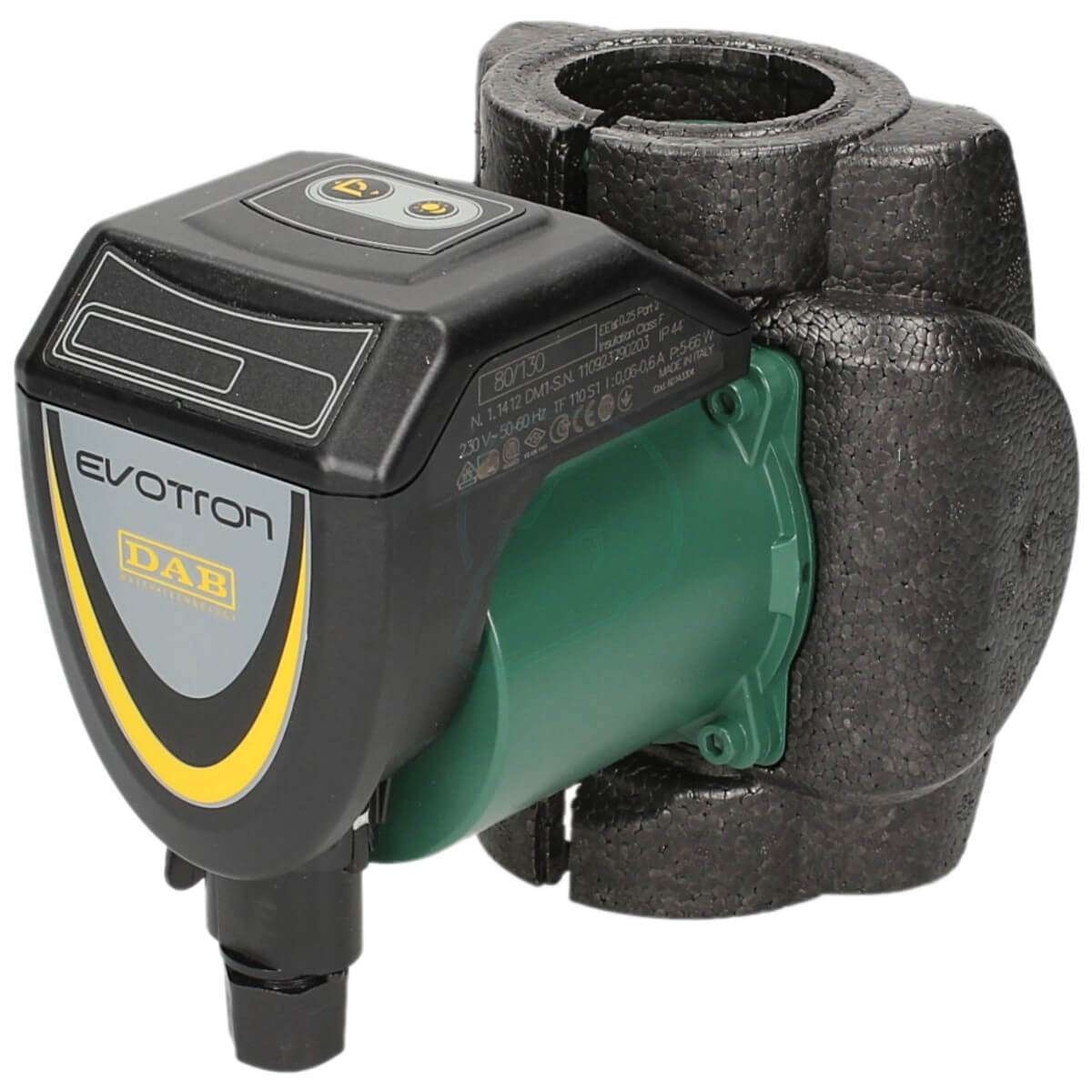

Циркуляционный насос DAB EVOTRON 40/180

Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет спящий режим. Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор, который создают эти циркуляционные насосы, составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.

Циркуляционный насос EVOTRON 40/180 (27 Вт)

Достоинства:

• тихая работа
• автоматическая регулировка скорости
• низкое энергопотребление
• качественная сборка

Недостатки:

высокая цена

Как правильно подобрать циркуляционный насос

У каждого циркуляционного насоса есть ряд параметров. Конкретная модель подбирается под показатели системы индивидуально. Чтобы подобрать насос для квартиры или частного дома, достаточно ориентироваться на средние технические параметры, такие как:

• напор (высота подъема): для его определения необходимо общую длину системы поделить на 10 и умножить на 0,6
• производительность циркуляционного насоса должна быть равна мощности установленного котла отопления. Если котел на 40 кВт, то производительность насоса должна быть 40 л/мин.
• стоит подбирать теплоноситель, у которого скорость движения может менять значения. Это позволит настроить теплоотдачу в зависимости от уличной температуры. Чем выше скорость, тем больше тепла будет разноситься.
• мощность подбирается в зависимости от диаметра труб. У труб гидравлическое сопротивление больше, чем меньше у нее диаметр. Для систем с трубами небольшого диаметра требуются более сильные циркуляционные насосы.
• возможная температура перекачиваемой воды. В качественных приборах она должна находиться в пределах от +110 до +130 градусов.
• наибольшее давление, при котором может функционировать циркуляционный насос. В норме оно равняется 1,5-2 атм.
• материал изготовления корпуса. Оптимальный вариант — чугун.
• наличие защиты. В циркуляционных насосах с мокрым ротором стоит подбирать варианты с защитой от сухого хода. Охлаждение мотора происходит за счет перемещаемой среды. Если воды нет, то мотор перегревается и перегорает. Защита от перегрева отключит питание и остановит насос, если мотор нагреется до критических значений.

Хотим уточнить, что данные выше показатели являются усредненными. Зачастую все весьма индивидуально, по этому будьте внимательны при выборе циркуляционного насоса!

Впрочем, что касается бренда, то тут наиболее качественными принято считать такие компании, как Willo, Grundfos, и Dab

Данные производители уделяют особое внимание материалам и надежности выпускаемых агрегатов. Их циркуляционные насосы отличаются полной безопасностью и простотой использования

А на этом наш обзор лучших циркуляционных насосов подходит к концу. Надеемся, что предоставленной нами информации будет достаточно для вашего верного выбора. Приятных покупок!

Нужен ли насос на теплый водяной пол

Насос обеспечивает циркуляцию воды в контуре, благодаря чему поверхность равномерно прогревается и защищает дом от теплопотерь, что особенно важно для регионов с экстремально морозными зимами. Установка такого прибора обязательна, но не во всех случаях

Считается, что если площадь пола небольшая (до 40-50 м2), монтировать такой прибор не нужно.

Во всех остальных вариантах монтаж насоса нужен, причем не только по причине комфорта, но и в силу некоторых технических особенностей:

1. Зачастую для обогрева используют трубы с малым сечением, поэтому в них возникают большие теплопотери. Из-за этого сам котел будет перегреваться, понадобится большее количество твердого топлива.
2. Отдельные виды покрытия пола не переносят высоких температур – например, ламинат, дуб деформируется. Поэтому они нуждаются в равномерном распределении тепла, что и обеспечивает водяной насос. В расчете таких схем обязательно учитывают смесительный узел, позволяющий поддерживать нужный режим.
3. Стены дома выполняют из одного материала, который обладает одинаковым значением теплоемкости. Однако полы чаще всего изготавливают из разных материалов. Например, в ванной комнате присутствует керамическое покрытие, а в других помещениях полы могут быть наливными. Поскольку теплоемкости отличаются, появляется необходимость в равномерном распределении тепла.

Внимание! Чаще всего не стоит рассчитывать на то, чтобы контур пола и группа нагревателей работали от одного и того же котла. Параметры этих систем ощутимо отличаются

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Напор, производительность, скоростной режим

Напор зачастую измеряется в метрах и определяет высоту водного столба, создаваемого рассматриваемой моделью насосного устройства. В обычном понимании данного параметра можно рассматривать способность насоса осуществлять разброс по высоте между нижней и наивысшей точками оборудованного контура. Такой вариант считается нелогичным и полностью неправильным.

Проблема с преодолением водного столба высотой в целый дом может возникнуть только в ситуации, когда в верхней точке оборудованного контура присутствует воздушная пробка, которую нужно будет продавить насосному устройству в узкой трубе до самого низа системы отопления.

Подобная ситуация редко возникает потому, что в правильно спроектированном контуре может монтироваться воздушник или так называемый кран Маевского, вентиль, либо автоматизированный воздухоотводчик.

Гидравлическое сопротивление в водном контуре может быть преодолено при помощи напора. Ничего большего от данных устройств не потребуется. Если насос генерирует слишком большой напор, это будет вредно для всей системы.

Производительность считается одним из наиболее понятных контрольных параметров, на которые следует ориентироваться при выборе устройства. Этот параметр указывает на объем жидкости в кубических метрах, который прибор может перекачать на протяжении одного часа. От показателя производительности зависит равномерность распределения температуры теплоносителя по водному контуру.

Следует отметить, что слишком большая производительность может быть вредной так же, как может быть вреден чрезмерный напор. При этом повышается расход электричества, возникают нежелательные шумы, температура обратки существенно завышается.

Некоторые устройства могут работать вы выбранном заранее скоростном режиме. Таким образом скорость работы устройства делится на три или четыре режима.

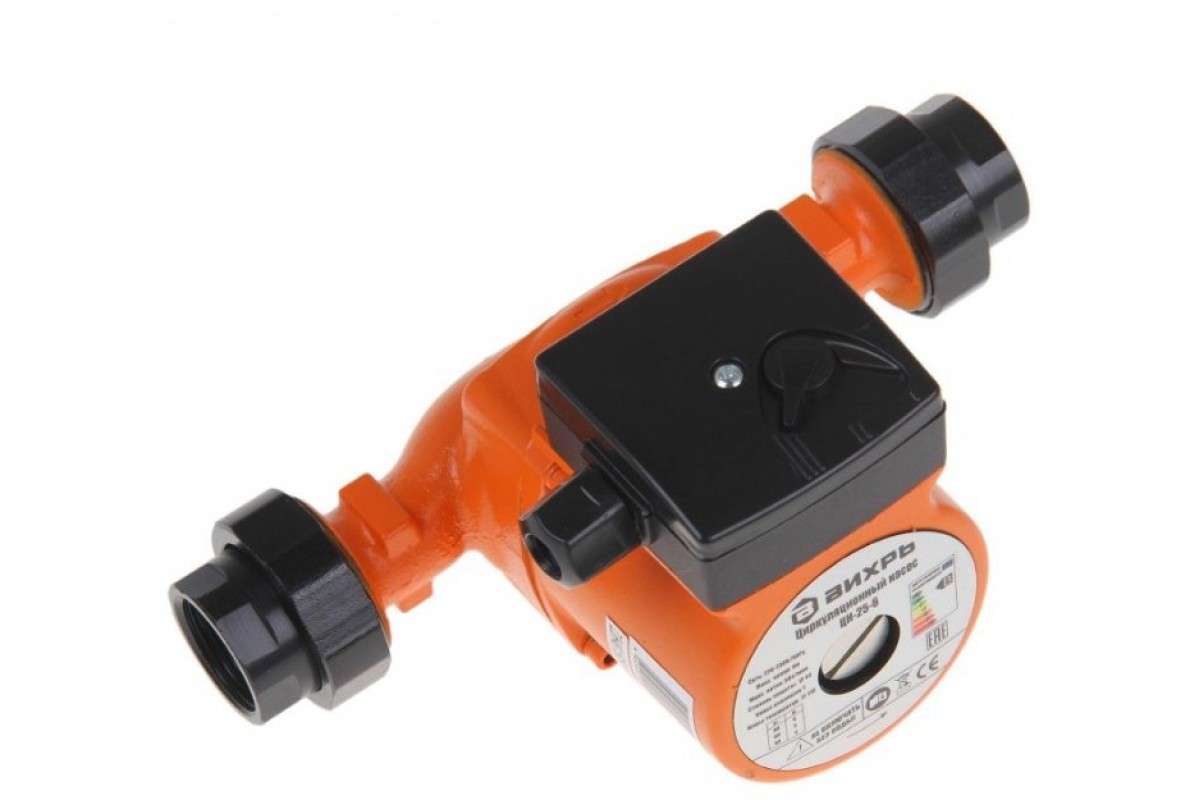

Циркуляционный насос ВИХРЬ ЦН-25-6

Еще одна модель бренда Вихрь попала в наш рейтинг. Насос ЦН-25-6 остановился в шаге от пьедестала, несмотря на самую вкусную цену. Прибор потребляет достаточно много электроэнергии (90 Вт), создавая высоту подъема 6 м и производительность 3 куб. м/ч. Но главной проблемой этого изделия эксперты считают высокий уровень шума. Устанавливать циркуляционный насос в системе отопления допускается только вертикально. К преимуществам циркуляционного насоса необходимо отнести надежный чугунный корпус, наличие в комплекте соединительных гаек.

Циркуляционный насос ЦН-25-6 (90 Вт)

Достоинства:

• низкая цена насоса
• надежность
• долговечность
• чугунный корпус
• хорошая производительность

Недостатки:

• большой вес
• шумный насос
• высокий расход электроэнергии

Недорогие модели (до 2000 руб.)

Лучшие циркуляционные насосы этого ценового сегмента – российского или азиатского производства. Их используют в простых системах отопления. Их мощности достаточно для нагрева бойлера или обеспечения работы системы, состоящей, например, из твердотопливного котла и 5-6 радиаторов.

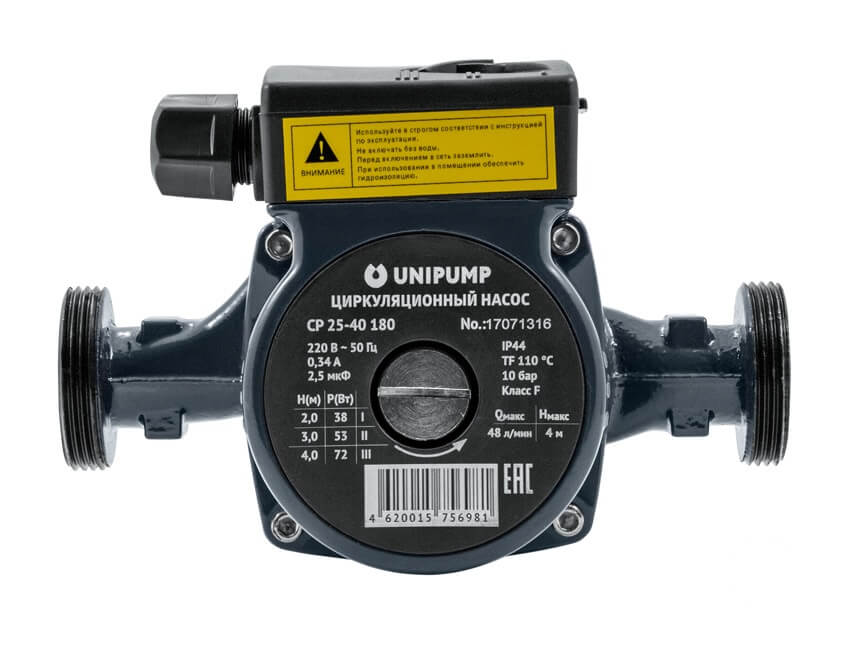

UNIPUMP CP 25-60 180

Плюсы

• Качественный
• Бесшумный
• Компактный
• Медная обмотка генератора двигателя

Минусы

Отсутствие кабеля для подключения в сеть

От 1 900 ₽

Этот бюджетный циркуляционный насос российского производства используют при стабильном и при слабо изменяющемся расходе жидкости. Напор 6 м и производительность 53 л/мин – характеристики, достаточные для систем отопления небольших частных домов.

NeoClima TCP 25/4-180

Плюсы

• Возможность горизонтального и вертикального расположения
• Бесшумный
• Есть сетевой шнур и гайки для крепления

Минусы

Низкое качество литья крыльчатки

От 2 000 ₽

Этот циркуляционный насос мокрого типа компактный и экономичный. Он обладает хорошими характеристиками: напор 4 м и производительность 50 л/мин.  Благодаря 3 скоростям регулирования можно организовать его работу в энергосберегающем режиме.

ВИХРЬ ЦН-25-4

Плюсы

• Надежный
• Энергосберегающий
• Установка горизонтальная или вертикальная
• Чугунное основание

Минусы

Некоторая техническая информация не соответствует действительности

От 2 000 ₽

Эта модель бюджетного циркуляционного насоса для систем отопления частных домов лидирует по количеству положительных отзывов. Он работает тихо, без вибрации. Циркуляционное движение создается за счет центробежной силы, возникающей внутри прибора. Его производительность 50 л/мин и напор 4 м. Допустимая температура воды 110 0С.

Какая мощность циркуляционного насоса нужна для отопления?

Эта одна из основных технических характеристик, по которой выбирается агрегат.

Под мощностью понимают производительность прибора, которая обозначает объем теплоносителя, перекачиваемого циркуляционным насосом за определённый промежуток времени (измеряется в м³/ч).

Для проведения расчёта потребуется два параметра отопительного котла:

• мощность;
• разница температур между теплоносителем из котла и при вхождении в него (в обратном контуре).

Формула расчёта

Вот так выглядит формула:

Q=0,86R(t_F-t_R), где:

• Q — мощность или производительность циркуляционного насоса.
• R — требуемое тепло для помещений (измеряется в кВт).
• t_F — температура после отопительного котла.
• t_R — температура теплоносителя при входе в нагревательный агрегат.

Параметр «R» — тепловая мощность отопительного котла. Рассчитывается он на основе соотношения: на 10 м² площади отапливаемого помещения расходуется 1 кВт тепловой энергии с учётом, что высота потолков в доме не превышает 3 м.

К примеру, если отапливаемая площадь составляет 100 м², значит, для её нагрева нужен котёл на 10 кВт. Он и будет соответствовать параметру «R». Этот показатель является величиной табличной и обязательно указывается в паспорте нагревательного агрегата.

Температуры «t_F» и «t_R» тоже являются величинами паспортными. В стандартных отопительных котлах первый — температурный диапазон от +90 °C до +95 °C, второй — от +60 °C до +70 °C.

Как подобрать насос циркуляционный для отопления

Для того чтобы подобрать циркуляционный насос для системы отопления необходимо определиться с параметрами подбора. И хотя их немного, но каждый из них требует выполнения серьезных вычислений, простыми словами, надо сделать гидравлический расчет системы.

Следует отметить, что подобные расчеты довольно сложны и если вы задались целью определить характеристики таким путем, то придется запастись терпением. Мы же постараемся максимально упростить данный процесс.

• По сути, для правильного подбора перекачивающего агрегата необходимо рассчитать 2 основных параметра:
• производительность;
• развиваемое рабочее давление (напор).

Рабочая производительность насоса проистекает из тепловой мощности всей системы отопления. Простыми словами, агрегат должен перекачивать такой объем теплоносителя, чтобы доставить вместе с ним достаточное количество тепловой энергии радиаторам во всех помещениях.

Для этого нужно знать потребную на обогрев здания тепловую мощность. Если брать укрупненно по квадратуре, то на дом площадью 100 м2 величина мощности составит 10 кВт. Тогда расчет производительности выполняется по формуле:

G = 3600Q/(c∆t)GQсΔt

Циркуляционный насос для котла в нашем примере со зданием 100 м2 должен обладать такой производительностью:

3600 х 10 х 4.187 х 20 = 429.9 кг/ч или 0.43 т/ч.0.43 /0.983 = 0.44 м3/ч

Важно. Чтобы работа циркуляционного насоса была надежной и долговечной, он должен функционировать в комфортном для себя диапазоне мощности

При выборе надо убедиться в том, что нужная вам производительность лежит в этом диапазоне.

https://youtube.com/watch?v=7lo26JQODhc

Для отопления площади 100 кв. м.

Рейтинг циркуляционных насосов для отопления больших площадей  возглавляют приборы европейских производителей. Это промышленные модели, которые могут применяться в частных домах.

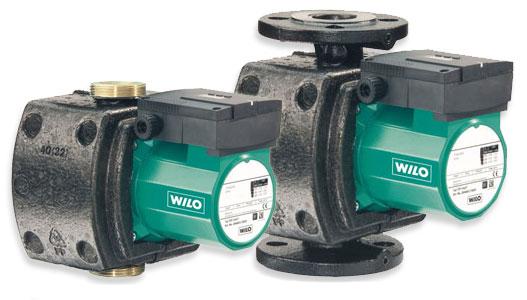

Wilo TOP-S 80/15 DM PN10

Плюсы

• Надежный, не требует техобслуживания
• Коррозионностойкое покрытие корпуса и рабочих узлов
• Теплоизоляция

Минусы

Тяжелый (45 кг) и габаритный (360х395х495 мм)

От 112 000 ₽

Эту модель насоса немецкой фирмы Wilo благодаря техническим характеристикам (расход 70 м3/час и напор 16 м) применяют в системах отопления разных типов. Выбор ступеней частоты вращения осуществляется вручную. Потребляемая мощность 2400 Вт.

Grundfos MAGNA3 D 80-120 F

Плюсы

• Качественные материалы
• Надежный
• Воздушное охлаждение силовой электроники
• Бесшумный
• Экономное потребление электроэнергии
• Встроенный теплосчетчик

Минусы

Требовательный к качеству воды

От 270 000 ₽

Один из лучших насосов для обогрева частных домов и других помещений площадью от 100 м2. Эта модель с автоматическим контролем всех параметров, умной системой управления обладает высоким КПД и обеспечивает напор до 12 м. Производитель обещает безотказную работу в течение 8 лет.

ESPA RA1-F 100-120-PN10

Плюсы

• Коррозионностойкие материалы
• Надежность

Минусы

• Применяется только для чистой воды
• Установка в вертикальном положении

От 160 000 ₽

Поверхностный циркуляционный насос производства Испании предназначен для котлов в системах отопления больших помещений благодаря пропускной способности 75 м3/ч и напорной характеристике 11,5 м. Это промышленная модель, но ее можно поставить в частном доме. Он работает при температуре жидкости до 120 0С.

Выбор насоса для системы отопления в частном доме

В системах отопления циркулярный насос ранее почти не применялся. Котёл располагался в нижней точке отопительной системы, и вода двигалась по трубам под влиянием законов физики.

С появлением мощных теплогенерирующих агрегатов, которые рассчитаны для работы в помещениях большой площади стало актуально ускорять прохождение теплоносителя по системе для более равномерной подачи тепла. Другим аспектом послужила популярность обустройства тёплых полов, которые в зданиях, не имеющих подвалов, всегда располагаются ниже уровня котла.

Правильно подобранный насос не создаст лишнего шума, сэкономит деньги и обеспечит высокую эффективность работы всей отопительной системы. Главные параметры, особенности выбора и наиболее популярные модели таких приборов будут описаны далее. При выборе дренажного насоса принцип подбора существенно отличается, он описан в отдельном материале на нашем сайте.

Какими бывают циркуляционные насосы для дома?

Основная классификация насосов для системы отопления – мокрые и сухие. Это две больших категории агрегатов, которые отличаются между собой принципом работы. Чтобы разобраться, какой насос нужен для вашей отопительной системы, рассмотрим каждый из указанных типов.

Сухие циркуляционные насосы: как работают

В конструкции сухого насоса исключен контакт ротора с водой. Для этого производители используют уплотнители, за счет которых удается предотвратить воздействие жидкости на контакты системы. Для изготовления таких агрегатов чаще всего используют нержавеющую сталь, керамику, алюминий и другие высокопрочные материалы.

Принцип работы циркуляционных насосов определяется плотным прилеганием пружин друг к другу. Вода может попасть в зазор. Однако ее количество ограничено. Тончайшая водяная пленка способствует дополнительной герметизации. В современных моделях уплотнители рекомендуют обслуживать раз в три года.

Ключевые особенности циркуляционных насосов сухого типа:

• высокие показатели коэффициента полезного действия – достигают 80-90%, поэтому оборудование считается достаточно эффективным;
• издается шум при работе сухого насоса из-за взаимодействия элементов. Продумайте место для установки, чтобы включенный котел не был источником дискомфорта в помещении;
• риски износа уплотнителей, которые требуют обслуживания;
• нельзя использовать без поступления жидкости. Это чаще всего приводит к выходу из строя оборудования.

Сухие циркуляционные насосы бывают горизонтальными, вертикальными и блочными. Горизонтальные модели насосов устанавливают с учетом расположения двигателя и колеса на одном уровне.

В вертикальных модификациях двигатель должен находиться сверху рабочего механизма. Патрубки в таких насосах имеют одинаковые диаметры и располагаются в уровень. Блочные насосы отличаются компактными размерами. Их изготавливают с учетом расположения колеса и двигателя в одном корпусе. Сухой циркуляционный насос чаще устанавливают в промышленных условиях из-за издающегося при работе шума.

Характеристики насосов с мокрым ротором

Жидкость, которая используется для запуска в системе, контактирует с электродвигателем насоса. За счет этого элементы мокрого насоса служат дольше и не истираются. Вода играет роль смазки и охладителя.

Особенности использования циркуляционных насосов для частного дома следующие:

• практически бесшумная работа системы, поскольку детали насоса между собой не соприкасаются;
• достойные эксплуатационные характеристики;
• коэффициент полезного действия чаще не превышает 50;
• нет надобности в обслуживании насоса и замене расходников.

Производители современных насосов продумывают простую установку и облегчают доступ к ней. Чащ всего системы монтируют горизонтально, поэтому не возникает трудностей. Настроить рабочий режим насоса с мокрым ротором можно вручную или за счет автоматики, если это предусмотрено особенностями модели.

Типы насосов циркуляции

Промышленность выпускает очень много разновидностей насосов для системы топления. Все их не перечислить, да и не нужно этого делать. Остановимся на двух основных типах — насосах с мокрым ротором и сухим.

Параметры системы отопления

Но сначала нужно разобраться в некоторых характеристиках, которые определяют выбор того или иного насоса:

1. Площадь помещений, которые необходимо отапливать.
2. Уровень температуры в здании — он может отличаться в зависимости от его назначения. Например, в жилом доме, в учреждениях медицинского, школьного  и дошкольного профиля температура всегда должна быть выше, нежели  в производственных помещениях.
3. Температура теплоносителя на входе и выходе отопительной системы.
4. Тип отопительного котла, его оснащенность различными функциональными устройствами и автоматическими системами контроля и блокировки.
5. Напор теплоносителя — его давление в трубах и радиаторах.
6. Этажность здания.
7. Тип теплоносителя.

https://youtube.com/watch?v=HwMBi-VCoM8

Есть отопительные котлы старого образца, в которых нет насоса, и циркуляция теплоносителя происходит под действием силы тяжести. Она определяется небольшим уклоном труб и разностью в плотности холодной и горячей воды. Поскольку горячая вода легче холодной, она по законам физики поднимается вверх, переходя самотеком в трубы и радиаторы. Отдав тепло через поверхность данных приборов, остывшая вода возвращается в котел отопления для последующего нагрева. При этом на выходе котла температура жидкости всегда выше, чем на входе — разность температур также способствует движению воды.

При желании хозяина сделать систему отопления более эффективной, ему придется вваривать циркуляционный насос в трубопровод перед отопительным устройством. Это дорого, да и качество такого монтажа не дает 100% гарантии, что система будет работать успешно.

В современных устройствах отопления насосы уже входят в их состав, и в этом явное преимущество отопительных котлов с принудительной циркуляцией. Однако старых изделий эксплуатируется еще достаточное количество. Поэтому подбор циркуляционного насоса для системы отопления является насущной задачей многих владельцев частных домов.

Насос с мокрым ротором

Насос Grundfos

Название говорит само за себя — ротор двигателя с крыльчаткой расположены в воде или другом виде теплоносителя, который смазывает и охлаждает от перегрева конструкцию устройства. Ротор находится в отдельном корпусе, который изготовлен из металлов, не подверженных коррозии — нержавеющей стали, бронзы или латуни.

Преимущества данного изделия:

• Небольшой шум при работе.
• Не требуется частое обслуживание и ремонт.
• Низкая цена.

Недостаток — низкий уровень КПД. Поэтому подобные устройства предназначены для систем отопления в домах с небольшой площадью. Здесь не требуется значительная мощность насоса, и применяется небольшой объем теплоносителя.

Сухой насос циркуляции

В этом изделии ротор отделен от жидкости небольшими уплотнительными частями, а крыльчатка участвует непосредственно в движении теплоносителя.

Достоинства:

• возможность создания мощных насосов, способных продвигать большое количество воды
• высокий коэффициент полезного действия

Недостатки:

• частое обслуживание, так как быстро изнашиваются уплотнительные соединения, поэтому требуется их смазка
• громкий шум в период эксплуатации требует отдельного помещения для такого насоса

Сухие насосы чаще всего применяют в многоэтажных зданиях с площадью более 300 квадратных метров.

Критерии выбора циркулярных насосов

Приняв во внимание описанные выше особенности, потребителю при выборе нужного ему оборудования стоит уделить внимание:

Производительность

Этот показатель рассчитывается при минимальном уровне загруженности системы напрямую связан с несколькими параметрами, которые можно объединить в единой расчётной формуле: Производительность = Q. (1,16 х ДТ)

измеряется в кг/ч.

Каждый показатель нуждается в пояснении:

• Q – потребляемое помещением тепло. Учитывается в ваттах (Вт). Для каждого типа помещения СНиПами определены свои нормы такого потребления. Показатель зависит от региона нахождения и типа здания. Например, в Европе на обогрев 1 м² частного дома выделено 100 Вт, а многоквартирного – 70 Вт. Для стран бывшего СНГ действуют нормы, установленные в 1986 году, которые составляют:— 173 – 177 Вт на кв. м. в строениях до трёх этажей;— 97 – 101 Вт на кв. м. в зданиях, имеющих больше 3-х этажей.
• 1,16 – показатель теплоёмкости воды. Для других жидкостей это число другое.
• ДТ – разница температурных величин обратной и подающей ветви трубопровода.

Выбор насоса по мощности:

Эта характеристика показывает возможность аппарата преодолевать сопротивление:

• трубопровода;
• запорной системы;
• фитингов;
• приборов;
• перепадов высоты.

Для расчёта показателя берётся формула:

Напор = (R х l + Z)/p х g

В ней : R – значение сопротивления прямой трубы, измеряется в Па/м; I – длина всей системы, показывается в метрах; Z – сопротивление фитингов, обозначается в Па P – плотность теплоносителя, приводится в кг. на м. куб.; g – ускорение свободного падения, который указывается в м/кв. с.

Конечное число напора насоса учитывается в метрах . Установленные в конкретных зданиях системы отопления не могут быть точно вымерены на предмет указанных значений, поэтому при вычислении берутся усреднённые значения:R = 100 – 150 ПА на метр;Z = 30% от значения R. Последний показатель может быть увеличен за счёт наличия в системе:

• терморегулирующего вентиля, который увеличит число на 70%;
• трёхходового смесителя, дающего увеличение до 20%.

При расчёте напора рекомендуется пользоваться ещё одной формулой, в которой напор равен:

R х l х ZF Последние две буквы (ZF) определяют коэффициент запаса контура, который на неоснащённой дополнительными устройствами.

• Базовый коэффициент запаса контура равен 1,3.
• Если есть терморегулирующий вентиль, то значение ZF составляет 2,2.
• При добавлении трёхходового смесителя берётся показатель 2,6.

Этот показатель существенно упрощает вычисления.

Видео инструкция по расчёту необходимого напора и объёмной подачи:

4 Как правильно подобрать насос?

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

• продуктивность работы помпы;
• давление помпы, напор;
• условия работы;
• внешние аспекты – уровень шума, размеры, обслуживание.

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.

4.1 Расчет производительности помпы

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при  наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.

4.2 Давление устройства

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

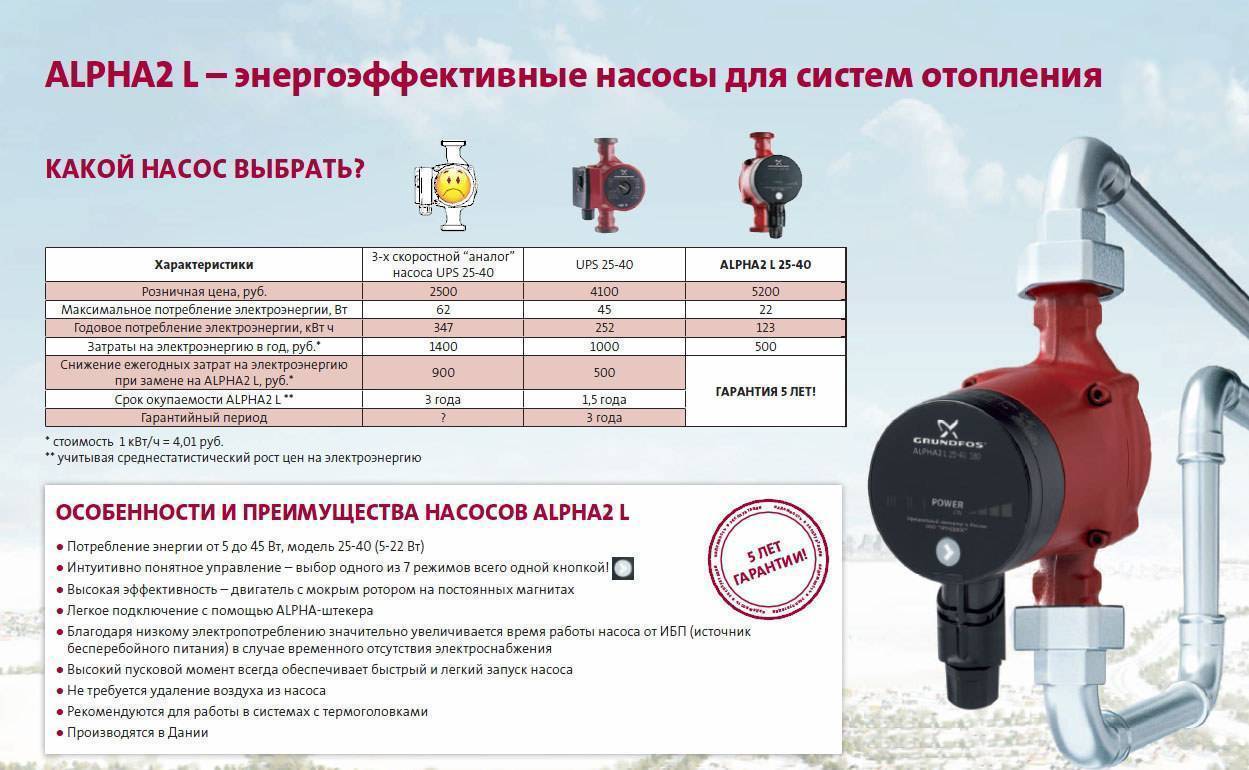

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

40 – высота подъема жидкости – 4 м или 0,4 атм. давления

Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм

Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы

На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.

4.3 Внешние аспекты

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.

4.4 Расчет мощности

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2.  Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.
