выбор водосточной системы

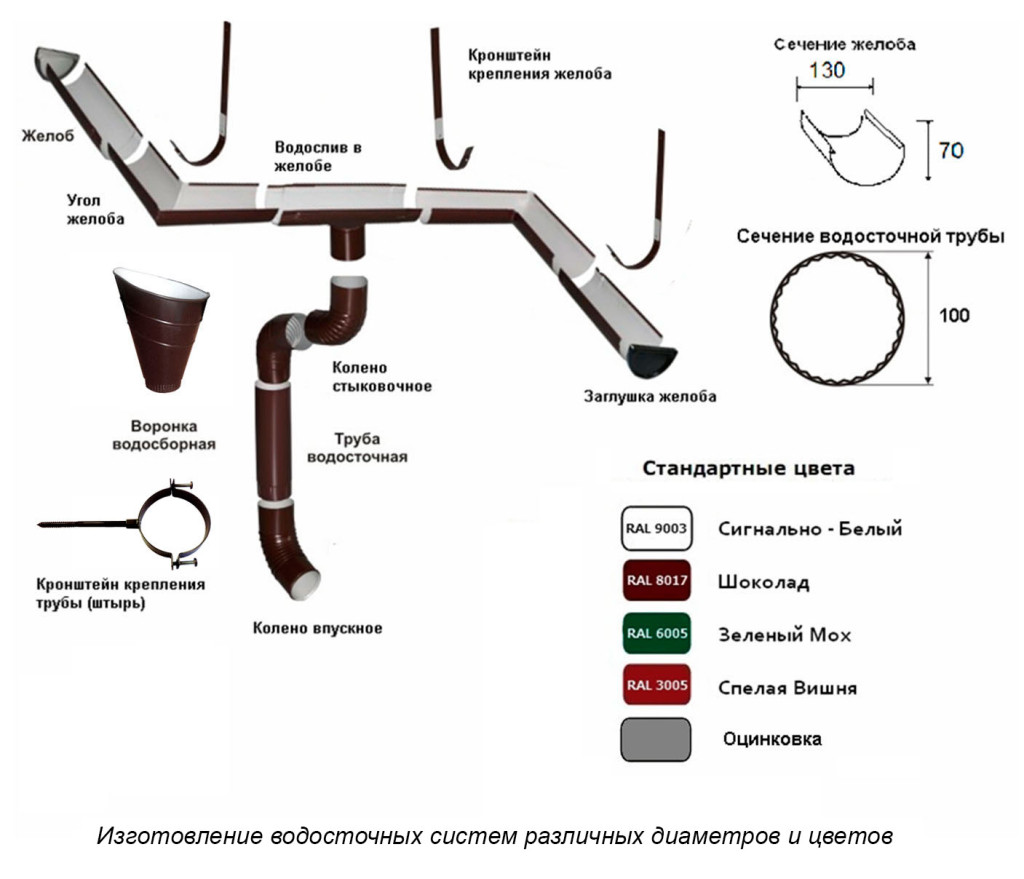

Из каких элементов состоит водосточная система

Любой внешний водосток состоит из двух основных частей:

горизонтальная (водосбор): желоба, установленные под кровельным свесом по всему периметру дома с небольшим уклоном. Вода стекает в них с крыши и самотеком уходит к водосборным воронкам;
вертикальная (водослив). Это водосточные трубы, подсоединенные к воронкам снизу. По ним вода сливается на землю или в ливневую канализацию.

Сама ливневая канализация к элементам водостока не относится (это часть системы водоотведения, или водоотлива), но ее наличие крайне желательно. Если не сделать дренаж, вода будет уходить в землю и подтапливать фундамент. Кроме того, после сильного дождя перед домом будет сыро и грязно.

Все остальные элементы водосточной системы являются вспомогательными и служат для соединения, крепления или изменения конфигурации вертикальной и горизонтальной трасс.

Воронка

Это связующий элемент между вертикальной и горизонтальной подсистемами. Устанавливается между двумя желобами, снизу вставляется водосточная труба. Отверстие воронки закрывается защитной сеткой.

Угловой элемент

Позволяет изменить направление установки желобов, например, при огибании каких-либо архитектурных фрагментов здания или на стыке водостоков разных скатов (обычно на сложных кровлях с числом скатов больше четырех). Большинство производителей комплектуют свои системы углами с фиксированным раскрытием. В основном встречаются два типоразмера:

90° — внешние, внутренние или универсальные;
135° — внешние, внутренние или универсальные.

В некоторых сериях (например, Docke Lux) есть регулируемые углы, которые можно настраивать в довольно широком диапазоне (60–160°).

Соединитель желобов

Деталь, обеспечивающая герметичное соединение желобов. Устанавливается в каждом месте их стыка. Иногда металлические желоба крепятся внахлест, тогда стыки нужно герметизировать. Альтернатива — соединители с резиновыми уплотнителями. Такая конструкция позволяет обойтись без герметика, желоба фиксируются на защелках.

Заглушка

Заглушки устанавливаются на открытые торцы крайних желобов (как в верхней части, трассы, так и в зоне воронки) и не позволяют воде выливаться за пределы системы.

Кронштейны

Держатели, на которые укладываются желоба. Существуют разные виды кронштейнов, предназначенные для крепления на разные части крыши:

на обрешетку под кровельное покрытие;
на лобовую доску;
к стропилам.

В ассортименте водосточных систем Docke присутствует также регулируемое крепление, которое предназначено для монтажа пластиковых водостоков на кровлях без лобовой доски.

Колено

Меняет траекторию вертикальных частей водостока, например, для обхода карнизного свеса. Фактически это трубный элемент, изогнутый под определенным углом. Наиболее распространены колена на 45° и 72°.

Коллектор и тройник

С помощью коллектора можно соединить две трубы, одна из которых идет вертикально, а другая — под произвольным углом. Кроме того, существуют тройники с фиксированным углом захода трубы в 45°.

Хомут

С помощью хомутов крепятся вертикальные элементы водостока для кровли:

трубы;
колена;
наконечники;
соединительные муфты.

Обычно хомут выполнен в виде кольца с опорой для крепления. Иногда шпилькой для фиксации на стене.

Медь

Медные водостоки — это самые дорогие и долговечные системы. Все его части изготавливают из меди толщиной 0,6 мм. Без защитного покрытия, так как материал не подвержен коррозии.

Преимущества меди

Долговечность

Водостоки из меди могут служить 100–150 лет.

Привлекательный внешний вид

Медная водосточная система выглядит дорого и изысканно. Сначала медь имеет красновато-золотистый цвет, а через несколько лет материал темнеет и приобретает шоколадный оттенок. Через 25–30 лет на поверхности водостока появляется зеленоватая патина, которая придает водосточной системе изысканный вид.

Герметичность

Медные трубы изготавливают методом продольного штампования, поэтому на них нет швов. Цельные трубы герметичны, поэтому не дают течи даже при серьезных нагрузках.

Прочность

Медные трубы выдерживают нагрузки от больших потоков воды и схода снега.

Безразлична к перепадам температур

Медь не деформируется в жару и стужу. Она также устойчива к перепадам температур и давлению.

Недостатки меди

Дороговизна

Медные водосточные системы дороже аналогов из пластика в 4–5 раз. Монтаж медного водостока тоже будет стоить дороже, чем монтаж системы из любого другого материала.

Несовместимость материалов

Контакт меди с оцинкованной сталью и титановым цинком приводит к ее разрушению. Все крепежи и покрытие крыши должны быть из меди или нержавеющей стали.

Как расчитать шаг воронок водоотвода

Архитектура

Шаг воронок внутреннего водостока ничто строго не регламентирует

Важно соотношение площади водосбора кровли к пропускной способности воронки. Основное, для прикидки: СНиП II-26-76 “КРОВЛИ” 4. ВОДООТВОДЯЩИЕ УСТРОЙСТВА

ВОДООТВОДЯЩИЕ УСТРОЙСТВА

Точный расчет: СНиП 2.04.01. “ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ” 20. ВНУТРЕННИЕ ВОДОСТОКИ

Сообщение от : 20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок. Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания. Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

Также очень полезно: СО-002-02495342-2005 “КРОВЛИ ЗДАНИЙ И СООРУЖЕНИЙ ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО” 1.5. ВОДООТВОД С КРОВЛИ

Сообщение от : Для плоских кровель – 1.5 см2 воронки на 1 м2 кровли.

Это не для плоских кровель, а для наружных водосточных труб (п. 4.8 СНиП “Кровли”). Хотя для прикидки подойдет в любом в случае. Для плоских кровель:

Сообщение от : 4.4. На каждом участке кровли, ограниченном стенами и деформационными швами, должно быть не менее двух водоприемных воронок, при площади участка кровли менее 700 м2 допускается установка одной воронки диаметром не менее 100 мм.

Я думаю, что обогрев всей водосточной системы наружного водостока желателен, но этого не требует СНиП, и заказчика поэтому не убедить, если он против.

Вот в СО-002-02495342-2005 тоже рекомендуют

Сообщение от : 1.5.1. . Для исключения образования льда на элементах наружного водоотвода предусматривают электрообогрев всех его элементов и наружных лотков до ливневой канализации.

, но это необязательный документ.

Сообщение от G_blin: . только пока никто не идёт на обогрев. Думают ка вы))))

Видел собственными глазами обогрев наружнего водостока на производственном предприятии!

Есть такая проблема!)))

Мы здание одно облицовываем, так там по расчётам 53 кВт надо на обогрев водостоков..)))

Сообщение от DJo Frey: Обогрев воронок внутреннего водостока не регламентируется, но очень желателен, особенно при холодном чердаке.

СНиП 2.04.01-85* 20. Внутренние водостоки п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий. Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

Пошёл качать снип))) Спасибо за наводку.

Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.

Сообщение от G_blin: Однако вопрос оставляю открытым!: Если водосток спрятан в пироге НВФсВЗ (фактически не утеплён), его нужно обогревать.

Чем регламентируется необходимость обогрева наружного водостока сказать затрудняюсь.

Сообщение от G_blin: А обогрев воронок регламентируется. А если система водостока прячется в пироге вентфасада.

СНиП 2.04.01-85* п.20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий. Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

Теги: #Расчет количества воронок на плоской кровле

качать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибокачать снип))) Спасибоне менее однойпропускной способности площадипропускной способности воронкипропускная способность будетпропускная способность должнапропускной способности воронкипропускная способность будетпропускная способность должнапропускной способности воронкиводосток спрятан вводосток спрятан в

листовзащитнымутеплителемпокрытииактуализированныйоснованияприменениятребованиясоответствующеепленкакровельныерешенияширинойнегопанелейзащитыбитумнуюусловийбетонными

Алюминий

Элементы такой водосточной системы изготавливают из алюминия толщиной 1-1,6 мм. На алюминиевой поверхности при взаимодействии с воздухом образуется оксидная пленка, которая защищает материал от коррозии, а при повреждениях восстанавливается сама.

Преимущества алюминия

Небольшой вес

В сравнении со стальными, алюминиевые водостоки весят меньше, что облегчает монтаж и не сильно нагружает крепления.

Стойкость к нагрузкам

Легкость алюминия позволяет делать стенки труб и желобов более толстыми, поэтому они выдерживают значительные нагрузки снега, льда и воды. Толщина стенок алюминиевых водостоков — 1-1,6 мм, а стальных в — 0,5-0,7 мм.

Стойкость к коррозии

Оксидная пленка защищает материал от коррозии. Царапины и повреждения со временем затягиваются оксидным слоем самостоятельно.

Многообразие цветов

Алюминию можно придать цвет в соответствии с каталогом RAL, что позволяет выбрать водосток в цвет любой кровли.

Недостатки алюминия

Шумность

Во время дождя металл шумит. Капли дождя будут хорошо слышны, если в доме плохая плохая звукоизоляция.

Непрочность

Алюминий — это мягкий материал, поэтому при ударах алюминиевого водостока на нем могут оставаться вмятины.

Пластиковые водостоки

Изготавливаются из ударопрочного пластика, окрашенного в популярные цвета по каталогу RAL. Главное достоинство — они не подвержены коррозии и механическим повреждениям. Посторонние предметы и куски льда зимой не наносят ущерба внешнему виду и защитному покрытию.

Преимущества пластиковых водосточных систем

Мало весят, поэтому даже протяженная система, рассчитанная на увеличенную площадь ската, не создаст серьезной дополнительной нагрузки на кровлю.
Быстро восстанавливают форму. Пластик сразу возвращается в исходное положение после снятия нагрузки.
Просто монтируются. Прежде всего из-за небольшого веса и удобной системы крепления элементов.
Дешевле стоят. Разница в цене с металлическими аналогами может составлять 30–50%.
Cохраняют конструктивную прочность и функциональность при температурах от -40 до +50° С, а потому применимы практически в любых климатических поясах.

Недостатки пластиковых водостоков

Основной недостаток пластика — высокий коэффициент теплового расширения, из-за чего он больше, чем металл, меняет свои размеры в жаркую и холодную погоду. Поэтому при соединении элементов пластиковой водосточной системы нужно строго выдерживать компенсационные зазоры. Ведущие производители этого оборудования уже разработали специальные решения, которые значительно облегчают монтаж, так что влияние физических процессов в современных водостоках сведено к минимуму.

Медные водостоки для крыши

Преимущества

Длительный срок службы без потери внешних и эксплуатационных качеств. С годами на поверхности труб образуется благородная патина, которая служит дополнительной защитой водостока от агрессивных факторов окружающей среды.
Прекрасное решение для авторских архитектурных проектов.
При профессиональном монтаже не требуется герметизация стыков.

Недостатки

Ограниченность в использовании. Они не подходят для крыши с металлокерамическим или битумным покрытием, не сочетаются с листовой кровлей.
Сложный монтаж. Медные стояки и доборные элементы нельзя крепить на обычные гвозди и саморезы. Требуется избегать контакта меди с цинком и алюминием. Тяжелые трубы создают серьезную нагрузку на подкровельную систему и фасад здания.
Высокая цена.

Сравнительная таблица водосточных систем

	Водостоки из ПВХ	Медные водостоки	Оцинкованный металл с полимерным покрытием	Оцинкованная сталь или жесть
Вес	Легкий	Тяжелый	Средний	Средний
Срок службы	50 лет	150 лет	50 лет	10 лет
Стойкость цвета	Стойкий к выцветанию	Цвет меняется в процессе эксплуатации от медного до зеленого	Стойкий к выцветанию	Стойкий к выцветанию
Монтаж	При сборке не требуется специальных знаний	При сборке требуется высокая квалификация, так как стыкиэлементов соединяются с помощью спайки	При сборке не требуется специальных знаний	При сборке не требуется специальных знаний
Ударопрочность	Высокая ударопрочность даже при отрицательных температурах	Появление вмятин	Появление вмятин	Появление вмятин
Воздействие УФ и атмосферных явлений	Не подвержены коррозии, устойчивы к атмосферным явлениям, средняя устойчивость к УФ	Не подвержены коррозии, устойчивы к УФ и атмосферным явлениям	Подвержены коррозии при нарушении полимерного покрытия	Подвержены коррозии при нарушении покрытия
Влияние перепадов температуры	Высокий показатель линейного расширения при температурных колебаниях компенсируется особенностями конструкции	Медные водостоки имеют относительно небольшие линейные расширения при перепадах температуры	Металлические водостоки имеют относительно небольшие линейные расширения при перепадах температуры	Металлические водостоки имеют относительно небольшие линейные расширения при перепадах температуры

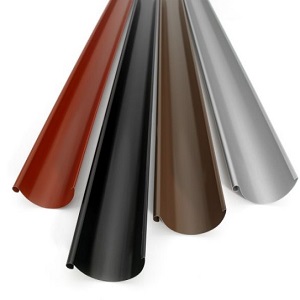

Материалы водосточных желобов

Желоба для водостока подразделяются на:

металлические;
пластиковые.

Металлические производят из оцинкованной стали, алюминия, меди и пр. От материала изготовления напрямую зависят условия эксплуатации и ценовые параметры. Поэтому давайте познакомимся с каждым вариантом.

Желоба из оцинкованной стали

Главное достоинство водосточных желобов, произведенных из оцинкованной стали, — доступная цена. На пике популярности находятся желоба с полимерным покрытием. Чаще тут используется пурал. В результате повышается устойчивость к коррозии. Материал меньше выцветает, и лучше переносит механическое воздействие.

Также плюс — широкая цветовая гамма. Но полимерное покрытие хрупкое. Легко повреждается при перевозке или установке. Ну, а на участке желоба, где сколот полимер, скоро начнет появляться ржавчина.

Алюминиевые желоба

Алюминиевые желоба для водостока тоже недорогие и легкие. Для увеличения срока эксплуатации изделия покрывают лаком или на них наносят краску. Можно купить модели самых разных цветов.

Также присутствуют два варианта. Первый — можно приобрести такие желоба уже в готовом формате. Второй — изготовить самим. Для собственного изготовления берут листовой алюминий, разрезают и выгибают соответствующим образом.

Желоба из меди

Водосточные желоба из меди отличаются самым долгим сроком использования. Для производства берется чистая медь, и дополнительные покрытия здесь не нужны. Из недостатков четко выделяется дорогая цена изделий.

Также нужно помнить, что медь не всегда будет блестеть на солнце, как в день монтажа. Со временем материал окислится, и приобретет сначала зеленоватый оттенок, а потом – малахитовый. Патина способна подарить зданию особую старинную изысканность, но это может быть не всем по вкусу.

Кроме того, при соприкосновении с другим металлом, даже через стекающую с них воду, на меди может появиться коррозия. Поэтому медные желоба используют, если крыша дома никак не связана с металлом.

Желоба из титан-цинка

Хотя в названии данного вида желоба титан стоит на первом месте, но, на самом деле, такие изделия на 99,5% производятся из цинка, и только на 0,5% из смеси титана, меди и алюминия. Титан важен для того, чтобы желоба были прочными и твердыми, так как цинк — хрупкий материал.

По цвету желоба могут быть естественно серебристыми, или с покрытием патиной. Недостаток — высокая цена. Желоба из титан-цинка дорогие. Поэтому встречаются нечасто. Однако срок их годности определен производителем — от 100 до 150 лет.

Желоба из ПВХ

Самые распространенные желоба для водостока — изделия из ПВХ. Они легкие при монтаже, долговечные и недорогие. Кроме того, во время дождя они издают гораздо меньший шум, чем металлические аналоги.

Модели производятся из пластмассы, окрашенной во всей своей массе. В результате у них однородный цвет не только на поверхности. При сколе или царапине это будет не так заметно, по сравнению с материалом, у которого прокрашена только наружная поверхность.

В то же время такие желоба покрывают акрилом или диоксидом титана. Они становятся устойчивыми к ультрафиолетовым лучам и химически агрессивным жидкостям.

Пластиковые желоба без проблем можно использовать до 50 лет. Легко выдерживают экстремальные температуры – от -50°С до +70°С. Справляются с большими снеговыми и ветровыми нагрузками. Им не страшна коррозия. И это верно даже в том случае, если, скажем, лед поцарапал их покрытие.

Материал изготовления

Вынесенный в заголовок раздела признак используется для классификации систем водоотвода наиболее часто. Это объясняется тем, что именно материал изготовления определяет ключевые характеристики водостоков. К ним относятся долговечность, стоимость, надежность и т.д.

В зависимости от материала изготовления различают следующие виды водосточных систем:

стальные. Один из самых популярных вариантов. Для защиты поверхности металла используется оцинкованное или полимерное покрытие. Плюсы – разумная цена, разнообразие, доступность;
медные. Практичный и надежный в эксплуатации вариант водосточной системы. Отличается длительным сроком эксплуатации. Недостатки – большая масса и высокая стоимость;
алюминиевые. Сочетают отменные эксплуатационные свойства со сложностью монтажа. В качестве бонуса – стильный внешний вид и небольшой вес. Из недостатков выделяется низкая восприимчивость к температурным перепадам;
пластиковые. Популярный в последние годы тип водостока. Его главными достоинствами выступают: малая масса, стойкость к коррозии, удобство монтажа, сохранение первоначального внешнего вида. В числе недостатков – относительно невысокая прочность и хрупкость материала.

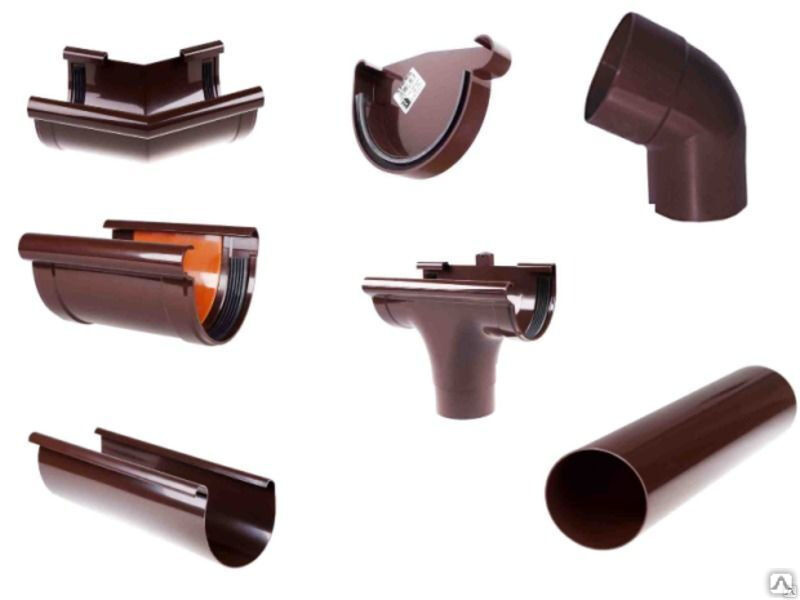

Комплектующие элементы для водосточного желоба

Желоба в водосточной системе располагают не сами по себе. Для правильного монтажа требуется много комплектующих элементов. Речь идет о:

Соединителях желобов. Длина водосточных желобов, как правило, не превышает 3 метра. Если состыковывают два желоба (или больше), то используют соединители. Они обеспечивают прочную герметичную фиксацию ― в них размещены резиновые уплотнители.
Углах желобов. Это элементы, которые крепят на внешних и внутренних углах здания. Необходимы для качественной гидродинамики.
Кронштейнах. Это набор крюков, которые необходимы для крепления обсуждаемых изделий к крыше. Отличаются конструкцией и применяются при разных формах крепления.
Воронке желоба. Предназначена для сбора воды из желоба и направления в водосточную трубу.
Заглушках желоба. Не дают воде вытекать из желоба на торцах.

Также обозначенные выше элементы иногда дополняются защитным колпаком-сеткой. Надевается сверху на водосточный желоб, чтобы туда не попал мусор, к примеру, осенние листья. Если об этом не позаботиться заранее, то водосток засорится и будет с трудом справляться с функциями. Придется часто чистить.

Цинк-титан

Это легкий сплав с блестящей поверхностью, на котором со временем возникает защитный слой сине-голубой пленки — патины. Добавки титана усиливают прочность, а медь и алюминий увеличивают пластичные свойства.

Преимущества цинк-титана

Долговечность

Цинк-титановая система может прослужить до 120 лет.

Не подвержен коррозии

Цинк-титановым водостокам не страшна вода, так как патина защищает его от коррозии.

Прочность Цинк-титан прочен к механическим воздействиям.

Пластичность

Из цинк-титана можно выполнять водосточные системы любых форм, так как материал сгибается, не ломаясь.

Недостатки цинк-титана

Высокая стоимость

Цинк-титановая система стоит в 4–5 раз дороже аналогов из металлопластика.

Подвержен электрокоррозии

При контакте с медью, железом, рубероидами, ПВХ-мембранами, цементом, асфальтом и изделиями из нефти, цинк-титановые водостоки неизбежно разрушаются.

Какие выбрать материалы

Когда предстоит выбрать материалы для создания водоотвода, следует изучить все предлагаемые виды. Совсем недавно, водоотводную систему могли создавать из бамбука, дерева или других подручных материалов. Но сегодняшние требования к качеству уже не позволяют использовать подобные водоотводы, которые не отвечают установленным стандартам и оптимальным техническим характеристикам. Так, самыми популярными и лучшими считаются системы водоотвода, выполненные из стали или поливинилхлорида. Не менее популярными являются медные водостоки.

Особенности материалов:

1. Водостоки из поливинилхлорида. Это особый вид пластика, который более известен как ПВХ. Он имеет такие свойства, как стойкость к любым негативным воздействиям внешних факторов, в том числе и к временным погодным изменениям. Такие системы не покрываются защитным материалом, потому что они не деформируются и не портятся при условии постоянной влаги.

Немаловажную роль играет и легкость материала. Водосток из поливинилхлорида быстро и легко монтируется, при этом еще оказывает дополнительное давление на край крыши.

Все поливинилхлоридные системы окрашиваются еще в момент создания на производстве, поэтому необходимые защитные примеси добавляются непосредственно только в сырье. Подобный водосток долго не тускнеет, лучше сохраняет форму и не подвергается образованию царапин и сколов. Цвет поливинилхлоридных изделий остается долгое время ярким и красивым.

Водостоки из ПВХ имеют также некоторые недостатки. Например, при сильном палящем солнце, изделия могут деформироваться и потерять свой первозданный вид. Но в первую очередь, это зависит от выбранной компании-производителя. В зимний период могут повредиться кронштейны, если они не будут обработаны заблаговременно системой антиобледенения. Но даже, несмотря на это, поливинилхлоридные материалы имеют меньшую стоимость, поэтому они так популярны среди потребителей.

2. Стальные водостоки. Многие потребители отдают предпочтение именно стальным водоотводам. Их производят из оцинкованной стали, которая имеет толщину полотна около 6 мм. Использование такого материала лучше, потому что он менее всего подтвержден образованию коррозии. Такие свойства достигаются за счет того, что сталь имеет тонкое покрытие из цинка.

Подобные конструкции выдерживают любые перепады температуры, и полностью предохраняют желоба от большого скопления льда и снега. Минус подобной конструкции в том, что она имеет высокий уровень шума. Например, во время града неприятный звук будет слышен во всем доме.

Внешний вид водостока из стали напрямую зависит от краски. Сегодня такую конструкцию можно покрасить практически в любой оттенок. Водосточная система может быть изображена в любом цвете, но тут же у нее возникают и некоторые недостатки. Например, окрашенная сталь станет не такой устойчивой к повреждениям, как необработанный материал. Под постоянным воздействием УФ-лучей, краска быстро начнет рассыхаться и на ней могут образоваться трещины. Для восстановления свойств стального водоотвода, придется его время от времени перекрашивать. Для того чтобы подобные водосточные системы служили дольше, следует выбирать материалы только от проверенных производителей.

3. Водостоки из меди. Этот материал по своим свойствам похож на стальной аналог. Медь менее подвержена коррозии и отличается стойкостью к природным изменениям. Единственное отличие подобных конструкций от аналогичных, это в их стоимости. Медные водостоки в разы дороже стальных конструкций, поэтому их относят к элитной категории товаров.

Все медные водосточные системы имеют красивый презентабельный вид, поэтому их можно сочетать с натуральными материалами по типу камня и кирпича. Стоит отметить, что подобные конструкции отличаются не только своим внешним видом, но и долголетием. Водостоки из меди могут служить на протяжении 100 лет и не деформироваться от внешнего негативного воздействия.

4. Водостоки из смешанных материалов. Сегодня многие готовы выбрать для своих домов или коттеджей смешанные типы материалов. Так, например, лучше отдавать предпочтение пластику и металлу. Такое сочетание отличается не только прочностью, но и прекрасным внешним видом. Подобные конструкции состоят из каркаса, который выполнен из стали, и из внешней части – из пластика.

С каждым годом производители все чаще разрабатывают разные ливнеприемники, сетчатые фильтры, заслоны, трубы и прочее, чтобы было легче и быстрее отводить избыток осадков с крыши, через специальные резервуары или канализацию. Только грамотно подобранная водосточная система поможет наслаждаться проливными дождями и не беспокоиться о состоянии фундамента и фасада дома.

Практические советы по выбору водосливных систем

Выбор водосточной системы желательно делать на этапе проектирования крыши. Дело в том, что для некоторых систем нужно специально подготавливать обрешетку. Это касается не только элементов самой водосточной системы, но и снегозадержателей. Кроме того, надо иметь в виду, что диаметр водостоков должен соответствовать максимальному количеству воды, набор доборных элементов отвечать архитектурным особенностям крыши. От этих факторов зависит количество и расположение вертикальных труб, методы их подключения. Опытные кровельщики подбирают диметр вертикальных труб из расчета 1 см2 их сечения на 1 м2 площади подключенных скатов.
Во время покупки товара обязательно следует проверить сертификат качества, особенно это касается пластиковых водостоков. Дело в том, что некоторые недобросовестные компании используют для их изготовления не первичный, а вторичный полиэтилен. Вторичный полиэтилен получают после переработки старых пластиковых изделий, а они потеряли свои первоначальные характеристики. Межмолекулярные связи нарушились, ультрафиолетовые лучи очень негативно воздействуют на пластик. Материал непластичен, боится не только динамических, но и статических нагрузок.
Тип кровли не влияет на выбор системы, можно без проблем подобрать пластиковую или металлическую конструкцию под натуральную штучную черепицу или профилированные листы.

Состав водосточной системы

Важное значение при выборе водостока имеет комплектация системы всеми необходимыми составными элементами. Их количество весьма велико и включает:

желоба. Предназначены для отвода воды в горизонтальном направлении. Обычно размещаются по периметру крыши;
водосточные трубы. Решают аналогичную задачу, но по вертикальному перемещению стоков. В зависимости от типа организации системы водоотвода размещаются либо по фасаду, либо внутри здания;
водосборные воронки. Монтируются в местах соединения желобов и труб;
крепеж – кронштейны, крюки, хомуты и т.д. Количество и виды необходимых крепежных элементов определяются с учетом характеристик здания, материала изготовления водосточной системы и требованиям, которые к ней предъявляются;
доборные элементы и комплектующие.

Последний пункт списка включает сразу несколько разнообразных изделий, а потому заслуживает отдельного рассмотрения. К числу комплектующих и доборных элементов обычной водосточной системы относятся такие:

воронки
заглушки. Монтируются в местах окончания горизонтальной части водостока;
углы. Предназначены для стыка двух желобов, установленных на разных скатах крыши;
защитные сетки. Выполняются функцию защиты от попадания внутрь водосточной трубы мусора. Устанавливаются на водосборные воронки;
колено. Используется для смены направления трубы водостока с целью обхода архитектурного элемента, расположенного на фасаде здания;
патрубок для слива. Устанавливается в нижней части водосточной трубы. Необходим для направления воды от стены и фасада здания в лоток или ливневую канализацию.

Самостоятельно рассчитать потребность в комплектующих для системы востока здания непросто. Оптимальный вариант – взять исходную информацию из проектной документации на строительство. При отсутствии таковой лучше всего обратиться за помощью к профессионалам, обладающим соответствующими знаниями и опытом.

Как устроена водосточная система

Конструкция водосточной системы

Все производители выпускают универсальный комплект элементов водосточной системы. Водостоки различаются по размерам, материалу изготовления и внешнему виду. Система состоит из горизонтальных желобов, монтированных под краем покрытия кровли, и водосточных стояков, укреплённых с желобами воронками для сбора воды.

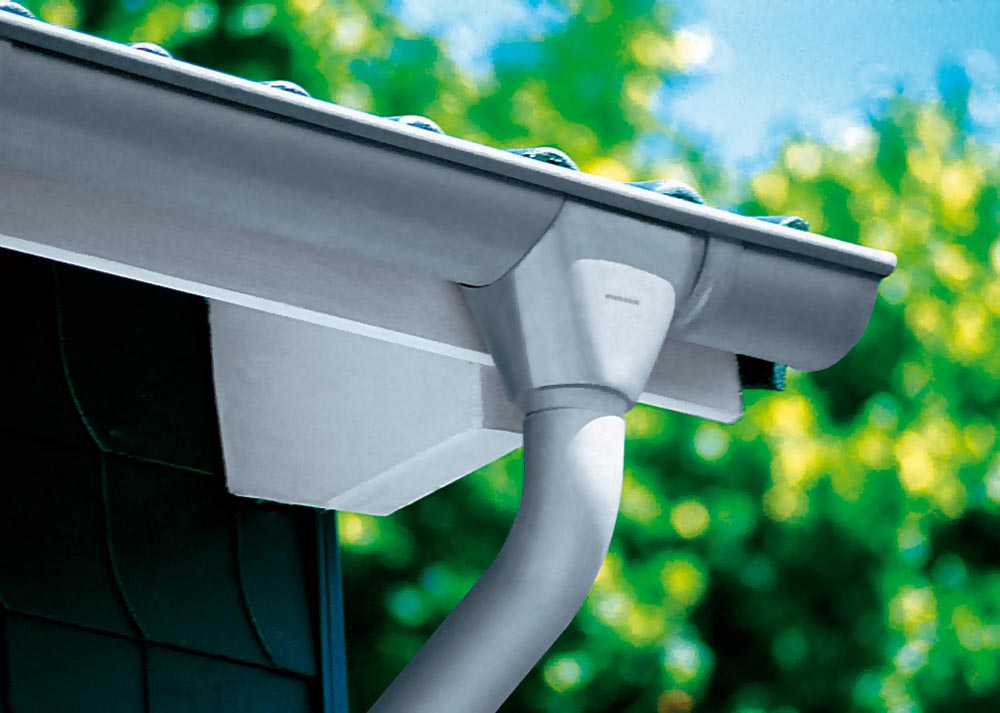

Перпендикулярные детали стыкуют между собой воронками. Также в водосточная система включает в себя: заглушки, соединители, тройники, детали крепежа, угольники, колено.

Составляющие системы берутся в зависимости от конструкции водоотводящей системы.

Видео описание от специалиста «Альта-Профиль» о элементах водосточной системы :
