Однополупериодные выпрямители
Далеко не все фильтры способны полностью избавить ток от резких пульсаций. Для этих целей требуются более совершенные фильтры, обеспечивающие на нагрузке лишь незначительные пульсации постоянного тока. Такие пульсации не оказывают решающего влияния на основные функции электронного устройства, получающего питание через выпрямитель.
К наиболее простым приборам относится однополупериодный выпрямитель. Основным принципом его работы является использование для выпрямления только положительных полупериодов. Выпрямленный ток и сетевое напряжение имеют одинаковую частоту пульсаций. Поэтому для их сглаживания в однополупериодном выпрямителе должен применяться хороший фильтр. С помощью данных устройств осуществляется питание аппаратуры с потреблением незначительного тока. В случае возрастания токовых значений, необходимо использовать более сложные фильтры.
Критерии выбора выпрямителей
Приобретая сложное техническое устройство ориентируются на его основные характеристики. Для выпрямителя к таким относятся:
- Номинальное напряжение;
- Выпрямленный ток;
- Частота пульсаций.
Первый параметр обычно указывается двумя переменными. Одна – это напряжение до фильтра, вторая – после него.
Номинальный выпрямленный ток — это среднее значение. Он задается техническими условиями.
Качественным показателем каждого сетевого выпрямителя-стабилизатора напряжения и тока является пульсация. В зависимости от схемы устройства частота гармоники выходных параметров должна быть равна аналогичной величине питающей сети для однопериодных и удвоенному значению ее для двухполупериодных приборов.
Что касается многофазных выпрямителей, то у них этот параметр зависит от схемы и числа фаз.
Важными характеристиками таких приборов являются коэффициенты:
- Фильтрации;
- Пульсаций.
Первый – это отношение коэффициента на входе к аналогичной величине на выходе. Второй определяется как соотношение амплитуды гармонической составляющей напряжения или тока к их среднему значению.
Смотрим видео, критерии выбора прибора:
Еще одним параметром, на который ориентируются, выбирая выпрямитель, является нестабильность или колебания напряжения на его выходе. Этот параметр определяется как разница между реальным и номинальным значениями. Если же прибор используется без стабилизатора, то колебания определяются по отклонения напряжения в сети.
Обзор нескольких моделей
Оборудование этого класса выпускается различными производителями и представлено достаточно широко на отечественном рынке. Но не все модели пользуются большим спросом. Одни из-за своей высокой стоимости, вторые по причине низкого качества. Поэтому прежде, чем купить выпрямитель для дома следует внимательно изучить техническую документацию на различные виды устройств, а также ознакомиться с отзывами в сети. Часто в них можно найти много полезной информации. Не лишней будет и консультация со специалистом.
Чтобы несколько упростить выбор необходимого оборудования рассмотрим несколько самых популярных моделей выпрямителей для напряжения.
Одним из них является прибор PRS380. Он способен преобразовать синусоидальное входное напряжение переменного тока в выходное постоянного. Выпрямитель оснащен разъемам для установки в полку 19», которые располагаются на задней панели корпуса.
Современная структура цепи прибора позволило свести потери к минимуму, получив компактное устройство небольшого веса. Сфера применения этого оборудования достаточно широка и рассчитана на все системы постоянного тока, как с аккумуляторами, так и без них.
Номинальная мощность прибора составляет 8000 Вт, а при необходимости ее повышения допускается параллельное подключение нескольких модулей.
Поскольку существуют выпрямители, которые не только устанавливаются на горизонтальных поверхностях, но и могут крепиться на стене, то стоит рассмотреть и такую модель.
Модель PSR06
Это прибор под маркой PSR06-W. Он оснащен дисплеем, установленным на передней панели и предназначенным для контроля значений напряжения и тока на выходе. Устройство отличается компактными размерами и предназначено для монтажа на стену.
При его создании были учтены современные технологии, поэтому прибор отличается широким диапазоном входного напряжения, позволяя получать синусоидальный ток с коэффициентов мощности равным 1.
Выпрямитель оснащен платой контроля и коррекции величин на входе и выполняет их настройку в течение 1,5 мс. Эта особенность позволяет устройству поддерживать заданное значение тока практически до КЗ. При этом настройка выполняется с использованием клавиш, расположенных на лицевой части корпуса. Допускается подключение температурного датчика для компенсации этого параметра при зарядке аккумулятора.
Что советуют специалисты
Выбирая данный прибор, обращают внимание не только на технические характеристики прибора, но и на его стоимость. Какую модель купить? Дешевую? Дорогую? Эти вопросы актуальны для всех
Но какие ответы на них дают специалисты?
Они отмечают, что выбор выпрямителя должен основываться на задачах, которые ему придется решать, а также особенностях конкретной сети. В некоторых случаях можно обойтись самой простой и недорогой моделью. Но для подключения сложного оборудования понадобиться более дорогое устройство.

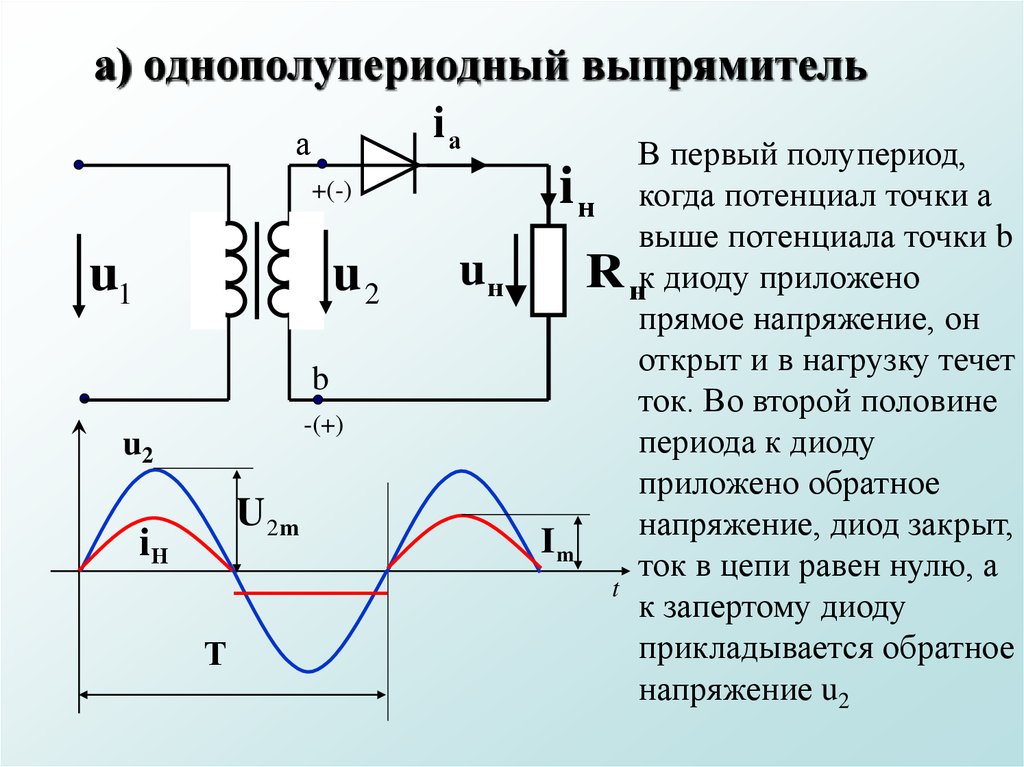

Однофазный однополупериодный выпрямитель
Однофазный однополупериодный выпрямитель пропускает на вход одну
полуволну питающего напряжения.

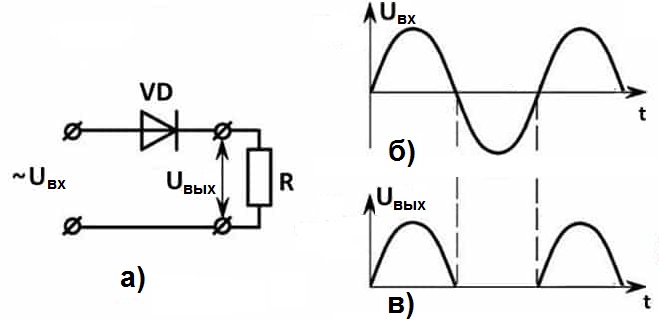

Рис. 1 – Схема и принцип работы однофазного однополупериодного выпрямителя
Во время положительного полупериода, диод находится в открытом положении и пропускает через себя ток на нагрузку. Когда приходит очередь отрицательного полупериода, устройство запирается, и питание на нагрузку не поступает. То есть происходит как бы отсечение отрицательной полуволны (на самом деле это не совсем верно, поскольку при данном процессе всегда имеется обратный ток, его величина определяется характеристикой ).
В результате, как видно из графика (рис. 1), на выходе мы получаем импульсы, состоящие из положительных полупериодов, то есть, постоянный ток. В этом и заключается принцип работы выпрямительных полупроводниковых элементов.
Импульсное напряжение, на выходе такого выпрямителя подходить только для питания малошумных нагрузок, примером может служить зарядное устройство для кислотного аккумулятора фонарика.
На практике такие схемы находят ограниченное применение в связи с
плохим использованием трансформатора и сглаживающего фильтра. Простота конструкции является единственным её достоинством.
К числу недостатков однодиодного выпрямителя можно отнести:
- Низкий уровень КПД, поскольку отсекаются отрицательные полупериоды, эффективность устройства не превышает 50%.
- Напряжение на выходе примерно вдвое меньше, чем на входе.
- Высокий уровень шума, что проявляется в виде характерного гула с частотой питающей сети. Его причина – несимметричное размагничивание понижающего трансформатора (собственно именно поэтому для таких схем лучше использовать гасящий конденсатор, что также имеет свои отрицательные стороны).
Кенотроны и твердотельные выпрямители
Выше намеренно не приводятся все известные схемы на твердотельной электронике, часть увидите в теме диодный мост. Найдутсятам и трёхфазные технические решения, в том числе принадлежащие Ларионову. Важнее рассмотреть критерии выбора кенотронов. Тематика древняя, литературу найти сложно среди интернетского завала, появляется смысл остановиться подробнее на старой элементной базе.
В аудиозаписи и на концертах ламповые усилители популярны и поныне. Стоят немалых денег. Купить сумеет не каждый, а вот собрать собственноручно… Артисты утверждают, что звук получается насыщенный объёмный. Авторам приходилось даже слышать, что, мол, от вибраций колонок в лампах электроны летят по-особенному. Оттого и звучание столь своеобразное.
- Важным параметром считается максимально допустимое обратное напряжение. Как в случае с твердотельной техникой, способно повредить: образуется лавинный пробой за счёт эмиссии электронов с анода. Сопровождающийся значительной температурой, сожжёт лампу.
- Внутренним сопротивлением называется величина, обратная проводимости лампы в открытом состоянии. Определяется из вольт-амперной характеристики прибора (см. рис.). Как для обычного диода потребуется разницу потенциалов поделить на ток. Значения берутся по выбранной рабочей точке, либо по максимуму входного напряжения.
- Максимальные ток в импульсе и напряжение способны превышать средние выпрямленные значения. Потребуется убедиться, что лампа не сгорит в имеющихся условиях.
Однополупериодный выпрямитель
После трансформатора в сетевом источнике питания, обычно, следует выпрямитель. Выпрямитель служит для преобразования переменного напряжения на вторичной обмотке силового трансформатора в постоянное напряжение.
Выпрямители делаются на диодах, используется свойство диода пропускать ток только в одном направлении. Существует несколько видов выпрямителей — однополупериодные, двухполупериодные с выводом средней точки, мостовые, с удвоением напряжения. Поскольку выпрямитель построен на диодах, которые пропускают ток только в одном направлении, то на его выходе получается не постоянное, а пульсирующее напряжение, т.е. напряжение постоянное по знаку, но переменное по величине, чтобы сделать его постоянным на выходе выпрямителя включают электролитический конденсатор. Он сглаживает пульсации и на нем получается уже постоянное напряжение, а не пульсирующее. В общем случае, для получения постоянного напряжения с относительно небольшими пульсациями, на один ампер потребляемого нагрузкой тока, применяют конденсатор емкостью в 4000мкф. Схема однополупериодного выпрямителя показана на рисунке 1.
Положительные полуволны проходят через диод на конденсатор, а отрицательные не проходят, таким образом, положительные полуволны поддерживают конденсатор заряженным, а напряжение с конденсатора поступает в нагрузку. Недостаток — требуется конденсатор большей емкости. Такие выпрямители применяются, когда не требуется низкий уровень пульсаций. Обычно для питания устройств потребляющих небольшой ток или сильноточных схем, в которых уровень пульсаций большого значения не имеет. В заключении необходимо отметить, что эта схема выпрямителя имеет еще один серьезный недостаток – это присутствие постоянной составляющей тока во вторичной обмотке трансформатора, что ведет к подмагничиванию его сердечника. Следовательно, возрастает реактивная мощность, потребляемая трансформатором из первичной сети, увеличивается его рабочая температура и уменьшается его коэффициент мощности. По этим причинам трансформаторы в простых схемах зарядных устройств для автомобильных аккумуляторов, где используется однополупериодное выпрямление (обычно используется один тиристор для выпрямления и управления током заряда)сильно греются.
Электрические параметры
У каждого типа диодов есть свои рабочие и предельно допустимые параметры, согласно которым их выбирают для работы в той или иной схеме:
- Iобр – постоянный обратный ток, мкА;
- Uпр – постоянное прямое напряжение, В;
- Iпр max – максимально допустимый прямой ток, А;
- Uобр max – максимально допустимое обратное напряжение, В;
- Р max – максимально допустимая мощность, рассеиваемая на диоде;
- Рабочая частота, кГц;
- Рабочая температура, С.
Здесь приведены далеко не все параметры диодов, но, как правило, если надо найти замену, то этих параметров хватает.

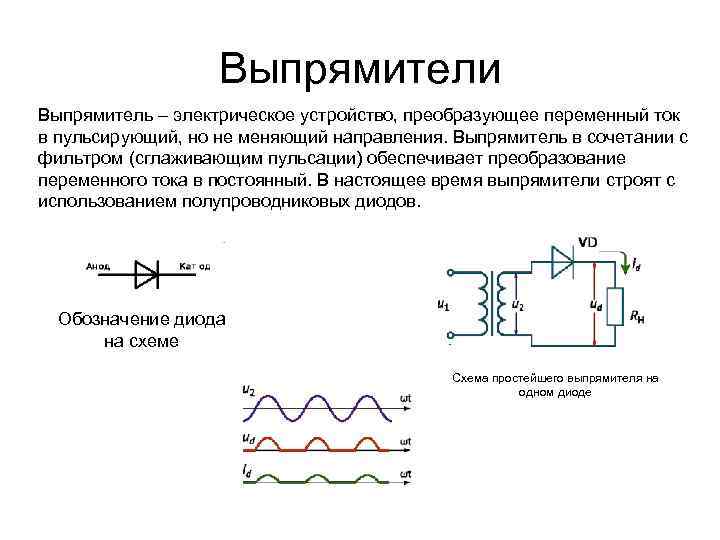

Схема простого выпрямителя переменного тока на одном диоде
На вход выпрямителя подадим сетевое переменное напряжение, в котором положительные полупериоды выделены красным цветом, а отрицательные – синим. К выходу выпрямителя подключим нагрузку (Rн), а функцию выпрямляющего элемента будет выполнять диод (VD). При положительных полупериодах напряжения, поступающих на анод диода диод открывается. В эти моменты времени через диод, а значит, и через нагрузку (Rн), питающуюся от выпрямителя, течет прямой ток диода Iпр (на правом графике волна полупериода показана красным цветом).
При отрицательных полупериодах напряжения, поступающих на анод диода диод закрывается, и во всей цепи будет протекать незначительный обратный ток диода (Iобр). Здесь, диод как бы отсекает отрицательную полуволну переменного тока (на правом графике такая полуволна показана синей пунктирной линией).
В итоге получается, что через нагрузку (Rн), подключенную к сети через диод (VD), течет уже не переменный, поскольку этот ток протекает только в положительные полупериоды, а пульсирующий ток – ток одного направления. Это и есть выпрямление переменного тока. Но таким напряжением можно питать лишь маломощную нагрузку, питающуюся от сети переменного тока и не предъявляющую к питанию особых требований, например, лампу накаливания.
Будет интересно Диод 1n4007: характеристики, маркировка и datasheets
Напряжение через лампу будет проходить только во время положительных полуволн (импульсов), поэтому лампа будет слабо мерцать с частотой 50 Гц. Однако, за счет тепловой инертности нить не будет успевать остывать в промежутках между импульсами, и поэтому мерцание будет слабо заметным. Если же запитать таким напряжением приемник или усилитель мощности, то в громкоговорителе или колонках мы будем слышать гул низкого тона с частотой 50 Гц, называемый фоном переменного тока. Это будет происходить потому, что пульсирующий ток, проходя через нагрузку, создает в ней пульсирующее напряжение, которое и является источником фона.
Этот недостаток можно частично устранить, если параллельно нагрузке подключить фильтрующий электролитический конденсатор (Cф) большой емкости. Заряжаясь импульсами тока во время положительных полупериодов, конденсатор (Cф) во время отрицательных полупериодов разряжается через нагрузку (Rн). Если конденсатор будет достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться, а значит, на нагрузке (Rн) будет непрерывно поддерживаться ток как во время положительных, так и во время отрицательных полупериодов. Ток, поддерживаемый за счет зарядки конденсатора, показан на правом графике сплошной волнистой красной линией.
Силовой выпрямительный диод.
Но и таким, несколько сглаженным током тоже нельзя питать приемник или усилитель потому, что они будут «фонить», так как уровень пульсаций (Uпульс) пока еще очень ощутим. В выпрямителе, с работой которого мы познакомились, полезно используется энергия только половины волн переменного тока, поэтому на нем теряется больше половины входного напряжения и потому такое выпрямление переменного тока называют однополупериодным, а выпрямители – однополупериодными выпрямителями. Эти недостатки устранены в выпрямителях с использованием диодного моста.

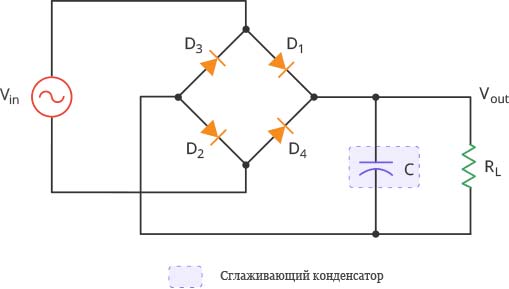

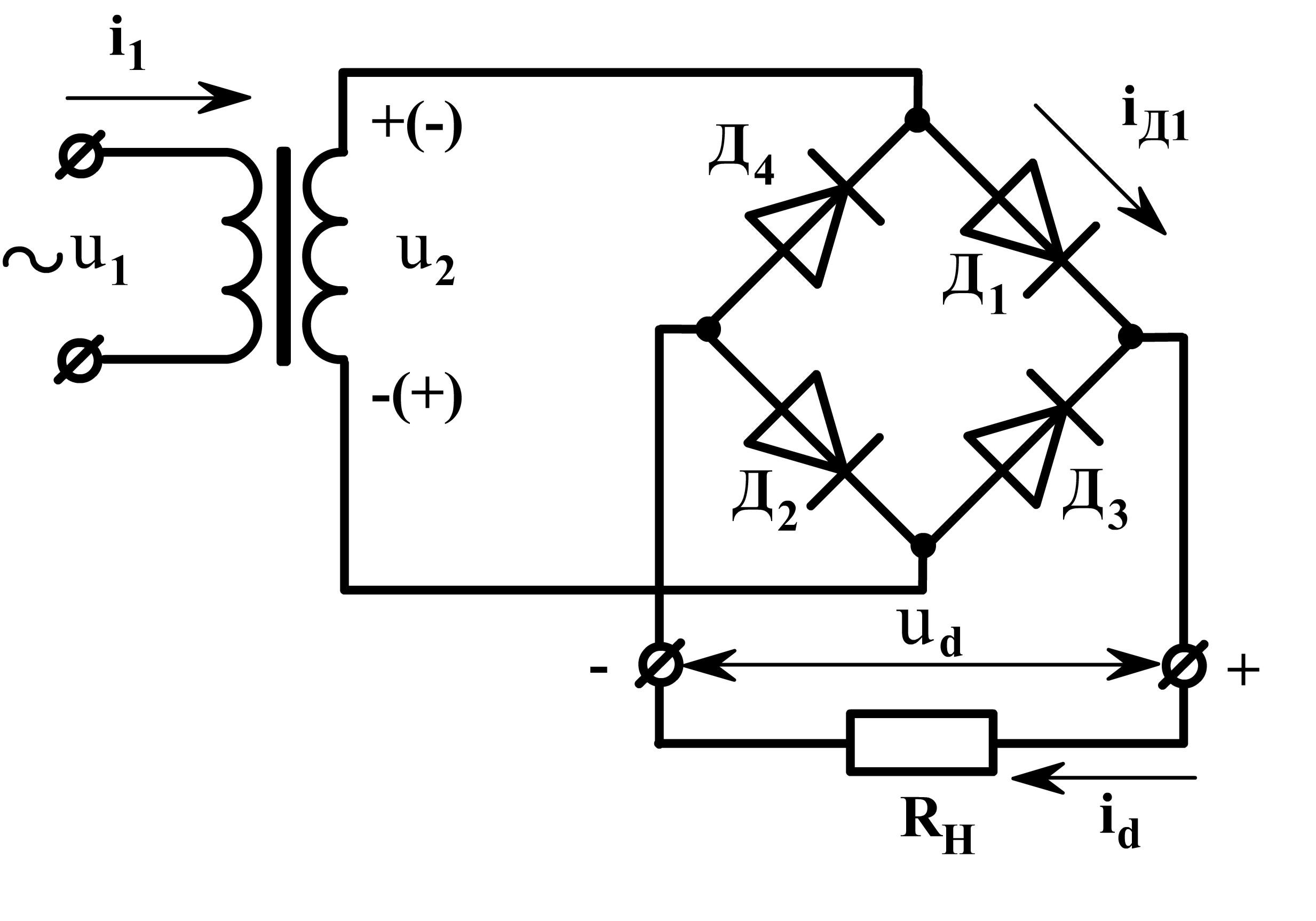

Фильтрация постоянного напряжения
Сигнал на выходе, который мы получаем от двухполупериодного мостового выпрямителя, является по сути пульсирующим постоянным напряжением, которое вырастает до максимума, а затем снижается до нуля.

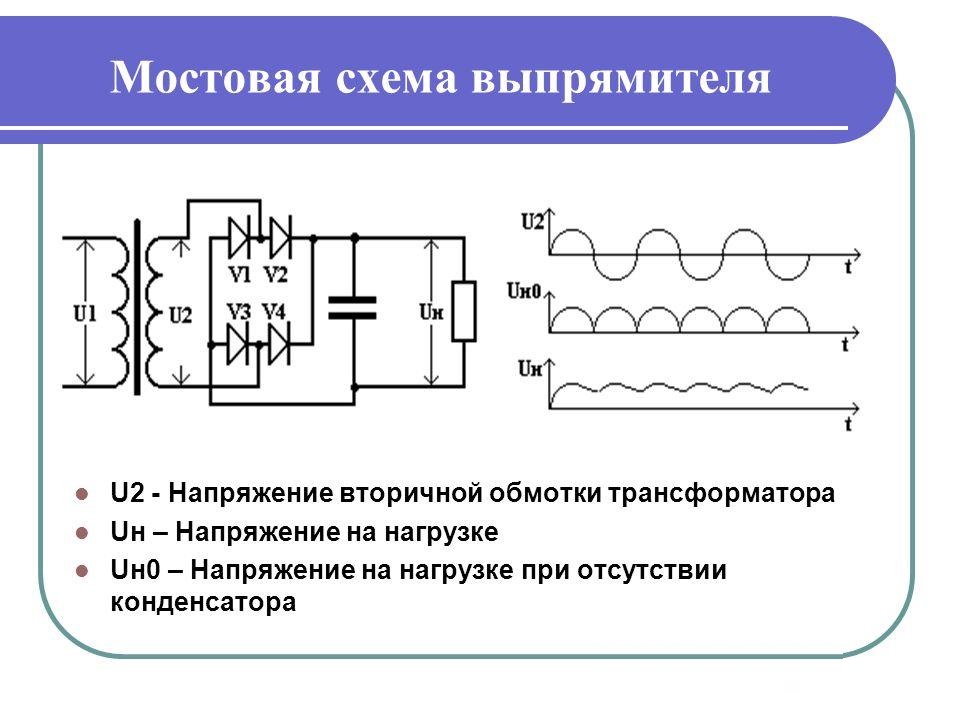

Для того чтобы избавиться от пульсаций, нам необходимо отфильтровать двухволновой сигнал. Один из способов сделать это — подключить сглаживающий конденсатор.
Первоначально конденсатор разряжен. На протяжении первой четверти цикла диоды D1 и D2 смещены в прямом направлении и из-за этого сглаживающий конденсатор начинает заряжаться. Процесс заряда длится до тех пор, пока напряжение с мостового выпрямителя не достигнет своего пикового значения. В этот момент напряжение на конденсаторе будет равно Vp.
После того, как напряжение с выпрямителя достигает своего пика, оно начинает уменьшаться. Как только напряжение снизиться ниже Vp соответствующая пара диодов (D1 и D2) не будет проводить.
Когда диоды выключены, конденсатор разряжается через нагрузку, пока не будет достигнут следующий пик. Когда наступает следующий пик, конденсатор заряжается уже через диоды D3 и D4 до пикового значения.
Мостовой тип устройства
Трехфазная мостовая схема выпрямления использует шесть диодов (или тиристоров, если требуется управление). Выходное напряжение характеризуется тремя значениями: минимальным U, средним U и пиковым напряжением.
Полноволновой трехфазный выпрямитель похож на мост Гейца.
Схема полноволнового трехфазного устройства. Обычный трехфазный выпрямитель не использует нейтраль. Для сети 230 В / 400 В между двумя входами выпрямителя. Действительно, между 2 входами всегда есть составное напряжение U (= 400 В).
Управляемый выпрямитель позволяет регулировать среднее выходное напряжение, воздействуя на задержки срабатывания тиристора (используется вместо диодов). Эта команда требует сложной электронной схемы. Диод ведёт себя как тиристор, загружаемый без задержки. Выпрямленное напряжение имеет такой вид.
Выходное U трехфазного выходного напряжения. Всего 7 кривых: 6 синусоид и красная кривая, соединяющая верхнюю часть синусоид («синусоидальные шапки»). 6 синусоидов представляют собой 3 напряжения, составляющие U между фазами и 3 одинаковыми напряжениями, но с противоположным знаком:
U31 = -U13U23 = -U32U21 = -U12.
Красная кривая представляет U на выходе выпрямителя, то есть на клеммах резистивной нагрузки. Это U не относится к нейтрали. Она плавает. Это U колеблется между 1,5 В max и 1,732 Вmax (корень из 3).
Umax — пиковое значение одного напряжения и составляет 230×1,414 = 325 В.
Схема как сделать из постоянного тока переменный — Портал о стройке
Люди всего земного шара в настоящее время имеют возможность получить знания в различных технических направлениях. Нам всем остается лишь воспользоваться знаниями, современной имеющейся базой научных открытий как отечественных так и зарубежных ученых.
Чтобы получить необходимые знания для разрешения каких-либо технических вопросов, мы обращаемся к тому или иному источнику информации. Человек, допустим открывает учебник по электротехнике и получает различную техническую информацию, к примеру:
- переменное напряжение является синусоидальным напряжением;
- коллекторный двигатель может работать как от переменного так и от постоянного тока;
- каждый диод обладает своим потенциальным барьером
и так далее.
И зачастую получается, что человеку трудно понять прочитанное. Он может запомнить информацию, но не осознавать того, что он прочитал. То-есть, кроме того что мы прочитали, нам необходимо понять явления физики.
Для чего нужен постоянный ток
Что из себя представляет постоянный ток? В чем различие между переменным и постоянным током? Чтобы нам ответить на эти и другие вопросы, — нам нужно вспомнить физику и электротехнику.
Постоянный ток — название происходит от самого слова постоянный, то-есть ток, в котором отсутствуют пульсации, — в отличие от переменного тока. К таким источникам энергии \постоянного тока\ относятся химические источники тока:
- первичные источники;
- электрохимические аккумуляторы.
Первичные источники тока — это различные батарейки \разового пользования\, не подлежащие своему восстановлению в первоначальное состояние — после их разрядки.
К электрохимическим аккумуляторам относятся различные типы аккумуляторов, способность которых проявляется в возвращении их в свое первоначальное химическое состояние в процессе воздействия электрического тока, — зарядки аккумулятора. Другими словами, зарядили:
- аккумулятор авто;
- аккумулятор шуруповерта;
- аккумуляторы соединенные в батареи — для телефонной связи,
— в результате, получаем неоднократную возможность в их дальнейшей эксплуатации, эксплуатации источников постоянного тока.
Какие преимущества мы находим в применении постоянного тока? Данную электрическую энергию можно аккумулировать, допустим, для той же самой ветряной электростанции, — при отсутствии ветра.
Следовательно, вывод такой, что в приведенных источниках электрической энергии отсутствует частота, — в виду отсутствия пульсаций тока.
Где еще можно наблюдать применение постоянного тока? Постоянный ток необходим также для питания электродвигателей — работающих от постоянного тока. Электродвигатели постоянного тока применяются как тяговые двигатели, в которых допускается плавное вращение ротора, к примеру, в электровозе.
Вот мы и ответили на такой простой вопрос «для чего нужен постоянный ток».
Однополупериодный выпрямитель тока
Однополупериодный выпрямитель тока — это наиболее упрощенная схема выпрямления тока.
рис.1
рис.2
Рассмотрим две схемы, разница которых состоит в том, что в первой схеме однополупериодного выпрямителя тока, — параллельно нагрузке подключен конденсатор. Первая схема \рис.1\ состоит из:
и подключенной нагрузки ко вторичной обмотке трансформатора.
Во второй схеме однополупериодного выпрямителя тока, цепь вторичной обмотки трансформатора состоит из диода и подключенной нагрузки \рис.2\. В электротехнике, диоды состоящие в схеме, — еще называют вентилями. Если в своих описаниях схем Вы даете пояснение и заменяете слово «диод» словом «вентиль», — разницы не будет никакой.
На представленных кривых изменения напряжения \рис.1\ видно, что:
- переменное напряжение в схеме наблюдается перед вентилем \диодом\;
- после вентиля напряжение пульсирующее — положительной полярности
и после конденсатора, параллельно включенного перед нагрузкой, — напряжение выглядит как бы сглаживающим. То-есть конденсатор состоящий в схеме после диода, — сглаживает пульсацию. Поэтому, конденсаторы еще называют фильтрами.
Но для питания отдельных схем-блоков, к примеру в радиотехнике такие схемы выпрямления тока не подходят, так как пульсации будут создавать фон переменного тока, а это в свою очередь будет приводить к искажению звукового сигнала.
Для питания схем:
- телевизоров;
- транзисторных радиоприемников;
- электронных приборов,
— схемы выпрямления, в целом состоят из так называемых реактивных элементов — дросселей и конденсаторов.
Сравнение однофазного и трехфазных устройств
Однофазный выпрямитель, как правило, менее дорогостоящий, чем трехфазный с одинаковой номинальной мощностью, но это преимущество в затратах становится менее значительным при более высоких нагрузках. Более крупные выпрямители используются в больших системах ИБП, гальванических, электроочистительных и анодирующих установках, больших контроллерах двигателя постоянного тока и т. д.
Любое устройство мощностью более 10 кВт должно иметь трехфазный вход. Кроме того, контроллеры переменного тока с регулируемой частотой, которые напрямую ректифицируют сеть без трансформатора, имеют трехфазный выпрямитель, хотя однофазный вход возможен для двигателей менее 5 кВт.
Ниже приведён список преимуществ трехфазного и однофазного выпрямителей с одинаковой выходной мощностью:
- Входной ток сети ниже и сбалансирован между тремя фазами. Этот баланс важен, если выпрямительная нагрузка является значительной частью общей нагрузки вашего завода.
- Входные гармонические токи меньше и легче подавляются.
- Величина пульсации выхода намного меньше, а частота в 3 раза больше, чем у однофазного выпрямителя. Это значительно облегчает сглаживание с меньшими дросселями и / или конденсаторами.
Средний ток каждого составляет около 67% от значения для однофазного выпрямителя. Поэтому могут использоваться более мелкие устройства и их легче распределять вокруг радиаторов. Для небольших устройств эти преимущества не столь важны. Но для больших выпрямителей (более 10 кВт) они становятся более значительными.
15.5.2 Конверторы
Конвертором называют преобразователь постоянного тока одного напряжения в постоянный ток, имеющий другое значение напряжения.
В основном применяют два типа конверторов:
1) преобразователи постоянного напряжения с самовозбуждением;
2) импульсные преобразователи постоянного напряжения.
Преобразователь постоянного напряжения с самовозбуждением бывают малой и средней мощности. Структурная схема такого преобразователя изображена ниже.
Рисунок 15.27-Структурнаясхема преобразователя постоянного напряжения с самовозбуждением.
Преобразователь с самовозбуждением ПС превращает постоянное напряжение в переменное напряжение прямоугольной формы, которое с помощью трансформатора изменяется до нужного значения. После выпрямления в выпрямителе В оно подаётся на сглаживающий фильтр СФ, к выходу которого подключена нагрузка ZН.
В конверторах с самовозбуждением в качестве ключей применяют транзисторы с общим эмиттером, включаемым по двухтактной схеме.
Рисунок 15.28 — Релаксационный генератор импульсов прямоугольной формы
с трансформаторной положительной обратной связью
Для обеспечения прямоугольной формы генерируемых колебаний материал магнитопровода трансформатора должен иметь петлю гистерезиса прямоугольной формы. Частота переменного тока на выходе релаксационного генератора может достигать значений близких к 50 кГц. Поэтому силовые диоды для выпрямителя необходимо выбирать с учётом частоты переменного тока. В противном случае при выпрямлении напряжений с крутыми фронтами диоды теряют свои выпрямительные свойства и возможна потеря работоспособности конвертора.
Импульсные преобразователи постоянного напряжения (ИППН) регулируют выходное напряжение путём изменения параметров входных импульсов. Чаще всего применяют широтно-импульсную (ШИМ) и частотно-импульсную (ЧИМ) модуляцию при регулировании. ШИМ – это изменение длительности импульсов, а ЧИМ – изменение частоты импульсов.
Рисунок 15.29 — Схема (а) и динамические диаграммы тока нагрузки (б) импульсного однотактного преобразователя постоянного напряжения.
В качестве ключа используется тиристор. Между нагрузкой ZН и тиристором включён сглаживающий LC-фильтр. Диод необходим для пропускания тока нагрузки при выключенном тиристоре. Принцип действия данного ИППН таков: когда тиристор открыт, всё напряжение U поступает на сглаживающий фильтр и далее на нагрузку ZН; при этом диод VD не пропускает ток; когда тиристор закрыт, ток через нагрузку проходит за счёт энергии накопленной в конденсаторе СФ и в катушке LФ.
Однотактные ИППН работают при мощности не более 100 кВт. Если требуется мощность больше, то используют многотактные ИППН, которые содержат несколько параллельно включённых однотактных ИППН. Для уменьшения пульсаций тока в нагрузке тиристоры включают со взаимным сдвигом по фазе на угол 2π/n (n – количество однотактных ИППН). Поэтому тиристоры работают поочерёдно или с некоторым перекрытием.

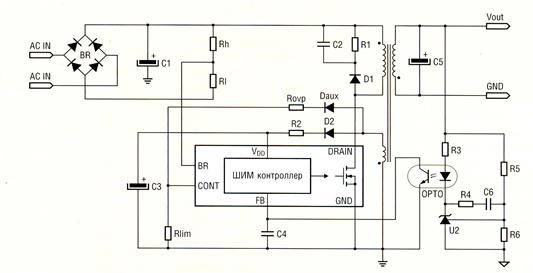

В качестве примера ИППН ниже приведена схема импульсного источника питания, реализованная на микросхеме VIPerX7.
Рисунок 15.30-Принципиальная электрическая схема ИППН с обратной связью на основе VIPerX7
Выпрямители с умножением напряжения
Выпрямители с умножением напряжения используются в том случае, когда необходимо, чтобы входное переменное напряжение было ниже, чем выходное постоянное. К данному виду выпрямителей относятся выпрямитель Вилларда, умножитель Кокрофта – Уолтона, выпрямитель Грайнахера и мостовой удвоитель напряжения.
Выпрямитель Вилларда состоит из конденсатора (включенного последовательно с обмоткой) и диода (включенного параллельно нагрузке). Его особенность заключается том, что в нем в качестве сглаживающего фильтра используется дроссель. Выпрямитель Грейнахера состоит из двух диодов, а в качестве сглаживающего фильтра в нем используется конденсатор, данная схема применяется в амплитудных детекторах радиоприемников. Умножитель Кокрофта-Уолтона предоставляет возможность в увеличении выходного напряжения в несколько раз. Кокрофт и Уолтон использовали его для проведения первого эксперимента по расщеплению атомных частиц в ускорителе. В настоящее время он применяется в системах, где есть необходимость в получении очень высокого напряжения.
У выпрямителей с умножением напряжения есть несколько недостатков относительно других видов. К ним относятся высокий уровень пульсации и высокое внутреннее сопротивление.
Трехфазные выпрямители
Среди трехфазных схем наибольшее распространение получили однонаправленная схема выпрямления или схема Миткевича и мостовая схема, известная также как схема Ларионова.
Рассмотрим сначала однонаправленную схему выпрямителя.
В однонаправленной схеме вторичные обмотки трехфазного трансформатора соединены звездой. К фазам а, b и с подключены диоды Д1, Д2 и Д3, катоды которых соединены в точке . Нагрузка Rн подключена между общим выводом трех вторичных обмоток трансформатора и общей точкой присоединения катодов.
Ток на каждом диоде будет протекать только тогда, когда потенциал на аноде будет выше потенциала на катоде. Это возможно в течении 1/3 периода, когда напряжение в данной фазе выше напряжений в двух других фазах. То есть когда U2а>U2b и U2a>U2c, диод Д1 будет открыт, в то время как Д2 и Д3 будут заперты. Под действием напряжения U2а ток замыкается через обмотку фазы а, диод Д1 и нагрузку Rн. В следующую треть периода открывается диод Д2, затем Д3 и т.д.
Напряжение нагрузки будет равно напряжению фазы с открытым диодом и следовательно ток нагрузки изменяется по тому же закону. При этом ток в нагрузке всегда будет больше 0.
Пульсация тока в такой схеме будет относительно невелика, что понижает требования к сглаживающему фильтру. Недостатком данной схемы, также как однофазной однополупериодной является намагничивание сердечника трансформатора.
Большее распространение в трехфазных выпрямителях получила мостовая схема Ларионова, так как она лишена недостатков однотактной схемы.
В такой схеме одновременно пропускают ток два диода — один с наибольшим положительным потенциалом анода относительно нулевой точки трансформатора из катодной группы диодов, другой — с наибольшим отрицательным потенциалом катода. Нагрузка подключается между анодной и катодной группой диодов.
В интервал времени t1-t2 пропускать ток будут диоды Д1 и Д4, так как наибольший положительный потенциал имеет анод фазы а, а наибольшим отрицательным потенциалом обладает катод фазы b. В интервале t2-t3 пропускать ток будут диоды Д1-Д6, в интервале t3-t4 — Д3-Д6, в интервале t4-t5 — Д3-Д2, в интервале t5-t6 — Д5-Д2 и в последнем интервале — Д5-Д4.
Таким образом напряжение на нагрузке будет иметь вид шести пульсаций за период, а интервал проводимости каждого диода — 2π/3. При этом интервал совместной работы двух диодов — π/6. Среднее значение напряжения на нагрузке будет:
где U2 — действующее значение напряжения на вторичных обмотках трансформатора.
Среднее значение выпрямленного напряжения практически равно максимальному линейному напряжению питающей сети:
где Uab.m — максимальное линейное напряжение вторичной обмотки.
Из достоинств схемы нужно отметить то, что в такой схеме отсутствует вынужденное подмагничивание сердечника трансформатора. Кроме того коэффициент пульсаций значительно ниже, чем у однофазной двухполупериодной схемы и составляет 0,057.
На основе этой схемы можно создать двенадцати, восемьнадцати, двадцатичетырехфазные выпрямители. Для этого используются различные сочетания последовательного и параллельного соединения схем. Чем больше будет фаз и соответственно пар диодов, тем меньше будут выходные пульсации.
Кроме этих схем, могут применяться и управляемые схемы выпрямления, которые наряду с выпрямлением переменного тока обеспечивают и регулировку выходного напряжения (тока). Но об этом мы поговорим в следующий раз.
Какие бывают выпрямители
Построение устройств, выпрямляющих переменный ток, базируется на функции итогового агрегата. При необходимости только выравнивать колебания сборка на печатных платах производится за счет неуправляемых полупроводниковых элементов – диодов. Таким образом строятся простейшие выравнивающие элементы.
При необходимости изменений уровня мощности, которая передается на принимающее оборудование, устройство собирают с использованием контролируемых вентилей (тиристоров). Такие выпрямители тока требуются для работы некоторых двигателей, работающих за счет электричества. За счет регулировки подаваемого напряжения изменяется скорость вращения ротора.
N-фазные выпрямители
В подобных устройствах насчитывают более 3 фаз для выпрямления тока. Другие конструктивные особенности различаются. Многофазный выпрямитель может состоять как из полноценного моста, так и из четверти и половины. По количеству входов и распараллеливанию их делят на раздельные, объединенные звездами или кольцами. Кроме того, существуют последовательные виды.
