Основные критерии при проектировании и расчете дымоходной трубы
Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.
Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:
- В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
- Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
- Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.
Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.
Общие требования
Существует немало требований общего характера, которые влияют на такой критерий, как высота трубы от конька
Например, обязательно принимаются во внимание расположенные рядом сооружения или высокие деревья. В этих случаях учитывают влияние на дымоход расположенных вблизи высотных зданий следующим образом: формируют так называемую «зону ветрового подпора». Придётся дымоход удлинять минимум на 50 см для того, чтобы выйти из ветровой зоны и избавить её от попадания дыма от сгоревшего топлива в печах
Придётся дымоход удлинять минимум на 50 см для того, чтобы выйти из ветровой зоны и избавить её от попадания дыма от сгоревшего топлива в печах.
Аналогичные требования для печной трубы применяются в тех случаях, если её обустраивают в подсобном помещении, примыкающем непосредственно к зданию жилому. Основной вывод в таких ситуациях будет следующим: оголовок дымохода должен превышать по высоте зону ветрового подпора. Получаем вывод: минимальная длина трубы и её диаметр зависят от места, где располагается дымоходный канал, от особенностей крыши и расположенной в непосредственной близости территории.
Существуют несколько разных подходов для определения высоты дымохода для дома с плоской и скатной крышей.
Для плоской крыши этот параметр устанавливается так:
- минимальное значение высоты над кровлей составляет 120 см (это при отсутствии на ней парапетов и прочих заграждений);
- высота трубы над коньком плоской кровли должна быть увеличена в тех случаях, когда на ней есть заграждения (оптимально добавить ещё 1 м);
- определённые особенности возникают и тогда, когда на крыше располагается вентиляционная труба. Необходимо, чтобы дымоход был выше по высоте на 0,5 м и был отдалён от системы вентиляции не менее, чем на 5 м.

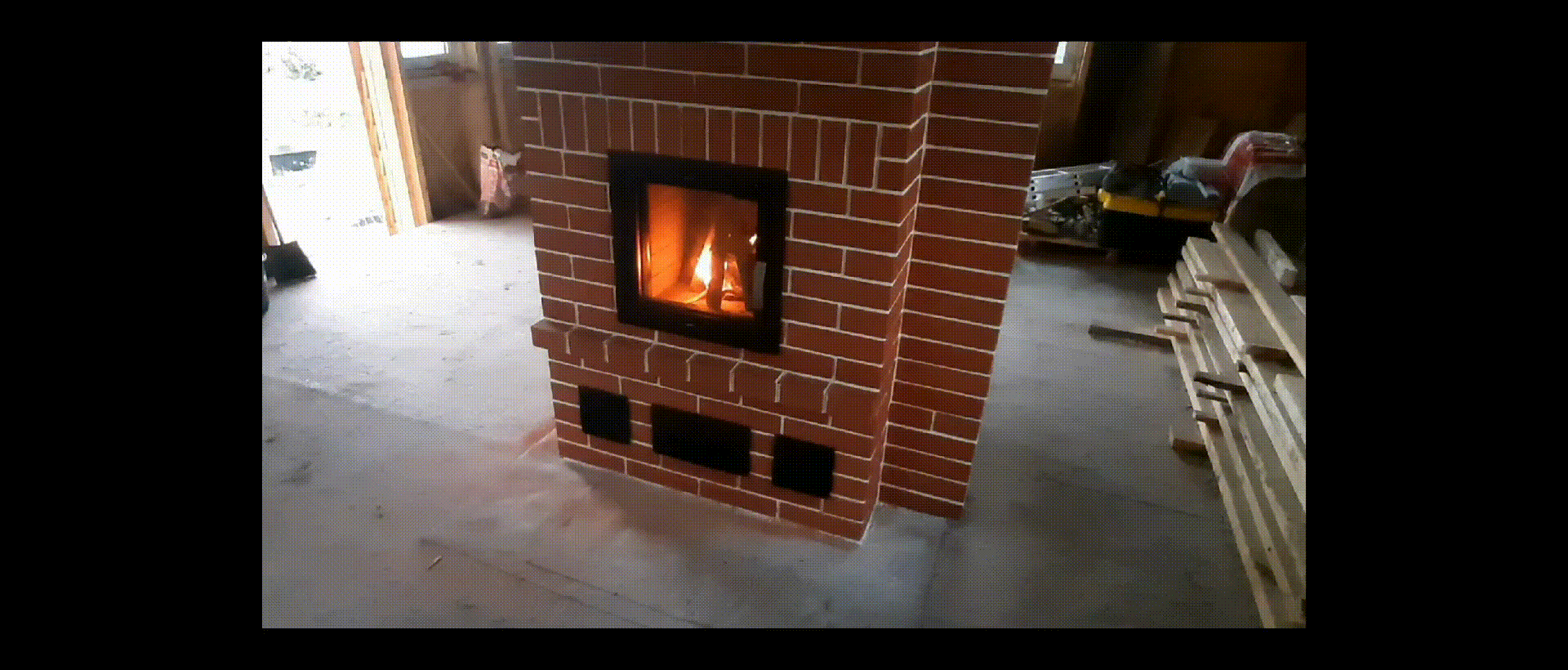

https://youtube.com/watch?v=Ymuy1a9U-ZM
Для двускатной крыши приняты несколько иные стандарты и требования. На первое место выходит фактор удалённости от ската дымовыводящего канала:
- минимальное значение составит 50 см, если дымоход размещается ближе 1,5 м от конька;
- если он удалён на дистанцию в 1,5-3 м, то его высота должна быть такой же, как и наибольшая высота крыши;
- если удаление дымоотводящего канала составляет более 3 м, тогда конёк и дымоход должны образовывать линию с углом в 10 градусов.
Для крыш со сложной геометрией, например, четырёхскатных, расчёты лучше оставить специалистам, поскольку они значительно усложняются.
Для эффективной работы печи и отопления здания, нужно правильно выбирать конструкцию дымохода. Рассмотрим несколько наиболее популярных:
- кирпичный, самый простой и сохраняющий тепло. Однако сложен в изготовлении;
- на основе асбестоцемента. Простой и недорогой, но быстро способен терять тепло;
- стальной, двухконтурный. Один из часто встречающихся по совокупности своих показателей;
- керамический. Много весит и стоит дороже, зато обладает защитным слоем.
При самостоятельном обустройстве дымоходной трубы важно придерживаться рекомендаций опытных печников и строителей. Основные из них сводятся к следующему:. Для кирпичных дымоходов особенно важно добиться гладкой внутренней поверхности и отсутствия ощутимых швов в местах соединений
Установка асбестоцементных и металлических конструкций выполняется с самого начала строго вертикально. Для любых типов дымоходных труб необходима регулярная чистка от остатков сажи и нагара. Чтобы снизить нагрузку от кирпичной конструкции, в нижней части трубы делают переход на более лёгкие материалы. При определении сечения дымохода нужно отталкиваться от мощности отопительного оборудования и других его технических характеристик. Колпаки на самом верху конструкции защитят от попадания внутрь птиц, насекомых и разнообразной грязи. Если высота дымохода превышает 1,2 м, понадобятся дополнительные крепёжные элементы для всей конструкции в целом
Для кирпичных дымоходов особенно важно добиться гладкой внутренней поверхности и отсутствия ощутимых швов в местах соединений. Установка асбестоцементных и металлических конструкций выполняется с самого начала строго вертикально
Для любых типов дымоходных труб необходима регулярная чистка от остатков сажи и нагара. Чтобы снизить нагрузку от кирпичной конструкции, в нижней части трубы делают переход на более лёгкие материалы. При определении сечения дымохода нужно отталкиваться от мощности отопительного оборудования и других его технических характеристик. Колпаки на самом верху конструкции защитят от попадания внутрь птиц, насекомых и разнообразной грязи. Если высота дымохода превышает 1,2 м, понадобятся дополнительные крепёжные элементы для всей конструкции в целом.
Размер дымохода для газового котла
Газовые котлы бывают с открытой и закрытой камерой сгорания. Агрегаты с закрытой камерой сгорания комплектуются коаксиальными дымоходами. Правила размещениях их довольно просты:
- Дымоход идет с поворотом в 90 градусов и в идеале должен сразу выводиться за стену горизонтально
- Вывод должен производится под небольшим уклоном к улице, чтобы конденсат не попадал в котел.
- Если труба монтируется вертикально, то нужно предусмотреть конденсатоотводчик.
- Высота дымохода для газового котла с закрытой камерой регламентируется каждым производителем по-своему, потому что мощность дымососа в котел может отличаться. Поэтому перед монтажом изучите инструкцию.
- Над крышей и коньком дымоход выводить не нужно.
Для котлов с открытой камерой сгорания высота дымохода рассчитывается аналогично описанному выше способу.
Какие нюансы стоит учитывать при планировке дымохода
Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.
То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:
- интерьер помещения;
- разновидность дымохода;
- количество этажей;
- удобство установки дымаря;
- возможности доступа для профилактических работ;
- тип материала, применяемого во время постройки стен и системы стропил;
- число подключаемых элементов к одному дымоотводу.
Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.
Исходя из конструкции, дымоходы бывают таких разновидностей:
- Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
- Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
- Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.
Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее, если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.
Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.
Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.
В любом случае, делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.
Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.
Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.
Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.
Что такое тяга и от чего она зависит?
Отвод газовых продуктов горения производится с помощью создающейся в трубе тяги. Благодаря постоянному движению воздуха, опасные для здоровья людей газы оттягиваются наружу.
Сила тяги находится в прямой зависимости от высоты дымохода и разницы температур в канале трубы и на открытом воздухе. В дымоходе, при горении печи, образуется температура в 200–250 градусов. Вследствие охлаждения газов за счет контакта с металлическими поверхностями соединительной трубы, температура в тягостабилизаторе становится несколько ниже, и поэтому появляется постоянная стабилизированная тяга.
Нужно помнить, что в дымоходе не должен собираться конденсат паров на фоне высоких температур дымовых газов. Попадание в трубу влаги приводит к разрушению ее поверхности. Особенно часто это происходит в зимнее время, когда наблюдается значительное снижение температуры. В результате этих процессов снижается тяга. Помогает снижать влажность подсос воздуха, возникающий в тягостабилизаторе.
При высокой влажности в окружающей среде, а также в результате попадания вовнутрь канала дымохода осадков тяга также снижается. Обезопасить дымоход от них поможет установленный сверху зонт.
Дымоход на крыше обязательно прикрывают зонтом
Определить силу тяги можно с помощью обычной спички, поднесенной к открытой топке, при открытом и полуоткрытом поддувале. Пламя, втягиваемое вовнутрь, говорит о хорошей тяге. При отклонении пламени в сторону помещения присутствует обратная тяга. В таких условиях печь топить категорически запрещено, так как дым и угарный газ будут идти в помещение.
Такая ситуация нередко возникает при загрязнении дымохода или его порче, поэтому обязательно требуются регулярная чистка, проверка и ремонт.
Дымоход
При постройке дымохода очень важно правильно рассчитать все размеры и выбрать нужный материал. Все эти параметры напрямую зависят от топлива, которое будет применяться для отопления. Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом
Высота, его диаметр и сечение также необходимо правильно рассчитать – это залогнормального и безопасного функционирования отопительной системы
Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом. Высота, его диаметр и сечение также необходимо правильно рассчитать – это залогнормального и безопасного функционирования отопительной системы.
Если размеры будут выбраны неверно, будет снижено КПД отопительного устройства (прибора) или отсутствовать необходимая тяга, что может привести к нежелательным или даже трагическим последствиям для жильцов дома.
Очень важны все эти критерии, если в один дымоход устраивается отвод дыма не одного, а двух отопительных приборов. В подобном случае для расчета данных лучше обратиться к специалистам, так как можно ошибиться в одну или другую сторону.
По правиламодиндымоход может обслуживать не болеедвух приборов отопления, при условии, если размер внутреннего сечения суммарно допускает одновременную их работу. Канал рассечки при этом должен быть высотой около 70–80 см.
Если параметры будут больше требуемых, снизится КПД всей системы отопления. Если же они будут недостаточно велики, тяга будет маленькой и угарный газ может начать поступать в помещения, что грозит необратимыми последствиями.
Какой дымоход лучше
Лучшей формой для дымохода считается цилиндр. Именно поэтому даже в кирпичные конструкции часто встраивают металлические или асбестоцементные трубы, имеющие требуемые по расчетам диаметры.
идеальная форма дымохода – цилиндр (труба)
Горячие продукты сгорания имеют свойство двигаться вверх по спиральной траектории, и цилиндр для этого является оптимальной формой. Максимальная тяга образуется именно в таких условиях.
Без такой трубы не могут обойтись современные котлы, работающим по принципу «стоп-старт». В них главным является быстрый прогрев системы до установленной температуры и переход ее в ожидающий режим, в этом и состоит экономия работы котлов.
В трубе, имеющей углы (прямоугольной или квадратной), создаются завихрения, и снижается активность тяги. Для каминов и печей, работающих на дровах – эта форма является приемлемой и даже дает определенные “преференции“ – помогает замедлить выход тепла и увеличить КПД приборов.
Как самостоятельно рассчитать высоту трубы
Цены на сэндвич-дымоходы
Сэндвич-дымоход
Некоторые неопытные застройщики не могут самостоятельно рассчитать высоту трубы дымохода относительно конька крыши. Для расчетов необходимо иметь обыкновенный калькулятор.
Желательно на листе бумаги нарисовать эскиз ската кровли с указанием расстояния от конька до трубы.
Сделайте рисунок с указанием расстояния от конька до дымохода
Расчет следует делать только в том случае, когда оно превышает три метра. Если труба ближе трех метров к коньку, то ничего считать нет надобности.
Если расстояние от трубы до конька менее трех метров, можно не делать расчеты
Строительные нормы и правила дают фиксированные значения высоты. Если труба не далее полутора метров от конька, то она должна возвышаться над ним на пятьдесят сантиметров. Если расстояние 1,5–3,0 м, то верх трубы должен быть в одной горизонтальной плоскости с линией конька.
Высота дымовой трубы над крышей
Расчеты требуется делать только для труб, распложенных дальше трех метров от конька, а таких вариантов очень много. Главные моменты расчетов отображаются на схеме, имеющейся в СНиП и обязательной к исполнению для всех типов кровель и отопительных котлов. Нас интересует вариант, когда труба дальше трех метров от конька.
Как правильно сделать расчет?
Общее положение требует, чтобы конец трубы был на линии, проведенной над коньком под углом 10° к горизонтали. Значит, чем дальше она от конька, тем больше высота. Это аксиома расчетов. Нужно быть готовым к тому, что на длинных скатах с большим уклоном высота трубы будет очень внушительной. Для увеличения устойчивости придется устанавливать специальные растяжки.
Крепление растяжек к дымоходу
Шаг 1. При помощи лазерной рулетки замерьте расстояние от конька до основания строения и от точки выхода трубы дымохода до конька строения. Лазерная рулетка – современный измерительный инструмент, позволяющий быстро и очень точно замерять расстояние к различным предметам.
Лазерная рулетка
Прибор направляет на поверхность лазерный луч и фиксирует его отражение. Электронная программа обрабатывает полученные данные и подсчитывает расстояние с точностью до ±2 мм. В нашем случае высота конька 6 м, расстояние от трубы до конька также равняется шести метрам.
Высота конька 6 м
Расстояние от трубы до конька 6 м
Цены на лазерные рулетки
Лазерные рулетки
Шаг 2. Нарисуйте схему расчетов с указанием имеющихся величин. На схеме должна быть линия под углом 10° к горизонту от конька. Укажите линию ската крыши и горизонтальную прямую от точки выхода трубы на кровле до оси симметрии конька. Нам известна высота конька (z=6 м), острый угол прямоугольного треугольника 10° и длина большого катета (y=6 м). В результате расчетов требуется узнать величину x, именно на это расстояние должна приподниматься над скатом труба дымохода.
Схема расчетов
Шаг 3. Определите тупой угол прямоугольного треугольника. Согласно теореме Пифагора, сумма всех внутренних углов треугольника равняется 180°. Тупой угол равняется 180°-90°-10°=80°. Имея значения всех углов треугольника и длину одного катета можно несколькими способами определить величину второго катета. Формулы элементарные и изучаются в начальных классах школы. Мы выбрали один из возможных вариантов определения с помощью тангенса угла 80°.
x=y/ tan 80°=6/5,67=1,06 м
Значение tan 80° берется из таблиц.
Определение угла
Шаг 4. Определите минимальную высоту дымохода (t) отопительного котла с учетом его размещения и угла наклона ската. В нашем случае:
t=z-x=6-1,06=4,94 м
Общая длина нам не очень требуется, во время установки дымохода критически важно знать его положение относительно конька. Суммарная высота позволяет определять этот параметр
Согласно нашим расчетам, оголовок трубы должен располагаться ниже уровня конька на 1,06 м. Такой высокой точности не надо, значения можно округлить до одного метра.
Теперь следует рассмотреть более сложную ситуацию – крыша дома расположена впритык с высотным зданием.
Параметры, которые нужно учитывать при монтаже дымохода
Снаружи все дымоходы выглядят одинаково, на самом деле, они сильно различаются между собой
Первое, на что стоит обратить внимание — в разных домах они имеют разную высоту над уровнем крыши
Второе — они различаются по ширине. Действительно, высота и ширина дымохода имеют значение. На эти параметры необходимо ориентироваться в первую очередь
Но важно не только то, что снаружи, но и то, что скрыто внутри
Прежде, чем планировать устройство дымохода необходимо определить:
- Количество отопительных приборов, которые подключены к дымоходу. В частном доме может быть один выход продуктов горения для нескольких устройств. От их количества напрямую зависят параметры дымохода.
- Топливо, используемое для отопления. От него зависят физико-химические свойства продуктов горения. Прежде всего, необходимо знать химический состав.
- Температуру горения. Она зависит от вида топлива и способа его сжигания. При монтаже необходимо учитывать температуру, которая будет создаваться внутри него.
Перечисленные факторы имеют значение, поскольку влияют на параметры, которые необходимо учитывать при монтаже дымохода:
- Термоустойчивость материала из которого изготовлен. Дымовые трубы бывают металлическими, чаще — стальными, керамическими, асбестоцементными, кирпичными и стеклянными. Каждый из этих материалов обладает своей термоустойчивостью. Последний вариант наиболее экзотический и наименее устойчивый. Его используют для декоративных каминов. Еще один материал, который неустойчив к очень высокой температуре — асбестоцемент, он используется при монтаже отопительных котлов. Материал, из которого изготовлен, необходимо подбирать в зависимости от вида топлива и температуры его сгорания.
- Высота дымовой трубы над крышей. Чтобы дым выводился из помещения на улицу, в дымоходе должна быть достаточная тяга. Создание тяги — процесс пассивный, но для его осуществления необходимы определенные потоки воздуха внутри трубы. Если он имеет меньшую высоту, чем требуется, в нем не будет образовываться достаточная тяга и дым останется внутри помещения.
- Диаметр внутреннего сечения дымохода. Правильный внутренний диаметр также необходим для обеспечения достаточной тяги. Кроме того, если диаметр будет меньше необходимого, часть газа останется в помещении, что несет угрозу как самому дому, так и жизни его жителей.
Рекомендуем ознакомиться: Обсадные трубы для скважин из ПВХ
Правильный подбор трех этих параметров при монтаже дымоходной системы гарантируют длительную и безопасную эксплуатацию нагревательных приборов. Кроме этого, важны внешние факторы,влияющие на тягу в дымоходе. К ним относятся: высота крыши, уклон крыши, высота зданий и деревьев вокруг, расположение дымохода относительно розы ветров.
На что влияет
Высота трубы и материал, из которого она выполнена, оказывают влияние на следующее:
- улучшение тяги;
- качество сжигания топлива;
- скорость прогрева стенок канала.
Эти аспекты указывают на то, что чем больше высота, тем тяга и КПД приборов отопления лучше. Однако не все так однозначно, поскольку при возведении слишком высокого дымоотвода тяга уменьшается. По длинной трубе дым поднимается дольше и нагревает ее стенки. Чем ниже температура дыма, тем больше масса продуктов сгорания и хуже тяга. Поэтому даже при большой длине дымового канала нет гарантии устойчивой тяги. Слишком высокий дымоход приводит к разрушению фундамента в результате нагрева. Появление трещин сказывается на ухудшении тяги.
Монтаж дымохода своими руками
Перед работами необходимо купить все необходимые материалы и комплектующие. Вся работа проходит этапами: подготовка отверстий для вывода трубы, монтаж защитного короба, сборка трубы.
Подготовка отверстий для вывода трубы
Отверстия в новой строящейся бани лучше сделать еще на этапе сборки перекрытий и кровли. В уже собранной конструкции придется делать с нуля. Если выбрана укладка внутри бани, то отверстия выпиливают в потолке и кровле, внешний предусматривает одно в стене около печи бани.
Места отверстий необходимо с обеих сторон обшить листами металла толщиной в 0,5 мм. Они защитят поверхность от возгорания. Отверстия делают квадратного сечения 450х450 мм. размеры зависят от переходника сандвич трубы. Для дымоотвода из кирпича, размер отверстия должен быть равен заданной ширине кладки дымоотвода. Подробнее о том как правильно сделать отверстие в потолке бани рассказано на видео:
Изготовление и монтаж защитного короба
Изготовить переходник для металлической и сандвич трубы можно своими руками: Берутся 2 металлических листа размером 50х50 см и в середине вырезается выход под трубу. Из 4 листов делается короб, который соединяют при помощи сварки. Короб утепляют каменной или минваты из базальта и покрывают металлической фольгой. В него будет вставляться труба, он защитит перекрытия от нагревания.
Что такое конек?
Коньком называется верхнее ребро конструкции кровли. Этот элемент соединяет между собой скаты крыши, плоскости которых сходятся на нем в одной линии. Так как конек является верхней точкой кровли, то высота крыши определяется по его расположению.
ОБРАТИТЕ ВНИМАНИЕ!
Данный элемент выполняет функции защиты и вентиляции. Он закрывает стыки скатов, предотвращая попадание влаги и грязи во внутреннее пространство кровельного пирога. При этом через конек выходят циркулирующие воздушные массы.
Определение высоты крыши важно не только для целей обеспечения ветро- и снегоустойчивости. Большинство кровельных материалов имеют четкие диапазоны возможных углов скатов для своей установки
При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается
При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается.
Конек кровли
Если в доме планируется обустройство чердачного помещения, то диапазон возможных углов ската ограничивается требованиями к возможностям технического обслуживания помещения и к его противопожарной безопасности. Для жилых чердаков добавляются требования удобства перемещения по помещению, зависящие от роста жильцов.
Высота дымохода относительно конька крыши СНиП
Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.
Грамотный расчет этого параметра основывается
- на месте расположения трубы по отношению к коньку;
- уклоне скатов;
- на наличии вблизи дома объектов или деревьев, которые выше его;
- интенсивности нагрузок ветра и снега, характерных для данной местности.
Совет Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.
Приведем оптимальные значения искомой величины для некоторых конструкций:
- Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
- Скатная кровля. Пусть L= расстояние от коньковой планки. При
- L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
- 1.5
- L > 3 м, то параметр определяют по воображаемой линии, составляющей 10◦ с линией горизонта.
Правильная высота дымовой трубы.
2.Возвышение дымовых труб следует принимать:
- Выход трубы не менее 500 мм над плоской кровлей;
- При расположении на расстоянии до 1,5 м от конька или парапета, высота трубы не менее 500 мм над коньком кровли.
- При расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета не ниже конька кровли или парапета.
- При расположении дымовой трубы на расстоянии более 3 м. от конька высота трубы не ниже линии, проведенной от конька вниз под углом 10° к горизонту.
- Необходимо предусматривать возвышение дымовых труб на 500 мм выше верхней точки здания, пристроенного к отапливаемому; выше верхней плоскости ветровой тени более высокого рядом стоящего здания или сооружения.
Стоит ли строго следовать этим правилам?
С высотой дымохода, в соотношении с коньком кровли, всё предельно ясно, но что делать если кровля высотой 2 метра?
Высота дымовой трубы. Влияние высоты трубы на тягу.
Над невысокими строениями, 5 метровый дымоход выглядит, мягко говоря, странно.
Но требование высоты в 5 метров от пода топки предъявлено не просто так.
Именно высота даёт устойчивость тяги трубы.
При недостаточной высоте тяга в дымоходе неустойчивая.
Не путайте силу тяги и устойчивость.
Сила тяги зависит от сечения дымохода, а устойчивость от его высоты.
Часто печники пытаются улучшить устойчивость тяги увеличивая диаметр дымохода, но это не даёт нужного результата.
Особенно остро это несоответствие проявляется в открытых портальных печах для барбекю.
Порталы печей для барбекю.
Обычно, беседки для барбекю невысокие и это не позволяет нагородить 5 метров дымохода.
Точнее, сделать то можно, но вряд ли такая каланча кому то понравится.
Открытые порталы, даже с дымоходом нормальной высоты, капризные устройства, а с дымоходом в 2 – 3 метра от пода, они становятся испытанием для пользователя.
Каждый порыв ветра или сквозняк ослабевают неустойчивую тягу низкого дымохода.
Предполагаемый отдых с шашлычками превращается в борьбу с дымом.
Что делать если беседка низкая.
1. Самое простое и верное решение – пробовать увеличить высоту дымохода.
Увеличенная высота дымохода.)))) Кто то, сделал как смог.
Возможно, не придётся поднимать до 5 метров, бывает, для изменения ситуации, достаточно полуметра, но это можно понять только опытным путём.
2. Приспособить к дымоходу электрический дымосос.
Электрический дымосос на трубе.
Дымосос – надёжное, но технически сложное решение для увеличения и стабилизации тяги.
3. Поставить на верх трубы дефлектор увеличивающий тягу.
Дефлектор сэндвич дымохода.
Как попытка засчитывается, но толку мало.
По личному опыту, дефлектор почти не влияет на тягу, но он однозначно не даст ветру задувать в дымоход, это может улучшить ситуацию.
Вывод: Требование о 5 метрах высоты дымохода обоснованно.
Низкий дымоход может приводить к неустойчивости тяги. Особенно сильно это проявляется на каминах и печах для барбекю.
Основные правила установки дымохода
Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода. Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла
Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности. Необходимо следовать всем рекомендациям производителя
Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше. Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).
Вывод прямоугольных и квадратных труб
Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.
