Выбор и установка потолочного вытяжного вентилятора в ванной комнате

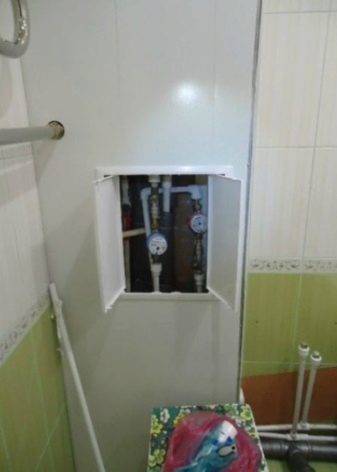

Требования к материалам для заделки труб

Материалами для маскировки труб могут быть металл, пластик, дерево и гипсокартон.

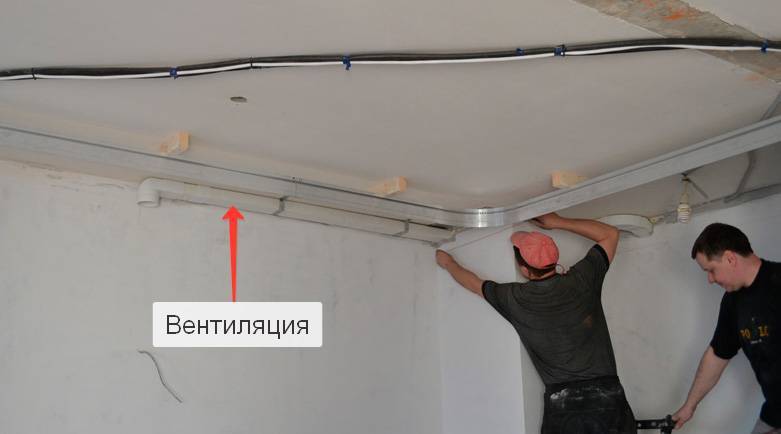

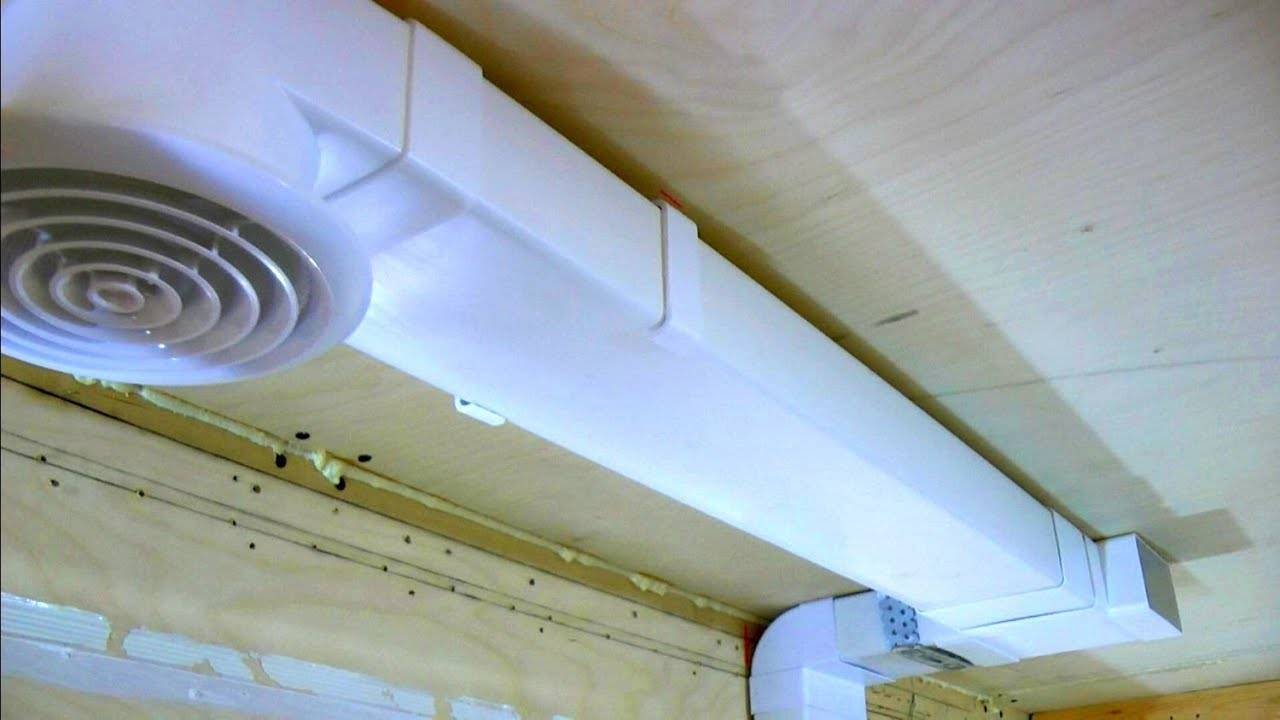

Конструкции, скрывающие воздуховоды и другие коммуникации, служат не только для декоративных целей, но и уменьшают шум электродвигателя вытяжки. Они должны эстетично выглядеть, обладать высокой стойкостью к повышенным температурам и влаге, химическим воздействиям, ультрафиолету, легко поддаваться уходу, очистке от пыли и других загрязнений.

Пластик быстро и легко собирается, хорошо обрабатывается, легок по весу. Его недостатками являются потускнение со временем, подверженность механическим воздействиям.

Короба из нержавейки отличаются особым дизайном, надежны по прочности, не меняют внешнего вида. К минусам относятся тяжелый вес конструкции, громоздкость и высокая цена.

Конструкция и виды вентилятора для ванной комнаты

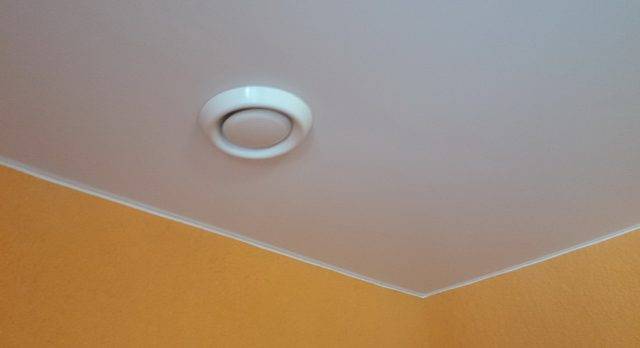

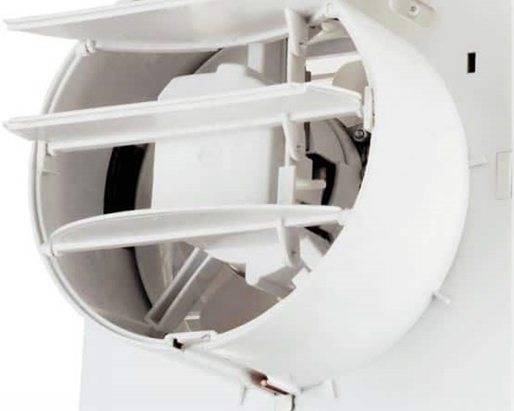

На фото вентилятор в ванной комнате

Основным признаком хорошего состояния ванной является отсутствие постоянной сырости и неприятного душка. Повышенное содержание влаги приводит к появлению грязных пятен на стенах, быстрому размножению грибка, выпадению облицовочных плиток и т.д. Чтобы проветривать ванную, в высотных домах предусмотрены отдушины — горизонтальные и вертикальные каналы в стенках здания. Они функционируют благодаря перепаду температур внутри и снаружи здания. Однако естественная вентиляция не всегда эффективна.

Летом разность температур минимальная, поэтому состояние ванной практически не меняется. В старых постройках отдушины часто засорены и не работают. В этом случае помещение принудительно проветривают вентиляторами для вытяжки в ванной, устанавливаемыми в отводящие каналы.

Классический вентилятор для ванной собирают из электромотора и валика с лопатками. Его назначение — отвод испарений в отдушину. Основными отличиями прибора от других аналогичных изделий являются форма, обеспечивающая его монтаж в стандартные отдушины, и повышенные требования к безопасности.

Вентиляторы для ванной устанавливают в отдушины с размерами 105, 125 и 160 мм, но встречаются и нестандартные изделия. Кожух делают во влагозащищенном исполнении, обычно из пластика, класс защиты — минимум IP 24. В большинстве случаев он окрашен в белый цвет, но есть достаточно много модификаций и с цветным исполнением, и с декоративными элементами.

Существует две основные классификации вентиляторов в ванную — по конструкции и способу монтажа (установке). Разделение по признакам помогает выбирать оптимальный прибор для конкретной ситуации.

Классификация вентиляторов по принципу работы:

1. Осевой вентилятор для ванной. Это электродвигатель небольших размеров, к валу которого закреплена крыльчатка. Для повышения эффекта перед лопастями устанавливают решетку. Предназначены изделия для небольших помещений, в которых есть вентканалы до 2 м длиной. Модели пользуются популярностью благодаря приемлемой цене и высокой результативности: они способны переместить 100 м3 за 1 час. Их устанавливают в отдушины, что делает монтаж очень простым. Недостатками изделия являются небольшой напор, громкий шум во время работы (30-35 дБ), обратные потоки воздуха, иногда появляющиеся в воздуховоде.
2. Радиальный вентилятор для ванной. Это изделие с мощным двигателем для перемещения воздуха на большие расстояния. Рабочий инструмент выполнен в виде бочки с лопастями и помещен в спиралевидный корпус. Лопасти расположены параллельно оси канала. Во время работы они захватывают воздух и отбрасывают к корпусу. Он попадает в спиралевидную камеру, сжимается и перемещается к выходному отверстию. Существуют различные модификации таких приборов. Образцы с загнутыми назад лопастями более экономичны, их производительность выше. Вытяжка с наклоненными вперед лопастями отличается меньшим числом оборотов, малыми габаритами и бесшумной работой.
3. Центробежный вентилятор для ванной. Применяются такие аппараты для больших помещений (более 15 м3), поэтому двигатели у них очень мощные. В частном секторе их использование нецелесообразно.

В зависимости от способа крепления вытяжки делятся на настенные, потолочные, настенно-потолочные, канальные и крышевые. Большое разнообразие позволяет выбрать пользователю лучший вентилятор в ванную комнату для конкретного случая.

Первые три типа приборов устанавливаются в начале отдушин.

Вентилятор канального типа монтируется в разрыв канала. Такой способ применяется, если отдушина одна, а помещений несколько. Изделие обычно устанавливают в коробах, спрятанных за подвесным потолком из гипсокартона. Их ставят на чердаке, что облегчает его монтаж и обслуживание. Такая модель имеет ряд недостатков: сложный монтаж, его неудобно обслуживать при проведении профилактики, в многоэтажных домах необходимо получить разрешение для работы с ними. Пользователи должны помнить, что при работе вытяжки в глубине отдушины могут проявиться аэродинамические потери, приводящие к ослаблению тяги. Для компенсации снижения напора понадобятся модели большой мощности. Вентиляторы канального типа используют, если нет другого способа проветривания ванной.

Крышный вентилятор для ванной устанавливается на крыше здания. Представляет собой сложное устройство, в которое, кроме вытяжки, входят привод, прокладки для снижения вибрации и приборы автоматики. Рабочим инструментом в агрегате служат радиальные или осевые изделия с большим количеством лопастей.

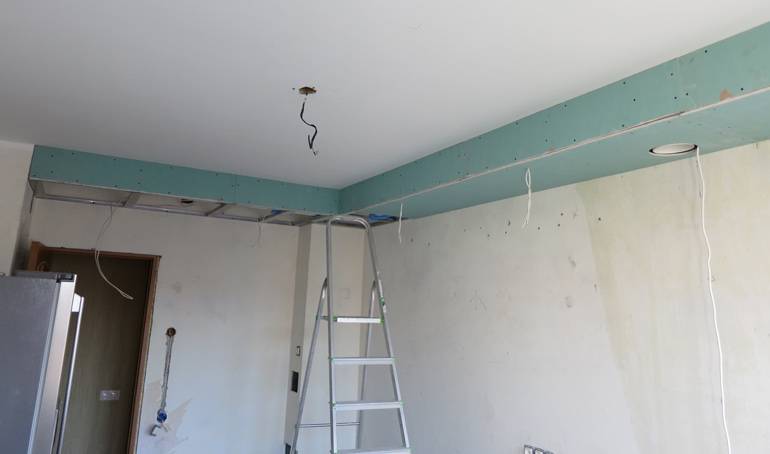

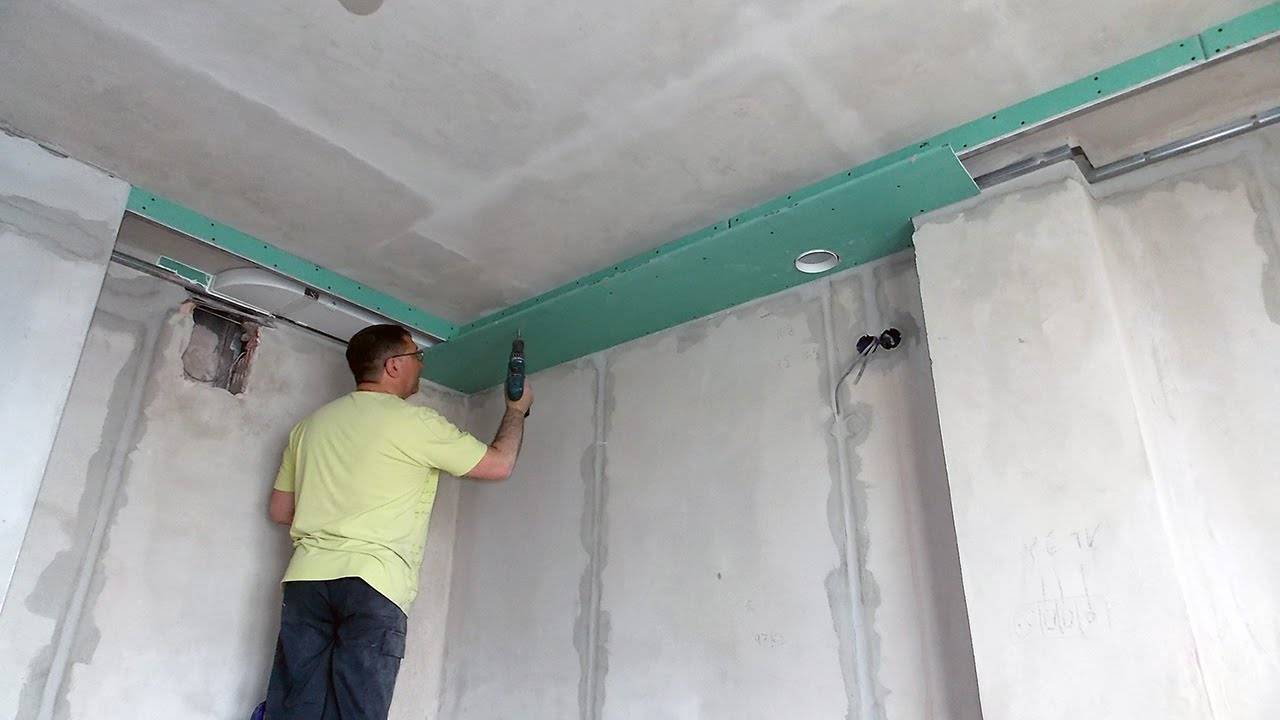

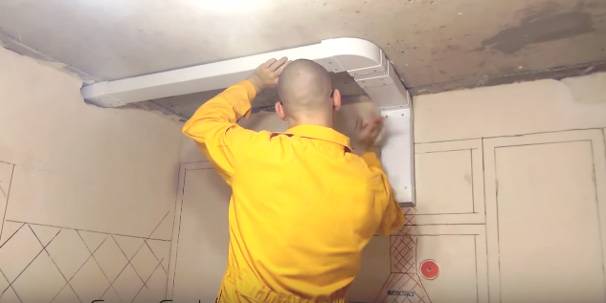

Сборка короба

Любой желающий может создать короб в ванную комнату своими руками. Многие пользователи выбирают для сборки пластиковые панели, при помощи которых получается оригинальный декоративный вариант для скрытия коммуникаций.

Также пластиковый короб обладает следующими преимуществами:

• пластиковые панели пользуются спросом благодаря своей простоте и доступности. В продаже присутствует широкий выбор изделий в разном цветовом решении и исполнении, за счет чего конструкция может выполняться в любом стиле;
• короб из пластиковых панелей отличается взаимозаменяемостью. Любая часть с легкостью снимается, что удобно при необходимости в частичном разборе;

• для такого короба не потребуется дополнительная отделка. Пластиковые панели относятся к категории отделочных материалов, обладают высокими декоративными свойствами;
• конструкция отличаются стойкостью к деформации и быстро ремонтируется. Однако пластик обладает достаточной гибкостью и прочностью, поэтому его достаточно сложно повредить;
• монтаж опорного каркаса и пластика под силу даже новичку, который ранее не занимался строительством и ремонтом. Короб можно изготовить за один день, для этого потребуются подручные инструменты;

• конструкция обладает доступной стоимостью, если производить сравнение с керамической плиткой и гипсокартоном;
• короб отличается компактностью и вместительностью. Изделия обладают небольшой толщиной, поэтому для них не потребуется массивный каркас. По этой причине короб будет занимать небольшую площадь.

Единственный минус пластика – это его низкий уровень огнестойкости. Несмотря на то что многие производители заявляют о способности изделий к самозатуханию, материал боится дыма. Поэтому не рекомендуется курить в помещениях, где присутствует отделка из пластика.

Чтобы создать декоративный короб из пластика самостоятельно, следует выполнить несколько действий.

• Если в ванной комнате установлены стальные трубы, потребуется их подготовить перед возведением стен. Для этого коммуникации очищаются от старой краски и покрываются новым слоем покрытия.
• Затем можно приступать к составлению разметки. Потребуется отметить контур боковых и вертикальных стенок. Для этого используется отвес с уровнем.

• По разметке следует закрепить направляющие. Они закрепляются с помощью дюбелей.
• Затем можно приступать к установке стоечного профиля, который крепится на направляющих за счет саморезов.
• Чтобы укрепить конструкцию, следует поставить перекладины. Они будут обеспечивать поперечную устойчивость.

Теперь можно приступать к процессу обшивки. Для этого потребуется заводить в планку панели, нанизывая их ряд за рядом. Каждая плита подгоняется под необходимые размеры заранее. Панели максимально задвигаются в планки и фиксируются саморезами. Во время соединения панелей между собой следует обеспечить плотное сцепление замкового механизма. Завершающий этап заключается в установке внешнего молдинга. Аналогичными планками производится отделка стыков каркасной части с потолком и полом.

Советы по установке вентилятора

Для надёжности и эффективности работы прибор лучше всего устанавливать под потолком.

1. К месту монтажа аппарата протягивается проводка, которая прячется в кабельных каналах или гофрированных трубах.
2. В стене напротив вентиляционного канала удаляется решётка или проделывается отверстие, соответствующее размерам вентилятора.
3. Вытяжка вставляется в отверстие заподлицо и крепится на клей или саморезами.
4. Щели заделываются герметиком и выполняются электрические подключения.
5. Устанавливается декоративная решётка, которую периодически следует чистить от пыли.

Таким образом, установив систему принудительного воздухообмена можно эффективно и быстро решить проблему повышенной влажности в ванной комнате.

Лучшие канальные вентиляторы в ванную комнату

Канальные вентиляторы можно установить практически в любой точке воздуховода. А значит, прокладывать линии вентиляции для них можно более рационально, огибая любые препятствия. Они также могут быть радиальными и осевыми, в быту применяется, в основном, второй тип устройств.

Blauberg Turbo 315 – мощный но компактный вентилятор

5.0

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Модель оборудована мощным двигателем с двумя скоростными режимами. Его производительность составляет 1750 м3/ч, а значит, вентилятор подходит для просторных ванных комнат и больших семей.

Blauberg Turbo может использоваться как для вытяжной, так и для приточной системы вентиляции, а потому не имеет обратного клапана. Зато он оснащен защитой от перегрузки и годится для продолжительного использоваться непрерывно.

К устройству можно подключать удаленные регуляторы режимов, которые приобретаются дополнительно.

Достоинства:

• Высокая производительность;
• Компактные размеры;
• Защита от перегрева;
• Две скорости работы;
• Брызгозащищенное исполнение;
• Возможность установки регулятора.

Недостатки:

Высокая цена.

Вентилятор подходит для любых ванных комнат – больших и маленьких, и может монтироваться даже в стесненных условиях.

Vents Квайтлайн 100 – малошумный канальный вентилятор

4.8

★★★★★
оценка редакции

84%
покупателей рекомендуют этот товар

Модель относится к серии канальных вентиляторов Квайтлан, которые подходят для вытяжной и приточной вентиляции и могут устанавливаться в любой воздуховод, включая гибкий. Этот агрегат имеет присоединительный размер 100 мм, но в серию входят также устройства на 125 и 150 мм.

Стандартная комплектация не имеет дополнений, но можно приобрести модификации со встроенным таймером и докупить DIP-регулятор (электронный блок управления), позволяющий настраивать работу вентилятора в рамках 4 режимов.

Устройство оборудовано выходным патрубком с выпрямителями потока, которые повышают напор воздуха, снижая при этом шум до комфортных 25 дБ.

Достоинства:

• Универсальность применения;
• Низкий уровень шума;
• Увеличенный поток воздуха;
• Возможность установки регулятора скоростей;
• Наличие модификаций с таймером;
• Защита двигателя от перегрева.

Недостатки:

Нет датчика движения.

Вытяжной вентилятор Vents Квайтлайн 100 рассчитан на помещения площадью до 15 кв. м.

Era Profit 5 – вытяжной и приточный вентилятор

4.7

★★★★★
оценка редакции

82%
покупателей рекомендуют этот товар

Устройство сочетает в себе сразу две функции: отток и приток воздуха. А значит, оно способно не только избавить помещение от излишней влажности и неприятных запахов, но и наполнить его свежим воздухом.

Подходит для эксплуатации как с пластиковыми или металлическими, так и с гибкими воздушными каналами.

Производительность вентилятора составляет 190 м³/час при посадочном диаметре 125 мм. Здесь нет таймера или датчика присутствия, зато работает устройство очень тихо и отличается невысокой стоимостью.

Достоинства:

• Обеспечивает отток и приток воздуха;
• Подходит для разных видов воздуховода;
• Имеет доступную цену;
• Сдержанный дизайн;
• Достаточная производительность.

Недостатки:

Нет таймера.

Вентилятор обеспечит приток свежего воздуха и удаление влажного в ванных комнатах до 27 кв. м.

Проверка системы вентиляции в ванной комнате

Для диагностики эффективности проветривания помещения к решёткам вытяжки следует приложить лист тонкой бумаги. При хорошей работе системы листок должен «прилипнуть» к отверстию. Если же он остаётся неподвижным, значит, поток воздуха отсутствует.

1. Если при распахнутых входных дверях тяга восстанавливается, то проблему вытяжки можно решить достаточно просто. Для этого следует увеличить щель между полом и дверью или просверлить в её нижней части несколько отверстий.
2. Если дверь открыта, а тяга не улучшилась, значит, забит канал вентиляции. Самостоятельно устранить такую проблему можно только в том случае, если засор расположен недалеко от решётки.
3. Но даже нормально работающая система вентиляции не всегда справляется со своими функциями. Принцип её работы основан на разнице температур на улице и в ванной комнате, поэтому в тёплое время года естественная вентиляция практически не работает. Прекрасным выбором будет вентилятор для ванны.

Основные разновидности вытяжных вентиляторов

Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.

Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась

Поэтому важно для вентилятора монтировать отдельный выключатель.
Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора. Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером

В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.

Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.

Правила и нюансы установки

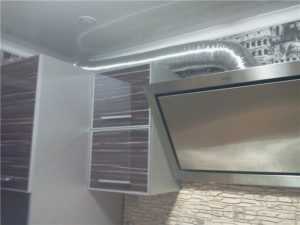

Концы алюминиевой гофры крепятся к вытяжке и к вентиляционному отверстию.

Для этой процедуры необходимо приобретение:

• гофрированной трубы, длина которой подбирается индивидуально, о подборе диаметра сказано выше;
• хомутов из пластика или металла нужных размеров, соответствующих диаметру гофры;
• специальной вентиляционной решётки с отверстием для трубы;
• дюбелей и саморезов.

Хомутик для стягивания концов гофрированной трубы.

Крепим гофрированную трубу к стене.

Порядок установки:

1. Перед монтажом необходимо растянуть гофру на сколько это возможно по её длине, от этой процедуры снизится уровень шума, производимого вытяжкой во время работы.
2. Готовим вентиляционный канал. Нежелательно использовать естественную вентиляцию, она может перекрыться трубой и плохо функционировать. Лучший вариант – вывести воздуховод на улицу, при условии нахождения наружной стены рядом с вытяжкой. При необходимости пробиваем отдельное вентиляционное отверстие, размеры которого должны соответствовать диаметру гофры. Для придания аккуратного вида, отверстие можно подмазать по краям, используя цементно – песчаный раствор.
3. Крепим к стене (или потолку) вентиляционную решётку с отверстием при помощи дюбелей и саморезов, всю конструкцию герметизируем.
4. Гофра крепится к вентиляционному отверстию через решётку, конец трубы надевают на бортики и крепят хомутиками или пластиковыми затяжками.
5. Находим патрубок на вытяжке, размеры которого соответствуют диаметру гофры. К нему крепим конец трубы при помощи хомутов, всё герметизируем.

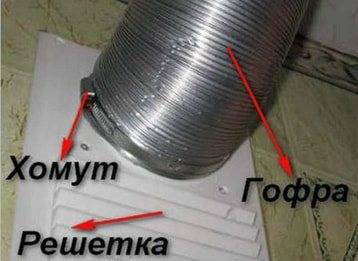

Место соединения трубы к вентиляционной решётке.

Выведение воздуховода в наружную стену, обратный клапан обозначен косой линией.

Для вывода вентиляционной трубы на улицу необходимо:

• проделать отверстие в наружной стене;
• вставить гофру и зафиксировать её неподвижность цементно – песочным раствором;
• установить антивозвратный или обратный клапан, для защиты от задуваемого с улицы воздуха;
• закрыть решёткой наружное отверстие, чтобы защитить его от мусора и птиц и мелких животных.

Обратным воздушным клапаном называют лёгкую пластину, изготовленную из пластика или металла.

При помощи антивозвратного клапана уличный воздух не поступает в помещение. Он устанавливается и в гофре, для препятствия попадания запахов из труб в кухню. При креплении клапана к трубе в верхней и нижней её части, лепестки подпирают небольшой пружиной. В не рабочем состоянии вытяжки, конструкция препятствует проникновению воздуха снаружи. При включении вентиляционного оборудования, воздух отжимает пружину, отгибая пластину вперёд. Вентиляционная система без этого клапана создаст проблемы для владельца помещения, так как с воздухом будут поступать запахи и холод снаружи.

Установленный антивозвратный клапан.

При использовании универсального переходника, его лишняя часть просто обрезается.

При установке гофры не подвергайте её сильному сплющиванию, избегайте перегибов.

Преимущества и недостатки

Канальный вентилятор обеспечивает следующие преимущества принудительной вентиляции:

• эффективно устраняет повышенную влажность, высушивает воздух, препятствует оседанию конденсата на стенах, предотвращает образование плесени;
• устраняет неприятные, специфические запахи;
• обеспечивает приток кислорода в помещение.

К недостаткам относят:

• высокий уровень шума при работе;
• необходимость демонтажа при обслуживании, что представляет трудности при установке вентилятора в тело шахты.

Следует отметить, что новые модели бытовых канальных вентиляторов практически лишены недостатков. Они легко монтируются на защелках, имеют низкий уровень шума при работе, изготавливаются из высокопрочного пластика, что позволяет их безопасно и длительно использовать в помещениях с влажным воздухом.

Рекомендуем ознакомиться: Как установить вентиляционную решетку своими руками

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида клапанов обратного действия:

• управляемый тип — при помощи электропривода или вручную;
• самозакрывающийся клапан с возвратной пружиной;
• пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

Кроме этого, есть метод их разделения по таким параметрам:

• горизонтального или вертикального вида, что зависит от расположения вентилятора;
• круглого или квадратного типа — от конфигурации воздуховода;
• в виде жалюзи.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Дополнительные функции

В самом простом варианте вентилятор в вытяжке санузла включается отдельным выключателем. Некоторые модели имеют цепочку, потянув за которую можно его включить или выключить. В таком случае работает устройство на протяжении всего времени пока полается электропитание. Есть и другие варианты:

• Включение при включении освещения, выключение с задержкой от 2 до 30 минут. Встречается часто, задержка регулируемая. При покупке надо помнить, что тут требуется специальное питание — нужна двойная фаза (для подачи электропитания на вентилятор после выключения света).
• Детектор движения + задержка выключения. В этом случае включается вентилятор при наличии движения в ванной комнате, выключается тоже с задержкой.

• Детектор влажности. Этот тип вентиляторов называют еще интеллектуальными, так как включается/выключается он в зависимости от состояния атмосферы в ванной. Это вариант наиболее экономичен (вентилятор работает только тогда, когда нужно), но сами устройства самые дорогие.

Самые распространенные модели вытяжных вентиляторов для ванной комнаты — с задержкой выключения после отключения света. Но их можно включать и через отдельный выключатель, исключив из схемы лампочку. Более экономичны установки с детектором влажности, так как не всякое посещение ванной комнаты и включение света требует усиленной вентиляции. Например, если вы зашли помыть руки, вряд ли стоит включать принудительную вентиляцию.

Еще одна удобная опция — разные скорости вращения лопастей. В этом случае вытяжной вентилятор в ванную комнату может изменять режим работы в зависимости от исходной влажности в помещении. Переключение есть ручное (механическое), есть автоматическое (MARLEY MP-100S).
