Вентиляция на кухне в частном доме через стену. Какие бывают вытяжки
Механический приточно-вытяжной клапан
В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:
- Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
- В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
- Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
- Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
- Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

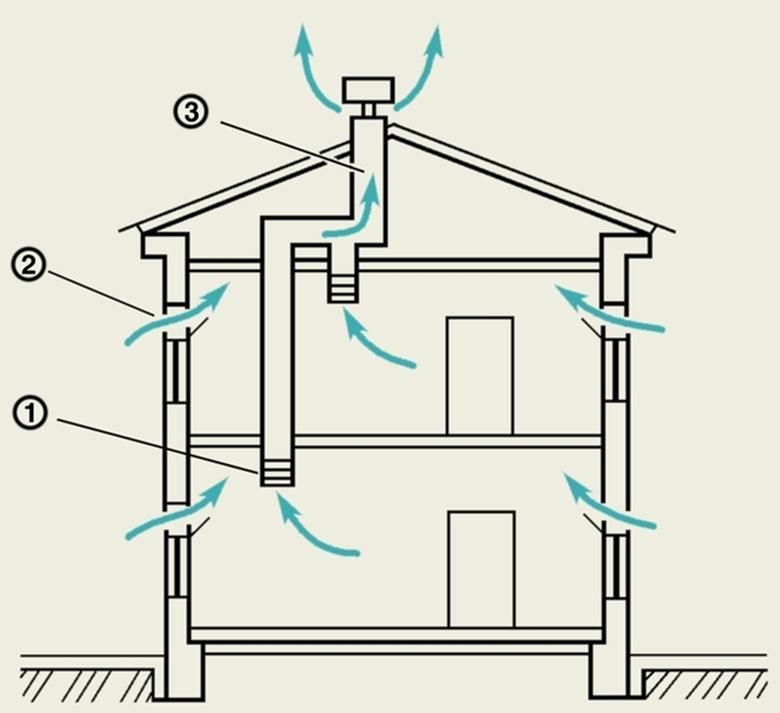

Естественный воздухообмен в доме
Вытяжка такого вида функционирует посредством тяги, которая получается в вертикальной трубе, тем самым побуждая воздух перемещаться вверх.
Важно знать, как влияют на силу тяги разные факторы:
- Перепад давлений. Чем выше труба, тем больше будет разница в нижней и верхней точке канала.
- Разность температур. Холодная масса воздуха с улицы смещает нагретый, наиболее легкий воздух из помещения, отчего последний вытесняется к потолку и затем попадает в вытяжной венканал.
- Степень поглощения влаги. Как ни странно звучит, но имея одну и ту же температуру, переполненная воздушная смесь делается легче высушенного воздуха и, соответственно, также двигается кверху.
Чтобы узнать без прибора о перенасыщенной влажности в доме, нужно открыть двери на веранду, и на потолке появится пятно от конденсации влаги. Такое явление происходит потому, что вес молекул пара воды равен 18 единицам, а воздуха – 28. Разумеется, при сырости смесь воздуха делается легче.
Температура и влажность имеют перепады на протяжении календарного года, соответственно изменяется и мощность тяги. Отсюда становится понятным, почему в летнее время вытяжка функционирует слабее – разница в температурах небольшая. Постоянными остаются две характеристики: разница давлений и высота трубы.
Обустройство естественной вытяжки является наиболее дешевым методом образовать воздухообмен в частном доме. Природная тяга существует также и во многих многоэтажных домах. Там теплый воздух из квартир попадает чрез обратные клапаны в вентиляционный канал, проходящий внутри стен вертикально.
Вентиляция принудительного типа
Приток свежего воздуха в помещения деревянного дома может осуществляться механически (с помощью вентилятора). В этом случае выхлопные трубы должны быть расположены вертикально, так, чтобы они не имели изгибов и изгибов. Это обеспечит качественный вывод очищенного воздуха из дома. Выход вытяжного канала должен находиться на высоте не менее 50 см над крышей. Для дополнительной защиты на них должны быть установлены специальные грибы.
- Помещение теряет тепло за счет нагревания чистого воздуха, поступающего от вентилятора;
- зависимость от электричества;
- шумно.
Для удаления обработанного воздуха из помещений может быть использована система вытяжной вентиляции с принудительной циркуляцией воздуха. Свежий воздух поступает в дом естественным путем (через щели в окнах и дверях). Он откачивается снаружи с помощью вентилятора. Вытяжные каналы могут быть дополнительно оборудованы обратными клапанами, чтобы воздух не менял направления. В суровых зимних условиях следует позаботиться о нагреве этих элементов, чтобы предотвратить обледенение.
Эта система вентиляции деревянного дома имеет несколько недостатков: она не позволяет контролировать количество чистого воздуха, поступающего в помещения, требует электропитания и издает шум при работе.
Исходя из вышеизложенных соображений, можно сказать, что лучшим решением для бревенчатого дома является приточно-вытяжная вентиляция рекуперативного типа. Это позволяет не только регулировать количество притекающих и оттекающих масс, но и обеспечивает их очистку. Энергоэффективность установки гарантируется рекуператором, который позволяет передавать тепло от отработанного воздуха к приточному. Хотя установка такой системы вентиляции трудоемкая и дорогостоящая, она может обеспечить качественный воздухообмен в больших многоэтажных деревянных зданиях площадью более 200 м2 .
Достоинства системы
Существует несколько аспектов в пользу вытяжной вентиляции:
- Максимальный комфорт благодаря постоянному притоку чистого и свежего воздуха
- Экологически чистые материалы, используемые при вентиляции, гарантируют комфортную атмосферу в доме и являются хорошей профилактикой различных заболеваний, передающихся воздушно-капельным путем.
- Если ядовитые вещества попадают в воздух, риск загрязнения сводится к минимуму, но не следует недооценивать.
В зависимости от сложности или простоты рассматриваемого здания, схема установки и вентиляции будет построена по-разному. Если вы не являетесь специалистом в этой области, то лучше доверить эту задачу хорошим специалистам и в то же время заключить контракт с компанией, предоставляющей услугу.
При установке в доме только вытяжной вентиляции старый воздух будет удаляться из влажных помещений, а свежий воздух будет поступать через дерево, окна и вентиляционные отверстия. Основным преимуществом этого метода является возможность контроля воздуха, удаляемого из помещения.
В случае многоквартирного дома, извлечения могут быть как индивидуальными для каждого жильца здания, так и для всех квартир одновременно.

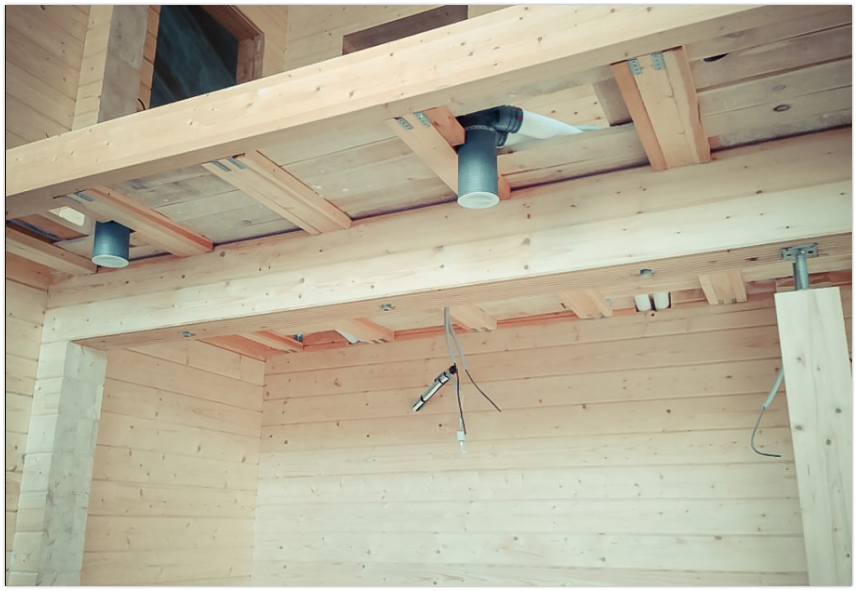

Естественная вентиляция в деревянном доме
Вентиляция данного типа планируется и закладывается еще в период строительства деревянного дома. Вся конструкция основана на воздуховодах, с помощью которых отработанный объем воздуха выводится за пределы здания. Потоки в воздушных каналах циркулируют за счет различных значений атмосферного давления воздуха снаружи внутри здания, в частности на входе и выходе вентиляционных каналов. Также важна разность температур.
Важно! Скорость отвода отработанного объема воздуха зависит от высоты вентканала. Чем канал выше, тем циркуляция будет быстрее – так как давление атмосферного воздуха повышается с высотой.
Рекомендуется использовать все отводные каналы из одинакового материала, не шероховатого внутри, с одинаковым диаметром проходного сечения
Таким образом можно избежать излишнего сопротивления при движении воздуха, а также скопления пыли внутри отводов. Приток воздушного объема происходит через естественные отверстия в доме из бруса – дверей, окон и т.п. Если объема, который циркулирует естественным образом недостаточно. То следует продумать варианты принудительного нагнетания воздуха
Рекомендуется использовать все отводные каналы из одинакового материала, не шероховатого внутри, с одинаковым диаметром проходного сечения. Таким образом можно избежать излишнего сопротивления при движении воздуха, а также скопления пыли внутри отводов. Приток воздушного объема происходит через естественные отверстия в доме из бруса – дверей, окон и т.п. Если объема, который циркулирует естественным образом недостаточно. То следует продумать варианты принудительного нагнетания воздуха.
Естественная вентиляция при обустройстве и эксплуатации гарантирует следующие преимущества:
- Доступная стоимость.
- Легкий и быстрый монтаж.
- Простота обслуживания и очистки при необходимости.
Следует также описать недостатки данной системы для целесообразности выбора альтернативы:
- Невысокая эффективность.
- Уровень звукоизоляции дома из бруса снижается.
- Мощность работы не регулируется.
- В воздуховоды проникают грязь и насекомые, что создает прецедент для частой очистки, особенно в летний период.
Как сделать вытяжку
Вытяжка – это главное устройство вентиляции принудительного типа, которое обеспечивает отвод отработанного объема воздуха за пределы помещения принудительно. Вытяжка монтируется на общую систему вентканалов.
Если в систему монтируется только вытяжка, то насыщение свежим воздухом будет иметь естественный тип
Поэтому следует учитывать одно важное правило – объем отведенного воздуха должен заполняться равным объемом свежего воздуха. Соблюдение данного правила позволяет обеспечить наиболее эффективный КПД. Применение вытяжки позволяет реализовать следующие преимущества:
Применение вытяжки позволяет реализовать следующие преимущества:
- Отработанная масса воздуха выводится более эффективно и быстро.
- Мощность установки может быть отрегулирована под параметры притока воздуха.
Важно! Недостаток системы заключается в том, что использование вытяжки увеличивает теплопотери
Как сделать приток
Для обеспечения притока используется вентилятор, который способен компенсировать нехватку воздуха, циркулирующего естественным путем. Вентиляторы наиболее востребованы при возведении вентсистем в санузлах.
Максимальная эффективность вентиляционной системы заключается в снижении количества переходов, углов и перепадов диаметров внутренних сечений вентканалов. Кроме того, выход каналов должен быть на высоте не менее 500 мм над кровлей. Если сделать отвод ниже, то отведенные массы воздуха будут негативно воздействовать на поверхность кровли и ее целостность.
Монтаж вентиляторв характеризуется следующими преимуществами:
- Регулируется производительная мощность установки.
- Более интенсивный приток и сопровождение больших объемов воздуха.
- Высокая эффективность.
- Доступная стоимость.
Вытяжная вентиляция через стену на улицу в деревянном доме. Естественная вентиляция деревянного дома
Заглушка приточного канала вентиляции в деревянном доме
Система естественной вентиляции в деревянном доме привлекательна своей сравнительной дешевизной, а также простотой устройства. Движение воздуха совершается за счет стремления теплой воздушной массы подниматься кверху по вертикальным каналам, специально для этого сооруженным. Поэтому для вас естественная вентиляция в деревянном доме своими руками может оказаться наиболее просто выполнимой, и при этом достаточно эффективной.

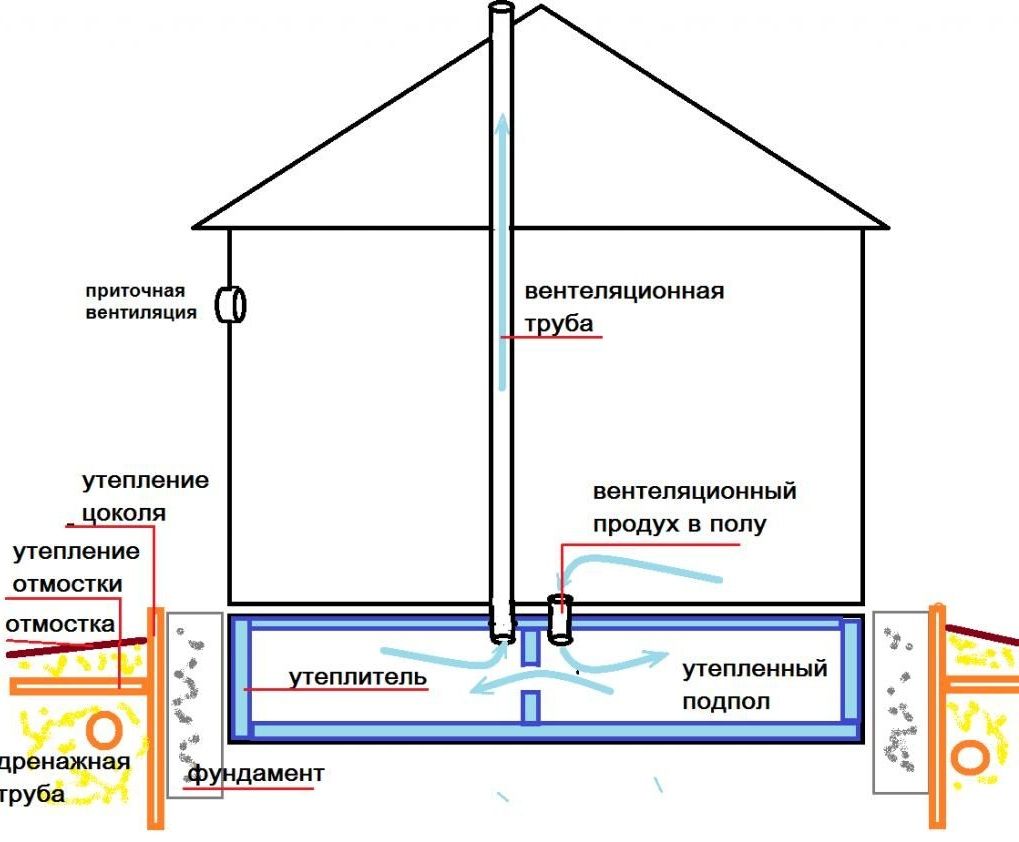

Устраивать вентиляцию в деревянном доме начните с подвальных помещений, поскольку именно сюда в первую очередь должен проникать воздух извне. В обычных условиях вентиляция фундамента деревянного дома происходит через так называемые продухи. Эти небольшие вентиляционные отверстия должны быть заложены под каждой стеной дома еще во время строительства.
Подачу воздуха через приточный канал нужно организовать на уровне цоколя. Лучше всего с северной стороны дома, где воздух наиболее прохладный, и это полезно для усиления тяги. Не обязательно оборудовать каждое домашнее помещение отдельным приточным каналом. Достаточно будет оставить под всеми внутренними дверями зазоры в полтора-два сантиметра, и через них свежий воздух станет распространяться повсюду. Отработанный воздух будет естественным образом вытесняться через вытяжные каналы, входы в которые нужно устроить под потолком каждой комнаты и прикрыть декоративными решетками. Выход каждого из вентканалов нужно как можно выше поднять над уровнем кровли.
Каналы для прохождения воздуха оборудуйте клапанами или заглушками, прикрывая которые, вы сможете регулировать скорость воздухообмена.
Когда будете устраивать естественную вентиляцию в деревянном доме своими руками, сделайте отдельные вентканалы для каждого вида помещений. То есть, один канал для вытяжки из кухни, другой для санузла, третий для спальни и т.д. Конечно, заманчиво сделать один единственный проход через кровлю вместо четырех. Вам покажется, что это сэкономит средства и усилия при монтаже вентиляции в деревянном доме, но вряд ли будет полезно. Ведь при сильном ветре в вытяжном канале может возникать обратная тяга, и тогда, например, запахи из канализации станут проникать в комнаты.
Кроме атмосферных явлений, на силу тяги в вентканале оказывают влияние и другие факторы:
- высота вентиляционной трубы;
- размер внутреннего отверстия канала;
- количество и конфигурация поворотов,
- наличие теплоизоляции вытяжки.
Учтите эти моменты, когда будете производить монтаж вентиляции в деревянном доме.
Кроме того, в летнее время отмечается минимальный перепад температур в нижней и верхней точках вентиляционного канала, поэтому тяга почти отсутствует. В этих условиях придется почаще устраивать проветривание через открытые окна.
Чтобы поток воздуха не встречал препятствий при прохождении по вентканалу, его внутренняя поверхность должна быть гладкой и не иметь сужений в местах стыков.
В небольшом деревянном доме не обязательно сооружать вентиляционные шахты из кирпича. Эта работа трудоемкая, а кроме того, на шероховатой поверхности канала будет накапливаться пыль. Когда будете решать, как лучше сделать вентиляцию у себя в деревянном доме, остановите свой выбор на более гладких металлических или пластиковых канальных блоках.
Когда вы будете выполнять устройство вентиляции в деревянном доме своими руками, не забудьте, что пространство под крышей тоже нуждается в циркуляции воздуха. Если самое верхнее помещение выстроено как жилая мансарда, там необходимо оборудовать такую же вентиляцию, как и в других комнатах. А если чердак нежилой, тогда его проветривание должно осуществляться через специальные обустроенные отверстия в кровле.
Типы вентиляционных систем
Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:
- Естественная.
- Принудительная, оснащенная механическими приспособлениями.
- Комбинированная.
Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.
Как работает естественная вытяжка
Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.
Сила тяги зависит от:
- От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
- Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
- Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.
Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.
Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.
Естественный приток монтируют на уровне 2 м от пола или над батареями.
Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.
Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.
Принцип обустройства принудительной системы
Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.
Схем подобной вентиляции много, наиболее востребованные:
- Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.

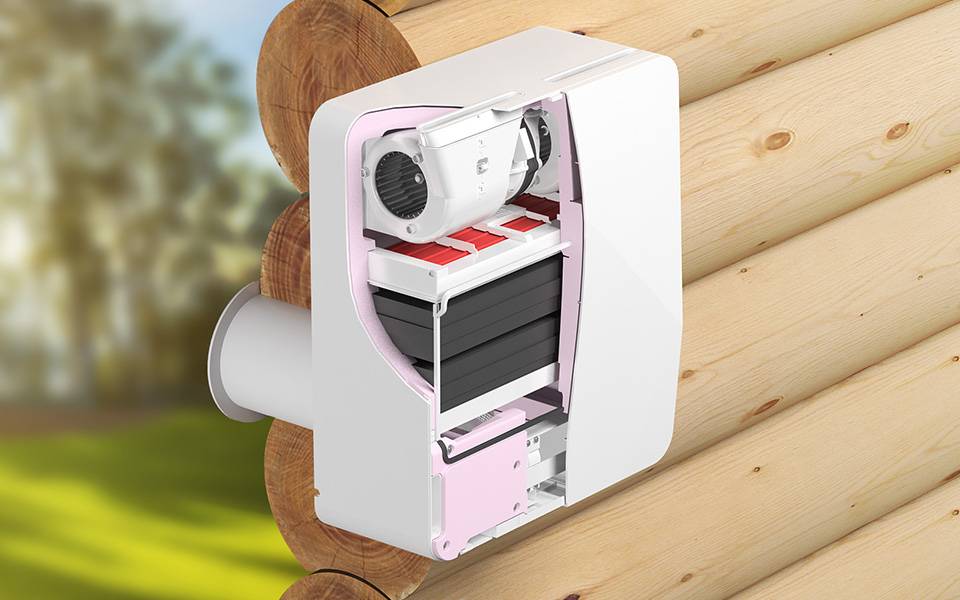

- Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.
- Центральный кондиционер с сетью вентканалов.
- Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.
Комбинированное устройство
Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:
- Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
- Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.
Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.
Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.
Примеры
Если правила защиты и безопасности труб написаны в крови, то требования СНиП для вентиляции помещений различного назначения – черная плесень. Как показывает практика, устройство воздухообмена может быть выполнено собственными руками, но его расчет и проектирование лучше всего оставить профессионалам.
Конечно же, в интернете можно посмотреть примеры вентиляции в каркасных домах или посмотреть видео об установке систем вентиляции в каркасных домах. Однако это не защитит вас от возможных ошибок и дефектов, которые вызваны архитектурными особенностями здания.
Ниже приведены некоторые проекты по установке системы вентиляции в помещениях различного назначения.
Проект вентсистемы в ванной
Ванная комната – это помещение, характеризующееся высокой влажностью, которая провоцирует образование плесени. Для устранения этой проблемы ванные комнаты в каркасных домах должны быть оборудованы системами естественной и принудительной вентиляции.
Система естественной вентиляции в ванной комнате включает в себя вентиляционный канал, который соединяется с общим воздуховодом дома, и вентиляционную решетку. Опционально можно установить фильтры очистки. Принудительная вентиляция обеспечивается установкой вентилятора в воздуховод и автоматикой его включения и выключения.
При установке надежной приточно-вытяжной вентиляционной системы необходимо установить два воздуховода. Один из них используется для притока наружного воздуха в ванную комнату, а другой – для удаления загрязненного воздуха из помещения.
Для сауны
Хорошо спланированная и выполненная система вентиляции обеспечивает поддержание постоянной высокой температуры и возможность проникновения наружного воздуха во внутренние помещения финской сауны. Это должно включать в себя как вытяжной, так и приточный воздух.
Выхлопная труба сауны – удаляет весь углекислый газ из сауны. С другой стороны, приточный воздух обеспечивает чистоту воздуха в помещении. В сауне “с каменкой” требуется несколько видов вентиляции одновременно:
- Кухонные плиты;
- Паровые ванны;
- Вспомогательные помещения – санузел с душем, прихожая, комната отдыха, гардеробная;
Хорошего воздухообмена в сауне можно достичь за счет естественной, смешанной или принудительной вентиляции. Однако для обеспечения естественного притока наружного воздуха в помещение за плитой, на высоте 20-30 см над полом, устанавливается приточный клапан или гибкая труба.
Как правило, вентиляционные отверстия устанавливаются на стене напротив печи. Одно отверстие расположено в нижней части стены, а другое – сверху. Они соединены друг с другом вентиляционным каналом, в котором установлен вытяжной вентилятор.
Через стену на кухне
На кухне постоянно присутствуют сильные запахи, что может значительно снизить качество жизни. Кроме того, высокий уровень влажности негативно влияет на здоровье и общее самочувствие. Решением этих и многих других проблем станет каркасный домовой вытяжной вентилятор через стену на кухне.
Установку такой системы вентиляции можно осуществить собственными руками. Для этого в верхней части стены должно быть сделано отверстие для выпускного клапана. В раме можно проделать отверстие соответствующего размера с помощью дрели и сверла. Размер и форма отверстия должны соответствовать параметрам вентилятора. Дюбели используются для крепления устройства к стене.
Все зазоры должны быть устранены с помощью монтажной пены. После подготовки вентиляционного отверстия необходимо установить выпускной клапан на внутреннюю стену дома, а на внешнюю стену – декоративную решетку. Для предотвращения замерзания в холодное время года вокруг разъема можно разместить теплоизоляционный материал.
Как работает естественная вентиляция в частном доме
В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.
Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.
Естественная и принудительная вентиляция
Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.
Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.
Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.
При планировании перемещения воздушных масс можно руководствоваться следующими правилами:
- Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
- Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
- И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.
Подвальные помещения и погреба также обязательно должны проветриваться.
