Порядок монтажа дымопровода для газового котла
Популярно изготовление дымовых труб для газовых отопительных устройств с использованием гофрированной трубы. В этом случае может быть использована термостойкая гофра из алюминия. При этом основными требованиями к дымоотводящему устройству остаются прежними:
- надежность;
- долговечность;
- герметичность в течение всего срока эксплуатации.
Дымовая труба состоит из следующих элементов:
- Труба на верхнем конце увенчивается оголовком. Это может быть простой защитный колпак или дефлектор. Более подробно о том, какие бывают виды дефлекторов и какой лучше выбрать исходя их характеристик.
- Он крепится на основной дымовой канал, состоящий из отдельных звеньев длиной 1,0 – 1,5 метров. Между собой они соединяются с использованием проставок соответствующего размера. В месте стыка устанавливаются два винтовых хомута – по одному на стыкуемые концы трубы. Она может эксплуатироваться без наружной теплоизоляции, но ее утепление все же следует считать необходимым во избежание засаживания.
- При установке дымовой трубы внутренней конструкции на пересечении с перекрытием или кровельным пирогом устанавливаются специальные проходные муфты для обеспечения пожарной безопасности.
- Дымовик наружной установки при монтаже устанавливается на стену с использованием кронштейнов. Расстояние между ними должно быть не более двух метров.
- На переходе от котла к дымовой трубе устанавливается тройник.
- К его нижнему выходу крепится конденсатосборник с устройством для сброса вытекающего конденсата. По мере накопления его необходимо сливать и утилизировать.
- Обязательным элементом является смотровое окошко для контроля состояния дымового канала.
При комплектации и установке дымоотвода нужно учитывать следующие обстоятельства:
- Необходимо внимательно ознакомиться с правилами устройства дымохода для газовой колонки или другого отопительного устройства.
- В соответствии с ними подбирается соответствующая конструкция дымоотводящего устройства.
- На всем протяжении дымоходного канала не допускается сужений сечения канала или его провисания на участках, где он располагается горизонтально. Их длина не должна превышать одного метра.
- Расстояние от топки котла до оголовка дымовика должно составлять более 5 метров.
- Дистанция от уровня конька кровли должна составлять:
- не менее полуметра, если труба выходит на таком же расстоянии от конька по горизонтали;
- оголовок может быть на уровне конька, если от него до дымохода 1,5 – 3,0 метра;
- отклонение от горизонта возможно до 10 градусов, если труба расположена на дистанции более 3-х метров от конька.
- Диаметр дымоотвода прямопропорционально зависит от мощности котла. Чаще всего применяется гофра размером 110 или 130 миллиметров. Но лучше всего воспользоваться рекомендация технического паспорта отопительного агрегата, где этот параметр указывается в обязательном порядке.
- Климатические условия работы газового агрегата в части величины перепада температур в котельной и наружном пространстве.
Обзор популярных моделей
Рассмотрим более детально самые распространённые модели дефлекторов.
Дефлектор вентиляционный Цаги
Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.
Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.
Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах
Тарельчатый
Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.
Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.
Шарообразный «Волпер»
Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.
Дефлектор Григоровича
Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.
Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.
Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками
Н-образный
Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».
Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.
Вращающийся
Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.
Дефлектор «флюгер»
Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.
Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра
Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.
Разновидности дымоходных дефлекторов
Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:
- ЦАГИ.
- Дефлектор Григоровича.
- Волпер.
- Н-образный.
- Флюгер.
- Тарельчатый.
- Вращающийся.
- Искрогаситель.

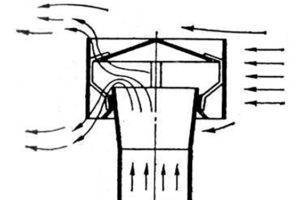

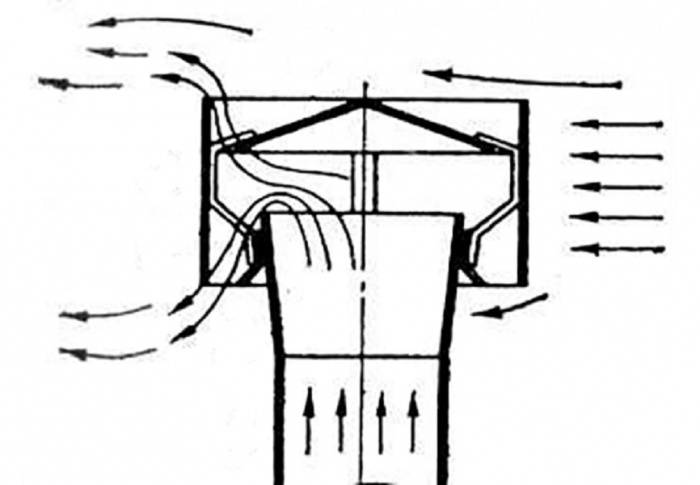

ЦАГИ
Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.
К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.
Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.
Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.
Дефлектор Григоровича
Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.
Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.
В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.
Круглый Волпер
Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.
Устройство Н-образной конструкции
Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.
Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.
Флюгер
Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.
Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.
Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.
Тарельчатый дефлектор
Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.
Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.
Вращающийся дефлектор
Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.
Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.
Искрогаситель
Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.
Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме
В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений
Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.
Изготовление из металла
Листовой металл идеально подходит для создания флюгера. В числе его достоинств:
- малый вес;
- механическая прочность;
- невосприимчивость к воздействию атмосферных осадков;
- привлекательный внешний вид;
- простота обработки.
Для изготовления простейшего флюгера понадобятся:
- ножницы по металлу;
- мелкий напильник;
- наждачная бумага;
- дрель;
- сварочный аппарат;
- карандаш;
- компас;
- труба длиной в 13 см и диаметром сечения 15 мм для изготовления корпуса;
- подходящий по диаметру подшипник;
- 2 полоски равной длины из нержавейки;
- отрезок гладкой арматуры, что в дальнейшем будет осью флюгера;
- колпачок в виде воронки, меньший диаметр которой совпадает или чуть больше диаметра оси. Он может быть изготовлен из нержавейки, пластика, резинового уплотнителя;
- чертёж флажка в натуральную величину. На его размеры никаких ограничений не накладывается, но оптимальными считаются габариты 80 см длины и 40 см ширины для 2-3-этажного коттеджа. Если же флюгеру предстоит украшать менее высокое строение, то его размеры можно уменьшить;
- несколько шурупов и гаек для крепления флажка к оси;
- лист металла для флажка, размеры которого будут достаточны для того, чтобы вырезать выбранную фигуру.
Пошаговая инструкция по изготовлению следующая:
- В верхней части металлической трубы установить подшипник.
- Две полосы нержавейки скрепить крест-накрест при помощи сварки, в центре получившегося креста просверлить отверстие. Можно вырезать буквы, обозначающие стороны света, и приварить их к концам полос либо просто окрасить концы в разные цвета (традиционно север делают красным, юг — синим).
- Воспользовавшись компасом, сориентировать получившуюся розу ветров по сторонам света и приварить к корпусу, для чего сначала определиться, как он будет крепиться к крыше, трубе.
- Рисунок флажка перенести на лист стали и вырезать его при помощи ножниц по металлу. Рекомендуется резать лист медленно, тогда будет меньше зазубрин. Края стоит обработать напильником и наждачной бумагой, чтобы убрать заусенцы и острые кромки.
- Приварить колпачок к оси воронкой вниз.
- Шурупами и гайками зафиксировать флажок на оси так, чтобы его вес был распределён равномерно слева и справа от оси, для чего сначала найти его центр тяжести, если место крепления не было обозначено ранее.
- Смазать подшипник солидолом, вставить в него ось, убедиться, что все движущиеся детали свободно вращаются.

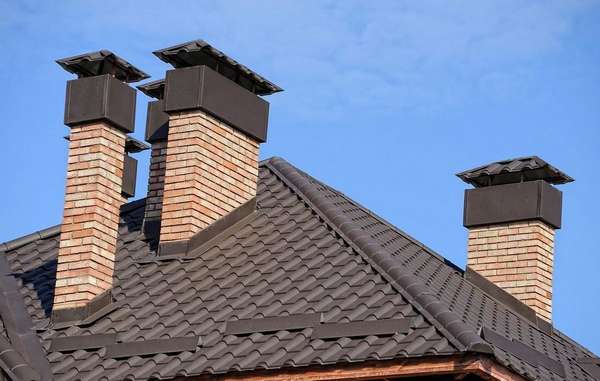

Устанавливать колпак или нет
С технической точки зрения колпак – это специальное металлическое приспособление, защищающее выход дымохода от негативного воздействия атмосферных факторов. Он не должен никоим образом влиять на расчетные параметры тяги, не искажать первоначальные условия движения воздушных потоков и т. д. Наличие иных более сложных приспособлений на дымоходе должно предусматриваться еще на стадии проектирования отопления.
Как вы заметили, далеко не все дымоходы с колпаками, поскольку владельцы строения имеют свои убеждения, часто они противоречивы, но все имеют право на жизнь. Перед принятием окончательного решения следует ознакомиться с точкой зрения противников и сторонников таких конструкций.
Таблица. Доводы за и против установки колпаков
| Выполняемые функции | Краткое описание фактических характеристик |
|---|---|
 Закрывает выход дымохода от задувания ветром | На крыше зданий направление ветра изменяется с учетом размеров, расположения и угла наклона скатов. Для предупреждения появления обратной тяги производятся специальные инженерные расчеты отопления, которые регламентируют высоту дымохода в зависимости от его расположения и расстояния от конька. Ветер на ровной местности никогда не дует сверху вниз, только завихрения от крыши могут придавать ему такое направление. Еще одна причина обратной тяги – полное отсутствие естественного притока в помещение воздуха или слишком мощная принудительная вытяжная вентиляция. Защитный козырек, если только он правильно подобран по размеру и типу, разбивает воздушный поток и обеспечивает нормальную тягу в дымоходе. |
| Предохраняет дымоход от попадания дождя и снега, не допускает механических загрязнений и гнездование птиц | Здесь есть одна проблема – от птиц защищает лишь сетка, козырек надо ограждать по всему периметру. На сетке могут появляться замерзший конденсат и критически уменьшать тягу. Очищать бесполезно, вода при определенных климатических условиях будет намерзать снова. Иногда приходится зимой подниматься на крышу, снимать сетку и таким образом восстанавливать тягу. Это нежелательно, делать любые работы на крыше зимой очень опасно. |
 Увеличивает срок службы оголовка дымохода | Полностью правильное утверждение. Но для этого надо не сложное декоративное изделие, а лишь один из его элементов – колпак. |
 Улучшает внешний вид здания | Красивый колпак оригинальной конструкции действительно с положительной стороны влияет на внешний вид. Есть эксклюзивные проекты, позволяющие подчеркивать престижность строения и солидное финансовое положение их владельцев. |
Как видим из перечня, количество положительных и отрицательных последствий от установки колпака примерно равно, отсюда вывод – принимайте решение самостоятельно. Но помните об одном универсальном требовании нормативных актов: все насадки и приспособления не должны мешать свободному выходу дыма и не ухудшать расчетные показатели.

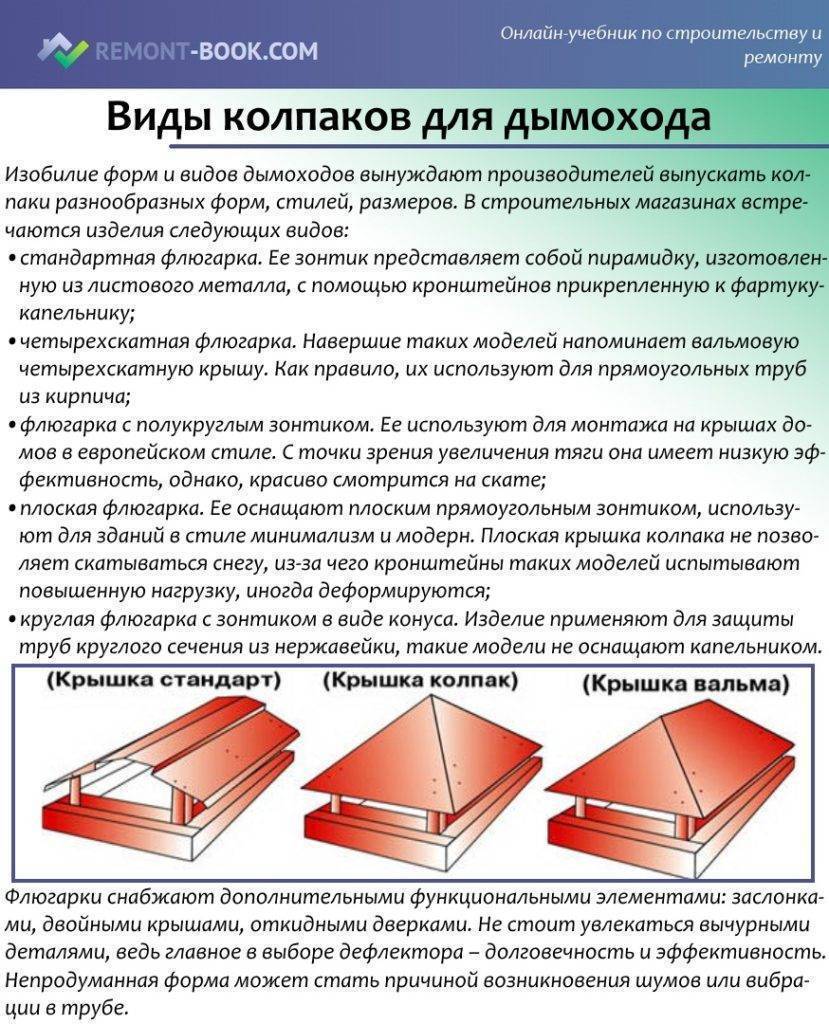

Виды колпаков для дымохода
Установка
Монтаж флюгарки на дымовую трубу относится к сложным мероприятиям, потому что от него напрямую зависит последующая работоспособность очага. Колпак, правильно размещенный на дымовой трубе, обеспечивает качественную тягу и долговечность дымохода, а кроме этого, влияет на внешнее визуальное восприятие всей кровли дома. Таким образом, к монтажу устройства нужно тщательно подготовиться, изучить все вероятные отрицательные климатические факторы, подобрать удобный вариант устройства и защитного покрытия.
- • подготовительный;
- • процесс сборки;
- • монтаж.
Подготовительный этап
- 1. Произвести замеры внешней части дымохода, после чего выполнить эскиз.
- 2. Подобрать подходящий материал для строительства флюгарки. Материал должен выдерживать массу осадков, температуру летучих продуктов горения, выводимых в атмосферу, а также воздействие климатических условий.
- 3. Выбрать конфигурацию колпака, учитывая последующую доступность сборки оборудования и дальнейшего обслуживания.
- 4. Выполнить соответствующий чертёж флюгарки с развёрткой колпака для того, чтобы было удобно вычислить нужное количество материала.
- 5. Приобрести материал – металлические листы, толщина которых может оставлять 0,3 – 1 миллиметр. Кроме этого, следует запастись саморезами по металлу либо заклёпками, стальными уголками, полками на пятнать – двадцать миллиметров и толщиной один – два миллиметра, стальной сеткой с сечением прутьев один – два миллиметра и шагом четыре – пять сантиметров.
чугунными топками
- • ножницы по металлу;
- • дрель;
- • рулетку;
- • молоток;
- • болгарку;
- • маркер;
- • сварочный аппарат.

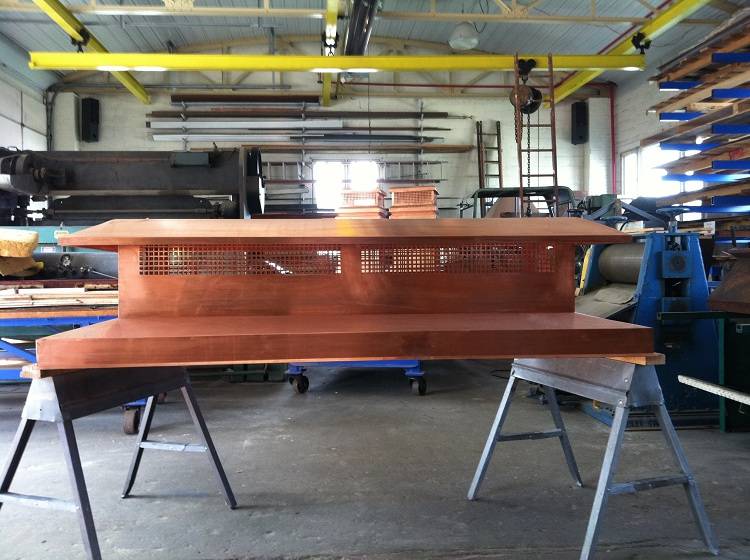

Этап изготовления и сборки флюгарки
- 1. готовим выкройку из плотной бумаги, вырезая ее сложных по форме элементов конструкций.
- 2. применяя заранее подготовленный бумажный шаблон, маркером рисуем на металле линии отреза.
- 3. с помощью болгарки вырезаем составляющие устройства.
- 4. колпак загибаем так, как это показано на чертеже.
- 5. выполняем единую конструкцию сварочным аппаратом.
- 6. с помощью той же болгарки вырезаем уголки.
- 7. вырезанные уголки превращаем в кронштейны, объединяющие фартук и колпак.
- 8. стальные листы трансформируем в фартук, с помощью которого флюгарка впоследствии будет фиксироваться к дымоходу очага, после чего изгибаем фартук под углом сорок пять градусов и свариваем в цельное устройство.
- 9. производим соединение всех составляющих так же, как это показано на чертеже.
- 10. крепим стальную сетку на боковые стенки кронштейнов.
- 11. внизу фартука на специальные заклёпки фиксируем капельник, выполненный из листовой стали.
Этапы установки
Прежде чем приступать к процедуре сборки, следует подготовить рабочее место. Для этого выбирается обувь с мягкой подошвой, – она не испортит обшивку кровли. Одеться нужно в удобную непроницаемую одежду, перчатки для работы с металлом. Не забывать про надежное крепление для страховочной верёвки.
Этапы установки флюгарки:
- для крепления флюгарки необходимо просверлить отверстия диаметров примерно пять миллиметров. Отступ равняется пятнадцати миллиметрам друг от друга.
- далее флюгарку определяем на дымоходную трубу камина и на некоторое время фиксируем на нём. Через полученные отверстия в изделии высверливаем отверстия в самом дымоходе.
- отвинчиваем и убираем флюгарку.
- в отверстия ввертываем дюбели под саморезы.
- ставим флюгарку на дымовую трубу таким образом, чтобы отверстия совпали и привинчиваем на саморезы.
Прочное закрепление флюгарки на дымоходе из кирпича осуществляется с помощью специального стального хомута. Хомут помещается на конструкцию и обжимается, после чего также крепится к стенкам на саморезы.
Выполнив все необходимые действия, направленные на крепление флюгарки, нужно убедиться в его безопасности. В этом случае можно по периметру фартука точно простукать молотком, проверив, не съедет ли он в сторону.
В завершении на все металлические поверхности устройства наносят защитное покрытие. Вариант покрытия подбирается, исходя из ценовой категории, а также ситуаций использования и декоративной характеристики самого здания.
Выполнение и установка флюгарки – процедура несложная, поэтому сделать его может сам владелец загородного дома. Для этого достаточно запастись минимальным набором инструментов и желанием получить хороший результат. Таким образом, вы сможете защитить дымоход, оптимизировать тягу и обеспечить полноценное сжигание топлива, то есть увеличите производительность очага.
Как установить
Немаловажным моментом является то, насколько качественно установлен данный элемент на дымоход.
Для самостоятельной установки потребуется проделать следующие манипуляции:
- Изначально в юбке элемента просверливают необходимое количество отверстий, которое зависит от размеров устройства.
- Далее просверливают параллельные точки в дымоходной трубе и в каждое из них вставляют по саморезу.
- После этого крепят саму флюгарку при помощи шурповерта.
Процесс прикрепления дымника весьма прост, но очень важно убедиться в том, что элемент закреплен надежно и сильный порыв ветра его не сорвет с крыши. Этим нельзя пренебрегать, ведь флюгарка имеет достаточно большой вес и в случае ее открепления от дымохода, может принести ущерб как кровельному покрытию, так и всему, на что она упадет
ОБРАТИТЕ ВНИМАНИЕ!
Кроме флюгарок в некоторых случаях проводят установку кожухов для защиты.
Кроме этого, с их помощью есть возможность скрыть дефекты дымоходной трубы и создать завершенный вид конструкции. Также кожух защищает стенки трубы от различных внешних воздействий.
Установка флюгарки
Как рассчитать статический дефлектор?
При самостоятельном изготовлении дефлектора необходимо выполнить расчеты и набросать эскиз будущего изделия. Исходить нужно из внутреннего диаметра дымоотводящей трубы.
На фото показана зависимость размеров дефлектора от диаметра дымохода. Для определения нижнего диаметра диффузора базовый параметр умножают на 2, верхнего — на 1,5, высоты диффузора — также на 1,5, высоты конуса, в том числе и обратного, высоты самого зонта— на 0,25, захода трубы в диффузор — на 0,15
Для стандартного устройства параметры можно подобрать по таблице:
| Внутренний диаметр трубы (см) | Высота дефлектора (см) | Диаметр диффузора (см) |
| 12 | 14,4 | 24 |
| 14 | 16,8 | 28 |
| 20 | 24 | 40 |
| 40 | 48 | 80 |
| 50 | 60 | 100 |
Таблица позволит подобрать размеры дефлектора без выполнения расчетов. Но если подходящих размеров в ней нет, придется все-таки вооружиться калькулятором или найти соответствующую программу в интернете.
При изготовлении дефлектора с индивидуальными параметрами для определения размеров используют и эти специальные формулы: • Dдиффузора = 1.2 х dвн. трубы; • H = 1,6 x dвн. трубы; • Ширина крышки = 1,7 x dвн. трубы.

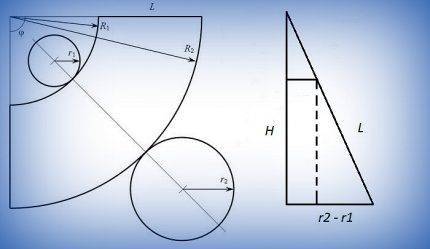

Узнав все размеры можно рассчитать развертку конуса зонта. Если известен диаметр и высота, то диаметр круглой заготовки, легко рассчитать с применением теоремы Пифагора:
R = √(D/2)² + H²
Теперь предстоит определить параметры сектора, который впоследствии будет вырезан из заготовки.
Длина полного круга в 360⁰ L равна 2π R. Длина окружности, лежащей в основе готового конуса Lm, будет меньше L. Из разности этих длин определяют длину дуги сегмента (Х). Для этого составляют пропорцию:
L/360⁰ = Lm/Х
По ней вычисляют искомый размер: Х= 360 х Lm/ L. Полученное значение Х вычитают из 360⁰ — это и будет размером вырезаемого сектора.
Так, если высота дефлектора должна равняться 168 мм, а диаметр 280 мм, то радиус заготовки равен 219 мм, а ее длина по окружности Lm = 218.7 х 2 х 3.14 = 1373 мм. Нужный конус будет иметь длину окружности 280 х 3.14 = 879 мм. Отсюда 879/1373 х 360⁰ = 230⁰. Вырезаемый сектор должен иметь угол 360 – 230 = 130⁰.
Когда нужно вырезать заготовку в виде усеченного конуса предстоит решить более сложную задачу, т.к. известной величиной будет высота усеченной части, а не конуса полностью. Независимо от этого расчет выполняют на основе все той же теоремы Пифагора. Полную высоту находят из пропорции:
(D – Dm)/ 2H = D/2Hp
Откуда вытекает, что Hp = D x H / (D-Dm). Узнав эту величину, рассчитывают параметры заготовки для полного конуса и вычитают из нее верхнюю часть.
При известных параметрах: высоте конуса — полного или усеченного и радиусе основания, путем несложных вычислений просто определить радиус внешний и внутренний (в случае усеченного конуса) а затем исходный угол и длину образующей кривой
Допустим, требуется усеченный конус, у которого Н = 240 мм, диаметр у основания 400 мм, а верхний круг должен иметь диаметр 300 мм.
- Полная высота Hp = 400 х 240/ (400 – 300) = 960 мм.
- Внешний радиус заготовки Rz = √(400/2)² + 960² = 980.6 мм.
- Радиус меньшего отверстия Rm = √(960 – 240)² + (300|2)² = 239 мм.
- Угол сектора: 360/2 х 400/980.6 = 73.4⁰.
Остается вычертить одну дугу радиусом 980.6 мм и вторую — радиусом 239 мм из той же точки и провести радиусы под углом 73.4⁰. Если запланировано состыковывать края внахлест, то добавляют припуски.
А подробнее о том, как самостоятельно соорудить дефлектор на дымоход, читайте далее.
Рекомендации по выбору
Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.
Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок
Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей
Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:
Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.
Примечание. Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.
Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.
А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:
Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.
