Заливка плиты на ленточный фундамент: можно ли и как правильно произвести монтаж + варианты обустройства пола

Какую технологию возведения лучше выбрать?

Выбор технологии — вопрос предпочтений и возможностей владельца дома. Бетонная стяжка позволяет получить долговечный и прочный пол, но его ремонтопригодность будет крайне низка. Выход из строя, например, системы теплого пола, создаст серьезную проблему с очень сложным и затратным решением.

Сухая стяжка намного проще и позволяет производить ремонт без особых затрат и проблем, но этот вариант годится только для людей, не боящихся ремонтных работ.

ОБРАТИТЕ ВНИМАНИЕ!
Деревянный пол является традиционным решением, но специфика древесины как материала имеет слишком много нежелательных моментов, поэтому от этого варианта все чаще отказываются в пользу других методик.

Как класть плиты перекрытия на фундамент – подготовка фундаментной основы

Следует тщательно подготовить фундамент под плиты перекрытия. Эффективная работа сборного перекрытия обеспечивается только на спланированной поверхности фундаментного основания. Именно поэтому до монтажа панелей следует проконтролировать горизонтальность фундамента. Для выполнения поставленной задачи, используется нивелир лазерной конструкции или оптический вариант указанного устройства.

Выполняйте подготовку фундаментной основы по следующему алгоритму:

Измерьте величину высотных перепадов фундамента, используя нивелир. На основании замеров определите метод выравнивания.
При колебаниях высоты до 50 мм спланируйте поверхность стяжкой на основе цемента и песка, уложите сетку для армирования.
При отклонениях от горизонтальности более 50 мм, уложите дополнительный ряд кирпичной кладки или залейте пояс усиления из бетона.

Для фундаментных оснований, изготовленных из железобетонных блоков, следует установить по периметру армопояс монолитного или составного типа. Контроль горизонтальности фундамента в процессе изготовления позволяет избежать дополнительных затрат по его выравниванию, что ускоряет укладку плит.

Под плиты перекрытия следует тщательно подготовить фундамент

Технология монтажа

Технология монтажа фундамента с использованием готовых плит аналогична строительству плитного основания. Но в первом случае на подготовленную основу укладывают заводские изделия, а во втором – устанавливают опалубку, арматурный каркас и заливают бетоном. Для сборной конструкции щиты требуются, чтобы сделать стяжку поверх фундаментной поверхности.

Монтаж плит

Схема сборного плитного фундамента в общем случае состоит из следующих элементов:

песчано-щебневой подушки;
слоев гидроизоляции и утеплителя;
железобетонных плит;
стяжки.

Технологию реализует на практике в следующей последовательности:

делают разметку стройплощадки с помощью веревки и деревянных колышков;
выкапывают котлован глубиной до 0,5 м (в зависимости от толщины подушки и плит);
выравнивают его дно;
засыпают песчано-щебневую подушку, хорошо утрамбовывая ее при этом;
укладывают гидроизоляционное покрытие, а на него – утеплитель;

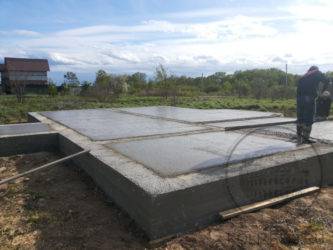

производят монтаж плит;

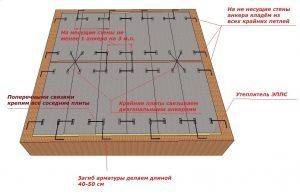

соединяют их с помощью арматурных прутьев;
замешивают рабочий раствор;
заделывают имеющиеся стыки;
устанавливают опалубку по бокам конструкции небольшой высоты;

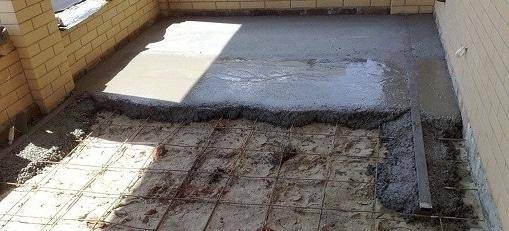

заливают стяжку слоем примерно 3-5 см, разравнивая бетон правилом;
после набора требуемой крепости монолитом щиты снимают.

В качестве гидроизоляции часто применяют рулонные материалы (например, рубероид), а для утепления – пенополистирол экструдированный или пенопласт. Торцы изделий также теплоизолируют.

Бетон покупают готовый либо приготавливают самостоятельно. Рекомендуется использовать марки от М300.

Процесс схватывания стяжки занимает до месяца и определяется климатическими особенностями региона.

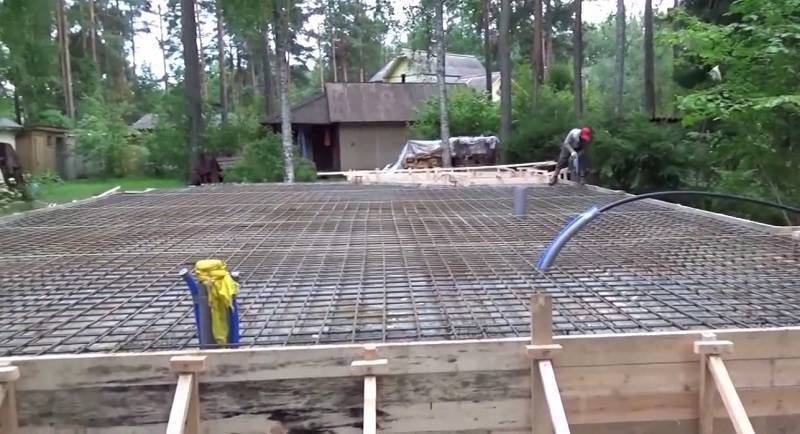

Перед заливом стяжки можно сверху на плиты укладывать арматурную сетку. Это упрочнит создаваемую конструкцию.

При работе следует контролировать ровность полученной поверхности стяжки в горизонтальной плоскости, чтобы не производить в дальнейшем выравнивания. Также диагонали построенного основания должны быть равными друг другу.

Для хозяйственных построек, гаражей утеплитель не требуется в большинстве случаев. На твердых почвах под такие нетяжелые строения плиты укладывают даже непосредственно на грунт без рытья котлована и засыпки песчаной подушки. Но гидроизоляцию рекомендуется выполнять всегда.

Характеристика плит перекрытия представлена в следующем ролике.

Монтаж плит на цоколь показан в следующем видео.

Строительство фундамента из плит обходится дешевле заливки монолитной конструкции и осуществляется за более короткое время. Из-за того, что итоговая конструкция является сборной, на ней воздвигают сравнительно легкие строения. К выбору изделий для строительства домов следует подходить правильно: приобретать сертифицированную продукцию у проверенных производителей. От качества ЖБИ будет зависеть долговечность и надежность опорной конструкции. Для гаражей, сараев можно воспользоваться бывшими в употреблении материалами, что сократит расходы.

Устройство гидро- и теплоизоляции

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест

Для того чтобы гидроизоляционный материал не повредился в процессе эксплуатации о края щебня, следует своими руками залить песчано-гравиевую подушку черновым слоем стяжки. Для этого замешивают бетонную смесь на основе цемента марки М-50 и заливают её толщиной 5-10 см поверх щебня. Дают полностью просохнуть в течение 3-5 дней.

Теперь можно проводить гидроизоляционные работы. В качестве гидроизоляции можно использовать стандартный рубероид, а можно применить и более инновационные материалы типа «Бикрост», «Линокром», «Техноэласт» (здесь, насколько позволяет кошелёк).

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест. При этом край захода соседней полосы на предыдущую должен быть не менее 15 см. Края гидроизоляции обрабатывают либо битумной мастикой, либо оплавляют газовой горелкой. Таким образом удастся достичь оптимальной герметичности покрытия.

Края рубероида следует накидывать на стенки опалубки с таким расчетом, чтобы после заливки плиты обернуть её бока в гидроизоляционный материал.

Следующим действием в пошаговой инструкции будет своими руками устройство всех коммуникаций. Их проводят в соответствии с проектом здания и проверяют на месте методом пролива. Иначе после заливки плиты будет поздно исправлять ошибки.

И наконец, можно приступить к теплоизоляции плиты. В качестве материала можно использовать плиты полистирола или стандартный геотекстиль. Если используются плиты полистирола, то их укладывают вплотную друг к другу.

Засыпка под плиту

Для засыпки используется однородный материал, оптимально — речной песок

Важно не допустить наличия в нем глинистых включений, удерживающих воду. Разные источники предлагают собственные варианты засыпки — либо полностью используется песок, либо производится послойная засыпка песком и мелким щебнем

Наличие щебня позволяет плотнее утрамбовать нижний слой — острые грани мелких камней эффективнее уплотняют слой песка. Поверх щебня вновь засыпают выравнивающий песчаный слой 5 см.

ВАЖНО!

Общего мнения на этот счет не достигнуто. Просадка подушки, отмеченная на практике, возникает как у однородных, так и многослойных вариантов засыпки, что объясняется большей нагрузкой на внутренние несущие стены, чем на наружные.

Какое влияние имеют грунтовые воды на засыпку.

Прежде чем засыпать фундамент внутри, необходимо удостовериться, что цемент затвердел, набрал прочности. Бетон затвердевает полностью только после двухнедельной выдержки. Что же отрицательно воздействует на строение? Первым источником является весеннее половодье. Подпочвенные воды начинают подниматься, что вызывает вздутие грунта, и возникает опасность выдавливания фундамента. После таких процессов требуется немало сил и труда, чтобы восстановить дом.

Чем засыпать фундамент внутри дома?

Вспучиванию больше всего подлежит глинистый, болотистый, торфяной тип грунта. Если строение дома производится на подобном участке, ров под фундамент копается ниже контура промерзания. Для внутренней засыпки траншеи используется песок, которым заполняется третья часть рва. Это по минимуму. Можно также применять смесь гравия и щебня, соотношение которых составляет 1:1. Если грунтовые воды находятся на глубине двух метров, для углубления котлована достаточно восьмидесяти сантиметров.

Схватывание

Период длится несколько часов после приготовления раствора. На этом этапе необходимо успеть выполнить следующие процессы:

Транспортировка раствора к месту проведения работ. Особенно актуально при заказе бетона заводского изготовления, поскольку место производства может располагаться на достаточном удалении от участка, где нужно заливать фундамент. Вопрос решается применением специальной техники — бетономешалок. Постоянное перемешивание увеличивает срок жизни раствора.
Укладка бетонной смеси в форму.
Уплотнение (вибрированием или штыкованием) и выравнивание.

Срок схватывания зависит от температуры окружающей среды, поэтому так важно определиться, когда лучше заливать фундамент для дома. Чтобы выбрать подходящее время рекомендуется ознакомиться со следующей таблицей

Температура окружающего воздуха (указано среднесуточное значение), ᵒС	Период, во время которого происходит схватывание (в среднем), указано начало и окончание процесса в часах
30	1-2
20	2-3
6-20

Твердение

Сразу же после завершения схватывания начинается твердение. Так называется процесс кристаллизации бетонного раствора и превращение его в искусственный камень. Знать сроки твердения необходимо для того, чтобы понять, когда лучше приступать к снятию опалубки с фундамента дома и заниматься дальнейшими строительными процессами. Важная задача строителей — сократить длительность работ без ущерба качеству. Делать это можно только изучив нормативную документацию.

Важнейшая характеристика бетонной смеси — марочная прочность. Из-за введения нового обозначения этой величины возможна путаница в маркировке. Все зависит от того, на основании какого ГОСТ работает завод. Если маркировка выполняется по ГОСТ 26633-2012, то речь идет о классах бетона по прочности, которые обозначаются буквой В, например В20. Цифра — марочная прочность в МПа. При использовании маркировки по ГОСТ 26633-91* (устаревший документ, который все еще используется некоторыми специалистами) прочность обозначают маркой, например М300, где 300 — величина в кгc/м².

Снимать опалубку с фундамента дома и приступать к возведению стен можно только тогда, когда бетон набрал прочность не менее 70% от марочной. Это требование приведено в СП «Несущие и ограждающие конструкции». Лучше соблюдать именно эти условия, но при наличии обоснований можно делать распалубку при наборе прочности более 50%.

Чаще всего, когда нужно заливать фундамент для частного дома используют бетон классов В15-В22,5 (чему соответствуют марки М200-М300) замешанный на нормально твердеющем портландцементе марок ЦЕМ32,5 или ЦЕМ 42,5 (по старой маркировке ПЦ400 или ПЦ500). Именно для такого раствора приведена таблица ниже, в которой указана зависимость быстроты твердения от температурных условий окружающей среды.

Временной промежуток от начала твердения, сут.	Процент от марочной прочности при среднесуточной температуре воздуха
5ᵒС	10ᵒС	20ᵒС
1	12%	21%	34%
3	23%	38%	60%
7	31%	51%	78%
14	37%	60%	90%
28	43%	70%	100%

Для быстротвердеющей и медленнотвердеющей смеси значения будут сильно отличаться в течение первой недели, а после станут примерно равны процентному отношению для нормально твердеющего вяжущего.

Как рассчитать толщину фундаментной плиты

Определившись с типом плитного фундамента, приступают к расчёту параметров железобетонной плиты. Её толщину определяют таким образом, чтобы обеспечить оптимальное удельное давление на грунт

Достичь в этом вопросе равновесия чрезвычайно важно, иначе при чрезмерной нагрузке на грунт дом будет усаживаться, а при недостаточной — перекосится

При расчёте учитывают несколько факторов:

тип и особенности грунта;
массу самого плитного фундамента;
вес строительных материалов, необходимых для строительства здания;
полезную нагрузку в виде оборудования, мебели, инженерных коммуникаций и элементов инфраструктуры;
снеговую и ветровую нагрузку.

Определение толщины фундаментной плиты под крупномасштабное строительство — тема для отдельной статьи. Если необходимо рассчитать основание под небольшой жилой дом, то пользуются упрощённой методикой.

Вычисляют суммарный вес здания с отделкой и коммуникациями, после чего к полученному значению прибавляют климатическую (снег, дождь, ветер) и эксплуатационную (обстановка, оборудование, люди) нагрузку.
По суммарному весу и площади сооружения в плане рассчитывают давление на грунт (вес фундамента не учитывается).
По данным из представленной ниже таблицы (цифры в скобках) определяют вес, которого не хватает для достижения оптимальной нагрузки на грунт.
Учитывая, что плотность армированного железобетона равняется 2,7 г/см3, а также на основании данных о площади, вычисляют толщину плиты.
Полученное число округляют до 5 см в ближайшую сторону. При этом допустимое отклонение от оптимального давления должно составлять не более 25%.

Таблица: расчёт толщины плитного фундамента

Грунт	кгс/см2
Щебень, гравий	5
Пески крупные, гравелистые	4
Пески средней крупности	3
Пески мелкие и пылеватые плотные	2 (0,35)
Пески мелкие средней плотности	1,5 (0,25)
Супеси твёрдые и пластичные	2,5 (0,5)
Суглинки твёрдые и пластичные	1,5 (0,35)
Глины твёрдые	4 (0,5)
Глины пластичные	1,5 (0,25)

Возможен вариант, когда рассчитанное значение превышает 35 см. Это говорит о том, что при выборе типа основания была допущена ошибка и дом свободно сможет стоять на ленточном или столбчатом фундаменте. Если же вышло так, что толщина плиты должна составлять 15 см, то это свидетельствует о чрезмерном весе здания — в этом случае его постройку лучше доверить специалистам.

Засыпка основания грунтом.

Один из самых частых вопросов возникающих при строительстве, чем засыпать фундамент внутри. Самым лучшим материалом для этого является грунт, который был выкопан из траншеи. Утрамбовывать почву необходимо предварительно увлажнив ее, опираясь на показатель плотности грунта на участке, где проводятся строительные работы. Всю информацию, касающуюся состава и плотности грунта, можно запросить в геологической службе, работающей в регионе.

Песок, который часто используют для этих целей, значительно уступает по качественным характеристикам почве, находящейся изначально на этом месте. Но обратная засыпка фундамента песком тоже вполне допустима, при тщательном наблюдении за уплотнением слоя.

Особенности технологии

Ранее была описана общая схема возведения плитно-ленточного фундамента. В зависимости от того, планируется ли в доме цоколь, технология будет несколько отличаться.

Дом без цоколя

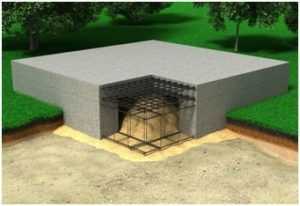

Принципиальное отличие таких сооружений состоит в том, что плита опирается на грунт всей площадью и выполняет роль опоры. Для домов без цоколя строительство основания проходит быстрее, поскольку не приходится повторно делать опалубку для монолитной плиты. Но строителям необходимо предусмотреть слой теплоизоляции в «пироге» основания.

Технологические этапы будут следующими:

Вначале возводят ленточный фундамент по технологии, описанной ранее

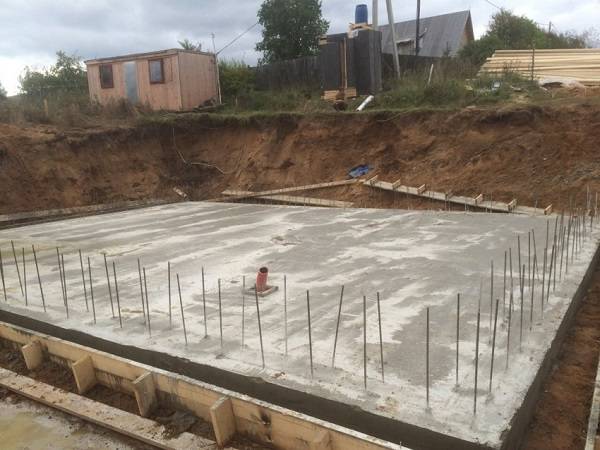

Принципиально важно, чтобы концы арматурной сетки остались торчать на поверхности, поскольку в дальнейшей они послужат связующим звеном между лентой и плитой.Стоит обратить внимание, что внешняя опалубка должна быть выше ленты на высоту плиты.

Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания.
На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой
Как правило, для этого используют пеноплекс высокой плотности

Поверхность теплоизоляции должна находиться на одном уровне с ленточным монолитом.
Стыки между листами пеноплекса затирают мастикой или заполняют монтажной пеной.
Сверху возводят двухслойную обрешетку, которая не должна соприкасаться с утеплителем. Для этого используют подставки высотой 5 – 6 см. Связывают торчащие прутья ленточного основания с арматурой будущей плиты.
Все свободное пространство между внешней опалубкой заливают бетонной смесью на одном уровне.

С цоколем

В таких зданиях железобетонная лента принимает на себя всю нагрузки, распределяет ее и передает на грунт, а монолитная плита выполняет роль нулевого перекрытия для первого этажа.

Этапы строительства следующие:

разметка и рытье котлована;
засыпка песчано-гравийной смеси на дне разработанного участка;
установка опалубки под ленту;
покрытие стен опалубки гидроизолирующим материалом;
монтаж армирующего каркаса в траншеях;
заливка раствора в траншеи;
выжидание затвердевания смеси;
установка опалубки по внешнему периметру ленты;
укрепление щитов распорками, чтобы они не разошлись под действием массы бетона;
монтаж каркаса из арматуры;
заливка раствора, вибротрамбовка и ожидание затвердевания.

В этом варианте фундамента лента выполняет функцию ребер жесткости и берет на себя основную часть нагрузки сооружения. Это позволяет уменьшить высоту плиты и сократить расход стройматериала.

Теплоизолирующий слой для фундамента в домах с цоколем можно укладывать непосредственно перед монтажом напольного покрытия.

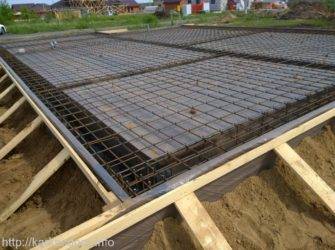

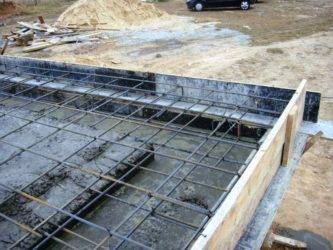

Опалубка

Опалубка плиты представляет собой коробку из деревянных щитов, на 10-15 см выше уровня бетона. Сборка опалубки производится как можно плотнее и прочнее, зазоров более 3 мм не должно быть. Наружная сторона фиксируется опорными брусками и наклонными упорами, препятствующими выдавливанию щитов под воздействием массы жидкого бетона.

Если изготавливается опалубка для плиты с цоколем, то необходимо сначала построить палубу. Для этого устанавливается система опорных балок, ригелей и прочих элементов, образующих надежную опорную конструкцию для неподвижности палубы. Затем производится сборка плоскости, максимально плотная и без щелей.

Поверх палубы настилается слой пленки, обеспечивающей герметизацию сооружения и исключающей вытекание бетона.

Уплотнение и трамбовка

Дно котлована необходимо разровнять и уплотнить. Так как экскаватор не может обеспечить одинаковую глубину на всей поверхности ямы, все неровные места обязательно ровняются путем подсыпания земли и трамбовкой поверхности виброплитой. Это нужно для того, чтобы фундамент мог выдерживать нагрузку в любой точке, иначе из-за неравномерной поддержки грунта на нем могут появиться трещины.

Чтобы качественно и быстро выровнять дно котлована, можно посыпать его песком, увлажнить и утрамбовать виброплитой. Она в состоянии уплотнить песок на глубину 14- 20 см, именно такой слой можно насыпать и утрамбовать за один раз.

Если по проекту требуется песчано- щебеночная подушка, то сверху уплотненного песка насыпают щебень фракцией 25- 55 мм.

Он утрамбовывается аналогично. Таким образом, грунт не только выравнивают, а еще и уплотняют. Плита вбивает камни в почву на глубину до 0,5 м.

Нюансы выполнения конструкции пола

Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм

При выполнении любой технологии устройства пола по грунту в доме на ленточном фундаменте стоит учитывать следующие тонкости:

Плодородный грунт внутри контура ленточного фундамента необходимо аккуратно снять. Он не годится для трамбовки. Все корни в этом месте тщательно удаляются.
Поскольку полиэтиленовая плёнка может пропускать радон, её лучше не использовать в качестве гидроизоляции. Для этих целей лучше брать изделия из винилацетата, различные модификации ПВХ или поликарбоната.
Укладку гидроизоляционного материала стоит производить в два слоя, меняя направление полос на противоположное.
Гидроизоляционный материал должен обладать не только защитой от влаги, но и не пропускать водяной пар, которой в большом количестве присутствует в грунте.
Гидроизоляционная плёнка или другой рулонный материал, используемый для изоляции основания, обязательно заводится на стенки ленточного фундамента на высоту не менее 150-200 мм. После выполнения всей конструкции пола излишки гидроизоляции по краю стен подрезаются.
Толщина теплоизоляционного материала не должна превышать высоту ленточного фундамента.
При заливке финишной армированной стяжки по краю стен укладывается демпферная лента. Она нужна для компенсации деформационных расширений стяжки и защиты от её растрескивания.

Разновидности монолитной плиты

Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.

Рекомендуем: Как сделать ленточный фундамент для частного дома своими руками?

Классический тип

Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.

Утепленная шведская конструкция

Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.

В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.

Русский вариант

Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.

Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.

Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.

Советуем почитать: Калькулятор расчета размеров и потребности в арматуре и бетоне плитного фундамента

Разбивка и закрепление осей здания на местности

Схема укладки плит перекрытия

До установки фундаментных плит геодезисты выносят разбивочные оси, соответствующие проектным осям здания. Для этого вокруг котлована на расстоянии не менее 3 метров устанавливается обноска, изготовление которой произведено заранее.

Она представляет собой надежно установленные по осям здания конструкции, состоящие из металлических или деревянных вертикальных и горизонтальных деталей. На них натягивают проволоку, которая повторяет и фиксирует оси.

Точки пересечения осей, от которых привязаны ленточные фундаменты, переносятся на дно котлована при помощи отвеса и от них размечаются места установки фундаментных плит.

Высотные отметки выносятся нивелиром на жестко и прочно закрепленные конструкции, защищенные от повреждений и находящиеся в непосредственной близости к котловану или прямо в нем, если это возможно.
