Поиск поврежденного участка
Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.
Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.
Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.
Подготовка к поискам повреждения при КЗ
Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.
Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.
Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.
Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.
Поиск участка замыкания
Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

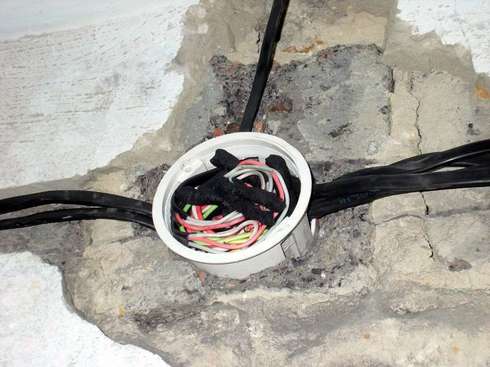

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.
Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.
Помощь измерительных приборов
Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.
Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.
Поиск виновника среди бытовых приборов
Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.
Народный метод
В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно
Как устранить обрыв фазного и нулевого проводов
После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.
В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!
Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.
Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.
Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:
Для начала нужно обесточить фазный провод.
Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки.
Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях.
Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка.
Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку
Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются.
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа.
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.. Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой
Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.
Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.
С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.
Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.
Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.

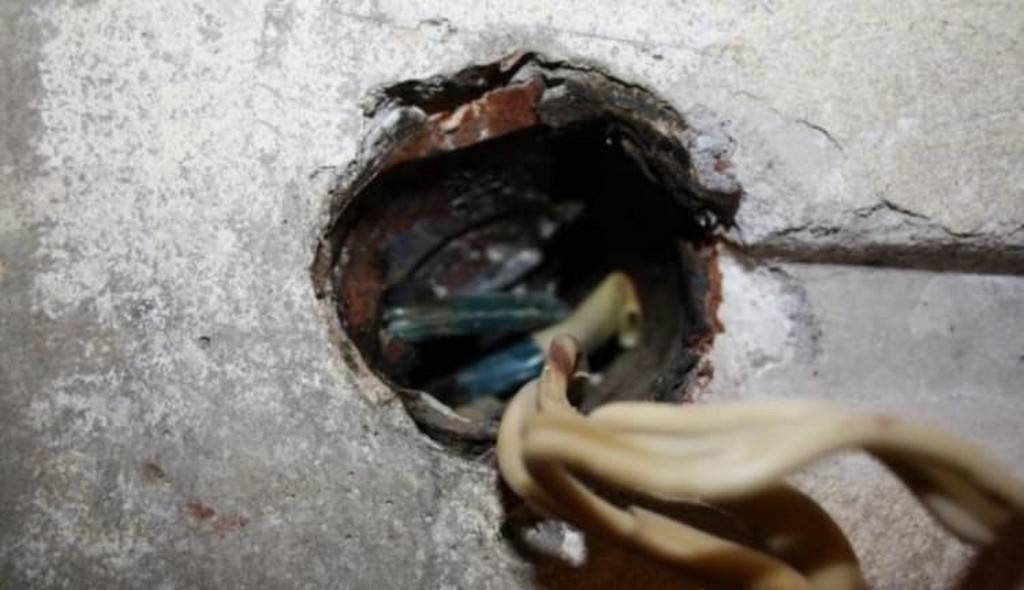

Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.
Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.
Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.
При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.
После ремонта проводки все каналы тщательно заделывают штукатуркой.
Подключать напряжение к восстановленной проводке можно только при полном высыхании материала.
КАК НАЙТИ ЗАМЫКАНИЕ ПРОВОДКИ
Есть такое умное выражение – локализация неисправности. В нашем случае оно тоже применимо и именно этим мы сейчас займемся.

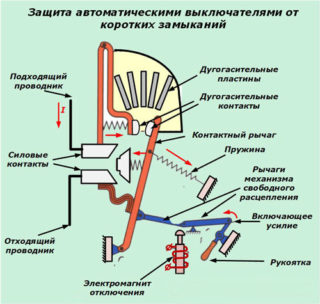

Первый признак по которому обнаруживают короткое замыкание – срабатывание автоматического выключателя (АВ). Надеюсь он у всех есть, если нет – срочно поставьте.
Кстати, в работе автомата есть ряд особенностей и тонкостей, которые следует знать. Рекомендую почитать. Реально нужно и полезно.
Итак, на какой линии защита сработала – так и КЗ. Это очевидно. Также очевидно, что чем в составе электропроводки квартиры больше линий, защищенных автоматом, тем быстрее можно сузить место поиска.
В старых квартирах (хрущевках в панельных домах) может оказаться только один АВ. Самый неблагоприятный и трудозатратный вариант, но все решаемо, разобраться можно.
Предварительно отключите от сети все электроприборы, вилки из розеток выньте обязательно. Если после всего этого автомат продолжает выбивать, приступайте к поиску КЗ в проводке.
Все работы по поиску неисправности следует производить при снятом напряжении и принятии мер от несанкционированного включения.
1. Визуальный осмотр.

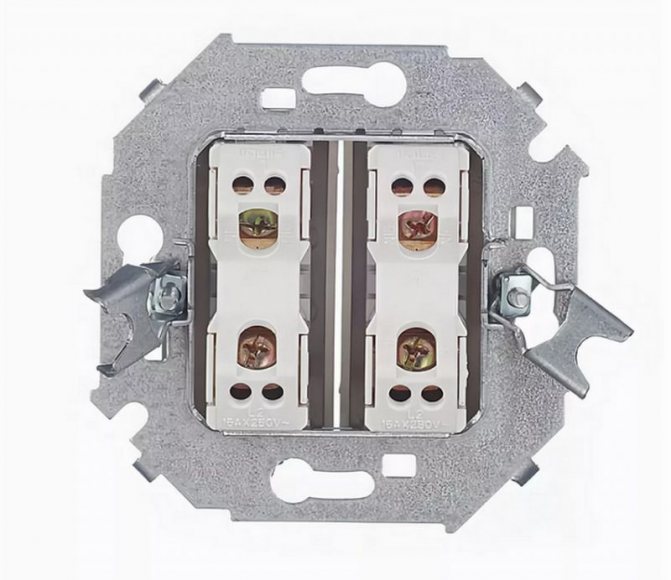

Поскольку причиной короткого замыкания могут быть неисправные розетки, выключатели, а также соединения проводов следует осмотреть их на предмет видимых повреждений, обугливания, наличия сажи, оплавленности изоляции проводов и пр.
При обнаружении этих признаков с большой степенью вероятности можно считать, что КЗ где-то поблизости. Беда в том, что электропроводка в квартирах преимущественно скрытая и доступных для визуального контроля участков мало. При наличие серьезных подозрений можно аккуратно извлечь провод из штробы. Естественно в районе проблемного места.
Для того чтобы не делать лишних работ можно удостовериться что вы правильно определили проблемный участок.
2. Прозваниваем проводку.
В зависимости от способа организации электропроводки могут встретится разные варианты. Рассмотрим самый неблагоприятный – электропроводка квартиры в хрущевке (рис.1).
Здесь одна линия проводки петляет по всей квартире. В группе много распределительных коробок, розеток, выключателей. Схемы, естественно нет, но логика подсказывает, что начало следует искать в коробке около входа квартиру, а конец – в самой дальней комнате.
Делим линию примерно пополам и в средней коробке разъединяем входящую и исходящую части электропроводки рис.1а точки А и Б. Измеряем тестером (мультиметром) сопротивление между точками А2-Б2.
Предел измерений берите как можно больше, поскольку в исправной проводке сопротивление при таком измерении должно быть более 0,5 МОм. Если все так, то измеряемый участок считаем условно (почему так поймете позже) исправным и работаем с левой (по схема) частью.
Для интереса можно произвести измерение межу точками А1-Б1. Если оно невелико или равно нулю, то причина в этом участке. Если нет, смотрим пункт 3.
При обнаружении участка с коротким замыканием, опять делим его примерно пополам и действуем как описано выше.
Таким образом добираемся до неделимого участка с замыканием. Если неисправность в скрытой его части, то проще всего эту часть проводки заменить.
3. Указанным выше способом не удалось найти замыкание.
Редко, но бывает. Обычно это вызвано тем, что КЗ возникает после некоторого времени работы под нагрузкой (тепловой пробой). В этом случае действуем как в пункте 2, только после разъединения проводов подаем напряжение и ждем пока не сработает автомат.
Не забываем отключать цепь на время выполнения каких либо действий с проводами.
Случай редкий, так что не буду подробно останавливаться на описании такого способа поиска неисправности.
Безусловно, в зависимости от способа прокладки электропроводки детали поиска КЗ могут различаться, но описанный алгоритм действий достаточно универсален и надежен.
Еще может быть интересно:
- электропроводка в квартире;
- замена проводки;
- монтаж электропроводки.
* * *
2014-2023 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

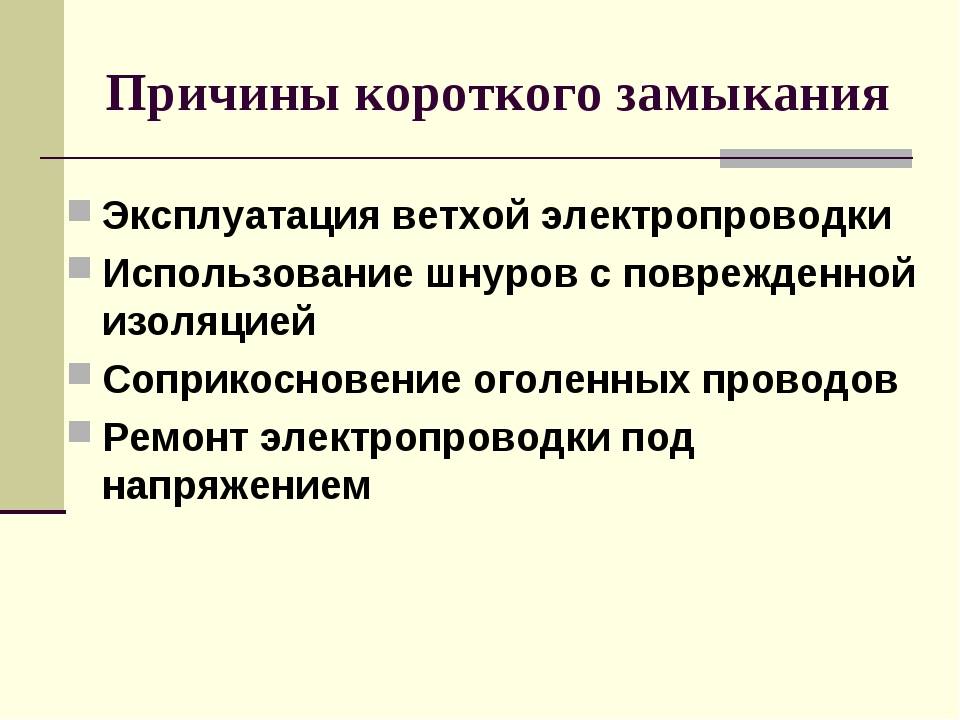

Причины возникновения замыкания электропроводки
Есть ряд причин по которым может возникнуть короткое замыкание. Ознакомьтесь с ними, чтобы обезопасить себя и по возможности предотвратить подобные неполадки.
Скачки напряжения
Если напряжение в сети превысило допустимые размеры, оно может пробить изоляцию проводника или электросхемы. В конечном итоге образуется утечка тока, которая создает кратковременный стабильный дуговой разряд.
Механическое воздействие на проводку
Перетирание проводов, снятие защитного слоя и другие механические воздействия ослабляют свойства электропроводки, которая однажды закоротит и загорится.
Из опыта мастеров. Частой причиной замыкания электропроводки в квартире становится ее повреждение во время сверления стен. Планируя ремонт, нужно заранее определить ее нахождение, чтобы не допустить такой ситуации.
Старая изоляция
У любой изоляции, которая используется в проводке, есть свой ресурс. С течением времени она изнашивается, разрушается из-за воздействия внешних факторов, что приводит к КЗ. В первую очередь страдают жилые фонды, где давно не производилась замена электрических проводов.
Попадание посторонних предметов
Мелкие насекомые, попавшие в систему электрических проводников, грызуны, пыль разного происхождения – все это также может вызвать «коротыш».
Неисправность бытовых приборов
Обычные электробытовые помощники при выходе из строя могут выбить автомат при попытке включить их в сеть и стать причиной замыкания электропроводки.
Важно! Если прибор вызывает КЗ, не стоит пытаться подключить его повторно. Это может не только повредить проводку, но и стать угрозой для жизни
Перегрузка электроцепи
Бывает, что электропроводка не выдерживает, если в сеть одновременно подключено много мощных бытовых приборов. В этом случае происходит перегрев проводников, в результате чего разрушается изолирующее покрытие, которое приводит к КЗ.

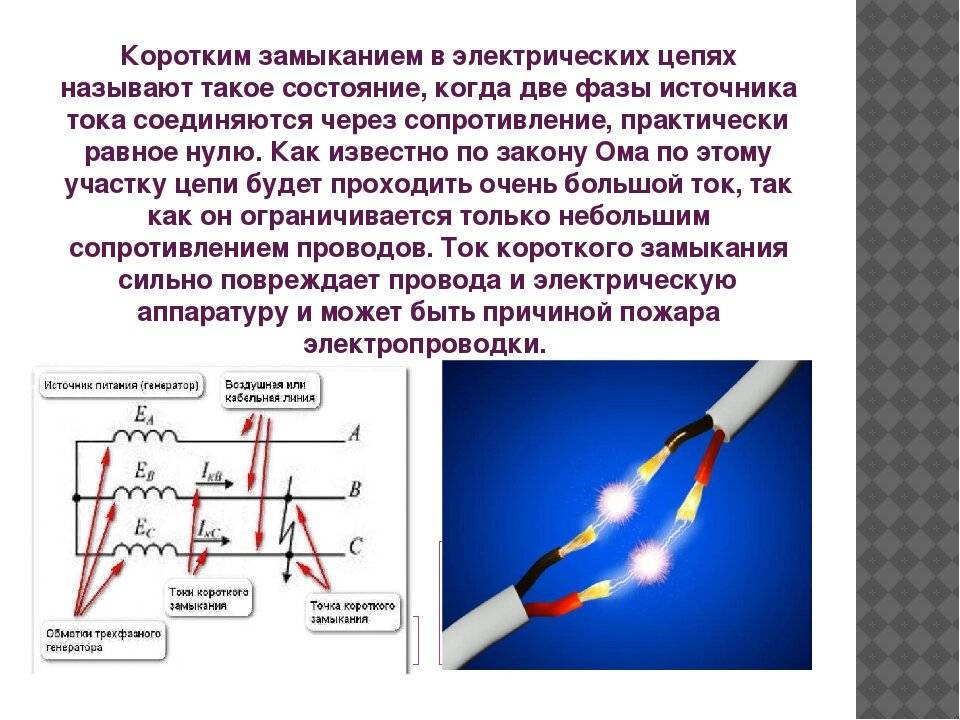

Прямое соединение фазы и нуля
В таком случае сила тока и температура на токоведущих проводах повышается скачкообразно, из-за чего в месте соприкосновения возникает мини-взрыв. Ситуация может возникнуть из-за обычной невнимательности при монтаже либо аварии в результате стихийного бедствия.
Методы
Способы тестирования зависят от того, с какой целью оно выполняется. Для проверки целостности кабеля на предмет обрыва или электрической связи между его жилами (короткого замыкания) прозвонку можно осуществить тестером на основе батарейки и лампочки или же воспользоваться для этой цели мультиметром. Последний предпочтительнее.
Несмотря на то, что цена мультиметра выше, чем примитивного устройства, рекомендуем купить его, в хозяйстве этот прибор всегда пригодится.
Простейшее устройство для прозвонки электрического кабеля
Для проверки кабеля мультиметр должен быть включен в соответствующем режиме (изображение диода или зуммера).

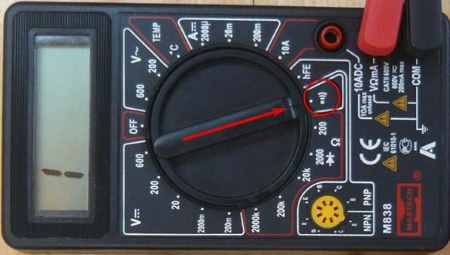

Мультиметр, переведенный в режим прозвонки
Методика тестирования следующая:
При проверке провода на обрыв тестер подключается к его концам так, как это показано на рисунке. Если кабель целый – лампочка будет светиться (при тестировании мультиметром раздастся характерный звуковой сигнал).
Проверка на обрыв
Пояснения к рисунку:
- A –электрокабель;
- B – жилы кабеля;
- С – источник питания (батарейка);
- D – лампочка.
Если кабель уже уложен, то с одной его стороны необходимо соединить жилы вместе и прозвонить провода на другом конце;
Второй вариант проверки силового кабеля
когда проверяется наличие электрической связи между жилами кабеля, щупы тестера подключают к разным проводам. В отличие от предыдущего примера, скручивать жилы с другой стороны не требуется. Если между проводами нет короткого замыкания, лампочка гореть не будет (при тестировании мультиметром не раздастся звуковой сигнал).
Методики обнаружения короткого замыкания
Если автоматический выключатель сработал, то самого худшего удалось избежать. Затем возникает вопрос, как найти короткое замыкание в проводке квартиры. Не следует паниковать. Есть шанс, что обнаружить неисправность удастся самому без вызова специалиста. Поиск короткого замыкания в квартире делится на четыре простых шага:
- Визуальный осмотр.
- Метод исключения.
- Обнаружение по звуку и запаху.
- Применение специальных измерительных приборов.
Визуальный осмотр
Не факт, что точка КЗ находится в стене. Обычно неисправность лежит на поверхности. Ее возможно заметить невооруженным глазом и оперативно устранить.
Необходимо осмотреть удлинители. Особенно в местах, где кабель изгибается и подключена штепсельная вилка. Часто один провод отрывается от положенного места и болтается в воздухе. Ничем не закрепленный фазный контакт способен коснуться нулевого, и привести к замыканию. Далее — розетки. Провода могут так же отвалиться и попасть в неположенное место.
Визуальный осмотр электропроводки в частном доме
Метод исключения
Если простой осмотр не помог, придется перейти к методу исключения. Главное — понять, из-за чего происходит срабатывание автомата. Следует вспомнить, при каких обстоятельствах произошло короткое замыкание. Если конфуз случился в момент, когда включали утюг в розетку, то проблема в нем. Если нет, следует поочередно отключать бытовые приборы, пока срабатывание автоматического выключателя не прекратится.
Если абсолютно все приборы отключены от сети и везде выключен свет, то придется перейти к следующему этапу
Важно не забыть проверить устройства, которые всегда подключены к розетке (холодильники, телевизоры)
Дополнительная информация. Вы никогда не найдете короткое замыкание, которого нет. Старые автоматические выключатели подвержены ложным срабатываниям. То есть, в проводке нет КЗ, а автомат живет своей жизнью и отключает квартиру без ведомых на то причин. Перед поиском замыкания не помешает убедиться в адекватности работы устройств защиты, узнать наверняка, почему срабатывает автоматический выключатель.
Обнаружение по звуку и запаху
В момент короткого замыкания высвобождается много энергии. Она не уходит бесследно. Часто на проблемном участке греются провода, плавится изоляции, образуется дым и пахнет гарью. Если замыкание неустойчивое, то при подаче напряжения в точке КЗ будет происходить яркая вспышка с искрами и хлопок. Ее интенсивность такова, что не заметить это явление практически невозможно даже в скрытой проводке.
Этот и предыдущий способы требуют периодического повторного включения напряжения. Оно, в свою очередь, снова приведет к замыканию. Проводить такие эксперименты желательно минимальное количество раз и хотя бы с какими-то знаниями и опытом подобных работ. Если есть возможность, то разумнее вызвать профессионального электрика. Он, скорее всего, придет с мультиметром или мегомметром.
Применение специальных измерительных приборов
Метод требует электротехнического образования. Точка замыкания ищется с помощью измерительных приборов:
- мультиметра;
- мегомметра;
- индикаторной отвертки;

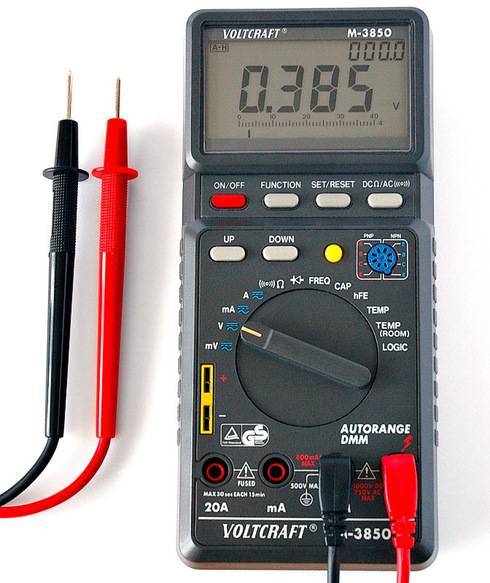

Проверка электропроводки с помощью мультиметра
Эти устройства позволяют прозвонить электрическую сеть квартиры и определить, на каком именно участке имеется точка с ненормально низким сопротивлением между фазным и нулевым (заземляющим) проводником. Наиболее эффективным для поиска КЗ является мегомметр. Но гораздо безопаснее применять мультиметр в режиме диодной прозвонки. Если на его выводы подключен участок проводки с коротким замыканием, то прибор пищит.
Это интересно: Напряжение в сети 100-140 Вольт: что делать?
Профилактика КЗ
Профилактическое обслуживание безопаснее, надежнее и дешевле, чем ремонт электропроводки после короткого замыкания. Розетки необходимо периодически проверять. Если они начинают сверкать, их нужно отремонтировать или заменить.
Если производилась частичная замена проводки, необходимо проверить надежность мест подключения, целостность изоляционного слоя.
Источники света, осветительную сеть и силовые кабели следует проверять каждые несколько месяцев. Короткие замыкания могут развиваться со временем. Его можно определить, изменив цвет устройств или объединив их. В квартире обязательно должны быть автоматические выключатели. На мощных электроприборах устанавливаются отдельные защитные устройства, которые необходимо активировать в аварийной ситуации.
При самостоятельном монтаже электропроводки важно правильно рассчитать сечение кабеля. Если он не выдерживает мощности всех подключенных устройств, произойдет перегрузка, которая приведет к короткому замыканию
Кабели нельзя прокладывать близко друг к другу – это может повредить защитный слой. Также при подключении нужно правильно выбрать способ выхода на связь и заранее приобрести необходимое оборудование. Не подключайте кабели, скручивая их.
Если необходимо просверлить стену, следует проверить место самодельным металлоискателем или изучить схему подключения. Поэтому можно найти скрытую проводку кабеля, которую мастер может случайно повредить.
Источник – https://strojdvor.ru/elektrosnabzhenie/kak-proverit-elektroprovodku-v-kvartire-na-korotkoe-zamykanie/
Как не допустить возникновения КЗ
Регулярно осматривайте все розетки и выключатели
Как только заметите даже маленькую трещину или следы оплавления, сделайте замену. Купить новую розетку или выключатель достаточно дешево, потому это не то, на чем стоит экономить. Тем более что риску Вы подвергаете все жилье.
Выбирайте кабель достаточного сечения
Перед покупкой, обязательно рассчитайте вероятную максимальную нагрузку на линию. Сечение должно быть достаточным для безопасного пропускания тока в пиковые часы нагрузки, например, зимой когда включено отопление или в выходные, когда дома работает максимальное количество электропотребителей.
Оптимальное сечение на розеточные группы 2,5мм² и выше, а на освещение 1,5мм² или 0,5мм² на LED. Но лучше, сделайте точные расчеты максимальной мощности и уже по ним выбирайте сечение.
Не игнорируйте пылевлагозащиту
Размещая розетки, выключатели или электроприборы в местах повышенной влажности позаботьтесь о высоком уровне пылевлагозащиты. Например, на улице, где возможны осадки, роса и туман, он должен быть не ниже IP67. Минимальный уровень для ванной IP44, если существует вероятность прямого попадания водяных брызгов, тогда лучше IP56.
Если внутрь проникнет вода, розетка начнет искриться, оплавится пластиковый корпус и в конце концов случится короткое замыкание. Потому всегда выбирайте оптимальный уровень пылевлагозащиты.
Замените алюминиевую проводку на медную
При меньшем сечении провода медь лучше проводит электричество и выдерживает большую нагрузку. Кроме того, она выдерживает больше механических изгибов и не так быстро окисляется, как алюминий.
В советские времена в жилых домах часто делали алюминиевую проводку. Если Ваша квартира до сих пор пользуется таким «советским наследством», задумайтесь, срок эксплуатации ее, наверняка, уже давно вышел.
Защищайте кабель при прокладке
Старайтесь делать скрытую проводку в стенах, штукатурке, там изоляция сохранится намного дольше и меньше риск ее повреждения. При открытой проводке старайтесь применять защитные средства: кабель-каналы, пластиковые трубы, гофру. Защищая от внешних факторов, они увеличивают срок службы проводки в несколько раз.
При параллельной прокладке разделяйте линии
Если у Вас проложено несколько силовых линий параллельно, старайтесь соблюдать между ними расстояние не менее 10см. Дело в том, что при плотной прокладке кабель хуже охлаждается, из-за этого сильнее нагревается оболочка, и теряются ее изоляционные свойства. В результате она может оплавиться или случится пробой, и контакты замкнутся.
Для параллельной прокладки применяются также специальные кабель-каналы с перегородкой посередине. Она изолирует силовые линии между собой.
Не включайте частично поврежденные приборы
Если в утюге или холодильнике перетерся кабель и видна внутренняя оболочка, не включайте его, до того, как отремонтируете. Сначала аккуратно снимите верхний слой изоляции в поврежденном участке и осмотрите внешнее состояние изоляции. Все повреждения и трещины плотно замотайте изолентой. Затем верните назад верхнюю оболочку и тоже перемотайте.
Часто требуется замена штепсельной вилки, например, если она сильно расшатана или поврежден корпус. Она продается в любом переходе или магазине, потому не откладывайте с покупкой.
Повреждения могут быть не только на шнуре питания, но и внутри. Например, если Вы включаете что-либо и слышите внутри искрение. Это уже говорит о серьезной неисправности, даже если электрооборудование работает, на первый взгляд, нормально. В таком случае, выключите его из розетки и отнесите в сервисный центр (или отремонтируйте самостоятельно).
Даже если Вы проверили всю проводку и включаете только новую исправную технику, это не дает 100%-ой гарантии, что в вашей сети не случится аварии. Потому, всегда устанавливайте в щиток качественные автоматические выключатели и УЗО.
Что нужно проверять
Известно, что проводка в квартире состоит из проводов, по которым идет электричество, и вспомогательных элементов, среди которых соединительные муфты, крепежи и т.п. Надежность и качество получения электрической энергии будет напрямую зависеть от состояния и исправности всех этих элементов. Кроме них иногда в проверке также нуждается также само электрическое оснащение. Мастера рекомендуют проверку проводки осуществлять путем прозвонки проводов от одного пункта цепи к другому.
Как работает мультиметр
Прозвонить проводку можно даже новичку, который никогда не имел дело с электрическими работами. Главное при этом быть осторожным. Для прозвонки проводки мультиметр необходимо переключить в режим проверки сопротивления. После этого зажимы соединяются с концами электрических проводов. Качественно работающие кабеля должны иметь сопротивление, которое не будет больше 1 Ома. Если проводка в квартире неисправная, она будет иметь сопротивление, которое в иногда даже больше 10 Ом. В том случае, если один из проводов в стене перебит, прибор будет показывать слева на экране единицу. Это означает, что измеряемое сопротивление больше 200 Ом. В таком случае можно заявлять, что контур имеет значительный разрыв.
При помощи мультиметра кроме прозвонки проводки можно также проверять работоспособность аккумуляторов, определять напряжение в розетках квартиры, а также силу тока в проводке с большим напряжением.
Проверка цепи на обрыв
Чтобы проверить цепь на обрыв кроме мультиметра также можно использовать специальный тестер. Такой прибор являет собой металлический стержень в изолирующем материале с лампочкой, батарейкой и присоединенным к проводу зажимом. Тестер позволяет очень просто определить есть ли в проводке в квартире напряжение. Чтобы проверить наличие обрыва зажимом фиксируется один конец провода, а стержнем необходимо прикоснуться к другому. Если лампочка на приборе загорелась, это значит что по участку проходит электрический ток
Важно отметить, что перед тем как проверять цепь на обрыв нужно ее отключить
Дерево – материал на редкость благодарный. Достаточно прочный, чтобы быть долговечным, достаточно твердый, чтобы удерживать даже очень тонкую форму, достаточно.
Керамбит – весьма специфическое оружие ближнего боя, ставшее внезапно популярным благодаря игре Call of Duty: Black Ops, а также многочисленным.
Методы устранения и профилактика
- Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
- Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
- Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.
В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

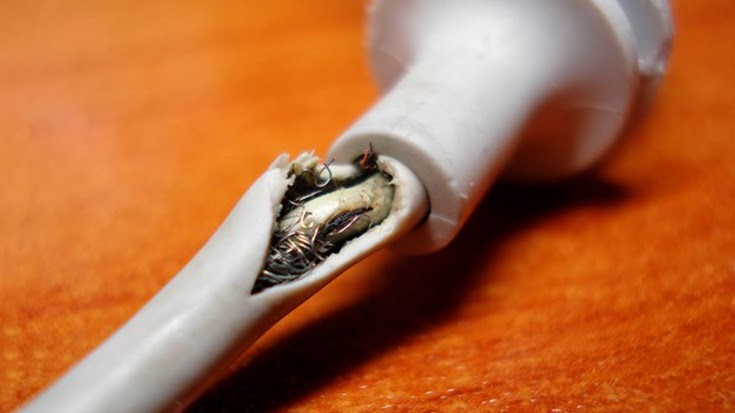

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.
Рисунок 5. КЗ неисправного шнура
Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.
