Система защиты от протечек «Аквасторож»

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

• Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных  датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
• Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
• У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

• У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
• Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
• Гидролок  и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

• У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
• Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
• Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду.  Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
• У Аквасторожа пожизненная гарантия на любые датчики.
• У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью. https://www.youtube.com/embed/EW3HuvRojwA

Зачем нужно и как установить?

Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.

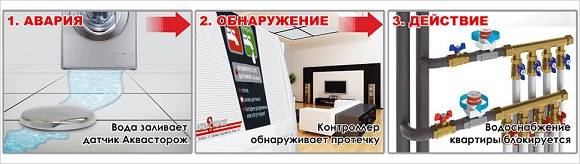

Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.

Этапы установки системы защиты

Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза

После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.

Монтаж датчиков

Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.

Есть как минимум 7 мест, где датчик будет полезен:

• Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
• Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
• Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
• Хорошее место – под отопительным котлом, радиатором и т.п.
• Также некоторые устанавливают оборудование вблизи насоса или бойлера.
• Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
• На кухне устройство располагается под сифоном.

Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты

Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм

Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.

Проводные или беспроводные?

Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.

Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные

Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.

Установка контроллера

Монтаж контроллера состоит из 5 этапов:

1. Сверлятся отверстия в месте, где будет располагаться коробка прибора.
2. С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
3. Происходит крепление установочной коробки.
4. Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
5. Рамка и передний корпус ставятся обратно.

Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.

Электронная система противодействия затоплению

 Электронная система состоит как минимум из трёх блоков. Это датчик протечки, устанавливаемый на полу помещения, блок управления и исполнительный механизм.

Работает такая система следующим образом: при появлении влаги замыкается цепь между электродами датчика. Это даёт команду блоку управления подать питающее напряжение на электрический привод, который и перекрывает подачу воды. Датчик протечки и блок управления можно изготовить самостоятельно. В качестве исполняющего механизма понадобится электроклапан или шаровый кран с сервоприводом.

Изготовления датчика

Простейший датчик протечки – это два расположенных на некотором удалении друг от друга проводника. Однако, согласитесь, что оголённые провода на полу ванной или туалета будут смотреться как минимум нелепо, а как максимум предоставлять опасность поражения электрическим током. Поэтому можно изготовить датчик, протравив дорожки на печатной плате из фольгированного текстолита, а в качестве корпуса использовать кнопку от дверного звонка.

Использование корпуса дверного звонка в качестве датчика протечки

Работу следует выполнять в следующем порядке:

• Вырезать плату по размеру кнопки;
• Методом ЛУТ или с помощью фоторезиста необходимо вытравить на поверхности плат дорожки;
• Залудить печатные проводники при помощи паяльника;
• Припаять к проводникам скобы в качестве ножек;
• Подключить соединительный провод;
• Установить печатную плату в корпус кнопки звонка.

Схема печатной платы

 Электрическая схема блока управления

Питание системы осуществляется при помощи небольшого аккумулятора напряжением 12В. Главным требованием к источнику питания является его низкий саморазряд. Так как ток, потребляемый схемой в дежурном режиме ничтожно мал, то подзаряжать аккумулятор придется буквально пару раз в год.

Схема управления закрытием шарового крана работает следующим образом. В дежурном режиме тока через датчик нет, транзисторы закрыты, реле обесточено. При появлении воды на базе транзистора VT1 появляется напряжение смещения, вследствие чего транзистор открывается и подаёт питание на базу более мощного транзистора VT2. В свою очередь открытый транзистор VT2 управляет электромагнитным реле, которое подаёт питание на исполняющий механизм.

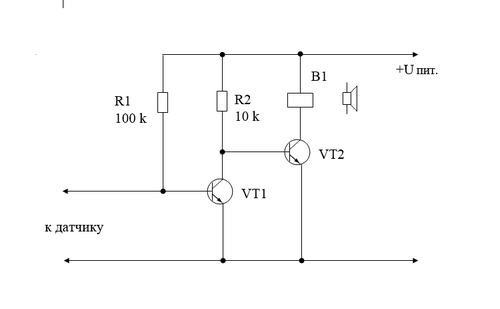

Пример схемы управления закрытием шарового крана

В электрической схеме можно использовать транзисторы структуры n-p-n с любой маркировкой. Транзистор VT2 должен быть средней мощности. Резисторы R1, R2 – маломощные.

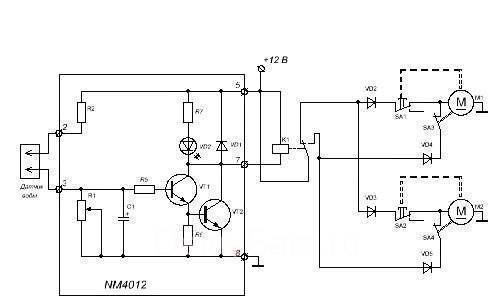

Усовершенствованная электрическая схема показана на следующем рисунке. Она рассчитана на подключение двух мотор-редукторов.

Пример усовершенствованной электрическая схемы

 Исполняющий механизм

Конечно же, исполняющий механизм можно собрать самостоятельно, используя для этого подходящий мотор-редуктор и концевые выключатели. Однако проще и надёжнее будет приобрести шаровой кран с сервоприводом заводского изготовления. Приобретая такое устройство, убедитесь в том, что его конструкцией предусмотрены концевые выключатели, размыкающие цепь в крайних положениях.

Конечно, цена этих приборов намного выше пластиковых собратьев, но и надежность их работы не вызывает нареканий.

Исполнительный механизм

После присоединения датчика, блока управления и электрического крана к источнику питания, производят испытание системы. Для этого наливают немного воды на место установки датчика.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

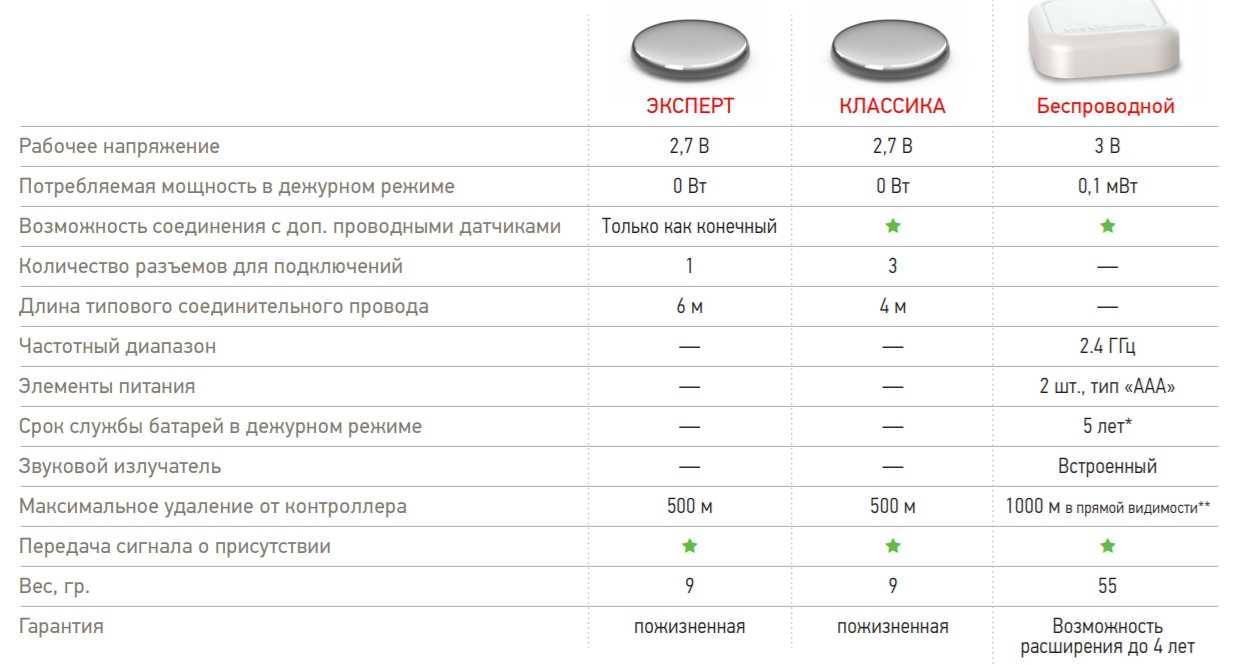

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

• Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
• Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

• Обменивается сигналами с контроллером.
• Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
• Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Чего не хватает системе Аквасторож ПРЕМИУМ PRO?

Мне хочется обратить внимание на два момента, которые я считаю довольно спорными. Не уверен, что их реализация положительно скажется на простоте и надежности системы, тем не менее, поразмышлять на эту тему будет полезно для всех нас

Выше я говорил о возможности разделения дома на несколько зон, что позволяет значительно ускорить локализацию аварийного участка. Но это касается только мониторинга. Что же касается контроля кранов, то вне зависимости от того, где произошла протечка, перекрываются все краны, оставляя без воды весь дом. В принципе, очень разумно, но что делать, если возникает необходимость в локальном перекрытии воды? Например, если Аквасторож ПРЕМИУМ PRO используется не только для мониторинга и контроля системы водоснабжения, но и для отопления? В этом случае, прорыв гибкой подводки оставит дом без тепла. Можно было бы подумать о возможности программирования контроллера, чтобы определенные цепи датчиков могли управлять определенными группами кранов. Но в этом случае значительно усложнился бы процесс инсталляции системы и появилась бы вероятность неправильной работы, заложенного пользователем алгоритма, что может привести к резкой потере надежности и безопасности системы в целом. Мой совет такой. Если перед вами стоит задача по разделению зон защиты от протечки, рекомендую подумать об установке, например, двух контроллеров. По деньгам такой вариант обойдется заметно дешевле, чем гипотетический контроллер с возможностью программирования, и при этом сохранится простота и надежность системы.

Второй момент связан с использованием автономной GSM сигнализации. Никаких проблем с подключением сигнализации для оповещения нет. Напомню, для этого используем низковольтное реле. Но возможности GSM сигнализации не ограничиваются только оповещением. Было бы полезно реализовать на ее базе возможность удаленного управления системой. Сделать это очень просто, главное, чтобы GSM сигнализация имела два свободных реле. Схема подключения аналогична схеме подключения проводного пульта дистанционно управления. Кстати, а что мешает использовать контроллер Аквасторож ПРЕМИУМ PRO для удаленного управления котлом или кондиционерами? Я не вижу особых проблем. Достаточно воспользоваться одним или несколькими модулями «Силовой расширитель», но это уже не типовое применение системы «Аквасторож», и в этом обзоре рассматривать его не стану.

Рекомендации для правильного выбора

Схема расположения датчиков

Чтобы выбрать качественный комплекс, следует ориентироваться на такие показатели:

• Безопасность. Во избежание короткого замыкания корпус датчиков должен быть герметичным и влагоустойчивым.
• Надежность: отказоустойчивость, способность работать при обесточивании бытовой электросети, срабатывание при малейших признаках подтеков воды в районе установки датчика. Некоторые модели оснащаются автономным источником питания, что позволит в квартире или частном доме защититься от затопления даже в случае отключения электроэнергии.
• Скорость срабатывания. Чем быстрее запорный механизм перекрывает водоснабжение, тем меньше вероятность повреждения внутренней отделки помещений и вещей, находящихся вблизи от аварийного места.

Устройства также оснащаются дополнительными функциями. Наличие GSM-сигнализации оповестит хозяина о срабатывании защиты, а возможность работы с беспроводными датчиками позволит избавиться от необходимости прокладывать проводку. Особенно актуально это для жилья с большой площадью.

Функция обесточивания помещений – еще одно полезное дополнение, которое предотвратит короткое замыкание в том случае, если вода начнет протекать на включенные электроприборы или прямо на выключатель и розетку.

Обзор эффективных систем защиты

Пример установки защитных систем

Нептун – отечественная система контроля утечки воды, представленная в моделях Base, Aquacontrol, Prow и Prow+. Первый вариант – базовый. Остальные имеют расширенный функционал, например, СМС-оповещение. В комплекте 3 датчика. Вода перекрывается за 21 секунду посредством шаровых кранов и моментально, если установлен электромагнитный клапан. Среди минусов – питание от стационарной электросети, за счет чего в обесточенной квартире защита не работает.

Gidroloсk – комплекс российского производства, способный защитить жилплощадь от протечек воды. Базовый вариант “Standart” по принципу работы не отличается от “Нептуна”. В комплекте идут шаровые краны с электрическим приводом, центральный контроллер и датчики. Вода перекрывается за 30 секунд, а сама система поддерживает одновременное функционирование 100 беспроводных и 20 проводных датчиков.

Аквасторож – система защиты квартиры от протечек воды, способная перекрыть подачу за 5 секунд. Работает от напряжения 5 В. В комплекте предусмотрено 4 беспроводных или проводных датчика. Краны изготовлены из инновационных материалов, что снижает трение между их контактирующими элементами.

Стоп потоп “Радуга” – комплекс, рассчитанный на работу вместе с беспроводными датчиками (до 9), мощность которых позволяет их размещать на расстоянии до 20 м от центрального блока. Отлично подходят для многокомнатных квартир.

Аквастоп – не считается полноценной защитной системой, представляет собой вспомогательное приспособление, установка которого выполняется, например, перед шлангом стиральной машины. При частичном протекании или обрыве моментально перекрывает подачу воды.

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

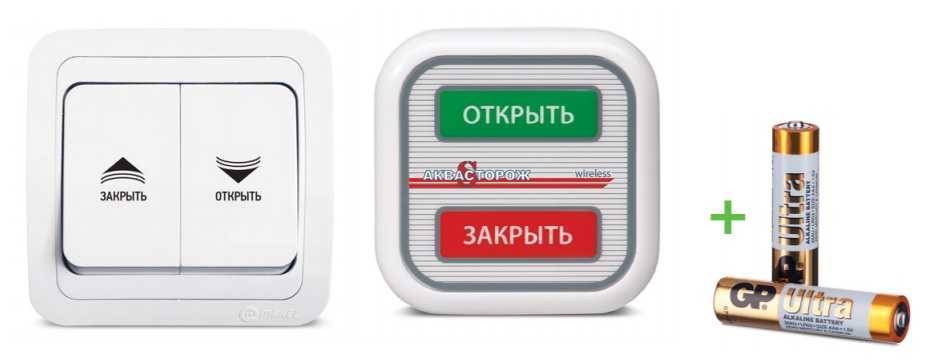

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Почему Xiaomi?

Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.

Вот так, например, выглядит подключение управляющего блока от Gidrolock.

Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.

В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.
