Готовые комплекты заземления для частного дома
Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:
- ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
- Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
- Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.
Основная часть

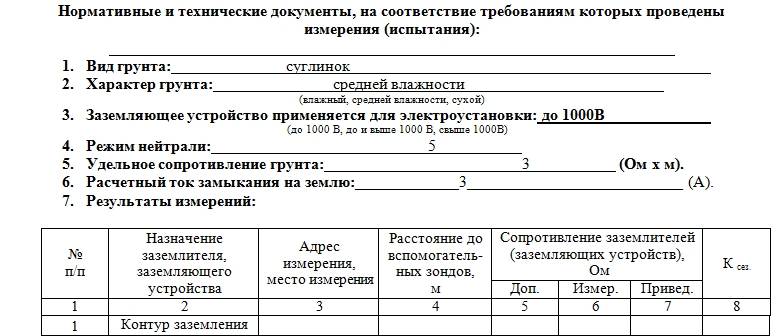

В графах основной части прописываются:
- вид (суглинок, глина, торф) и характер грунта (сухой или влажный);
- для какой электроустановки применяется заземляющее устройство (здесь указывается информация о мощности – до 1000В или выше 100В, можно прописать модель газового котла);
- режим нейтрали;
- удельное сопротивление, которое дает грунт (единицы измерения – Ом на метр);
- расчетный ток замыкания на землю;
- результаты измерений.
Последний пункт оформляется в виде таблицы. В нем указываются все измеряемые заземлители с указанием:
- их функционала;
- места измерения;
- расстояния до вспомогательных зондов;
- измеренного конкретно в этих условиях уровня сопротивления заземителей.
Внимание! Если заземление располагается на почве с повышенной коррозийной агрессивностью, то проводить испытания придется чаще. Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях
Тогда как при мощности до 1000 В достаточно четвертой
Тогда как при мощности до 1000 В достаточно четвертой
Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой.
Заземление газового котла в частном доме
В первую очередь нужно выбрать заземлитель: они бывают естественного или искусственного происхождения.
К первому типу относятся различные металлические предметы, находящиеся в контакте с почвой, ко второму — обычный стальной проводник, зарытый в землю.
Искусственный проводник делается самостоятельно либо покупается готовый набор.
Монтажные работы можно проводить как под самим домом, например, в подвале, так и рядом с ним.
Важно! Естественным заземлителем не может быть труба отопления, водопровода либо канализации. Чтобы все сделать правильно, нужна схема, требования к заземлению и инструменты, которые понадобятся при работе
Чтобы все сделать правильно, нужна схема, требования к заземлению и инструменты, которые понадобятся при работе.
Зачем нужно заземлять газовый котел?
Обязательный элемент устройства любого газового котла – металлический кожух, на поверхности которого образуются статические заряды при подключении прибора к сети.
И если не позаботиться о «путях отхода» для электричества, в один неблагоприятный момент может выйти из строя вся электронная составляющая прибора или ее отдельные элементы. Например, плата или система управления.
Чтобы этого не произошло, котел «подстраховывают» заземлением – проводником, который соединяет электроприбор с заземлителем, а последний – непосредственно с грунтом. У земли есть свойство «поглощать» электрический ток, поэтому ее среда и будет являться гарантией безопасности от выхода из строя оборудования при перепадах напряжения или замыканиях в сети.

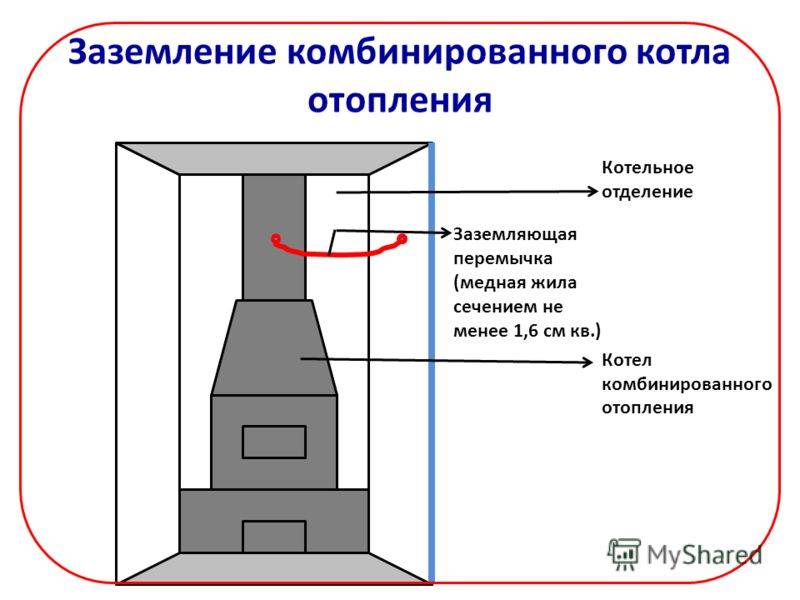

Какой бы вид котла вы не выбрали – газовый, твердотопливный, электрический – правильный монтаж оборудования невозможен без обустройства заземляющего контура
Заземление необходимо, чтобы:
- Уменьшить взрывоопасность прибора – статическое электричество нередко становится причиной самовозгорания устройств, работающих от газа, да еще и под давлением.
- Исключить вероятность травматизма – металлический корпус иногда «пробивает», и при прикосновении человек может ощутить поражение током от легкого покалывания до мощного заряда с последующим летальным исходом.
- Предупредить поломку автоматики – платы газовых котлов чувствительны к перепадам напряжения, а их замена обойдется минимум в треть стоимости самого оборудования.
Кроме того, к работающему без заземления котлу будет масса вопросов от инспекторов газовой службы, которые могут вылиться в ощутимые штрафы и принудительное отключение прибора. Поэтому оборудовать заземлительный контур стоит в любом случае, ведь речь идет не только об экономических нюансах, а и вашей безопасности.
Галерея изображений
Фото из
Заземление в обязательном порядке выполняют для всех видов энергозависимых газовых котлов – напольных и настенный моделей, в конструкции которых есть питающиеся электричеством устройства
Не допускается заземлять газовое оборудование на трубы контуров отопления и водоснабжения. Систему заземления нужно вывести за пределы дома
В случае пробоя электрозаряда на корпус, возникающего в случае нарушения изоляции провода, заземление обеспечивает отвод тока по наиболее простому пути, защищая оборудование и владельцев дома от ударов
Система заземления, предназначенная для обустройства газового котла, снимает статику, предотвращая сбой показаний датчиков и нарушения в работе электронной платы
Возникающее в ходе работы газового котла статическое поле может повлиять на работу электромагнитного клапана, в результате чего оборудование не будет зажигаться, а в горелку не сможет поступать газ

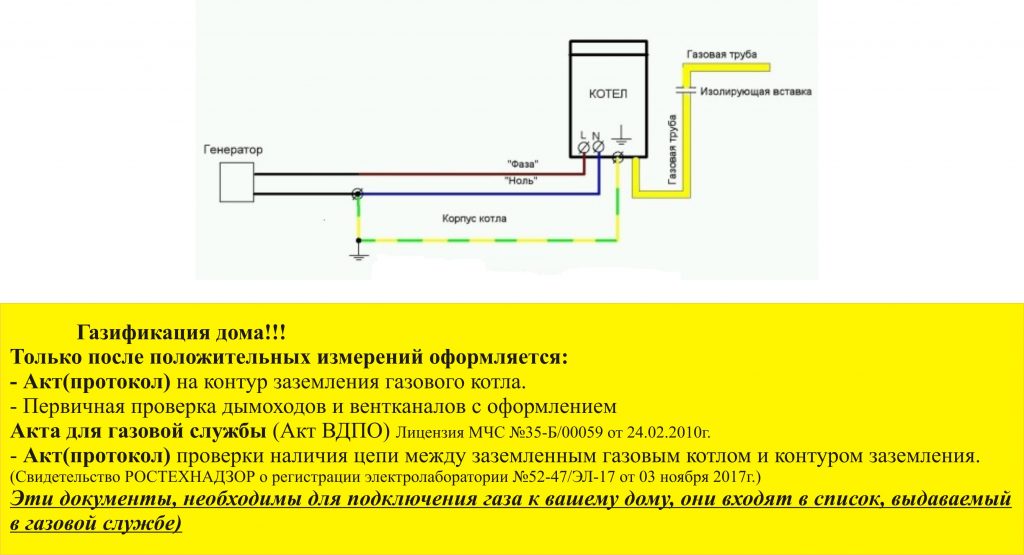

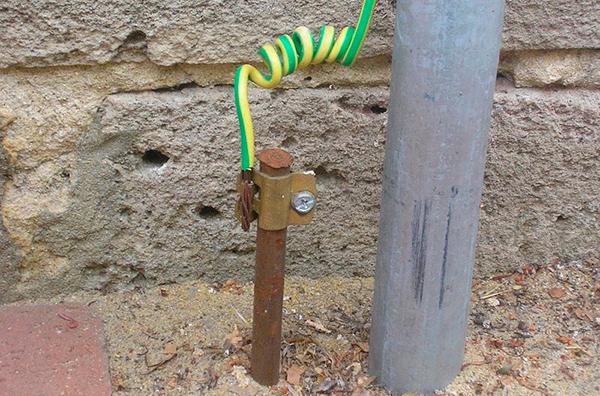

Заземляющий провод от газового котла выводится наружу и подключается к системе заземления, погруженной в грунт. Заряд, пробитый на корпус, должен выводиться в заземляющий контур
Несмотря на то что допуск регламента ПУЭ по сопротивлению до котла составляет 30 Ом, газовщики рекомендуют придерживаться значений в 10 Ом, т.к. грунт в верхних слоях у нас в основном глинистый (супеси, суглинки)
Внутренний контур заземления может соединяться с наружной частью через шину, установленную в отдельном боксе или через общедомовую шину заземления, расположенную в общем щитке
Напольная модель газового котла
Вывод заземления за пределы дома
Назначение системы заземления для газового котла
Защита датчиков и электронной платы
Электромагнитный клапан газового котла
Вывод системы заземления в грунт
Измерение сопротивления заземления для котла

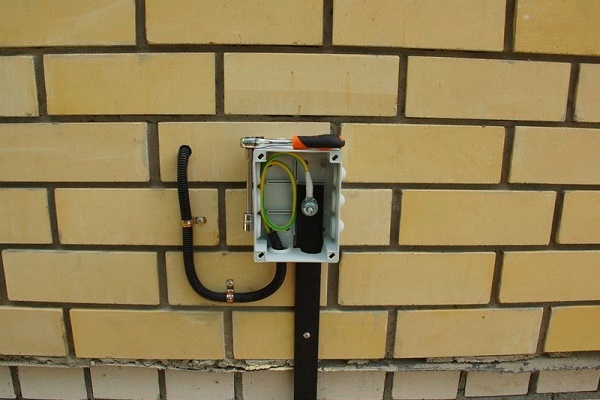

Подключение заземления в отдельном боксе
Как сделать «землю» для электричества
Некоторые люди используют вместо заземления трубопроводы, другие металлические сооружения, которые находятся в земле. Действительно, такое заземление исполняет свою функцию, но не всегда долго и надёжно.
Дело в том, что трубы трубопровода имеют соединения. Со временем электрический контакт на стыках труб пропадает по причинам коррозии. Трубопровод продолжает функционировать как проводник воды, но как проводник электричества и заземлитель он уже перестаёт действовать. Поэтому не стоит пользоваться таким заземлителем, который может в любой момент подвергнуть жизнь человека опасности.
Заземляющий контур своими руками

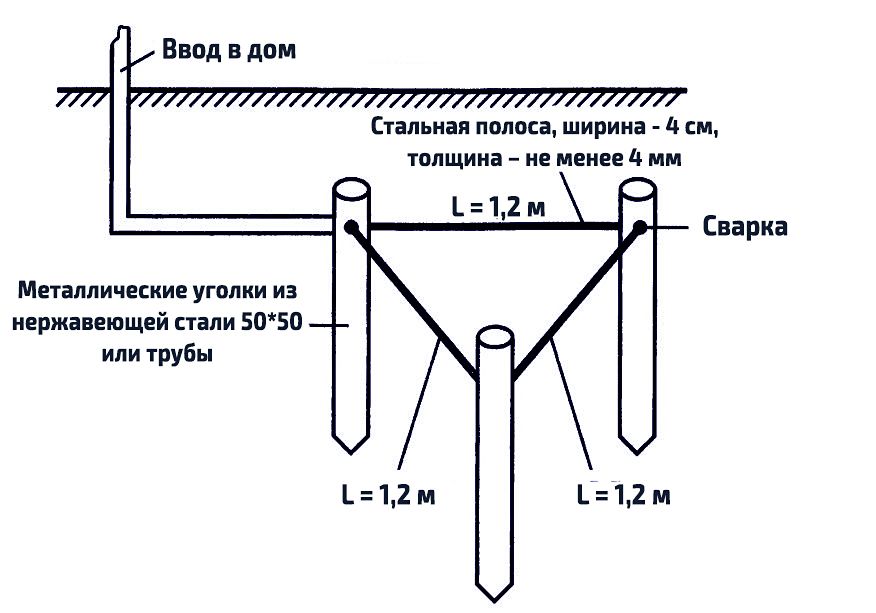

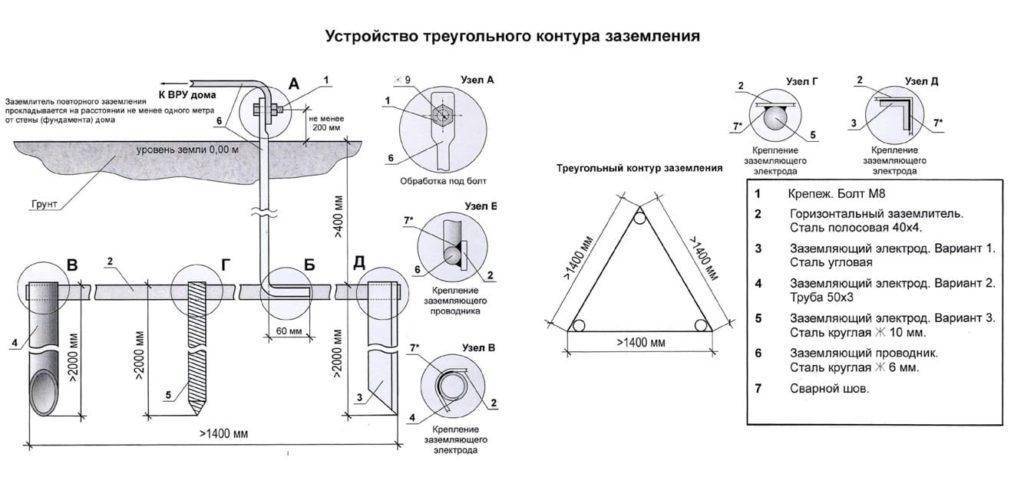

- Очень часто используют заземлитель в виде равностороннего треугольника. В вершинах треугольника забиты уголки (штыри).

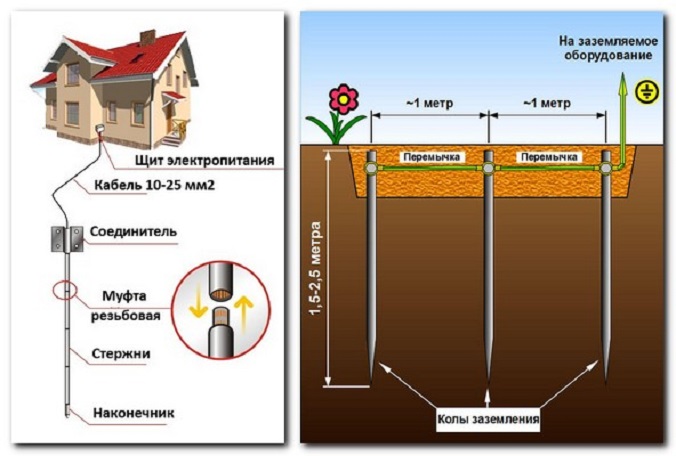

- Линейная. Три штыря забиты в линию. Расстояние между ними один метр.
- Контур. В этом случае вокруг дома забивают штыри на расстоянии один метр друг от друга. Между собой они соединены полосой металла. Этот вариант предусмотрен для домов площадью более ста квадратных метров.
Расстояние от края отмостки до того места, где будут установлены штыри заземления, не должно быть менее полутора метров. После выбора места для контура заземления копается траншея под равносторонний треугольник с длиной сторон три метра. Глубина траншеи семьдесят сантиметров, ширина — шестьдесят сантиметров, так будет удобнее варить. Одна из вершин треугольника расположена ближе, чем другие, от неё к дому должна быть выкопана траншея глубиной пятьдесят сантиметров.
У вершин треугольника нужно забить штыри, не добив их до дна котлована на десять сантиметров. Заземлитель над землёй вести нельзя, он должен идти под землёй на глубине около шестидесяти сантиметров. Полосу металла шириной сорок и толщиной четыре миллиметра приваривают к выступающим частям штырей. Такой же полосой соединяют треугольник с домом. Сопротивление заземления не должно превышать четыре ома. Далее нужно засыпать траншеи землёй. Послойно нужно утрамбовывать землю, не допускать присутствия в ней мусора и камней.

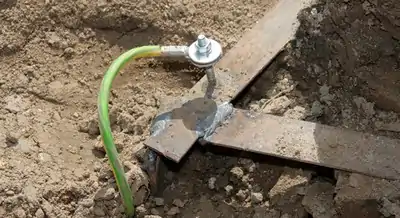

Когда металлическая полоса вошла в дом, к ней нужно приварить болт, к последнему прикрепить медный проводник с сечением не менее 4 квадратных миллиметров. Заземление подключается в электрощит к специальной шине. От шины идёт разводка «земли» по дому.
Считается, что отдельно заземлять розетки неэффективно, так как в зависимости от состояния почвы сопротивление контуров меняется, возникает разность потенциалов, это приводит к выходу оборудования из строя или к электротравме.
Сравнительно недавно появилось модульное заземление. Оно включает в себя комплект штырей и соединяющих их хомутов. Отличается этот способ тем, что штыри забивают в землю на глубину сорок метров. На определённых этапах забивания должна проводиться проверка сопротивления. Это занимает малую площадь и требует небольшой объём работ, но цена такого заземления в несколько раз выше традиционного.
Распространенные ошибки при выполнении монтажных работ
Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:
- Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
- Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
- Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
- Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
- Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.
Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.
Как правильно выполнить заземление котла на газе
В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.
Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:
- Возможный тип системы заземления.
- Параметры сопротивления.
- Рекомендуемые материалы для изготовления заземляющего контура.
- Стоимость работ.
Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.
Способы заземления котлов
Существует несколько способов монтажа заземляющего контура:
- По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
- По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.
В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.
Какое сопротивление контура заземления должно быть
Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:
- Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
- Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.
Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.
Какие материалы необходимы для заземления
Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:
- Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
- В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
- Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.
Стоимость организации заземления котла
Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:
- Тип грунта.
- Выбранный материал электродов и толщина провода.
- Тип используемого заземления.
Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

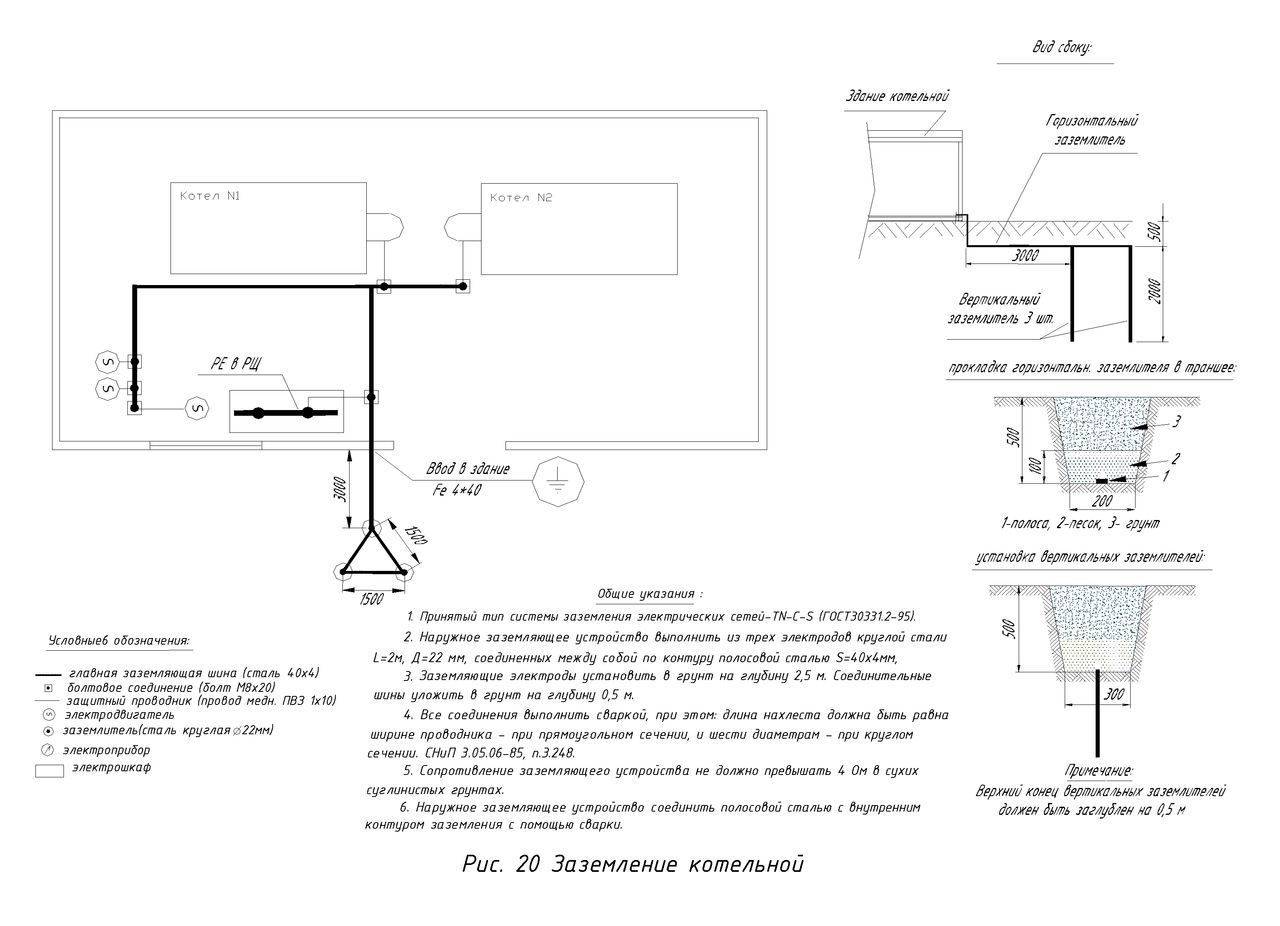

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.
Источники
- https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
- http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
- http://elone.ru/customer/docs/protocoly
- http://sovet-ingenera.com/elektrika/zemlya/kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
- http://avtonomnoeteplo.ru/otopitelnye_kotly/379-kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
Как устроить заземление газового котла в частном доме

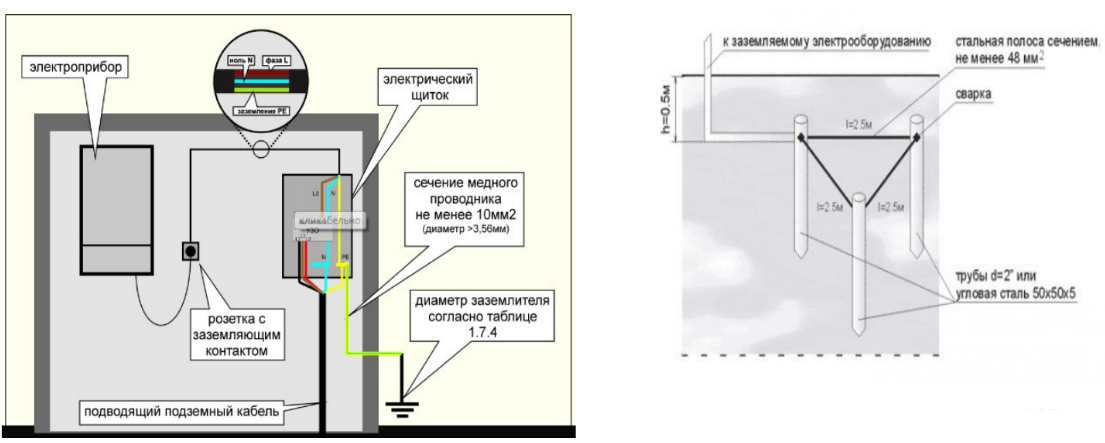

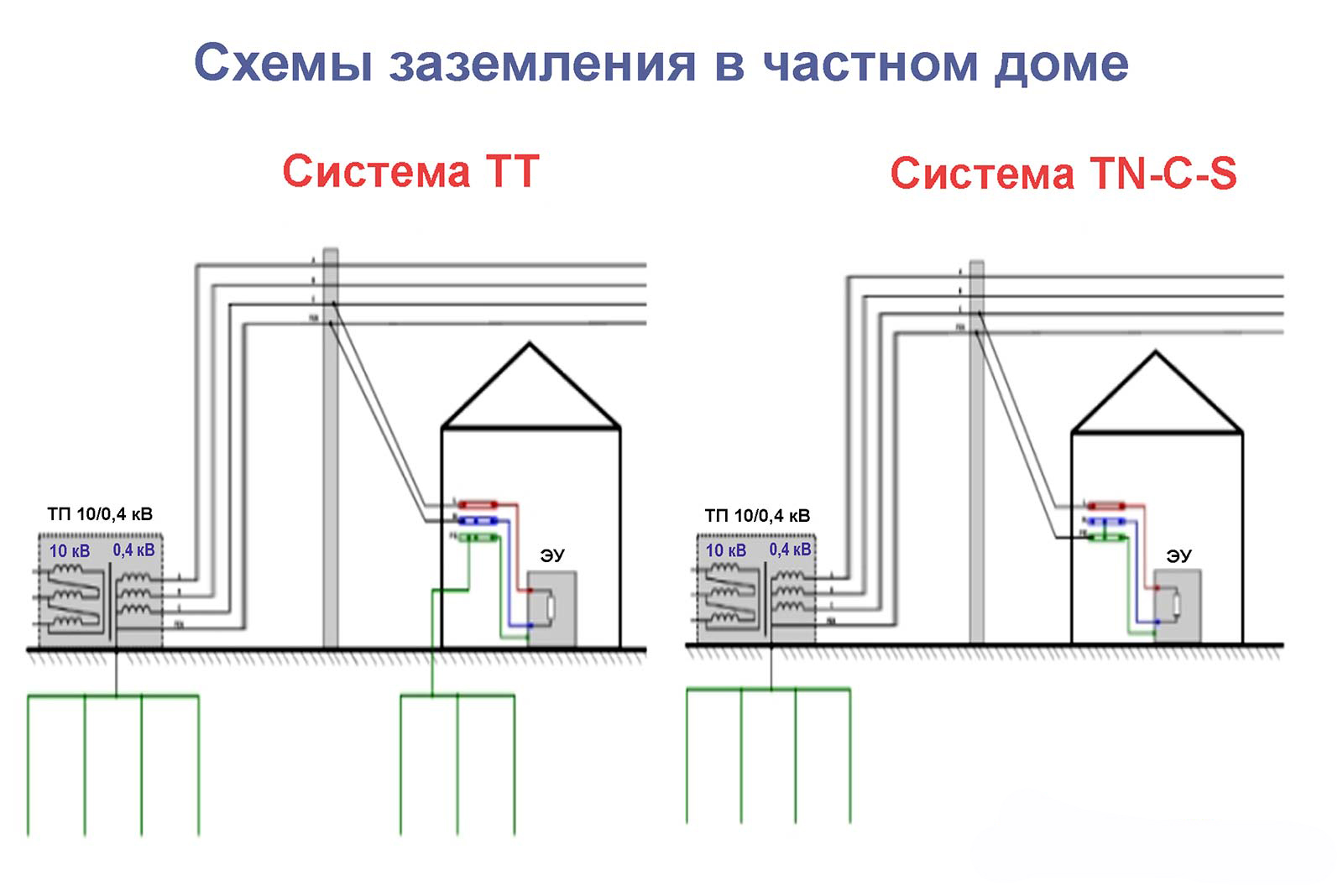

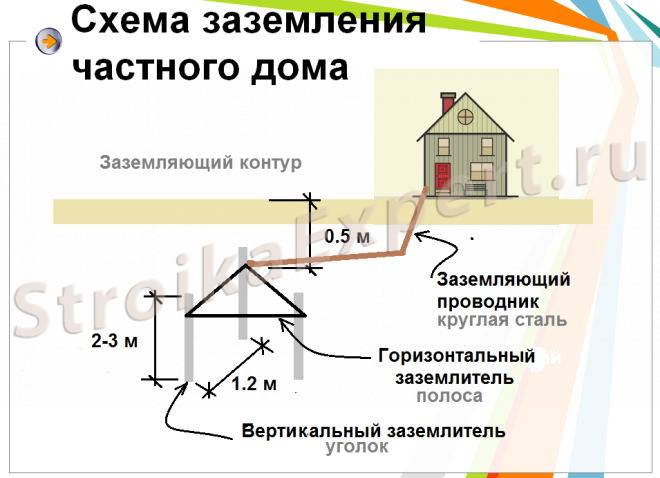

Схема заземления в частном доме
От наружной стены установки отопительного агрегата отступают 1 м и делают на грунте разметку в виде равностороннего треугольником. Длина ребра должна составлять 2 м. По этой разметке выкапывается траншея. Её глубина зависит от уровня промерзания почвы, но должна быть не менее 50 см. В вершинах треугольника пробуриваются шурфы для установки заземлителей.
Погружение заземлителей происходит поэтапно. В грунт они последовательно углубляются отрезками, которые соединяются между собой по мере погружения с помощью специальных соединительных муфт или сварки. После установки заземлители соединяются с закреплённым на фундаменте здания штырём. Делается это с помощью медного провода, крепление которого производится болтами.
Дальше важно правильно сделать подсоединение штыря к коммуникационному блоку газового оборудования. Соединение может быть произведено с помощью стальной, медной или алюминиевой проволоки

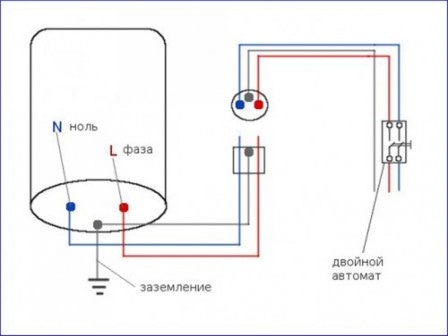

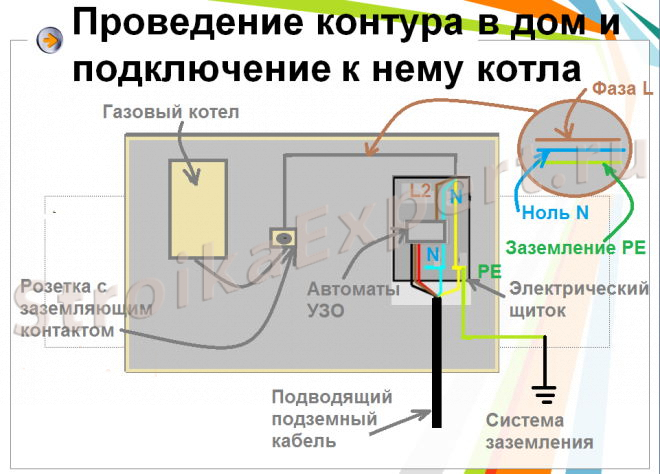

На газовом оборудование есть трехконтактная сетевая розетка или щит управления с нулевой фазой тока. К нем и присоединяют протянутый от штыря провод.
Мнение эксперта
Устроить заземление газового котла можно и по-другому. Альтернативным вариантом является соединение двух погружённых в грунт заземлителей прямой металлической полосой. Такая схема устройства заземления не запрещается ПЭУ.
В таких контурах заземления можно использовать штыри трёх типов:
Достоинство модульно-штыревой системы заземления
Главный плюс устройства такого контура заземления – простота сборки и возможность самостоятельного изготовления элементов конструкции. Монтаж модуля требует минимум подготовительных работ. Удобство транспортировки и хранения промышленных комплектов заземления. Контуры обладают длительным сроком службы и высокой степенью безопасности.
Зачем нужно делать заземление газовых котлов
Несмотря на то, что газовое оборудование не относится к электроприборам, на его поверхности в ходе эксплуатации собирается статическое электричество. Оно скапливается на металлической обшивке агрегатов и образует сильное электромагнитное поле, которое может вывести из строя электронную «начинку» газового оборудования.
Причиной такой аккумуляции энергии является крепление агрегатов к стене или их установка на пол. Это не проводящие электричество поверхности. Скопление статического электричества достигает своей максимальной величины в период зимнего обогрева. Избавится от него можно только с помощью заземления.
Как правильно заземлить газовый котел?
Перед выполнением заземления котла, нужно выбрать заземлитель. Он пребывает в прямом контакте с землей и является частью всей системы. Заземлители могут быть искусственными и естественными. Какой из них использовать – зависит от собственных предпочтений.
Естественными заземлителями являются различные металлические сооружения, контактирующие с грунтом. Такие заземлители необходимо связывать с котлом несколькими проводниками (как минимум, их должно быть два).
Искусственными заземлителями считаются стальные трубы, уголковая сталь, которые находятся в земле в вертикальном положении.
Сделать подключение котла к заземлению сложнее, чем в случае обычных устройств (стиральной машины, холодильника, электроплиты). Необходимо заблаговременно проверить как общее сопротивление конструкции, так и удельную проводимость почвы.
Заземление котла отопления предполагает ряд работ:

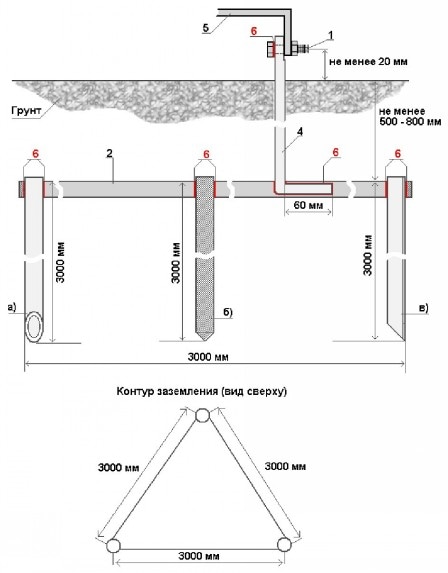

1. Выполнение на грунте макета канавы. Для этого чертится равнобедренный треугольник, между углами которого расстояние составляет два погонных метра.
2. После этого выкапывается канава шириной 35-40 см и 50 см глубиной.
3. На углах треугольника пробуривают шуфры, для чего может использоваться мотобур.
4. В шуфры забивают трехметровые уголки (шестьдесят миллиметров в ширину).
5. Далее происходит обваривание треугольника четырехсантиметровой полоской. Аналогичную полосу протягивают от канавы к частному дому.
6. Далее вваривается 10-миллиметровая шпилька на конце полосы. Ее цепляют к цоколю в здании. В том случае, если хочется спрятать шпильку, можно применить коробку из поливинилхлорида. От шпильки провода подводят к заземляемому устройству отопления.
Чтобы быстрее произвести монтаж заземления, можно купить готовые комплекты. Их можно легко найти в продаже.
Позаботившись о заземлении котла своими руками, можно рассчитывать на надежную и, что немаловажно, безопасную эксплуатацию этого отопительного устройства. При установке котельного оборудования владельцы интересуются, нужно ли заземлять газовый котел в доме
Делать это нужно – заземление обеспечит нормальное рабочее состояние котла и безопасность его использования. Кроме того, нужно составить документы о приемке, где указаны данные и показатели заземляющей схемы
При установке котельного оборудования владельцы интересуются, нужно ли заземлять газовый котел в доме. Делать это нужно – заземление обеспечит нормальное рабочее состояние котла и безопасность его использования. Кроме того, нужно составить документы о приемке, где указаны данные и показатели заземляющей схемы.
Еще один важный довод к вопросу, нужно ли заземлять котел отопления, – требования актуальных норм и требований. Без заземления, согласно им, использование системы невозможно.
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ

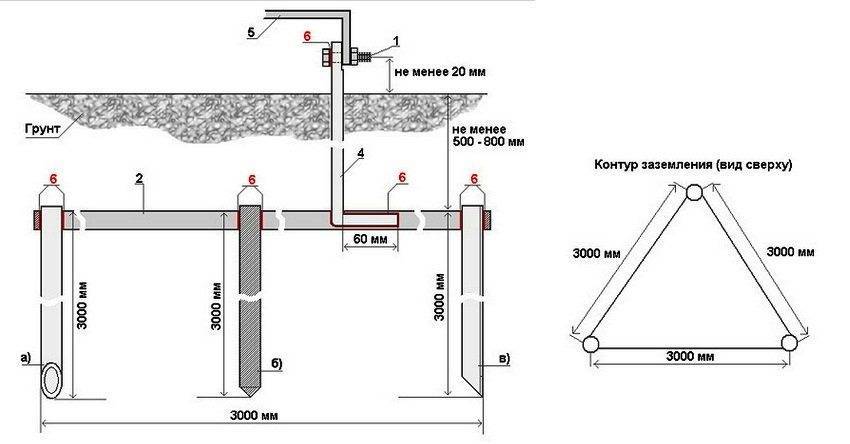

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Требования и нормы
Устанавливать системы для отопления и подачи горячей воды разрешается только согласно требованиям и нормам СНиП, которые в свободном доступе можно найти на сайте Ростехнадзора. Эти нормативы в некоторых вопросах будут отличаться друг от друга в зависимости от вида котла и используемого для его нагрева типа топлива, о чем подробно написано в СНиП 42-01-2002. Перед началом проведения работ необходимо сделать проект такой комнаты и всей системы в целом, чтобы согласовать его в следующих надзорных органах:
- служба технического надзора за газовым оборудованием;
- инспекция по пожарной безопасности;
- санитарно-эпидемиологическая станция;
- местный орган жилищно-коммунального хозяйства;
- отдел архитектуры района или города.
Только после согласования в каждой инстанции будет дано разрешение на установку котельного оборудования и подключение к нему газа. Согласованию подлежит на только порядок установки оборудования, но и обустройство самого помещения. Существуют общие требования и нормативы, которые необходимо учитывать при обустройстве бойлерной комнаты.
К помещению
Рассмотрим требования, которые выдвигаются к помещениям.
- В помещении бойлерной комнаты потолок должен быть выполнен не ниже, чем на уровне 2,5 метра.
- В помещении обязательно надо сделать вентиляцию и дымоход, ведущий на улицу. Их высоту и параметры нужно выбрать, исходя из мощности котла и общего объема помещения.
- В бойлерной комнате должно находиться не менее одного окна, чтобы при необходимости была дополнительная вытяжка.
- Если в бойлерной комнате установлен газовый котел, то вход в нее должен быть отдельным. Необходимо установить дверь с решеткой и обшить ее изнутри, а открываться она должна только наружу. Утепленный блок для двери делают только из сертифицированных огнеупорных материалов.
- Стены помещения для установки бойлера и котла делают из кирпича или бетона. Отделка стен может быть произведена с помощью специальной минеральной штукатурки. Допускается укладка плитки на стены и пол, ее цвет может быть любым. Выполняя оформление бойлерной комнаты, необходимо помнить, что масляная краска запрещена.
- Пол бойлерного помещения всегда делают из бетона, сверху на него можно укладывать листы из металла или плитку. Главное, чтобы материалы были негорючими.
К оснащению
Здесь тоже есть определенные требования:
- котлы и бойлер должны располагаться в бойлерной комнате, не касаясь стен; к этому оборудованию обязательно должен быть свободный доступ со всех сторон;
- в одной бойлерной разрешается поставить не более двух котлов;
- общая мощность системы, отвечающей за подачу отопления и горячей воды, не должна превышать 350 кВт;
- внутри бойлерного помещения не может быть организована постирочная комната, все стиральные машины и сушилки следует расположить в другом месте;
- электрическая проводка должна находиться в защитных кабель-каналах, выполненных из металла;
- светильники необходимо закрывать сетчатым корпусом из металла.
Акт на заземление газового котла
Акт на контур заземления газового котла за 5000 рублей. Для подключения газового котла газовые службы требуют предоставить «Акт на контур заземления газового котла». Под этим документом следует понимать «Протокол проверки сопротивления заземлителей и заземляющих устройств». Такой документ составляют специалисты электротехнической лаборатории, имеющей государственную аккредитацию. В протокол заносятся результаты измерения сопротивления заземляющего устройства. Допустимым значением сопротивления считается значение, не превышающее 4 Ом. Также специалисты лаборатории проверяют, правильно ли с точки зрения ПУЭ установлен и подключен газовый котел. Например, для многих моделей газовых котлов критично правильное подключение нуля и фазы питающей сети.
Акт (протокол) на контур заземления для газового котла
Наверное, никого не нужно убеждать в том, что бытовой газ является источником серьезной опасности. При определенной концентрации смесь бытового газа с воздухом становится взрывоопасной. Малейшая искра может привести к взрыву или пожару. Поэтому к газовому оборудованию предъявляются очень жесткие требования. Газовые службы строго контролируют соблюдение всех норм при подключении газового оборудования. В полной мере это касается и газовых котлов. Одним из важнейших требований является надежное заземление всех металлических частей газового оборудования, выравнивание потенциалов между ними и другими трубопроводами и металлическими конструкциями.
Прибор MRU-101 во время проверки контура заземления для газового котла

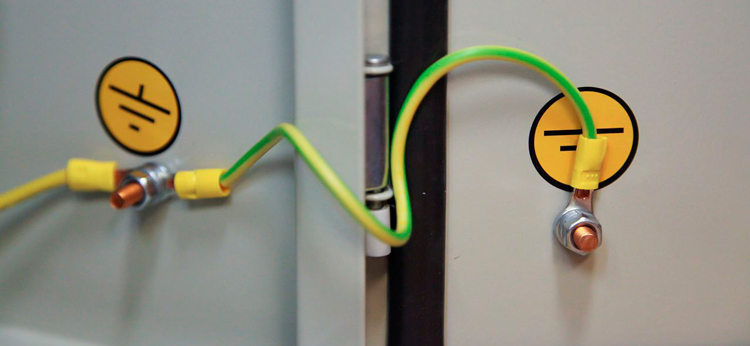

Заземление газового котла. В случае с газовым оборудованием заземление выполняет несколько функций. Во-первых, защиту человека от поражения электрическим током при прикосновении к металлическим частям газового оборудования, оказавшимся под напряжением. Во-вторых, заземление вместе с УЗО (Устройством Защитного Отключения) обеспечивает надежную защиту от токов утечки и, как следствие, пожарную защиту. В-третьих, заземление вместе с СУП (Система Уравнивания Потенциалов) выполняют защиту от статического электричества. Дело в том, что при перемещении газовой среды внутри трубопроводов могут накапливаться значительные электрические потенциалы. Эти потенциалы, в свою очередь, могут вызвать электрические разряды. К тому же, в случае с газовыми котлами, статическое электричество часто приводит к выходу из строя электронного оборудования котлов.
Довольно часто граждане самостоятельно выполняют установку газовых котлов, их подключение к электрической сети, монтаж сантехнического и отопительного оборудования. Заземление газового котла тоже можно сделать самостоятельно, но предварительно лучше проконсультироваться с территориальной газовой службой. Дело в том, что они часто требуют подключения газового оборудования к отдельному контуру заземления. Многие специалисты отмечают спорность и противоречивость такого требования. Во-первых, все требования к заземляющим устройствам изложены в ПУЭ (Правила Устройства Электроустановок). Глава 1.7. ПУЭ не требует отдельных заземляющих устройств, для каждой электроустановки дома. Во-вторых, сеть заземления газового оборудования через СУП неизбежно будет соединена с заземляющим устройством дома. Поэтому, с точки зрения электротехники, обе сети будут образовывать единую сеть заземления.

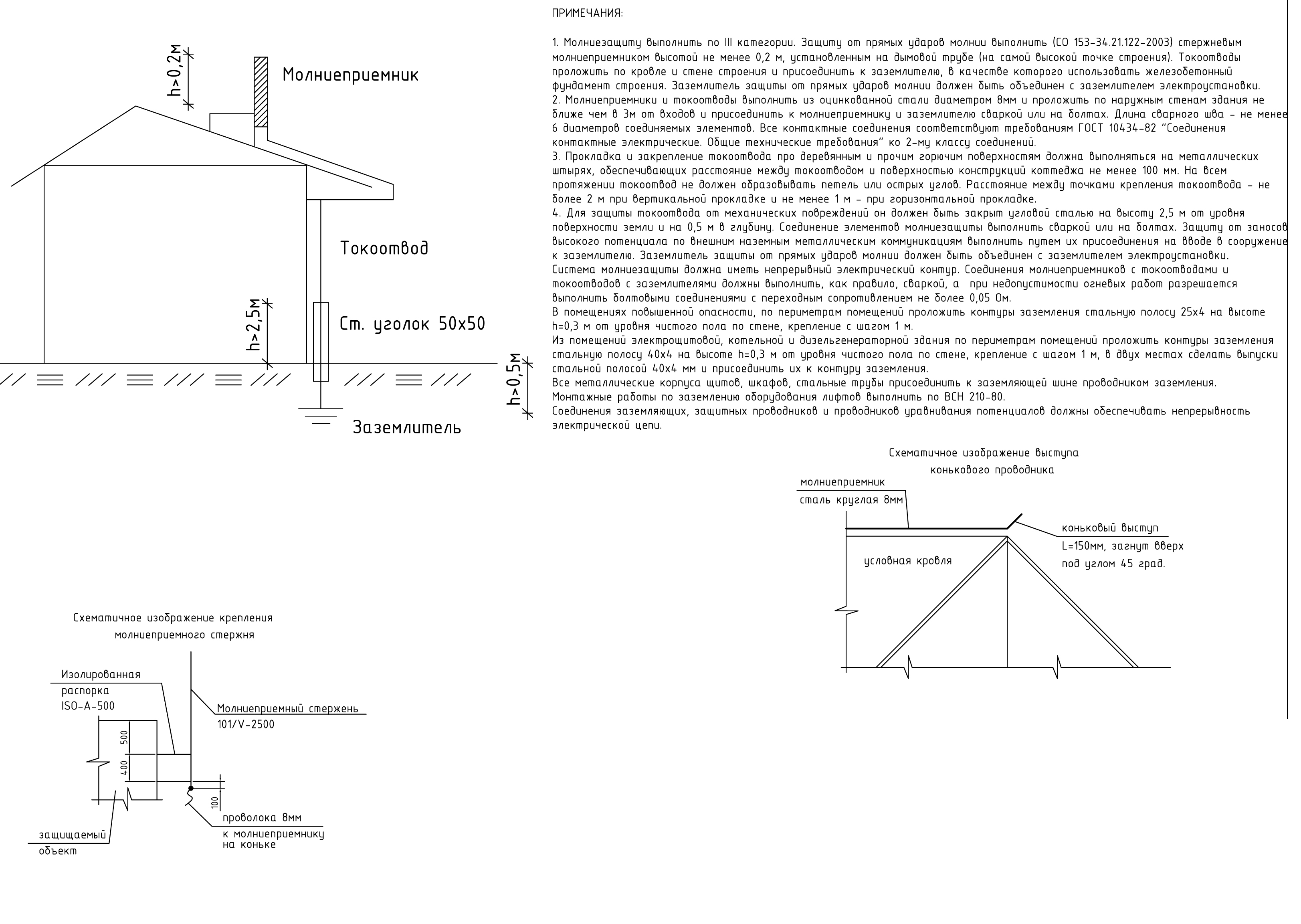

При устройстве заземляющего устройства, в качестве естественных заземлителей, можно использовать металлические трубы, металлические части фундаментов зданий, другие строительные конструкции, имеющие надежный электрический контакт с землей. Их можно соединять сваркой с заземляющими проводниками. Площадь сварного шва зависит от применяемого проводника и оговорена ПУЭ. В качестве заземляющих проводников часто используют стальную шину. Ее площадь поперечного сечения должна превышать 48 мм квадратных, а толщина 4 мм. Защитным проводником может служить стальной уголок с толщиной полки более 2.5 мм. В качестве искусственных заземлителей могут применяться металлические стержни, стальная арматура, трубы, вбитые в землю на глубину 1.5-2.5 метра. Их количество зависит от типа грунта и подбирается опытным путем. При этом добиваются электрического сопротивления, не превышающего установленных норм.
