Безопасные 220В: заземление в частном доме своими руками без хлопот

Установка в частном доме громоотвода своими руками

Молниеотвод необходим для любого загородного домовладения. Печальная статистика свидетельствует о том, что ежегодно в средней полосе России десятки пожаров в частных домах случается именно по причине удара молнии.

Для молниезащиты частного дома можно использовать любой оголенный проводник с защитой от коррозии. Это могут быть стальные или дюралевые мачты, можно использовать оцинкованный металл.

Устройство молниеотвода

Самая простая конструкция молниеотвода состоит из трех частей:

1. Молниеприемник – проводник, возвышающийся над самой высокой точкой кровли. Это может быть металлический стержень, толстая стальная проволока или металлическая труба. Главное, чтобы материал стержня был не меньше 50 мм квадратных миллиметров. Вместо стрежня можно использовать трос, натянутый вдоль конька выше полуметра от кровли. Трос подходит только для крыш из шифера или керамической черепицы. Его натягивают над крышей и закрепляют на ближайших деревьях или деревянных мачтах. Все молниеприемники соединяются с токоотводом сваркой.
2. Токоотвод – проводник с соответствующим материалу сечением: сталь – 50, алюминий – 25, медь – 16 миллиметров в квадрате. Токоотвод следует направлять строго сверху вниз, без поворотов и загибов. Если загнуть токоприемник под прямым углом, он загорится в момент попадания молнии. Токоотвод следует крепить только к материалам, стойким к возгоранию. Не следует крепить токоотвод непосредственно на стены дома. Он должен проходить на расстоянии минимум 20 сантиметров. Проследите, чтобы токоотвод не касался окон, крыльца, дверей. Соединять токоотвод с принимающим стержнем необходимо сваркой. Место сварки можно обработать защитным составом от коррозии.
3. Заземлитель – часть молниеотвода, направляющая разряд в толщу грунта. Его устраивают так же, как контур для домашней электросети. Но для громоотвода следует установить отдельную конструкцию, ни в коем случае нельзя подсоединять его к бытовому контуру!

Подробный видеоматериал, как сделать громоотвод в частном доме:

Watch this video on YouTube

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).Читать еще: Подключение электродвигателя через конденсатор

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.

Подключение к вводному щитку

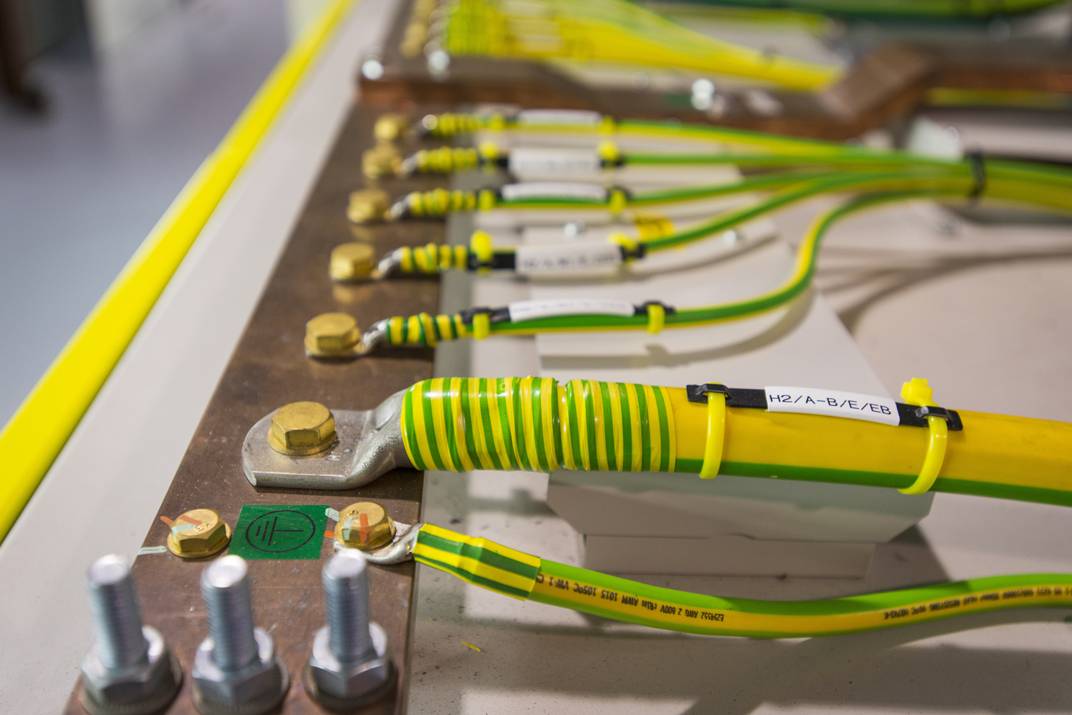

Провод, поступающий от защитного заземления в щиток, присоединяется к главной защитной шине с помощью болта. ГЗШ представляет собой медную или стальную полоску (алюминий не разрешен!), которая крепится прямо к корпусу щитка. На полоске расположены болты М10 с гайками и шайбами, к которым присоединяются провода заземления.

Заземляющий провод от каждого прибора должен крепиться к своему болту. Рядом на изоляторах закрепляется нулевая шина такой же конструкции. Обе шины соединяются между собой толстым проводом.

В дальнейшем никакого соединения нейтральных проводов с защитными не допускается! Нейтральный провод от линии также соединяется с ГЗШ. Автоматы, переключатели и УЗО (устройства защитного подключения) подключаются к шинам в соответствии с проектной схемой.

Внутри дома вся разводка проводится трехжильным проводом. Чтобы не перепутать провода между собой, фазовый провод обозначается красным или коричневым цветом, нулевой — синим или голубым, а заземляющий — желто-зеленым или белым.

Советы и рекомендации

При решении задачи как правильно сделать заземление, следует учитывать, что в основе его работы лежат элементарные физические законы. Их точное соблюдение на всех этапах устройства системы гарантирует ее дальнейшую устойчивую и эффективную работу. Ее эффект будет тем выше, чем больше площадь соприкосновения контура и грунта.

В связи с этим владельцам таких объектов рекомендуется соблюдать следующие правила:

• Система заземления в частном доме не может обходиться единственным металлическим штырем. Даже если его вбить слишком глубоко, он не создаст полноценного контура. В некоторых случаях решение задачи, как сделать заземление в частном доме становится возможным лишь несколькими заземлителями с помощью не менее чем двух треугольных контуров, расположенных на глубине до 3 метров.
• Нельзя делать заземление дома с использованием для контура деталей с повышенной плотностью поверхности. К ним относится профильная арматура, рельсы, швеллеры и т.д. Контур, сделанный из этих материалов, очень плохо контактирует с грунтом, а иногда контакт и вовсе отсутствует.
• При выборе количества контуров и расчете их общей площади, следует исходить из общей мощности приборов, установленных в доме. Чем больше таких устройств, тем крупнее должно быть и все заземление частного дома.
• Для защиты металлических деталей контура от действия коррозии, перед помещением в грунт на них должно наноситься специальное защитное покрытие, проводящее электрический ток. Запрещается использовать для этой цели обычные лакокрасочные материалы.

Заземление в частном доме своими руками

Заземление в частном доме своими руками: схемы, устройство, подключение

Контур заземления для частного дома

Схема заземления частного дома

Как подключить розетку с заземлением – простые советы по монтажу и секреты профессионалов

Заземление газового котла

2 схемы изготовления контура заземления в частном доме

Приступать к практическим работам на грунте можно только после того, как теоретический расчет собираемой схемы полностью уложился в требования безопасности, заложенные в ПУЭ.

Типовой контур для обычных грунтов из подручных средств

Для сборки заземлительного устройства потребуется:

1. Прокопать канаву под горизонтальный электрод на глубину порядка 0,8 метра. Ее ширина в местах забивки вертикальных штырей должна обеспечить удобство работы сварочными электродами.
2. Забить в грунт вертикальные штыри на всю глубину, оставив на поверхности только десяток сантиметров для монтажа горизонтальной полосы.

Чтобы не разбивать верхушку электрода кувалдой его сразу защищают предохранительным колпаком. Можно заранее приварить пластину или кусок уголка, предотвращающий деформации.

Сварить по длине горизонтальный заземлитель и приварить его к вертикальным электродам. Сварные швы должны проходить по всему периметру стыкуемых поверхностей.

Вывести полосу на цоколь здания, закрепить, приварить к ней болт 10 мм для крепления заземляющего проводника, через который будет создаваться электрическая связь с главной шиной заземления.

Подключить заземляющий проводник болтовому соединению.

ПУЭ определяет нормативы на использование защитного проводника из:

• стали с поперечным сечением 75 мм кв (очень проблемно подключать к ГЗШ вводного щита);
• алюминиевого провода 16 кв мм (требует периодического поджатия при эксплуатации из-за высокой текучести металла);
• меди сечением 10 квадрат. Это самый приемлемый вариант монтажа к контуру и ГЗШ.

Промышленные модульные заземлители быстрого монтажа

Специальные заводские комплекты значительно облегчают сборку и монтаж контура, но их стоимость может разочаровать.

Здесь обычно используется один вертикальный стальной электрод с омедненным покрытием сборной конструкции за счет промежуточных резьбовых переходников.

Длина одного элемента составляет 1,5 метра. Последовательное соединение четырех звеньев позволяет углубиться на 6 м. Можно забивать в землю и дальше, вплоть до 30 метров.

Но здесь махать кувалдой очень затруднительно. Такую работу выполняют мощным перфоратором.

На верхний штырь забитого электрода монтируется через специальный обжимной переходник под заземляющий проводник.

Место контакта защищается битумной лентой. В таком виде оно может быть скрыто в почве.

Однако для проведения профилактических осмотров его лучше делать чуть выше грунта и помещать в защитный короб.

Пример того, как сделать заземление в частном доме своими руками по этому методу объясняет своим видеороликом владелец Energosystems.

Заключительный совет

Окончанием работы следует считать не завершение монтажа и подключение заземлительного проводника к ГЗШ вводного щитка, а электрические проверки собранной схемы.

Они заключаются в замере электрического сопротивления специальными приборами. Это работа электротехнической лаборатории.

Она оценит сопротивление собранного заземлительного устройства и ближайшего повторного заземлителя. Если они укладываются в норму, то вопрос закрыт. Вы получите заверенный протокол проверки.

На практике встречаются случаи, когда теоретический расчет не оправдывает ожидания, а реальная норма завышена. К этому надо быть готовым.

Выход из этой ситуации прост: траншею в районе концевого электрода оставляют открытой и прокапывают ее дальше для вбивания дополнительного вертикального заземлителя.

Его подключают сваркой через соединительную полосу к основному контуру. Затем выполняют повторный замер сопротивления.

Свои работы лаборатория выполняет за деньги. Они позволяют оценить реальное состояние контура, а не полагаться на волю случая.

Выражаю благодарность владельцу видео Алекс Жук за его канал «Лекции по электротехнике». Предлагаю оценить его работу «Зачем нужен контур заземления».

Для чего нужно заземление и насколько необходим его монтаж в частном доме

Начнем с того, с чем часто сталкиваются практически все владельцы бытовых приборов – незначительный, но чувствительный удар током от корпуса какого-нибудь устройства в доме. А происходит это от нарушения изоляции и прикосновения токоведущих частей с корпусом прибора.

Рассмотрим другой вариант. Иногда случается, что, открыв водопроводный кран, человек чувствует пощипывание электрического тока от воды. В этом уже виноваты соседи, которые пытаются воровать электричество. Конечно, с более новыми приборами учета такой номер не пройдет, но со старыми вполне получалось. Происходит так по причине того, что недобросовестный потребитель, взяв фазу для прибора от розетки, ноль подключает к водопроводной трубе. В этом случае расход падает в 2 раза.

Важная информация! Если потребитель будет уличен в подобном воровстве, то его обязательно ждет административное наказание.

Так вот, возвращаясь к нашей теме – зачем нужно заземление. Именно оно спасет от подобных неприятных ощущений, а порой и от более серьезных поражений электрическим током. Не будем рассматривать его устройство в многоквартирных домах – ведь там смонтирован общий контур. Именно к нему и подключены все жилые помещения. Намного интереснее будет разобраться с заземлением для частного дома, которое можно смонтировать своими руками.

Основная задача понять, как выполнить подобную работу. Тем более, что обычно на дачу увозят старые бытовые приборы, которые и требуют к себе особого внимания. Именно вариант монтажа на подобных участках и будет для нас приоритетным. Но для начала разберем общие понятия и нюансы, которые имеет заземление на даче.

Понятия «заземление» и «зануление»: в чем разница между ними

Принципиальное отличие этих понятий таково. Заземление снижает напряжение в поврежденной цепи до минимума, не опасного для человека. Зануление же, при помощи автоматики, отключает питание сети при коротком замыкании. Опасность второго в том, что автоматика может не успеть сработать, и человек получит разряд электрического тока, опасный для здоровья или даже жизни.

В домах, где невозможен монтаж заземляющего контура, иногда используется в этом качестве нулевой провод, но в таком случае необходима установка устройств защитного отключения и автоматов совместно, либо монтаж дифавтоматов. Но чаще всего возможность устройства в частном доме заземления и молниезащиты есть, а значит нужно понять технологию монтажа и функционирования.

Ведь как работает заземление? Это можно объяснить на примере общеизвестной фразы «где слабее, там и рвется». Говоря иными словами, а именно обращаясь к языку физики, напряжение всегда идет по пути наименьшего сопротивления. Это значит, что разряд электрического тока пойдет по проводнику, уходя в землю, т.к. сопротивление человеческого тела намного выше. При этом, если установлено УЗО, напряжение будет отключено сразу после включения бытового прибора, в то время как без заземления устройство защиты сработает только после прикосновения к нему проводника (человеческого тела).

Безмуфтовые стержни

Кстати, не смотря на все преимущества и хороший контакт, многие считают резьбовые соединения самым слабым местом подобных модульных систем.

Вспомните про водопроводные трубы, лежащие в земле. После нескольких лет эксплуатации в первую очередь в них ржавеют именно резьбовые муфты.

То же самое может произойти и со штырями. Кроме того, в момент забивания вибромолотом, нередко происходит ослабление соединения. Попросту говоря, резьба откручивается.

Опытные монтажники после каждого вхождение в грунт очередного стержня, подтягивают электрод по резьбе. В этот момент случается еще одна ошибка.

Затягивая гладкий штырь или муфту газовым ключом с насечками, вы царапаете и сдираете медный слой с поверхности. К чему это приводит, говорилось выше.

Через 3-4 года вместо полноценного электрода, у вас останется полая медная трубка с трухой из ржавчины внутри.

Так вы не будете касаться ни электрода, ни муфты.

Еще обратите внимание, что во всех муфтовых комплектах, сама муфточка немного шире диаметра стержня. Чем это чревато?. Более узкий электрод при заходе в землю вслед за такой муфтой, не будет достаточно плотно соприкасаться с поверхностью грунта

Для получения реальных показателей сопротивления иногда приходится выжидать несколько дней, пока земля не осыпится и не уплотнит все свободные места

Более узкий электрод при заходе в землю вслед за такой муфтой, не будет достаточно плотно соприкасаться с поверхностью грунта. Для получения реальных показателей сопротивления иногда приходится выжидать несколько дней, пока земля не осыпится и не уплотнит все свободные места.

Поэтому многие предпочитают другой вид стержней для глубинного заземления. Например, как у OBO Беттерманн с системой BP (Bundes Post).

У таких комплектов штыри стыкуются между собой без резьбы, методом прессовки.

Это что-то типа соединения “шип-паз” с саморасклепывающимся штырем. При забивании шип намертво расклинивается в пазе и получается абсолютно монолитное соединение.

Иногда внутри отверстия на конце одного стержня может идти свинцовый шарик, который при ударах еще более герметично заполняет все пространство.

Поэтому, если не доверяете муфтам и хотите свести на нет человеческий фактор, покупайте подобные комплекты.

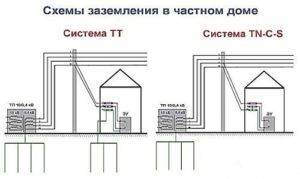

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Распространенные ошибки при выполнении монтажных работ

Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:

1. Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
2. Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
3. Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
4. Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
5. Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.

Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается бытовая техника.

Не буду вдаваться в заумные формулировки учебников или спец. литературы, попробую объяснить для чего необходимо заземление частного дома простым доступным языком.

Если простыми словами, заземление частного дома – это соединение проводом корпуса оборудования и заземляющего контура. Заземление частного дома – это обычная меллоконструкция, смонтированная по заданным размерам, из определенных материалов и “спрятанная” в землю.

Заземление частного дома (металлоконструкция) при помощи медного провода, сечением не менее 10 кв.мм. или стальной пластины,

соединяется с электрощитом, в котором заземляющий провод через клеммник, соединяется с заземляющими жилами кабелей, проложенных в дому или квартире к розеткам, светильникам и прочим электроприемникам.

Розетки, которые обязательно должны быть трехконтактными (фаза-ноль-земля), через специальный третий “заземляющий” контакт, соединяются вилкой с нашими бытовыми электроприборами.

То есть, получается следующий «маршрут» заземляющего проводника PE: электроприбор – вилка – розетка – клеммник в электрощите – заземляющий провод(шина) – контур заземления – земля.

Заземление частного дома делается, в первую очередь, для электробезопасности людей. Наверняка, многим знакома такая ситуация, когда прикоснувшись к старому холодильнику или стиральной машинке, несильно, но порой весьма ощутимо бьет током. Такое случается в старом жилом фонде, где заземление частного дома отсутствует, т.е. к розеткам подходит только два провода: фаза и ноль, без третьего защитного провода РЕ. Бьет током из-за плохой изоляции холодильника или стиральной машинки (повреждена изоляция электрического провода, двигателя, компрессора и т.д.), и на их корпусе появляется напряжение (потенциал). И когда вы касаетесь корпуса холодильника или стиральной машинки, например рукой, особенно, если она влажная, вы как раз и «заземляете» холодильник или стиральную машинку, и тогда небольшой ток «пробегает» через вас в «землю».

Если же в вашей электросети дома, коттеджа или квартиры, есть третий защитный провод РЕ, то при нарушении изоляции холодильника или машинки, ток будет «убегать» через него к контуру заземления. И когда вы дотронетесь корпуса электрооборудования, которое заземлено, но с плохой изоляцией, то вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае, сопротивление человека (примерно 1000 Ом) будет намного больше, чем сопротивление самого защитного провода + сопротивление контура заземления, которое будет составлять примерно несколько десятков Ом.

Заземление частного дома необходимо и для защиты наших бытовых электроприборов. Человек часто является «носителем» статического заряда, который зависит от множества факторов, начиная от одежды до уровня влажности помещения, ток при этом очень маленький, но напряжение достигает нескольких тысяч вольт, способных повредить нежную электронику в электроприборах.

Но заземление частного дома не позволит этому случиться и «отведет» статическое электричество в землю. Также заземление частного дома не позволяет накапливаться статическому заряду до значительных величин уже на самих корпусах электроприборов, в этом случае, заряд постоянно «стекает» в землю.

Это простое и, надеюсь, понятное объяснение для чего необходимо заземление частного дома, коттеджа или квартиры. Электрический заряд, будь то повреждение изоляции электроприбора, или же накопленный статически, при заземлении постоянно «уходит» в землю, т.к. корпус электрооборудования и контур заземления частного дома, образно говоря, являются одним целым.

Как самому правильно смонтировать заземление частного дома, можно прочитать в отдельной статье “Монтаж контура заземления“.

Спасибо за внимание

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает. Использовать только сварные соединения

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.
