Какими бывают конструктивные схемы зданий

Сооружение может включать в себя несущие элементы. Речь в этом случае идет о бескаркасных зданиях.

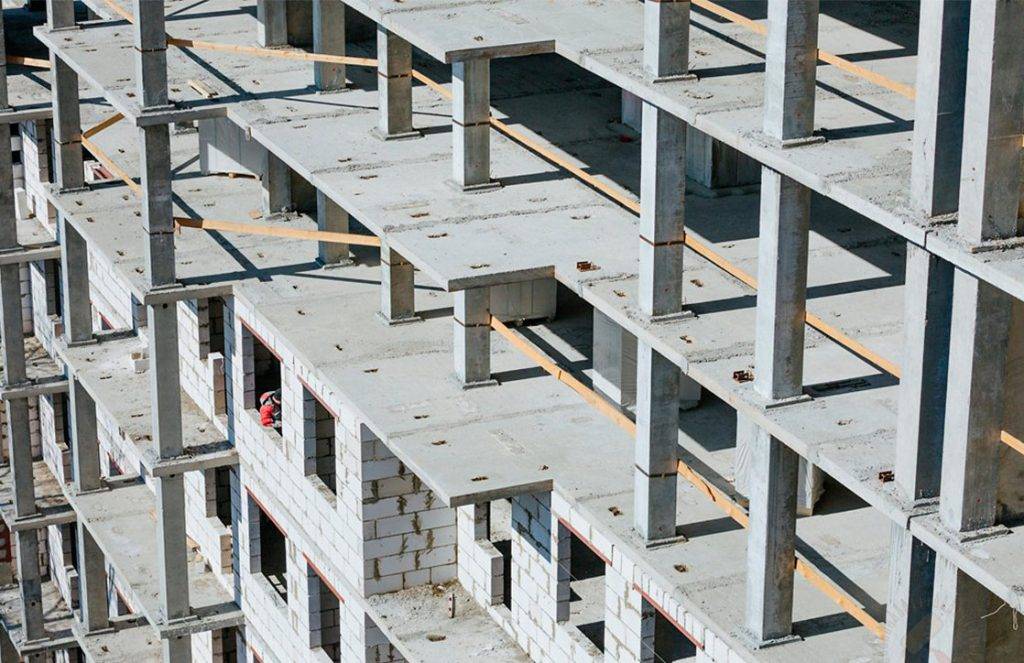

Существует и другой вид сооружений. В них все нагрузки распределяются на систему колонн (стоек). Эти сооружения – каркасные здания – включают в себя также горизонтальные элементы. К ним, в частности, следует относить ригели, прогоны.

Существуют полные и неполные каркасные здания. Конструктивная схема в первом случае предполагает наличие вертикальных элементов и по периметру внешних стен, и внутри сооружения. Во втором случае в строении присутствуют несущие наружные стены и внутренний остов. Его колонны заменяют основные стены внутри.

Такие конструктивные схемы зданий используют при отсутствии существенных динамических нагрузок. Остовы с поперечными и продольными — наружными и внутренними — несущими стенами представлены в виде коробок, в которых пространственная жесткость обеспечивается перекрытиями и вертикальными элементами. Они формируют устойчивые вертикальные и горизонтальные таких остовов зависит от того, насколько надежна связь между перекрытиями и стенами, их прочности.

Достоинства

Преимущества, присущие монолитному железобетону:

• огнестойкость;
• нет необходимости в применении вспомогательной техники, кранов;
• возможность самостоятельного изготовления;
• имеет идентичную технологию производства для различного цикла;
• не требует большого количества рабочей силы;
• способность противостоять коррозии и окислению;
• высокая сопротивляемость нагрузкам;
• быстрота возведения строительства;
• сейсмическая устойчивость зданий и сооружений;
• обладает продолжительным сроком службы;
• не требует большого количества в строительной технике;
• по истечении многих лет увеличивает свои прочностные характеристики;
• имеет относительно невысокую стоимость строительства;
• еще одно преимущество конструкции – это возможность применения различных форм строительных элементов.

Устойчивость к механическим нагрузкам

За счет малого количества стыковочных швов в монолитном строении, образуется достаточная устойчивость к механическим нагрузкам. Применение монолитного железобетона увеличивает прочность стен и оснований конструкции путем сочетания раствора из цемента, песка, воды и внутренней армировки.

Сопротивление окислению

Монолитная железобетонная конструкция имеет продолжительный срок службы за счет бетонного защитного слоя, который покрывает армирующую сетку. Также долговечность бетона с железной арматурой обеспечивается путем химического воздействия цементного раствора. Процесс химического воздействия обусловлен гидролитически отделяющей извести в момент твердения бетонного раствора, что дает сильную щелочную реакцию. Получившаяся щелочная реакция способна предохранить сталь от окисления.

Не поддается коррозии

Коррозия представляет собой самопроизвольное разрушение металла под воздействием физико-химических или химических взаимодействий с внешней средой. Коррозия бетона с железной арматурой происходит из-за разрушения застывшего цемента и влечет за собой снижение прочностных характеристик. Ржавчина металла сопровождается понижением водопроницаемости и ухудшением сцепления бетона с арматурной сеткой.

Стойкость к образованию коррозии на сооружениях и железобетонных элементах обеспечивается за счет применения специального вида цемента. Предотвратить появление коррозии возможно путем обработки бетонного покрытия специальными жидкостями или покрытием гидроизоляционным материалом.

Самоуплотняемость

За счет специального химического состава железобетон под воздействием влаги не только сохраняет свои прочностные характеристики, но и преувеличивает их. Технические характеристики позволяют железобетону самоуплотняться с течением времени.

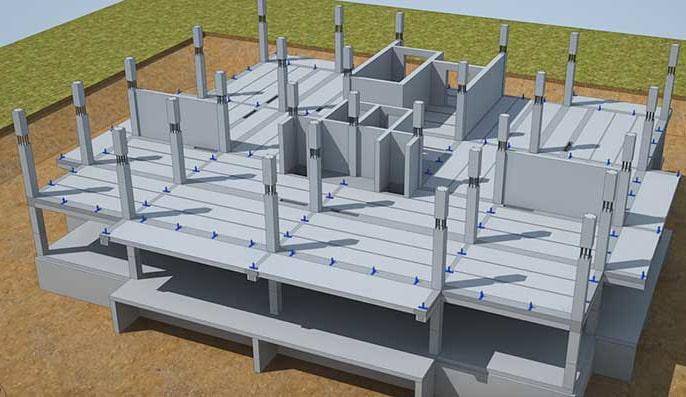

Способы монтажа сборного каркаса

Наиболее надежной технологией возведения зданий этой разновидности является рамная. Железобетонный каркас, собранный по такой технологии, представляет собой жесткую долговечную конструкцию. Соединяются колонны и балки в таких остовах путем сварки металлической арматуры.

В рамно-связевых каркасах ЖБ-рамы воспринимают только вертикальные нагрузки. Горизонтальные в таких конструкциях приходятся на перекрытия. Последние, в свою очередь, передают нагрузки на лестничные пролеты. Также в данном случае задействованными бывают поперечные и торцевые стены.

В шарнирно-связевых каркасах нагрузки распределяются так же, как и в рамно-связевых. Единственное, крепления между элементами в данном случае используются не жесткие, а шарнирные.

Виды железобетонных конструкций

Существуют разные виды плит перекрытия и размеры. Поэтому строитель может выбрать для себя такой вид, который ему подойдет для конструкции. Как правило, их различия состоят в методике производства, а также целях применения.

Монолитные – считается самым прочным материалом, состоящим из бетона и арматуры. Железобетонные конструкции такого типа позволяют достигать монолитности здания, большой скорости строительства, большой срок эксплуатации с минимальными расходами. С таким материалом нельзя работать при показателе температуры ниже нуля. К минусам еще можно отнести вероятность усадки бетона и возникновения трещин.

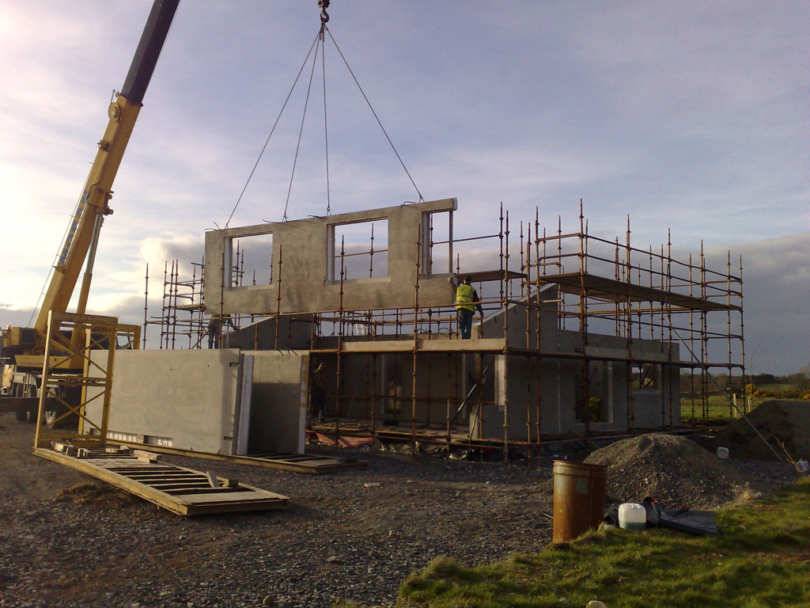

Сборные жби – также являются готовыми элементами для сборки здания по подготовленному плану. Этот вид можно монтировать независимо от того, какая температура на улице, в отличие от предыдущего. Необходимо помнить, что для распределения всех элементов необходимо использовать спецтехнику, потому что они обладают большим весом.

Железобетонные плиты – применяются для строительства помещений. Это могут быть жилые дома, коммерческие здания и другие постройки похожего типа. Такие плиты изготавливаются на заводе уже с готовыми проемами для окон и дверей. Плиты для потолков, конечно, являются сплошными. Во время транспортировки нужно выполнять определенные правила, чтобы элементы не были повреждены. Каждый из них необходимо устанавливать вертикально под углом 10 градусов, укладывая между ними специальные подкладки.

Фермы – представлены плоскими конструкциями с решетками. Их устанавливают в качестве перекрытий в зданиях промышленного, культурного и производственного назначения. Их положительными чертами являются высокая прочность, жесткость, стойкость к огню и морозу. Устанавливаются такие конструкции исключительно с расчетами надежной несущей способности.

Балки и ригели. Как правило, это длинные элементы с квадратным сечением.  Ригели используют для того, чтобы распределить нагрузку стропил по балкам. Можно сказать, что это опора, к которой крепятся остальные несущие детали. Балки используют реже для того, чтобы покрытий или перекрыть определенную часть объекта.

Сваи – применяются для фундамента при наличии неустойчивой почвы. Такие конструкции известны своей высокой стойкостью к морозу, воде, коррозии и химическим веществам. Сваи могут поставляться на строительную площадку уже готовыми с учетом нужной прочности, несущей способности и других характеристик, но также их можно залить непосредственно на месте.

Стойки – их можно увидеть вдоль трассы в качестве опор для светильников, а также для проведения электросетей. Внутри них находится каркас из арматуры, который держит бетонную стойку. Несмотря на свою простоту, существует несколько различных видов стоек для разного применения.

Колонны – выполняют роль опор для каркаса здания. Их устанавливают для того, чтобы закрепить арки, ригели, балки. Выполняются эти элементы из марки бетона минимум М200/М300. Арматура производится также из специальных составляющих. Колонны устанавливают при строительстве жилых, промышленных комплексов, чтобы распределить нагрузку от перекрытий. Они выполнены таким образом, чтобы выдерживать сейсмическое влияние, не портиться от влажности, перепада температур и влияния веса элементов, находящихся сверху.

Объемные блоки – своего рода готовые помещения. Блоки имеют тонкие стенки и специальные проемы для дверей и окон. Такие конструкции позволяют свести к минимуму выполнение работ на строительной площадке, при этом повысив качество постройки

Важно учитывать, что при использовании готовых блоков, разнообразия архитектурных планов будет на низком уровне. Вопрос с транспортировкой также может вызвать трудности

Объемные блоки чаще всего используют для строительства пансионатов, гостиниц, домов, внутри которых одинаковая планировка.

Санитарно-технические кабины (стк)  — готовые объемные блоки, которые планируется использовать в качестве санузела. Кабины выполняют из высококачественного бетона, арматуры и проволоки. В раствор могут быть добавлены специальные химические вещества, которые повышают стойкость к огню, морозу и влаге.

Сборно-монолитные ЖБИ – своего рода конструктор, который изготовил завод, а собрать его нужно на строительной площадке. Такое решение помогает достичь высокой скорости строительства, качества и экономии денег.

Основные виды жби

Сборка

Сборный вид — это готовые изделия, производимые на специализированных предприятиях с необходимыми для этого устройствами. Это делается для повышения эффективности и уменьшения себестоимости изделия. В настоящее время очень популярны потому, что это способствует  максимальному механизированию строительства. Сборные железобетонные конструкции являются универсальными, их можно использовать для строительства в любых погодных условиях.

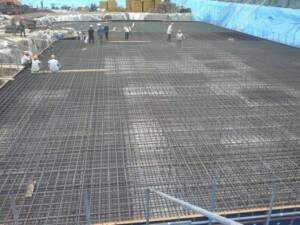

Монолит

Монолитные жби. Этот вид изготавливается непосредственно в процессе строительства, т. е. происходит укладка бетона в форму (опалубка). Здесь застройщиком самостоятельно определяется  количество использованных материалов, зависящих от того, какой уровень сложности объекта и какого его назначение. Данный вид отличается пространственной целостностью, что способствует  маленькому расходу.

Монолитная конструкция используются при строительстве объектов с разными опалубками. Эти  конструкции предусматривают использование больших арматур в блоках и армированных каркасов. Их применение способствует налаживанию механизированной подачи и укладке бетона. Такие  сооружения, как бассейн, фундамент, конструкции, подвергающиеся большой динамической  нагрузке, создаются только с помощью монолитных жби. Этот вид с экономической стороны  выгоден.

Недостатками таких конструкций являются трудоемкость изготовления опалубки, возможность  производить работы только в теплую погоду и зависимость от скорости затвердевания смеси.

Комбинированный тип

Сборно-монолитные также укладываются непосредственно при строительстве.  Здесь детали могут соединяться между собой с помощью бетона, а также и свариванием металлических частей.  Важным моментом при применении данных технологий является  взаимодействие связующих  частей. Для повышения качества допускаются различные формы и габариты этих элементов.

• Плиты перекрытия используют  в строительстве при устройстве  потолков, стен или  перегородок. Представлены прямоугольной плитой с проёмами для дверей и окон. В потолочных  плитах проемов нет. Плита это плоское изделие, в котором значение длины и ширины больше  показателя толщины.
• Фермы используются как перекрытия при строительстве очень больших инженерных сооружений.  Выполнены в виде плоского прямоугольника, имеющего решетки.
• Балка и ригель это несущие элементы боковых, верхних и центральных мест строящегося  здания. Балка это линейный элемент. Подразделяются на односкатные, двускатные и с прямым  углом.
• Стойки используют под осветительные и электрические линии, выполняющие функцию  обеспечения безопасного расстояния электрических проводов. Бывают концевыми, угловыми,  анкерными, промежуточными. Также стойка бывает одноцепной и многоцепной.
• Сваи используют для строительства объектов различного характера на слабых несущих почвах Не подвергаются коррозийным образованиям и действию химических веществ. Им не страшна влажность и мерзлая почва. Благодаря сваям основание здания является устойчивым и прочным.
• Колонны используются в промышленных объектах, там где перекрытия подвергаются  большим нагрузкам от оборудования. Для этого выполняется основа из нескольких перекрывающих элементов и колонн.
• Объемные блоки тоже используют в промышленности. Имеются также  тонкостенные элементы для объектов жилого и общественного назначения, представленные,  имеющими дополнительное заполнение тепло- и звукоизоляционным материалом.

Характеристики железобетонных конструкций

Завод железобетонных изделий изготавливает, как готовые монолитные конструкции, сборно-монолитные, так и железобетон сборного характера. Чтобы изделия получились качественными, применяют в составе стальную арматуру и бетон с высоким показателем прочности. Различные виды железобетонных конструкций могут использоваться при температуре от 70 градусов ниже нуля до 50 градусов выше нуля.

При выборе изделия необходимо учитывать сферу, в которой оно будет применяться. Это влияет на то, каким характеристикам должна соответствовать конструкция.

Вот некоторые сферы, в которых данный материал может быть применим:

• На территории промышленных объектов – строительство ангаров, складов, цехов и помещений производства.
• Для строительства жилых домов – в качестве стен, фундамента и другого.
• Особые сооружения – аэродромы, конструкции морского назначения, бункера и прочее.

Говоря о положительных сторонах использования этих элементов важно обратить внимание на их огне- и морозостойкость, а также способность оставаться целыми при относительной сейсмической активности. Со временем такая прочность только повышается с учетом того, что использовать конструкцию из этого материала можно, как минимум на протяжении 50 лет. Для того, чтобы из деталей собрать нужную форму, необходимо иметь базу знаний и спецтехнику

Особых умений здесь не требуется. Большим плюсом является также то, что несмотря на наличие такого большого списка положительных моментов, цена на этот материал остается оптимальной

Для того, чтобы из деталей собрать нужную форму, необходимо иметь базу знаний и спецтехнику. Особых умений здесь не требуется. Большим плюсом является также то, что несмотря на наличие такого большого списка положительных моментов, цена на этот материал остается оптимальной.

Конечно, у железобетона есть свои минусы. Например, одним из них является служит большая масса. Он не способен обеспечить тепло внутри помещения. Из-за этого возникает потребность в организации дополнительных средств теплоизоляции.

При планировке стоит проводить скрупулезные расчеты, иначе лишняя плита может стать виновницей разрушения.

Производство железобетонных изделий включает различные методики, которые влияют на их качество

Важно знать, что почти главную роль играет наполнитель для бетона и вяжущий элемент. Если они будут низкого качества, то и изделия не прослужат долго

Помимо состава важным моментом служит уровень плотности и пористости. Бетонный монолит будет прочным в том случае, если количество пор сведено к минимуму, а плотность к максимуму. Хотя бетонные конструкции не способны выдерживать сопротивление на растяжение, благодаря определенному сочетанию с металлом, этот материал имеет впечатляющие показатели.

Что такое железобетон

Железобетон это такие комплексные конструкции, образованные из бетона и стальных стержней, работающих совместно, называются железобетонными, а стальные стержни — их арматурой.

В состав стальной арматуры балки, кроме продольных стержней, расположенных в растянутой зоне и воспринимающих нормальные растягивающие усилия, входят поперечные вертикальные стержни, работающие на главные растягивающие напряжения (ближе к опорам), и монтажные стержни. Все стержни в местах пересечений соединяются контактной точечной сваркой, образуя сварной арматурный каркас.

Необходимая площадь сечения продольных и поперечных стержней арматуры определяется расчетом, а способ их объединения в сварные каркасы и количество таких каркасов в сечении балки — удобствами сварки и установки каркасов, удобствами укладки бетонной смеси и другими условиями.

Принципиально важным условием совместной работы арматуры с бетоном в железобетонных конструкциях является их сцепление, которое обеспечивается:

• в арматуре периодического профиля — выступами на поверхности стержней,
• в сварной арматуре — за счет сварных пересечений, в каждом из которых стержень одного направления служит анкером для стержня другого направления, и, кроме того,
• во всех случаях за счет обжатия стержней арматуры бетоном при усадке.

Монолитный и сборный железобетон

При своем зарождении в промышленном строительстве железобетон применялся только в виде монолитных конструкций, т. е. таких, которые полностью возводятся на том месте и в том положении, как это предусмотрено проектом здания или сооружения.

Процесс возведения монолитных конструкций:

• а) заготовка и установка лесов и укрепляемых на них форм, предназначенных для заливки в них бетонной смеси; такие формы, называемые опалубкой, обычно делают из досок;
• б) заготовка и установка арматурных каркасов;
• в) приготовление и укладка в опалубку бетонной смеси;
• г) уход за бетоном в процессе его твердения, имеющий целью обеспечить нормальный температурно-влажностный режим твердения бетона;
• д) распалубка, т. е. освобождение отвердевшего бетона от форм после достижения им необходимой прочности.

Большое число отдельных операций, выполнение которых возможно только в последовательном порядке, делает процесс возведения монолитных конструкций весьма длительным, сдерживающим общие темпы строительства, а в зимнее время — требующим дополнительных затрат для обеспечения нормальных условий твердения бетона.

Однако и до настоящего времени некоторые железобетонные промышленные сооружения, например, отличающиеся большой высотой при ограниченных размерах в плане (дымовые трубы, угольные башни коксохимических заводов, силосы для хранения сыпучих материалов, башенные копры каменноугольных шахт), строят монолитными — с применением подвижной (скользящей) или переставной опалубки.

В первом случае пояс опалубки высотой 1 —1,5 м без разборки, медленно (периодически) поднимается вверх, при этом все нагрузки (кроме веса бетона) посредством выступающих вверх стальных стержней передаются на нижнюю, ранее, забетонированную часть самого сооружения.

Во втором случае пояс опалубки периодически разбирается и в строго организованном порядке собирается на новом, выше расположенном уровне, при этом все нагрузки (кроме веса бетона) передаются на специальную решетчатую башню.

Сборный железобетон это, в отличие от монолитного, такой бетон, в котором отдельные элементы (колонны, балки, плиты и др.) изготовляются вне места их будущего существования, чаще всего — на заводе. При этом железобетонные элементы называются сборными независимо от того, изготовляются они целиком или из отдельных частей.

Таким образом, например, фундамент под колонну, забетонированный на месте, называется монолитным, а такой же точно фундамент, целиком изготовленный в стороне и потом установленный на место краном, называется сборным, хотя он сам по себе и представляет единый цельный монолит.

Отдельные элементы сборного железобетона соединяют между собой двумя основными способами:

а) из соединяемых сборных элементов выпускают арматуру и стык на монтаже заливают бетонной смесью, после отвердения бетона в стыке конструкция приобретает свойства монолитной;

б) при изготовлении сборных элементов в них предусматривают закладные стальные детали, выступающие на поверхность элемента, но надежно закрепленные в бетоне приваренными к ним анкерами. Соединение сборных элементов достигается в этом случае сваркой закладных деталей. Такие стыки тоже заливают бетоном, однако в основном для защиты от коррозии.

Существуют также сборно-монолитные железобетонные конструкции. Часть сборно-монолитного элемента (например, нижняя часть балки) изготовляется как сборная, а остальной объем бетонируется на месте.

Решения покрытий многопролетных зданий

В однопролётных зданиях обычной ширины (с пролетом до 24—30 м) достаточное естественное освещение и естественное проветривание (аэрация) обеспечиваются устройством окон с открывающимися створками в наружных продольных стенах.

Удаление дождевых и талых вод с покрытия также не представляет трудностей.

В многопролетных зданиях значительной ширины (измеряемой иногда сотнями метров) решение всех этих вопросов значительно усложняется. До последнего времени обычным решением для таких зданий было многоскатное покрытие с продольными фонарями. В здании с таким покрытием фонари с остекленными открывающимися створками обеспечивают естественное освещение и аэрацию средних пролетов, а дождевые и талые воды удаляются с покрытия посредством внутренних водостоков в канализацию.

Схемы покрытий многопролетных зданий

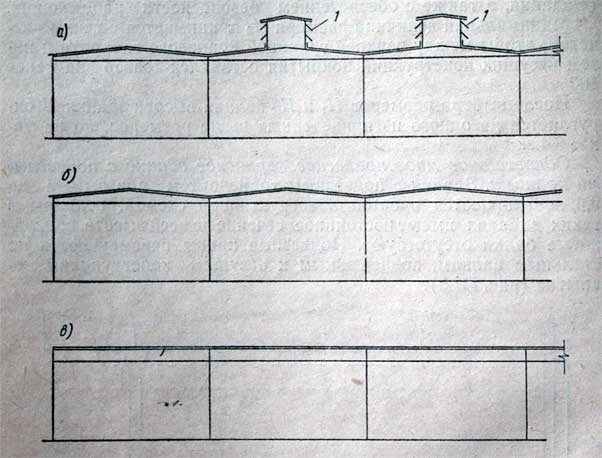

а – многоскатное покрытие с фонарями, б – то же, без фонарей, в – плоское покрытие без фонарей, 1 – открывающие створки

Однако освещенность рабочих мест в таких зданиях, вследствие загрязнения стекол в фонарях, сильно снижается, а зимой —- и за счет занесения их снегом, кроме того, громоздкие надстройки фонарей существенно повышают стоимость здания.

Поэтому в последние годы начали применять покрытия без фонарей.

В бесфонарных зданиях применяется искусственное освещение лампами дневного света, вентиляцию также делают искусственную.

Водоотвод решается двумя способами:

• а) покрытие делают многоскатное с такими же внутренними водостоками, как в зданиях с фонарями;
• б) покрытие делают плоское (без уклонов), также с внутренними водостоками или вовсе без водостоков — в расчете на испарение дождевых и талых вод.

В местностях с жарким климатом предусматривается поддержание на плоской кровле слоя воды, защищающего рабочие помещения от перегрева солнечными лучами.

Плоские покрытия без фонарей и с несущими конструкциями, не имеющими уклонов, наиболее просты по конструкции, однако необходимость обеспечения более высокой надежности кровли снижает экономический эффект, достигаемый за счет упрощения конструкций.

В целом с учетом первоначальных затрат и затрат на эксплуатацию (расход электроэнергии на освещение и искусственную вентиляцию) здания с фонарями и без фонарей отличаются по стоимости незначительно и поэтому бесфонарные здания, безусловно, целесообразны только для производств, в которых определенная температура и влажность внутреннего воздуха имеют решающее значение для качества выпускаемой продукции (производства искусственных волокон, высокоточного приборостроения и т. д.). Такие здания проектируют с кондиционированием воздуха, в них и наружные стены целесообразно делать без окон.

Покрытия промышленных зданий делают, как правило, бесчердачными.

Ограждающие конструкции покрытия располагаются поверх несущих, а несущие конструкции открыто выступают внутрь здания. При этом высотой помещений считается размер от пола до низа несущих конструкций. Однако отдельные виды стационарного оборудования могут быть смонтированы между несущими конструкциями с использованием их высоты.

При достаточно большой высоте несущих конструкций пространство в пределах их высоты (так называемое межферменное пространство) используется для размещения различных вспомогательных помещений (бытовых, конторских и т. д.), а также для размещения громоздких коммуникаций, например крупных вентиляционных коробов. В некоторых случаях при большом насыщении межферменного пространства коммуникациями и при необходимости их систематического обслуживания межферменное пространство ограждают снизу легким подвесным потолком, образуя технический чердак.

Таким образом, рекомендуется проектировать одноэтажные промышленные здания прямоугольными в плане, с одинаковыми пролетами, без перепадов высот во избежание снеговых мешков. Вопрос о выборе материала несущего каркаса должен решаться на основе технико – экономического анализа. Основной материал для одноэтажных зданий – сборный железобетон. Из него возводят здания для 85% производственных площадей, тогда как из металла – лишь для 12%, а из других материалов – для 3%. Стальные несущие конструкции рекомендуют применять при больших пролетах и высотах здания,  в зданиях с тяжелым крановым оборудованием, при необходимости установки мостовых кранов в двух ярусах, при строительстве в отдаленных районах.

Видео строительства одноэтажного промышленного здания с фонарями

Конструктивные схемы зданий — Строительство зданий

Конструктивные схемы зданий

Основными несущими элементами зданий являются фундаменты, стены, отдельные опоры, элементы перекрытий и покрытий, составляющие несущий остов здания. Совокупность элементе несущего остова должна обеспечивать восприятие всех нагрузок, воздействующих на здание, и передачу их на основание, а также пространственную неизменяемость (жесткость) и устойчивость зданий.

По конструктивной схеме несущего остова здания подразделяются на бескаркасные, каркасные и с неполным каркасом. В бескаркасных зданиях основными вертикальными несущими элементами являются стены, в каркасных — отдельные опоры (колонны, столбы), в зданиях с неполным каркасом — и стены и отдельные опоры.

Бескаркасные здания получили широкое распространение в гражданском .одноэтажном, малоэтажном и многоэтажном строительстве. Имеются примеры возведения бескаркасных жилых зданий высотой в 25 этажей. Бескаркасные здания встречаются также в одноэтажном и малоэтажном промышленном строительстве.

Несущий остов таких зданий, состоящий из несущих стен и перекрытий, представляет собой как бы коробку, пространственная жесткость которой создается совместной работой стен и дисков перекрытий.

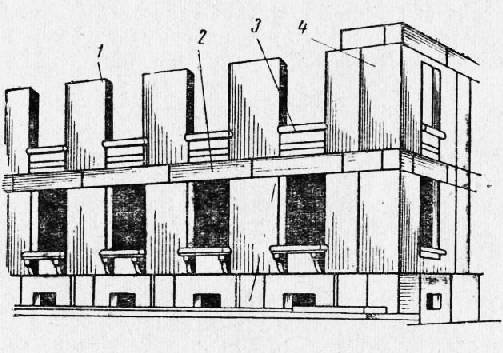

Рис. 1. Конструктивные схемы бескаркасных зданий: а — с продольными несущими стенами, б — с поперечными несущими стенами, в — с поперечными и продольными несущими стенами

Бескаркасные здания могут возводиться с продольными несущими стенами. Поперечные стены в таких зданиях устраивают только в лестничных клетках, а также в промежутках между ними для придания большей устойчивости продольным стенам и, в тех местах, где должны; проходить дымовые и вентиляционные каналы. Ширина гражданских зданий обычно не превышает целесообразные величины пролетов констструкций перекрытий. В таких зданиях, помимо наружных несущих продольных стен, приходится возводить внутренние несущие продольные, стены.

Гражданские бескаркасные здания часто возводят и с поперечными несущими стенами. В таких зданиях продольные наружные стены являются самонесущими. При возведении таких зданий из сборных железобетонных конструкций (панельных) поперечные несущие стены выполняются из железобетонных панелей, а ограждающие наружные стены — из легких панелей.

Возводятся также бескаркасные здания, где несущими являются как поперечные, так и продольные стены. В таких зданиях панели перекрытий размером на комнату опираются всеми четырьмя сторонами на поперечные и продольные стены.

Здания с неполным каркасом вместо внутренних продольных и внутренних поперечных стен, на которые должны опираться конструкции перекрытий, имеют отдельные опоры в виде столбов или колонн. На колонны в продольном или поперечном направлении укладывают прогоны, служащие опорами для плит перекрытий.

Каркасными в большинстве случаев строят одноэтажные, малоэтажные и многоэтажные промышленные здания, а также многоэтажные гражданские здания. Ряд малоэтажных гражданских зданий возводят также в каркасных конструкциях.

Рис. 2. Конструктивные схемы зданий с неполным каркасом: а — с продольными прогонами, б — с поперечными прогонами; 1 — прогон, 2 — колонна

Несущий остов таких зданий состоит из колонн и горизонтальных ригелей, выполняемых в виде балок или ферм. Колонны и жестко или шарнирно скрепленные с ними ригели образуют рамы. В многоэтажных зданиях ригели иногда располагают в продольном направлении. При применении в многоэтажных зданиях безбалочных перекрытий ригелем рамы является безбалочная плита, жестко связанная с капителями колонн.

Рис. 3. Конструктивные схемы каркасных здачий: а — с самонесущими стенами, б — с несущими навесными стенами

Наружные стены каркасных зданий, выполняющие ограждающие функции, являются самонесущими или ненесущими, навесными. Самонесущие стены в этом случае опираются на фундаменты или фундаментные балки, ненесущие стены в каждом этаже — на бортовые балки или ригели рам (при продольном расположении ригелей), а навесные стены навешиваются на наружные колонны каркаса.

Читать далее:Конструкции лестницОбщие сведения о лестницах и лифтахВорота производственных и складских зданийДвери гражданских и промышленных зданийОкна гражданских и промышленных зданийЗаполнение оконных, дверных и воротных проемовПерегородки из мелкоштучных материаловПерегородки щитовые и каркасныеОбщие сведения о перегородкахКровли из штучных материалов
