Как установить ЖБ лоток для сточной воды

Технические характеристики

Производят все железобетонные лотки в соответствии с ГОСТ, поскольку на них возлагаются большие ожидания относительно прочности и долговечности. Для изготовления желобов применяют специальный армированный бетон плотностью от 2400 кг/м3 и цемент марки М 250. В результате готовое изделие имеет такие характеристики:

• высокая прочность к любым механическим воздействиям, как статическим, так и динамическим,
• инертность к температурным перепадам,
• вес, который варьируется в пределах 25-3000 кг,
• высота стенок желоба — 6-160 см,
• водонепроницаемость,
• устойчивость к агрессивным средам.

Виды водоотводных лотков

По способу изготовления лотки бетонные подразделяются на 2 группы:

• изготовленные методом вибролитья. Уплотнение материала обеспечивается вибрацией рабочего стола и заливочной формы;
• изготовленные методом вибропрессования. Материал уплотняется с помощью пресса. Такие желоба не имеют внутри пузырьков воздуха, поэтому возникновение в их структуре трещин маловероятно.

По своему устройству каналы подразделяются на такие виды:

• обычные;
• каналы, имеющие вертикальный водослив.

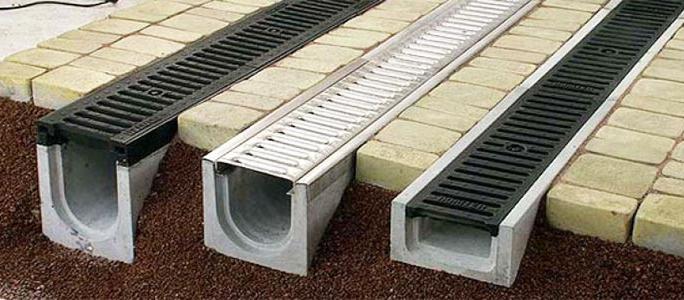

Бетонные каналы могут комплектоваться различными видами решеток:

• чугунные решетки (их поверхность может быть оцинкована);
• стальные решетки. Для их изготовления может использоваться нержавеющая сталь. Также поверхность решетки может оцинковываться;
• пластиковые решетки (из очень прочных видов пластика).

Чугунная решетка для водоотводного лотка ЖБИ

Кроме того, решетки могут быть ячеистыми или щелевыми. Например, лоток водоотводной бетонный с решеткой щелевой чугунной может применяться в местах с наибольшими весовыми нагрузками.

В зависимости от места расположения и поставленных задач бетонные желоба могут использоваться для следующих целей:

• для водоотведения;
• для прокладки кабелей;
• для обустройства теплотрасс.

Также лотки могут иметь внутренний уклон для стока воды или быть без уклона.

Классификация бетонных лотков

Будучи внешне похожими, бетонные водоотводы могут кардинально отличаться по некоторым параметрам, что обуславливает место их применения. В основе выбора ливневки должен лежать здравый смысл и экономическая целесообразность.

Например, мелкосидящий желоб вдоль тротуара будет неуместен на территории аэродрома. И, напротив, во дворе частного дома глупо использовать огромный ливневый лоток из-за его размеров и цены. Приведем классификацию желобов по некоторым позициям.

По классу нагрузки и месту использования:

1. А15 DN 150 (1,5т) — спортплощадки, дорожки садовые/велосипедные, тротуары, террасы;

Стильная решетка украшает тротуар

2. В125 (до 12,5 т) — открытые автостоянки, автомобильные палубы на пароме, цеха, бассейны;
3. С250 (до25 т) — подземные/многоэтажные парковки, автосервисы, жилмассивы, спортивные сооружения, пешеходные улицы;

Параметры установки желобов по классу прочности

4. D400 (до 40 т) — промзоны, автотрассы общего пользования;
5. T600 (до 60 т) — промпредприятия, склады, порты, доки, ж/д вокзалы, подъезды к домам;
6. F900 (до 90 т) — заводы, аэродромы, военные базы, области с оживленным движением транспорта, трассы федерального значения;

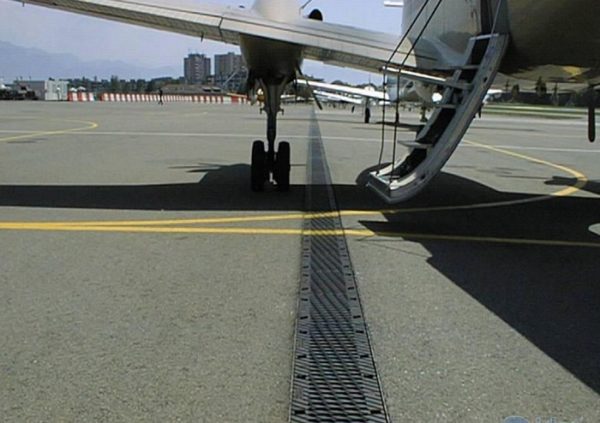

Лотки-тяжеловесы на аэродроме

По конструктивным особенностям:

1. Без уклона;
2. С уклоном 5%;
3. С вертикальным водоотводом;

Лоток с вертикальным сливом

По типоразмерам:

1. Мелкосидящие (глубина 60–100 мм).

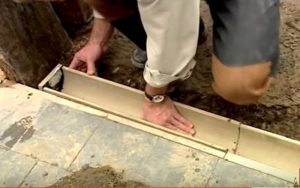

Мелкосидящие лотки сравнительно легкие, их укладывают своими руками

2. Универсальные (255 — 495 мм);
3. Для больших нагрузок (до 650 мм).

По форме:

1. Сточный — прямолинейный желоб;
2. Коробчатый — П-образный желоб с круглым отверстием;
3. Щелевой — пустотелая квадратная балка с продольной щелью для стока воды;

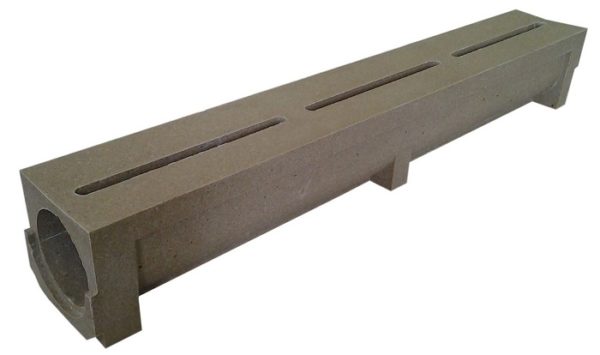

Щелевой желоб

4. Трапециевидные.

По пропускной способности:

1. Прикромочные;

Прикромочный лоток похож на развернутую книгу

2. Гаражные/коттеджные;
3. Телескопические (для склонов, мостов);

Телескопические лотки

4. Ливневые;
5. Канальные (ЛВК).

ЛВК сечением до 300 мм выдерживает огромный напор воды

По включенным добавкам:

1. Стальная проволока (железобетон);
2. Стекловолокно;
3. Полимерные нити (полимербетон).

Минимальный уклон поверхности в сторону желоба ускоряет отведение воды

Полимерные

Лотки, изготовленные из полимеров с минеральными добавками, имеют очень хорошие эксплуатационные характеристики. Полимерные лотки хорошо сопротивляются воздействию агрессивных сред, особенно химических, и выдерживают высокие нагрузки, вплоть до 60 тонн на квадратный метр. Кроме того, материал практически невозможно повредить механически: царапины или сколы на полимерных лотках не возникают. Применять полимерную продукцию можно при температуре от -50 до 120 градусов по Цельсию.

Хорошие показатели обеспечивают полимерным лоткам широкую сферу применения: их можно применять как для отведения воды возле зданий, так и для водоотвода от железных дорог. Один элемент лотковой конструкции весит около 9-14 кг.

Размеры типового лотка из полимера варьируются в следующих пределах:

• длина – 1 м;
• ширина – 0,14 – 0,5 м;
• высота – 0,06 – 0,79 м;
• диаметр – не менее 0,1 м.

Ливневая канализация дома: лотки, колодцы, трубы, монтаж своими руками

Ливневая канализация предназначена для отведения дождевой и талой воды от самого дома, а также гаража, дорожек и площадок с твёрдым покрытием. Какой тип канализации предпочесть, из каких функциональных элементов составить, как самостоятельно спланировать и установить такую систему, мы расскажем в этой статье.

Ливневая канализация нужна для отвода дождевой и талой воды от фундамента дома, хозяйственных построек и двора. Наибольшая площадь водосбора — крыша — должна быть по периметру оснащена желобами и водосточными трубами, из которых вода поступает в ливневую канализацию — систему водоотведения, представляющую собой сеть каналов с элементами функционирования системы.

Монтаж бетонных лотков

Чтобы правильно установить водоотводы бетонные, надо провести несколько простых этапов, включающих в себя:

1. выбор схемы, по которой будут устанавливаться лотки, исходя из дальнейшего покрытия окружающей территории;
2. подготовительные работы;
3. основные работы.

Выбор схемы установки лотков

Чтобы правильно установить лоток водоотводной бетонный с решеткой в определенное покрытие, надо придерживаться следующих разработанных специалистами схем:

1. Установка лотков, предназначенная для асфальта. По этой схеме можно устанавливать бетонные лотки марки С250. При этом ширина примыкающего шва (С) составляет 10 см, а ширина бетонной стяжки под лотком (Н) должна быть не менее 15 см.

Схема монтажа водоотводных лотков в асфальт

2. Установка лотка, предназначенная для бетонного покрытия территории. Такая схема предназначена для бетонных лотков класса С250. При этом параметры С и Н соответствуют значениям, указанным в предыдущей схеме.

Схема монтажа водоотводных лотков в бетонное покрытие грунта

3. Установка лотка, предназначенного для дальнейшего покрытия территории плитами. Указанная схема оптимально подходит для бетонных лотков классов С250 и D400. При этом минимальные параметры бетонной стяжки для С250 составляют 8 см (С) и 10 см (Н), а для класса D400 оба параметра — 10 см.

Схема установки водоотводных лотков в плиту

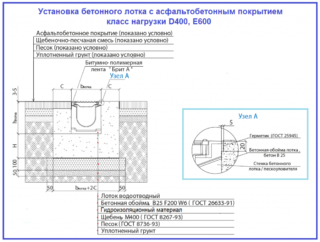

4. Установка особо прочных бетонных лотков в асфальтовое покрытие. При установке прочных конструкций параметр С должен составлять не менее 15 см, а параметр Н не менее 20 см.

Схема установки особо прочных бетонных лотков

Подготовительные работы

Подготовительные работы, предшествующие монтажу водоотводов, заключаются в следующих шагах:

1. разработать проектную документацию, описывающую все основные элементы системы водоотвода и места их расположения;
2. при помощи знаков разметки произвести разбивку трассы на местности, которая полностью соответствует имеющейся документации. Обозначить места установки дополнительного оборудования, например, пескоуловителя, смотрового колодца, впускного клапана и так далее;
3. подготовить необходимое количество лотков и сопутствующих товаров;
4. арендовать подъемную технику, которая будет помогать при установке лотков.

Важно на подготовительном этапе предусмотреть все нюансы установки водоотвода. Это позволит значительно сэкономить время, требующееся на монтаж системы и, как следствие, минимизировать затраты на оплату труда работников и аренду техники

Основные этапы работ по монтажу бетонных водоотводов

Когда все предварительные этапы проведены, можно приступать непосредственно к монтажу лотков. Для этого:

1. В указанных местах выкапываются траншеи. Размер траншеи должен быть больше размеров ливневого лотка. Это позволит провести дополнительные работы по укреплению конструкции.  Имеющийся грунт уплотняется при помощи песка и щебня.

Подготовка траншеи для дальнейшей укладки в нее водоотводных лотков

2. На уплотняющий слой выкладывается сырой бетон, к которому впоследствии крепятся сами лотки.

Крепление лотка к сырому бетону

3. ЖБИ лотки водоотводные, при помощи специальной подъемной техники устанавливаются в центр подготовленной траншеи на сырой бетон, который служит дополнительным сцеплением между землей и изделием и не позволяет последнему смещаться.

Установка водоотводящих лотков

Монтаж водоотводных лотков рекомендуется начинать с мест расположения дополнительных узлов системы водоотведения.

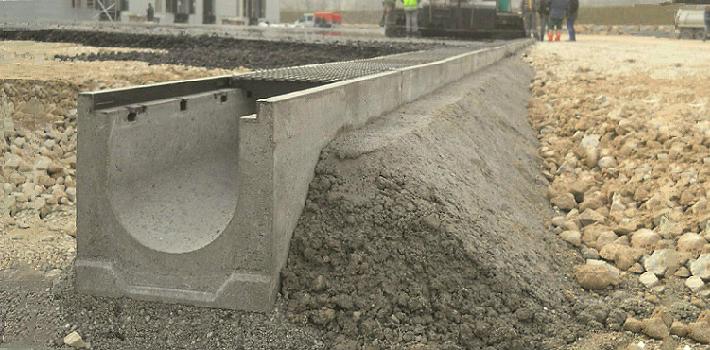

4. С обеих сторон лоток ливневый бетонный укрепляется дополнительными бетонными подушками, располагающимися между самим изделием и окружающей землей.

Боковое укрепление лотков бетоном

5. Между собой лотки крепятся при помощи пазовых соединений, предусмотренных конструкцией изделия. Для дополнительной герметизации стыков можно применять акриловый герметик.
6. Сверху лоток закрывается решеткой, предотвращающей попадания в систему мусора, листвы и прочих составляющих окружающей среды.

После полной проверки работоспособности системы ее можно подключать к канализационной сети.

Чтобы максимально защитить канализацию от возникновения засоров, проводить подключение к ней водоотводящей системы рекомендуется через пескоуловитель.

Таким образом, самостоятельная установка бетонных водоотводных лотков не вызывает трудностей. Следует учесть, что из-за достаточного большого веса монтировать изделия без применения подъемной техники не получится.

Что представляет собой поверхностный водоотвод

Поверхностное водоотведение особенно в сочетании с дренажной системой избавляют улицы, дворы от грязи, луж, предотвращают закисание корневой системы зеленых насаждений. Скрытый декоративными решетками, бетонный водоотводный лоток не бросается в глаза, и «работает» незаметно.

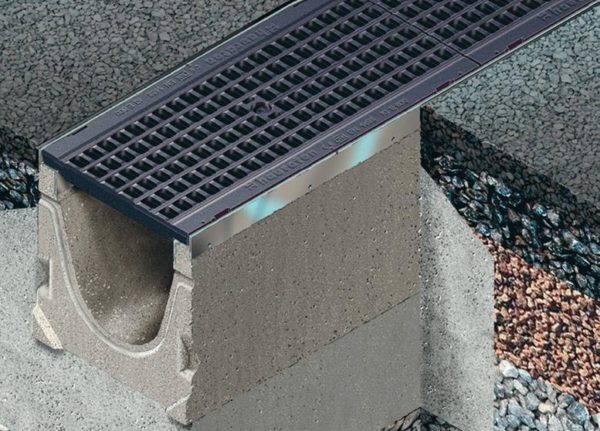

Края лотков усиливаются стальными/чугунными уголками

Линия водоотведения представляет собой вереницу состыкованных друг с другом лотков. Сопутствующими элементами системы являются пескоуловители, водоприемные решетки, вертикальные водосливы, крепеж.

Изготовление методом вибропрессования придает изделию:

1. Монолитность, усиливающую его гидрофобные свойства и механическую прочность.
2. Гладкую внутреннюю поверхность, предотвращающую заиливание.

Крышки на лотки производятся из чугуна с графитовыми добавками, медных сплавов, стали катаной/нержавеющей, армированного бетона, полимербетона. Надежная фиксация решетки достигается с помощью запорного механизма/большого веса изделия.

Бетонный желоб во дворе: за и против

Обустройство водоотведения на дорогах, мостах, объектах народного хозяйства выполняется с помощью специальной техники. Возникает вопрос, имеет ли смысл затевать такую тяжелую долгую работу на собственном дворе?

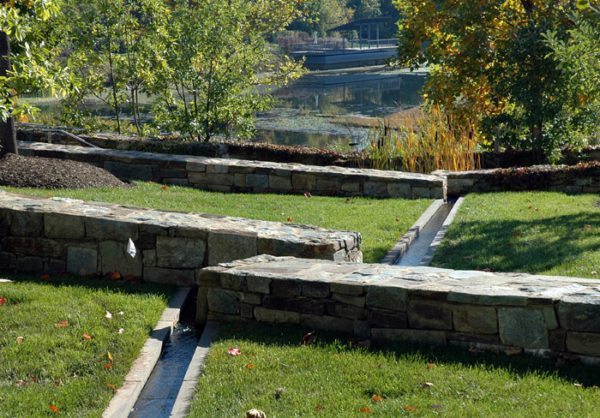

Бетонные арыки придают ландшафту сказочный вид

Достоинства:

1. Ливневый бетонный лоток устойчив к любому напору воды;
2. Нечувствителен к перепадам температуры, разного вида нагрузкам;
3. Материал нейтрален к агрессивной среде;
4. Долговечность и неприхотливость системы;
5. Ремонт асфальта/плитки не требует разборки желоба.

Бетонная ливневка незаменима во дворе

Также бетонный лоток имеет неудобства, которые можно назвать характерными:

1. Предназначен только для линейного водоотвода.

2. Тяжелые лотки потребуют транспорта для привоза, монтажа системы.
3. Трудоемкий монтаж.

Стоимость одного лотка колеблется в среднем от 200 до 900 и выше рублей (цены актуальны на весну 2017 года). Цена на бетонный желоб зависит от нескольких параметров:

1. Размеров лотка;
2. Наличия вертикального водослива;

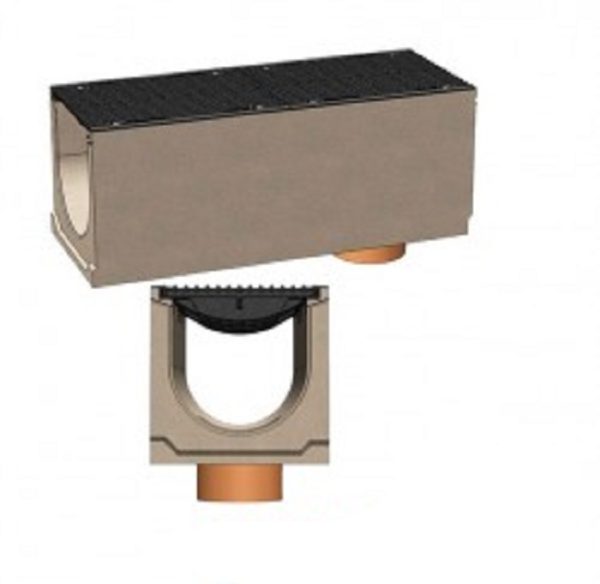

Лоток с вертикальным водосливом

3. Материала решетки;
4. Количества перекупщиков.

Стандарты водоотводных изделий

Бетонные водоотводные изделия должны отвечать существующему европейскому стандарту EN 1433, определяющему их вид, условия эксплуатации, маркировку и предельную нагрузку. Всем изделиям присваивается определенный класс, соответствующий максимальному весу, воздействующему на изделия:

• Класс А15 — максимальный вес 1, 5 т.
• Класс В125 — максимальный вес 12, 5 т.
• Класс С250 — максимальный вес 25 т.
• Класс D400 — максимальный вес 40 т.
• Класс Е600 — максимальный вес 60 т.
• Класс F900 — максимальный вес 90 т.

ЖБИ лотки водоотводные производятся в двух категориях:

1. Стандартная серия — изделия способны выдерживать постоянную нагрузку 1,5-25 тонн. Продукция этой категории используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.
2. Усиленная серия — элементы способны выдерживать нагрузку 40-90 тонн. Это очень прочные лотки, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Что нужно для работы?

Основным компонентом бетонного раствора является цемент, служащий вяжущим веществом. Для изготовления лотка берут материал не ниже марки М400. Также для приготовления бетона подготавливают песок без примесей глины, мелкий щебень (пропорция цемента, песка и щебня – 1:2:4). Для укрепления конструкции потребуются прутки арматуры с сечением 6-8 мм и проволока для связки.

Дополнительный перечень инструментов и материалов:

• емкость для раствора;
• лопаты, ведра;
• мастерок строительный;
• бетономешалка или миксер;
• пиломатериал для опалубки (доски, ДВП, фанера и т. д.), крепежные элементы;
• пленка;
• уголки для усиления опалубки;
• шуруповерт;
• труба пластиковая или металлическая.

Разновидности

            Лотки бетонные для ливневой
канализации принято делить на несколько вариантов конструкции:

• отливы. Неглубокие изделия, в длину не более 1 метра. Используются для отведения дождевой воды от опорных конструкций частных домов;
• П-образные бетонные желоба. Это крупные отливки, способные вмещать экстремальные объемы воды во время затяжных дождей. Используются в городских или поселковых системах водоотведения;
• телескопические конструкции. Эти конструкции используются на склонах или складках рельефа. Они укладываются «ступеньками», позволяющими сточным водам свободно стекать в заданном направлении.

Желоб для ливневой канализации — важный и
наиболее нагруженный элемент. Он принимает стоки, подает их в коллектор или к
точкам сброса. Существующие разновидности
изделий используются в сетях, обладающих своей спецификой и размерами.

Материалом для изготовления не
всегда является бетон. Современные конструкции желобов пластиковые, что дает им массу преимуществ:

• малый вес, прокладка сетей значительно упрощается, не требует подъемной техники;
• пластиковые детали не боятся коррозии, не впитывают воду и легко очищаются;
• максимальное наполнение пластиковых изделий не уступает традиционным деталям, а нередко и превышает их показатели.

Однако, пластиковая ливневая канализация обладает
значительными недостатками. Она плохо переносит понижение температуры и
становится хрупкой. Кроме этого, пластик плохо переносит воздействие
ультрафиолета, что делает нежелательной прокладку на открытых площадках. Из-за
этих особенностей принято использовать пластиковые лотки для прокладки внутренней канализации.
Они встречаются на территории частных домов, небольших участках возле кафе,
магазинов и других площадках малого и среднего размера.

Общие требования по установке водоотводных лотков

Перед монтажом водоотводной системы производится расчет длины трассы и, исходя из полученной цифры, необходимое количество элементов. Инструкция по монтажу гарантирует долговечность и бесперебойную работу канала.

Монтаж ливневки с покрытием из асфальта, бетона, плитки

Главные правила укладки:

1. Толщина бетонного (марка В25) слоя основания и стенок составляет 100 мм;

2. Сбор системы идет от самой низкой точки;
3. Уклон желоба должен быть минимум 10 мм/1 пог. м;
4. Подсоединение к канализации производится через пескоуловитель с помощью трубы d 110/160 мм или через вертикальный водослив;

Подключение желоба к канализации через пескоулавливатель

5. Герметизировать стыки между лотками (герметик 010/на базе MS-полимера, битумная мастика);
6. В местах поворота лотки, крышки распиливаются и соединяются в ус;

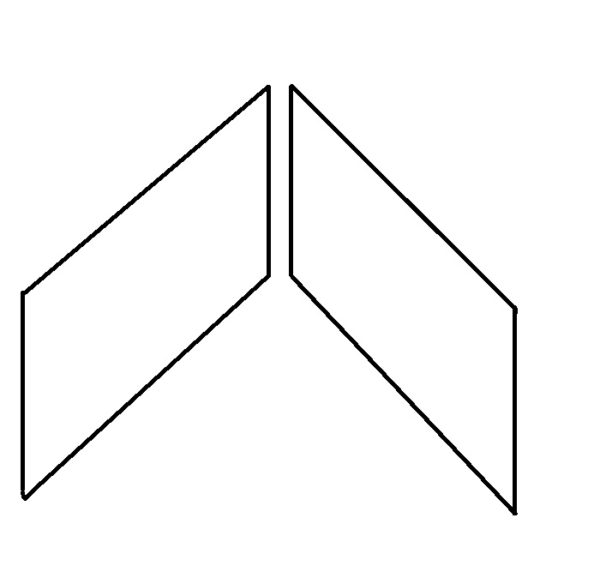

На фото схема соединения в ус.

7. Асфальтирование проводится при установленных решетках, прикрытых полосами ДВП;
8. Температурные швы шириной 15–20 мм вдоль канала и вертикальные с шагом 5 м;
9. Решетка после монтажа должна быть ниже дорожного покрытия на 3–5 мм.

Бетонное основание и стенки тяжелых лотков усиливается арматурными решетками

Как уложить ливневку

В таблице показан монтаж водоотводных бетонных лотков возле террасы, но таким же образом можно оборудовать дорожки, въезд в гараж. Перед прокладкой ливневки проводится подключение к канализации.

Схема монтажа

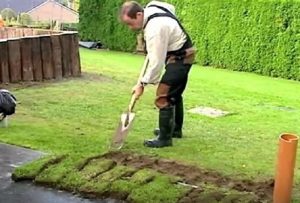

	1. Вырыть канавку вдоль террасы. Ее ширина должна быть шире желоба и превышать его высоту на 100 мм. Это позволит сделать бетонное основание, укрепить стенки.
	2. Приготовить бетон для основания, на котором будут лежать лотки.

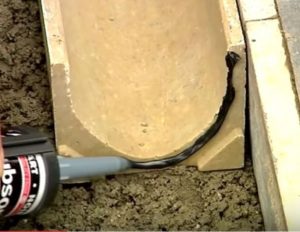

	3. Нанести герметик на торцевую часть лотка.
	4. Приклейте торцевую заглушку, тщательно совмещая ее с краем желоба.
	5. Уложить первый лоток с вертикальным водосливом, совмещая слив с канализационной трубой.
	6. Установить пескоулавливатель в сливное отверстие.
	7. Уложить последующие лотки, скрепляя их герметиком.
	8. Приклеить торцевую заглушку в конце готовой линии.

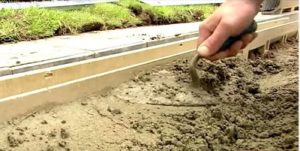

	9. Уложить и утрамбовать бетонную смесь по обеим сторонам собранного желоба.

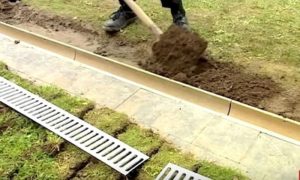

	10. Засыпать землей оголенные участки. Уложить дерн на старое место, можно его слегка полить, притоптать. Если дерн будет выше ливневки на несколько сантиметров, со временем он усядет

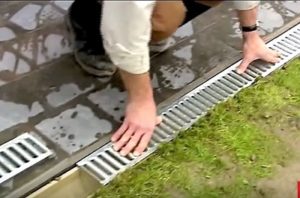

	12. Установить решетки. Несколько дней не ходить возле желоба, пока бетон окончательно не застынет.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта;
2. вид поверхности;
3. уровень подземных вод;
4. схеме расположения различных построек, сооружений, дорожек, клумб;
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Основные преимущества использования ЖБ лотков и блоков

Водоотводные желоба используются сегодня повсеместно, так как подходят для создания и эксплуатации системы любой сложности, объема, на том или ином объекте. С использованием бетонных изделий можно легко и быстро смонтировать всю конструкцию.

• Простой и быстрый монтаж
• Эффективный отвод с участка сточной, грунтовой, дождевой, талой воды в соответствии с установленными стандартами
• Эстетичность и отсутствие необходимости в особом уходе
• Механическая прочность, надежность и долговечность системы
• Стойкость к температурным перепадам, различным внешним негативным воздействиям

Примеры размещения

Водоотводные бетонные водостоки используют в самых разных ситуациях и условиях – монтируют вдоль подъездных путей, в пешеходных зонах, на разного типа спортивных объектах, в местах активного движения транспорта, часто на автомобильных стоянках. Также актуальны такие системы на частных и промышленных объектах, где нужно обеспечить отвод воды и тем самым повысить комфорт и качество эксплуатации.

Там, где есть ограничение по глубине (гаражи, кровли, балконы и др.), используют водоотводные бетонные лотки, выполненные в формате небольших мелких секций.

Современные производители предлагают достаточно большой выбор самых разных вариантов исполнения ЖБИ данного типа, поэтому в процессе проектирования главным этапом становится правильное выполнение расчетов, а уж отыскать элементы для формирования системы нужной конфигурации не составит труда.

Цены, особенности и характеристики

Бетонный лоток водоотводной является базовым элементом водосточной системы. Цена изделия может варьироваться в достаточно ощутимых пределах и зависит от материала изготовления, величины и веса, конструкционных особенностей: лоток может быть сделан из бетона или полимерпесчаной смеси, серого цвета или с добавкой пигментов, с армированием или без, комплектоваться решеткой (из меди, нержавеющей или обычной стали, чугуна).

Где приобрести

Купить желоба бетонные для водостока можно непосредственно на заводе или у компаний, сотрудничающих с производителями. При выборе стоит обращаться только в проверенные фирмы, у которых есть сертификат на качество продукции, все соответствующие лицензии и разрешения.

Качество изделия гарантируется такими условиями: использование в производстве современного высокоточного оборудования и безопасных высококачественных материалов, полное соответствие процесса установленной технологии, соответствие готовых изделий ГОСТам и всем указанным в них параметрам, что определяется при многоступенчатых проверках (как правило, на каждом этапе производства).

Руководство по монтажу водоотводных бетонных лотков

Монтаж водоотводных пластиковых лотков систем поверхностного водоотвода.

1. Подбор лотков по классам нагрузок.

Составные элементы системы дождевой канализации следует выбирать в соответствии с классом нагрузок (табл. №1). Неправильный подбор водоотводных лотков и решёток водоприёмных может привести к выходу из строя элементов поверхностного водоотвода

Таблица 1 – Классы нагрузок и области применения продукции.

Глубину и ширину канализационных лотков и пескоуловителей необходимо подобрать исходя из максимальной Вашей финансовой возможности т.е по принципу если есть куда рыть – лучше брать глубокие лотки глубиной 200-300 мм. Гидравлический расчёт для наших климатических зон (побережье Краснодарского края) не действует. Происходит несколько раз в год выпад аномальных дождевых осадков, с которыми ливневая система не справляется

Особое внимание необходимо при выборе лотков используемых при установке перед воротами подземных гаражей, паркингов, этажей зданий. Необходимо использовать лотки максимальной ширины 260-415 мм с ячеистой чугунной решёткой или сварной оцинкованной решёткой

Ячеистая структура решётки завихряет поток дождевой воды, не давая пройти по наклонной плоскости в помещение.

Где использовать лотки серии NormaPlastik и ProfiPlastik?

Серия желоба водостока NormaPlastik используется на автодорогах II – V категории согласно СНиП 2.05.02–85 «АВТОМОБИЛЬНЫЕ ДОРОГИ». Там где происходит интенсивный переезд и съезд автотранспорта, где каналы воспринимают повышенные динамические нагрузки, вызванные торможением и разворотом автотранспорта (автодорога I категории) необходимо применять лотки серии ProfiPlastik (рис. 1).

Рис. 1 – Участок дороги с переездом линии водоотвода

Особенности монтажа

Укладку железобетонных лотков проводят в такой последовательности:

• Роют траншею нужного размера. Параметры канала должны превышать габариты лотка на 30 см с каждой стороны и высоту. В дальнейшем это пространство будет заливаться бетонной подушкой.
• Почву на дне траншеи тщательно трамбуют и насыпают на неё слой песка толщиной 10-15 см. Его также хорошо уплотняют.
• На подсыпку наливают слой бетонного раствора толщиной 15 см. Ему дают полностью высохнуть.
• На высохшее основание укладывают железобетонные желоба с помощью специальной техники. Их стыкуют между собой, все места соединений обрабатывают битумным герметиком.
• С наружной стороны по бокам лотки заливают бетонным раствором.
• Проводят стыковку водоотводного канала с центральной ливневкой, верх желобов накрывают защитными чугунными или стальными решетками.

Установка бетонных лотков

Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2%.

Основание бетонной обоймы заливается на уплотнительный грунт. После того как основание обоймы наберет 30% от прочности, на него допускается установка бетонных лотков.

Монтаж бетонных лотков рекомендуется начинать с опорных точек трассы, выпуклой торцевой частью, «папой», в сторону предполагаемого направления движения воды. Необходимо произвести герметизацию стыковочных швов эластичным герметиком на основе силан-модифицированых полимеров (МС-Полимер), твердеющих во влажной среде.

Подключение лотков к магистральной системе канализации лучше всего осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого канализационного колодца должен выполняться гладкостенной раструбной трубой.

После установки линий бетонных лотков и других элементов водоотвода важно проверить уровень их установки и подключение пескоуловителей к системе канализации. Уровень водоприемной решетки должен быть на 3-5 мм ниже примыкающего слоя для беспрепятственного попадания поверхностных вод в систему ливневки

Для защиты от всплывания желоба, нарушения его проектного положения и качественного заполнения пространства, заливка пазух ведется послойно, в зависимости от высоты бортика лотка.

При необходимости углового соединения бетонных лотков, два желоба распиливаются алмазным диском на месте монтажа. Угол распила лотков равен половине требуемого.

Виды бетонных лотков

Бетонные лотки изготавливаются методом прессования исходного материала, что придает дополнительную прочность изделию. В некоторых случаях, для придания дополнительной прочности, к бетону добавляются частицы металла. Железобетонные лотки водоотводные имеют более высокую стоимость, чем изделия из обычного бетона. Поэтому они применяются исключительно в тех случаях, где требуется повышенная прочность водоотводящей системы.

Классифицировать лотки для ливневой канализации бетонные можно по классу нагрузки, которую они способны выдерживать:

• Класс С250 применяется на автомобильных дорогах, интенсивность движения по которым характеризуется как малая или средняя, а так же в районе обустройства небольших парковок, предназначенных для стоянки легкового транспорта.
• Класс D400 применяется на автодорогах, имеющих большую проходимость, в районе нахождения автозаправочных комплексов, скопления гаражей и в малых промышленных зонах.

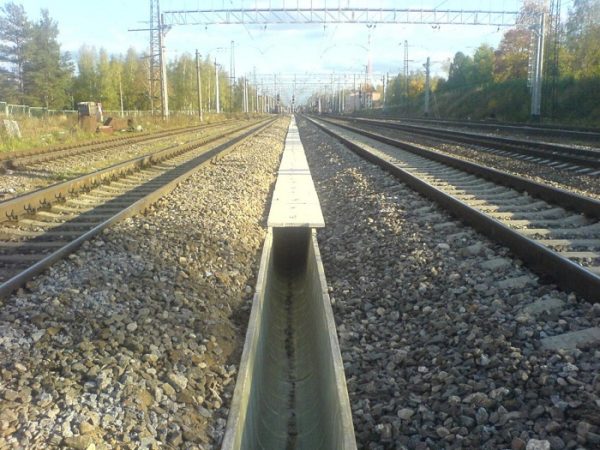

• Класс Е600 предназначен для устройства водоотвода с автомагистралей, больших промышленных предприятий и железных дорог.
• Класс F900 имеет наибольшую прочность и применяется для водоотвода с территории аэропортов, портов и крупных логистических центров.

В бытовом строительстве применяются лотки водоотводные полимербетонные (стоят дешевле бетонных) или бетонные класса С250.

Все бетонные лотки можно разделить и по их параметрам. В настоящее время выпускаются лотки стандартной длины, составляющей 1 м, и различного внутреннего сечения, которое может изменяться от 100 мм до 500 мм.
