Описание и принцип работы автоматического выключателя АП-50

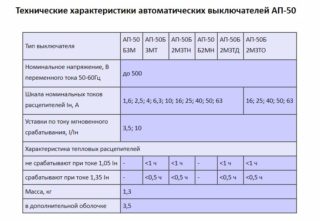

Технические характеристики

В исправном состоянии автомат способен переносить механические воздействия в соответствии с категорией М7, указанной в ГОСТ 17516.1. Защита от влаги у аппарата полностью отсутствует, поэтому при эксплуатации надо тщательно следить за тем, чтобы не допускать ее проникновения на корпус или рабочие узлы. Не стоит ставить прибор в помещении с высокой влажностью воздуха, в очень жарком месте (40 °С и выше), там, где выпадает роса или оседает иней, а также в местах, куда проникают лучи солнца или лучистая энергия приборов отопления.

При комнатной температуре (15-25 °С) характеристики работы теплового расцепителя имеют такой вид:

• с током 1,05 In на протяжении часа срабатывания не возникает;
• контакты открываются за полчаса при токе 1,35 In;
• если на один из полюсов послать нагрузку 6 In, перегрузочный расцепитель проявит активность в течение 2-15 секунд;
• после расцепления включить прибор следующий раз можно по прошествии 2 минут (за это время механизм остывает).

Автоматы заточены под ограниченное число включений и выключений (50 000). Максимальная способность к коммутации для токов до токов до 10 А равна 50000, для 16-25 А – 25000, для больших значений – 20000. Предельный ток, при котором включается аппарат, составляет 10 А.

Класс токоограничения (быстродействие отсечки)

Время-токовые характеристики автоматических выключателей АП-50

В технической документации, поставляемой в комплекте с прибором, данные о скорости срабатывания отсечки не приводятся. Но этот параметр можно определить при практических испытаниях в пусконаладочных организациях. Правильно функционирующий выключатель генерирует отсечку за 0,01-0,015 с. Если время превышает 0,2 с, аппарат считается неисправным. Учитывая значительный ход сердечника, класс токоограничения для этой группы приборов находится в районе единицы. В ситуациях, когда данный параметр играет значительную роль, лучше приобрести автомат другой марки с большим быстродействием.

Характеристика срабатывания

Время-токовые характеристики серии аппаратов АП-50 варьируются в зависимости от показателя силы тока. Для In в 1,6,2,5 и 4 А время срабатывания при небольших цифрах кратности тока (2-4) меньше, чем для больших значений In, а при больших перегрузках – наоборот, несколько дольше. Тепловые расцепители при любых значениях тока срабатывают при перегрузке в 1,5-3 раза, а время реакции варьируется в пределах 70-300 с. Магнитные расцепители на 3,5 In включаются медленнее (до 60 с), а на 10 In – активизируются при восьмикратной и более перегрузке в течение однозначного числа секунд.

Структура условного обозначения

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

обозначение серии

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

количество и обозначение максимальных расцепителей тока: МТ — комбинированный максимальный расцепитель тока (электромагнитный и тепловой); М — электромагнитный максимальный расцепитель тока; Т — тепловой максимальный расцепитель тока. Количество проставляется перед обозначением расцепителя

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

обозначение дополнительного расцепителя: Н — минимальный расцепитель напряжения; Д — независимый расцепитель; О — максимальный расцепитель тока в нулевом проводе; С — расцепитель цепи управления

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

номинальный ток максимальных расцепителей, А

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

уставка по току срабатывания электромагнитных максимальных расцепителей тока , In

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

номинальное напряжение и род тока автоматических выключателей: 400 АС — для трехполюсных автоматических выключателей; 400 АС/220 DC — для двухполюсных автоматических выключателей

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

наименование дополнительного расцепителя, номинальное напряжение и род тока дополнительного расцепителя: НР 110 АС, НР127 АС, НР230 АС/220 DC, НР400 АС — для независимого расцепителя; РМН110 АС, РМН127 АС, РМН230 АС, РМН400 АС — для минимального расцепителя напряжения

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

количество вспомогательных контактов (1П или 2П при их наличии)

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

степень защиты (для выключателей в дополнительной оболочке)

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

обозначение климатического исполнения и категории размещения: У3, У2

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

вид приемки (условия поставки): ОТК – не указывается; Э – экспорт; АЭС – для поставок на АЭС

АП50Б-ХХХХХ-Х-Х-Х-Х-ХП-IP54-Х-Х-КЭАЗ

торговая марка

Устройство двухполюсного автоматического выключателя

Настал черед разборки двухполюсного автомата TEXENERGO С40. Когда-то я думал, что двухполюсный автомат устроен как два однополюсных, но с объединенными ручками управления. Сейчас я покажу, что это не так.

2п автомат TEXENERGO С40. В открытом окошке виден рычаг механизма размыкания

Разборка автомата С40 – высверливаю заклепки

Вскрываем автомат, смотрим, какие отличия от автомата В6:

Разобранный 2п автомат С40, снята правая стенка

Сразу видно, что катушка электромагнитного расцепителя намотана более толстым проводом, и наощупь подпружинена более мощной пружиной. По идее, на ней где-то должна быть выбита надпись “40”, но я не нашёл.

А вот на пластине теплового расцепителя эта надпись есть:

Пластина теплового расцепителя с надписью “40”

Контакты одинаковы что в В6, что в С40. Ведь у них одна базовая модель на 63А.

Подвижный контакт автомата

Какие ещё отличия я заметил? В районе замыкания контактов в версии стоит пластиковая пластина, в версии С40 между этой пластиной и стенкой корпуса дополнительно установлена металлическая пластинка.

Разобранный 2п автомат С40, правая половина

Снимает правую часть автомата, и видим между половинками рычаг “тяни-толкай”:

Конструкция двухполюсного автомата TEXENERGO – толкатель между полюсами

Рычаг сброса выключателя – при помощи него половинки автомата дают друг другу сигнал о выключении

Общий держатель ручек управления тоже нужен, но он работает как подстраховка, и при ручном выключении.

Напоследок – масштаб разборки:

Разобранный двухполюсный автомат TEXENERGO с крепежом

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Отличие защитных характеристик C, B и D автоматических выключателей, области применения автоматов

Содержание текущей статьи:

• ;
• с характеристиками B, C, D:
  • ;
  • ;
  • ;
• информации.

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

Модульные автоматические выключатели применяют:

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

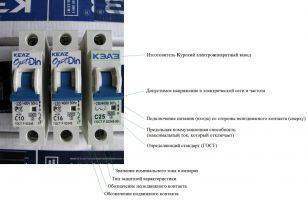

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.   Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.   Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

Тип защитной характеристики	Мгновенное отключение при коротком замыкании из диапазона	Предпочтительное применение автоматического выключателя	Нагрузки
B	(3-5)·In	защита: — длинных кабелей; — сетей с электро-нагревательными приборами (плитой, бойлером); — маломощных сетей: сигнализации; измерения; управления.	резистивные
C	(5-10)·In	защита: — освещения; — розеток; — бытовых электрических приборов.	резистивные, индуктивные с низким пусковым током
D	(10-50)·In	защита: — электрических двигателей (стиральных машин, водяных насосов); — низковольтных трансформаторов; — ламп-разрядников.	индуктивные с высоким пусковым током

Значения изъяты из таблицы 2 на странице 11 стандарта на модульные автоматические выключатели ГОСТ 50345‑99 (ссылка внизу).

где I_n – номинальный ток автоматического выключателя.  Примеры:

1. Автомат на номинальный ток I_n = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·I_n), но мгновенно отключится при коротком замыкании 30 ампер (5·I_n) и выше.
2. Автомат на номинальный ток I_n = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·I_n), но мгновенно отключится при коротком замыкании 160 ампер (10·I_n) и выше.
3. Автомат на номинальный ток I_n = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·I_n), но мгновенно отключится при коротком замыкании 2500 ампер (50·I_n) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.   При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от I_n соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от I_n соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

Выключатели с характеристикой В применяют для протекции:

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

Автоматы с характеристикой С применяют повсеместно: в бытовых и офисных помещениях, на промышленных объектах. С помощью них защищают:

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

Выключатели с характеристикой Д применяют для защиты низковольтных трансформаторов, электрических двигателей или устройств с ними:

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

1. Стандарт на модульные автоматические выключатели ГОСТ 50345-99.
2. Заводской каталог «Курского электроаппаратного завода» на выключатели ВМ63.
3. Заводской каталог компании «ABB» на выключатели S800S.

Знакомьтесь- АП50! Видео

03 Фев 2012 Автоматические выключатели, База знаний электрика, Видео, Новости, Электрика для дома

Еще с детства помню в деревне щелкал этим автоматом у деда, а прошло уже более 30 лет.

Получается целое поколение выросло на этом автомате)))

Чем же так приглянулся автоматический выключатель АП-50, за какие преимущества он получил широкое распространение и продолжает выпускаться и применяться даже сейчас- в век  цифровых и нанотехнологий?

Конечно, однозначного ответа на эти вопросы нет.

Несомненно самый жирный плюс у “апэшки”, как называют этот автомат между собой электрики, заключается в том, что его можно установить без всякого щитка прямо на стену.

Все токоведущие части у него закрыты и находятся внутри корпуса, за крышкой. Что бы достать до клеммы- это надо постараться, если только специально типа гвоздя чем-нибудь не ткнешь…

На этом жирные плюсы и заканчиваются… Остаются небольшие плюсики- термостойкость, возможность регулировки тока срабатывания по перегрузке, в принципе надежен в работе и прост в устройстве и эксплуатации.

Минусы-

высокая цена,

боится влажности- ржавеет все внутри и автомат отказывает, были случаи когда расцепитель до такой степени покрывался ржавчиной, что не отключал автомат даже на несколко КЗ сподрят.

корпус довольно непрочен, сделан из карболита который очень хрупкий- сколько их переломано из-за того что крепили на неровную поверхность и не сосчитать)))

Где только я не встречал применение ап50- на опоре ВЛ(включение уличного светильника);

на фронтоне домов в качестве вводного автомата- некоторые даже сайдингом его там и замуровывают когда дом обшивают- ни разу не горели наверно, а то бы так не делали…

удлиняют с помощью его кабеля на стройках и т.п.

на подстанциях в качестве автомата защиты опертока, цепей сигнализации, блокировки и т.д.

включение электродвигателей- раньше на циркулярках, особенно на самодельных, кроме   апэшки больше ничего и не ставили.

Один из вариантов применения на вводе в дом я уже объяснял в статье “Монтаж щитка”

АП-50 выпускаются двухполюсные и трехполюсные. Основные технические характеристики написаны на крышке автомата.

Это- рабочее напряжение, частота, род тока, номинальный ток и ток уставки электромагнитного расцепителя и т.д.

Друзья-электрики говорили что встречаются защищенные апэшки в корпусе IP54- но я не встречал таких.

Ну а об остальном- смотрите в видео:

И еще несколько фотографий немного с юмором- как используются АП 50.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

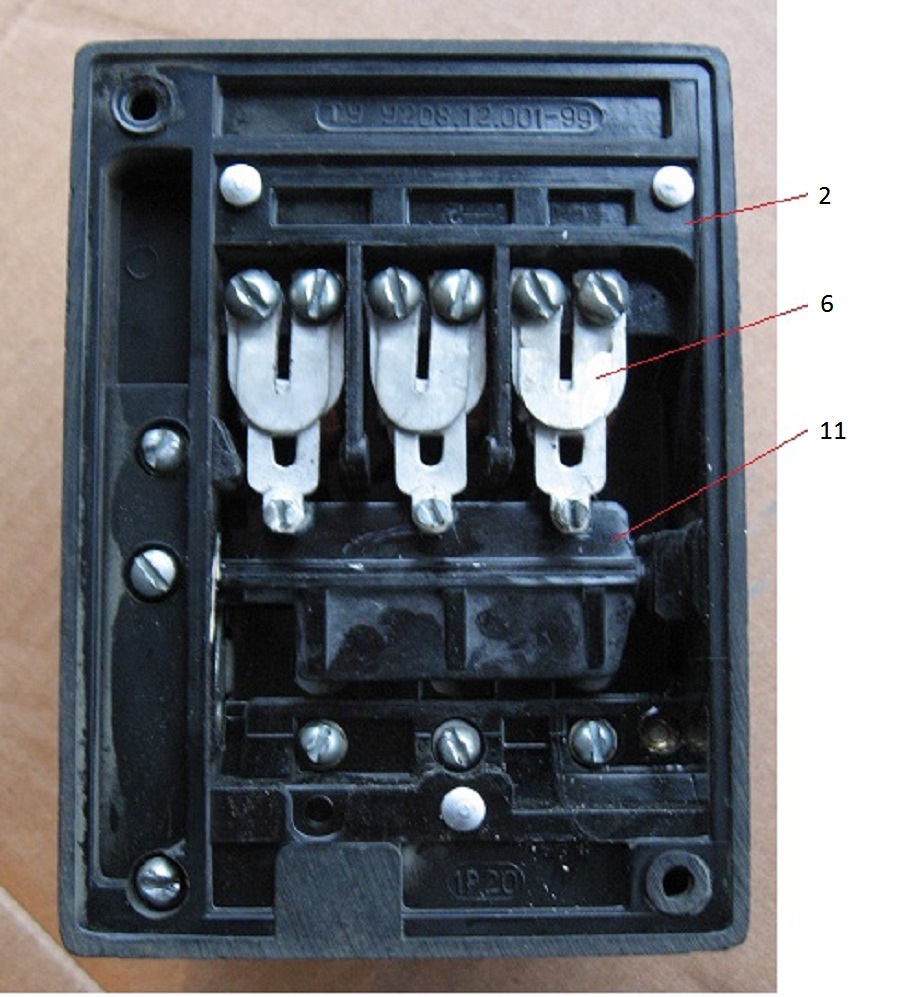

Устройство автомата АП-50

Автомат АП-50 является легендой советской инженерной мысли, вот уже более шестидесяти лет он выпускается промышленностью и не собирается уходить в историю. АП50 выпускаются в двух- и трехполюсном исполнениях. Их предшественниками были похожие автоматы АП-16 и АП-25. Для этого автомата не нужны какие-либо щитки, din-рейки и т.п — он сам себе щиток с одним автоматом. Он крепится двумя винтами на походящее основание, у него имеется защитный кожух и два кнопочных толкателя для включения и отключения. В автомате реализован классический набор, состоящий из электромагнитного и теплового расцепителей, установленных на каждом полюсе. Автомат АП-50 прост и гениален, как автомат Калашникова:

Если посмотреть снизу, то в крышке можно увидеть дугогасительные камеры, а на самом автомате под защитной текстолитовой пластиной есть доступ к пластинам тепловых расцепителей:

Здесь прекрасно всё. Электромагнит с обмоткой, которую при желании можно и перемотать, шток, который рекомендуют слегка смазывать для хорошего скольжения. Дугогасительные камеры можно вынуть, почистить и вставить на место. Практически любой элемент можно снять и заменить. Внутри куча свободного места, куда можно поставить блок-контакты, расцепитель минимального напряжения и т.д. Свобдный корпус обеспечивает хороший теплоотвод. Под кнопками имеется рычажок, изменяющий чувствительность расцепителей в диапазоне 0.7-1In.

Устройство автомата АП-50

Автоматический выключатель АП-50

Продукты данной серии выпускаются с двумя и тремя полюсами. Аппараты из первой группы рассчитаны на постоянный электроток с номинальным показателем напряжения до 220 В и переменный – до 500 В (50-60 Гц). Модели с тремя полюсами работают только с переменным током (параметры такие же, как для двухполюсных приборов). Электрическая начинка автомата помещена в пластмассовый корпус, включающий в себя съемную переднюю панель, дно и основную часть.

Выключатель имеет 4 технологических узла:

• управляющий механизм, основанный на свободном расцеплении, с моментально срабатывающими кнопками включения и выключения;
• камеры, гасящие электрическую дугу (расположены в нижней части устройства);
• расцепители сверхвысоких токов – тепловой (покрыт сверху защитной пластинкой из текстолита) и электромагнитный;
• система контактов, включающая в себя стационарные и подвижные элементы.

Магнитный расцепитель отвечает за сверхбыструю осечку в области токов короткого замыкания, а тепловой включается в перегрузочной зоне, при этом чем больше ток, тем меньше время реагирования. Заводская калибровка расцепителей производится при температуре воздуха 35 °С. Также у устройства есть входы и выходы для монтажа кабелей. Устанавливается оно на вертикальное или горизонтальное основание с помощью пары винтов. Внутри корпуса достаточно места, что позволяет установить дополнительные элементы – например, расцепитель сверхнизкого напряжения (хотя выпускаются модели, в которые он вмонтирован на заводе) или блочные контакты. Под кнопками механизма управления вмонтирован рычаг, регулирующий восприимчивость расцепителей.

Применение беспроводных выключателей

Помогут в этом деле дистанционные выключатели. Они работают путем передачи сигнала по радиоканалу на частоте 315 мГц или 433,92мГц. На частоте 433мГц работает большинство брелков для открывания гаражных ворот, шлагбаумов, сигнализации автомобилей. В принципе можно запрограммировать исполнительный блок устройства на такой брелок и управлять освещением с него.

Фактически вы покупаете уже готовое решение и затраты по монтажу здесь минимальны. Они бывают как одноклавишными, так и двух, трехклавишными.

Сами выключатели можно установить на стену двумя способами:

на двухсторонний скотч, который идет в комплекте, прямо поверх обоев или плитки

на шурупы саморезы в уже существующий подрозетник

Самый главный компонент дистанционного выключателя это силовой радиомодуль. Размером он не больше спичечного коробка.

Благодаря этому, разместить его можно где угодно – в распредкоробках, за колпаком люстры где подключаются провода, за натяжным потолком и т.д.

Еще можно установить его во внутрь старого, вытащив оттуда все «потроха».

Но чаще всего устанавливают именно в колпак люстры, благо места там предостаточно.

К радиомодулю подводится напряжение 220 Вольт и через его контакты и реле передается на светильники.

К одному модулю можно легко привязать несколько выключателей – один, два,три, четыре, без разницы.

Для создания такой схемы на простых проходных переключателях вам придется тянуть кучу лишних проводов, да и еще докупать другой вид – перекидные или перекрестные. Подробнее об этом читайте в статье – ”Проходные выключатели. Схема подключения.”

Еще к устройству можно привязать пульт дистанционного управления, брелок. И тогда для управления освещением в доме не нужно будет даже подходить к выключателям и нажимать на них.

Можете спокойно лежать на кровати, положить брелок на тумбочку и выключать свет не вставая с постели.

Если захотите использовать дистанционный выключатель для подключения уличного освещения, желательно радиомодуль применять как промежуточное звено, через контактор.

Так как мощности уличных светильников в разы больше комнатных лампочек.

Автомат включения насоса

Описанная выше схема полностью закрыла мои потребности. Моя система водообеспечения не предполагает автоматическое включение насоса. Но мне захотелось все же спроектировать схему включения. Классический вариант всем известен, но он предполагает использование двух операционных усилителей и микросхемы логики. Хотелось сделать схему с минимальным числом деталей. И это удалось. Весь функционал реализован за счет правильного подбора резисторов.

Резистор R3

— 200 кОм, маломощный.

Резистор R4

— 100 кОм, маломощный. Этот резистор иногда надо подобрать для надежного включения и отключения схемы.

Резистор R5

— 270 кОм, маломощный.

Резистор R7

— 5 кОм, маломощный.

Остальные радиодетали, как в предыдущей схеме.

Когда стержни не качаются воды, напряжение на неинвертирующем входе положительное. На выходе оно, следовательно, тоже положительное. Насос включен.

Когда два длинных стержня касаются воды, напряжение на неинвертирующем входе продолжает быть положительным. Насос включен.

Когда короткий стержень касаются воды, напряжение на неинвертирующем входе становится отрицательным. Насос выключается. Через резистор R5

напряжение обратной связи передается на неинвертирующий вход.

По мере снижения уровня воды короткий стержень перестает контактировать с водой. Но напряжение на неинвертирующем входе продолжает оставаться отрицательным за счет резистора R5

. Насос включен.

Когда длинные стержни перестают контактировать с водой, напряжение на неинвертирующем входе становится положительным. Насос включается. Процесс повторяется.

Привет!

Устройство, назначение, технические параметры, фотографии автоматического выключателя серии АП50Б, подробный разбор внутренних элементов автомата АП 50

Назначение автоматического выключателя АП50Б

Гальванометр: описание, принцип действия и варианты

Когда в тексте используются названия AP50B или AP 50, имеется в виду один и тот же соединительный блок.

Автоматический выключатель АП50Б предназначен для выполнения следующих функций:

• беспрепятственное прохождение электрического тока через токопроводящие элементы в нормальных условиях эксплуатации;
• ручное управление подачей электрической цепи с помощью кнопок на передней панели (до 30 переключений в час);
• защита электрической сети от перегрузки по току;
• запуск и остановка электродвигателей.

Выключатель двухполюсный АП 50 2МТ применяется в сетях постоянного тока напряжением до 200 В. Выключатель трехполюсный АП 50 3МТ применяется в цепях переменного тока напряжением до 500 В номинальной частотой 50 и 60 Гц.

Технические и эксплуатационные параметры автомата АП 50

Автоматический выключатель AP50B изготавливается на рабочие токи 1,6 А, 2,5 А, 4 А, 6,3 А, 10 А, 16 А, 25 А, 40 А, 50 А и 63 А.

Требуемые версии автомата АР 50 — 2МТ и 3МТ, то есть двухполюсный и трехполюсный агрегат с магнитным (М) и тепловым (Т) расцеплением.

Климатическое исполнение выключателя и категория размещения У3 (УЗ) — эксплуатация в условиях умеренного климата (У) в зданиях с кровлей и естественной вентиляцией (категория 3) по ГОСТ 15150.

Степень защиты от климатических факторов и от контакта с токопроводящими элементами IP20 (без защиты от воды) по ГОСТ 14254.

Уставка электромагнитного расцепителя в зоне короткого замыкания (КЗ) может быть 3,5 и 10 В. Первая заводская настройка (3,5 In) используется в сетях с низким значением тока короткого замыкания (например, в сетях управления или сигнализации). Машины со второй настройкой (10 Inch) чаще всего запрашиваются и устанавливаются повсеместно.

Электромагнитный расцепитель имеет заводскую настройку на автоматическое срабатывание при токе короткого замыкания 10 In (где In — значение номинального тока в амперах).

Тепловой расцепитель устанавливается при комнатной температуре t = +20 °С ± 5 °С следующим образом:

• при токе 1,05 В не работает за час;
• на время, равное 30 мин, контакты размыкаются при токе 1,35 In;
• при нагрузке любого полюса отдельно током 6 В отключение по перегрузке срабатывает через 1,5-15 секунд;
• повторное включение после срабатывания возможно через 2 минуты (время охлаждения).

Выключатель воспринимает (не разрушая) внешние механические воздействия (вибрации, удары) по группе механического исполнения М7 по ГОСТ 17516.1.

Устройство (принцип действия) автоматического выключателя АП50Б

Переключатель AP устроен следующим образом:

• съемная крышка, основание и пластина (основание) из пластика;
• механизм мгновенного действия с кнопками «Включить» и «Отключить»;
• три пары расцепителей в зоне максимального тока (3 электромагнитных + 3 тепловых в каждом полюсе, если машина трехполюсная);
• подвижные (подвижные) и неподвижные (стационарные) контакты в каждом полюсе;
• система гашения электрической дуги;
• контактный вход и выход для монтажа кабелей и проводов с кабельными наконечниками и без них.

Изображение 1	Изображение 2	Изображение 3	Изображение 4
Нумерация на рисунках определяет следующие компоненты: 1 и 2 — крышка и днище переключающего устройства соответственно; 3 и 4 – кнопки «включить» и «выключить»; 5 и 6 — электромагнитный и тепловой расцепители соответственно; 7 и 8 — подвижный (подвижный) и неподвижный (неподвижный) контакт соответственно; 9 и 10 — контактный вывод со стороны источника питания и вывод со стороны нагрузки; 11 — поворотная спусковая планка; 12 — система гашения дуги (решетка из стальных пластин).

Система гашения дуги 12 крепится к крышке 1 выключателя.

Размыкающий механизм гарантирует немедленное размыкание контактной системы (7 и 8) как при нажатии кнопки 4, так и при автоматическом срабатывании. Спусковые крючки 5 и 6 могут вращать спусковой стержень 11, что приводит к мгновенному срабатыванию.

Тепловые и электромагнитные расцепители (5 и 6) включаются в сеть последовательно между подвижным контактом 7 и контактным зажимом 10. Для обеспечения высокой износостойкости подвижный контакт подключается с помощью плетеного проводника из медной проволоки.

В этом разделе вы можете скачать заводской каталог и инструкцию по эксплуатации, посмотреть цены, фотографии.

Независимый расцепитель для автоматических выключателей

Как уже было сказано, это устройство является дополнительным защитным элементом в электрической цепи. С его помощью осуществляется дистанционное включение автоматов или выключателей нагрузки.

Независимый выпуск чаще всего применялся при проектировании вентиляционных систем. Согласно правилам, в случае пожара вентиляция должна отключаться очень быстро. Поэтому к вводному автомату, установленному в распределительном щите, дополнительно подключается независимый расцепитель, управляющий системой вентиляции.

Модульные автоматы устанавливаются в электрощитах, рассчитанных на токи до 100 ампер. В большинстве случаев общий вход защищен выключателем нагрузки. Именно к нему подключается независимый блок расцепления, осуществляющий отключение в аварийных ситуациях. Если входной ток более 100 А, требуется более мощный автоматический выключатель. Также можно подобрать для него наиболее подходящий независимый расцепитель.

С помощью этого устройства можно отключать не только однофазное, но и трехфазное оборудование. Чтобы расцепитель начал работать, вполне достаточно подать на катушку импульс напряжения. Возврат релиза в исходное состояние осуществляется с помощью кнопки «возврат». Нажатие вручную указывает на внешнее отключение, а не на короткое замыкание.

Срабатывание шунтирующих разрядов может происходить по разным причинам. Наиболее распространены следующие:

• Слишком высокие скачки напряжения в сторону увеличения или уменьшения.
• Нарушение установленных параметров, изменение состояния электрического тока.
• Ошибки в работе машин, невозможность выполнять свои функции.

Существуют аналогичные устройства отключения, используемые вместе с автоматическими выключателями. Они выполняют те же функции, но по принципу действия бывают тепловыми и электромагнитными.

Эпилог

Описание и принцип работы соленоидов

И как так получилось, что за столько десятилетий в конструкцию АР-50 не вносились принципиальные изменения? Сменились требования, условия, технологические поколения, уже появились умные устройства, наполненные искусственным интеллектом, а «апешка» осталась в первозданном виде и не сдает своих позиций.

Можно ли правомерно представить, что вместо современного мобильного телефона кто-то продолжит пользоваться телеграфом или коммутатором? Уже есть простая и безобидная лампа накаливания, которая никому не мешает, а на смену ей пришли светодиоды! Соедините свои серверы и компьютеры, томографы и андроиды через самое надежное и безотказное устройство семидесятилетней давности! Или Веллер прав?

Производители автоматических выключателей АП-50

Пьезоэлектрический датчик: описание, ускорение, принцип работы и функции

Из производителей знаю КЕАЗ (Россия, Курск) и Коростенское УПП УТОС (Украина, Коростень, Житомирская область). КЭАЗ производит такие машины, и маркирует их как АП50Б, и очень рьяно следит за тем, чтобы их исключительное право на производство этих машин соблюдалось. Не так давно у них был судебный спор с московской компанией, и они выиграли этот спор, а конкуренты сняли АП 50 с производства. Есть еще Челябинский завод «Электроконтактор», выпускающий автоматы АП50, которые я видел только на фото и только в закрытом виде. Там тоже что-то запатентовано, клавиши не круглые, а прямоугольные, разъемы для подключения снаружи основного корпуса. Может быть в комплекте есть какие-то дополнительные крышки, закрывающие эти разъемы, не знаю. Торговые автоматы Коростень аналогичны КЕАЗ. Говорят, что они тоже фальшивые.

Автоматический выключатель ап50 устройство

Очень важно знать, что самый популярный выключатель смонтирован в корпусе из ударо- и дугостойкой пластмассы, допускающей возможность работы в условиях умеренного, холодного и тропического климата. Корпус выключателей АП-50 состоит из основания 1 и крышки 2

Корпус выключателей АП-50 состоит из основания 1 и крышки 2.

Подключение к автомату происходит через зажимы 3 и 18. Органы управления АП-50 две кнопки — включения (светлого цвета) 15 и отключения (красного цвета) 17.

Что располагается внутри АП-50? Размещена контактная система выключателя, которая состоит из подвижного 11 и неподвижного 5 контактов с контактными накладками 6 и 9. Контактное взаимодействие обеспечивается пружиной 12.

Контактные напайки состоят из специальной серебросодержащей металлокерамической композиции, обеспечивающей высокую дугостойкость и износостойкость контактов.

Чтобы при аварийном режиме не было механического удержания контактов в замкнутом состоянии, в АП-50 присутствует механизм свободного расцепления. Он состоит из системы «ломающихся» рычагов и пружин.

За реакцию на короткие замыкания отвечает электромагнитный расцепитель. Он состоит обмотки 13 и якоря 14, на котором закреплен шток 19.

Как срабатывает автомат АП-50? При аварийных токах, превосходящих ток уставки, электромагнитная сила, которая втягивает якорь в отверстие обмотки, превышает усилие сжатия пружины 16, якорь втягивается в отверстие обмотки и шток, воздействуя на рейку 20 механизма свободного расцепления, проворачивает ее. В итоге выключатель срабатывает, размыкая главные и свободные контакты АП-50.

В виду наличия в механизме автомата электродинамической петли 4, опорные точки дуги, которые образуются между контактами, «уходят» по дугогасительным отводам 7 и 10. В конечном итоге дуга, попадая в камеру, состоящую из пачки стальных пластин 8, затухает.

Биметаллический расцепитель 21, с регулятором, рычаг которого размещен на механизме выключателя нужен для защиты от токов перегрузки.

При помощи регулятора можно снизить уставку во всех полюсах до 70% от ее номинала.

Как установить АП-50?

Место, где планируется разместить АП-50, размещают так, чтобы при монтаже корпус замечательного автоматического выключателя АП-50 был установлен без напряжения, без изгиба.

Агрегат соответствия крепится в вертикальном положении, только так. «Вкл.» сверху. Крепим двумя винтами.

Диаметр провода от 6 до 10 мм 2 , кроме того, бывает переходник для провода диаметром до 25 мм 2 .

Автоматический выключатель АП-50 уже давно посчитан умными людьми для работы без изменения конструкции и последующего ремонта. Никакой ремонт, типа «как починить АП-50» не предусмотрен. Покупайте новый с хорошей ценой. Для защиты от ржавчины поверхности якоря и магнитопровода расцепителя никто смазывать тонким слоем защитного масла не будет. А надо.

При штатных условиях эксплуатации осмотр автоматического выключателя АП-50 производят раз в год.

Аналитические выводы

Таким образом, возраст аппарата подбирается уже к семидесяти годам, а возможно, и более. И теория о его «трофейном» происхождении выглядит все более правдоподобно. Из всех имеющихся упоминаний АП-50, следует, что в начале 50-х годов автомат успешно использовался в народном хозяйстве страны. Сомнительно, что за одну послевоенную пятилетку сумели и автоматический выключатель разработать, и производство наладить. А вот то, что все работы над полученными и вывезенными из Германии образцами выполнялись силами харьковских специалистов по созданию конструкторской документации для производства и эксплуатации оборудования, выглядит реалистично.

И вот уже этот без пяти минут ровесник «Лампочки Ильича» востребован во времена четвертой технологической революции. Голова идет кругом, а душа наполняется восхищением от гениальности изобретенного в прошлом веке выключателя и от таланта конструкторов. Где-то у М. Веллера написано, что все последующие поколения сильно заблуждаются, когда считают своих предшественников более отсталыми и менее развитыми по сравнению с собой. Мир развивается, а значит и мы автоматически с ним становимся умнее. Но вот АП-50 в очередной раз заставляет нас серьезно задуматься на эту тему. И не питать иллюзий! Если посмотреть на конструкцию аппарата по учебной литературе, по имеющимся изделиям того периода, или же по конструкторской документации, то очевидно, что за все последующие годы никаких изменений, кроме внешнего вида, автоматический выключатель не претерпел.

Рубильник отжал — промышленность поднял!
