Что такое байпас
Аналогичный механизм присутствует в большинстве современных электрических приборов, работающих на средней, либо высокой мощности и использующихся с целью сглаживания отклонений значения входного напряжения электроэнергии для однофазной или трёхфазной сети.
Байпас в электрике имеет и другое название – «Транзит». Фактически это практичный и функциональный приём, дополнительно использующийся в устройствах, работающих по стабилизирующему принципу. Ручное включение байпаса осуществляется тумблером, рубильником, кнопкой, реле или иными устройствами аналогичного типа.
Напряжение, подающееся на реле, моментально выполняет переходной цикл режима энергообеспечения всей подключенной электросети непосредственно через потребителя. Проще говоря, в момент его включения, пониженное или повышенное напряжение не выравнивается.

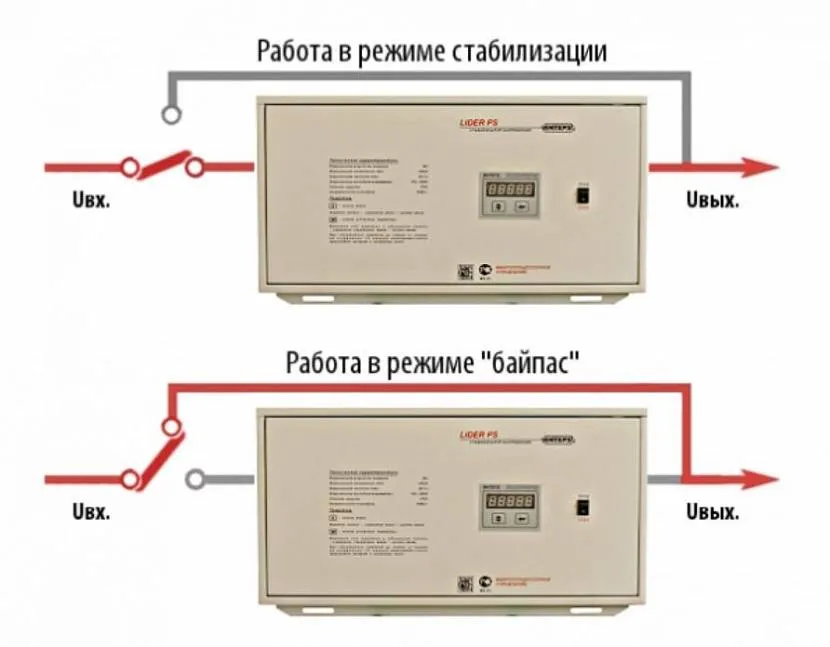

Принцип работы «обходного» питанияИсточник wellvolt.ru
Принципы работы
Байпас в электрике классифицируется по нескольким признакам. В первую очередь это происходит по принципу его работы:
Механический ручной байпас – активируется только после того, как стабилизатор будет отключен от энергопитания. В большинстве случаев выключатели обоих приборов устанавливаются рядом, всем своим видом показывая взаимосвязь. Последующее отключение происходит по аналогичному принципу, но в обратной последовательности. Первым отключается транзит, затем включается стабилизатор.
Преимущество электронного байпаса над ручным заключается в следующих качествах:
- Не требуется постоянный контроль за работой электрооборудования.
- Он способен мгновенно переключаться при изменениях показателей питающего напряжения (как в большую, так и в меньшую сторону).
- Быстро активируется в случае нештатной ситуации или возникновении аварийных режимов.
Сущность байпаса и его назначение
Байпас, вмонтированный в систему водяного отопления – это обходной трубопровод, предназначенный для транспортировки теплоносителя параллельно имеющейся запорной арматуре. Этот элемент системы отопления практически незаменим при осуществлении ремонта, без перекрытия подачи воды. В добавок, байпас дает возможность ускорить процесс наполнения или слива системы отопления. Кроме того, его употребляют для регулировки мощности потока подаваемого теплоносителя.
Байпас для отопления – при меняют во время ремонта
Слово «bypass» имеет англоязычное происхождение и переводится как «обходной» или «обход». Проще говоря, это отрезок трубы, который проходит параллельно главному прибору или ветке и предназначен для временного отведения по ней воды в обход основного механизма. Иногда этот резервный путь может быть снабжен краном. Он бывает с обратным клапаном или без дополнительных устройств вовсе.
Устройство типичного байпаса
Сегодня мы можем говорить о двух основных разновидностях байпаса: автоматическом, то есть снабженном обратным клапаном и ручном, не имеющем никаких дополнительных устройств. Иногда в схему с обратным клапаном включают циркуляционный электрический насос. Он используется по мере необходимости в целях регулировки потока теплоносителя. Работает это следующим образом: включается насос и повышает давление в этом участке системы, в результате чего открывается клапан и направляет поток жидкости в требуемом направлении. При отключении насоса давление падает, что закрывает клапан, перекрывая трубу. Однако такая система способна работать при естественной циркуляции без подключения электроэнергии. Сложность конструкции сильно влияет на надежность этой системы, что со временем может привести к перебоям в ее работе по причине не полного перекрытия трубы из-за засоров. Эта проблема приводит к дисбалансу в температурном режиме помещения. Автоматические байпасы нашли свое применение в системах водяных теплых полов. Они позволяют в контуре поддерживать установленные параметры, не затрачивая на это много времени и энергии.
Автоматический байпас, снабженный обратным клапаном
Бесклапанный байпас дает возможность теплоносители свободно обогнуть радиатор без слива всей системы и перекрытия воды. Если вам понадобилось заменить батарею отопления в квартире многоквартирного дома, то вы никак не потревожите своих соседей, они даже знать об этом не будут. Главной особенностью байпасов является то, что труба у него на одну ступень уже, чем в основной системе. Например, для системы ¾ резьбы подойдет устройство на ½. Это обусловлено физическим законом, ведь вода течет по пути наименьшего сопротивления. То есть пока вы не перекроете краны на радиатор, теплоноситель будет свободно течь по нему, а в момент закрытия крана теплоноситель устремится в байпас в обход отопительного прибора.
Иногда установка байпаса целесообразна и на системах водоснабжения либо водоочистки. Здесь его устанавливают для обеспечения обхода воды вокруг сложных фильтрующих систем. Нужно это для удобства проведения ремонтных или регламентных работ этого оборудования без прекращения водоснабжения.
Ручной бесклапанный байпас
Существуют и так называемые байпасы подмеса. Встретить их можно в отопительных системах и в водопроводах. В системах отопления они позволяют осуществлять тонкую настройку потока теплоносителя, чем регулируют температуру в помещении. Особенно это актуально в системах водяного теплого пола. В случае с водопроводными очистительными системами байпасы подмеса осуществляют регулировку содержания в воде солей, оксидов и других веществ.
Установка на насосе

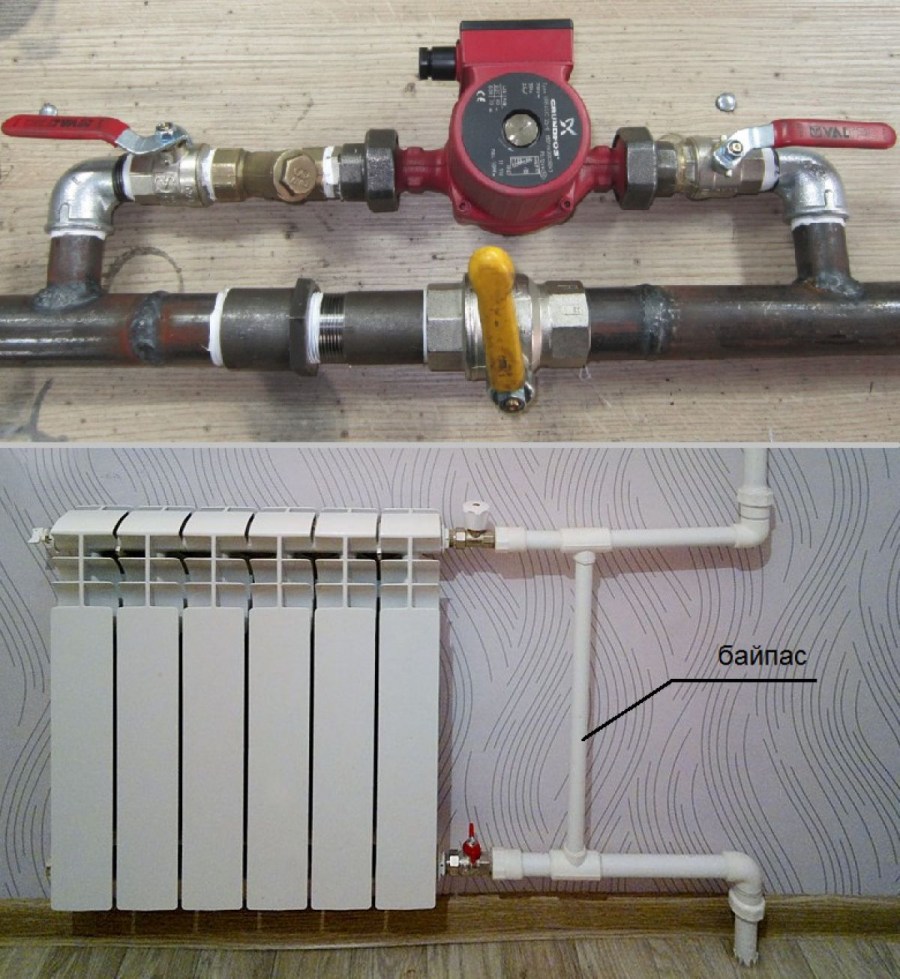

Байпас для циркуляционного насоса с шаровым краном
Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

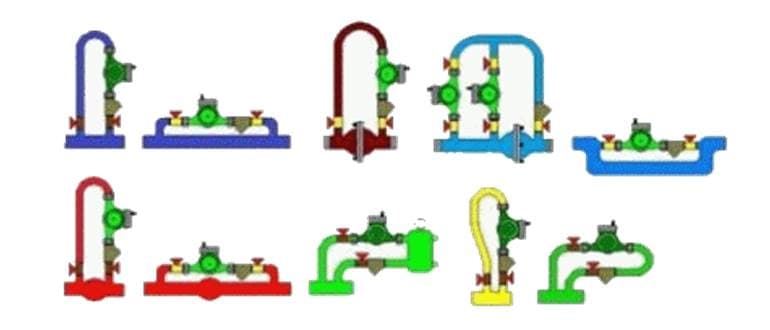

Вариантов установки байпаса для циркуляционного насоса два:
- на новый контур;
- на уже имеющийся контур.
Разницы в монтаже нет никакой
На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток. Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники
Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.
Чтобы понять почему, рассмотрим поэтапно, как это работает:
- когда работает насос, то он придает теплоносителю ускорение;
- вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
- в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
- клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.
То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.
Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.
Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.
Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

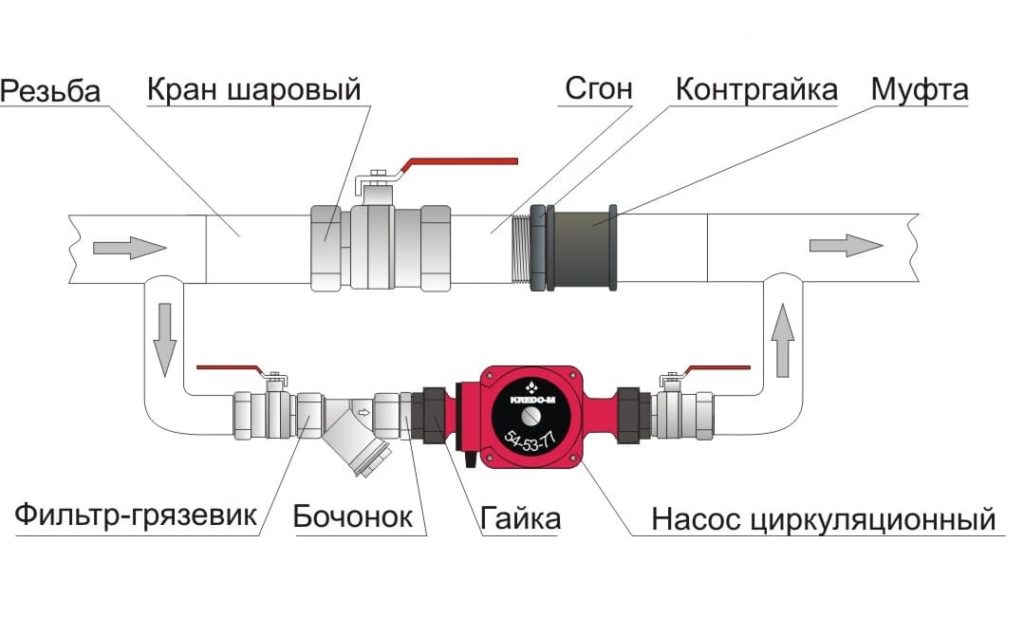

- патрубки с резьбой, которые ввариваются в магистраль;
- шаровые краны – устанавливаются с обеих сторон;
- уголки;
- фильтр грубой очистки – ставиться перед насосом;
- две американки, благодаря которым насос можно снять для проверки или ремонта.
Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх. Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе
Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки
Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.
Разбираемся, что такое байпас в системе отопления
Сегодня многие способны перебраться за город и жить в большом красивом доме. Но чтобы чувствовать себя в нем комфортно, необходимо тщательно продумать все инженерные коммуникации. Первоочередная задача — установка эффективной системы отопления. Она должна создавать зимой благоприятный микроклимат, чтобы было достаточно тепло, но не слишком жарко и душно. Для этих целей инженерами разработано специальное устройство — байпас. Информация о том, что такое байпас, и как он используется в системе отопления, интересна многим. Поэтому предлагаем детальный разбор этого вопроса.
Любой специалист с техническим образованием знает, что такое байпас, и как он работает в системе отопления. А вот простой обыватель не понимает, для чего нужна описываемая установка, что она собой представляет, и каков принцип ее действия.
По сути, байпас — это обычная перемычка, небольшой отрезок трубы. Он устанавливается между двумя трубами — подачи и обратки. Диаметр этой трубы на порядок меньше диаметра магистральной разводки отопления.
Это нужно для нескольких целей:
- Для регулировки количества горячей воды в батареях.
- Обеспечения функционирования энергозависимых систем.
- Повышения эффективности самой простой однотрубной системы отопления.
Как работает байпас в конкретном варианте?
Регулировка горячей воды в батареях
При помощи перемычки можно организовать быстрый возврат переизбытка горячей воды из батареи в вертикальный стояк. Процесс этот осуществляется и ручным, и автоматическим способом.
Описываемая установка в случае возникновения аварийной ситуации, например, протечки батареи, выступает в роли запорной арматуры. Если установлен байпас, очень легко провести ремонт радиатора без аварийного отключения замкнутой системы отопления
А это очень важно, особенно зимой
Обеспечение функционирования отопления при возникновении перебоев с электричеством
Для увеличения теплоотдачи батарей в автономных системах отопления приветствуется монтаж циркуляционного насоса. Но его применение делает систему энергозависимой. Поэтому многие обыватели, выбирая тепловое оборудование и обращаясь к специалистам, задают вопрос: «Что делать в случае частого отключения света в доме?»
Спасти положение сможет именно байпас. В такие моменты он позволит просто перекрыть краны, подающие горячую воду в сторону насоса, и открыть затворный механизм на центральной магистральной трубе. Дальше отопление будет работать по принципу естественной циркуляции.
Обратите внимание! Если в сеть отопления вмонтировать байпас, имеющий клапан, то переключение системы произойдет без участия человека, то есть в автоматическом режиме. Если необходимо установить на перемычке дополнительные приборы, например, очистной фильтр или обратный клапан, они монтируются по направлению к теплоносителю. Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры
Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок
Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры. Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок.
Восстановление однотрубного отопления
Модуль с краном
Сегодня редко кто использует для обогрева частного дома однотрубную систему отопления. Но ее до сих пор можно увидеть в еще советских постройках. Бывает и так, что подобная установка демонстрирует неплохую эффективность, и в домах бывает довольно жарко зимой. Правильно установленная перемычка и здесь поможет соблюсти необходимый баланс.
Установить ее на однотрубную разводку тоже можно, но для этого необходимо соблюдать следующие правила:
- Монтировать байпас в описываемом случае придется как можно дальше от вертикального стояка и как можно ближе к самой батарее.
- Обводная труба при этом устанавливается непосредственно на месте монтажа. Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.
- Между входным отверстием радиатора и байпасом необходимо установить регулировочный вентиль.
Обратите внимание! Установка устройства в однотрубную сеть позволяет получить банальный терморегулятор. Но он поможет самостоятельно контролировать и создавать благоприятный микроклимат
Устанавливаем байпасный клапан в системе отопления
Отопительная система жилого здания состоит из целого перечня компонентов, и сбои в работе хотя бы одного из них могут привести не только к нарушению системной работы, но даже и к разрушению всей системы. Поэтому, обеспечение основных узлов системы возможностью комфортного ремонта и замены – не менее важная задача, чем само устранение неполадки.
В качестве решения этой проблемы производится установка байпаса в системе отопления. Байпас представляет собой участок трубопровода, вмонтированного параллельно основной системе – своеобразная перемычка, соединяющая прямую и обратную проводку радиатора, что позволяет производить его чистку, ремонт или замену при сохранении работоспособности всей системы отопления.
Байпас в системе отопления: что это такое?
Байпас – это перемычка, включающая участок трубы, монтирующаяся в определенных местах обвязки. Чтобы больше узнать о том, что такое байпас в отоплении, стоит учитывать, что данный конструкционный элемент чаще востребован в однотрубных схемах. В них перемещение теплоносителя выполняется от одного прибора отопления к другому с последующим возвратом остывшей жидкости в коллектор.

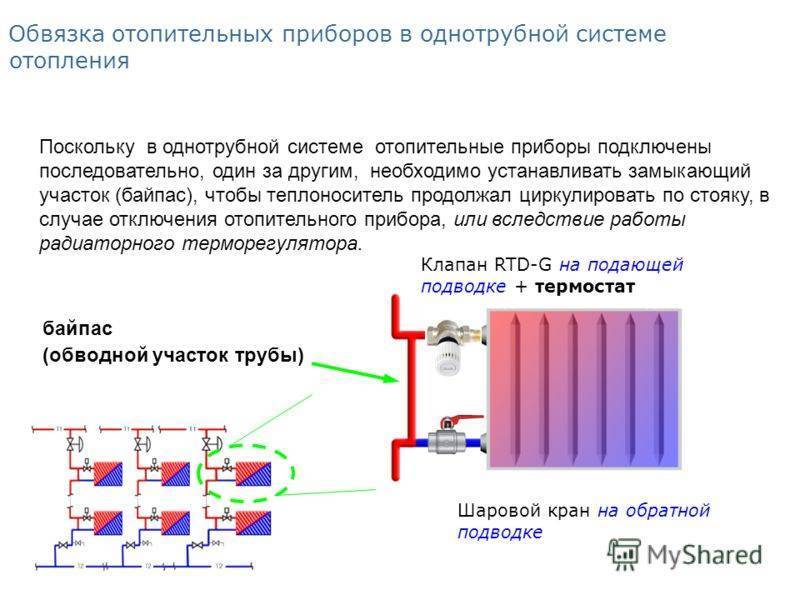

На схеме показана работа байпаса в однотрубной системе
Механизм монтируется на радиаторе между входом и выходом. Это приспособление перепускает через себя часть жидкости для регулирования расхода на конкретном приборе. При этом нет необходимости в полном отключении конструкции.
Монтаж байпаса предусматривает следующие положительные стороны:
- поддерживание температурного режима с помощью контроля расхода жидкости;
- выполнение ремонта в работающей системе;
- экономию теплоносителя ;
- повышение производительности системы.

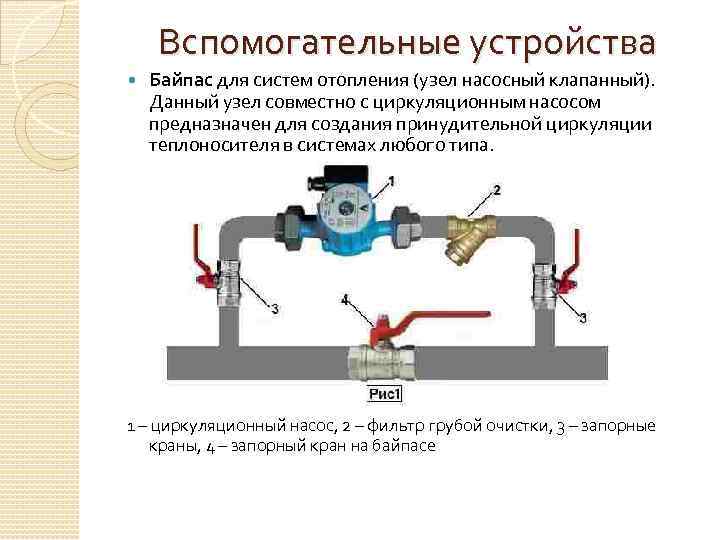

Устройство насосно-смесительного узла
На подобное оборудование должны быть определенные сертификаты. Перед покупкой стоит осмотреть изделие на наличие коррозии, вмятин или сколов. Места резьбы должны хорошо закручиваться и легко откручиваться.
Схема отопления с насосным оборудованием, радиатором и другими элементами
Полезный совет! Особой надежностью должен обладать кран устройства. Он может быть штоковым или шаровым.
https://youtube.com/watch?v=WBFqxw11N04
Система байпас
Монтаж байпаса на радиаторы в однотрубной системе

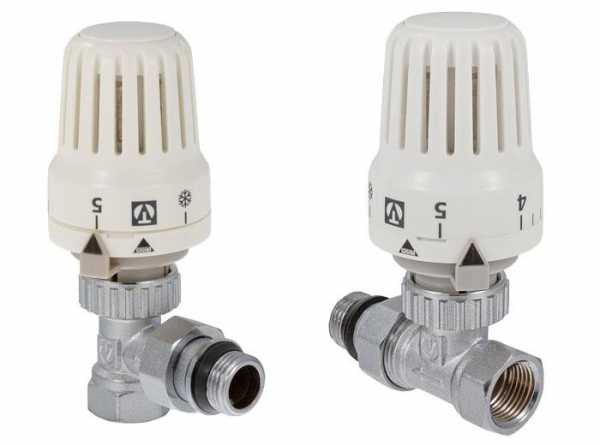

Запорная и регулирующая арматура для радиаторов

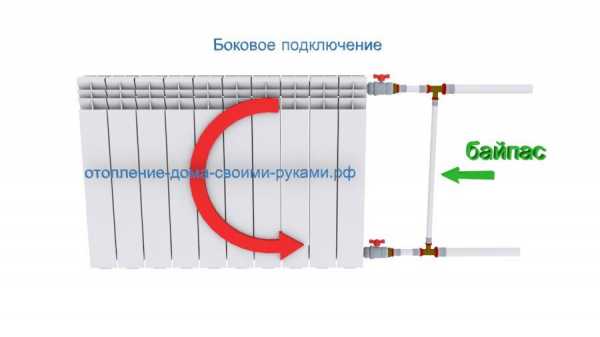

Варианты подключения радиаторов
Выбор места для установки отопительных приборов
Байпас — отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение — создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.
Установка байпаса имеет ряд плюсов, основные из них:
- Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
- Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.
Регулировка теплоносителя бывает двух типов:
- качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
- количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.
Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом — сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.
- быстрый и простой монтаж;
- экономия на затратном материале, а также энергоресурсах;
- есть возможность установки байпаса.
Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.
Причины, по которым стоит провести установку байпаса:
- усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
- защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
- обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.
Технические данные байпасов:
- Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
- Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
- Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.
Зачем нужен байпас?
Организация байпаса позволяет получить ряд преимуществ:
- Сокращение объемов подаваемого в магистраль теплоносителя. Это в свою очередь позволяет снизить расходы на отопление.
- Простота ремонта радиатора при работающей системе отопления. При его наличии нет необходимости отключать отопление, достаточно пустить поток теплоносителя через байпас, отключив радиатор.
- Ускорение процесса заполнения и опорожнения системы.
- Работа системы отопления с циркуляционным насосом при отключении электричества. Роль байпаса при отключении электричества – перекрыть подачу теплоносителя на насос и перевести систему в режим естественной циркуляции.
Таким образом, такой простой элемент, как байпас, служит универсальным элементом для экономии расходов и поддержания в доме комфортной температуры, упрощает ремонт и обслуживание системы отопления.
Байпас можно использовать не только для радиаторного отопления но и для организации теплого пола. В каталогах STOUT можно найти байпас в составе насосно-смесительного узла.
Нужна дополнительная консультация по организации байпаса или других элементов системы отопления? Обратитесь к официальным монтажникам STOUT или по телефону службы поддержки производителя: 8 (800) 700-70-31.
Варианты установки байпаса
Понимание, что такое байпас в системе отопления, и какие существуют вариации, уже имеется. Теперь же предстоит разузнать, какая стоит задача. Установка байпаса предлагает довольно большую разнообразность, поэтому выбрать наиболее подходящий вариант не так просто.
Радиаторные перемычки однотрубной схемы
Наиболее популярно в старых многоэтажках с вертикальной схемой, где жидкость разносится по радиаторам с 5 по 16 этажи благодаря огромной скорости и давлению. Байпас на радиаторе отопления располагается между подводками и немного смещен от оси стояка, чтобы теплоноситель заходил в радиатор.
Отсутствие байпаса приведет к более холодной воде, а значит квартиры будут получать тепло в меньших количествах по мере продвижения. Это обуславливается тем, что вся жидкость будет проходить через радиатор. Поэтому в однотрубной системе, в отличие от двухтрубной, где нагретая и остывшая вода продвигается по двум магистралям, байпас крайне важен.
Обводная линия циркуляционного насоса
Гораздо больше случаев можно перечислить, когда обводная линия не нужна насосу. А вот подойдет байпас для циркуляционного насоса лишь в одной ситуации – если система самотечная. Но при этом следует обладать разгонным коллектором и внимательно подбирать размеры труб.
Вторым условием является принудительная циркуляция как основной вариант, но при проблемах с насосом или электричеством она должна становиться естественной. Для этого понадобится обратный клапан либо шаровой кран, который в случае необходимости откроет байпас и обеспечит естественное передвижение жидкости. Первый сделает это автоматически, а второй потребует своими руками.
Смешивающие узлы
Здесь байпас взаимодействует с термостатическим 3-ходовым клапаном. Байпас отвечает за соединение обратки с подачей. Арматура же берет на себя роль регулировщика и защитника. Вместе они обеспечивают нужную температуру.
В основном применяется для дровяного котла, тепло аккумулятора или при водяном теплом полу. Манеру действия в большинстве случаев можно описать так: при достижении необходимых значений температуры в контурах теплообменника, кран останавливает подачу и жидкость движется по байпасу с помощью насоса.
При монтаже водяных теплых полов
Здесь как раз и используются смешивающие узлы, а точнее система байпас и трехходовой клапан. Это обязательный элемент при создании теплых полов, позволяющий им полноценно работать и держать температуру до 45°C. Арматура готовит жидкость, пропуская горячую в определенном объеме. Обводная линия принимает излишки, там происходит смешивание с холодной водой из коллектора, и отправляется к котлу.
В магистрали с твердотопливным котлом
Вторая ситуация, где требуется узел смешивания. Здесь он образует циркуляцию жидкости в малом кругу. Клапан ставят на обратке. Байпас соединяют с подающей трубой, находящейся на одной стороне, и с арматурой на другой.
Она мешает горячую жидкость байпаса с холодной теплоотдающих контуров. В котел поступает вода с минимальной температурой в 50°C. Данное приспособление позволяет избежать коррозии и продлевает пригодность твердотопливного котла.
Виды байпаса в системе отопления.
Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:
Нерегулируемая обводная труба
Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.
При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.
Байпас с ручным управлением
Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.
Автоматический байпас
Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:
Клапанный автоматический байпас
Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.
Инжекционный автоматический байпас
В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.
Цена и рекомендации
Если проанализировать цены на байпас и комплектующие, то можно подытожить, что они не такие уж и большие и полностью зависят от региона вашего проживания. Так, в Москве можно приобрести за 5000 рублей, а в Екатеринбурге всего за 3000 рублей. Эти суммы просто мизерные в сравнении с теми, которые вы сэкономите на отоплении при использовании этой трубы и кранов.
Как же выбрать подходящий байпас?
Просто следуйте нашим советам, и вы однозначно не прогадаете:
- Покупайте только сертифицированный товар.
- Потребуйте предъявить продавцу гигиенический сертификат.
- При визуальном осмотре, выбранный вами байпас должен быть гладким, без каких-либо вмятин, сколов и следов коррозии.
- Если на товаре есть резьбовые соединения, то проверьте, легко ли они закручиваются и откручиваться.
- Сварочные швы должны быть цельными, без пор.
- Купив товар, всегда сохраняйте чек и гарантийный талон, пока не истечет указанный в нем срок.
