Как построить беседку из дерева своими руками (40 поэтапных фото)

Строительство шаг за шагом

Начать хотелось бы с готового результата, который мы получим, если будем следовать всем требованиям строительной инструкции. У нас получается крепкая и «толстая» беседка с размерами 3,5 на 3,5 метра из бруса 150 на 150 мм.

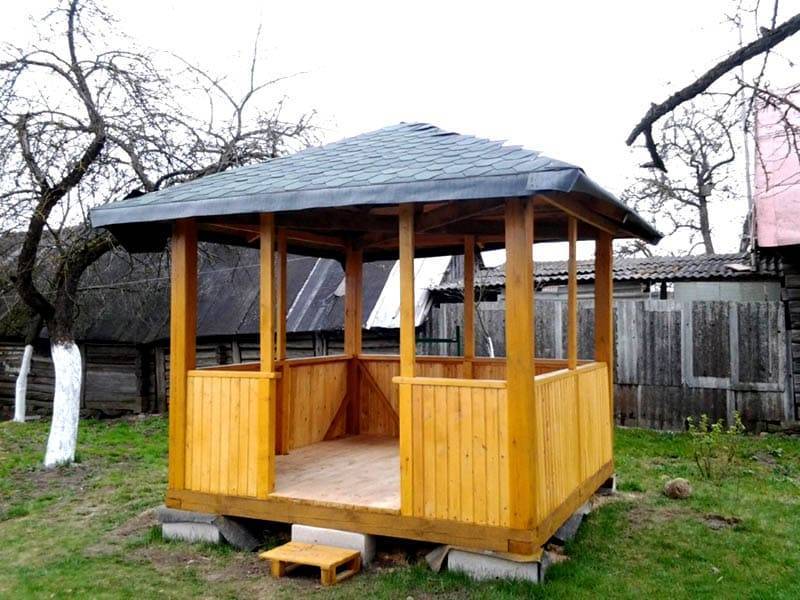

Готовая беседка 3,5 на 3,5 м из бруса 150 на 150 мм

Фундаментное основание

Для фундамента использовались бетонные столбы в количестве 16 штук. Весь процесс можно разбить на несколько этапов:

  1. Подготовка площадки (отсутствие мусора, кустов, деревьев и прочего).
  2. Разметка участка по длине и ширине.
  3. Натягиваем шнурок и размечаем 16 точек в форме квадрата.
  4. На месте точек копаем ямки 20 на 20 см.
  5. Изготавливаем опалубку 20 на 20 см и устанавливаем её в каждую ямку строго по общему уровню.
  6. Готовим бетонный раствор, заливаем в подготовленные ямы.
  7. Ждём несколько дней и снимаем опалубку.

Укладка нижней обвязки

Вторым этапом происходит укладка нижней обвязки, которая состоит из четырёх брусов с сечением 150 на 150 мм. Соединение между брусом происходит в полдерева, после чего дополнительно в каждый стык вбиваются гвозди.

Лаги для пола

Для лаг можно использовать разрезанную вдвое древесину 150 на 150 (получаются лаги 150 на 75 мм) либо установить классический брус 150 на 50.

Всего понадобятся три лаги, которые кладутся на одинаковом расстоянии и друг от друга (строго на столбах фундамента). Крепление осуществляется с помощью гвоздей (забиваются снаружи беседки вовнутрь каждой лаги).

Крепление лаг пола

Установка вертикальных столбов

Опора беседки будет состоять из 12 столбов (по 4 на каждой стороне). Крепление осуществляется с помощью гвоздей:

  1. Наискосок просверливаются небольшие отверстия, диаметром меньше гвоздя.
  2. В отверстия забиваются гвозди, скрепляющие столбы и нижнюю обвязку.

Для дополнительной надежности можно использовать металлические уголки по аналогии с лагами пола.

Верхняя обвязка

Изготавливается по такому же принципу, как и нижняя, только древесина укладывается поверх столбов. Крепление происходит с помощью гвоздей, которые скрепляют между собой наложенные друг на друга в полдерева верхние бруски, а также сам столб.

Готовая верхняя обвязка

Сооружение крыши

Для крыши используется классическая шатровая стропильная система из 8 стропил доски 50 мм и обшивки из досок 25 мм. Угол крыши составляет 30 градусов. После установки всех стропильных ног, начинается монтаж обшивки.

Крепление кровельного материала

Для кровли использовалась битумная черепица, которая укладывалась поверх деревянной обшивки.

Для того чтобы скрыть неровности дерева, поверх обшивки укладывалась полоска рубероида. По мнению автора, её можно было и не укладывать, так как защиты она не даёт никакой, но для эстетики было принято решение её уложить.

Настил пола

Для пола использовалась доска толщиной 40 мм (в простонародье «сороковка»). Каждая доска вырезалась под длину беседки, затем прибивалась гвоздями в пяти местах: на 3 лагах и двух брусках обвязки (по 2 гвоздя).

Укладка пола

Обшивка каркаса

Интересное решение было принято, когда для обшивки была выбрана декоративная обрешетка темного цвета. По мнению хозяина, она отлично смотрится на фоне коричневой беседки и тёмной крыши. Мне результат очень понравился. А вам?

Характеристики готовой беседки

  • Размеры: 3,5 на 3,5 м
  • Столбы, перила, обвязки: брус 150 на 150 мм
  • Пол: доска «сороковка»
  • Стропила: доска «пятидесятка»
  • Обшивка крыши: доска 25 мм
  • Кровля: битумная черепица
  • Обрешётка: рейки 30 на 70 мм

Видеоинструкция

Как и обещал, представляю видеоинструкцию по строительству от Тараса Ходорчука. Этот ролик был выложен на Youtube 4 ноября 2017 года.

На фоне других роликов, которым уже по 5-6 лет, данное видео действительно интересно посмотреть в хорошем качестве и с понятными комментариями.

Эскизы беседок с чертежами и размерами

В этом разделе рассмотрим примеры разных типов с чертежами. Если у вас нет времени самому нарисовать или же вы не умеете, то приведенные примеры помогут вам при строительстве собственного варианта беседки.

Простая беседка из дерева

Дерево, материал самый распространенный, дешевый и в работе не сложный. Когда речь заходит о строительстве, большинство даже не раздумывая выбирают в качестве материала именно дерево.

На этом рисунке показан достаточно простой вариант двухскатной беседки.

Следующий рисунок так же представляет простую беседку, правда уже с шатровой крышей.

Под цифрой 1 обозначена нижняя обвязка из бруса 100х50, 2 – вертикальная опора (брус 80х80), 3 – стойки входа (брус 80х50), 4 – верхняя обвязка и 5 – стропила.

В этом варианте, главное соединить верх шатра. Здесь необходима несколько иная схема стропил, нежели при двухскатной крыше.

Беседка своими руками из дерева, чертеж с двухскатной крышей

Беседка с двухскатной крышей так же как и с плоской является одним из распространенных вариантов, возводимых на садовом участке.

На рисунке показана схема размера 3х3.

Фундамент

В качестве фундамента используются бетонные блоки, которые устанавливаются по уровню на подготовленной и размеченной площадке. Это менее трудоемкий процесс по сравнению с бетонированием. На фундаментные блоки кладется рубероид. Далее собирается нижняя обвязка. Для нее используется брус размером 100х100. Для крепления вертикальных стоек на концах бруса выпиливаются зазоры, которые при соединении бруса дают квадрат куда и будет вставляться стойка.

Это очень удобный вариант, так как дает дополнительное крепление стойке. Собранную нижнюю обвязку устанавливаем на фундамент, после чего начинаем собирать боковые стены.

Стены и обвязка

Первым делом устанавливаем четыре опорные стойки, после чего делаем верхнюю обвязку. Что бы стойки были выровнены, при дальнейшем строительстве укрепляем их на укосины. После того, как возвели верхнюю обвязку, делаем среднюю.

Крепление делается при помощи металлических углов и саморезов. После сборки каркаса, можно приступать к строительству крыши.

Крыша

Можно сначала собрать крышу на земле и установить ее на верхнюю обвязку или же сделать треугольные стропила, укрепить на верхней обвязке, а на них уже собирать крышу. Что касается второго варианта, то треугольные стропила делаются так, как показано на фото.

Если вы собираете крышу на земле, то выглядеть она будет так:

Схема сборки в обоих случаях одинакова, разница лишь в месте сборки. Поэтому выбираем тот вариант, который удобнее для вас. При сборке крыши во всех элементах вырезаются пазы, тогда вся стропильная система будет ровной. Поднимать наверх стропильную систему придется как минимум вдвоем, поэтому придется позаботиться о напарнике.

После установки стропильной системы делается обрешетка.

Обрешетка нужна для укладки на крыше кровельного материала. Это может быть шифер, металлочерепица и другой материал.

Установив крышу, можно приступать к настилу пола. Используем половую доску. Перед установкой она покрывается антисептиком. Главное, ровно установить первую доску, а далее к ней присоединять остальные.

И последнее – обшивка беседки вагонкой

Обычно, обшивается только нижняя часть беседки: от пола до средней обвязки. Верхнюю часть можно оставить открытой, а можно установить декоративную решетку. По окончании обделочных работ, беседку можно покрасить, можно оставить покрытую морилкой.

В итоге получится примерно такая вот конструкция:

Подготовка к строительству

Выбор металла

Так как самым используемым металлом является профильная труба, то предлагаю рассмотреть её размеры, которые идеально подойдут для вашей беседки.

  • Нижнее основание: 60*60*2 мм.
  • Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
  • Верхняя обвязка: 40*40*2 мм.
  • Ферма: 60*40*2 мм.
  • Перила: 40*20*20 мм.

Разнообразие форм профильных труб

Немаловажным будет выбрать форму трубы, она может быть квадратной, прямоугольной или круглой.

  1. Круглая форма дешевле, но работать с ней значительно сложнее. Грамотно сварить между собой два круглых сечения для выдерживания таких серьезных нагрузок, как каркас и люди внутри, довольно сложно.
  2. Квадратная и прямоугольная обойдется вам незначительно дороже, но сварка соединений будет проходить гораздо быстрее и проще.

Чертежи с размерами

Ниже приведены несколько проектов, которые можно реализовать у себя на участке. особую ценность представляет чертеж из трубы 25 на 25 мм, который расписан вплоть до каждой детали. Данная беседка является одним из самых дешёвых товаров, предлагаемых для дачи. Чаще всего она называется «садовая».

Беседка своими руками – фото интересных конструкций

Безусловно, это универсальное, но не единственное решение. Очень редко встречаются абсолютно одинаковые садовые беседки. Напротив, их разнообразие наоборот поражает воображение. Рассматривая фото готовых конструкций можно бесконечно удивляться умению и находчивости мастеров.

Беседка с террасой на крыше

Уютная беседка открытого типа – для летних теплых вечеров

Ещё один вариант исполнения открытой беседки для теплых регионов

Интересный вариант исполнения – со стенами “жалюзи”

Застекленная беседка

Приятная беседка с сетчатыми стенами – здесь приятно отдохнуть от летнего зноя

Необычная беседка настоящего мастера

Красивая беседка из веток

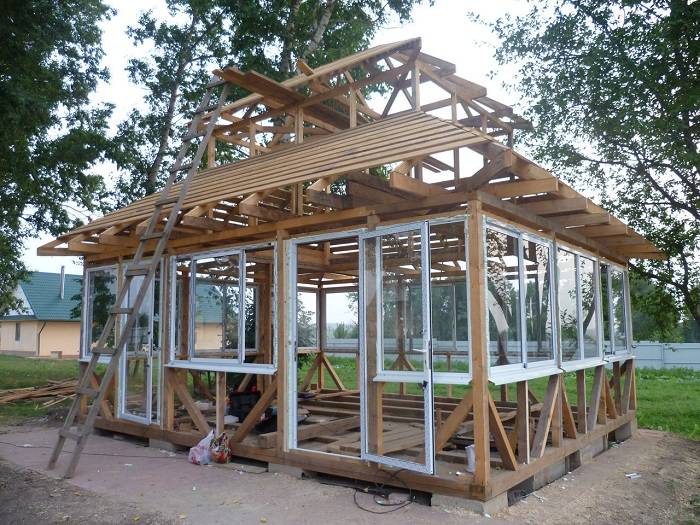

Беседка из дерева и стекла. Крытая застекленная беседка

Теперь вы знаете, как можно построить беседку, с использованием дерева. Но чтобы защититься от ветров и дождя, конструкцию рекомендуется застеклить. В этом нет ничего сложного, поэтому практически каждый человек справиться с такой задачей.

Беседку можно застеклить теплым или холодным вариантом.

  • Теплое остекление. Если вы собираетесь пользоваться конструкцией не только летом, но и в зимний период, то нужно сократить тепловые потери. В этом случае, специалисты рекомендует применять алюминиевый профиль.
  • Холодное остекление. Такой вариант подходит в том случае, если вы собираетесь проводить время в беседке только в теплый период.

Для остекления конструкции, можно воспользоваться различными системами.

Алюминиевое

Такой способ имеет множество плюсов:

  • Можно использовать для остекления конструкций сложной формы.
  • Профиль позволяет сделать удобную систему открывания.
  • Большой выбор стеклопакетов.
  • Надежность.
  • Возможность установки окна большого размера.
  • Хорошо сохраняет тепло.

Цельное или безрамное остекление

В этом случае, стены деревянной беседки будут полностью прозрачными. Преимущества такого варианта:

  • Привлекательный и легкий дизайн.
  • Широкая панорама.
  • Сочетается с любым стилем.
  • Возможность проветривания в любое время.

Остекление можно заказать специалистам, но если имеется опыт работы со стеклом, то все работы лучше выполнить самостоятельно.

Видео с примерами беседок из дерева:

Таким образом, при наличии необходимого инструмента и материалов, можно самостоятельно возвести красивую и надежную конструкцию, где можно встречать друзей или отдохнуть в одиночестве.

Строительство шестигранной беседки

Строительство шестигранной беседки

Шестигранная садовая беседка всегда смотрится очень нарядно и является украшением любого участка. При ее строительстве очень важна точность расчетов, ведь погрешности на любом из этапов заметно повлияют на конечный результат. Начинать необходимо с чертежа будущей постройки, что позволит правильно разметить участок и рассчитать количество материалов.

Схема шестигранной беседки в разрезе

Для строительства потребуется:

  • цементный раствор;
  • кирпич или шлакоблок для столбов;
  • деревянные балки сечением 150х150 мм;
  • строганный брус 100х100 мм;
  • обрезная доска 50х100 мм;
  • рубероид;
  • доски для пола;
  • саморезы;
  • грунтовка;
  • лак для дерева;
  • шуруповерт;
  • электролобзик;
  • строительный уровень;
  • кровельное покрытие.

Шаг 1. Разметка

Для разметки участка понадобится две деревянных рейки и веревка длиной около 2 метров. Выбранный участок выравнивают, освобождают от растительности и камней, посередине вбивают в землю рейку и обвязывают ее веревкой. Второй конец веревки привязывают к другой рейке и с помощью такого самодельного циркуля рисуют окружность с радиусом 1,75 м. Получившийся круг делят на 6 равных частей и ставят маячки на линии разметки. Здесь будут располагаться опорные стойки для беседки.

Шаг 2. Изготовление столбчатого фундамента

На месте маячков выкапывают ямы глубиной 0,5 м и прямоугольной формы. На дно насыпают речной песок слоем 10-15 см, затем такой же толщины слой крупного щебня. Посередине ямы вбивают стальной прут длиной 70 см, после чего заливают все цементным раствором. Сверху укладывают кирпич в 3-4 ряда с обязательной перевязкой. Арматурный прут должен находиться по центру кладки. Точно так же выкладывают остальные 5 опор и дают раствору хорошо высохнуть.

Шаг 3. Монтаж основания беседки

Делаем основание

Измеряют расстояние между соседними столбами и обрезают балки согласно замерам. Должно получиться 6 одинаковых по длине и толщине балок. Для надежного соединения опор между собой, на концах делают срезы в половину толщины дерева. После этого пиломатериал грунтуют и высушивают, а затем укладывают на столбы в виде шестиугольника. Между балками и столбами фундамента обязательно прокладывают куски рубероида.

Строительство беседки

Когда балки нижней обвязки закреплены, внутри шестиугольника крепят лаги. Центральная лага ставится точно по центру конструкции, выравнивается по горизонтали и фиксируется к балкам с помощью металлических пластин и болтов. Далее монтируют 2 лаги перпендикулярно центральной, а все остальные вставляют под углом, для чего на концах досок делают небольшие срезы с обеих сторон. В завершение укрепляют лаги перемычками из бруса и обшивают досками.

Шаг 4. Возведение стен

Шестиугольная беседка из дерева

Каркас беседки делают из 6 брусьев 100х100 мм одинаковой длины. Каждый брус устанавливают на один из углов основания и фиксируют анкерными болтами. Обязательно проверяют вертикальность опорных стоек, чтобы конструкция не была перекошенной. По верхнему краю монтируют обвязку из толстых досок, а на высоте 70-90 см от пола стойки соединяют горизонтальными перемычками из бруса, оставляя свободным вход.

Стены могут выполняться в нескольких вариантах, в зависимости от имеющихся материалов. Можно закрыть беседку до половины листами водостойкой фанеры, обшить досками, закрепить на перемычках между стойками деревянные фигурные решетки. Можно сделать две или три стены глухими, а остальные декорировать коваными элементами.

Шаг 5. Монтаж крыши

Изготовление крыши на землеУстановка каркаса крыши

Когда стены готовы, приступают к установке стропил для крыши. В качестве стропил берут доски 50х100 мм; для удобства сборку производят на земле. Поскольку в беседке отсутствует центральный столб, аккуратно соединить стропила достаточно сложно. Упростить этот процесс поможет вырезанный из бруса шестигранник, каждая сторона которого будет соответствовать толщине стропил. Торцы досок обрезают под углом и крепят гвоздями к шестиграннику; а на внутренней стороне обвязки выпиливают пазы для установки стропил. После этого конструкцию обшивают досками по кругу, оставляя небольшие зазоры, поднимают наверх и закрепляют болтами. Теперь остается только уложить кровельный материал.

Мебель для беседки

Крепеж для стропил

Беседка из металла своими руками. Фото, чертежи и схемы сооружений

Кроме дерева, для строительства беседок часто используют металл: железо или алюминий. Материал этот долговечный и изделия из него не нуждаются в ремонте. Соединение элементов производится с применением сварки. Модели беседок из металла могут иметь стационарную или разборную конструкцию. В случае сборно-разборного варианта в качестве крепления используют болтовые соединения.

Шестигранная металлическая беседка с заостренной крышей

Планируя расположение беседки, необходимо учитывать, что металлические элементы в жаркую погоду сильно нагреваются. В связи с этим, рекомендуется выполнять такие сооружения открытыми и устанавливать в саду.

Перед началом выполнения проекта, необходимо продумать дизайн беседки, который соответствовал бы по стилистике существующему экстерьеру. Размеры, закладываемые в чертежи беседки из металла своими руками, зависят от предполагаемого количества людей, которые смогут находиться внутри нее, а также мебели и наличия определенного оборудования (мангала, барбекю).

Чертеж металлической беседки с коваными элементами

Многие пользуются готовыми схемами для возведения беседок из металла своими руками, фото которых можно отыскать в сети интернет. Относительно легкой в установке является конструкция прямоугольной формы с размерами 2,5х3 м. Эта модель не будет громоздкой и в то же время в ней можно расположить стол и несколько посадочных мест для комфортного отдыха.

Беседки из профильной трубы своими руками. Чертежи, фото готовых конструкций

Благодаря целому ряду свойств профильной металлической трубы, многие используют этот материала для строительства беседки. Сооружения из профиля отличаются легкостью возведения, отличной устойчивостью к атмосферным воздействиям и долговечностью. Кроме того, материал этот относительно недорогой, а конструкции, выполненные из профиля, имеют достойный аккуратный вид.

Беседка из профильной трубы, дополненная тканевым навесом

Перед тем как приступить к изготовлению беседки, необходимо выбрать тип и форму конструкции, подготовить чертежи, проверить наличие необходимых материалов и инструментов для монтажа. Фото беседок из профильной трубы своими руками демонстрирует различные конфигурации этих сооружений: прямоугольные, шестигранные, квадратные и другие более сложные формы.

Проект обустройства прямоугольной беседки из металлопрофиля

Эскизы и чертежи беседки можно выполнить самостоятельно или воспользоваться готовыми схемами, пропорционально изменив размеры под свой вариант. В чертежах необходимо указать все размеры, максимально точно выполнить все расчеты, так как от этого будет зависеть внешний вид конструкции и подбор необходимых материалов.

Для возведения конструкции будут необходимы такие материалы: бетон, профильная труба, грунтовка для обработки металлических поверхностей, фурнитура, кровельный материал. Из инструментов понадобится: строительный уровень, дрель с комплектом сверл, болгарка, сварочный аппарат, лопата, крепежные детали.

Проект квадратной беседки из металлической трубы с деревянными лавочками

Выбрав и разметив место под конструкцию, приступают к устройству ям. Их количество определяется числом опор, согласно чертежам. Ямы делают глубиной около 60 см. Высота опорных стоек берется с учетом этой величины. Для опор используют профиль с сечением 80х80 мм и толщиной стенки 3 мм, к которому приваривают опорные металлические пятки. Это придаст конструкции дополнительную устойчивость.

Дно подготовленных ям засыпают щебнем, тщательно утрамбовывают, вставляют опорные стойки и бетонируют

На этом этапе важно соблюсти максимальную вертикальность установленных стоек. Для этого, как только бетон немного затвердеет, положение каждой опоры проверяют и выравнивают по уровню

Чертеж беседки из профиля с квадратным сечением

После установки опор необходимо выдержать около 2-х суток до полного схватывания бетона, а затем приступить к нижней горизонтальной обвязке. Для нее применяют профиль меньшего сечения, который приваривают к опорам на некоторой высоте над грунтом. Расстояние от земли до горизонтальной обвязки берется таким, чтобы было максимально комфортно заходить в беседку.

Далее приступают к изготовлению крыши. Из профиля формируется система стропил согласно схемам. Для двускатной формы приваривают профиль под наклоном в 15 градусов. Для удобства крепления кровельного материала, к каркасу крыши приваривают профильную трубу в качестве обрешетки с шагом 45 см. На этом каркас беседки считается собранным.

Схема разборной беседки из профтрубы размером 20х20х2 мм

Обшивка беседки вагонкой

Чтобы придать беседке привлекательный внешний и внутренний вид, мы предлагаем «обшить» ее снаружи и внутри деревянной вагонкой. Для этого предварительно набиваем по всему периметру под перилами и нижней балкой деревянные бруски 30 на 40 мм, которые можно брать из обрезков.

После этого крепим вагонку, для чего удобнее всего использовать жестяные кляймеры, которые продаются в любом строительном магазине (см. фото ниже):

Но кроме этого для крепления вагонки можно использовать декоративные гвозди, скобы степлера и саморезы (см. рисунок ниже):

Вот как выглядит беседка со стороны после обшивки деревянной вагонкой:

Крыша

Для строительства кровли как на фото беседки из дерева, первоначально создают каркас из бруса, совмещенные перпендикулярно по технологии «вполдерева». Хорошую прочность создает применение соединительного бруска.

Дополнительно к центральному опорному столбчатому элементу прикрепляют боковые, которые располагаются между угловыми опорными блоками. После закрепления крыши на опорах, выполняют обвязку перила и столбы.

Важно заметить, данная конструкция собирается на грунте. После закрепления 2 пар стропил, каркас переносится на крышу

После установки всех планок и совмещения с центральным столбом, проводится монтаж металлочерепицы.

Несколько вариантов беседок, сделанных своими руками: фотопримеры

Чтобы уважаемый читатель в общих чертах понимал направление, в котором нам сегодня предстоит двигаться, предлагаем рассмотреть несколько готовых садовых и дачных беседок, сделанных умельцами собственноручно.

Подобные беседки можно встретить очень часто, форма таких сооружений обычно однотипна. Но встречаются и более интересные экземпляры.

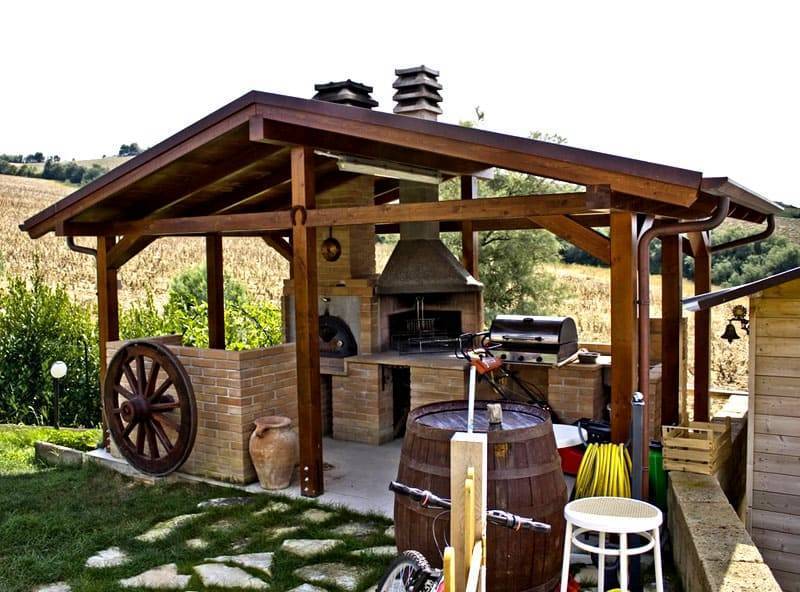

Удивительно красивое фото беседки с мангалом ФОТО: pinterest.ru

Кроме массива дерева, для постройки беседок применяются и иные материалы. Например, поликарбонат или металл, но ни не идут ни в какое сравнение с натуральным сырьём, хотя и затраты на их возведение существенно ниже.

Такая беседка больше похожа на теплицу, нежели на зону отдыха ФОТО: тдгрупп.рф

Хотя, справедливости ради, такая постройка выглядит куда лучше некоторых деревянных, которые беседкой назвать язык не повернётся. Несмотря на это, хозяева гордятся своим «детищем».

Непонятная постройка, называемая беседкой ФОТО: yandex.by

Для начала всё же стоит разделить все подобные строения на обычные (не отличающиеся от прочих), и на те, которые могут удивить человека с самым взыскательным вкусом.

Простые беседки для дачи, выстроенные своими руками: фото

Подобных построек большинство. Ведь обычно люди не хотят изобретать что-то новое, проще сделать так, как у соседа, только крышу в другой цвет выкрасить. Потому и получается, что по всей стране беседки напоминают одна другую.

Потому и получается, что по всей стране беседки похожи, как родные сёстры ФОТО: build-experts.ruФОТО: landshaftnik.com

ФОТО: drive2.ru

Зоны отдыха, не похожие на другие: когда фантазия у мастера работает

Хотя и редко, но в России на дачных участках можно увидеть удивительные, ни на что не похожие беседки. При этом домашние мастера не скрывают, как делали эту красоту, и сами рассказывают весь алгоритм работ. Но большинству удобнее сказать: «У меня не получится так». И отступиться, довольствуясь лавочкой, поставленной под навес.

ФОТО: koffkindom.ruФОТО: stroy-podskazka.ruФОТО: crosslan.build2last.ru

Строительный материал

Для возведения беседки используется довольно большое количество материала. Общий список того, что вам необходимо, представлен ниже.

  • Брус 100x100x3000 —10шт (нижняя обвязка, столбы, крыша).
  • Брус 50x150x3000 — 24 штуки (пол и скамейки).
  • Брус 50x100x3000 — 18 штук.
  • Доска 25x100x4000 (решётки, обрешётка на крыше и т. п.).
  • Вагонка 14 квадратных метров.
  • Металлочерепица 6 листов по 1,8 метров.
  • Конёк 3,5 метра.
  • Рубероид.
  • Саморезы, краска.

Помимо материала вам понадобится инструмент — лобзик, наждачная бумага, уровень и тому подобное. Можно по старинке на гвозди всё посадить, но давайте без самодеятельности :).

Быстро и дешево

Итак, из каких подручных материалов можно соорудить простой, дешевый и не требующий большого объема работ фундамент под беседку?

Покрышки

Фундамент из покрышек для беседки идеально подходит для автолюбителей, решая заодно проблему утилизации старых шин.

  • Покрышки раскладываются прямо на поверхности грунта. Небольшой объем земляных работ может потребоваться лишь для того, чтобы выровнять их в горизонт. На соседние шины укладывается прямая рейка, на которую устанавливается  уровень.
  • Сверху прямо на них собирается каркас из 10-сантиметрового бруса. Поскольку основание не отличается жесткостью, каркас должен компенсировать ее недостаток: в углах основания и для фиксации стоек ставятся укосы.

На фото, впрочем, обошлись двумя слоями 40-миллиметровой доски.

Бетонные блоки

Фундамент из блоков отличается заметно большим весом и меньшей поверхностью соприкосновения с грунтом. На глинистой или влажной почве он будет уходить все глубже; беседка при этом может покоситься.

Чтобы устранить проблему, под блоками выполняется подсыпка:

  1. Грунт снимается на площади в полтора раза большей, чем площадь блока, на глубину 15-20 сантиметров.
  2. Ямка засыпается отсевом, щебнем или песком и трамбуется. Песок можно просто пролить большим количеством воды для его максимальной усадки.
  3. Сверху укладываются блоки — разумеется, строго в горизонт.
  4. Поверх блоков выкладывается гидроизоляция. Обычно ее функцию выполняет пара слоев рубероида. Материал предохраняет древесину от капиллярного подсоса воды через основание.

Помимо рубероида, эти блоки гидроизолированы по всей поверхности битумной мастикой.

Кирпич

Инструкция для фундамента из кирпича практически идентична, описанной для предыдущего решения. Вся разница в том, что вместо готового блока сооружается кирпичный столбик для беседки; на поверхности подсыпки под него формируется бетонная подушка.

Для столбчатого фундамента использован силикатный кирпич. Плохая идея: его влагостойкость оставляет желать лучшего.

Сваи

На влажных и глинистых почвах основная проблема — невысокая несущая способность грунта. Традиционное ее решение — свайный фундамент, переносящий нагрузку с верхних на низлежащие, более плотные пласты.

Какими могут быть сваи?

Винтовые

В случае беседки они изготавливаются из труб диаметром 50 — 75 миллиметров. На нижний край трубы навариваются лопасти с заточенными краями или, что лучше, готовый литой наконечник. Желательно использовать оцинковку; в крайнем случае, черная сталь защищается битумной мастикой.

На верхнем конце каждой сваи делается проушина, в которую вставляется лом или профилированная труба в качестве рычага. Затем свая устанавливается строго вертикально и вкручивается в грунт на глубину 1-1,5 метра. Далее все сваи обрезаются по уровню и либо связываются стальным ростверком с помощью сварки, либо снабжаются оголовками под деревянный ростверк.

Беседка на винтовых сваях.

Буронабивные

Этот вариант несколько дешевле в реализации, зато требует большего объема земляных работ.

  1. Под каждую сваю роется котлован размерами примерно 50х50 см. Глубина — около метра. На сыпучих почвах, понятно, размер ямы окажется куда больше.
  2. Дно засыпается 10-ю сантиметрами песка и проливается водой.
  3. В котлован вертикально ставится рубероид, свернутый в трубу диаметром около 30 сантиметров и обвязанный веревкой или скотчем.
  4. Внутрь рулона помещается каркас из тонкой арматуры или свернутая в рулон меньшего диаметра сетка.
  5. Импровизированная труба заполняется жидким бетоном. При самостоятельном приготовлении цементно-песчаной смеси стоит придерживаться соотношения цемента и песка 1:3. Труба заполняется слоями по 20-25 сантиметров с обязательным штыкованием каждого слоя арматурой.
  6. После того, как бетон схватится, выполняется обратная засыпка песком или щебнем.

Как и в прочих случаях, поверхность каждой опоры перед укладкой на нее ростверка гидроизолируется рубероидом.

При наличии бура задача упрощается: сваи можно лить прямо в скважине.

Трубы

Достаточно толстые стальные, асбестоцементные или железобетонные трубы можно использовать не только в качестве свай.

  1. На выделенном для беседки месте расчищается горизонтальный участок.
  2. На нем по всей площади насыпается 10 сантиметров щебня.
  3. На щебень с шагом около полуметра выкладываются отрезки трубы. Их фиксируют распорки: кататься на трубах беседка не должна.

Битумная мастика — дешевая и эффективная гидроизоляция.

  1. Поверх труб укладывается каркас из бруса, на котором собирается настил.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
